传统上，开关模式电源(SMPS)噪声较高，无法直接用于噪声敏感型模数转换器(ADC)，因此需要额外的低压差(LDO)稳压器来供电。近年来，SMPS技术取得了显著进展，特别是Silent Switcher®架构和电磁干扰(EMI)噪声屏蔽技术的应用，有效降低了EMI辐射和输出纹波电压。得益于此，我们可以将采用噪声抑制技术的单一SMPS器件置于噪声敏感型器件附近，而不会影响ADC的信噪比(SNR)。本文将详细探讨这项技术。
您是否遇到过ADC的输出结果出现轻微偏差和随机变化的情况？这可能是由ADC系统内部的噪声引起的。一个常见的噪声源是压控振荡器(VCO)的供电轨。此供电轨上的噪声可能会给时钟信号带来抖动，而时钟信号随后会用作ADC的采样时钟。如果抖动较大，ADC转换就可能出现误差，进而产生异常数据。
众所周知，SMPS在电压转换过程中需要进行开关操作，因此不可避免地会产生噪声。如果将SMPS用于时钟的供电轨，就会将噪声引入ADC系统。为了尽可能减小误差，通常采用具备噪声抑制能力的LDO稳压器为噪声敏感型器件供电。
ADI的LTM8080降压型稳压器SMPS等器件，集成了后调节双LDO稳压器和噪声抑制技术。类似于独立的LT3045 LDO稳压器，这款 SMPS器件能够提供低噪声供电轨。
为什么必须关注供电轨噪声？

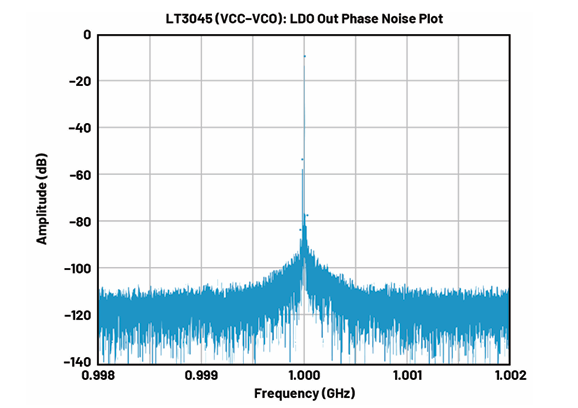

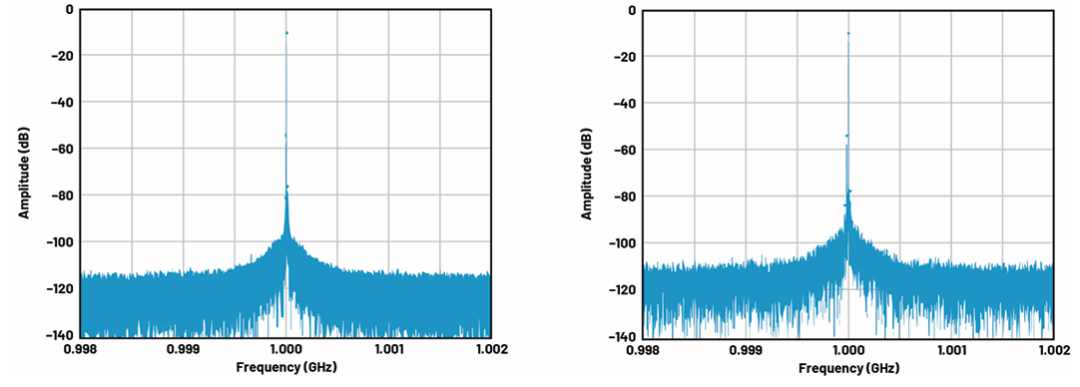

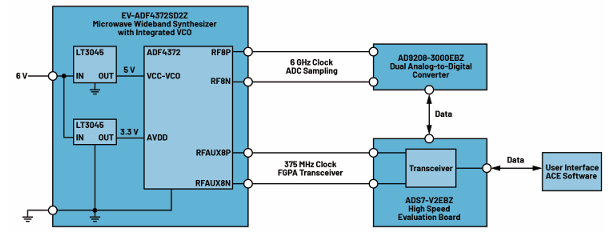

供电轨噪声是能够对系统性能产生显著影响的一个关键因素。图1中，LT3045 LDO稳压器用作低噪声供电轨，为ADF4372频率合成器的VCO供电。然后，ADF4372为AD9208 ADC和FPGA板生成时钟信号。图 2显示了从LT3045 LDO稳压器输出获得的相位噪声图，此图可作为比较备选供电轨方案的基准。

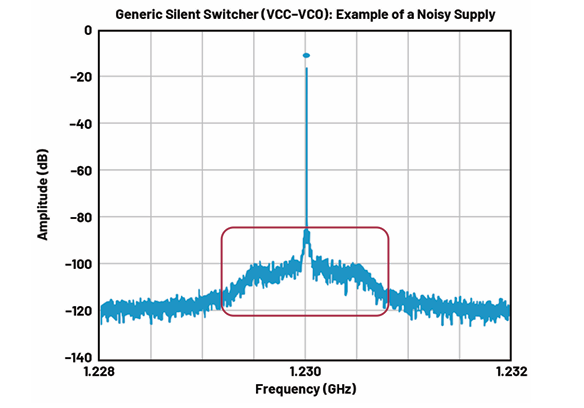

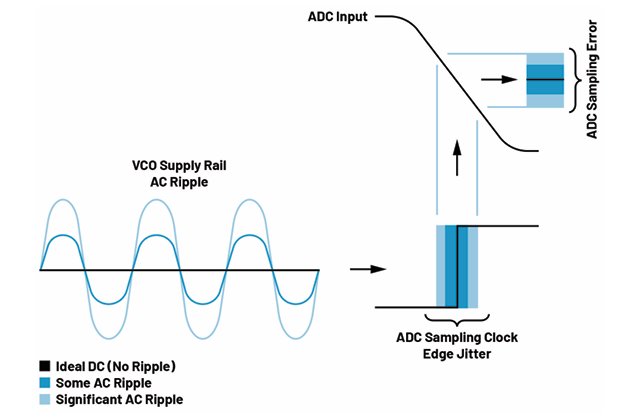

相较于基准设计，如果采用噪声较高的供电轨，噪声频谱图会不太理想，如图3所示，其中边带略有升高。当这些边带达到一定水平时，会给ADC采样时钟的上升沿带来抖动（图4）。结果，ADC会在非预期的时间点对模拟输入信号进行采样，导致生成包含位错误的异常数据字。
位错误的发生可能会造成显著的后果，尤其是当位错误很严重时。ADC的实际数据字与预期数据字的偏差可能会触发系统出现意外行为。例如，如果数据字指示的输入电压高于实际电压，器件可能会在系统尚未准备好的情况下被提前激活。在安全关键应用中，这种意外状态可能会导致安全特性被禁用。
得益于EMI噪声屏蔽技术，SMPS现在可以放置在LDO稳压器附近，而不会将开关噪声耦合到LDO稳压器的输出端。如果将SMPS和LDO 稳压器封装在一起，除了降低噪声之外，还能获得其他优势。参见表1。

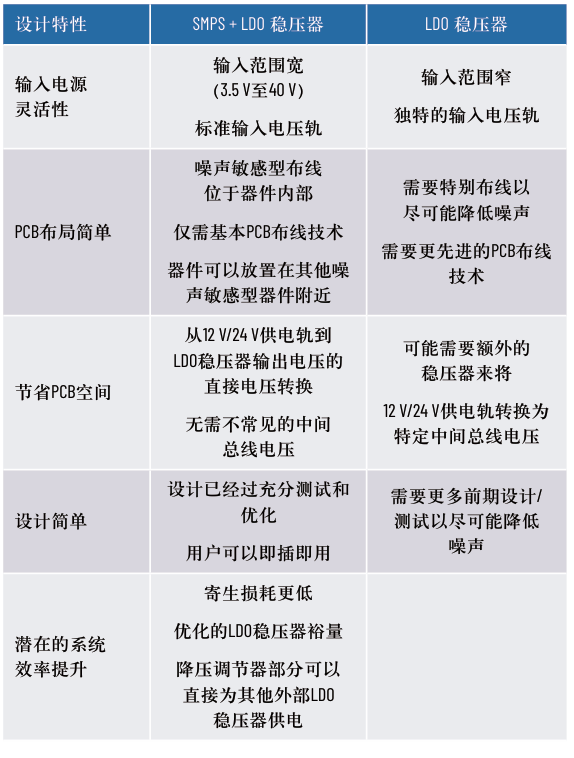

表1. SMPS + LDO稳压器相较于独立LDO稳压器的优势
单个封装中集成开关降压转换器和LDO稳压器的优势
将关降压转换器(SMPS)与LDO稳压器集于一体的器件具备多项优势。它可以由12 V或24 V等标准供电轨供电，输入电源非常灵活。此外，可以设计中间总线来维持一个高于LDO稳压器输出的特定电压，这样即使器件由较高电压供电也能稳定工作。这种“电压输入到输出控制”(VIOC)特性通过控制上游SMPS的输出，确保 LDO稳压器具有设定的裕量。要想在提升效率的同时保持电源抑制比(PSRR)，VIOC不可或缺。
SMPS与LDO稳压器的组合，使得对噪声敏感的布线可以在器件内部电路中进行。因此，只需在PCB层面应用基本布线技术，即足以优化器件的噪声性能。
SMPS与LDO稳压器的组合，使得对噪声敏感的布线可以在器件内部电路中进行。因此，只需在PCB层面应用基本布线技术，即足以优化器件的噪声性能。
如果器件的SMPS部分能够提供比LDO稳压器额定值更大的电流，则可以将多个LDO稳压器集成到封装中。此外，外部LDO稳压器可以连接到中间总线，从而为用户的设计提供更大的灵活性。
为了确保符合器件数据手册中提到的规格，我们对这款完全集成的SMPS加LDO稳压器组合器件进行了全面的测试，以保证器件满足规定的要求。
噪声低如LDO稳压器的开关降压转换器

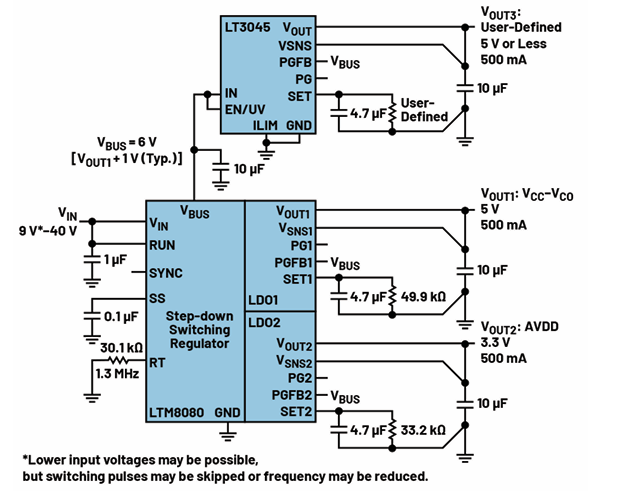

与基准LDO稳压器方案相比，LTM8080的输入电源电压灵活性更大，而且功率损耗更低。图5展示了采用LTM8080的示例解决方案，体现了设计灵活性。LTM8080与共封装的降压稳压器和LDO稳压器一起，集成了EMI噪声屏蔽，能够有效引导辐射噪声的传播方向。

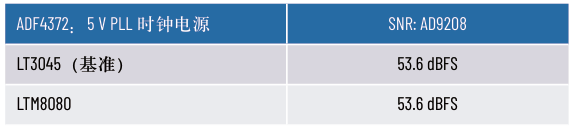

表2. SNR比较：LTM8080对比LT3045
结论
测试结果清楚地表明，具备先进噪声抑制技术（例如EMI噪声屏蔽）的SMPS器件可以有效取代LDO稳压器来为噪声敏感型供电轨供电。尽管概念验证主要针对VCO供电轨，但集成SMPS和LDO稳压器的解决方案所具备的设计灵活性，也能惠及许多其他对噪声敏感的应用。
