晶振是电路中可以提供高度稳定时钟信号的元器件。通常一个系统共用一个晶振，便于各部分保持同步，一起“干大事”。比如在我们常用的计算机系统中，晶振可比喻为各板卡的“心跳”发生器，如果主卡的“心跳”出现问题，必定会使其他各电路出现故障。人体的心跳搏动，离不开血液。晶振也是一样，离不开电流。
简单来说，晶振起振的原动力是——电，我们需要把一个晶振放在完整的电路中，并给电路供上电，产生回路电流，晶振自此开始稳定有节奏的“跳动”。
当然，这个起振回路也是有讲究的(有源晶振内嵌起振回路，无源晶振需外接起振回路)，它需要遵循“巴克毫森稳定性准则”。

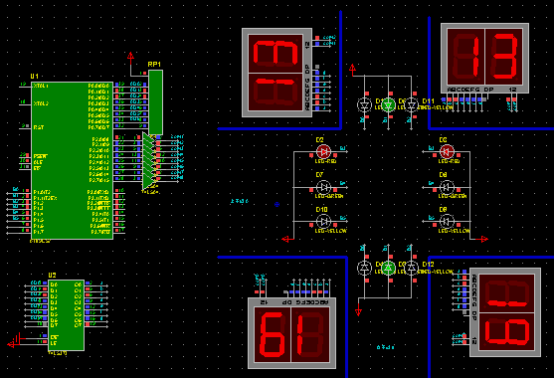

晶振在红绿灯系统提供时钟信号
什么是巴克毫森稳定性准则？
巴克豪森稳定性准则，由德国物理学家巴克豪森（HeinrichGeorgBarkhausen）于1921年提出的准则——电子振荡器系统信号由输入到输出再反馈到输入的相差为360°，且环路增益≥1，为振荡器起振的必要条件。

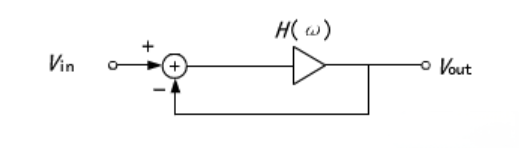

一个简单振荡器想产生周期性的振荡，通常是以电压形式的输出，在持续不断地输出的同时，需要加入放大器以产生持续的反馈给到输入，由于放大器本身的输出在高频时相移太大会使整个反馈变成正的，从而产生振荡。
当环路增益≥1时，说明输入信号在环路中逛一圈后又送到输入端，信号幅度比原来更大。相位为360°，说明输入信号在电路中逛一圈后，相位与原本的输入信号完全相同，因此输入信号被完美的加强了。

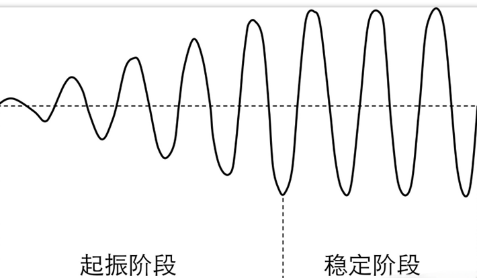

两者结合，信号经过反复放大后不断增大，当环路中的信号幅度增大到一定程度后，振荡器中的有源器件（晶振电路中的反相器）存在的非线性会限制幅度的继续增加，使得振荡器的输出达到稳定。通俗说就是振荡的幅值肯定超不过电源电压。
