新品 | 艾为推出SIM卡电平转换AW39103，成功通过高通平台认证

艾为推出SIM卡电平转换产品AW39103，其凭借优异的性能，成功通过高通平台认证，并获得高通最高推荐等级(GOLD)。

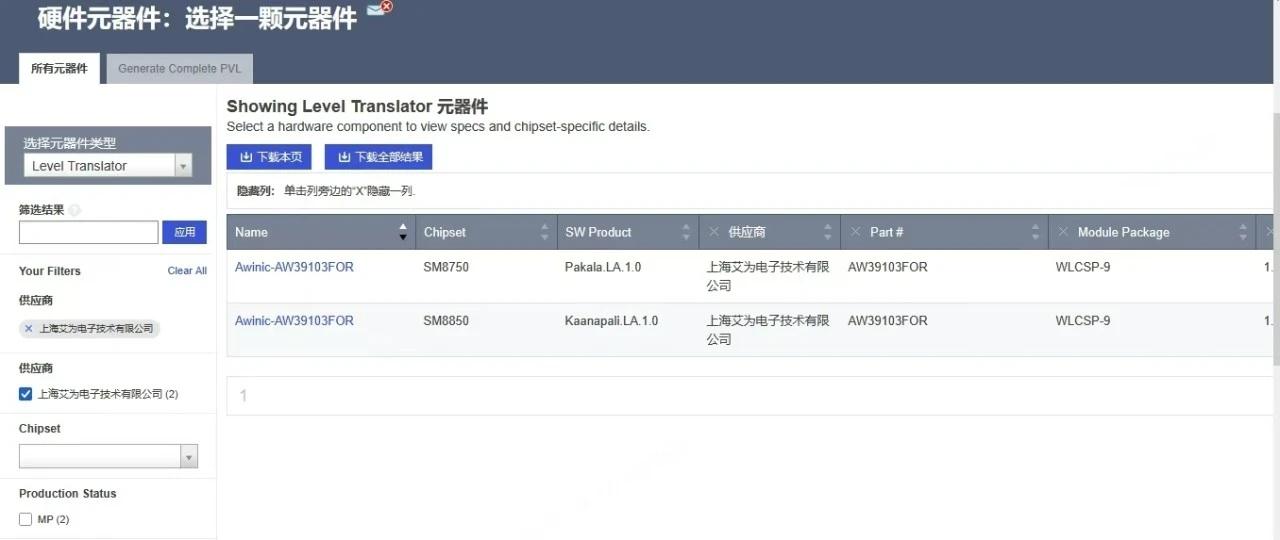

图1 高通平台认证

随着手机平台处理器工艺向 4nm/3nm 演进，其 I/O 电平已降至1.2V，而SIM卡 I/O 仍遵循ISO-7816-3标准，维持Class A/B/C 三档5V/3V/1.8V（目前手机常用 3V/1.8V）。为解决平台与 SIM卡的I/O电平兼容问题，艾为推出 SIM 卡电平转换产品 AW39103，可高效实现电平转换，保障通讯稳定。

AW39103产品特性

主控Host端供电电压范围：1.08V~1.98V
SIM卡端供电电压范围：1.65V~3.6V
支持25MHz时钟频率
内部集成EMI滤波器
内部集成必要的上拉电阻和下拉电阻，无需额外的外部电阻
SIM卡端具有高于IEC61000-4-2最高等级的系统级ESD能力：接触放电＞±8kV，空气放电＞±15kV
符合所有ETSI、IMT-2000 和 ISO-7816-3 接口要求
支持主控与SIM卡之间Clock、Data、Reset信号的自动电平转换
封装：QFN 1.8mm x 1.4mm-10L、FOWLP 1.06mm x 1.06mm-9B

图2 AW39103典型应用图

产品特点一

符合ETSI、IMT-2000标准及ISO7816-3规范，可确保SIM卡的正常启用与禁用操作。

AW39103集成三路电平转换器，可对SIM卡的RST、CLK 及IO信号进行电平转换，实现SIM卡端口（1.8V/3V）与主芯片端口（1.2V/1.8V）的正常通讯。产品遵循 ISO-7816-3 标准的关机时序要求：当EN引脚置低时，先关闭 RST_SIM 通路启动关机流程，随后CLK_SIM 和IO_SIM通路由内部下拉电阻拉低，整个关机时序可在 10μs内完成，既能确保SIM卡正确禁用以降低功耗，也能在热插拔场景中避免数据误写与损坏。

图3 AW39103关断时序

产品特点二

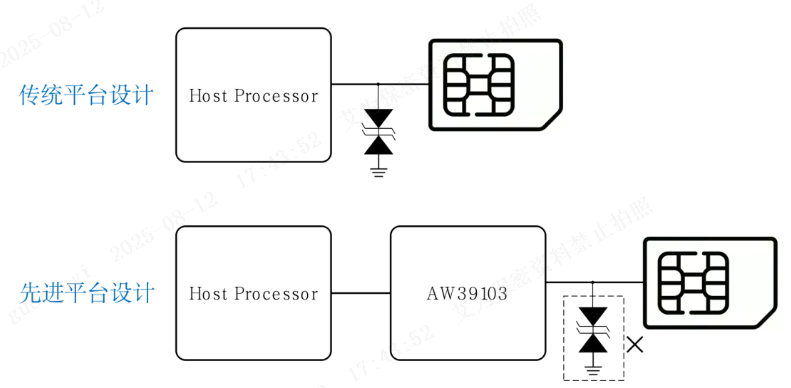

SIM卡端具有强健的ESD防护能力，可省去外部ESD器件，简化设计流程。

AW39103的SIM卡端具备强劲ESD防护能力，可满足IEC 61000-4-2系统级ESD最高等级要求。传统设计中，工程师通常需额外增加或预留ESD防护器件以应对ESD 事件；而采用AW39103后，因其SIM卡侧已集成高等级系统级ESD防护，可直接省去外部ESD器件，简化设计流程。
