应用简介
光纤测温技术是一种基于光纤传感原理的温度监测方法，利用光信号作为信息载体，通过分析光纤中的散射光或反射光特性来实现温度测量。该技术具有抗电磁干扰、耐腐蚀、长距离监测、高灵敏度等优势，广泛应用于电力、能源、交通、数据中心等领域。
重点谈一下分布式光纤测温：

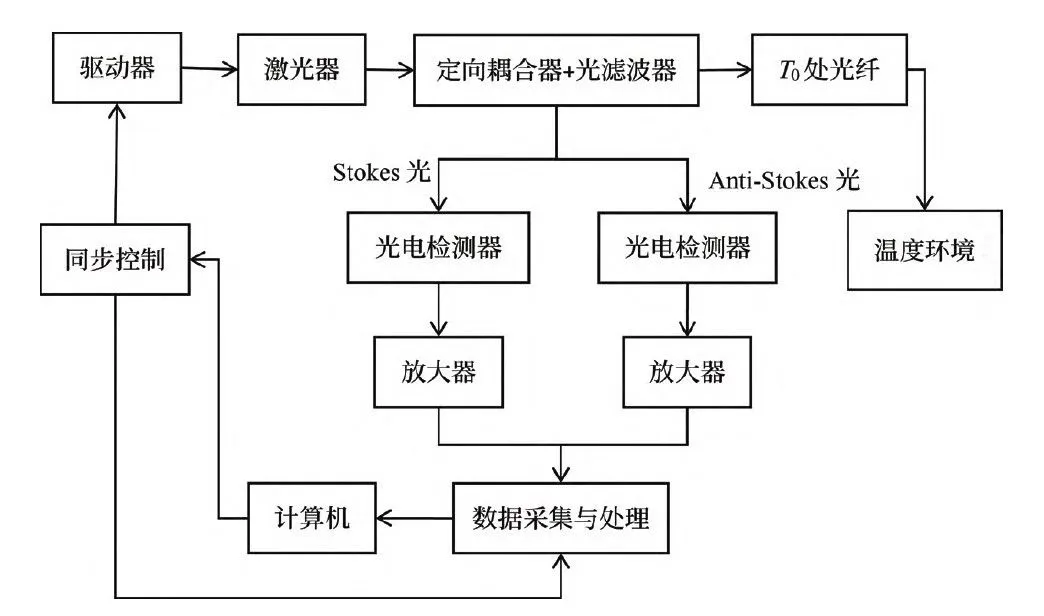

原理：
基于拉曼散射（Raman Scattering），通过检测反斯托克斯光（Anti-Stokes）和斯托克斯光（Stokes）的光强比来解调温度。
特点：
1、光纤既是传感器也是传输介质，可实现长距离（10-30km）连续测温。
2、用累加平均法作消噪处理，提高信噪比。
3、采用OTDR（光时域反射）技术定位温度异常点。
系统设计考虑因素：
1、高采样率：
若想达到0.4米空间分辨率，ADC采样率需≥250Msps，高采样率保障时间精度，从而实现光纤逐点温度监测。
2、合理的位数：
位数影响最终获得的温度和测量精度，高位数的话测量更精确，误差更小，设备更灵敏；但同时也会带来处理数据量的增加，成本的提高。Zynalog徴格半导体信号链方案采用12位的ADC，能覆盖绝大多数客户的需求，同时我们也有14位的ADC（ZGAD250D14），可兼容替换，满足更高精度要求的应用。

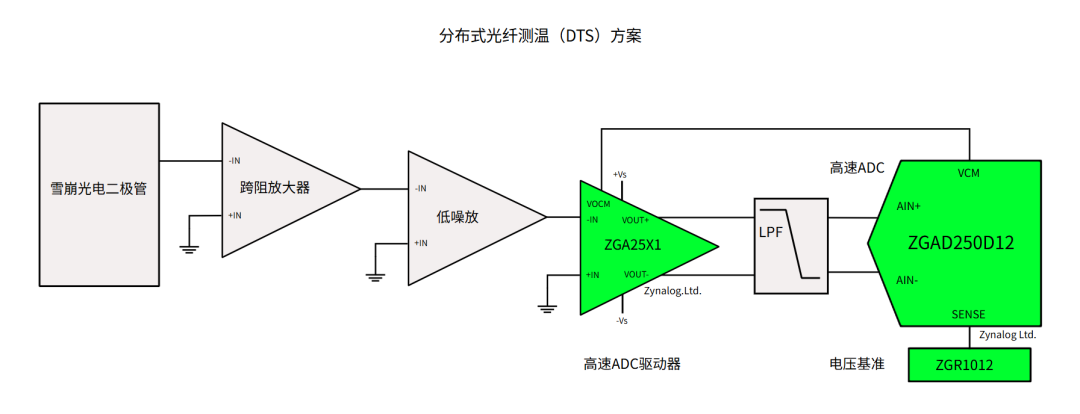

相关信号链：

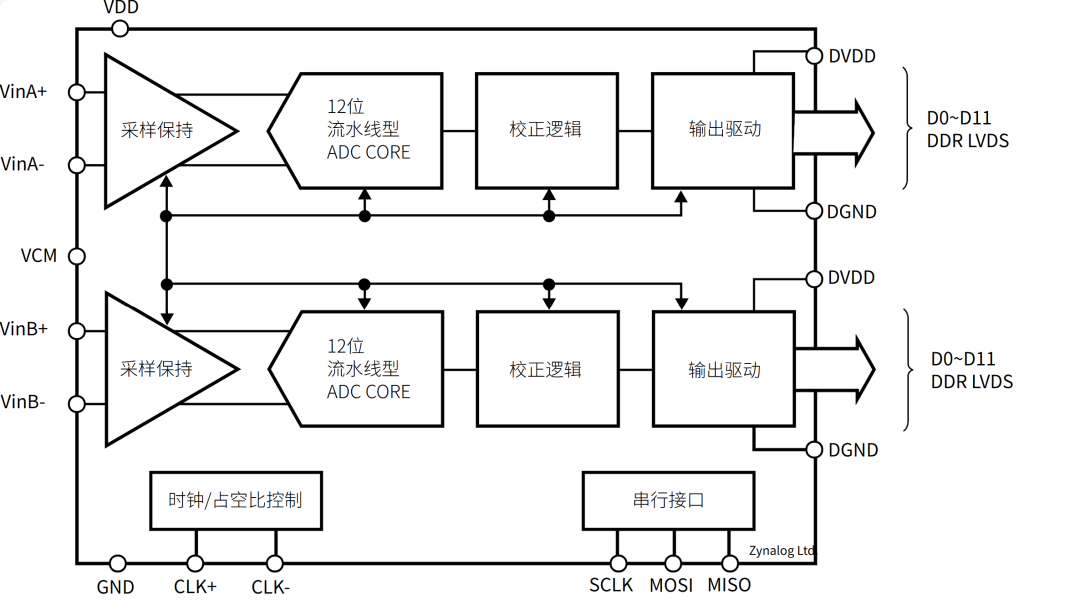

ZGAD250D12参数详解:
双通道12位的模数转换器（ADC）系列
采样率10Msps 至250Msps
1.8V 单电压供电
输出: DDR LVDS
输入范围：1.5Vpp
信噪比（SNR）：68dB
无杂散动态范围（SFDR）：85dB
信道隔离度：90dB
全功率带宽：1500MHz
全速率运行功耗：620mW
可选时钟占空比稳定器
节能的低功耗模式和休眠模式
可配置的SPI 串行口（支持1.8V 到3.3V）
封装：QFN64
工作温度：-40°C 至85°C
相关产品介绍
ZYNALOG差分驱动器ZGA25XX参数
| ZGA2501 | ZGA2521 | ZGA2511 | |
| 供电电压(V) | 4.7 – 5.25 | 4.7 – 5.25 | 2.7 - 5.5 |
| 3dB带宽(MHz) | 2570 | 2570 | 500 |
| 压摆率（V/μs) | 7800 | 7800 | 1100 |
| 静态电流(mA) | 52 | 52 | 24 |
总谐波失真 (HD2/HD3) |
-87.2dB/-94.9dB | -87.2dB/-94.9dB | -99dB/-111dB |
| 电压噪声(nV/√Hz)@1MHz | 1.116 | 1.116 | 5 |
| 输入偏置电流(μA) | 56 | 56 | 8 |
| 温度范围(℃) | -40℃to+125℃ | -40℃to+125℃ | -40℃to+125℃ |
| 封装 | UQFN-14 | UQFN-16 | SOIC8 |
| 兼容芯片 | LMH6554 | THS4508 THS4509 THS4511 THS4513 THS4520 |
AD8138 AD8139 AD8132 AD8131 THS4551 THS4521 |
ZYNALOG电压基准ZGR系列参数
| ZGR12XX | ZGR11XX | ZGR10XX | |
| 温漂(ppm/℃) | 5 | 15 | 30 |
| 输出电压(V) | 1.25 1.8 2.048 2.5 3.0 3.3 4.096 |
1.25 1.8 2.048 2.5 3.0 3.3 4.096 |
1.25 1.8 2.048 2.5 3.0 3.3 4.096 |
| 供电电压(Vmax) | 5.5V | 5.5V | 5.5V |
| 精度(max) | ±0.1% | ±0.1% | ±0.2% |
| 温度范围(℃) | -40℃ ～125℃ | -40℃ ～125℃ | -40℃ ～125℃ |
| 封装 | SOP-8 | SOT23-3 SOT23-5 SOT23-6 |
SOT23-3 SOT23-5 SOT23-6 |
| 兼容芯片 | REF50XX ADR42X ADR43X ADR44X ADR45XX |
REF31XX | REF30XX REF33XX |
ZYNALOG优势
一、品质可靠：每颗芯片均采用全正向设计，从架构定义到物理实现全程自主可控，确保产品的稳定性。
二、出色性价比：保证芯片性能同时，对比国际大厂同类产品，价格更具优势。
三、稳定交付：交付周期准时可靠，保证每一位客户供应链的安全稳定。
四、技术支持：专业顶尖的设计团队提供全周期高效的客户支持。
