意法半导体的TSC1801低边电流检测放大器集成了匹配的电阻器来设置增益，在简化电路设计的同时，还节省了材料成本，并确保在整个温度范围内增益精度在0.15%以内。不仅如此，固定增益还消除了外部电阻器的生产微调。

  
TSC1801结合了极高的精度和宽带宽，可用于电机控制、太阳能调节、高带宽电流检测和汽车功率调节。其提供的第一个增益值是20V/V，随后是5V/V和50V/V型号。

该放大器能够进行双向电流检测，经优化可在低共模电压下搭配使用精密低值分流（检测）电阻器。该架构专门用于低边检测，可严格控制参数，包括优于0.5%的总输出误差和±200μV（最大）的偏移电压。

TSC1801的2.1MHz带宽额定值允许在非常高频的电源管理系统中进行逐脉冲电流控制，从而带来切实的好处（例如更平滑的扭矩调整，以降低电机驱动器的振动）。放大器的快速响应还确保了快速的过电流检测，保护敏感的输出级组件在发生故障时免受损坏。

  
器件可适应较宽的电源电压范围（2.0V至5.5V），工作温度范围为-40°C至+125°C。另有车规级版本提供，已根据AEC-Q100和Q003或同等标准进行了认证和鉴定，同时依照AEC Q001和Q002或同等标准进行了高级筛选。

  
除汽车和电机控制领域外，TSC1801还有望在工业、服务器和电信基础设施的功率转换、功率因数校正和高精度信号调理中得到应用。

  

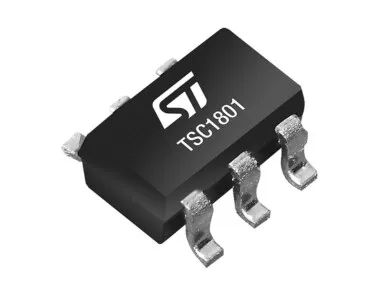

工业级TSC1801BILT（固定增益20V/V）现已进入量产阶段，采用6引脚SOT23双列直插式封装；千片起订。

  

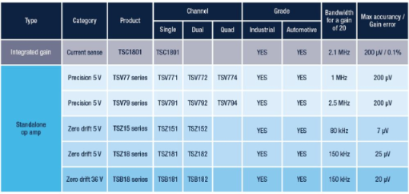

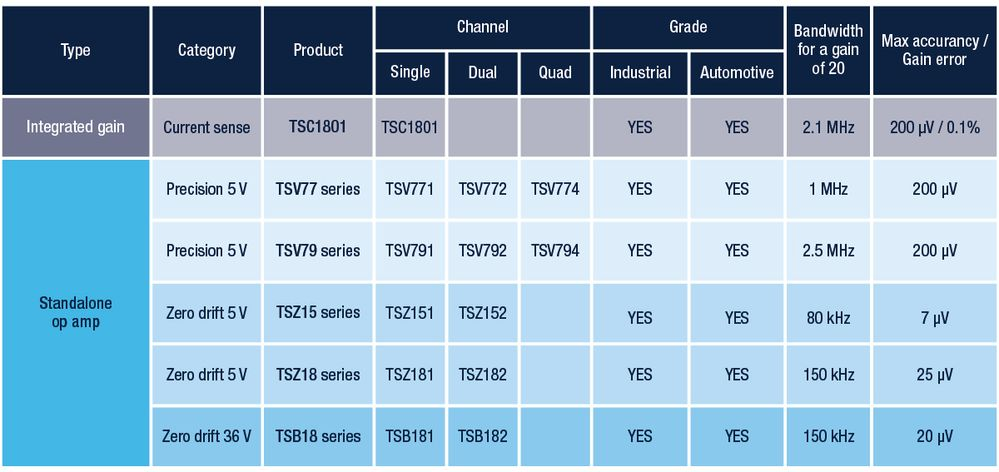

是否需要更多低边电流检测放大器？探索我们精选的尖端电流检测解决方案。
