产品 | 东芝双路直流有刷电机驱动IC:电机设计“瘦身”,实现紧凑高效动力!

来源: 东芝半导体 作者:芝子 2025-07-04 11:12:11

在现代电子设备中,电机扮演着至关重要的角色。随着设备向更小尺寸、更轻重量和更高性能方向发展,减小电机电路板空间成为了一个重要的挑战。它不仅涉及组件尺寸,还关系到热管理、信号完整性、电磁兼容性、制造工艺和成本控制等。为此,工程师们首先要选择能够减少外部部件的小型封装电机驱动IC,以节省电路板空间,同时保持甚至提升设备的性能。

  
东芝面向消费类产品和工业设备推出的双路直流有刷电机驱动IC TB67H481FNGTB67H480FNG,不仅能够有效减少所需的外部部件数量,还采用了极为通用且节省空间的小型封装,更有助于减小电机电路板的尺寸。

  
直流有刷电机驱动器IC功能特性分析

TB67H481FNG和TB67H480FNG是采用PWM斩波器类型的恒流双H桥驱动IC,专为直流有刷电机驱动而设计。两款产品的电机输出额定电压(绝对最大值)为50V,电机输出额定电流(绝对最大值)为2.5A。TB67H481FNG的输入接口为IN输入,TB67H480FNG则使用PHASE输入。IC操作的内置稳压器允许电机由单个VM电源驱动。

  
两款产品采用BiCD(双极-CMOS-DMOS)工艺制造,并使用极为通用的小型HTSSOP28封装,其表贴面积比东芝当前产品TB67S109AFNG使用的HTSSOP48封装大约小39%。与四周排列端子的QFN型封装不同,HTSSOP封装在两个方向排列端子,因此电路板布线更为便捷。



这些IC内部都集成了用于电荷泵电路的电容,不仅可减少外部部件,还有助于节省电路板空间。

  
两款电机驱动IC不仅支持8.2V至44V的电机电源电压,而且休眠模式下低功耗电流(IM1)最高为20μA,因此可广泛用于12V/24V电源应用。

  
直流有刷电机驱动器IC主要特性

TB67H481FNG和TB67H480FNG的主要特性如下:

  ● 采用BiCD工艺集成单片IC,用于输出功率晶体管的DMOSFET

  ● 两个用于输出的内置H桥

  ● 多种电流衰减模式可选:混合衰减、慢衰减、快衰减

  ● 低导通电阻:Rds(on)(H+L)=0.4Ω(典型值)

  ● PWM恒流驱动

  ● 3.3V稳压器输出

  ● 高击穿电压、大电流:50V/2.5A(绝对最大值)

  ● 省电功能:休眠模式

  ● 电荷泵电路无需外接电容:减少外部部件

  ● 接口:IN输入控制@H481;Phase输入控制@H480

  ● 保护检测:热关断检测(TSD)、过电流检测(ISD)和欠压锁定检测(UVLO),错误检测标志输出功能(LO)

  ● 低功耗:休眠模式IM1=20μA(最大值)

  ● 小型HTSSOP28封装:P-HTSSOP28-0510-0.65-001,28引脚表贴,尺寸为6.4mm×9.7mm(典型值)

  
以下是产品的主要规格:

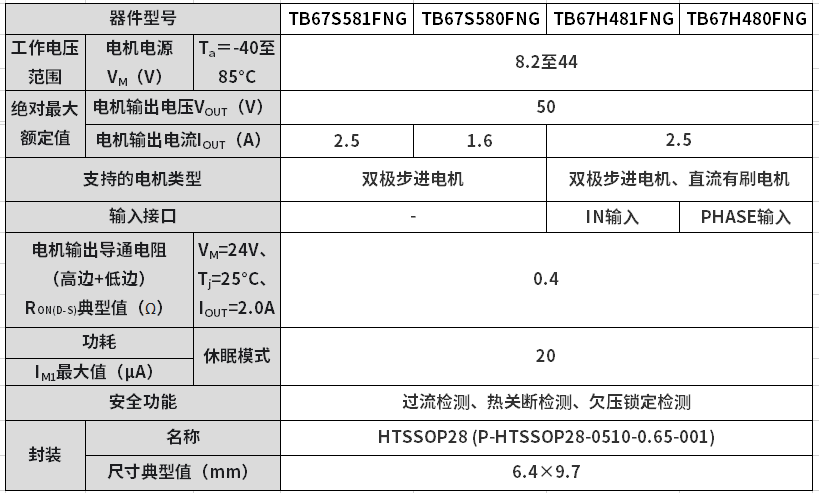

 TB67H481FNG和TB67H480FNG的主要规格

产品亮点及应用方向

TB67H481FNG和TB67H480FNG是东芝直流有刷电机驱动的新产品,可以驱动双路有刷电机或单路步进电机,最大规格为50V/2.5A。两款IC均内置了堵转保护,并可输出标志信号,实现内置过温保护、过流保护和欠压保护。



BiCD恒流双H桥驱动IC产品的最大优势在于其兼容性,可用于驱动2台有刷电机或1台步进电机。器件采用THSSOP28封装,引脚与之前的产品兼容;电荷泵电路无需外接电容,进一步减少了外部部件,为实现体积小巧的电机提供了理想的解决方案。

  
TB67H481FNG和TB67H480FNG的应用方向是办公自动化和工业领域,具体应用实例包括打印机、多功能打印机、自动取款机(ATM)、外币兑换机、监控摄像头、投影仪等。

  
帮助工程师简化设计、缩小电路板面积并降低总成本一直是东芝不遗余力的追求。未来,东芝将持续开发广泛应用的产品和总体解决方案,为实现电子产品的小型化和节能助一臂之力。
