本文主要介绍基于瑞萨64位MPU RZ/G2L，讨论uboot下非常规波特率115200的支持方法，用于解决客户对uboot下特殊波特率的需求，供客户参考。

  
部分客户在MPU的uboot调试过程中，希望能支持常见的115200波特率之外的其他波特率，有串口接收终端方面的原因，终端希望使用比较低的波特率，或者是希望使用比较高的波特率输出信息更快。还有比较普遍的原因，就是部分客户希望做一个简单的加密功能，因为使用其他非常见波特率的话，如果终端还是设定常见的115200波特率，MPU启动时的uboot打印信息就会在终端上面显示乱码，从而实现一种加密目的。

  
有两种方式可以达到这种目的：

（均以9600新波特率为例，串口终端软件是Tera Term）

  
在uboot的配置文件里面设定默认波特率

RZ/G2L的uboot配置文件是u-boot-source/configs/smarc-rzg2l_defconfig。

  

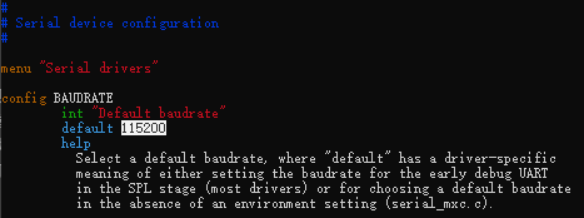

如果不修改这个配置文件，编译出来的uboot镜像里面会使用默认的波特率115200，这个默认值是在u-boot-source/drivers/serial/Kconfig里面设定的，如下所示：

如果想修改成其他波特率，可以在上述defconfig文件里面添加一行： 
CONFIG_BAUDRATE=9600

如下添加到该文件尾部即可：

（uboot源码需要已经支持新波特率9600，后面有说明）

  
然后，重新编译一遍uboot，即可得到修改了初始默认波特率的uboot镜像文件。

  
注意

uboot发生了变化时，需要重新编译一遍Trusted firmware，以生产正确的BL2镜像。

  
实际测试过程中，很可能会遇到一个现象：

烧写了新的Trusted firmware和uboot，重启板子之后，发现uboot还是使用的之前的波特率115200，终端设定9600波特率反而显示乱码，设定115200波特率才正常。

  
这是因为修改之前，uboot里面使用了115200波特率，而且将这个波特率保存到了uboot环境变量baudrate，而uboot启动之后，会首先加载环境变量区域的所有环境变量，然后根据环境变量115200波特率来设定当前使用波特率，代码里面设定的是默认波特率，只有在环境变量区域无效或者没有执行过saveenv命令的情况下，才会被用到。这种情况下，可以参考下述方式2）来切换到希望使用的波特率。

  
在uboot启动之后，使用uboot命令修改

默认波特率

在某些情况下，可能不希望或者不能修改uboot的配置文件来修改默认波特率，这时可以在线修改成需要的波特率。（uboot源码需要已经支持新波特率9600，后面有说明）

  
从115200切换到9600波特率：

Uboot下运行setenv baudrate 9600命令之后，会提示切换串口终端软件波特率到9600bps，然后按Enter键。这时打开终端软件的Setup -> Serial port…，可以在弹出对话框中选择9600波特率，然后点击New Setting按键，就会关闭对话框切换至终端显示界面，波特率已经切换到了9600bps：

然后，安装提示要求，按一次Enter按键，即可切换成功波特率，不会显示乱码：

  此后，终端界面就会使用9600bps波特率，如果启动Linux kernel，会显示乱码，因为Linux kernel波特率默认115200，需要两边波特率保持一致。

  
下面讨论一下uboot源码层面波特率支持问题。默认情况下，uboot源码仅仅支持配置115200bps波特率，现在需要支持新的其他波特率，所有源码层面也要配合修改，否则上面的两种波特率切换方法都不成功。还是以新增9600波特率为例加以说明，如果客户需要支持其他波特率，可以找对口FAE寻求帮助，瑞萨会提供对应补丁给客户。

  
首先修改一个数组，添加新波特率

  文件：

  u-boot-source/ include/configs/smarc-rzg2l.h

  #define CONFIG_SYS_BAUDRATE_TABLE { 115200，9600}

添加新波特率对于寄存器配置代码

  文件：

  u-boot-source/drivers/serial/serial_sh.c

  函数：

sh_serial_setbrg_generic（）：

+  uint8_t semr;

+  uint16_t scr;

+

   if (port->clk_mode == EXT_CLK) {

     unsignedshort dl = DL_VALUE(baudrate, clk);

     sci_out(port, DL, dl);

     /* Need wait: Clock * 1/dl * 1/16 */

     udelay((1000000 * dl * 16 / clk) * 1000 + 1);

   } else {

+    scr = sci_in(port, SCSCR);

+    semr = sci_in(port, SCSEMR);

+

+    sci_out(port, SCSCR, 0);

+

+    sci_out(port, SCSEMR, 0);

+    if(9600 == baudrate)

+      sci_out(port, SCBRR, 163);

+    elseif(115200 == baudrate)

+      sci_out(port, SCBRR, 15);

+

+    sci_out(port, SCSEMR, 0x30);

+    if(9600 == baudrate)

+      sci_out(port, MDDR, 129);

+    elseif(115200 == baudrate)

+      sci_out(port, MDDR, 151);

+

+    udelay(100);

+

+    sci_out(port, SCSEMR, semr);

+    sci_out(port, SCSCR, scr);

+  }

  
如需了解更详细的使用方法请参考如下网站：

  瑞萨官网

  https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/rz-mpus/rzg2l-getting-started

RZ产品WIKI网站

  https://renesas.info/wiki/Main_Page
