高效处理传感器融合数据、实现毫秒级低延迟响应、驱动更高刷帧率显示、并确保端到端的数据安全……，随着5G及AIoT技术的迭代创新，智能终端对于主控芯片的性能提出更加苛刻要求：强劲实时算力、丰富高速接口、极致功耗控制、高度集成与灵活性设计以及多重安全防护等。

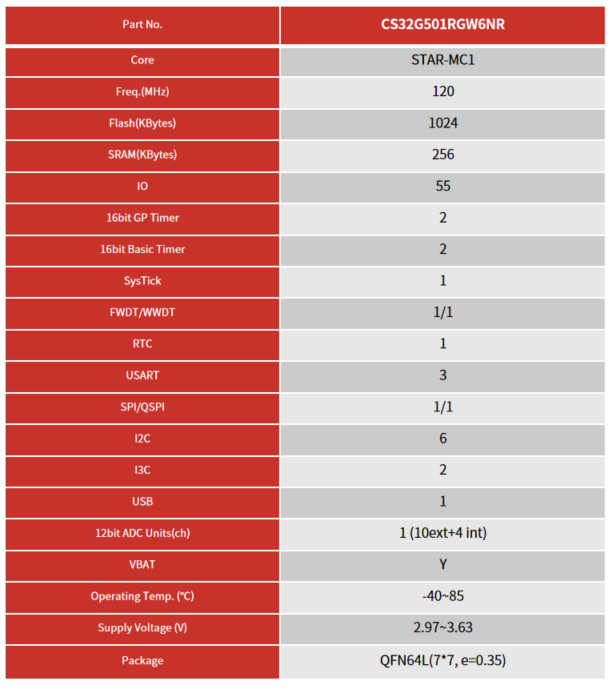

针对以上应用痛点，芯海科技（股票代码：688595）全新推出CS32G501系列MCU。该芯片基于32位高性能处理器内核（120MHz主频）、搭载1MB Flash及256KB SRAM大存储组合，构建起强劲算力底座，并通过全场景外设矩阵与多维安全防护，为行业提供可信赖的高性能嵌入式解决方案。

全维进化 定义高性能MCU新标杆

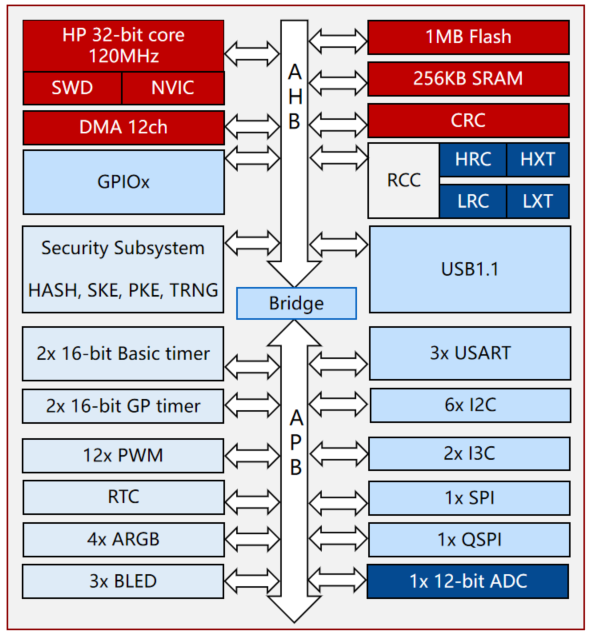

CS32G501采用增强型处理器架构，集成硬件浮点运算单元与数字信号处理加速模块，配合8KB指令缓存、8KB数据缓存 与192KB数据紧密耦合内存（128KB DTCM, 64KB ITCM），构建高效运算机构，确保 实时操作系统与多线程任务的确定性执行。芯片内置 1 2位1MSPS高精度ADC、12路可配置PWM，形成传感器数据采集与设备控制的高精度闭环。芯片提供21个1.8V通用IO接口，支持多种外设协议拓展。 

一、高度互联与显示驱动：满足苛刻带宽需求

• 双通道I3C (MlPl Alliance Specification for l3C v1.1)：带宽较传统 I2C 提升 10 倍，完美适配高清屏、多摄模组等高带宽场景。
• 四模QSPI (高达 240MHz)：极速驱动 TFT/OLED，刷帧率提升可达 40%，呈现流畅动态效果。
• 六路 I2C (支持1MHZ高速模式)：智能主从切换，轻松扩展复杂系统总线。

二、能效优化：突破移动设备续航瓶颈

• 四级电源管理：深度优化功耗，DeepSleep2 模式低至 15μA，Shutdown 模式仅 5μA。
• 动态电压调节 & 时钟门控：典型应用场景功耗优化达 30%+，能够为TWS 耳机、智能手表等设备提供持久动力。

三、全链路安全防护

国密一级安全引擎：原生支持 SM2/SM3/SM4国密算法及 AES/SHA/ECC国际标准。

聚焦工程价值 直击设计痛点

• 强大算力存储组合：1MB Flash+256KB SRAM可完整运行Linux轻量级系统，关键程序段加载至DTCM后执行效率提升5倍。
• 极致接口集成覆盖：USB 1.1全速主机/设备双模式+8路TACH转速监测+8×20矩阵键盘扫描，单芯片实现人机交互全链路控制。

加速开发：缩短Time-to-Market

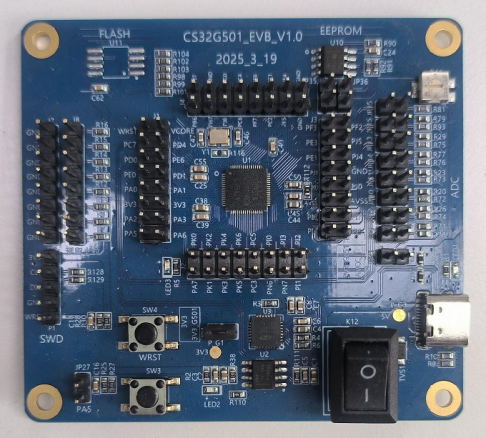

CS32G501系列支持开发者无缝迁移既有设计，并同步提供CS32G501-EVB开发套件。该套件集成图形化配置工具、预集成加密算法库、覆盖典型应用场景的 Demo Code等，形成从开发环境搭建到应用验证的完整解决方案链条，助力工程师高效完成原型开发验证。

典型应用场景验证

CS32G501以其高可靠性、丰富的外设资源以及强大的数据处理能力，可广泛应用于智能手机、平板电脑，高速刷屏应用及游戏设备配件等场景。

芯海科技CS32G501重新定义32位MCU的性能与安全新边界， 驱动智能变革， 赋能下一代智能终端设计。
