在光伏系统中，组串式逆变器加功率优化器的方案作为MLPE技术路线的主流方案之一占据了MLPE市场大量份额。功率优化器的作用是将太阳能输出电压进行调节，使整个光伏系统始终工作在最高效率下以提高太阳能电池板的输出功率，从而提升系统的电力输出。

一、矽力杰光伏功率优化器

矽力杰SQ37509作为一款面向功率优化器应用的高度集成化解决方案，内置了带电荷泵的半桥控制器，可实现0~100%占空比导通。SQ37509可以提供3.3V和12V两路电源供系统使用，可为MCU和驱动辅助电源供电。另外，SQ37509具有输出快速放电功能，能够满足组件级快速关断安规需求，其供电输入电压高达7.5V~150V，最高可接入2块光伏串联组件，极大程度节约成本，提高光伏优化器工作效率。

SQ37509主要特性如下：

◆  输入电压范围：7.5~150V

◆  双路Buck转换器

     ♢  Buck1: 12V/200mA输出，工作频率350kHz ~ 650kHz可调

     ♢ Buck2: 3.3V/400mA输出，工作频率1MHz

     ♢ 内部软启动限制过冲电流

     ♢ 完善的保护功能

◆  半桥MOS控制器

     ♢  Source/Sink电流能力: 3A/3A

     ♢ 兼容CMOS/TTL 输入

     ♢ 上升/下降时间: 5.7ns/4ns ,1000pF

     ♢ 传播延时≤50ns

     ♢ 延时匹配: 5ns

     ♢ 带电荷泵，支持0~100%导通

◆  输出快速放电FETG MOS，满足组件级快速关断功能

◆  封装: QFN5x5-24

◆  工作温度: –40°C~ 125°C

二、SQ37509典型应用

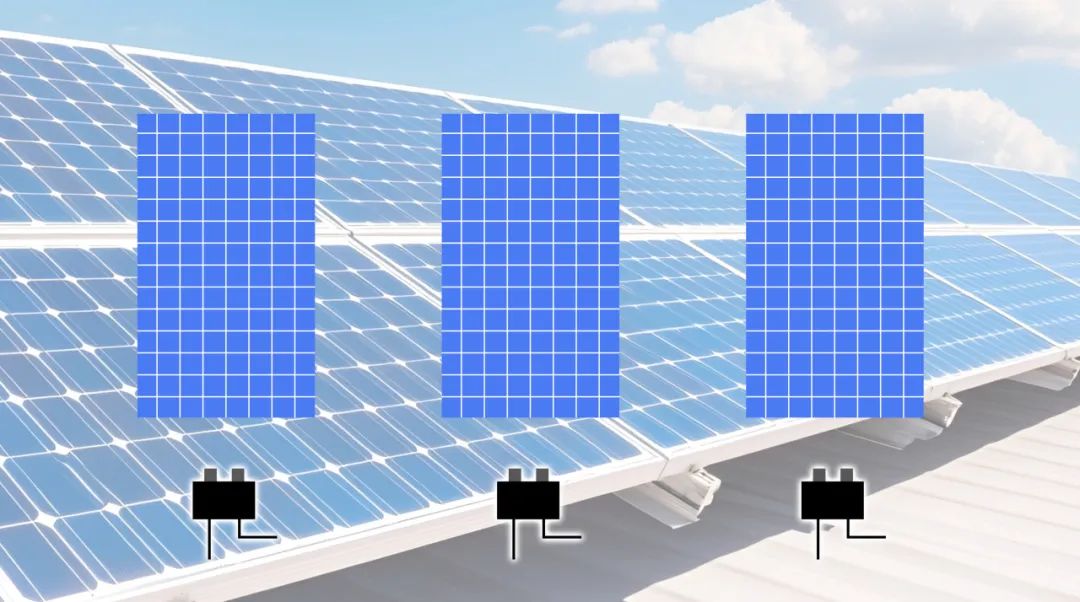

功率优化器通过实时追踪单个光伏组件的最大功率点（MPPT）动态调节输出电压电流，解决因阴影遮挡组件差异或者老化导致的系统效率下降问题，如下图：

功率优化器通过实时追踪单个光伏组件的最大功率点（MPPT）动态调节输出电压电流，解决因阴影遮挡组件差异或者老化导致的系统效率下降问题，如下图：

高度集成化：大大降低设计难度，更高的功率密度。

宽输入电压范围：SQ37509供电输入电压高达7.5V~150V，最高可接入2块光伏串联组件，大大节约成本。

内置电荷泵的半桥驱动：SQ37509支持0~100%导通，MPPT功率控制。
