描述

SQ9702/3T是一款单通道 H 桥栅极驱动器，驱动四个外部 NMOS，用于驱动双向刷式直流电机。

SQ9702/3T具备三种类型控制接口，PH/EN、独立半桥以及PWM。其内部电流采样放大器提供可调的电流控制。其集成的电荷泵可提供 100%占空比支持，而且可用于驱动外部防反电路。

独立半桥模式支持半桥共享，能够顺序控制多个直流电机，以达到最大的成本效益。SQ9702/3T具备通过固定关断时间的PWM电流斩波来调节绕组电流的功能。

SQ9702/3T采用了智能栅极驱动技术，无需外部栅极驱动器件（包括电阻和稳压管），同时可为外部 MOS 提供保护。SQ9703T 的死区时间可进行配置，SQ9702T具有固定的死区时间，其用于避免出现共通击穿问题。SQ9702/3T可通过配置压摆率为降低 EMI 带来便利，还可防止发生任何栅极短路问题。此外，SQ9702/3T提供主动和被动下拉功能，可防止任何 dv/dt引起的栅极误导通。

特点

• AEC-Q100，Grade 1：-40°C ~125°C
• 单通道 H 桥栅极驱动，支持 100%PWM 占空比
• 工作电压范围：5.5V~45V
• 三种控制接口选择：PH/EN、独立半桥以及 PWM
• SQ9703T具有用于配置的串行接口（SPI）
• 智能栅极驱动，压摆率可调
• 支持 1.8V、3.3V 和 5V 的逻辑输入
• 集成 1 路电流采样放大器，SQ9703T的放大器增益可调
• 集成 PWM 电流调节功能
• 低功耗睡眠模式
• 封装：QFN-32-5x5x0.85-0.5
• 内部保护功能

▫  欠压锁定：电源欠压（UVLO）、电荷泵欠压（CPUV）▫  过流保护（OCP）▫  栅极驱动器故障（GDF）▫  热关断（TSD）▫  故障输出指示（nFAULT）▫  SQ9703T具有过温警告（OTW）▫   SQ9703T具有看门狗故障输出（nWDFLT)

SQ9703T原理图

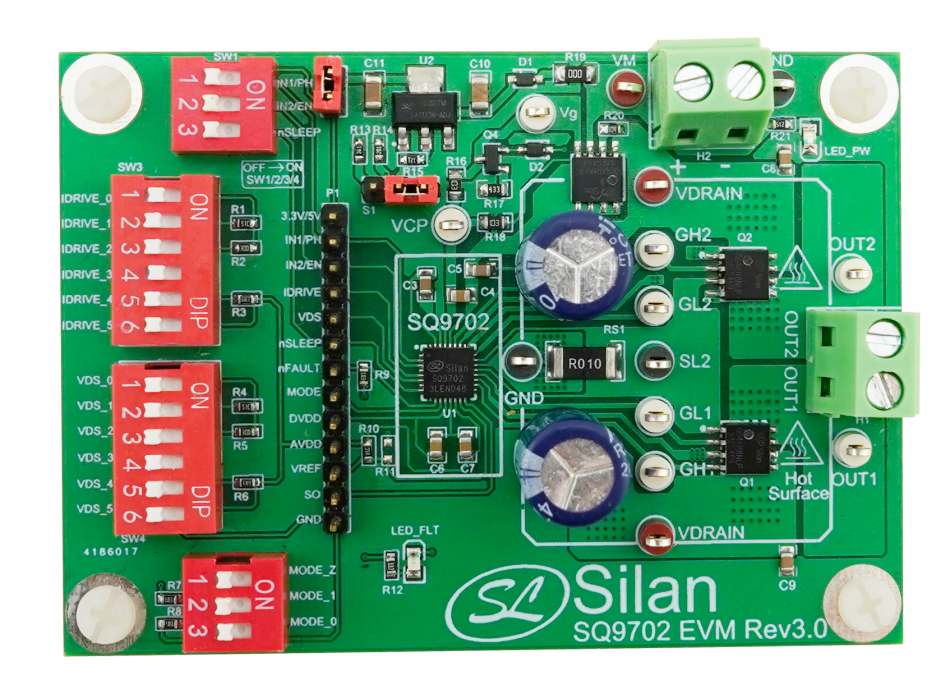

整机DEMO 

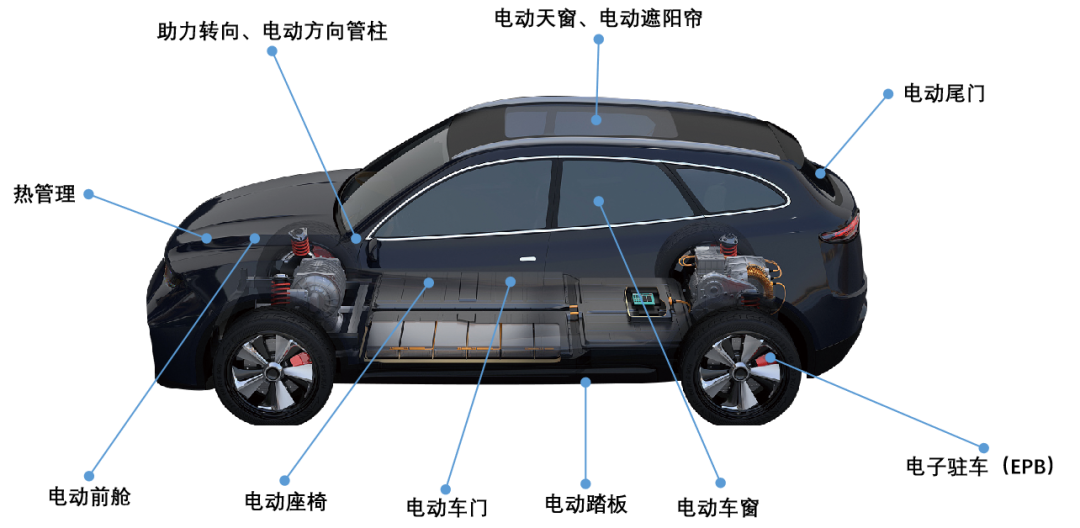

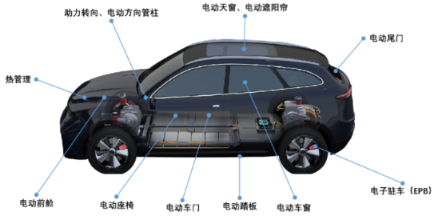

典型应用
