豪威集团，全球排名前列的先进数字成像、模拟、显示技术等半导体解决方案开发商，推出国内首款支持功能安全ASIL B高性能多通道车载有刷直流电机驱动芯片ONM8718。 

该芯片内部集成8路半桥栅极驱动器，单颗芯片就能驱动多个电机或负载，大大降低了整个系统的复杂性、尺寸和成本。

该芯片具备超低静态电流、宽输入电压范围、驱动和功率级可分别独立供电等特性，并支持丰富的诊断和保护机制，为车身电机控制提供了更丰富的设计选择。

ONM8718系列产品实现了更低的静态损耗。该款产品的产品特征、产品优势、典型应用和功能框图详见下方： 

产品特征

•  宽工作电压：4.9V-37V（最大值40V）

•  超低sleep功耗：10μA Max

•  灵活的栅极驱动电流配置：0.5~62mA

•  智能栅极驱动模式

    –传播延迟减少

  –压摆率闭环控制

  –占空比失真补偿

•  2个宽范围共模基于分流电阻的电流感知放大器

•  控制模式：独立半桥控制

•  通讯接口：SPI

  –HBM ESD：± 2kV

  –CDM ESD：± 750V

•  全面的诊断保护功能（包括离线负载检测）

•  电源关闭时的制动功能

•  工作温度：Ta= -40°C ~ 125°C

•  功能安全：ASIL B Capable

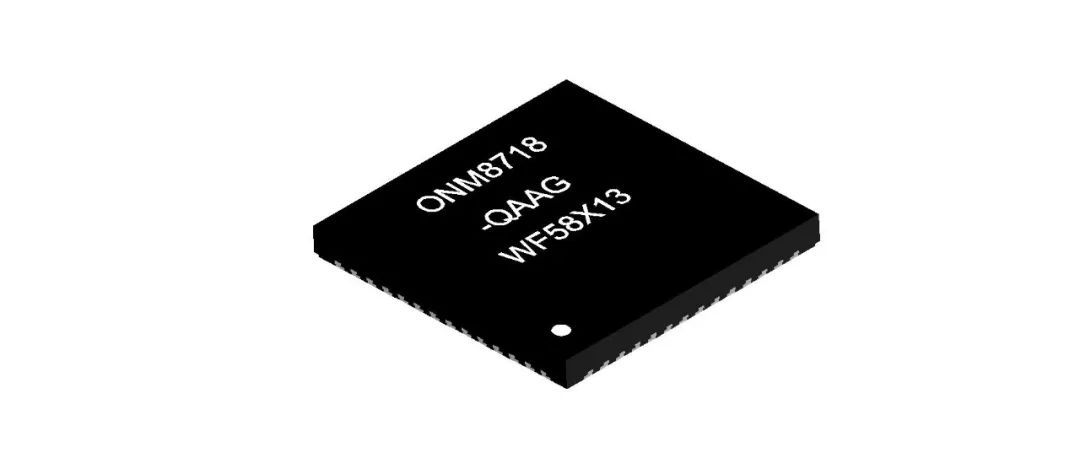

•  封装选项：8.0mm x 8.0mm QFN56

•  AEC-Q100

产品优势

•  适用于驱动多个电机或负载的高度集成多通道栅极驱动器，集成八通道半桥栅极驱动器、电流分流放大器和保护监测器，降低了系统总体复杂性和成本，缩小了物理尺寸。

•  最高支持16级驱动电流配置，帮助用户在驱动效率和EMI性能间实现更好的平衡，而无需更改硬件设置。

•  提供智能自适应栅极驱动模式，以减少传播延迟，减少占空比失真，以及闭环可编程压摆率。

•  支持电荷泵展频功能，提升了EMI性能。

•  内置全面的系统级保护，更可通过内部寄存器实现故障诊断，为系统级功能安全设计提供支持。ONM8718提供的保护包括：

   –输入电源和电荷泵电压监控保护

   –支持输入口的NMOSFET高边驱动，实现反极性保护

 –专用驱动器禁用引脚 (DRVOFF)，实现关断保护的快速响应

 –MOSFET VDS 过流监控保护

 –MOSFET VGS 栅极故障监控保护，防止直通

 –可编程死区时间和握手功能

  –器件热警告和热关断保护

 –离线状态下，负载开路和短路诊断

  –故障条件下，有中断引脚 (Fault)输出

•  2个更精准稳定的电流采样控制，内部集成的电流采样放大器支持10/20/40/80有四档增益设置，达到了70dB以上的CMRR性能。支持低侧、直列或高侧操作。

•  在芯片处于低功耗睡眠模式时，提供打开低侧栅极驱动器的能力。在尾门等应用中，当外力或扭矩施加到电机上时，电机可以尽可能在固定位置制动，以防止其对系统电源过度充电。

•  集成了一个可编程窗口型SPI看门狗定时器，以验证外部控制器的操作，并监测SPI总线的完整性。

•  具有可润湿侧翼的紧凑型QFN封装。

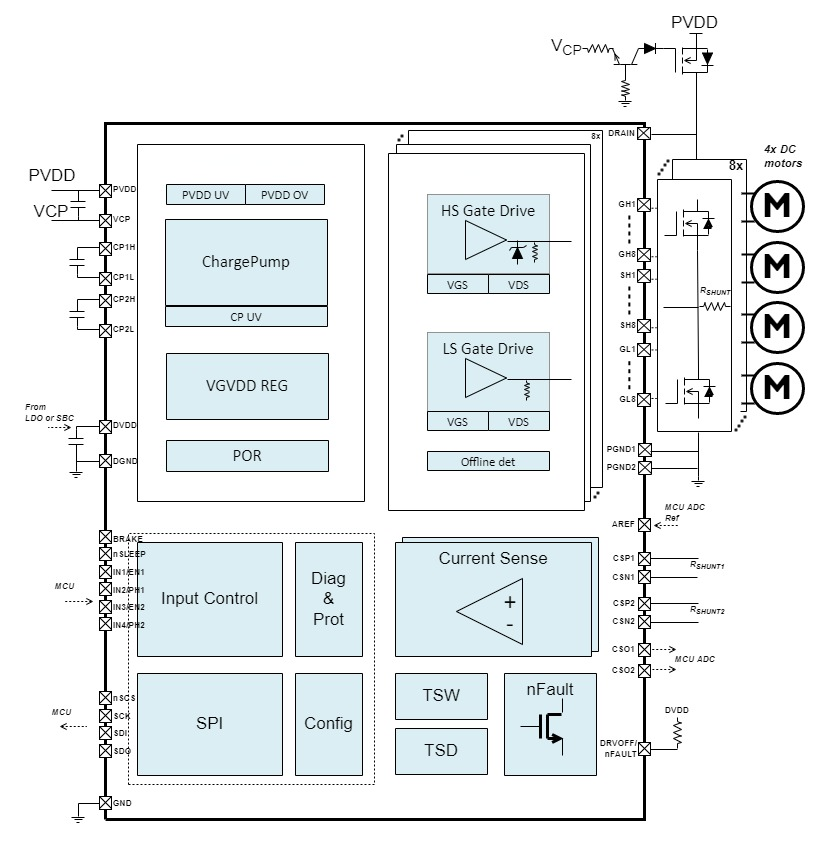

典型应用和功能框图
