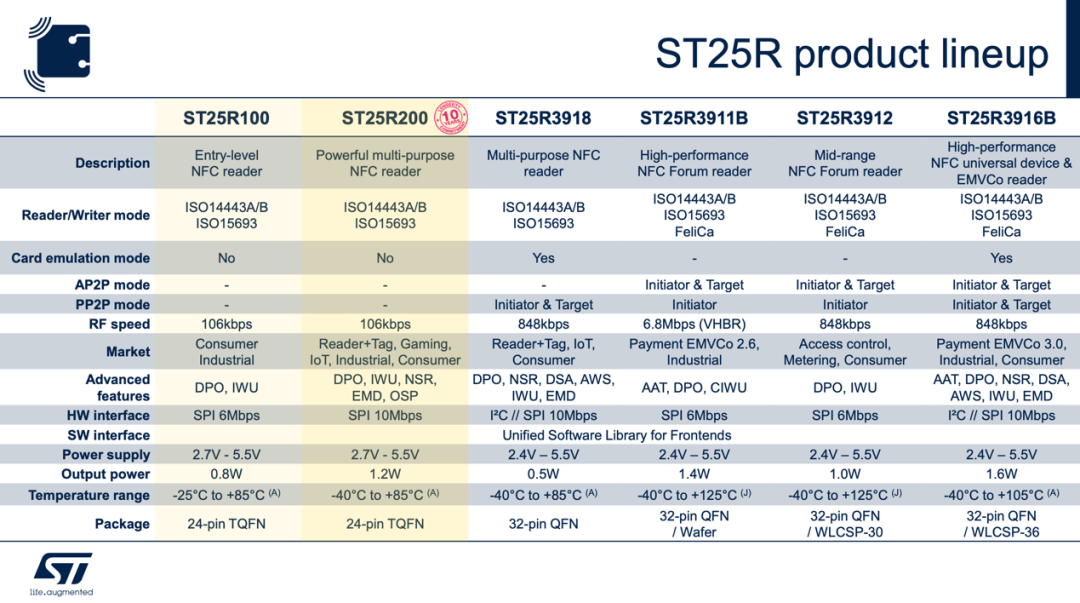

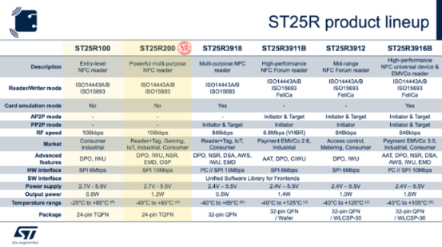

作为NFC器件的主要提供商,意法半导体丰富的NFC读卡器产品助力用户设计和开发高效、安全的非接触式解决方案,适用于所有嵌入式应用(支付、汽车、医疗保健、监控设备等)。意法半导体ST25R NFC读卡器系列产品家族包括高性能NFC通用及EMVCo读卡器ST25R3916B, 中距离NFC Forum读卡器ST25R3912,高性能NFC Forum读卡器ST25R3911B,中端多用途NFC读卡器 ST25R3918,入门级NFC读卡器ST25R100和以及新推出的多用途NFC读卡器ST25R200。
ST25R200/R100多用途NFC读卡器
ST25R100和ST25R200 NFC读卡器具有卓越的读取性能,使用户系统更智能、更易用。 这些读卡器采用先进的低功耗卡片检测 (LPCD) 技术,专为与带有紧凑型天线的系统无缝集成而设计。 即使在节能模式下,它们也能检测到NFC标签的存在。
ST25R100和ST25R200 NFC读卡器非常适合“读卡器+标签”解决方案。用户可将ST25R100或ST25R200读卡器与ST25标签轻松组合起来,实现设备间的离线通信。厂商可以为主机配备读卡器,然后在电池和耗材等附件上贴附标签,最大限度地提高品牌忠诚度。此外,该方案还可以激活其他各种丰富用例,简化用户的生活,比如简单的设备配对、参数设置等。
ST25R100和ST25R200 NFC读卡器封装小巧,可与任何应用无缝集成;用途多样、经济高效,针对消费和工业应用进行了优化,并提供长达10年的供货计划,是长期医疗和工业应用的理想选择。

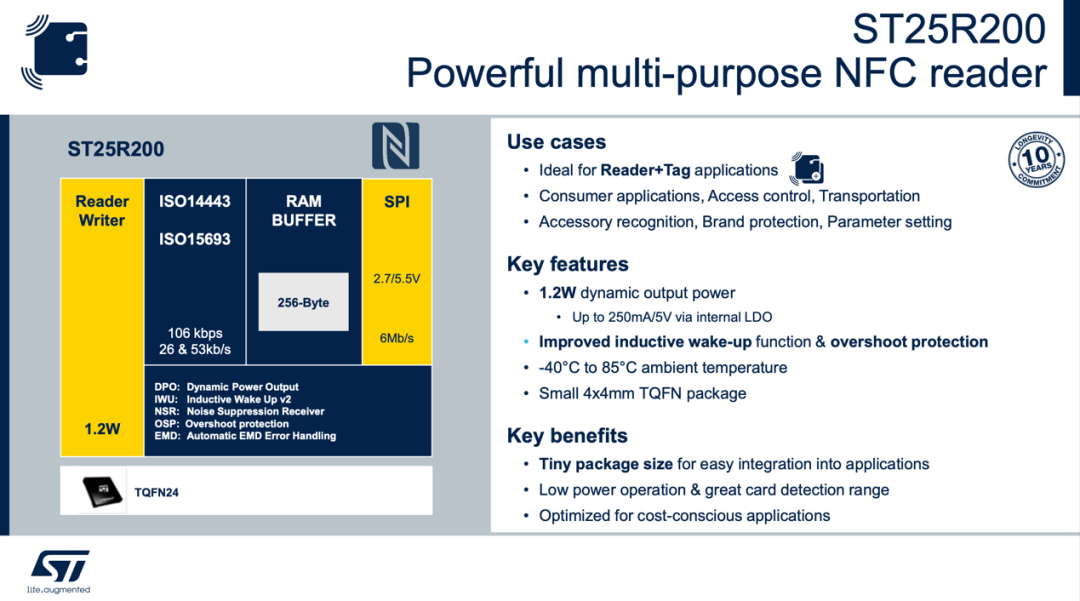

ST25R200高性能多用途NFC读卡器的主要特点是:具有1.2W动态输出功率,通过内部LDO高达250mA/5V;工作温度为-40 °C到+ 85 °C,具有4x4mm TQFN小型封装;具有优化的感应唤醒功能和过冲保护功能。封装尺寸小,易于集成到应用中,可实现低功耗操作和宽的卡片检测范围;并针对注重成本的应用进行了优化。

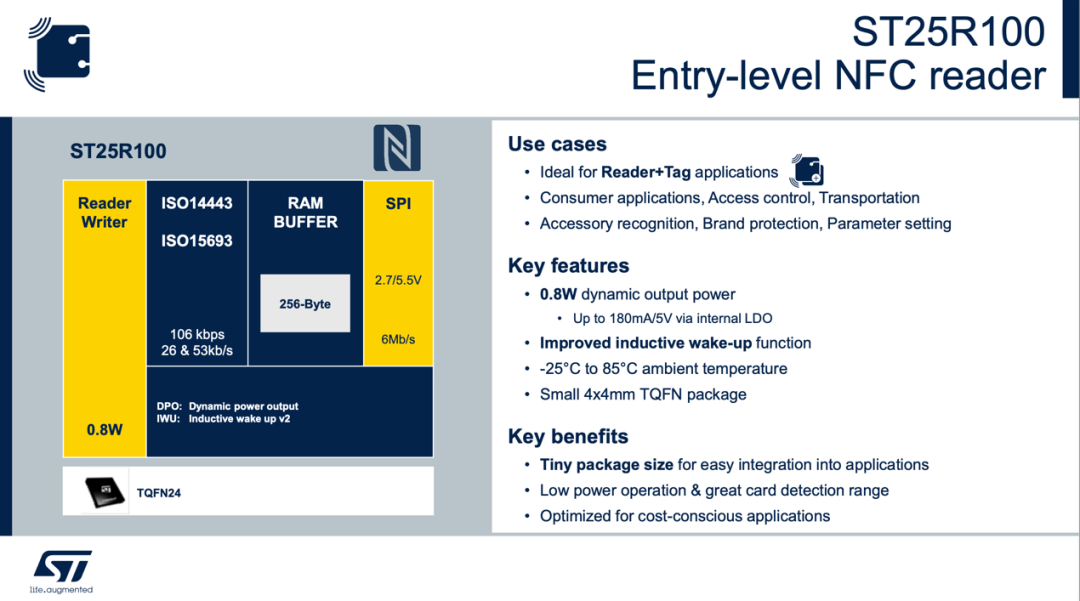

ST25R100入门级NFC读卡器主要特点是:0.8W动态输出功率,通过内部LDO高达180mA/5V;环境温度-25°C至85°C。
ST25R200/R100丰富的应用优势

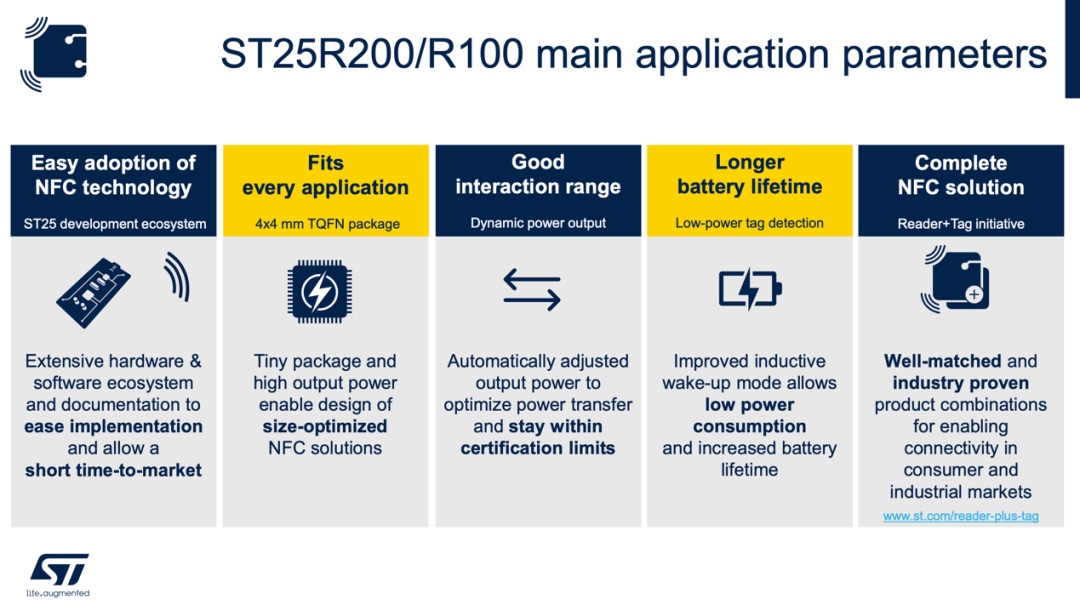

ST25R200/R100 NFC读卡器芯片在应用中体现出丰富的优势:
- 简化NFC技术应用:ST25开发生态系统提供丰富的硬件和软件生态系统及文档,可简化实施并缩短产品上市时间。
- 适合各种应用环境:4x4 mm TQFN的微型封装和高输出功率可实现小尺寸的NFC方案。
- 出色的互动范围:动态功率输出功能可自动调整输出功率,优化功率传输并保持在认证范围内。
- 更长的电池寿命:低功耗卡片检测功能和优化的感应唤醒模式可实现低功耗并延长电池寿命。
- 完整的NFC解决方案:通过读卡器+标签方式,提供匹配良好且经过行业验证的产品组合,为消费者和工业市场实现轻松的NFC连接解决方案。
射频性能优化、低功耗卡片检测技术和动态功率输出(DPO)是两款芯片共同具备的关键特性。射频性能提升:ST25R200/R100可在相对高的输出功率下保持高的接收灵敏度,使读卡器可以通过尺寸更小的天线实现理想的读写距离, 从而为复杂天线设计环境的产品提供出色的设计裕度。

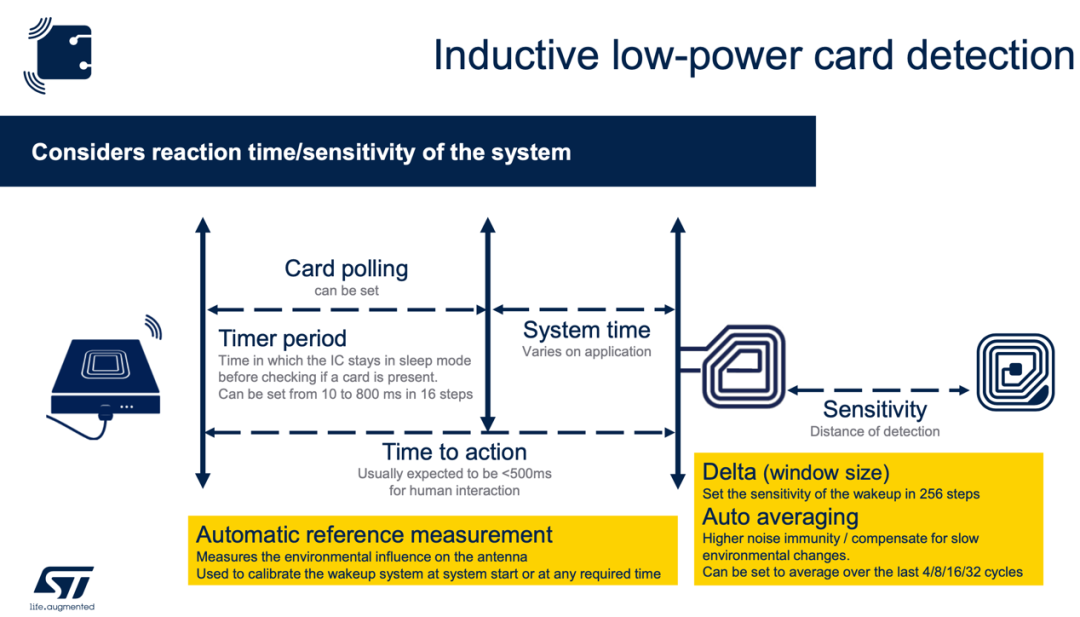

低功耗卡片检测(LPCD - Low Power Card Detection)技术:ST25R200/R100在感应唤醒功能上进行全新升级,支持全面配置的高灵敏度唤醒方案,低功耗检卡距离可以达到正常检卡模式水平,且整体检卡距离表现非常出色。

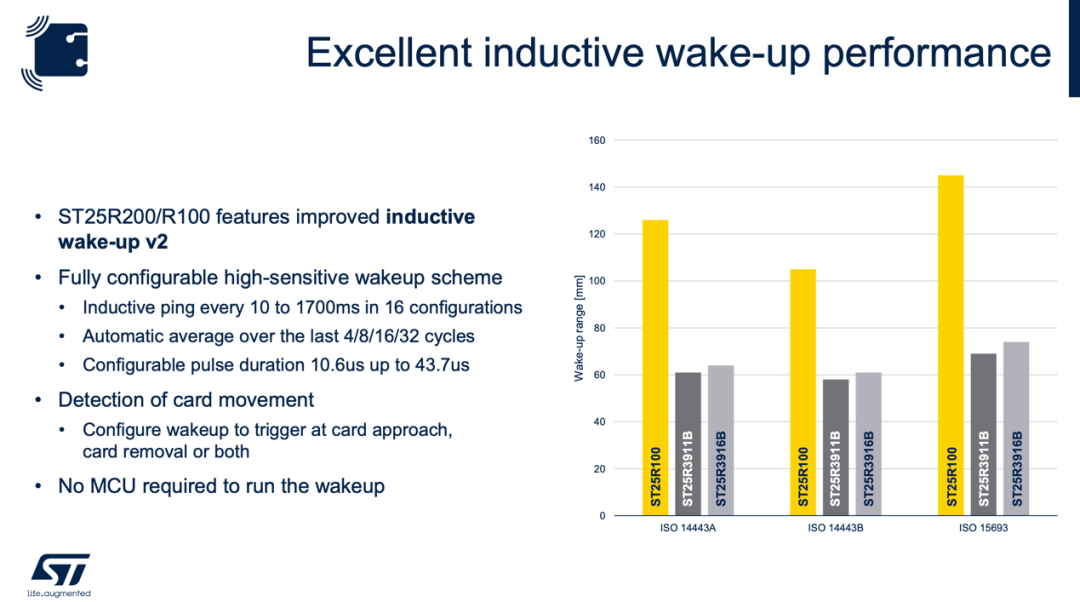

此外,全新的V2.0版本感应唤醒功能还支持卡片移动检测,将唤醒配置为在卡片接近和/或远离时触发,芯片能够自动检测标签/卡片的接近或移除,无需MCU即可运行唤醒功能,做到绝对的低功耗检卡。

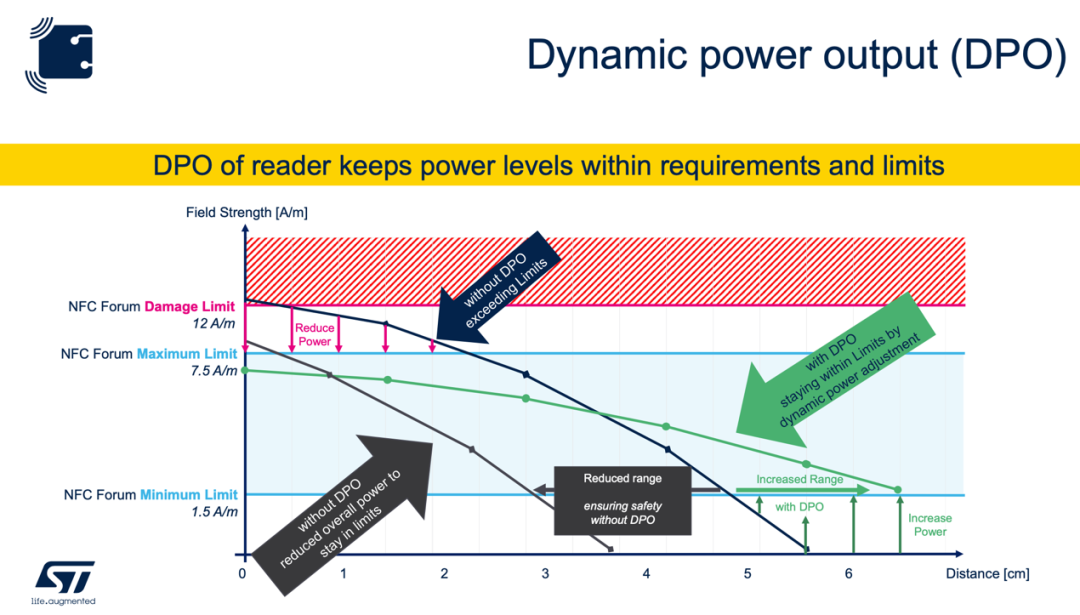

动态功率输出(DPO):能够自动调整芯片输出功率,使信号场强保持在规范限制之内,以优化效率和读写距离。ST25R200/R100的动态功率输出具有更大的调整范围和更精细的调整精度,可帮助用户产品轻松通过NFC认证测试。
ST25R200独特优势解析
作为高性能 NFC读卡器,ST25R200集成了一些ST25R100不具备的特性,如自动EMD抑制,OSP过冲保护,噪声抑制接收器等。

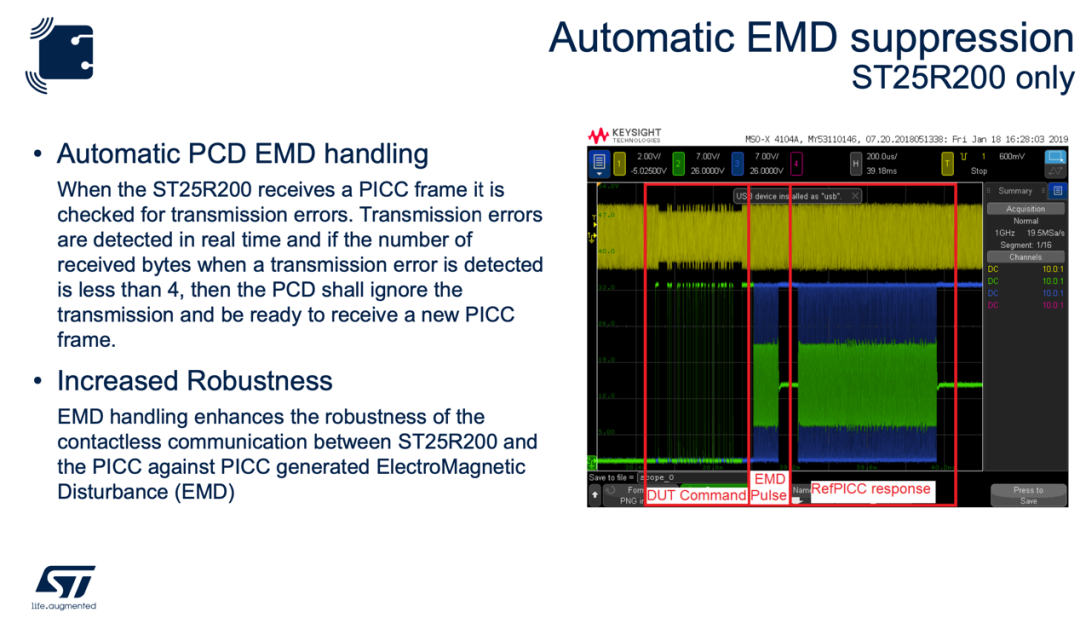

自动EMD抑制:
自动PCD EMD处理:当ST25R200接收到PICC帧时,会实时检查传输错误,如果检测到传输错误时接收到的字节数小于4,则PCD会忽略传输并准备接收新的PICC帧。
增强系统稳定性:EMD处理增强了ST25R200和PICC之间的非接触式通信对PICC产生的电磁干扰(EMD)的鲁棒性。

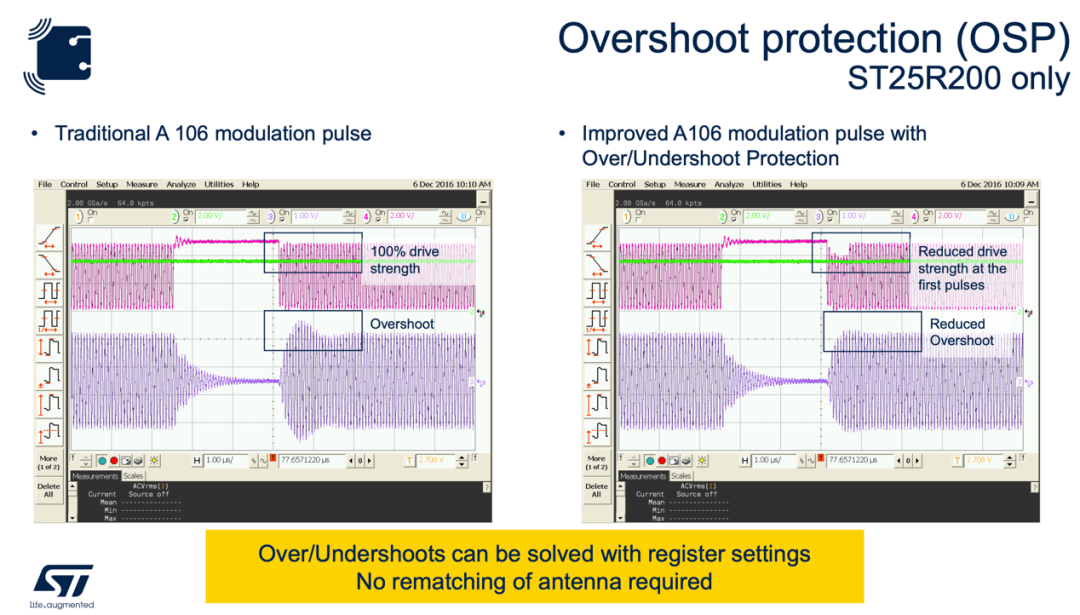

OSP过冲保护:统一调整波形,只需设置参数即可消除欠冲/过冲,无需重新匹配天线。
噪声抑制接收器:能提供正确解码,即使噪声水平(例如来自LCD显示器)超过卡片信号强度,仍然可以进行正确的解码;一旦接收器锁定卡响应,主动噪声抑制就会立即启动。
丰富的生态系统支持

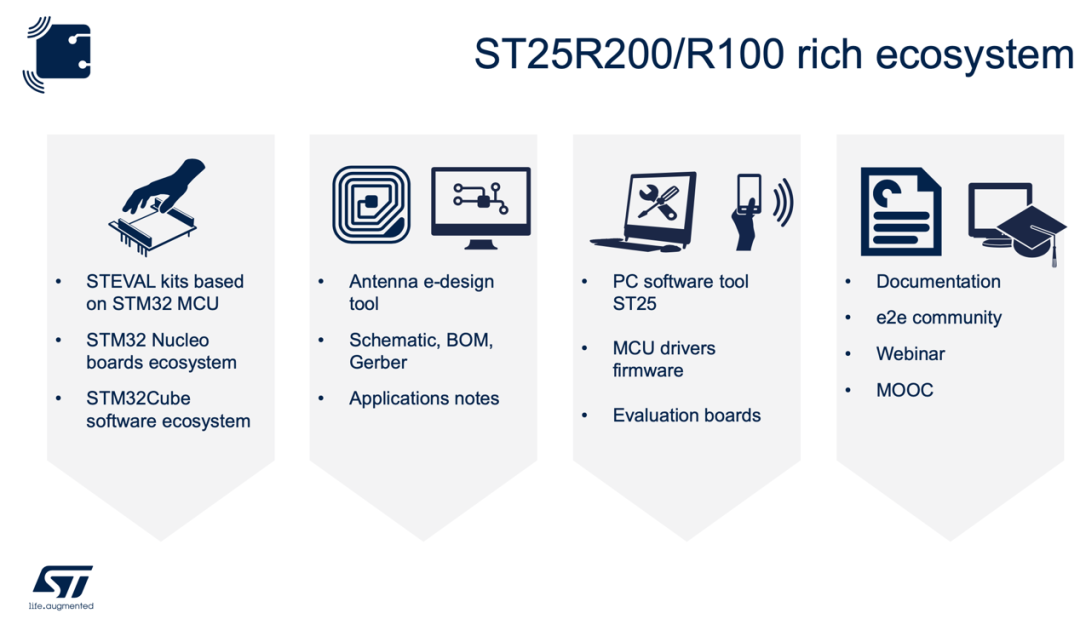

ST为用户提供了丰富的开发资源,以支持用户快速开发出创新的NFC解决方案:基于STM32 MCU的STEVAL套件,STM32 Nucelo板生态系统,STM32Cube软件生态系统天线在线设计工具,原理图、BOM、Gerber,应用笔记,PC软件工具ST25,MCU驱动程序固件,评估板文档,e2e社区,网络研讨会,MOOC。

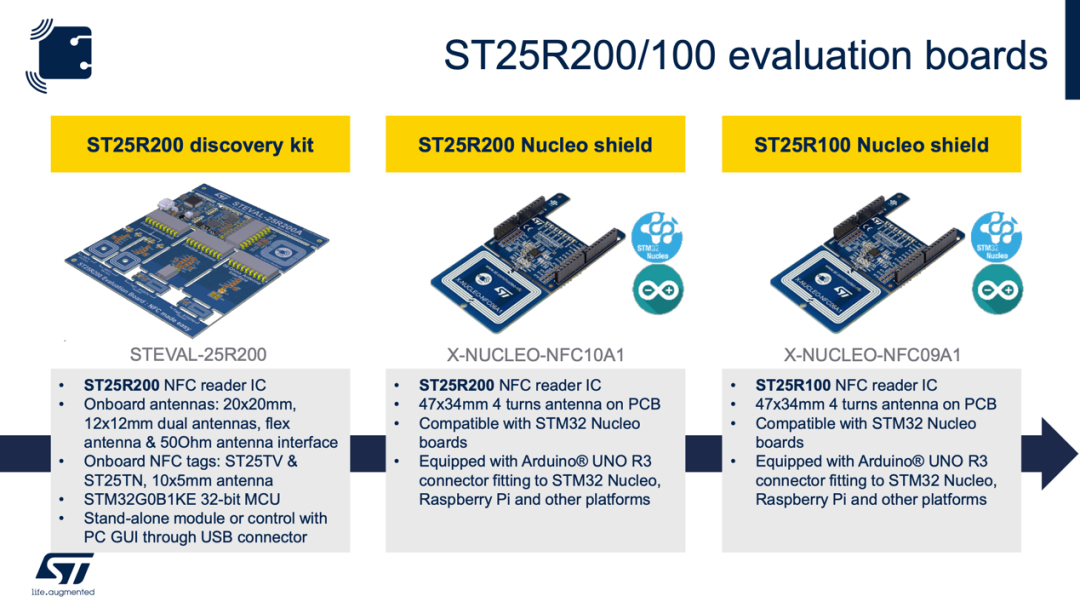

目前,ST已推出多款适用于ST25R200/R00读卡器的评估板:
ST25R200 探索套件:STEVAL-25R200
ST25R200 Nucleo shield:X-NUCLEO-NFC10A1
ST25R100 Nucleo shield:X-NUCLEO-NFC09A1
此外,ST还提供eDesign天线匹配工具,该在线NFC天线计算器可帮助创建ST25R100/200天线匹配网络。
同时,ST也致力于打造良好的开发生态,与专业的系统集成商、模组商、天线设计制造商等建立了广泛的伙伴关系,可以快速为用户集成NFC方案提供所需资源。
