AiP29302是一款大电流、高精度、低压差稳压器电路。在满载3A输出的条件下，输入输出压差仅370mV、地端电流仅37mA。该电路不仅适用于大电流，还适用于小电流、极低压差的电源系统。

电路内置过流保护、输入极性错误保护、过热保护及瞬态尖峰电压保护功能。电路有一个TTL兼容的使能端，可控制电路进入待机状态，在待机状态下电路功耗极低；在不使用时可将使能端于电路输入端相连。

  
Main feature  主要特点

• 输出电压可调
• 大电流驱动能力：3A
• 低接地电流
• 低压差
• 防反接和过流保护
• 待机功耗低
• 封装形式：TO-220-5、TO-263-5

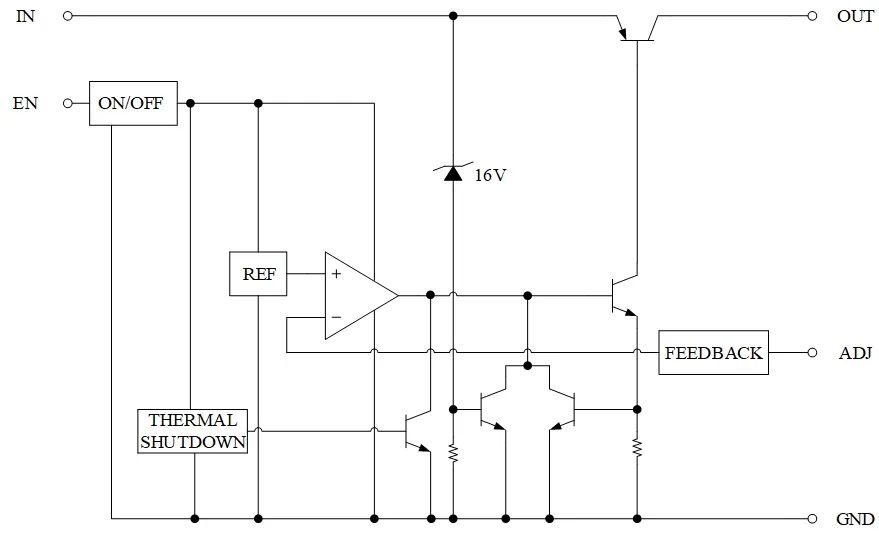

Functional block diagram  功能框图

Pin arrangement diagram 引脚排列图

  TO-220-5

  TO-263-5

  
Typical application diagram  典型应用图

  
Application field  应用领域

Conclusion  结语

AiP29302设有使能端，在方案应用中不工作时可降低功耗，是一款高性能低成本的稳压器，该电路可兼容MIC29302和LM29302。

除此之外，中微爱芯已开发的双极型LDO有AiP78XX系列、AiP79XX系列、AiP317、AiP1117系列等，涵盖正电源稳压器、负电源稳压器、低压差正电源稳压器、输出电压调整电路等多种类型，提供多款不同输出电压与输出电流的电路供客户选择。

现将中微爱芯LDO系列产品罗列在下表，如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
