南芯科技(证券代码:688484)宣布推出专为车载摄像头模块设计的高性能电源管理芯片 (PMIC) 系列。凭借“高集成、高效率、高可靠”的优势,该 PMIC 系列仅用单颗芯片即可实现安全高效的车载摄像头电源管理,助力客户提升 ADAS 系统的集成度,为更高级别的智能驾驶提供支持。该系列均已通过 AEC-Q100 认证,其中,SC6201Q 已实现规模量产,SC6205Q 和 SC6208Q 等后续产品即将进入送样阶段。
高集成:单芯片解决方案
随着智能驾驶技术的发展,车载摄像头作为“汽车之眼”,是自动巡航、自动泊车等 ADAS 功能不可或缺的核心组件。据相关机构预测,到 2025 年,国内乘用车摄像头总搭载量将超 1 亿颗,平均搭载数量将增长至 4.9 颗,相比 2021 年几乎翻倍。这一趋势要求车载摄像头模块尺寸更加轻量化和小型化,从而在有限的空间内集成更多模块。

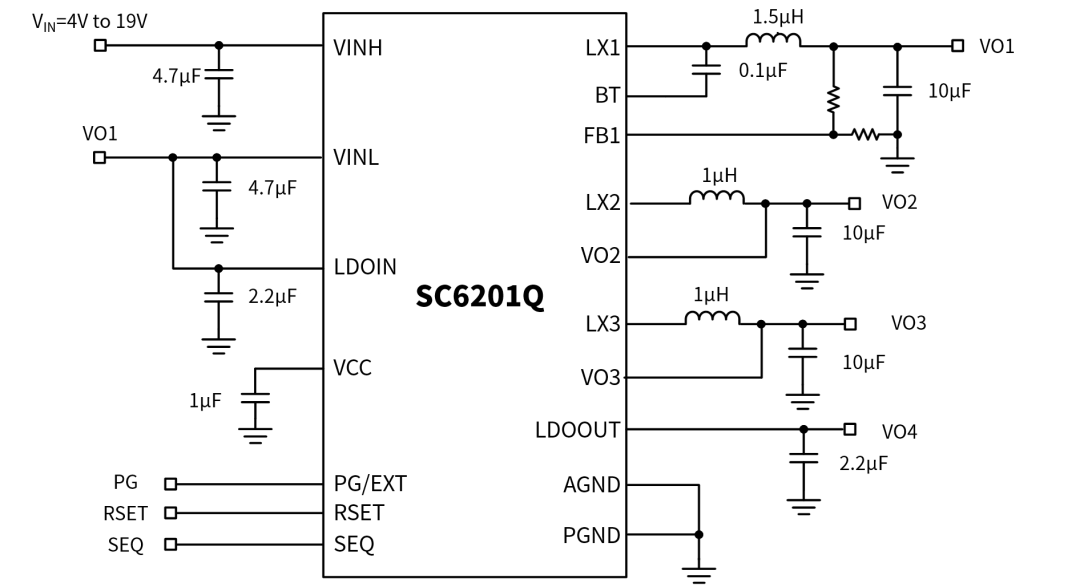

南芯车载摄像头 PMIC 系列将多颗降压转换器和低压差线性稳压器 (LDO) 集成到单颗芯片,通过多级降压提供稳定和可调节的电压输出,以满足不同图像传感器不同电压级别的供电需求。以 SC6201Q 为例,芯片集成了 1 个高压降压转换器、2 个低压降压转换器和 1 个 LDO,大幅节省客户 PCB 面积,减小产品尺寸。
由于生产商的差异,不同车载摄像头模组的驱动电压设置和序列控制各不相同,需要外部元件配置。SC6201Q 可通过在 SEQ 和 RSET 引脚对地连接不同电阻来配置调整 CMOS 图像传感器的上电时序和模拟供电电压,系列后续产品还计划通过 I2C 接口直接配置,进一步减少外部元件数量,简化模组电源设计,让车载摄像头模块更加小巧。
该系列 PMIC 支持电池直接供电及同轴电缆供电,适用于环视、侧视、前视、舱内等几乎所有车载摄像头模组。
高效率:优化温升与图像质量
摄像头通常安装在汽车外部,对温度敏感,过高的温度会导致热噪声增加,降低图像质量。因此,高效率的电源管理芯片对维持摄像头稳定运行和提供高质量图像至关重要。

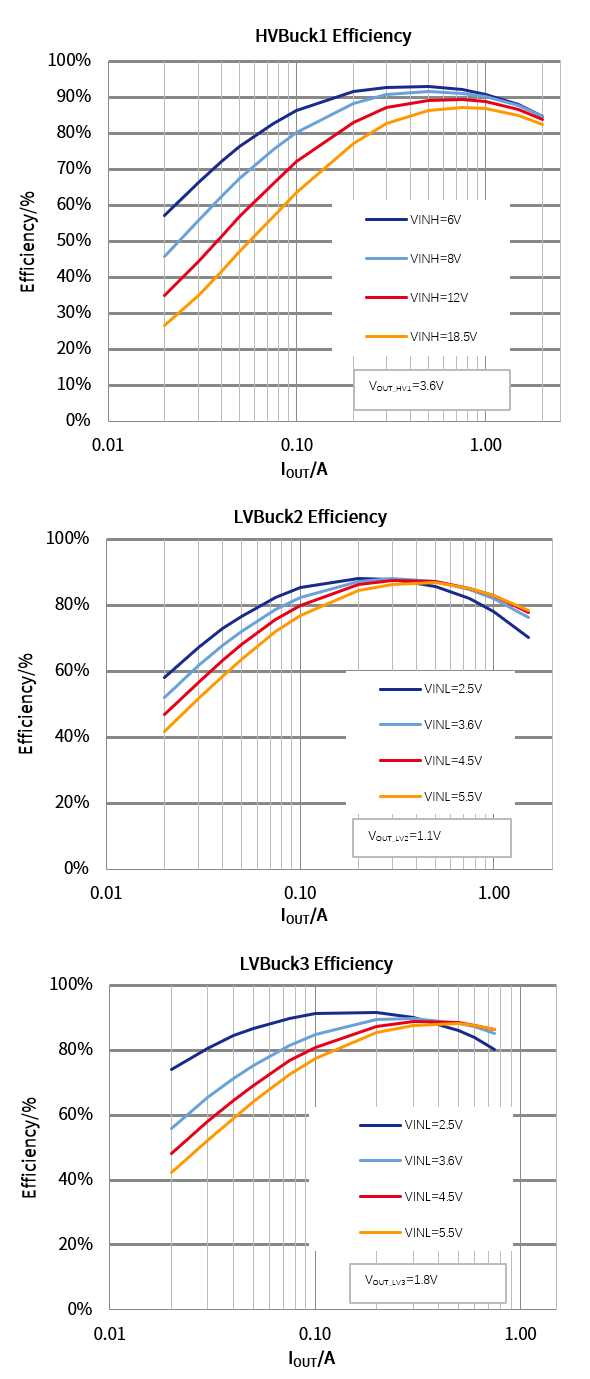

凭借南芯在降压转换器领域的丰富积累,最新车载摄像头 PMIC 系列支持宽输入电压,拥有出色的能量转换效率。以 SC6201Q 为例,其高压降压转换器支持 4V 到 19V 的输入电压,以及可调的输出电压和 2A 输出电流,为低压降压转换器和 LDO 供电。低压降压转换器的输入电压范围为 2.7V 到 5.5V,采用固定输出电压,支持 1.5A 和 0.75A 的输出电流。降压转换器的峰值效率分别可达 93.0%、87.4%、91.7%。

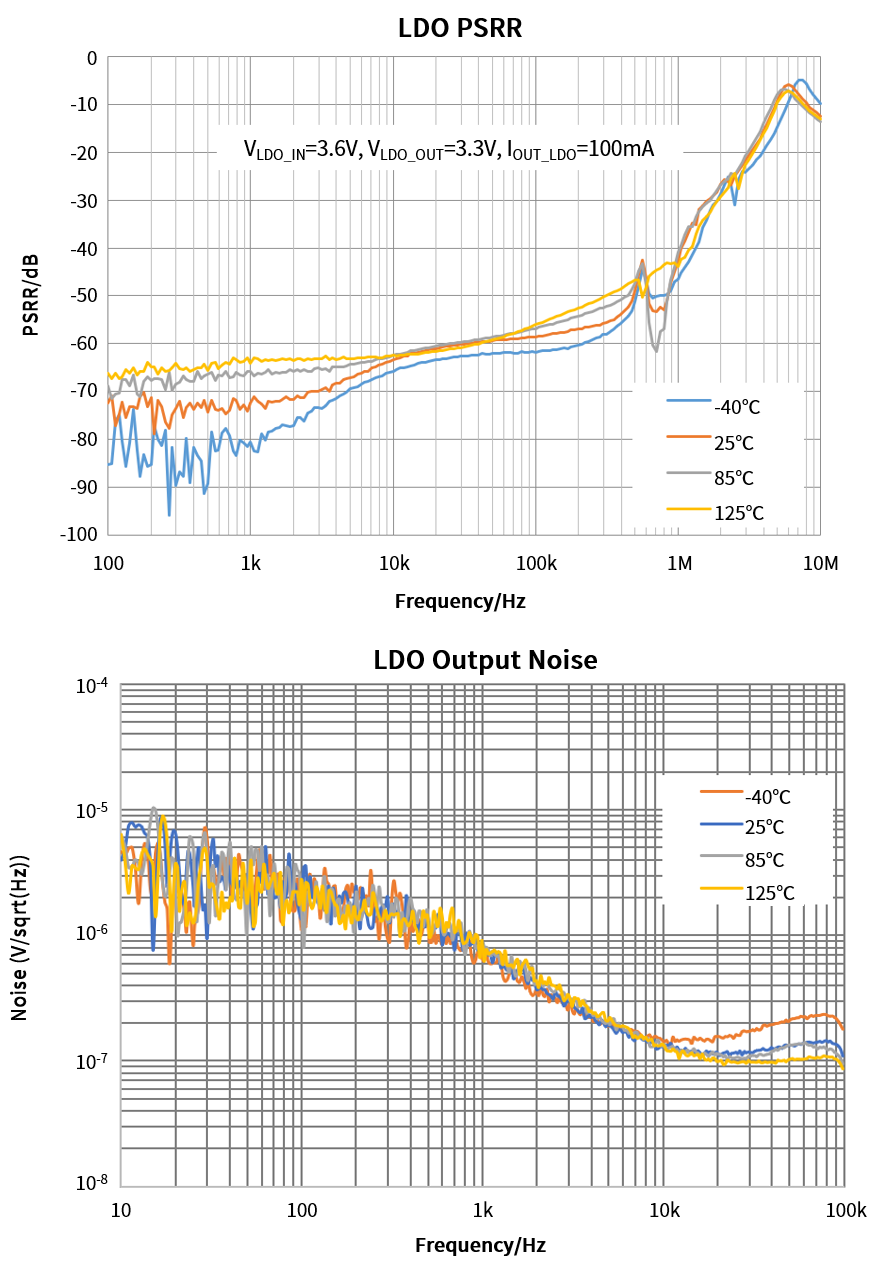

芯片集成的 LDO 同样具备高稳定性,1kHz 环境下的电源抑制比 (PSRR) 可达 70dB,典型场景下的输出噪声低至 60μV。
高可靠:多重保护,无惧干扰
这款 PMIC 系列的所有开关转换器均工作在 2.2MHz 固定频率的 PWM 模式,集成展频和移相技术,以优化 EMI 表现,无需使用共模扼流圈即可通过最严苛的 CIPSR 25 Class 5 标准。
该系列也支持多种保护功能,针对输入欠压与过压、输出欠压与过压均设置了保护机制,并支持逐周期电流限制和热关断保护。
南芯科技车规级产品家族
南芯科技汽车解决方案面向未来绿色和智能的出行方式,涵盖车载充电、智能座舱、智能驾驶和车身控制等应用,致力于为客户推出一站式芯片解决方案。我们扎根于客户研发场景,基于客户应用不断进行定制设计迭代,帮助客户在汽车核心应用领域更快地设计出效率更高、集成度更高、安全性更高的产品。
