日清纺微电子株式会社开发的一款用于高精度GNSS (GPS、GLONASS、Galileo、北斗等) 的射频前端模块 (FEM) NJG1186从5月开始进入量产阶段。

NJG1186是一款支持L5/E5/B2/G3/L2C频段 (1164MHz至1228MHz) 的1.2GHz FEM产品，内置有Pre-SAW滤波器和低噪声放大器 (LNA) (参见图1)。

图1. 工作频率 *1

近年来，汽车、无人机、可穿戴设备等需要高精度定位的设备越来越多。为了实现高精度定位，器件需要有能接收多频段信号的能力，除了常规的1.5GHz频段外，还需要支持1.2GHz频段的信号。


此外，由于 GNSS 安装在各种设备中，因此会预想到在各种环境中使用，而对于不同使用环境有不同的要求，比如室外的高防潮性和小型设备的节省空间等。
为了满足这些要求，日清纺微电子在进一步扩大用于高精度 GNSS 的 FEM 产品阵容。

【参考消息】
本产品的升级版NJG1186-A符合AEC-Q100 grade 2和VDA 6.3标准，预计将于8月开始量产。

致歉：由于各种原因，NJG1186-A的生产开始日期延后，对此我们深表歉意。(2023年6月23日) 

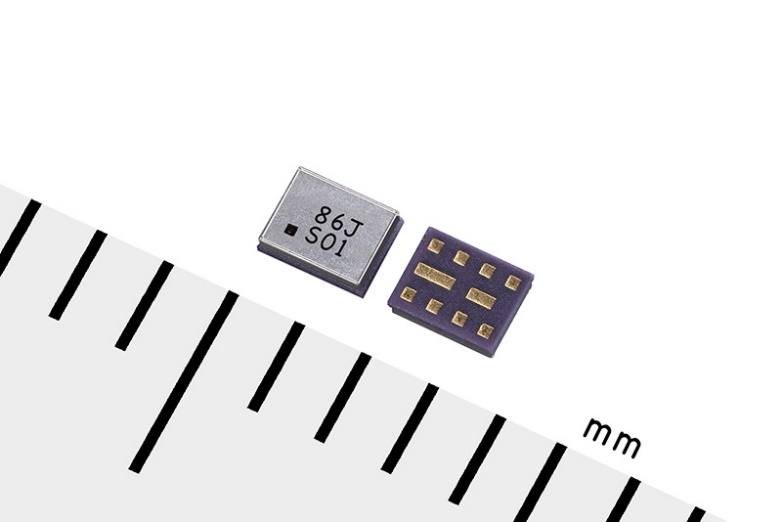

图2：NJG1186 (HFFP10-JL 封装)

*1 ) "图1. 工作频率 "的一部分已被修改。（2022年7月28日）

产品特点

  1. 在1.2GHz频段具有高增益和低噪声系数 (NF) 特性

  在1.2GHz频段 (1164MHz至1228MHz) 实现了19.5dB*的高增益和1.7dB*的低噪声系数 (NF)。(*包含SAW滤波器损耗)。

  2. 高密封和高可靠性封装

  采用了有金属盖的高密封封装 (封装尺寸:1.57×1.23×0.47mm)，实现了高可靠性。最适合用于车载电子设备及屋外用途。

  3. 小型封装

  在1.57×1.23×0.47mm尺寸的小封装里装有SAW滤波器和LNA。这能够减少实装面积。

  4. 和NJG1159搭配使用能够高精度定位

        将本产品和1.5GHz频段的FEMNJG1159一起使用，可配置出多模GNSS (multi-GNSS) 电路，能够提供更高精度的定位。请参考图3的多模 GNSS (multi-GNSS) 应用示例。

应用示例

图3. 多模 GNSS (multi-GNSS) 应用示例

NISSHINBO用于GNSS的系列产品
