基础半导体器件领域的高产能生产专家Nexperia(安世半导体)近日宣布推出NXF6501-Q100、NXF6505A-Q100和NXF6505B-Q100。这些是符合AEC-Q100标准的推挽式变压器驱动器,可用于设计小型、低噪音和低EMI的隔离电源,适用于牵引逆变器和电机控制、DC-DC转换器、电池管理系统和电动汽车(EV)中的车载充电器等一系列汽车应用。这些变压器驱动器还适用于电信、医疗应用、仪器仪表和工业自动化设备、太阳能逆变器、电表和可编程逻辑控制器(PLC)等工业应用。
NXF650x(A/B)-Q100系列可通过2.25 V至5.5 V电源驱动小型中心抽头变压器,具有高输出电流(5 V 时为 1.2 A)和高效率(高达 90%)。为了实现小尺寸设计,这些变压器驱动器具有 440 kHz(NXF6501 和 NXF6505B)或 160 kHz( NXF6505A)内部振荡器和栅极驱动电路,可产生互补输出信号以驱动内部接地参考的n沟道电源开关。或者,可以从外部向NXF6505A和NXF6505B施加时钟信号,以实现对开关谐波的精确控制,或者同步运行多个变压器驱动器。此外,NXF650x(A/B)-Q100系列采用压摆率控制和扩频时钟(SSC)来实现超低噪音和电磁干扰(EMI)。
NXF650x(A/B)-Q100系列还包括全面的内部保护功能,如带打嗝模式的过流保护(1.7 A)、欠压锁定、热关断和先断后合电路,以确保安全运行。此外,这些变压器驱动器具有软启动(~5毫秒)功能,可防止使用大负载电容器上电期间出现高浪涌电流。最后,这些器件具有故障安全输入,可防止本地电源反向供电,从而无需进行上电时序控制。

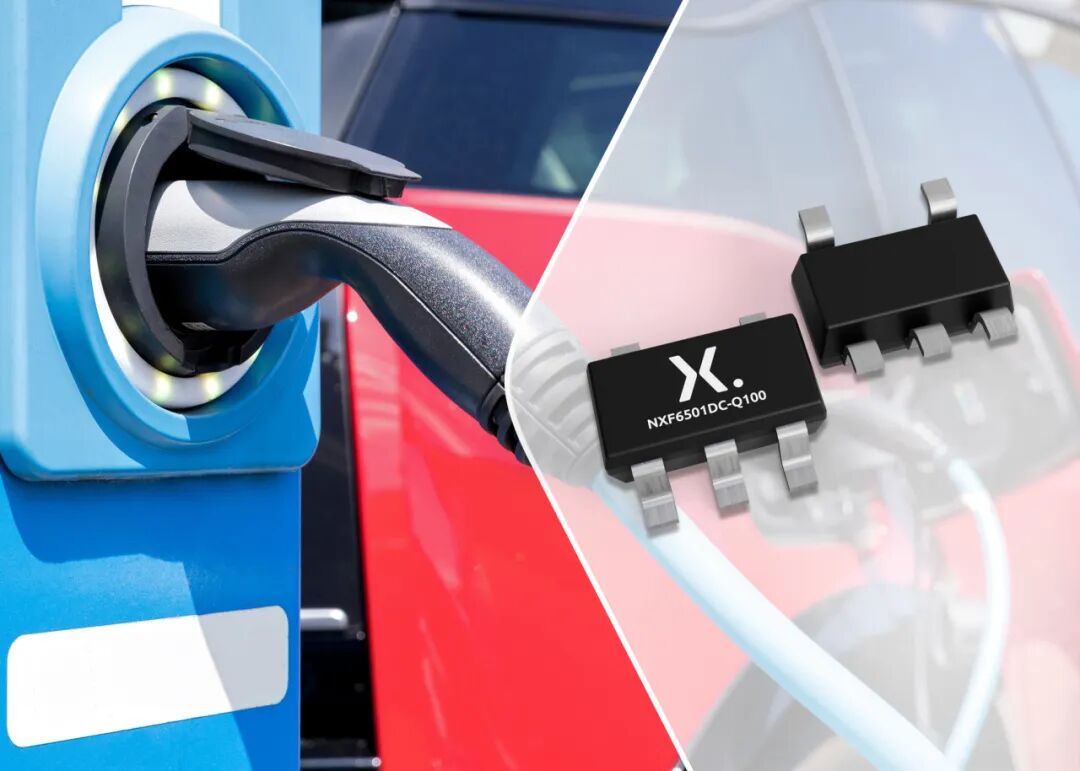

这些器件采用紧凑的行业标准尺寸,例如5引脚SOT8098 (TSOT5)和6引脚SOT8061 (TSOT6)封装,可在-55℃至125℃的环境温度范围内安全运行。
