12W充电器--充节电池红绿灯指示优选方案

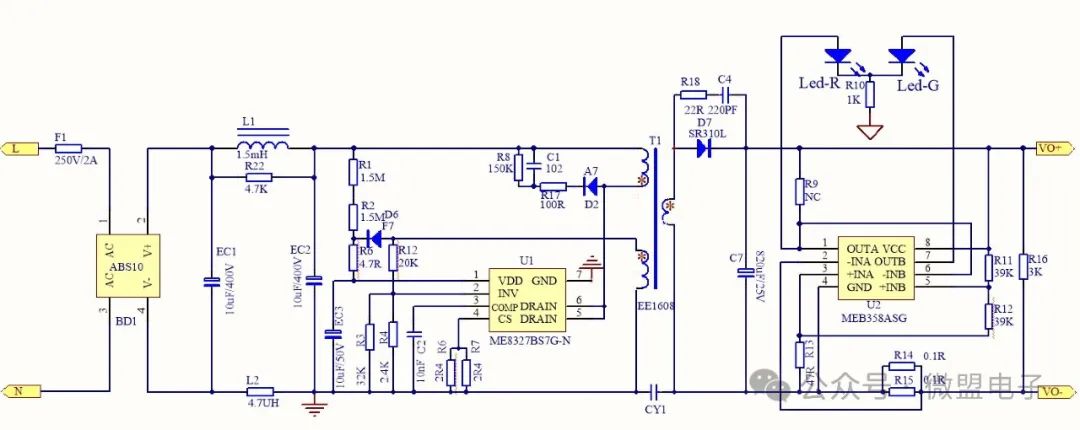

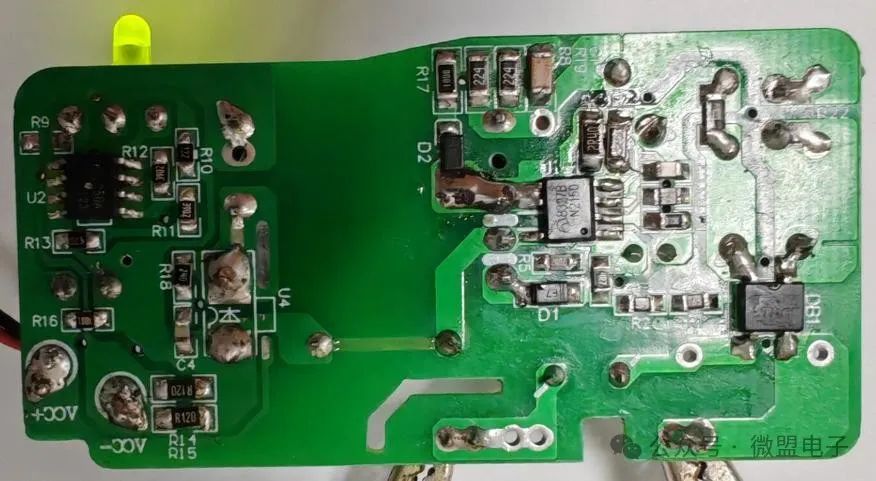

随着智能家电的普及，锂电池应用愈发广泛。本期介绍红绿灯转换锂电充电方案：ME8327BS7G-N + MEB358ASG

前端主控ME8327BS7G-N原边AC/DC转换器，实现12.6V1A的恒流恒压；

后端通过MEB358ASG比较器实现红绿灯转变：

> 当”+”输入端电压高于”-”输入端时，电压比较器输出为高电平;
> 当”+”输入端电压低于”-”输入端时，电压比较器输出为低电平;

通过电流采样比较当充电时：

>较大电流走过时为高电平输出转红灯亮；
>过小电流走过时为低电平输出转绿灯亮；

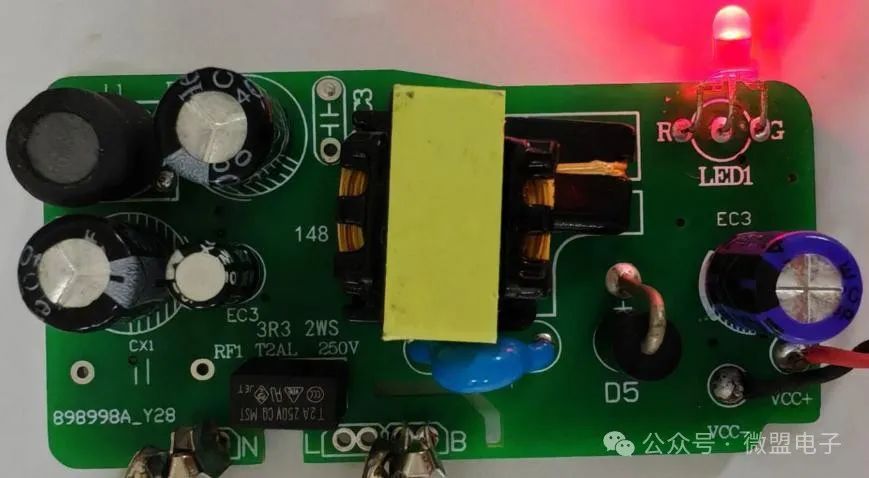

实现当充饱后红转绿灯，完成智能识别电池是否充饱。

■ ME8327-N 是一款原边反馈准谐振模式的 AC/DC 电源控制芯片

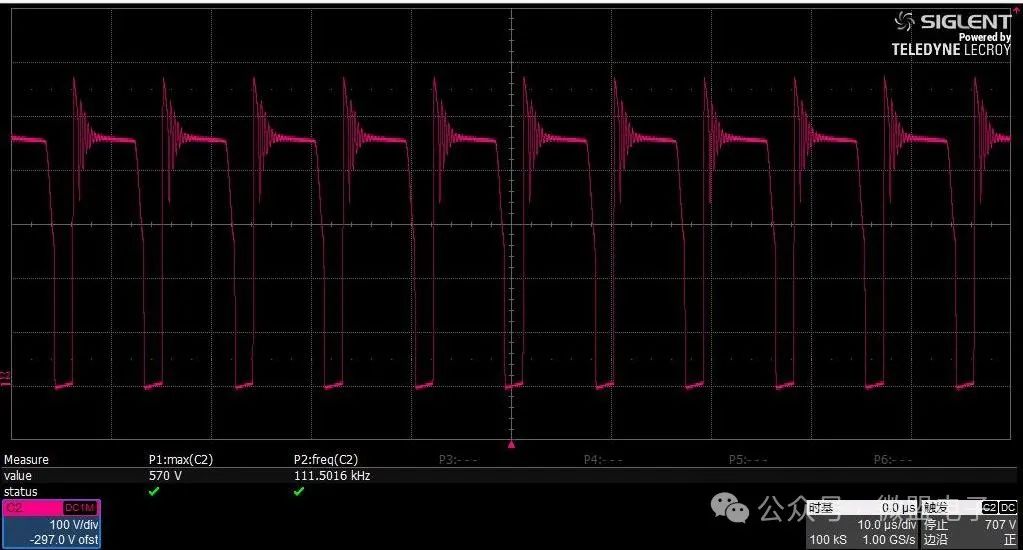

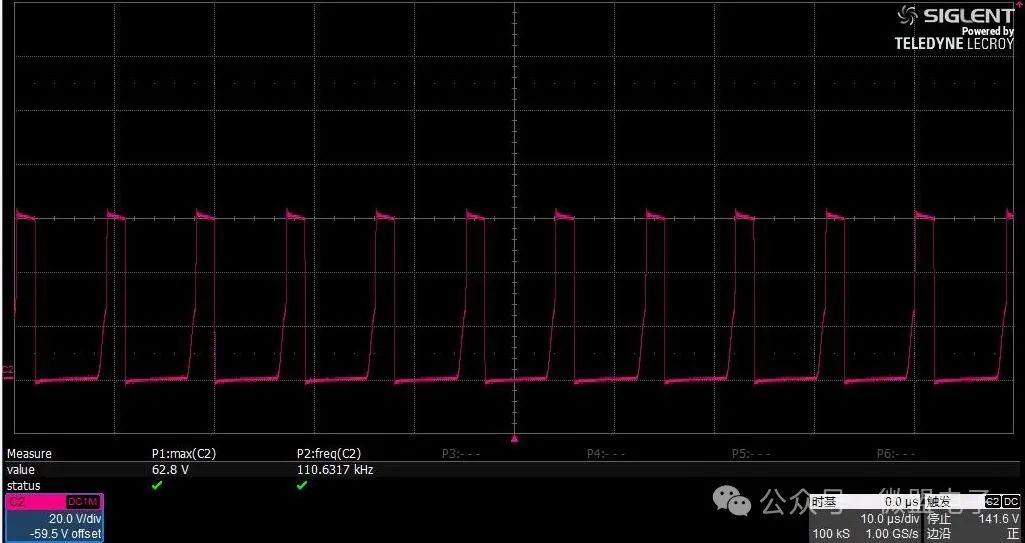

（1）内部集成了 650V/2A 的高压功率 MOS ，最大功率15W

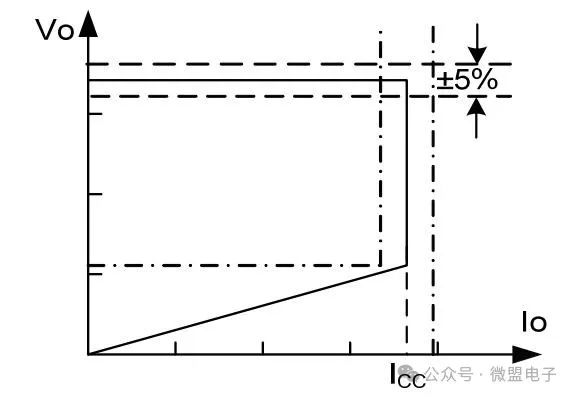

（2）实现±5%的恒压恒流精度

（3）效率满足六级能效要求

（4）内置软启动

（5）输出过压保护

（6）VDD欠压保护(UVLO)，过压保护及钳位

（7）过温保护

■ MEB358ASG 是一款双通道运算比较器

（1）工作电压范围：单电源：3V~36V

（2）内部频率补偿

（3）开环增益高：100dB（典型值）

（4）低输入偏置电流：20nA（典型值）

（5）低输入失调电压：2mV（典型值）

（6）低静态电流：0.5mA（典型值）

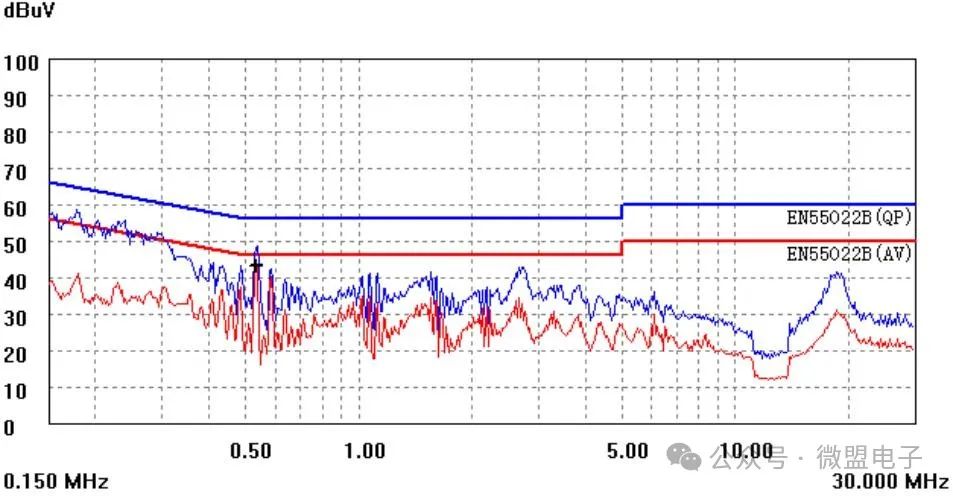

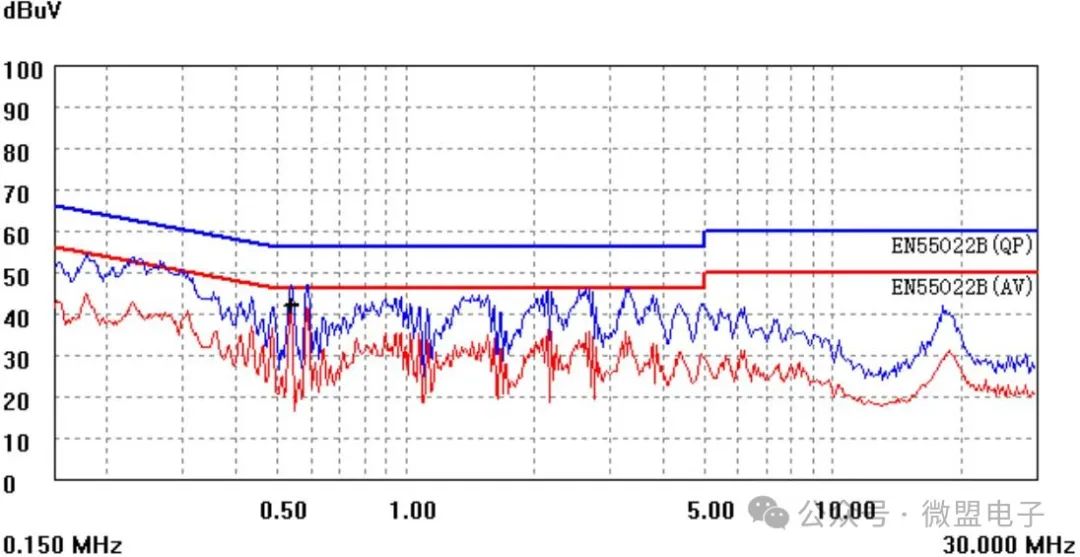

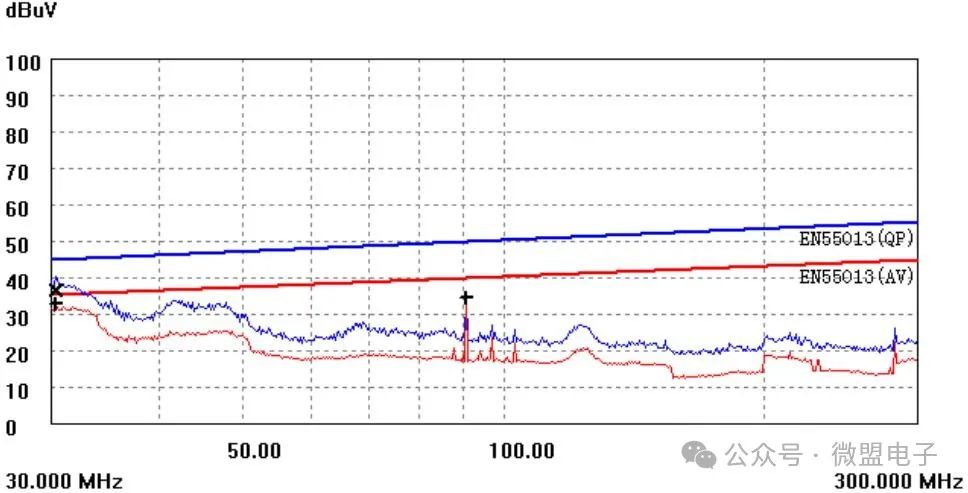

对于输出不同功率要求可以选择微盟电子原边控制——ME83XX系列等内置Max做30W来选型匹配MEB358ASG来设计方案：
