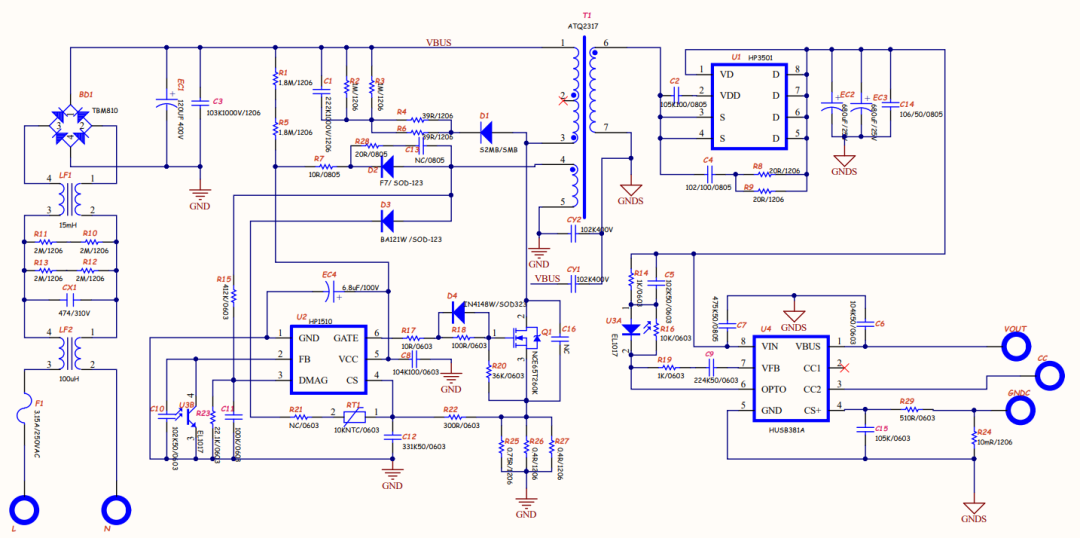

对于快充方案感兴趣的朋友，今天想分享一个高效且实用的HP1510+HP3501+HUSB381A 65W组合方案，AC-DC和协议芯片均来自慧能泰最新研发的产品，这才是靠谱的65瓦功率快充高性能方案。

该方案配置带线Type-C端口，支持PD 65W输出，可为市面上主流手机，平板和电脑充电，AC-DC采用慧能泰HP1510+HP3501电源方案,该方案支持DCM,QR,CCM多种工作模式，使设计更灵活。拥有次级肖特基短路保护，变压器饱和保护，输出过压，输入过压，过温等全面保护使得应用更安全。协议部分搭配慧能泰专为带线应用而生的HUSB381A,外围简洁内置开关MOSFET,使得PCB布局更简单高效，SOP-8的封装满足波峰焊工艺。

PDO报文方面，显示USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，以及5-21V3A一组PPS电压档位。

协议芯片HUS381A可选择不同的广播。详细内容见下表。

方案效率

经实测，该方案在高低压输入，不同广播输出时均能保持高效率。

HP1510是一款AC-DC开关电源转换器控制芯片，具有很宽的VCC电压范围，适用于65W的PD快充应用。HP1510具有极低的启动电流和工作电流，提供绿色模式（Green Mode）、脉冲模式（Burst Mode）功能和谷底开启功能，降低待机功耗。HP1510内置了抖频功能、斜坡补偿、前沿消隐功能、线电压补偿功能以及多档输出电压的自适应环路增益调节功能。HP1510采用恒流源驱动输出，可以很好的改善开关电源系统的EMI性能。

HP1510提供了多种自动恢复保护模式，包括：逐周期电流限制（OCP）、过温保护(OTP)、输入电压欠压和过压保护、VCC过压保护、次边肖特基短路保护、低压关闭（UVLO）、过功率保护（OPP）。HP1510 提供 SOT23-6L 的封装。

产品特性✦

🔹宽范围VCC工作电压（8.6V ~ 92V）

🔹低至0.8mA的工作电流，2μA启动电流

🔹上管恒流源驱动，改善EMI性能

🔹自动频率抖动功能

🔹内置前沿消隐与斜率补偿

🔹软启动功能降低SR Vds应力

🔹内置多重保护：逐周期电流限制保护，过温保护，输入电压欠压/过压保护，VCC 过压保护，次边肖特基短路保护，低电压关闭，过功率保护

🔹SOT23-6L 封装

HP3501是一款设计用于反激拓扑的同步整流控制器，适用于各种中小功率的快速充电器/适配器。它集成了同步整流控制逻辑以及用于同步整流的功率MOSFET，提供了最简的副边同步整流解决方案。HP3501仅仅消耗250μA的静态电流，在轻载状态下可以有效的节省静态功耗，同时，其支持的最大开关频率也高至200kHz，覆盖了中小功率的常用工作频率范围。

集成的功率MOSFET有低至14mΩ的导通阻抗，同时也实现了超快的侦测与关断，相比于二极管整流方式，HP3501可以有效的提升系统的整体效率。HP3501具备自适应高边和低边应用的能力，两种连接方式下均可正常工作。内置的功率MOSFET在电流正向流动时可以自动导通，芯片的控制逻辑可以自动适用反激模式下的不同工作模态，包括 QR/CCM/DCM等。

产品特性✦

🔹自适应高边和低边应用场景

🔹低至250μA的静态电流

🔹内置14mΩ的100V MOSFET

🔹低至10ns的关断延迟时间

🔹支持反激拓扑的QR/DCM/CCM控制模式

🔹最大开关频率支持至200 kHz

🔹单封装SOP-8L

HUSB381A是慧能泰半导体全新推出的一款采用SOP8封装的集成MOS的USB PD Source芯片，带CC1和CC2引脚，支持不可分离线缆（Captive Cable）PD适配器和纯PD快充充电器应用。HUSB381A支持最大功率20V5A 100W应用，支持波峰焊和红胶工艺。

产品特性✦

🔹符合USB Type-C 2.1和USB PD 3.1标准

–支持5V、9V、12V、15V、20V FPDO

 –支持2个APDO

🔹集成 VBUS 电源路径开关

🔹支持恒压环路 (CV)

🔹多种线损补偿选项

🔹集成过压保护 (OVP)、欠压保护 (UVP)、欠压锁定 (UVLO)、过流保护 (OCP)、快速过流保护 (FOCP) 和热关断 (TSD) 保护

🔹SOP-8L封装

🔹USB IO引脚具有±2kV HBM ESD额定值
