近年来，根据汽车功能安全设计的要求，为了确保系统稳定运行和早期发现故障，需要追加电压监控功能和冗余设计的电子控制应用在不断增加。因此，对从外部监控微控制器( MCU )的看门狗定时器( WDT )和输出电压监控复位功能的高精度需求也在不断增加。
“NP4271”系列是将时间设定精度良好的WDT、高精度输出电压升降监控复位和瞬态响应特性良好且输出电流500mA的LDO单片化，有助于系统的小型化，可以构建功能安全所需的稳定运行和安全性更高的系统。
LDO的输入电压范围为4.0V至40V，输出电压有3.3V和5.0V两种，输出电压可在较宽范围的条件下（VIN＝6V to 40V, Io=5mA to 500mA, Ta=-40°C to 125°C）实现±2.0%的高精度。 输出电压监控复位有两种类型：A 版本同时监控低边和高边，B 版本仅监控低边。低边检测精度：VDETL ±2.0%（Ta = -40°C to 125°C），高边检测精度：VDETH±5.0%（Ta=-40°C to 125°C）。 WDT的时间设定精度为高精度，其中WDT监测时间精度为±20%（Ta = -40°C to 125°C）、WDT复位时间精度为±20%（Ta = -40°C to 125°C），因此有助于提高系统的安全性和部件选择的自由度。
预想应用包括有前照灯和空调控制面板的车载ECU等，NP4271的品质等级为P级，适用于底盘车身控制和驾驶舱系统。
产品特点

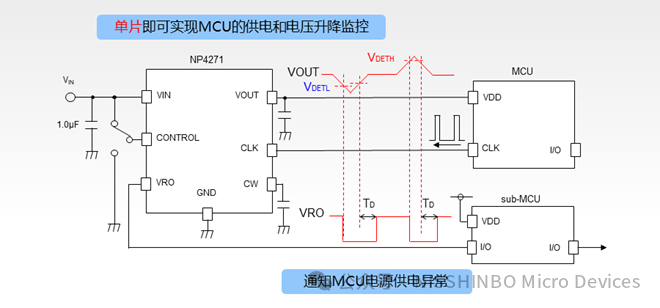

1. 内置输出电压升降监控功能和WDT功能，实现了高度稳定的系统和小型化
在车载应用中，为了系统的稳定运行和快速确定故障，越来越多的应用需要电压监控功能和冗余设计。NP4271系列组合了多种功能，不仅提高了系统的稳定性和安全性，还有助于系统小型化。

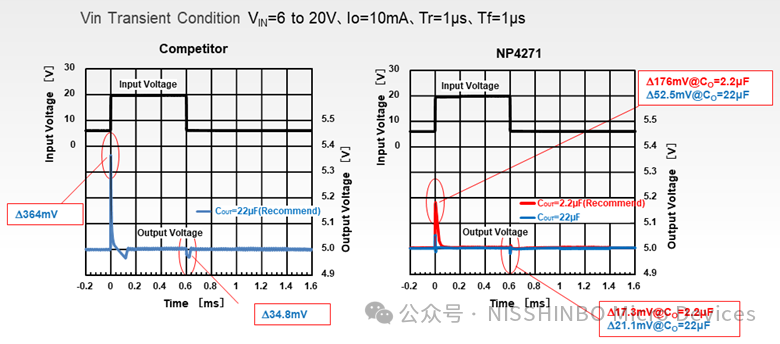

2. 良好的输入瞬态响应特性有助于系统稳定运行
当电源线VIN上连接多个负载时，负载的工作状态可能会导致电源线波动，这样会影响到输出电压。NP4271系列的输入瞬态响应特性良好，能够抑制输出电压的波动，有助于系统稳定运行。
