Micro-Fit+连接器系列产品可在空间受限的应用场合中连接大电流电路，具有多种功能选项， 且其插配力降低40%，从而提高了设计灵活性和装配效率。

特色优势

有助于防止电弧的出现

连接接口两侧的触点完全隔离

  
满足欧洲电气要求标准

采用符合V-0标准且耐电热丝高温的树脂材料

  
保证插座内端子的稳定性和安全性，便于操作人员进行装配

采用增强型端子固位架（TPA）设计

  
防止错配

不同于标准的Micro-Fit 3.0连接器，独特的区分插接方向设计

  
提供弹夹和焊盘，用于在电路板上进行表面贴装，以提高强度和可靠性，有助于灵活设计印刷电路板

针座采用表面贴装技术（SMT）和通孔技术（THT）

  
有助于确保正确的对配方向

与标准的Micro-Fit 3.0连接器不兼容，塑壳可以全面区分插接方向

  
耐受260摄氏度的回流焊高温

提供耐受回流焊高温的选件

  
插配力减少40%

与标准Micro-Fit 3.0相比，其独特的设计减轻了工作强度，减少了操作员在装配过程中的疲劳，降低人工成本，节省时间和资源

  
便于设计人员进行灵活设计

节省电路板空间

市场和应用

01  消费类产品

• 复印机
• 冰柜
• 3D打印机
• 冰箱
• 自动售货机
• 洗衣机 

02电信/网络

• 路由器和交换机
• 服务器
• 存储器

清洁能源

• 太阳能  

03  医疗

• 诊断设备
• 病人监护仪

汽车

• 遥测
• 非关键应用场合

  

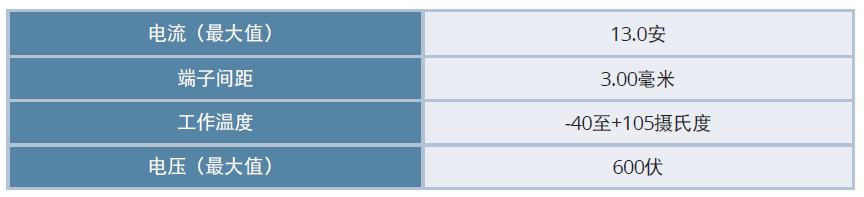

规格参数

参考信息
包装：袋子、托盘、卷盘

UL文件编号：E29179

CSA文件编号：LR19980

对配器件：

206832系列、206461系列、

215759系列、223794系列、

配套器件：

206460系列、206461系列、

 206461系列、206462系列、

所用端子：

 206460系列

设计计量单位：毫米

是否符合RoHS指令：是

是否无卤素：是

是否耐受电热丝高温：是

  
电气参数

电压（最大值）：600伏交流（有效值）或直流

电流（最大值）：13.0安

接触电阻（最大值）：10毫欧

绝缘耐压：无击穿

漏电流<5毫安

绝缘电阻（最小值）：1000兆欧

  
机械参数

端子间距：3.00毫米

触点插入力：14.7牛（3.3磅力）

最大插入力

触点对塑壳的抓握力：24.5牛（5.5磅力）

对印刷电路板的插入力：13.7牛（3.1磅力）

最小抓握力

 插配力（最大值）：每路7.0牛，镀锡版本

                           每路1.0牛，镀金版本

  拔脱力（最小值）：每路1.4牛，镀锡版本

                            每路0.2牛，镀金版本

物理参数

塑壳：玻纤填充液晶聚合物

触点：高铜合金

电镀：镀镍后镀金或锡

印刷电路板厚度：1.57毫米标准厚度

工作温度：-40至+105摄氏度
