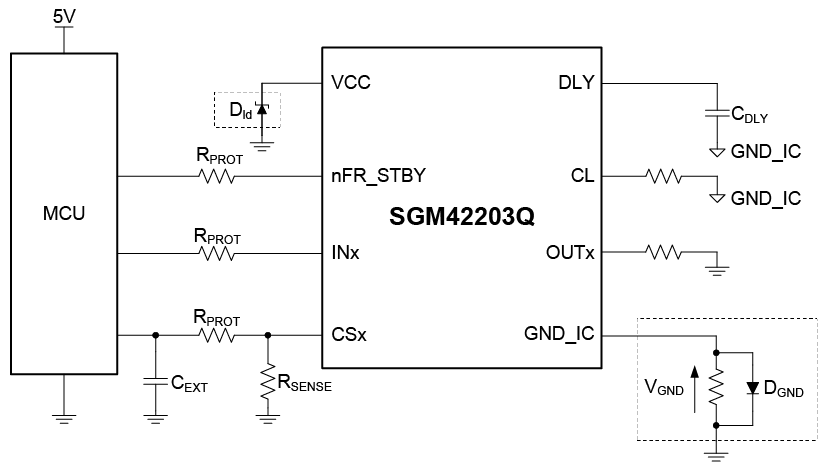

SGM42203Q 是一款汽车 Q1 级，操作电压 4.5V 到 36V，60V (ABS)，80mΩ 电流可设双通道高边驱动器。

芯片过流门限值可通过 CL 引脚编程：2.5A、5A、10A、15A 和 22A；支持高达 260mJ 感性负载钳位能量；当 VCC 出现低能量尖峰，内部 VCC 电压钳位会保护器件；器件集成精确的比例电流检测功能，用于通过电流检测引脚的输出来检测负载电流，当发生过载电流、过热或 VCC 短路，电流检测引脚将报告这些故障，电流限制可在过载情况下保护设备；内置输出电流限制屏蔽时间（可通过 DLY 引脚设置）允许电流限制在预设（可调）时间延迟后折回预设（可选）下限电平，以根据应用需求更稳健地保护负载；支持 TSSOP-16A (Exposed Pad) 带扩大的散热片封装。芯片适用于汽车应用中的驱动电阻、电感负载和电容负载。

做到实现上述开关驱动、功能保护和故障诊断功能，我们还帮客户做了如下板级应用测试：

• 汽车 EMI/EMC ISO7637-2 测试；
• BCI 大电流注入干扰的评估测试；
• AEC-Q100-012 重复短路次数和 SOA 寿命测试。
