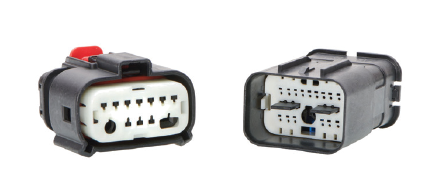

MX-DaSH线对线连接器系列产品以其轻盈的重量、紧凑的尺寸和有竞争力 的价格而著称，简化装配过程，通过将电源电路、接地电路和高速数据连 接整合到一个连接器中，MX-DaSH连接器能够替代车辆应用场合中的多个 传统连接器，从而为汽车的分区架构提供了有力支持。

特色优势

过将多个连接器组合成一 个连接器来优化线束

该设计结合了1.20,1.50和2.80mm端子系统，将电源，信号和数据连接以及用于高速数据传输的高速FAKRA Mini (HFM)模块进行整合。

  
提供T2/V1/S3级密封和密封垫选项， 确保连接器在严苛条件下的可靠运行

采用密封垫设计后，不再需要对每根电缆进行单独密封，从而缩小了封装尺寸，并降低了在车舱内外严苛环境下连接器的成本。

  
确保安全配接和可靠连接

该连接器可配备独立辅助锁（ISL）、 Pin针保护板（PPP）以及提供端子的保 护装置。

  
防止错误对配并最大限度减少装配错误

采用4个独特的锁槽，以确保正确的插配方向。

  
市场和应用场合

01  汽车

• 自动驾驶模块
• 计算模块
• 摄像头系统
• 网关/开关模块
• GPS设备

02  汽车摄像头

高分辨率显示器（4K显示器）
高速电缆网络

传感器-设备连接装置

环视摄像头

LiDAR激光雷达设备

03  商用车

• GPS设备
• 信息娱乐设备

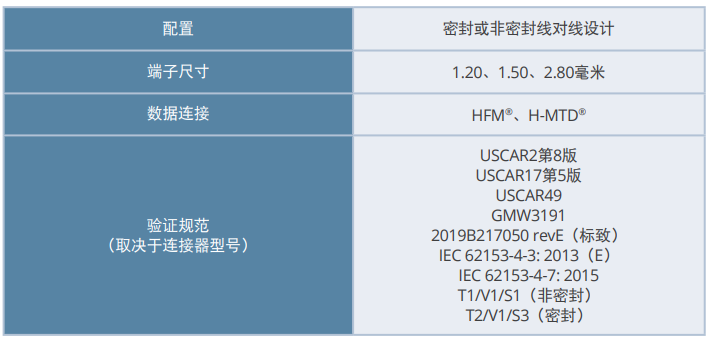

规格参数

参考信息

包装：袋装

母端/公端：

塑壳 – 多达31位 + 数据

端子 – 1.20毫米或1.50毫米 （电源或信号）或2.80毫米（电源）

数据 – HFM 或 H-MTD

端子线径：

1.20毫米端子 – 0.35至1.50平方毫米线径

1.50毫米端子 – 0.50至1.50平方毫米线径

2.80毫米端子 – 2.00至2.50平方毫米线径

对配要求：编码防错

设计计量单位：毫米

是否符合RoHS标准：是

机械参数

在带有独立辅助锁（ISL）的情况下，端子的保持力为：100牛（最小值）

对配力（最大值）：70牛

分离力（最大值）：70牛

  
电气参数

电压（最大值）：250伏

电流（最大值）：请参考降额曲线

绝缘电阻：100兆欧（最小值）

  
物理参数

塑壳：聚酰胺（PA66）

接点：镀锡

振动环境：

加速度 – 9G（88米/平方秒）

频率 – 20至200赫兹

密封性能（密封型）：

初始 – 50kPa（最小值）

经过耐久性测试后 – 30kPa（最小值）

高压清洗测试 – IP69K

工作温度：-40至+120摄氏度或-40至+85摄氏度 （因连接器类型而异）
