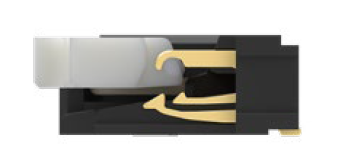

FD4P系列Easy-On FFC/FPC连接器，以0.40毫米的高密度端子间距和2.00毫米的超薄高度为特点，能够连接多达120条电路。该连接器不仅可靠性高，而且具备强大的连接保持力。该系列产品是适应严苛环境的多用型节省空间的连接解决方案。

特色优势

引脚数众多且排列密集

融合了各项所需功能。与竞争对手相比，其在印刷电路板上的占用面积减少了近17%，从而节省了大量空间。

节省空间 

采用2.00毫米的超薄设计，有效降低了在印刷电路板上的安装高度，在这方面优于竞争对手。

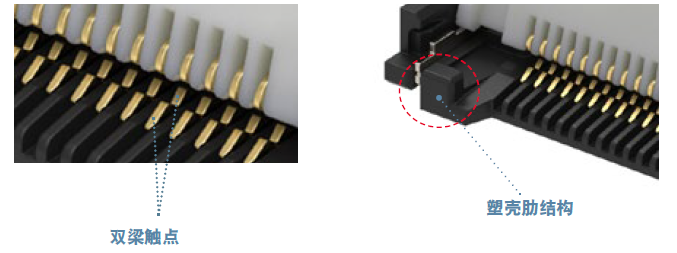

相互独立的双梁触点

由长端子与短端子触点构成，能够在存在冲击和振动的严苛环境下，确保高接触可靠性。

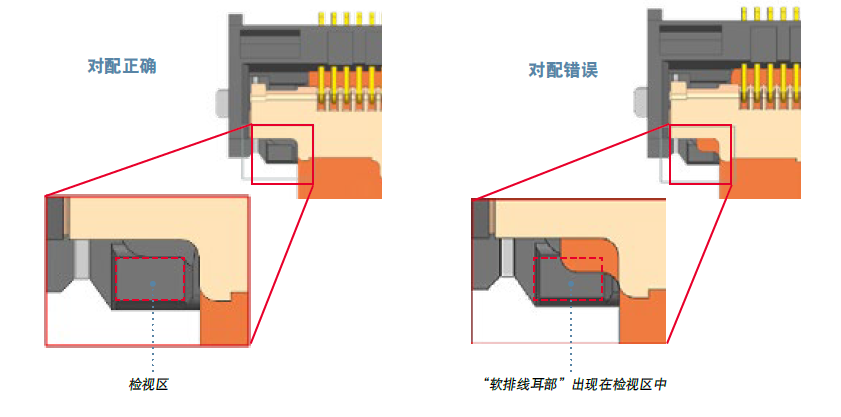

配有对配情况显示功能

确保FFC/FPC软排线被对配到位。如果软排线未对准，则操作员在检视区可以看到软排线的耳部。  

市场和应用场合 

▲显示面板：

智联汽车解决方案

• 汽车显示器
• 仪表盘
• 车载信息娱乐系统

▲智能家居产品

• 平板显示器
• 智能家居设备 
• 家电

▲汽车

• IT基础设施解决方案
• 太阳能储能系统
• 家用发电机

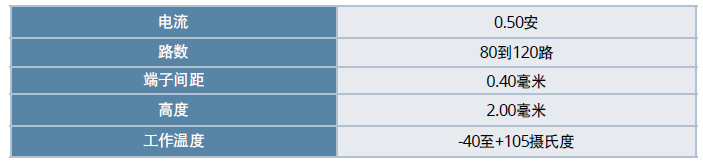

规格参数

参考信息

• 包装：承载带
• 设计计量单位：毫米
• 配套器件：FFC/FPC软排线
• 是否符合RoHs标准：是
• 是否为低卤素：是

电气参数

• 电压（最大值）：50伏
• 电流（最大值）：0.50安
• 接触电阻（最大值）：40毫欧
• 绝缘耐压：150伏
• 绝缘电阻（最小值）：50兆欧

机械参数

• 可插拔次数（最大值）：20次

物理参数

• 塑壳：LCP塑胶
• 触点：铜合金
• 电镀：信号端子镀金，焊爪镀锡
• 触点部位：仅限于电气接触部位
• 底层电镀：镀镍
• FFC/FPC软排线厚度：0.30±0.05毫米
• 工作温度：-40至+105摄氏度
