泰凌微:如何使用AP525测试泰凌硬件的音频指标(三)—— 常用测试接口介绍

来源: 泰凌微电子 2024-07-03 09:25:26

在之前的文章中,我们已经详细介绍了基础音频参数和AP525的软硬件配置。本文将延续这一主题,以泰凌TLSR9518A EVB作为测试设备(DUT),向大家展示如何在不同应用场景下构建音频测试环境。

  
下面是几种常见音频输入/输出接口形式,可引申出多种多样的Input-Output组合形态:

  • Analog Balanced
  • Analog Unbalanced
  • Digital Serial
  • Bluetooth
  • PDM...

  

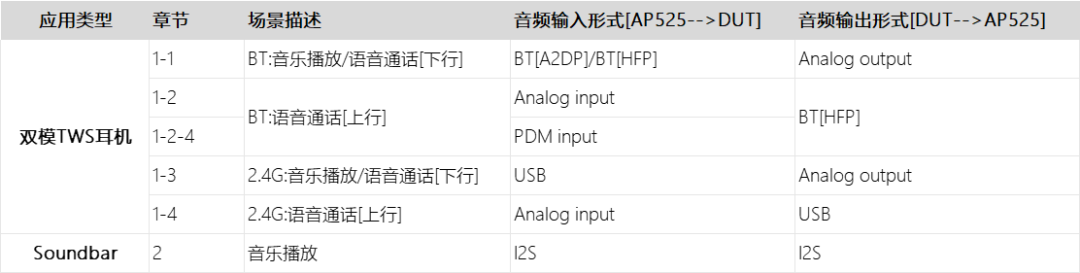

在AP Seuqence Mode下,以泰凌芯片双模TWS以及Soundbar音频应用为例,介绍对应测试环境搭建及软件配置,可根据下表对应输入/输出测试。

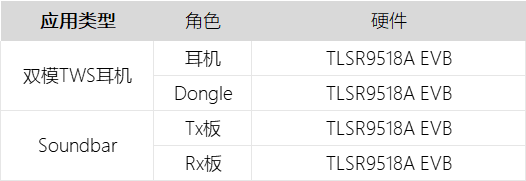

测试中,DUT对应硬件如下:

  
1  双模TWS耳机应用

  
1.1  BT音乐播放/BT通话下行 测试通路

  
耳机通过蓝牙同AP525建立连接

AP525通过蓝牙将音频数据传给耳机

TLSR9518A芯片Codec DAC模块输出对应音频模拟信号给到AP525

BT音乐播放/BT通话下行测试时需要切换对应的协议

  
BT音乐:A2DP

BT通话:HFP

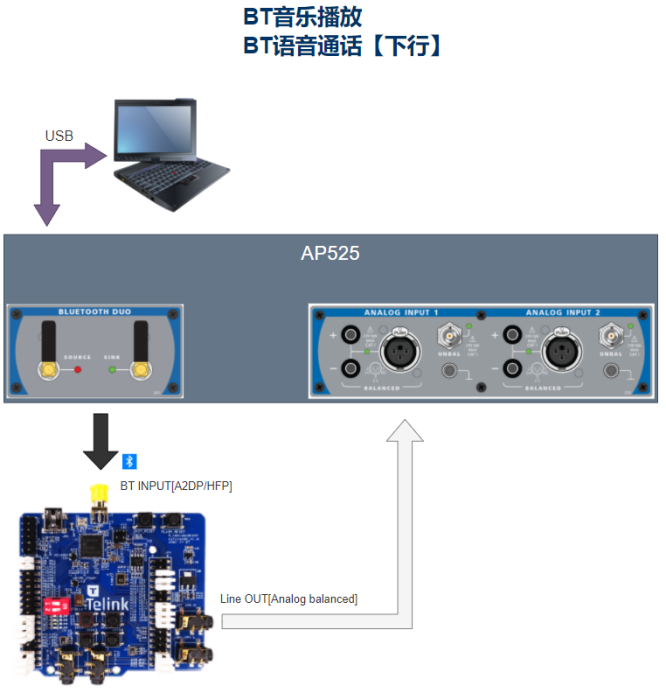

图1 BT音乐播放/BT通话下行测试通路示意图

1-1-1 测试软件输出配置

  • Signal Path Setup项目中,Output Configuration的Connector选择Bluetooth
  • 点击设置按钮进入到Bluetooth setting界面,设置Apx Profile

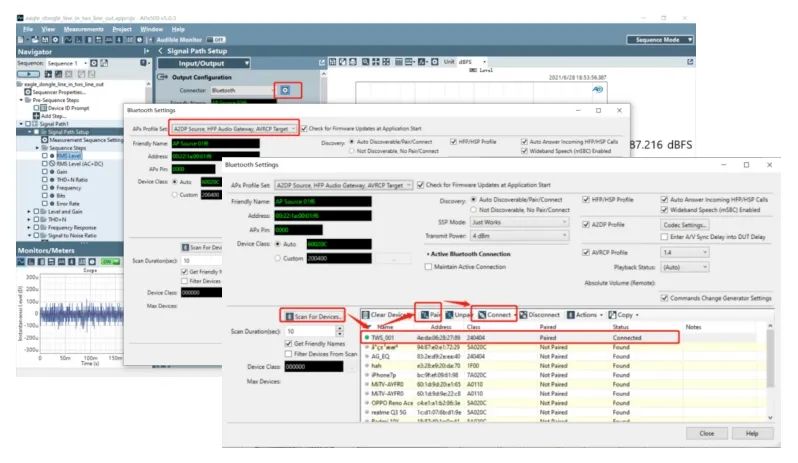

  • 使耳机处于广播状态,点击“Scan For Devices”搜索,然后配对、连接
图2  AP与耳机建立蓝牙连接

  

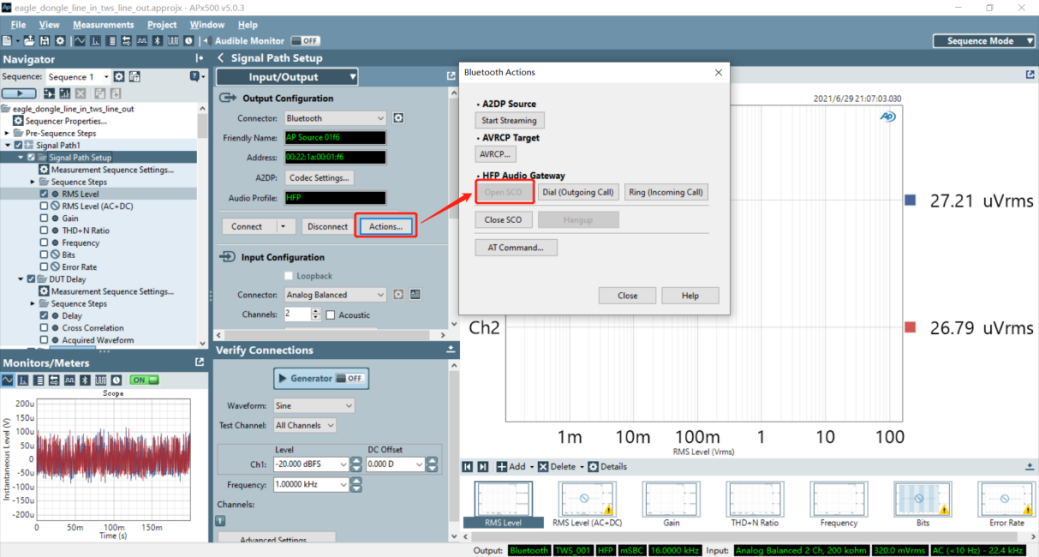

注意在测试BT通话下行时,需要切换成HFP协议,参考下图。

图3  切换HFP

  

1-1-2 测试软件输入配置

  

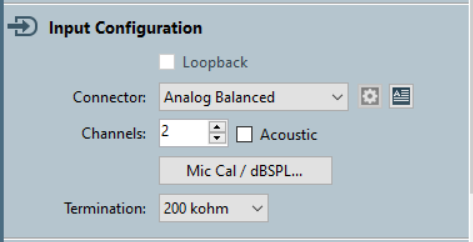

1、Signal Path Setup项目中,Input Configuration的Connector选择Analog Balanced

图4 输入配置

  

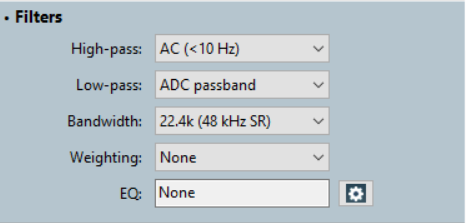

2、根据实际情况配置Filters

图5 滤波器配置

  

1-1- 3 确认连接

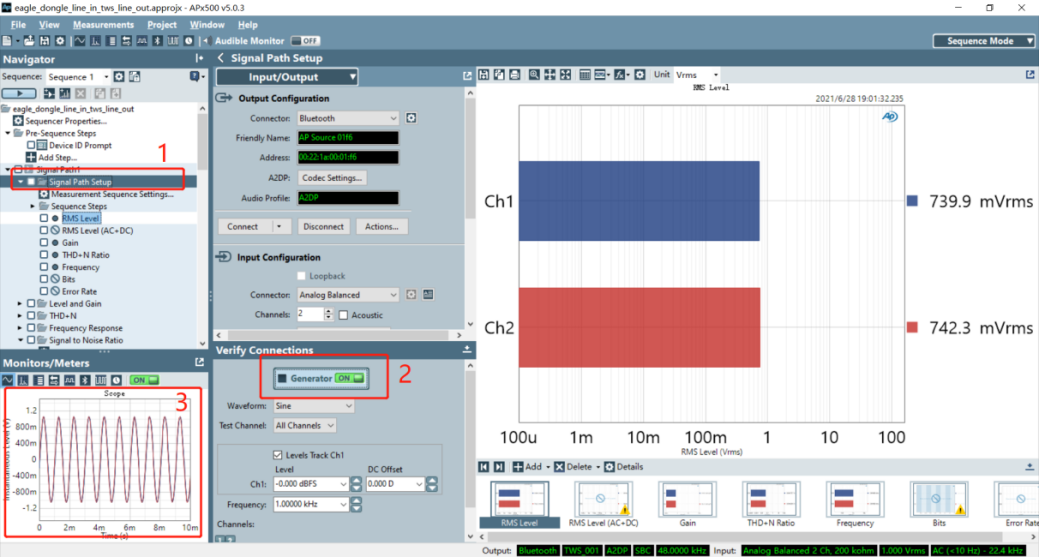

配置完输入、输出后,在Verify Connections窗口配置音频测试信号,确认DUT是否正确输出信号;确认通路正常后配置测试项目。

图6  确认测试通路

  

1.2  BT通话上行通路 

  • 耳机通过蓝牙同AP525建立连接;
  • AP525输出模拟信号给到耳机 Codec ADC管脚;
  • 耳机通过蓝牙将音频数据传给AP525

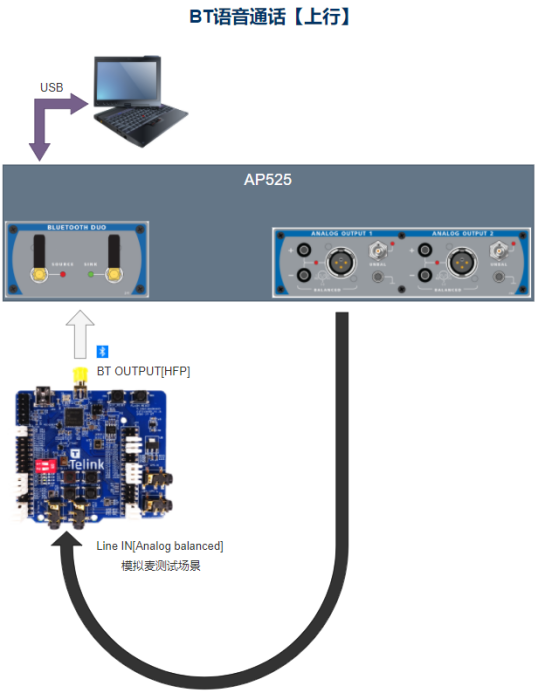

图7 BT通话上行通路

  

1-2-1 测试软件输出配置

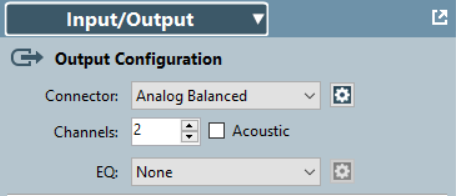

Signal Path Setup项目中,Output Configuration的Connector选择Analog Balanced。

图8  AP输出配置

  

1-2-2 测试软件输入配置

  • Signal Path Setup项目中,Input Configuration的Connector选择Bluetooth
  • 与1-1-1步骤类似,耳机与AP525建立蓝牙连接

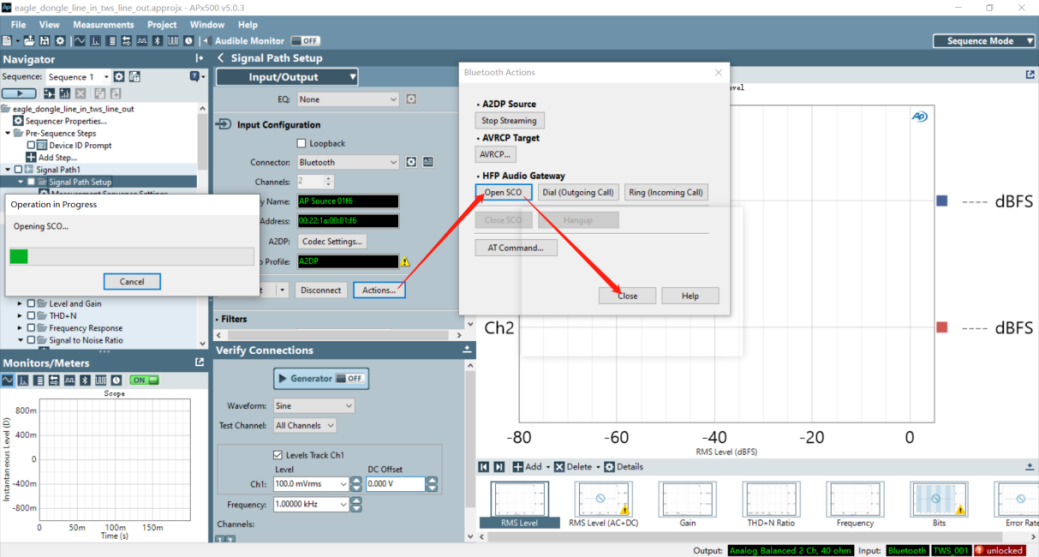

  • 点击“Actions”按钮,打开SCO切换为HFP协议,参考图9
图9  切换HFP协议

1-2-3 确认连接

同1-1-3步骤类似;确认通路正常后,创建所需的测试项目序列测试。



1-2-4 DMIC应用输入配置设置

上面介绍使用模拟麦时的测试配置,若使用数字麦克风,参考下面配置AP软件输出。

  

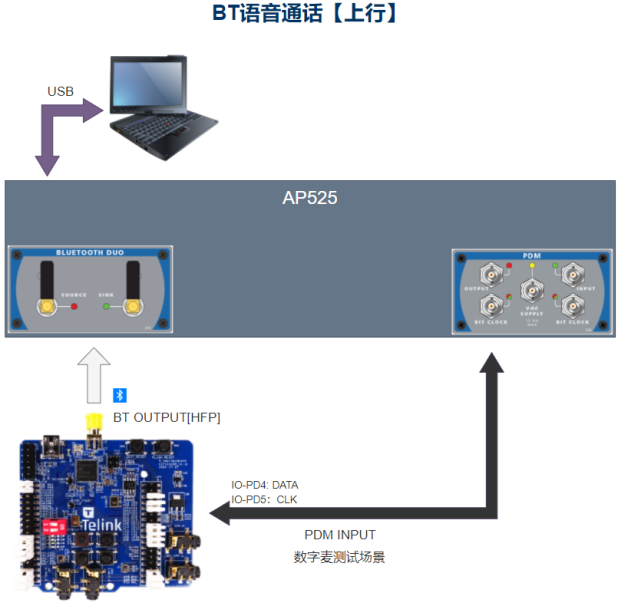

1-2-4-1 测试通路示意图

使用PDM模块模拟数字麦克风,耳机通过IO口输出时钟给PDM模块 &  PDM输出Data给到耳机。

图10-1  数字麦克风通路测试示意图

  

1-2-4-2 软件输出配置

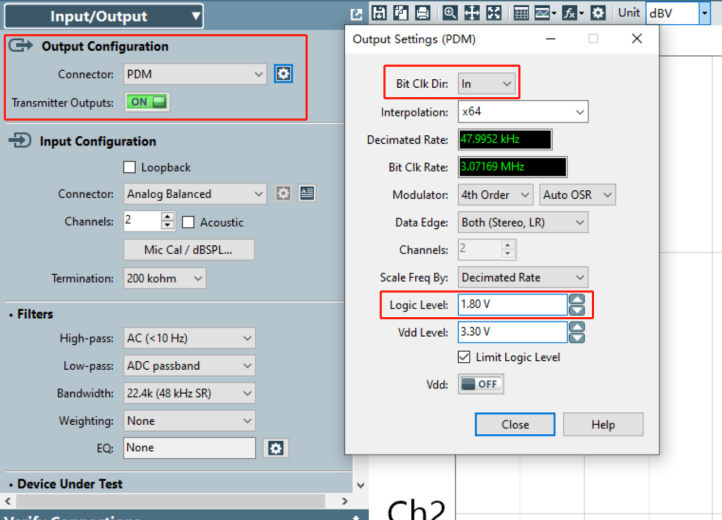

Signal Path Setup项目中,Output Configuration的Connector选择PDM;

单击配置按钮,弹出输出配置对话框,主要注意如下两点:

- Bit CLK选择“IN”

- Logic Level根据IO电平设置【例如IO-High为3.3V,就对应设置为3.3V】

图10-2  AP输出配置

  

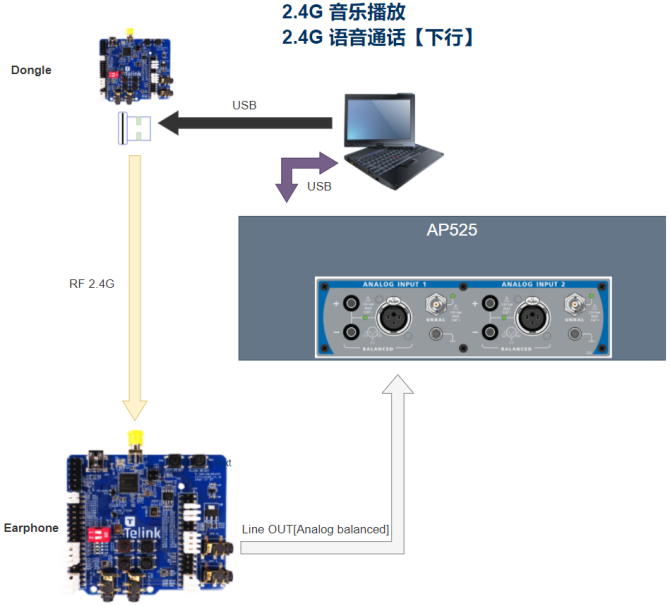

1.3 2.4G 音乐播放通路

Dongle同AP525接在同一台PC;

注意:PC需预先安装好ASIO4ALL驱动,AP525才可检测到Dongle

Dongle和耳机完成配对;

AP525通过USB将音频数据传给Dongle;

Dongle通过RF将音频数据传给耳机;

耳机通过芯片Codec DAC模块输出模拟信号给到AP525。

图11  2.4G 音乐播放通路

  
1-3-1  测试软件输出配置

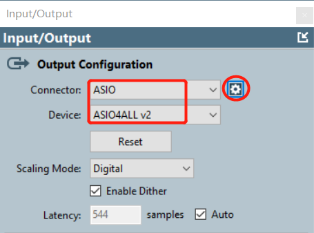

1、Signal Path Setup项目中,Output Configuration的Connector选择ASIO,Device选择ASIO4ALL v2。

图11  2.4G 音乐播放通路

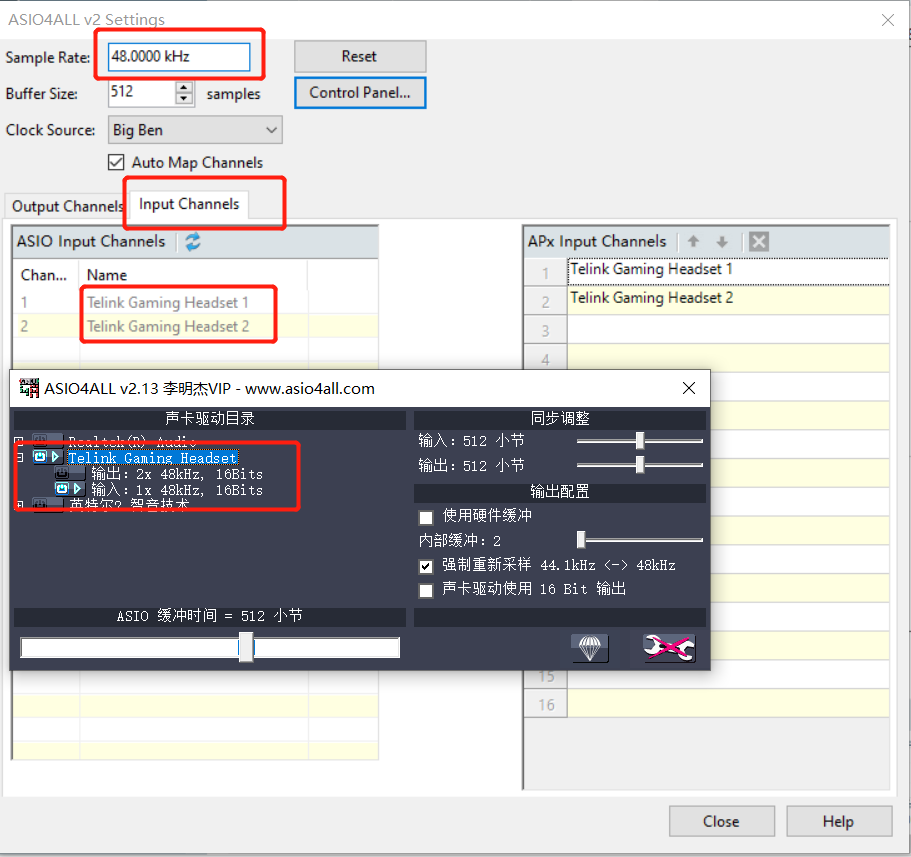

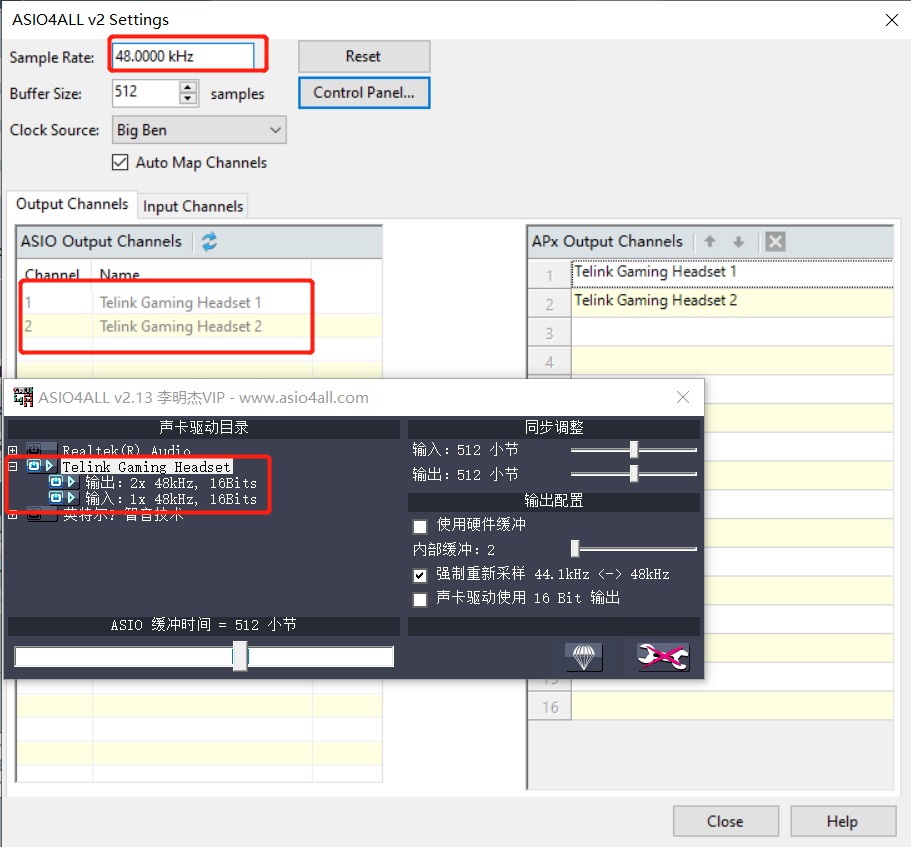

2、点击设置按钮,进入声卡设置界面,打开“Control Panel”界面,使能Dongle声卡的输出;同时确认采样率设置。

图13  声卡配置

1-3-2  测试软件输入配置

同1-1-2配置一致,可参考对应描述

  
1-3-3  确认连接

同1-1-3步骤类似;确认通路正常后,创建所需的测试项目序列测试

  
1.4  2.4G 通话上行通路

Dongle和耳机完成配对;

AP525输出模拟信号给到耳机 Codec ADC管脚;

耳机通过RF将音频数据传给Dongle;

Dongle通过USB将音频数据传输给到AP525。

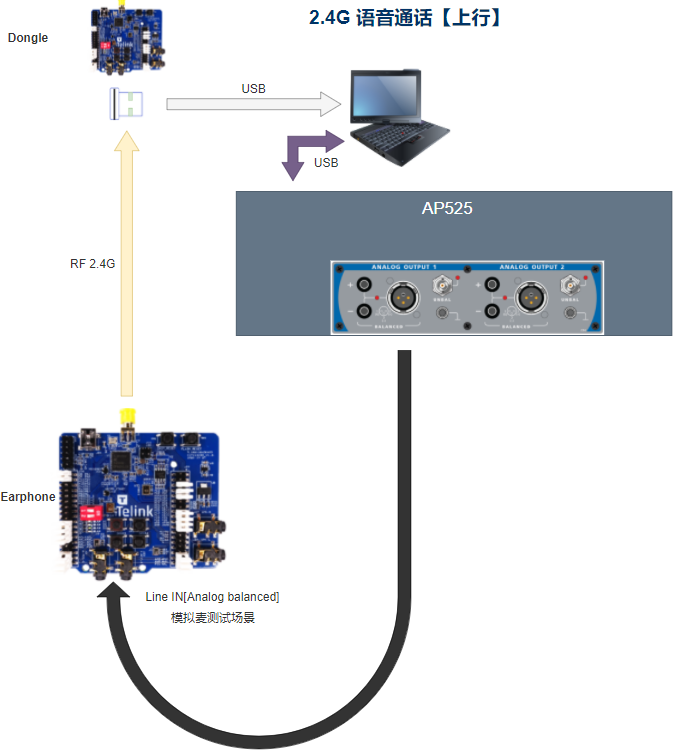

图14  2.4G 通话上行通路

  

1-4-1 测试软件输出配置

同1-2-1配置一致,可参考对应描述

  
1-4-2 测试软件输入配置

1、Signal Path Setup项目中,Input Configuration的Connector选择ASIO,Device选择ASIO4ALL

  
2、点击设置按钮,进入声卡设置界面,打开“Control Panel”界面,使能Dongle声卡的输入;同时确认采样率设置。

图15  声卡配置

1-4-3 确认连接

同1-1-3步骤类似;确认通路正常后,创建所需的测试项目序列测试。

2  Soundbar应用

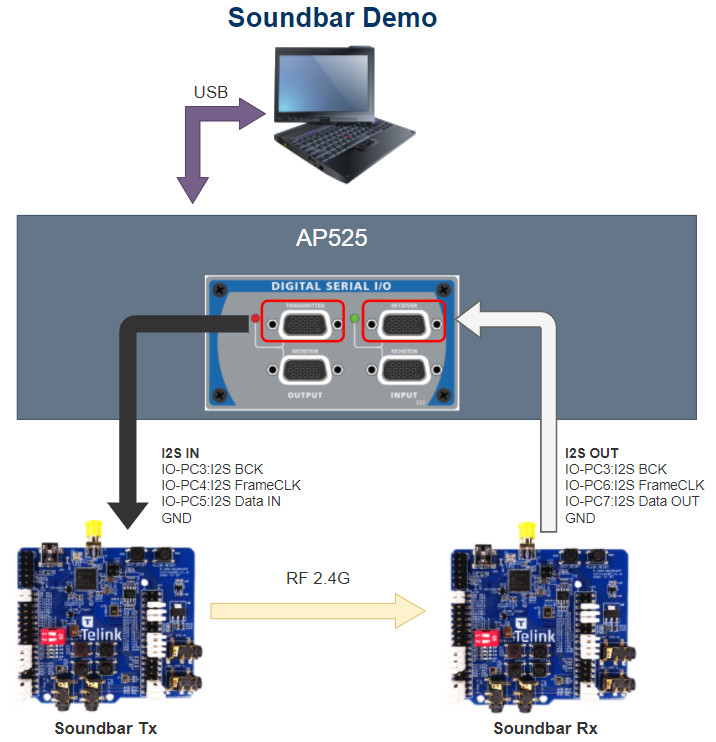

Soundbar Demo测试通路示意图如下:

图16  Soundbar demo测试通路示意图
  • AP525通过I2S接口将音频数据传输给Tx板
  • Tx板通过RF将音频数据传输给Rx板
  • Rx板通过I2S接口将音频数据传出给AP525

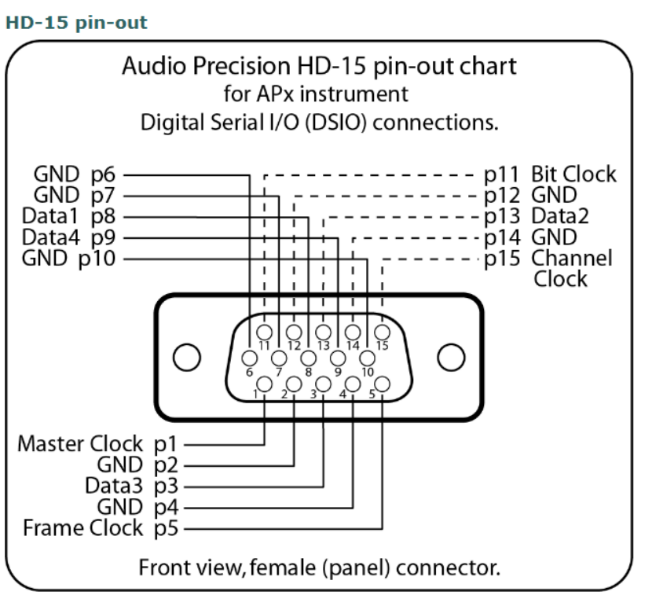

  • AP525 I2S接口定义如下,与Tx 、Rx对应连接
图17   AP I2S接口定义

  
2.1  测试软件输出配置

Signal Path Setup项目中,Output Configuration的Connector选择Digital Serial

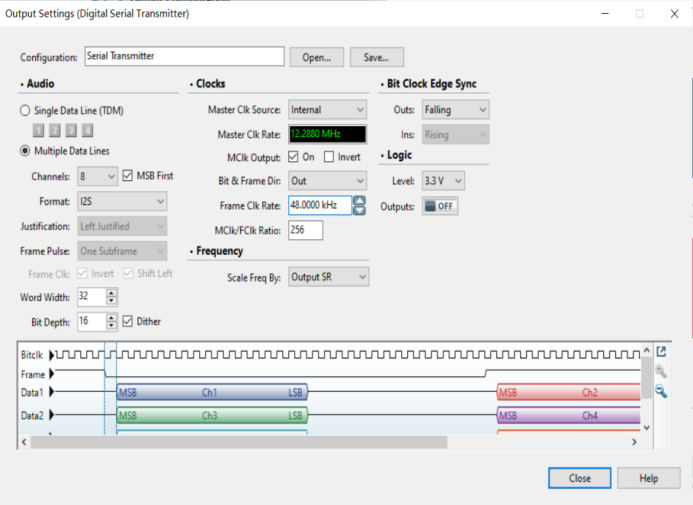

点击设置按钮,在Output Setting界面设置相关配置,参考下图:

- 若AP输出时钟信号,时钟方向“Bit & Frame Dir”选择“Out”;反之选择“IN”

- Format注意要选择为I2S

图18  AP I2S输出配置

配置好后打开Logic下的“Outputs”,也可从输入

  

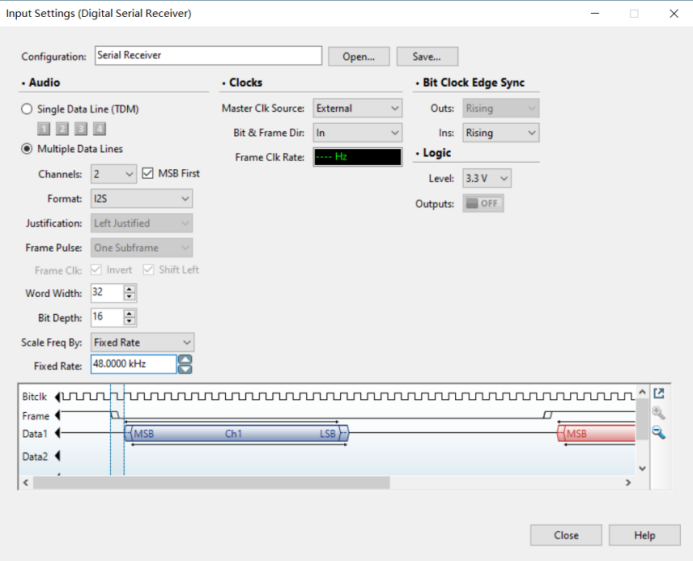

2.2  测试软件输入配置

Signal Path Setup项目中,Input Configuration的Connector选择Digital Serial

点击设置按钮,在Input Setting界面设置相关配置,参考下图:

图19  AP I2S输入配置

  
2.3  连接确认

同1-1-3步骤类似;确认通路正常后,创建所需的测试项目序列测试。

  
3  关于泰凌 TLSR951X 系列芯片

  
继前两篇文章分别阐述了基础音频指标参数和测试设备AP525的软硬件信息后,本文将聚焦于TLSR9518A EVB作为主测试设备(DUT),介绍几种常见的音频测试场景搭建方法。如果您在音频测试中遇到其他未涉及的问题,我们非常欢迎您与我们进行深入交流和讨论。

  
作为文章核心的泰凌 TLSR951X系列芯片,不仅在TWS耳机和Soundbar等应用中表现出色,还在会议宝、低延迟麦克风、电视耳机、游戏头戴耳机、电竞手柄等多个品牌客户的产品中得到成功应用。

  
TLSR951X系列芯片是泰凌推出的高性能、超低功耗、成本优化的无线连接SoC系列产品,这是一款蓝牙双模芯片,兼容经典蓝牙和低功耗蓝牙。它内建了功能强大的32位RISC-V MCU,并集成了多种核心功能和外设模块,为开发高端可听和可穿戴设备提供了坚实的基础。同时TLSR951X采用多级电源管理设计,允许超低功耗运行,是功耗敏感型应用的理想之选。
