定 义:  隔离电源变压器驱动

特 点：350mA驱动能力@5V; 低纹波允许更小的输出电容;

  
LTP850x是一款低成本隔离电源方案，可为CAN，485等隔离通信接口等小功率供电应用提供一种选择。

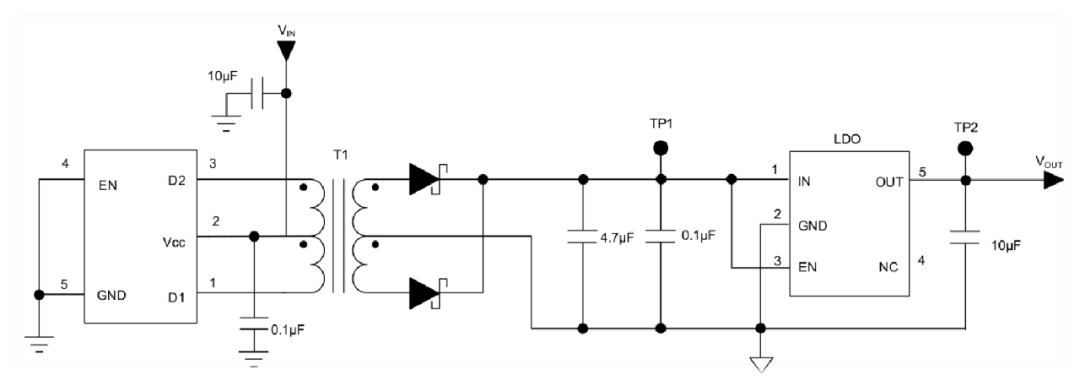

这实质是一款单片振荡器/电源驱动器，由一个振荡器和一个门驱动电路组成，门驱动电路提供互补输出信号来驱动一个半桥功率开关，内部逻辑确保两个开关之间的安全开断，这样就可以驱动一个小型，中心抽头变压器，初级输入3.3 V或5 V直流电源，次级线圈可以根据变压器匝数比进行匹配，以提供任何隔离电压。经过后级LDO稳压，可以实现稳定的电压输出。

01 LTP850x主要特性

• 专为小型变压器设计的推挽驱动
• 支持3.3V 或 5V供电
• 高的源边电流驱动能力：
• 350mA (最大) @ 5V 供电
• 150mA (最大) @ 3.3V 供电
• 低纹波整流输出允许小的输出电容

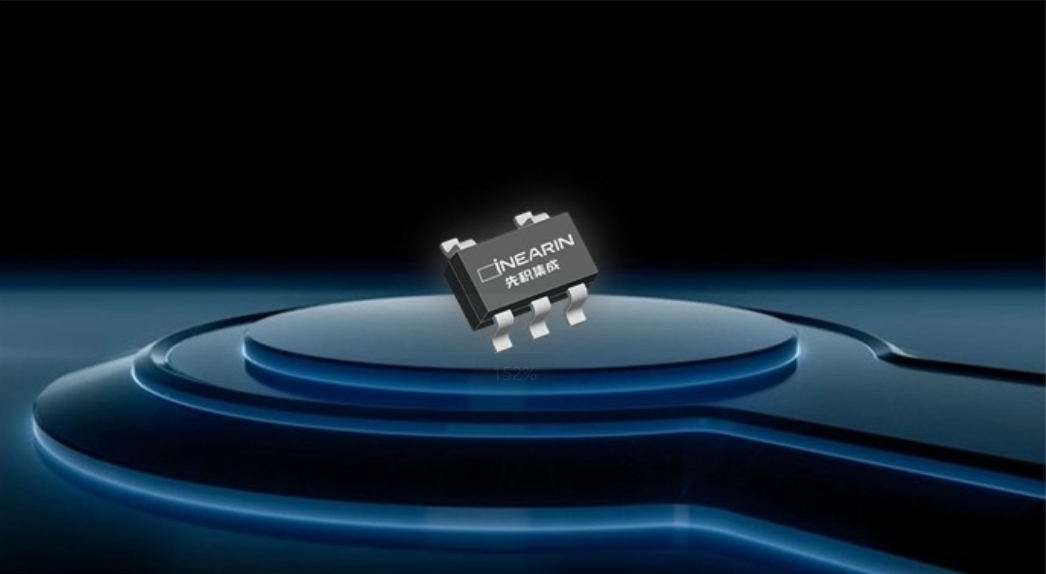

• 更小的封装：SOT23-5

02 LTP850x产品优势

• 高的源边电流驱动能力
• 允许小的输出电容
• 更小的封装

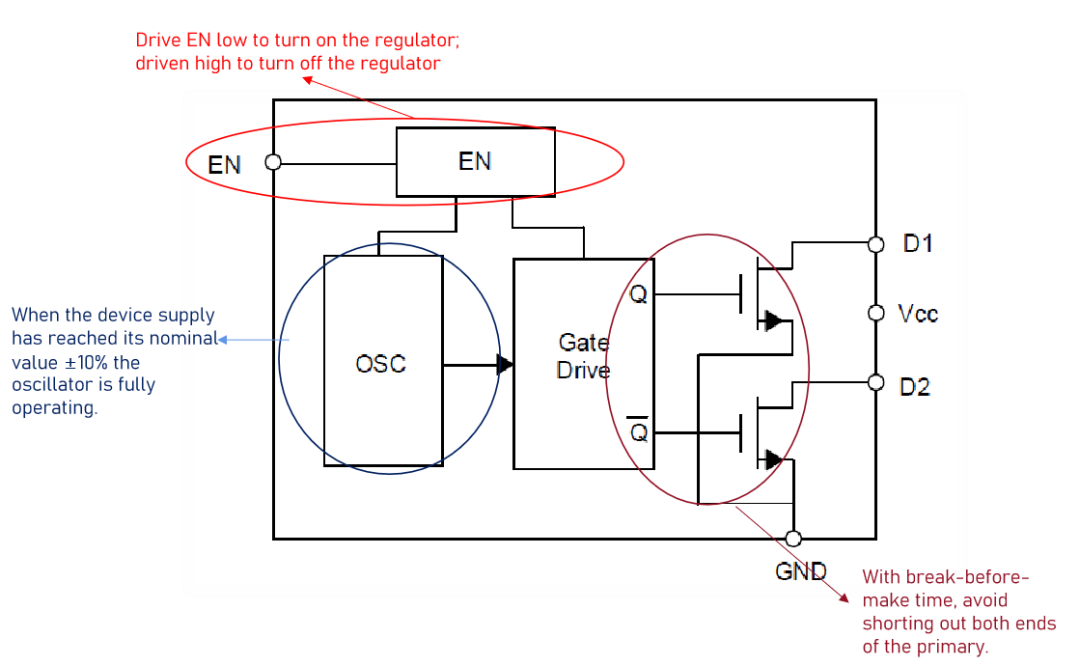

03 LTP8501功能框图

04 LTP850x主要应用

• 给到各类接口供电的隔离电源方案(CAN,RS-485,RS-422,RS-232.SPI,I2C,LP-LAN)
• 工业自动化
• 过程控制
• 医疗设备

05 LTP850x订购信息
