对于天窗顶电机位置，升降门电机，车窗升降电机和电子驻车制动（EPB）系统等应用，透过使用单个2D磁性速度和方向传感器，可以简化系统设计和生产，减少BOM，并提高系统安全性。APS12625和APS12626系列2D霍尔效应2D速度和方向锁存器专为功能安全而开发，满足ISO 26262:2011标准要求。

技术优势

APS12625和APS12626为2D霍尔效应锁存器，具有垂直和平面霍尔元件，可提供垂直和平面霍尔元件（XY、ZX和ZY）的所有三种组合。三个选项都具有相互正交的感测轴，并可针对环形磁体提供90°的相位差，而且这些不受磁极间距和气隙影响。

  
这些器件采用2D架构，能够简化电机和磁性编码器设计，可凭借非常小的PCB面积内提供两个输出和三个感测轴选项。APS12625和APS12626在终端系统磁性设计方面具有突破性的灵活性，其两个输出选项包括速度和方向输出（APS12625）以及正交信道A和信道B输出（APS12626）。

如果传感器在磁滞区加电（-P选项），则该系列的一个特别功能是允许主机系统在设备通电周期后恢复正确状态，这减少了当设备处在加电周期，且有一个或多个传感器位于磁滞区域情况下丢失计数/脉冲的潜在累积。APS12625和APS12626为单芯片解决方案，每个器件集成有三个霍尔元件（一个平面和两个垂直）、一个多路复用器、一个小信号放大器、斩波稳定器、一个施密特触发器和两个可耐受高达10mA的NMOS输出晶体管。这些器件采用低电压设计，可在2.8～5.5V电压范围，-40°C～150°C温度范围内工作。APS12625和APS12626已经通过175°C结温下500小时合格试验。

典型应用

• 天窗顶电机位置
• 升降门电机
• 车窗升降电机
• 电子驻车制动系统电机
• 头枕电机
• 座椅电机
• 后视镜位置
• 鼓风机电机换向
• 自动窗口打开和关闭功能

  

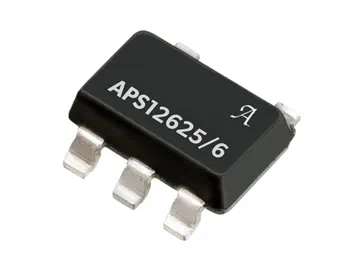

APS12625–APS12626可以5引脚SOT23W表面贴装封装（LH）提供，包含两个选项，可用于各种磁体到传感器的取向。这些器件符合RoHS标准，不含铅，采用100％雾锡电镀引脚框。
