前言
昱能科技是一家组件级电力电子设备提供商，产品包括微型逆变器，组件级关断器和储能系统。之前拆解过一款组件级快速关断器。充电头网这次淘到了一款昱能科技推出的光伏并网微逆变器YC240，这款逆变器最大输出功率为250W，输出电压为220V。直流最高输入电压为44V，支持24-35V最大功率跟踪，最大输入电流为12A。
逆变器外壳为橡胶材质，具备IP67防护等级。在逆变器侧面有铜螺母用于固定。逆变器底部为直流输入端子，顶部为定制多针脚交流输出端子，用于交流输出和通信功能。下面就带来这款光伏微型逆变器的拆解，一起看看内部的设计与用料。
昱能光伏并网微逆变器外观
这是充电头网淘回来的昱能科技又一款产品，机身外壳为橡胶材质，通体黑色还有点脏，尽显沧桑感。顶面贴有APsystems昱能科技品牌贴纸。
底部贴有微逆变器铭牌贴纸。
产品信息特写
名称：光伏并网微逆变器
型号：YC240
最大直流输入电压：44VDC
最大功率点跟踪范围：24-35VDC
最大直流输入电流：12A
最大交流输出功率：250W
额定交流电压：220VAC
额定交流电流：1.14A
额定交流频率：50Hz
输出功率因数：>0.95
保护等级：l
过电压类别：III
防护等级：IP67
工作环境温度：-40℃至+65℃
浙江昱能科技有限公司
机身一端设有交流输出连接器。
另一端为标准MC4正负极接口。
侧面设有两个固定连接螺丝孔。
测得产品机身长度约24cm。
宽度为154mm。
厚度为34.7mm。
重量约为1616g。
昱能光伏并网微逆变器拆解
首先使用拆机撬棒划开橡胶外壳。
撕下橡胶外壳，内部PCBA模块采用铝合金外壳屏蔽保护，并通过螺丝固定。
太阳能板连接器端子采用螺丝固定。
拆下PCBA模块覆盖的铝合金外壳，内部为注胶填充，铝合金外壳为AL-5052-H32材质。
PCBA模块背面也覆盖铝合金外壳，两片外壳通过螺丝固定。
取下背面的铝合金外壳，PCB背面也同样被注胶填充。
由于PCB背面为平面，灌胶能够整体取下，便于观察。
PCBA模块正面一览，在左侧为直流输入，焊接升压MOS管，升压变压器以及滤波电容，右侧焊接输出滤波电感以及调制MOS管等元件，在右下角为交流输出接口。在顶部为控制板，支持无线通信连接。
背面焊接一颗定制芯片，输入端焊接多颗滤波电容和谐振电容。
直流正负极输入端通过接线柱固定到PCB上。
输入端压敏电阻来自EPCOS，型号S14K35，用于输入过压保护。
输入薄膜滤波电容来自EPCOS，规格为15μF 63V。
滤波电感采用利兹线绕制，降低高频损耗。
另一颗薄膜滤波电容同样来自EPCOS，规格为22μF 63V。
四颗开关管固定在散热片上，通过绝缘片和绝缘粒绝缘。
拆焊下一颗进行观察。
开关管来自英飞凌，丝印029N06N，实际型号为IPP029N06N，是一颗耐压60V的NMOS，导阻为2.9mΩ，采用TO220封装。
在变压器底部是输入滤波电容和谐振电容。
七颗并联的1210封装MLCC电容用于变压器谐振。
整流二极管来自ST意法半导体，丝印U08，实际型号为STTH208U，是一颗2A 800V的超快恢复二极管，采用SMB封装，用于升压输出桥式整流。
另外一路的整流二极管型号相同，四颗组成桥式整流。
工字滤波电感外套热缩管绝缘。
两颗滤波电感分别对应两组变压器输出。
在散热片上固定一颗MOS管。
焊接取下MOS管，继续观察。
一颗MOS管来自ST意法半导体，型号STF21N65M5，耐压710V，导阻150mΩ，采用TO220FP封装。
散热片另外一侧焊接一颗MOS管和一颗二极管。
MOS管与固定在散热片上的MOS管型号相同。
二极管来自CREE科锐，型号C3D04065A，是一颗650V的碳化硅二极管，135℃下工作电流为6A，采用TO-220-2封装。
升压输出使用五颗VISHAY威世电容并联滤波。
拆下一颗电容观察，电容规格为700V 10μF，为MKP薄膜电容。
最后是输出调制和保护电路部分。
一颗滤波电感采用漆包线绕制。
电感侧面贴有标签。
四颗MOS管固定在一小片散热片上，用于输出波形调制。
在MOS管源极和漏极之间并联压敏电阻用于过压保护。
MOS管焊盘开槽隔离，增强绝缘能力。
MOS管型号为STF21N65M5。
输出保险丝来自立特，为392系列延时保险丝，规格为4A 250V。
两颗蓝色Y电容特写。
滤波电容规格为0.47μF 305V。
黄色压敏电阻用于过电压保护。
蓝色Y电容引脚套有磁环。
连接器为镀金插针，焊接连接到PCBA模块上。
内部共五个端子，具有防呆结构设计。
在PCBA模块背面还焊接一颗芯片。
芯片丝印ECS303 CAZ500 03 TnG13071Y。
继续观察侧面小板，侧面小板焊接隔离供电变压器，控制芯片和无线通信模块。
背面焊接两颗运放和一颗MOS管等元件。
芯片丝印ECS302，与上面的ECS303相对应。
一颗MOS管来自安森美，型号FDD3672，是一颗100V耐压，28mΩ的NMOS，采用TO252封装。
一颗变压器用于供电。
一颗定制芯片丝印ECS301，与上面两颗定制芯片对应。
一颗MCU来自SILICON LABS芯科，型号C8051F581，是一颗混合信号MCU，内置高速8051内核。
搭配使用的时钟晶振特写。
无线模块焊接在邮票板上，在邮票板上还焊接蓝牙天线。
拆解取下屏蔽罩，在屏蔽罩内部也充满灌封胶。
取下屏蔽罩支架，除胶继续进行拆解。
在邮票板上焊接一颗无线SOC芯片和晶振。
无线SOC来自SILICON LABS芯科，型号EM357，是一颗Zigbee SoCs，内部包含M3内核处理器，192KB FLASH和12K RAM。
24.000MHz无源时钟晶振，贴片焊接。
蓝牙天线来自antenova安诺亚，型号A5839，PCB天线，贴片焊接。
一颗存储器来自winbond华邦，型号W25Q80BVSIG，容量为1MB，采用SOIC-8封装。
用于指示工作状态的LED指示灯。
TI德州仪器 L2904AV双运放用于信号放大。
一颗MOS管来自英飞凌，型号IRF7317，是一颗N+P的双MOS管，采用SO-8封装。

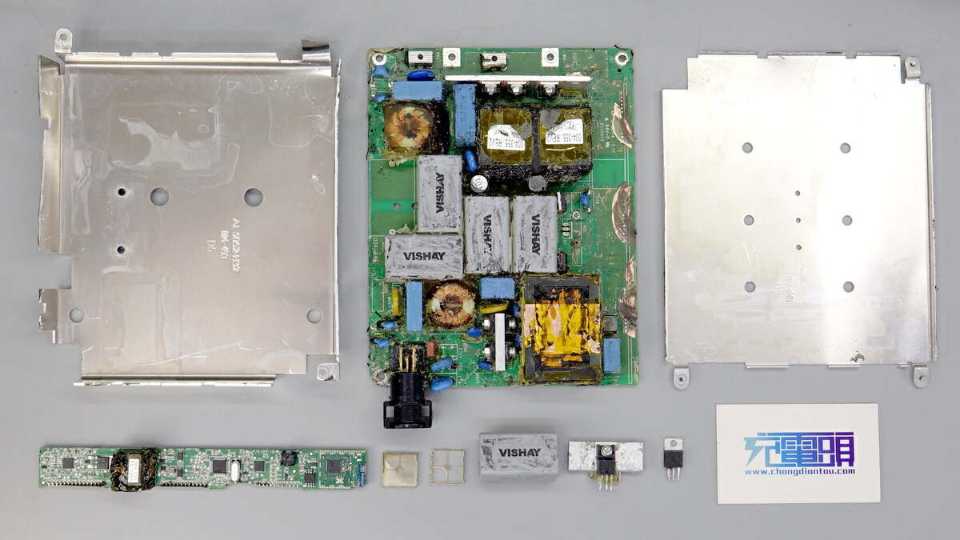

全部拆解一览，来张全家福。
充电头网拆解总结
昱能科技YC240光伏并网微型逆变器采用橡胶材质外壳设计，具备IP67防护等级，并支持-40~65℃工作温度，满足户外应用。逆变器最大输出功率为250W，输出电压为220V。直流最高输入电压为44V，最大输入电流为12A。
充电头网通过拆解了解到，昱能科技YC240逆变器采用灌封工艺，在橡胶外壳内部为铝合金屏蔽壳，通过螺丝固定，PCB与铝合金屏蔽壳之间灌胶密封及固定，提升散热性能并增加强度。逆变器侧面焊接单独的控制小板，内部采用三颗定制芯片进行控制。在小板上还焊接通信模块，用于无线连接控制。
其中输入采用英飞凌MOS管进行升压，ST MOS管进行输出调制，还内置一颗科锐碳化硅二极管用于整流。逆变器直流输入和升压输出均使用薄膜电容滤波，相比电解电容更加耐热，寿命更长，满足长时间高温环境应用。
