前言
联想推出了一款小新USB-C五合一多功能扩展坞，这款扩展坞具备3个USB-A接口，100W USB-C充电接口和HDMI接口，自带USB-C连线连接电脑。其中HDMI支持4K30视频输出，可连接显示器及投影仪。USB-C充电接口支持100W快充，可通过扩展坞为笔记本电脑充电。
另外三个USB-A接口均支持5Gbps传输速率，可用于外接存储设备和键盘鼠标等外设。此外这款扩展坞还支持连接手机使用，扩展键盘鼠标和存储设备。下面充电头网就带来联想小新这款扩展坞的拆解，一起看看内部的设计和用料。
小新五合一扩展坞开箱
包装盒正面印有Lenovo品牌、产品名称和外观。
背面印有产品卖点以及商家信息。
包装内含扩展坞以及使用说明书。
小新这款拓展坞整体为灰色设计，正反面外壳皆为相同设计的双层塑料斜纹盖板，整体十分轻巧。
机身边缘设计有XIAOXIN品牌。
扩展坞自带USB-C编织线，耐脏耐用。此外机身侧身设有理线槽，USB-C线不用时可收纳，携带方便不凌乱。
端部还配有一个USB-C充电接口，在USB-C线连接笔电占用一个接口情况下，可通过这个接口给笔电进行充电。
另一侧设有三个USB-A接口以及一个HDMI接口，
测得USB-C线长度约15.5cm。
扩展坞机身长度为124.92mm。
宽度为46.26mm。
厚度为11.62mm。
产品拿在手上的大小直观感受。
另外测得扩展坞净重约为52g。
小新五合一扩展坞拆解
看完小新这款五合一扩展坞的开箱和展示后，下面就进行拆解，一起来看看内部设计。

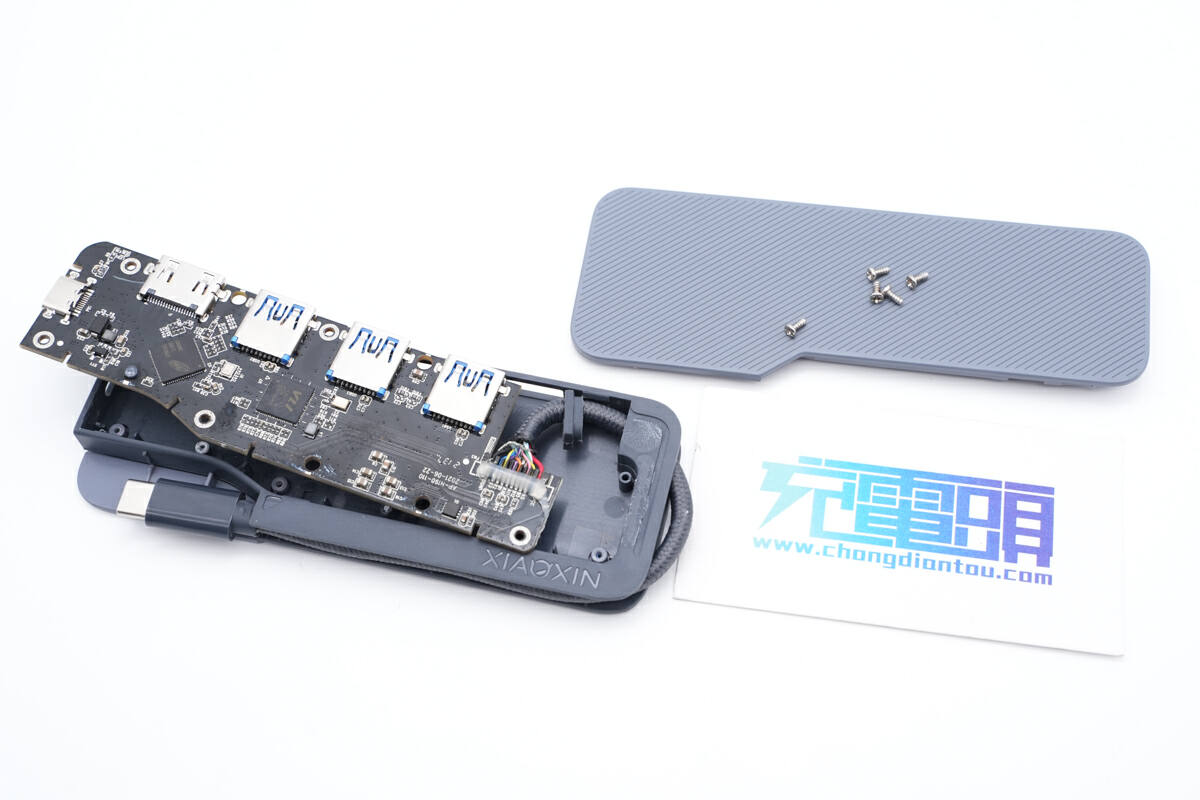

拆开卡扣固定的外壳，露出内部PCBA模块。
PCBA模块通过螺丝固定。
PCBA模块正面一览，左侧为供电的USB-C接口，上方依次焊接HDMI接口和USB-A接口，下方焊接HDMI转换芯片和集线器芯片，右侧焊接输入USB-C线。
扩展坞背面焊接一颗升降压转换器和存储器，其中USB-A和HDMI以及USB-C母座均为沉板焊接，降低厚度。
扩展坞USB-C导线采用焊接连接，焊点涂胶水密封加固。
背面也是采用同样的焊接方式，焊点涂有胶水加固。
视频转换芯片来自微驱，型号EP9631G，是一颗单芯片视频转换芯片，芯片内部集成HDMI，音频输出，PD快充，USB3.0数据。HDMI支持4K30输出，支持独立音频转换，支持PD3.0快充。
扩展坞内置一路USB HUB芯片，来自威锋电子，型号VL817-Q7，是一颗5G速率的集线器芯片，用于USB接口扩展。
VL817外置一颗存储器，来自芯天下，型号XT25F02D。
扩展坞内置一颗同步升降压转换器，来自拓尔微，型号IM2605，是一颗内置开关管的同步升降压转换器，支持外驱两个NMOS负载开关，支持4-23V输入电压，内置软启动功能，支持FCCM或DCM调频模式，具备逐周期过流保护，输出过电压保护，过热关断等保护功能。
拓尔微 IM2605 详细资料。
4.7μH合金电感配合IM2605进行升降压。
用于供电控制的MOS管丝印060N03M。
另一颗MOS管型号相同。
一颗降压芯片丝印T26A。
用于USB-A口的限流芯片丝印T18A。
USB-A口采用沉板焊接，蓝色胶芯支持USB3.0。
HDMI接口沉板焊接。
USB-C母座沉板焊接。
全部拆解一览，来张全家福。
充电头网拆解总结
小新这款拓展坞整体为灰色设计，正反面外壳皆为相同设计的双层塑料斜纹盖板，整体十分轻巧。扩展坞自带USB-C编织线，耐脏耐用。此外机身侧身设有理线槽，USB-C线不用时可收纳，携带方便不凌乱。扩展坞具备3个USB-A接口，100W USB-C充电接口和HDMI接口，支持手机和电脑使用。
充电头网通过拆解了解到，小新这款扩展坞采用微驱视频转换方案，使用EP9631G芯片进行扩展坞功能控制，使用瑞昱VL817芯片进行USB-A接口扩展，内置拓尔微IM2605进行升降压电压转换，为USB口提供稳定的5V供电，提升兼容性。扩展坞各个接口均为沉板焊接，降低厚度，并配有过流保护芯片，使用稳定可靠。
