应用示例：使用 iC-PVL 的多圈编码器

iC-PVL 是一种用于多圈计数的通用解决方案，具有一整套功能，并且易于实现，只需添加一个电池（典型值为 3.6V）为在主电源关闭时计数电路供电。

iC-PVL 有多种可能的编码器设计，我们在这里想举几个例子。

1) 同轴磁编码器

这是最简单的多圈编码器设计，结构紧凑，使用简单的径向磁铁。

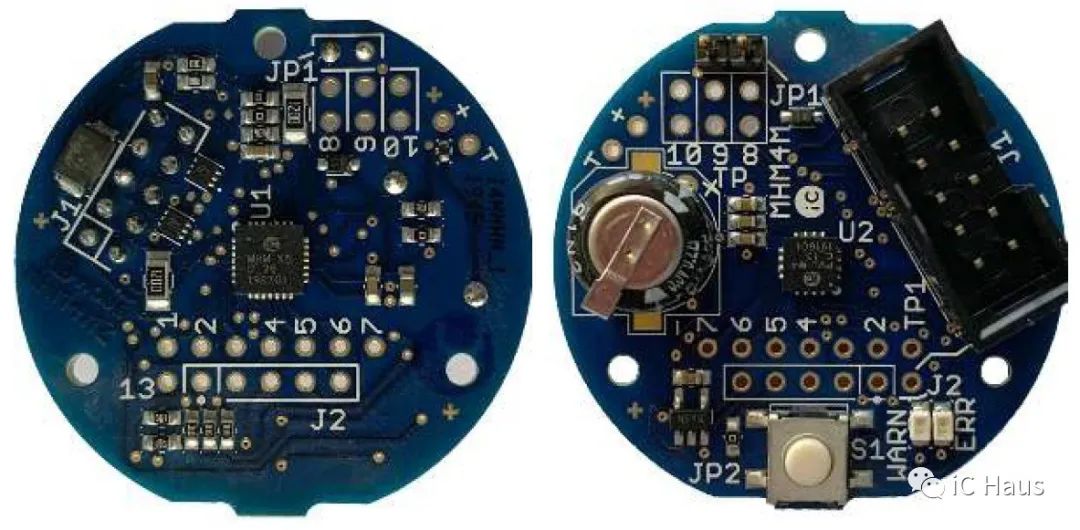

您可以在下面看到我们的参考设计 MHM4M：

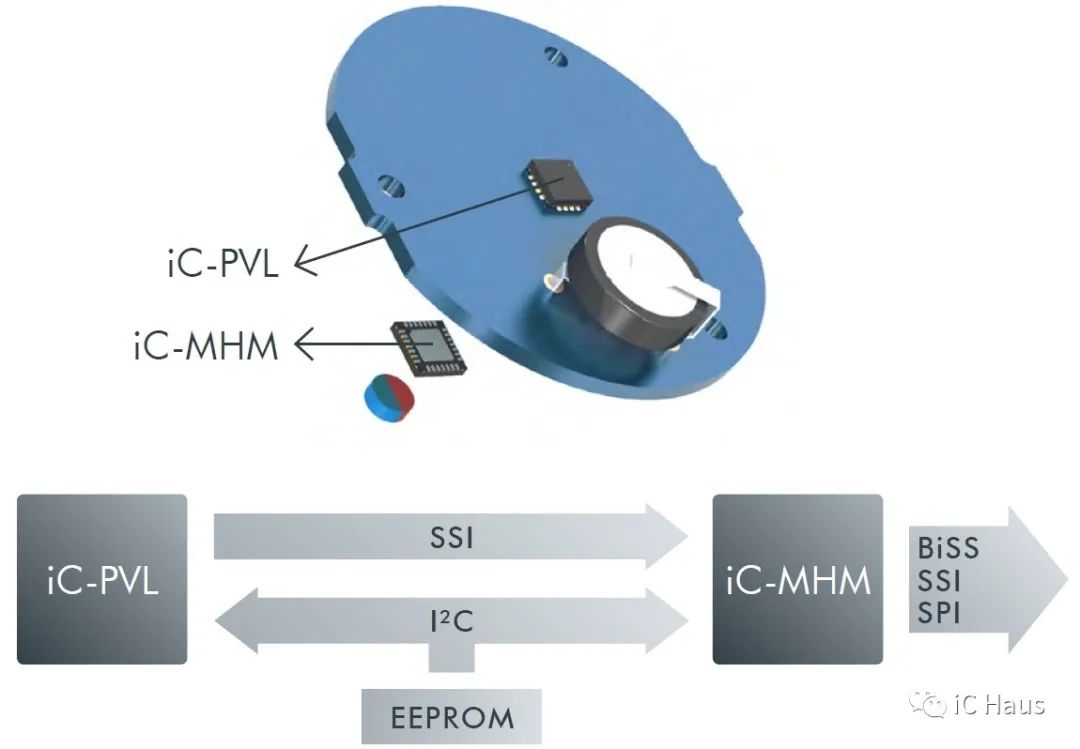

在这种情况下，我们将 iC-MHM 用作 PCB 一侧的单圈集成电路，将 iC-PVL 用作 PCB 背面的多圈集成电路。两者都位于轴端，iC-MHM + iC-PVL 一起提供多圈绝对式编码器所期望的全部功能：iC-PVL 向 iC-MHM 提供圈数计数数据，iC-MHM 与其自身的单圈绝对角度值同步，并通过串行接口输出完整数据。

2) 离轴磁编码器

如果应用需要空心轴，则上述同轴解决方案不适用。在这种情况下，我们的 iC-MU 系列可以与 iC-PVL 结合使用，形成一个完整的离轴多圈绝对式编码器。我们的参考设计 MU3C 如下所示：

该解决方案需要一个磁环，为了让 iC-MU 系列生成真正的绝对位置，使用 2 个磁道（游标计算）。

iC-MU 系列为磁环直径提供了多种可能性，并且全部都与 iC-PVL 兼容。iC-MU 系列从 iC-PVL 接收多圈值，与单圈值同步，然后通过串行接口输出完整数据。

3) 离轴光电编码器

当应用需要非常高的分辨率和精度时，最好选择光电编码器解决方案。

即使 iC-PVL 是一种磁性解决方案，它也可以轻松地与光电单圈器件组合，从而形成带有光电单圈和磁性多圈的混合编码器。

下图显示了一个示例：

在本例中，我们将 iC-PZ 反射式编码器集成电路用于单圈部分。由于其宽松的装配公差和集成的 LED，iC-PZ 使生产过程中的机械对准变得更加容易。

一个简单的径向磁铁就可以与 iC-PVL 配合使用，但这意味着要有一个实心轴。对于真正的空心轴编码器，则需要一个磁环。这种磁环 + 反射式码盘的设计如下图所示：

这是使用 iC-PVL 的电池供电多圈编码器的 3 种不同设计。还有更多可能的解决方案，每种都有其优缺点。
