液晶电视是家家户户都有的家用电器，市场巨大。2021年全球液晶电视面板市场销售额达到了534.9亿美元，预计2028年将达到624亿美元，年复合增长率（CAGR）为2.2%（2022-2028）。目前中国是全球最大的液晶电视面板市场，占有超过50%的市场份额，之后是韩国和中国台湾市场，二者共占有超过35%的份额。
微源为液晶电视提供完整的电源解决方案。
01 液晶显示器典型应用

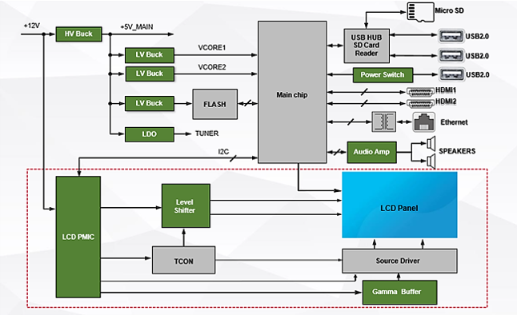

液晶电视通常包含一块主板和一块TCON板，下图是典型的液晶电视的系统框图。液晶电视主板的输入电源通常是12V，板上主芯片需要多路电源，板上通常还需要USB功率开关（Power Switch）和音频功放（Audio Amplifier）等。TCON板需要多路电源给TCON，Source Driver，以及栅极电路供电，往往需要一块多路输出的PMIC， Gamma Buffer，和Level Shifter等芯片。
0 2 微源显示电源方案
微源为液晶显示器提供完整的电源解决方案，如下图所示。微源的Panel Power为不同尺寸的液晶屏的TCON板提供了不同的PMIC+LVST+P-Gamma Buffer+ OP的组合，多款DC DC Buck电源，LDO，Power Switch，及Audio Amp可解决主板的电源需求，此外，微源还有多款背光方案（Backlight Driver）可供液晶显示器选择。
0 3 微源Level Shifter介绍
微源已有的两颗显示行业通用的Level Shifter IC LP6297A和LP6297B，可以提供10CH输出，可应用于NB/MNT/TV显示屏，其中LP6297B可以支持一进一出和少进多出两种模式。为满足更多面板的需求，微源最新推出的新品Level Shifter IC LP6295，可支持14CH输出，开发可以根据设计需求，灵活选择使用4CLK，6CLK，8CLK输出，可以适配市场主流的面板，同时还设计了关机放电功能，有效的解决了面板关机残像和液晶极化问题。LP6297A，LP6297B，LP6295更多参数以及典型应用电路可见下图。
以上是LP6297A，LP6297B，LP6295的详细功能介绍，其中LP6295功能齐全，支持14路输出，两路VGH电压可以支持IGZO面板的应用需求，Discharge功能解决了关机残影问题，极大的提高了用户使用感受。
微源半导体是行业领先的模拟芯片设计公司，持续专注以电源管理芯片为主的模拟芯片领域，全球布局研发中心和销售中心，致力于为客户提供完整的电源管理解决方案和技术服务。产品广泛应用于电池系统、显示系统、无线通讯系统和个人穿戴系统等3C市场相关产品。
自成立以来，微源半导体快速成为行业领先的电源管理方案提供商，以上千种产品、超十亿颗级别使用量服务于上万家客户。微源始终坚持产品质量第一，持续高研发投入，致力于设计更可靠、品质更安全、交付更有保障，努力成为客户首选电源合作伙伴。
