一:调试串口的意义:
UART 只需两根信号线即可完成双向通信,对硬件要求低,使得很多模块都预留 UART 接口来实现与其他模块或者控制器进行数据传输,比如 GSM 模块,WIF模块、蓝牙模块等等。在硬件设计时,注意还需要一根“共地线”。
我们经常使用 UART 来实现控制器与电脑之间的数据传输。这使得我们调试程序非常方便,比如我们可以把一些变量的值、函数的返回值、寄存器标志位等等通过 UART 发送到串口调试助手这样我们可以非常清楚程序的运行状态,当我们正式发布程序时再把这些调试信息去除即可。我们不仅仅可以将数据发送到串口调试助手,我们还可以在串口调试助手发送数据给控制器,控制器程序根据接收到的数据进行下一步工作。
首先,我们来编写一个程序实现开发板与电脑通信,在开发板上电时通过 UART 发送一串字符串给电脑,然后开发板进入中断接收等待状态,如果电脑有发送数据过来,开发板就会产生中断我们在中断服务函数接收数据,并马上把数据返回发送给电脑。
二:硬件连接:
参考上个帖子,依然是使用串口9,进行调试。
三:瑞萨RA4L1串口的标志位:
typedef enum e_sf_event
{
UART_EVENT_RX_COMPLETE = (1UL << 0), ///< Receive complete event
UART_EVENT_TX_COMPLETE = (1UL << 1), ///< Transmit complete event
UART_EVENT_RX_CHAR = (1UL << 2), ///< Character received
UART_EVENT_ERR_PARITY = (1UL << 3), ///< Parity error event
UART_EVENT_ERR_FRAMING = (1UL << 4), ///< Mode fault error event
UART_EVENT_ERR_OVERFLOW = (1UL << 5), ///< FIFO Overflow error event
UART_EVENT_BREAK_DETECT = (1UL << 6), ///< Break detect error event
UART_EVENT_TX_DATA_EMPTY = (1UL << 7), ///< Last byte is transmitting, ready for more data
} uart_event_t;
这里我是用的标志是
UART_EVENT_RX_CHAR
在串口回调函数中,添加如下代码:
void g_uart9_callback(uart_callback_args_t *p_args)
{
switch (p_args->event)
{
case UART_EVENT_TX_COMPLETE:
g_data_transmit_flag = true;
break;
/* case UART_EVENT_RX_COMPLETE:
g_data_received_flag = true;*/
case UART_EVENT_RX_CHAR:
g_data_received_flag = true;
R_SCI_UART_Write(&g_uart9_ctrl,(uint8_t *)&(p_args->data),1);
break;
default:
break;
}
}
当然瑞萨的官方,也提供串口接收完成的中断标位位:
case UART_EVENT_RX_COMPLETE:
这里的需要定义每次接收的字节个数,比如说:10个字节;当串口接收10个字节才会触发接收完成中断。
可以使用该函数:
fsp_err_t R_SCI_UART_Read(uart_ctrl_t * const p_api_ctrl, uint8_t * const p_dest, uint32_t const bytes);
触发接收完成中断后,使用读取函数将串口接收寄存器中读取指定的字节到接收buffer里面,进行处理,当处理完成后,清空就可以。
使用该函数的缺点就是,需要用户明确知道一帧数据的具体个数。

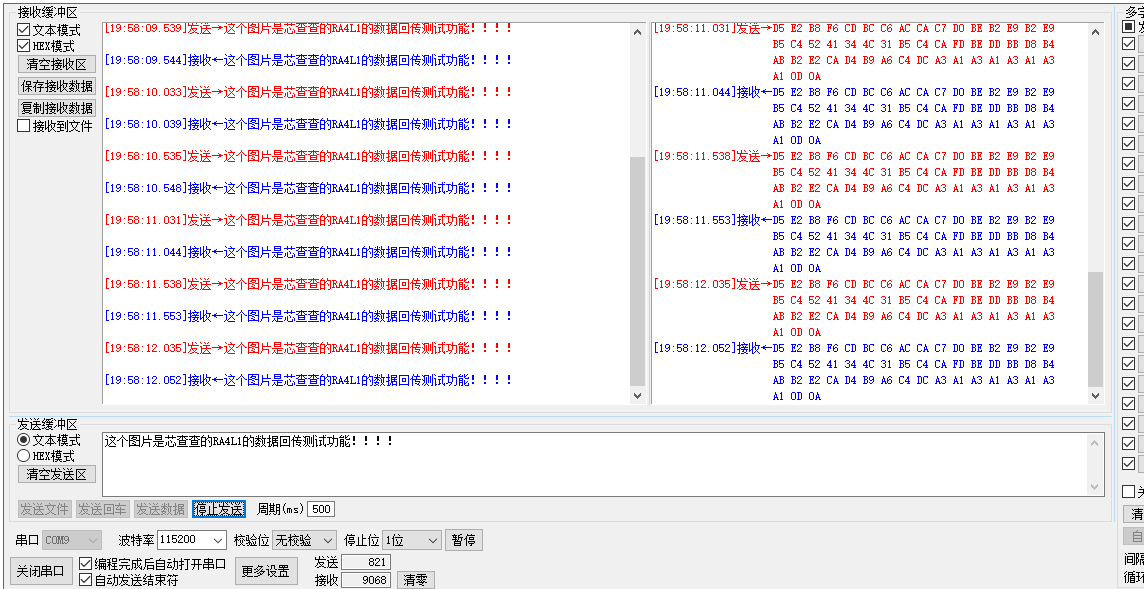

四:验证如下所示:

不过现在有个问题就是,调试串口的功能发现,瑞萨的串口没有串口的空闲中断功能,如果说在调试的时候,在接收不定长的数据时候,在接收端需要知道每次发送的字节长度,这样对于调试人员来说还是比较麻烦的。等等研究一下其他的方法,实现数据的不定长接收与回传功能。
