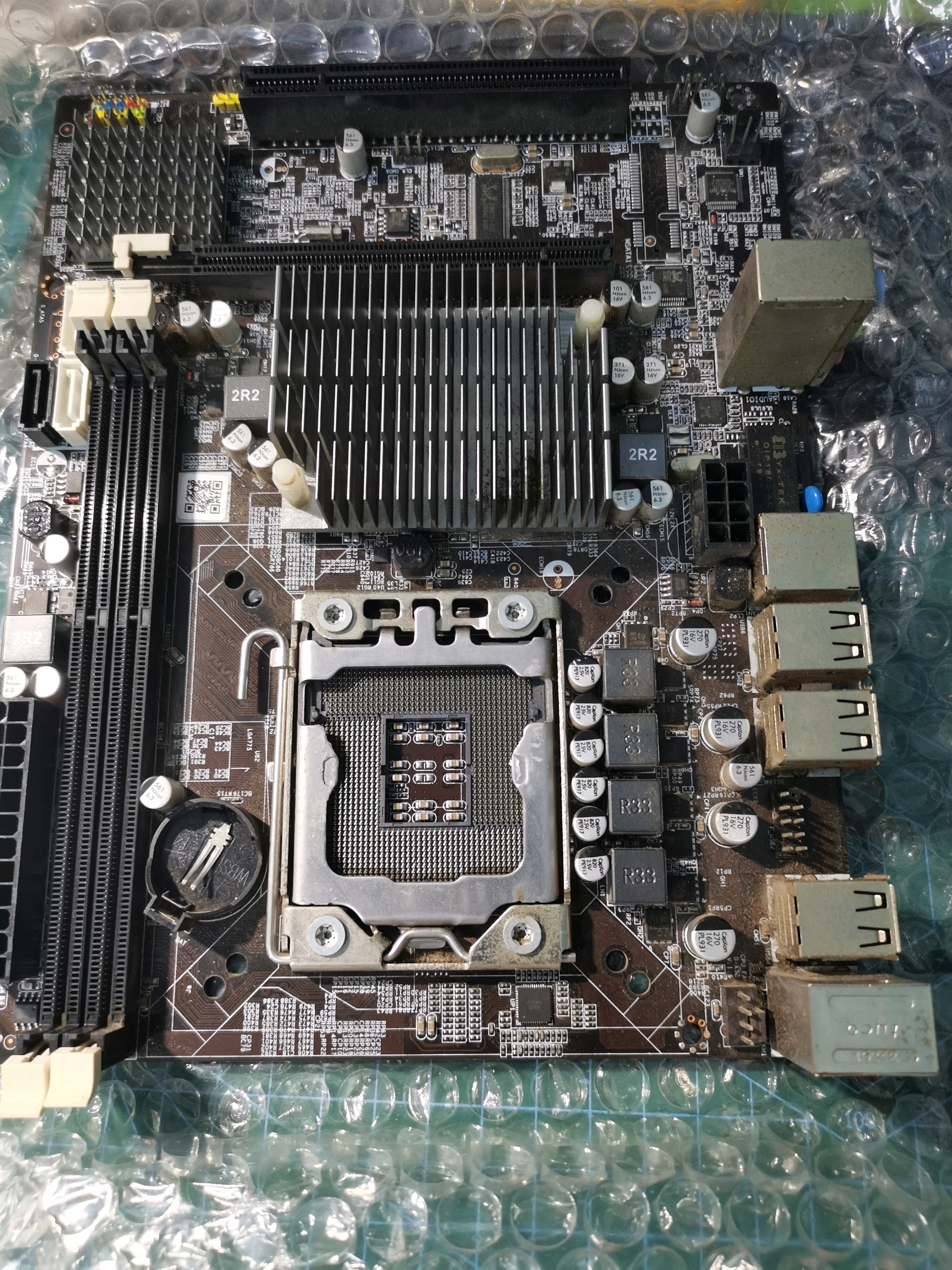

想当年是在寝室楼下捡到这块主板的，现在都让它退休了。



一、供电电路

- 功能：为CPU、内存、芯片组等核心部件提供稳定电压。

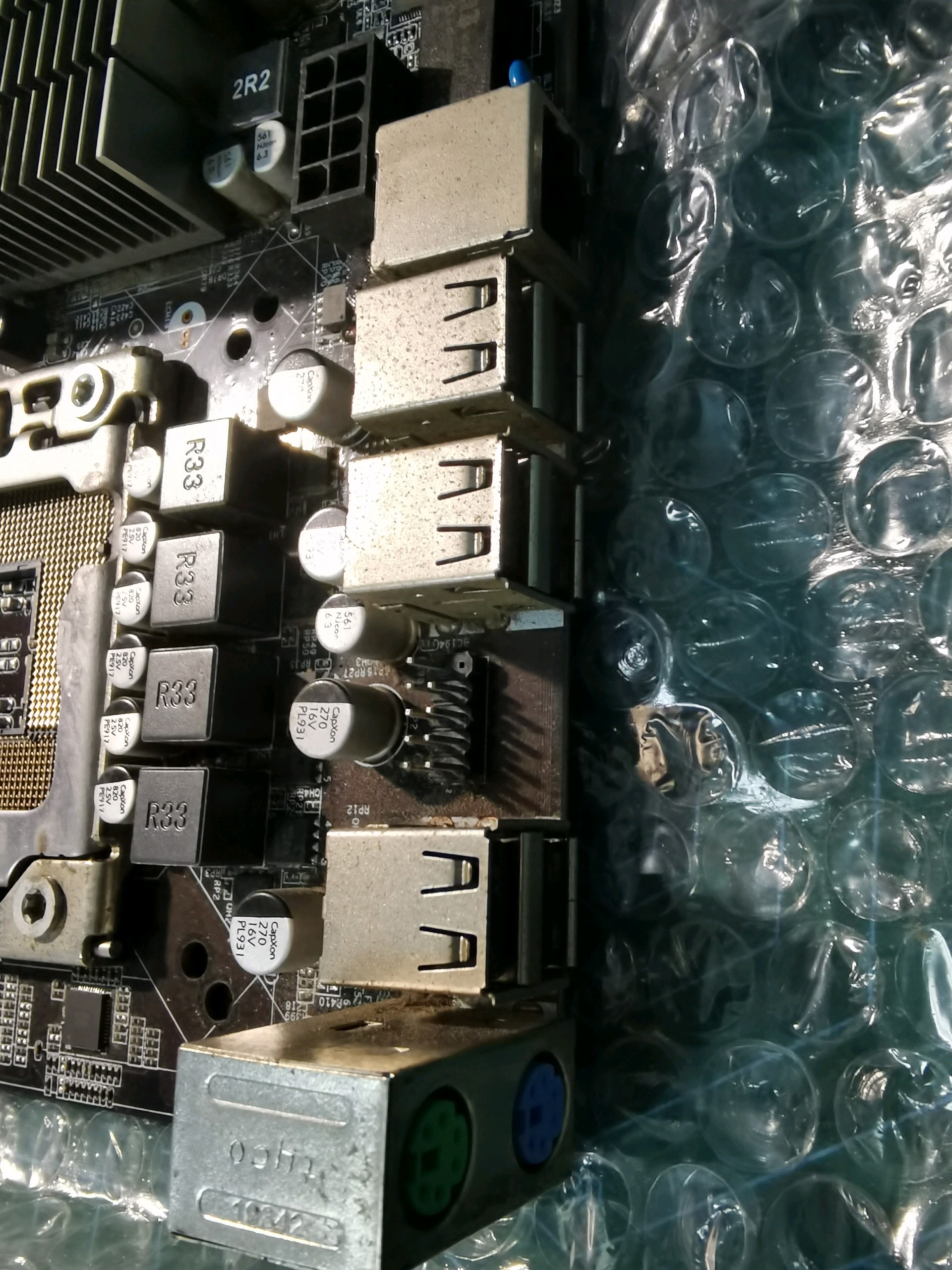

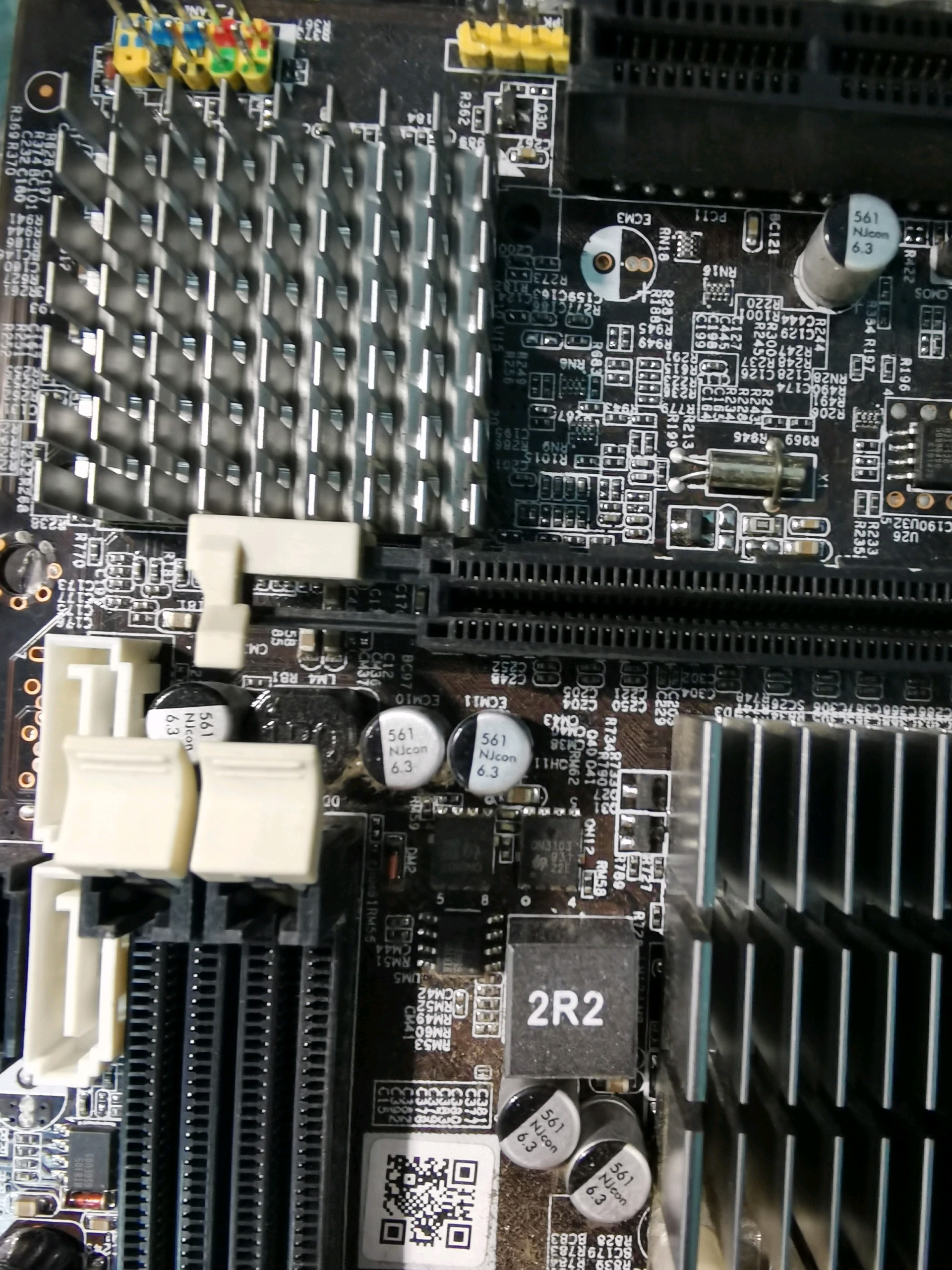

- 组成：由电容（如图片中可见的Nicon电容）、电感（标有“R33”的元件）、MOS管（黑色方块状元件）组成。这些元件协同工作，将电源的高压转换为硬件所需的低压，并过滤电流中的杂质，确保供电稳定。

二、信号传输电路

- 功能：实现CPU、内存、外设之间的数据与指令传输。
- 组成：包括主板上的铜质走线（肉眼可见的线路）、各类接口（如USB接口、串口、内存插槽、CPU插槽）。例如，内存插槽通过走线与CPU插槽相连，使CPU能读取内存中的数据；USB接口的走线连接到南桥芯片，实现外部设备与主板的通信。

三、控制电路

- 功能：协调各硬件的工作时序，管理输入输出设备。

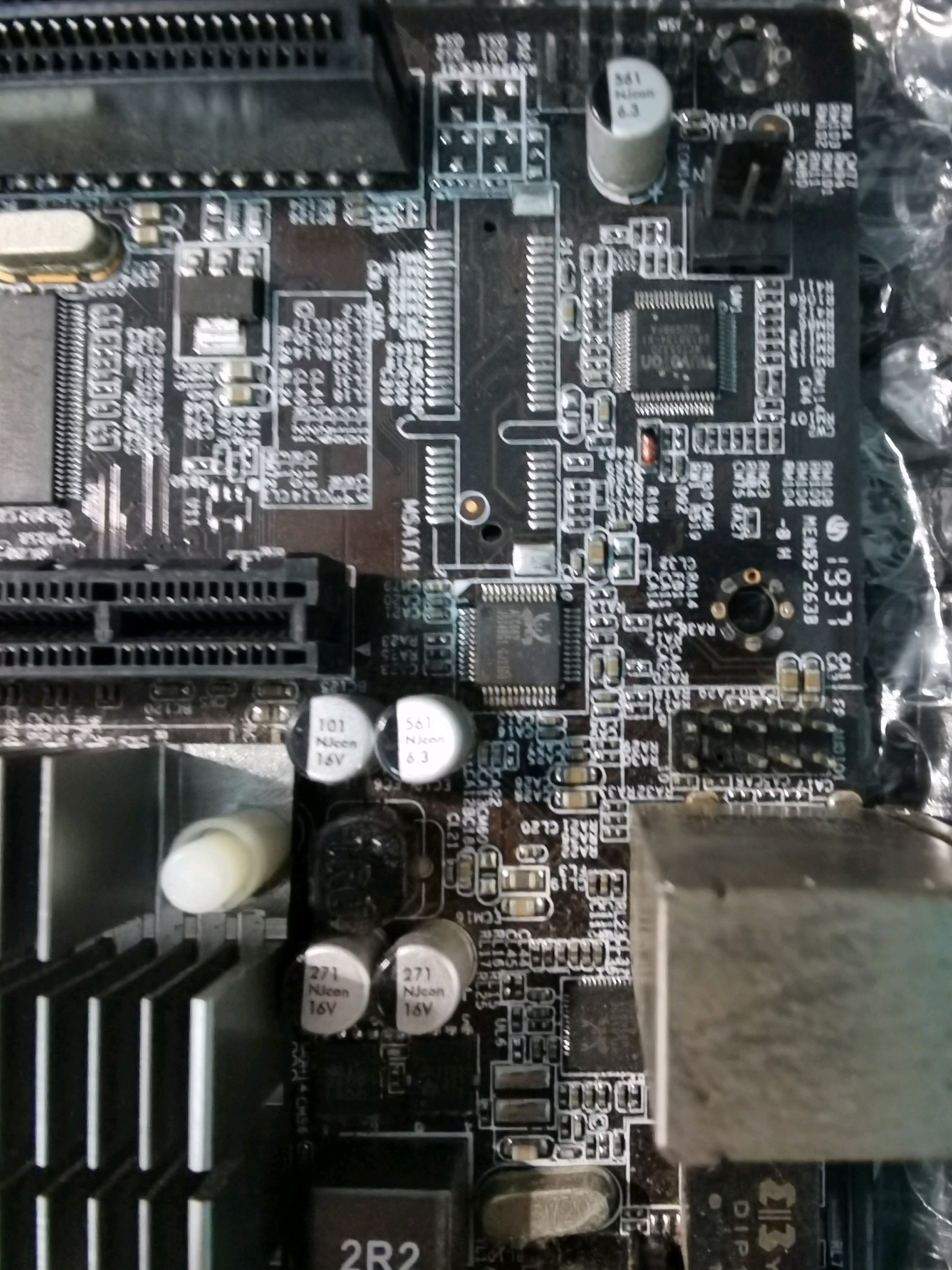

- 组成：包含南桥芯片、北桥芯片（或集成在CPU中的控制器）、各类控制芯片（如图片中的小方块芯片）。南桥负责管理低速外设（如USB、SATA硬盘），北桥（或CPU内置控制器）负责高速设备（如内存、显卡），控制芯片则辅助管理特定功能，如音频、网络。

四、时钟与复位电路

- 功能：为硬件提供同步时钟信号，在硬件异常时重置系统。

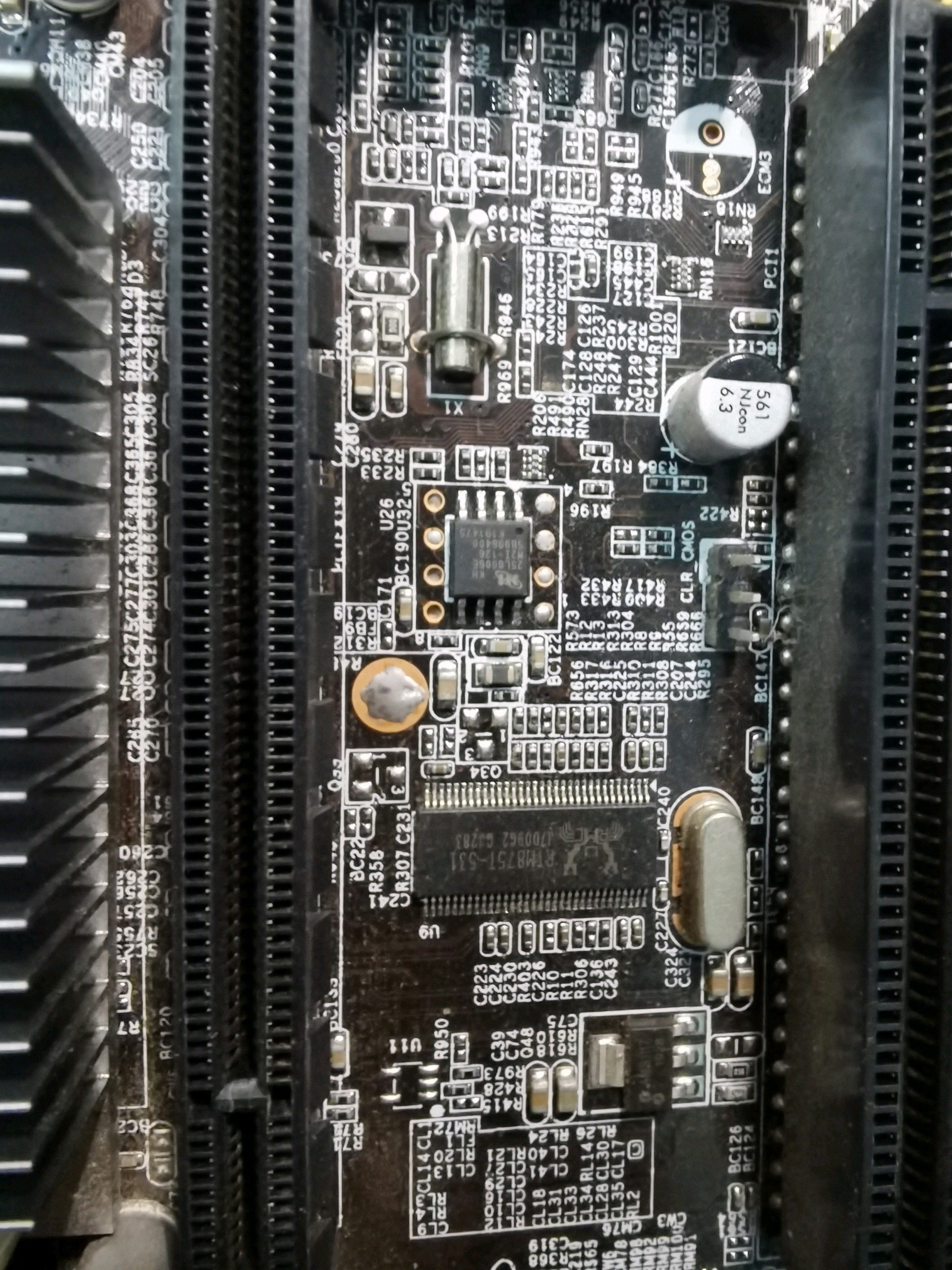

- 组成：有时钟晶振（如圆柱形带金属脚的元件）、复位开关接口（标有“CLR CMOS”的区域）。时钟晶振产生固定频率的信号，使CPU、内存等设备同步工作；按下复位键时，复位电路会发送信号重启系统。

五、散热相关电路

- 功能：辅助芯片组散热，避免高温损坏元件。
- 组成：芯片组上的散热片（大型金属散热结构），通过导热将芯片组的热量散发到空气中，保障芯片组长期稳定运行。

可惜供电电路MOS上的散热被砍了，寿命直接减半。

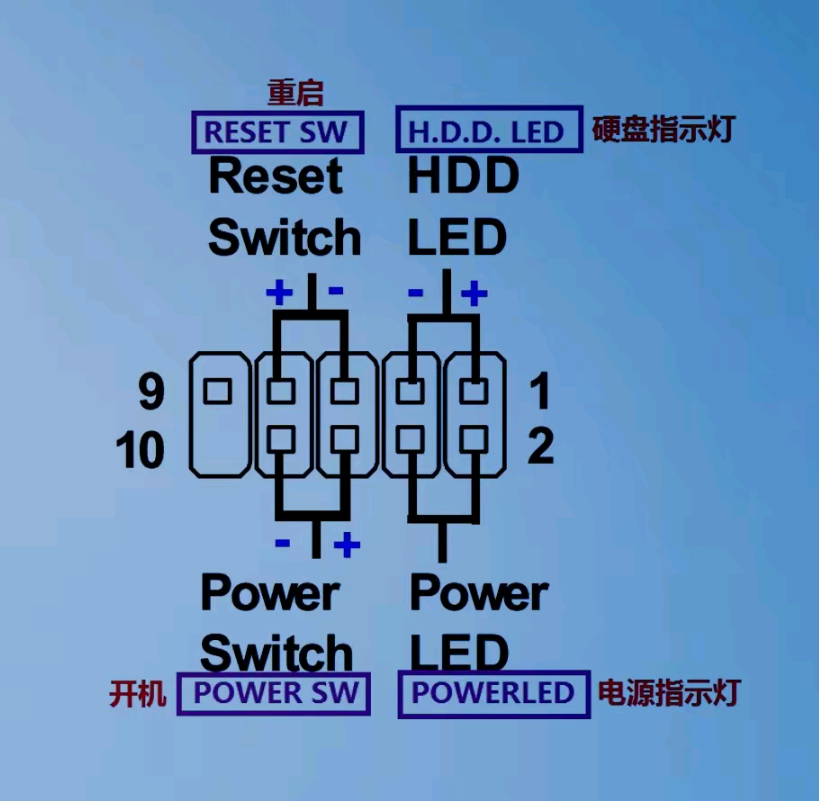

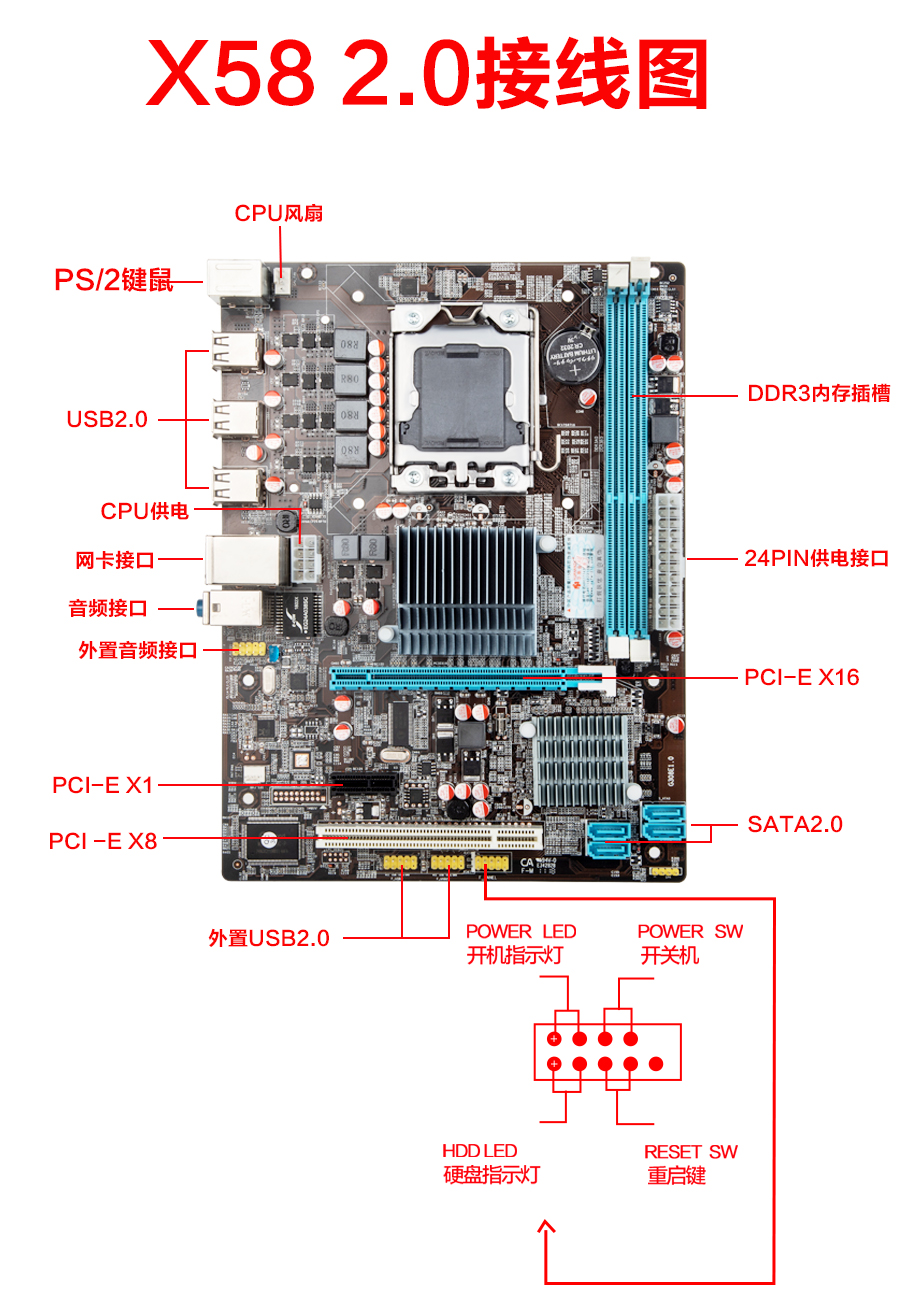

我相信肯定有人需要这幅图片。
