这是用嘉立创PCB制作的电路板

特点:
1、输入电压 7~12V 电流至少2.5A
2、利用LM358、一个电阻、一个电位器、热敏电阻、风扇，组成散热电路
3、使用充电模块，解决了不支持快充的问题，不再显示当前充电速度慢
4、利用CD4017芯片，构成好看的声控流水灯电路
5、IRF3205开关，既方便，又能实现大电流，避免输出电流太小


详细信息:
模块输出:5V 5.01A / 9V 2.23A / 12V 1.98A （极限）

主要元件:
1、LM358P 一个
2、CD4017BE 一个
3、LED 10个（彩色LED更好看）
4、MIC 一个
5、S9014 一个
6、50V 1uF 一个
7、4.7K电阻一个
8、103 10K3296电位器 一个
9、5个CD4017 电阻（BOM表有详细信息）
10、一路快充模块
11、L7805CV
原理图:暂缺

图片:

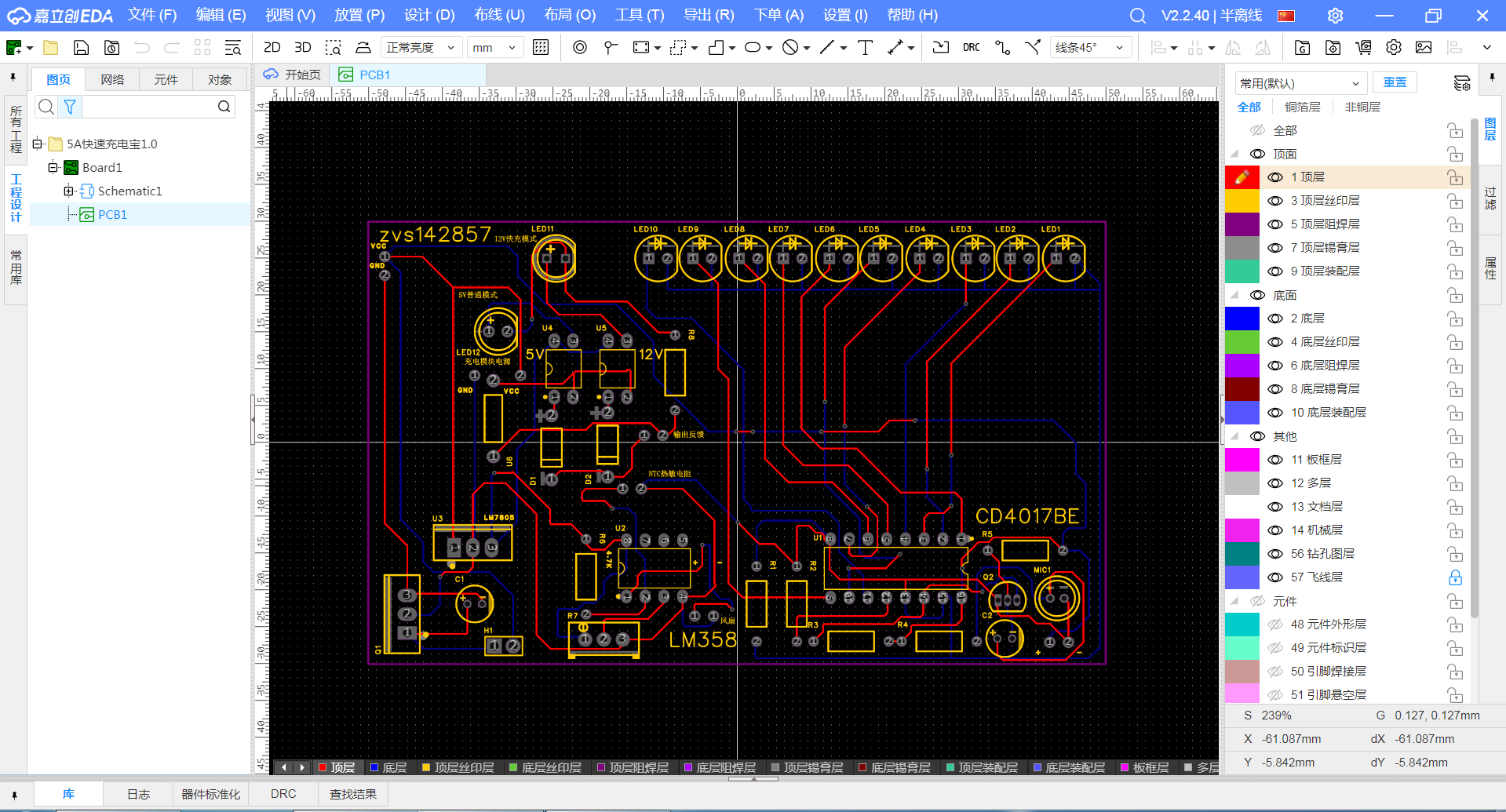

正面

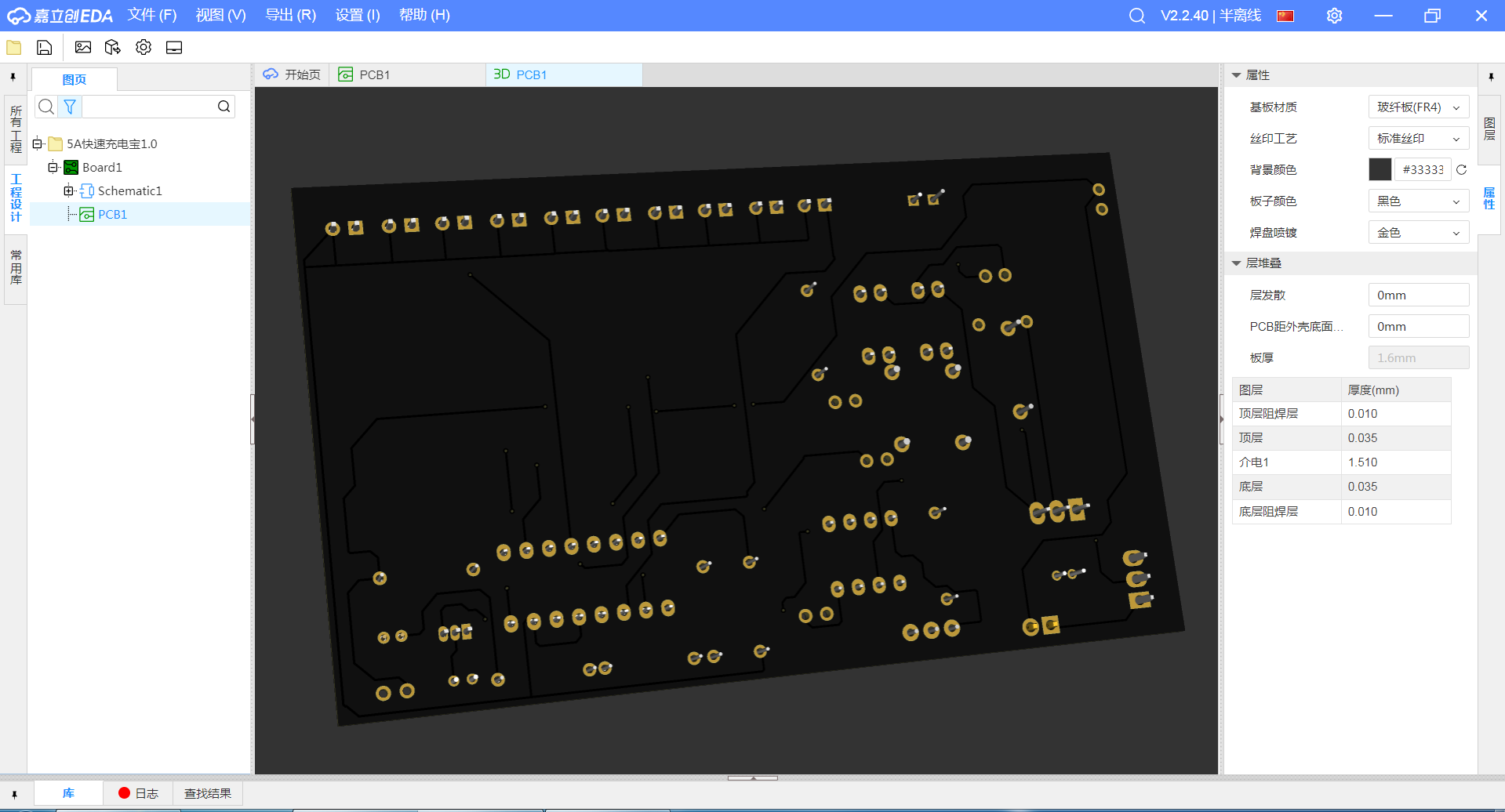

反面




注意事项:
1、必须先下载嘉立创才能点开eprj文件。
2、如果 5A快速充电宝1.0_v161_2025-09-27-12-43.zip 上传失败，按照下面操作:
点击rar文件，里面有eprj文件，点击eprj文件，就会进入嘉立创

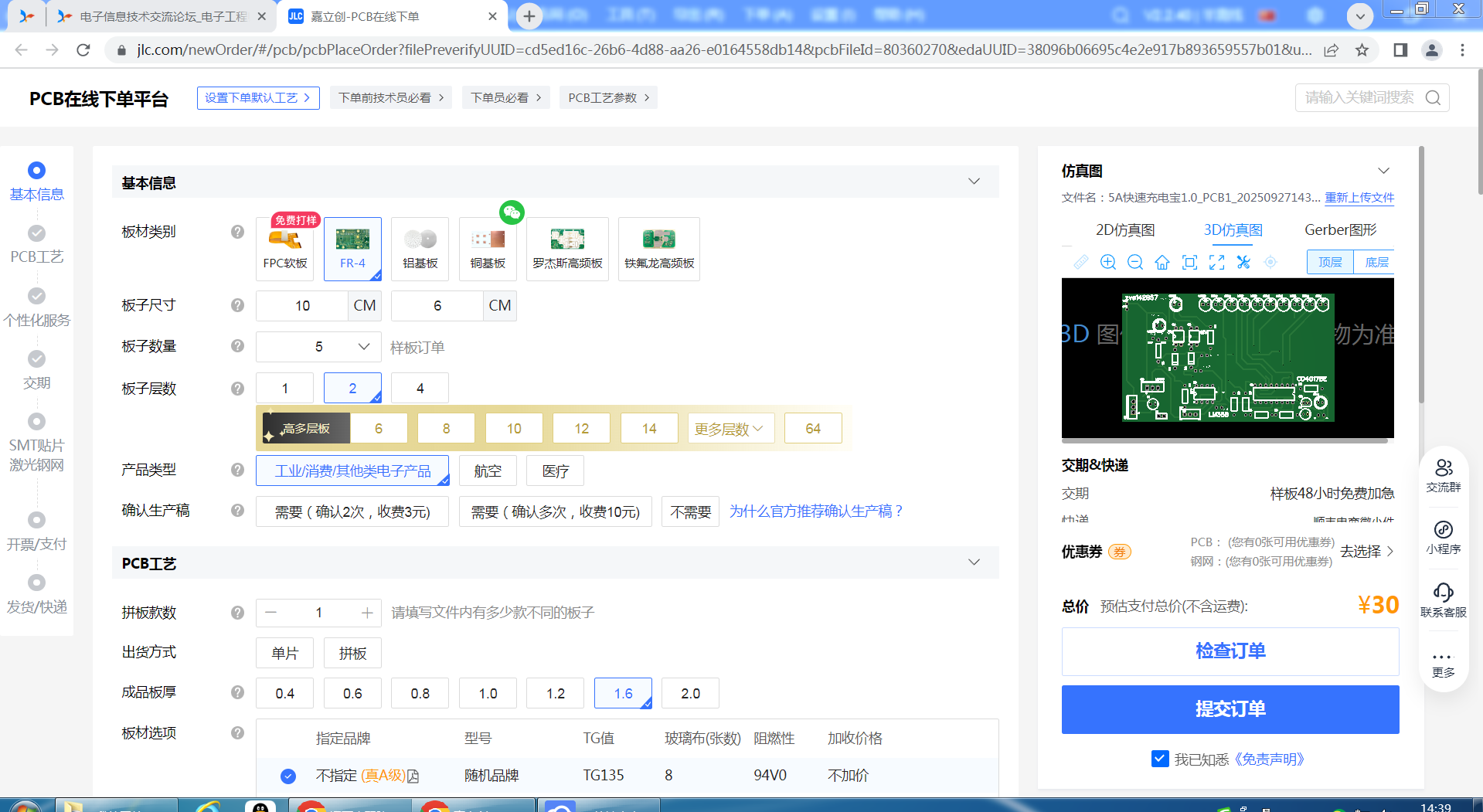

进入这个页面





让后点击“下单（A）”再选择“PCB下单”，检查DRC，进入下单页面。


这里优惠券被我领完了，现在只是演示
颜色选择喜欢的颜色

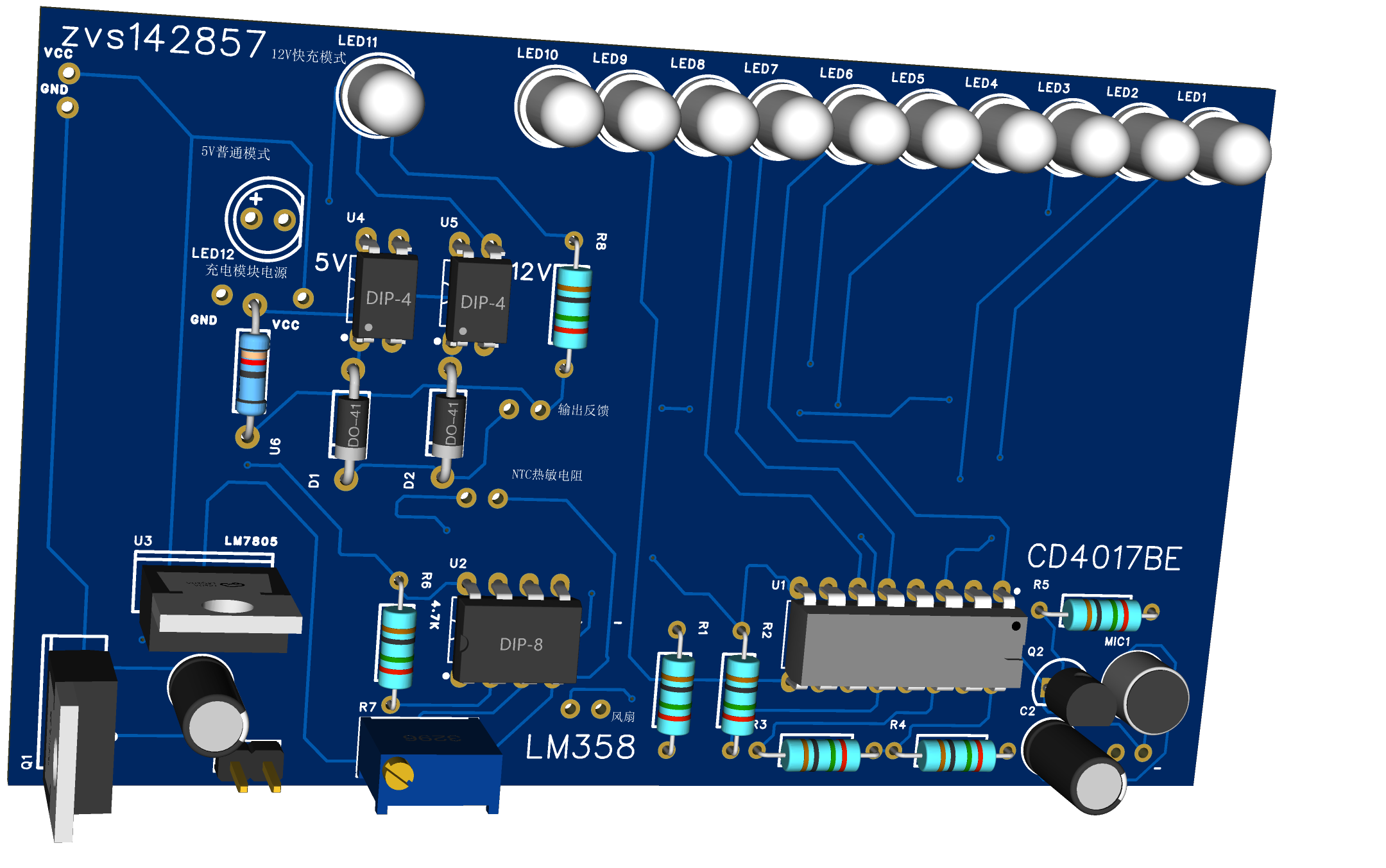

具体外观:




两个光耦可以不用，还有两个二极管也可以不用
充电模块电源:左边孔正极，右边负极
风扇电源:5v,12v的不行，如果12v就要更换L7805和风扇
同样左边孔正极，右边负极

到此就制作完成！！！
