简单和大家介绍一下本文章的主要内容：使用STM32F103，使用STM32 cubeMX 6.14版本生成底层的驱动库、结合定时器的PWM 输出功能、使用DMA发送数据的 方式，驱动WS2812 的RGB三色灯。
一：RGB三色灯的介绍：

   WS2812俗称：三色 RGB 灯，其中 LED 灯珠内部存在一个芯片控制控制芯片，通讯方式采用单线归零码的方法，使用DIN信号线来发送特定的时序数据，控制灯的工作与否，如果额外增加一路信号线，实现双路信号传输，即使存在某个LED灯异常损坏的时候，也不会影响整体显示效果。

二：WS2812b功能特点：

1.5050 灯珠内部集成高质量外控单线级联恒流 IC和优质 RGB LED 芯片，体积小巧，外围简单。The 5050ball 2.内置 IC恒流精度高，内部 RGB 芯片预先分光处理。发光高度一致，白光效果纯正。3.整形转发强化技术，单线数据传输，可无限级联。4.数据传输频率 800Kbps/秒，可实现画面刷新速率 30 幀/秒时，不小于 1024 点。5.输出端口 PWM 控制能够实现 256 级灰度调节，端口扫描频率 1.5KHz/s。6.采用优化预置 12mA/通道恒流模式，低压驱动级联数量最大化。高恒流精度，片内误差<1.5%,片间误差<3%。 7.内置低压强化模块，VDD在 4.5-5.5V 以上 100%正常工作。8.超强数据整形能力:接受完本单元数据自动将后续数据整形输出。

三：驱动方式：

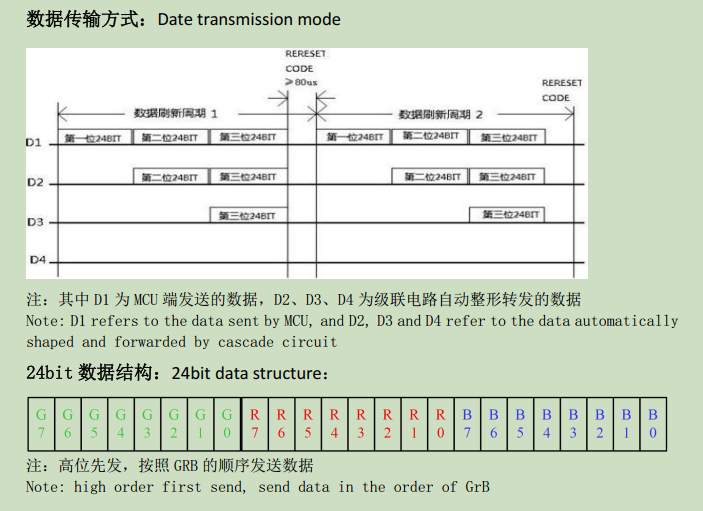

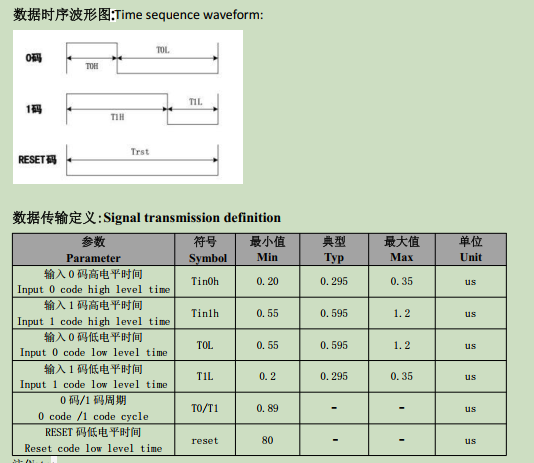

a:LED灯珠主要根据高电平时间判断“0”码和“1”码。高电平时间介于 200ns~410ns,IC判断为“0”码,高电平时间介于 640ns~1000ns,判断为“1”码。 “0”码和“1”码的低电平代表此码结束，准备接收下一数据码。

b:低电平复位时间最小为100us，为了留有余度，一帧数据传输过程中(包括 24bit 和 24bit 之间、bit和 bit 之间)不要中断超过 35us，否则可能会被 IC 认为是RESET。中断时间在 35us之内，控制器可以进行正常数据传输等其他操作。

这里我使用的方式是：改变PWM脉宽的大小，即采用不同占空比的方式实现数据的输出。

实现的主要思路如下：

   采用定时器输出不同脉宽的PWM，并且结合DMA技术能够生成数量和占空比可编程控制的脉冲序列，主要利用DMA的自动数据传输功能，不占据CPU的资源，基本上不用担心被其他的任务打断。当定时器使能DMA时，每次计数器达到溢出值后，软件代码自动通过DMA总线获取新的比较值数据。通过动态改变DMA传输的比较值数据，即可实现每个PWM周期占空比的灵活调整。在本次项目中采用预定义数组存储比较值序列，由DMA控制器按需传输数组元素。通过配置数组长度（控制脉冲数量）和元素数值（决定各周期占空比），最终实现脉冲数量和占空比的双重可编程控制。

几个重要和大家分享一下：

工作机制：定时器溢出触发DMA传输，自动更新比较寄存器

动态调节：差异化的DMA传输数据实现占空比动态变化

实现方式：１：比较值序列存储在预定义数组。２：DMA负责数组元素的自动传输

控制难点：１：数组长度决定输出脉冲数量。２：数组元素值决定单个脉冲占空比

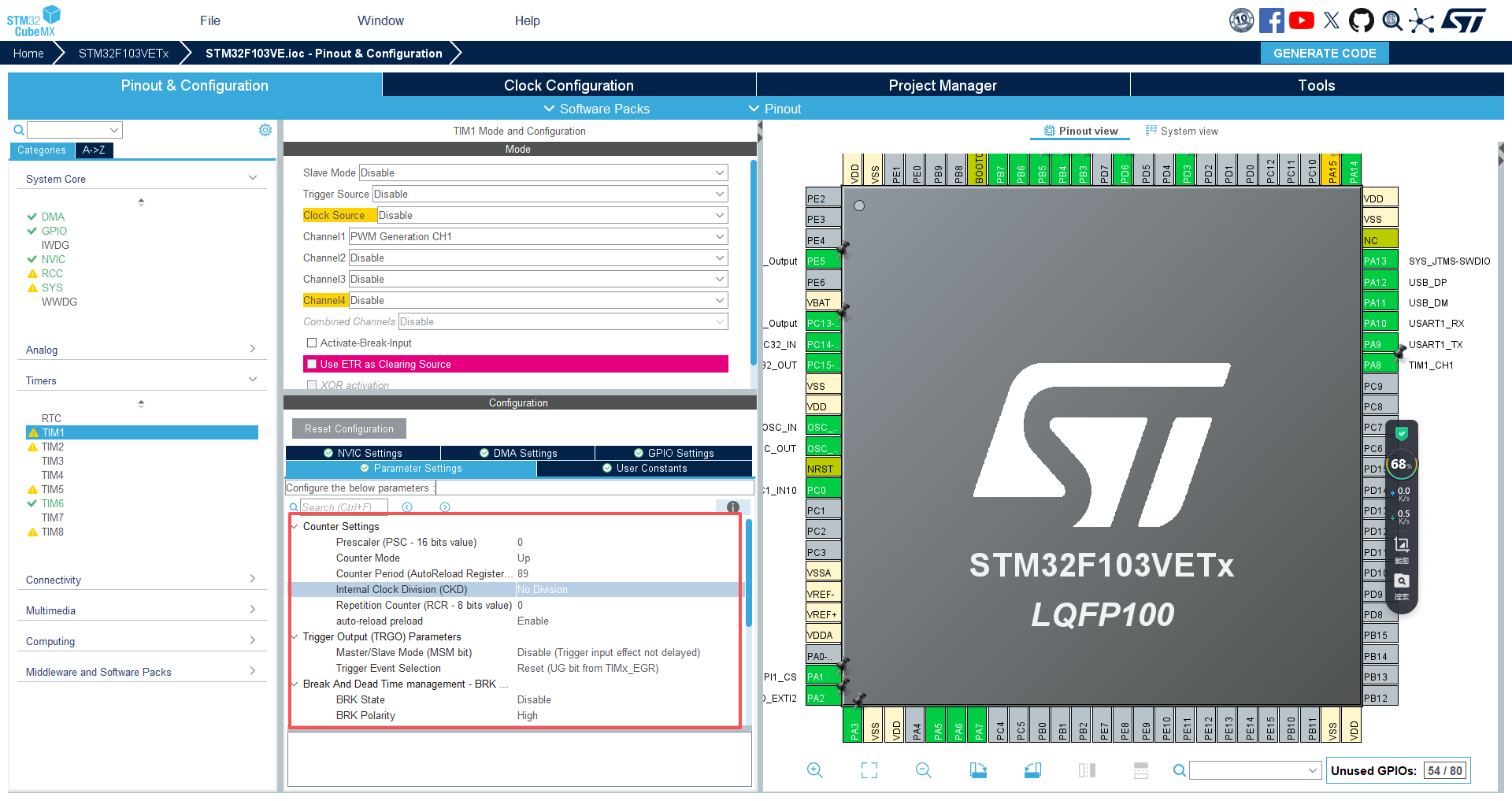

四：STM32cube MX 软件配置：

五;软件代码如下所示：

/*ws2812 初始化*/
void ws2812_init(uint8_t led_nums)
{
	level=0;
	breath_R=0;
	breath_G=0;
	breath_B=0;
	uint16_t num_data;
	num_data = 60 + led_nums * 24;
	for(uint8_t i = 0; i < led_nums; i++)
	{
		ws2812_set_RGB(0x00, 0x00, 0x00, i);
	}
	 HAL_TIM_PWM_Start_DMA(&htim1,TIM_CHANNEL_1,(uint32_t *)RGB_buffur,(num_data));
}

void ws2812_breath(uint8_t color,uint16_t num,uint16_t change_time)//呼吸灯，分别填入颜色，RGB灯数，每次切换亮度的时间
{
	if(rgb_breath_time>=change_time)
	{

    level++;

		if(level<=breath_level)//渐亮
		{
			switch (color)
			{
				case red:   ws2812_red(breath_R+=breath_change_sum,num) ;break;
				case green: ws2812_green(breath_G+=breath_change_sum,num) ;break;
				case blue:  ws2812_blue(breath_B+=breath_change_sum,num) ;break;
				case yellow:ws2812_yellow(breath_B+=breath_change_sum,num) ;break;
			}
		}

		else if(level>breath_level&&level<breath_level*2)//渐灭
		{
			switch (color)
			{
				case red:   ws2812_red(breath_R-=breath_change_sum,num) ;break;
				case green: ws2812_green(breath_G-=breath_change_sum,num) ;break;
				case blue:  ws2812_blue(breath_B-=breath_change_sum,num) ;break;
				case yellow:ws2812_yellow(breath_B-=breath_change_sum,num) ;break;
			}
		}

		if(level==breath_level*2)//熄灭
		{
			breath_R=0x00;
			breath_G=0x00;
			breath_B=0x00;
			ws2812_init(80);
		}

		if(level==breath_level*2+4)//熄灭一段时间后再重置
		{
			level=0;
		}

		rgb_breath_time=0;
	}
}

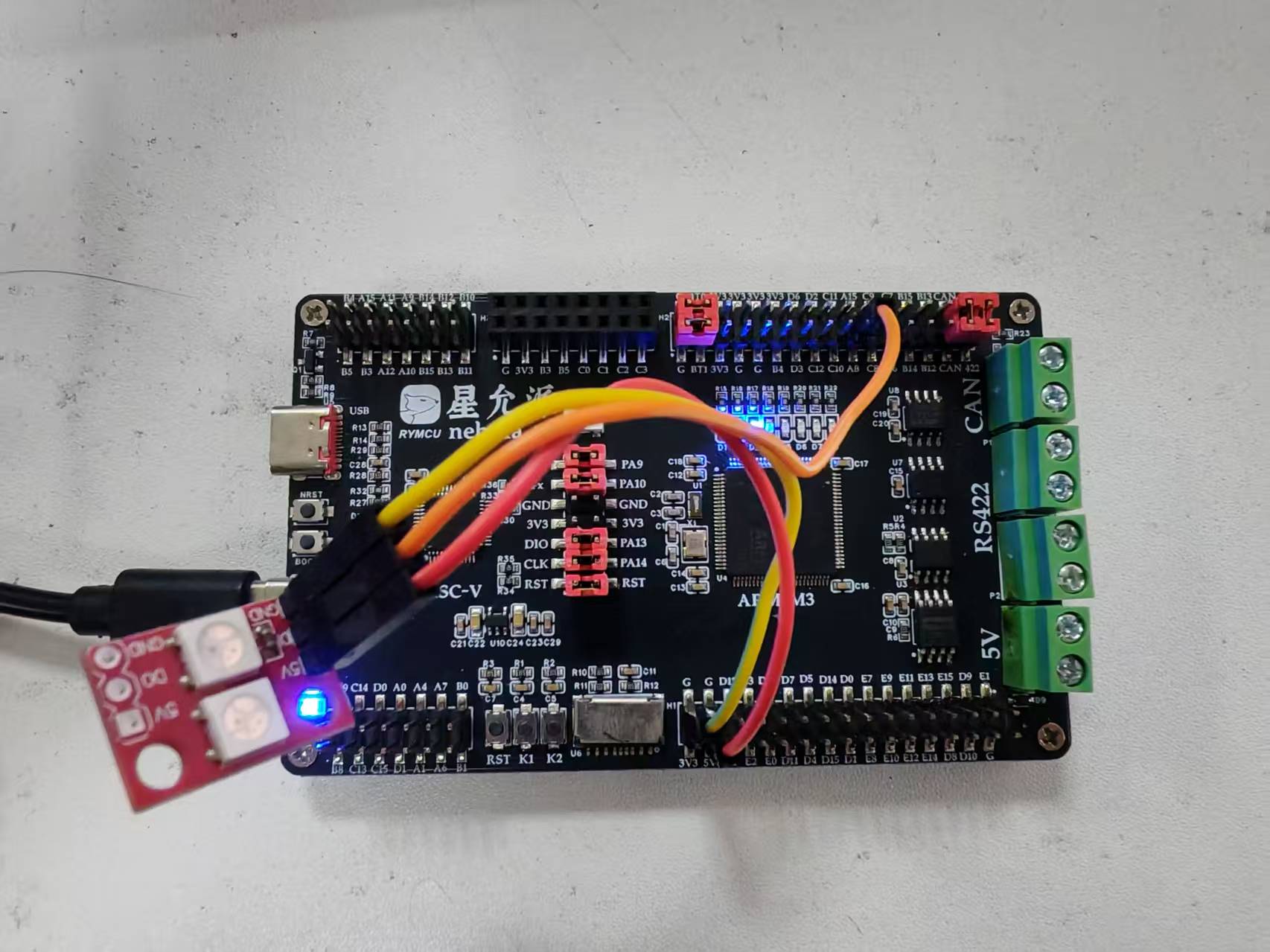

实物图片如下所示：
