一、简述

今天拆解一个在开源的加热台基础上改进的CNC版加热台。此款加热台有个OLED模块负责显示关键信息, 颜值高, 且具有回流焊功能。是广大爱好者焊接的好帮手，帮助实现了大量PCB在DIY过程中的轻松焊接。好马配好鞍, 这款加热台, 你值得拥有。

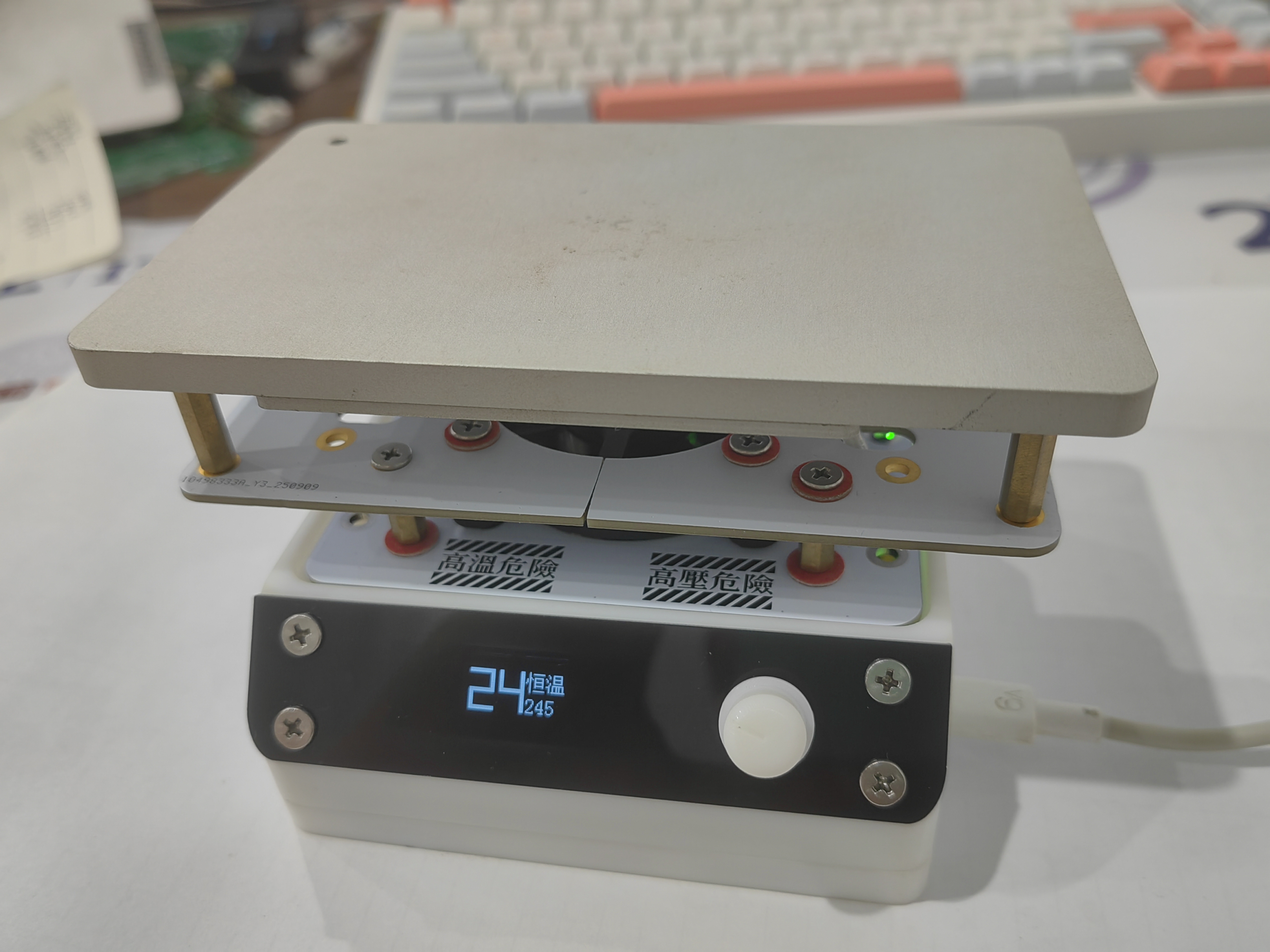

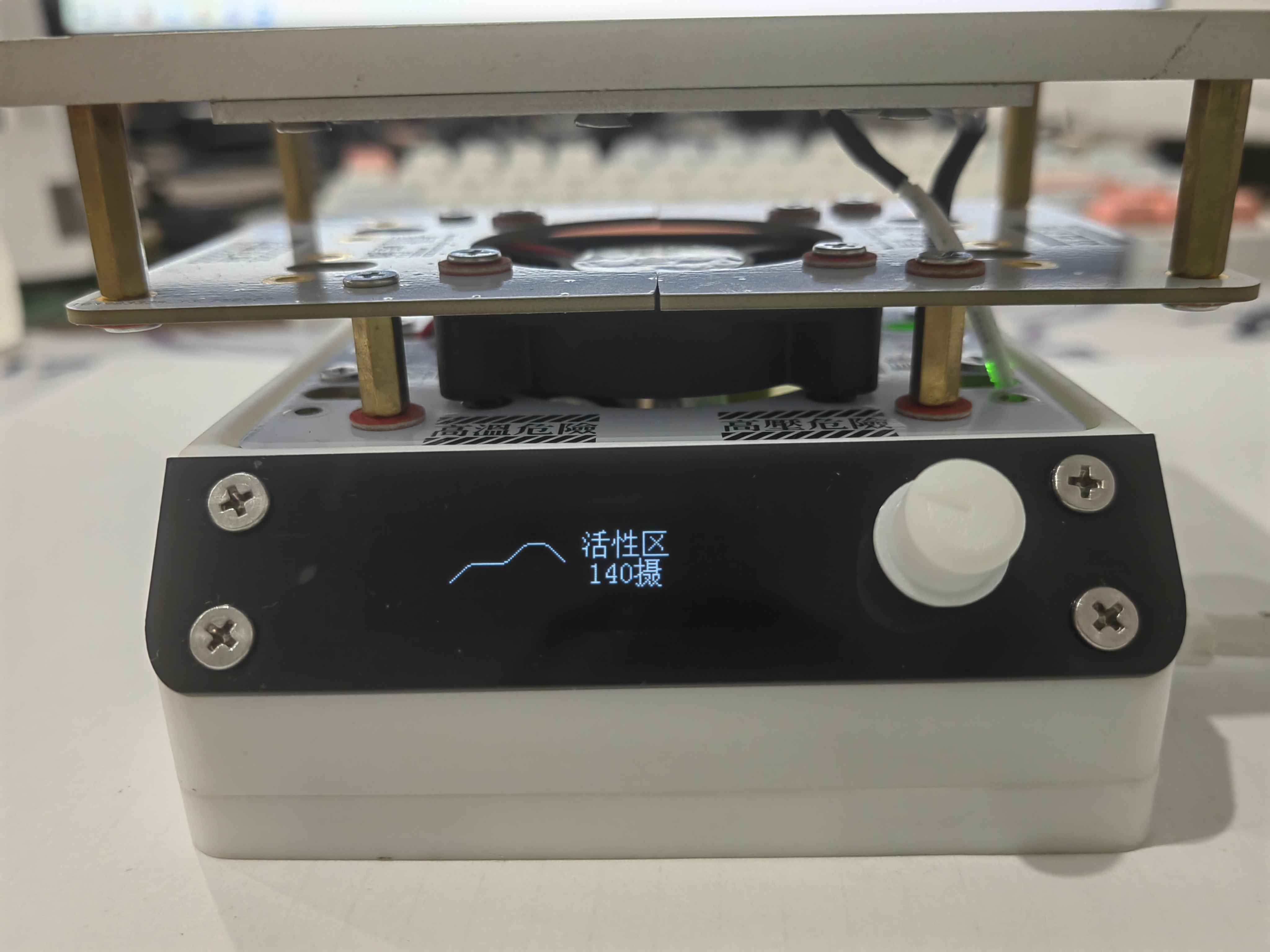

整体结构图:

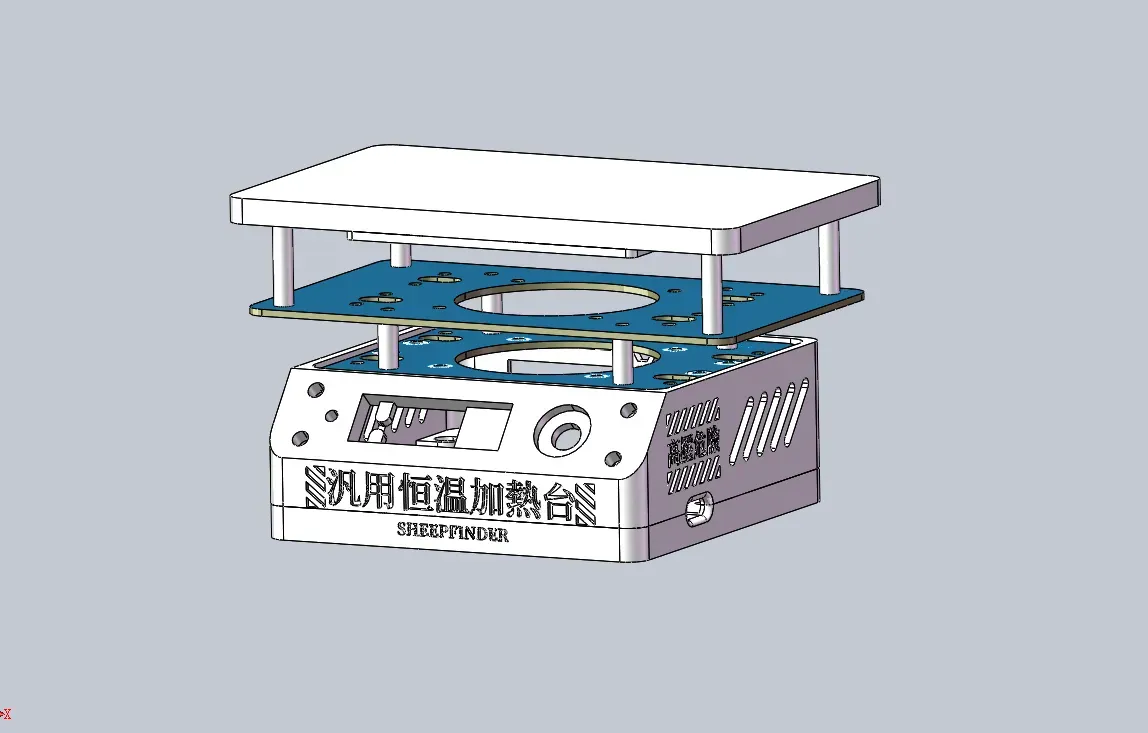

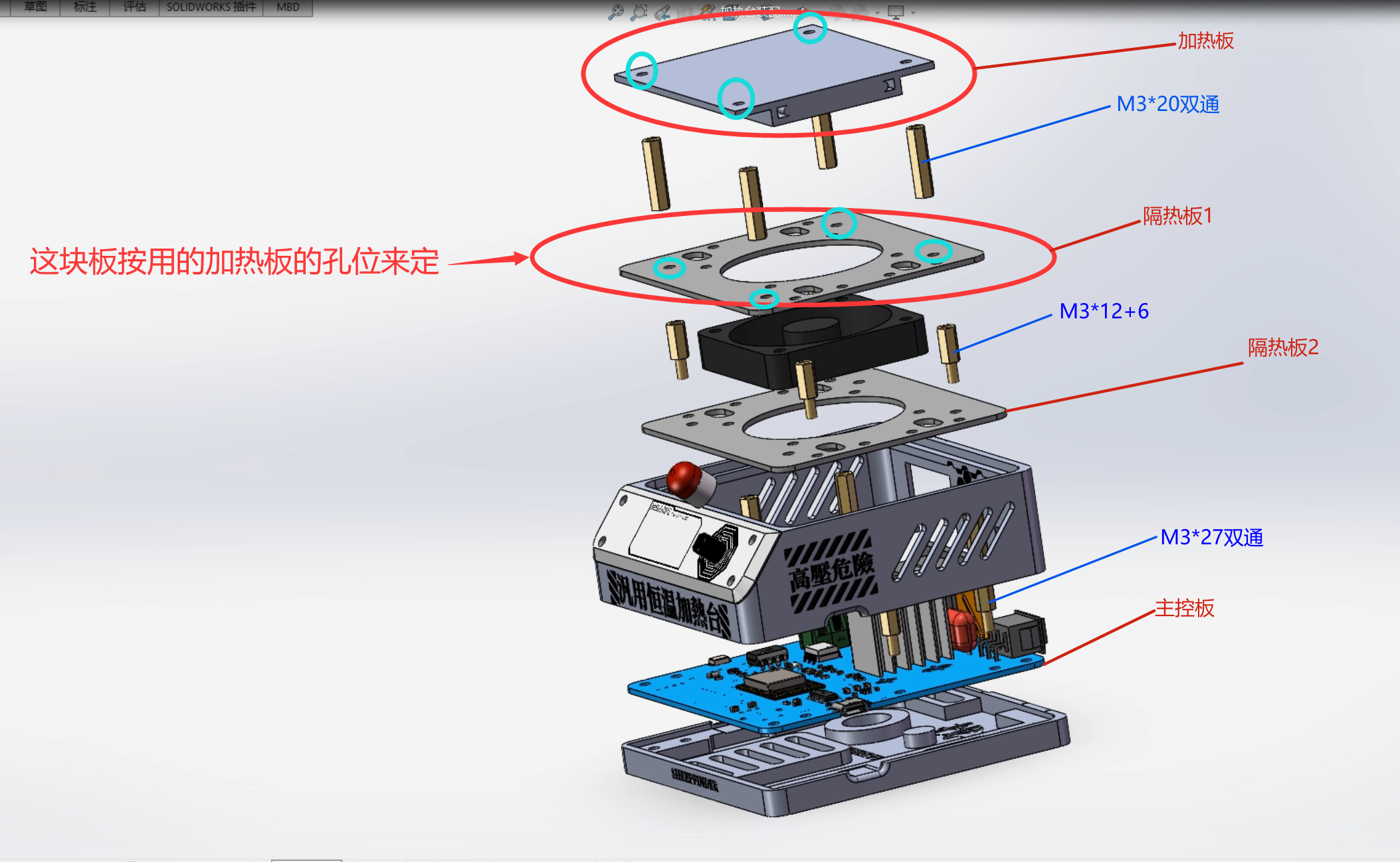

展开图:

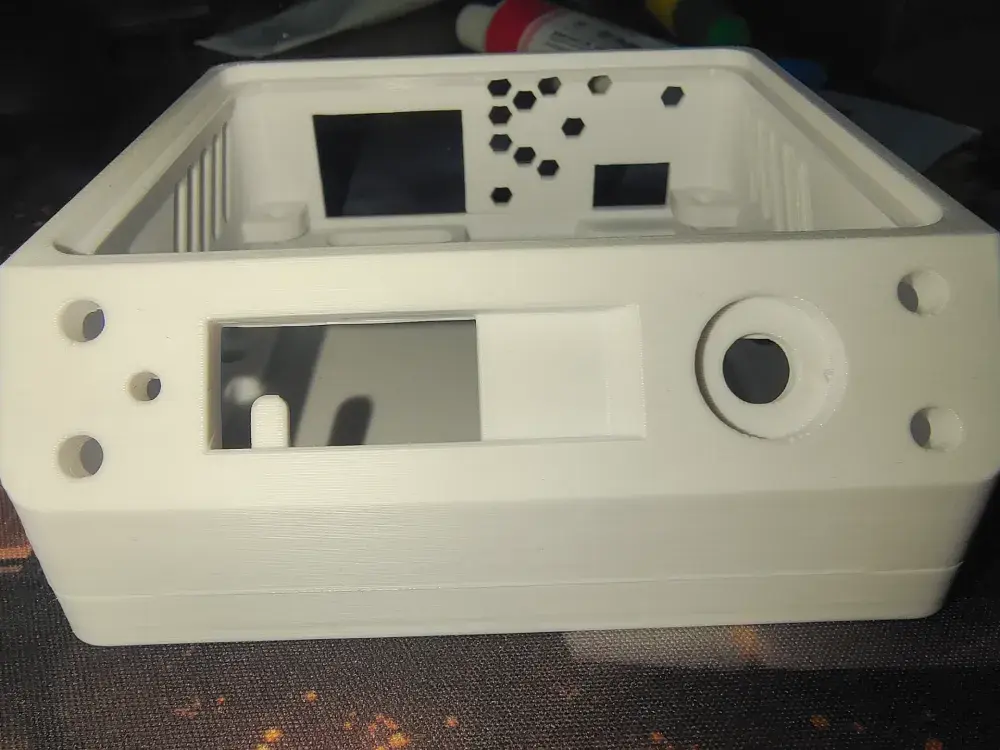

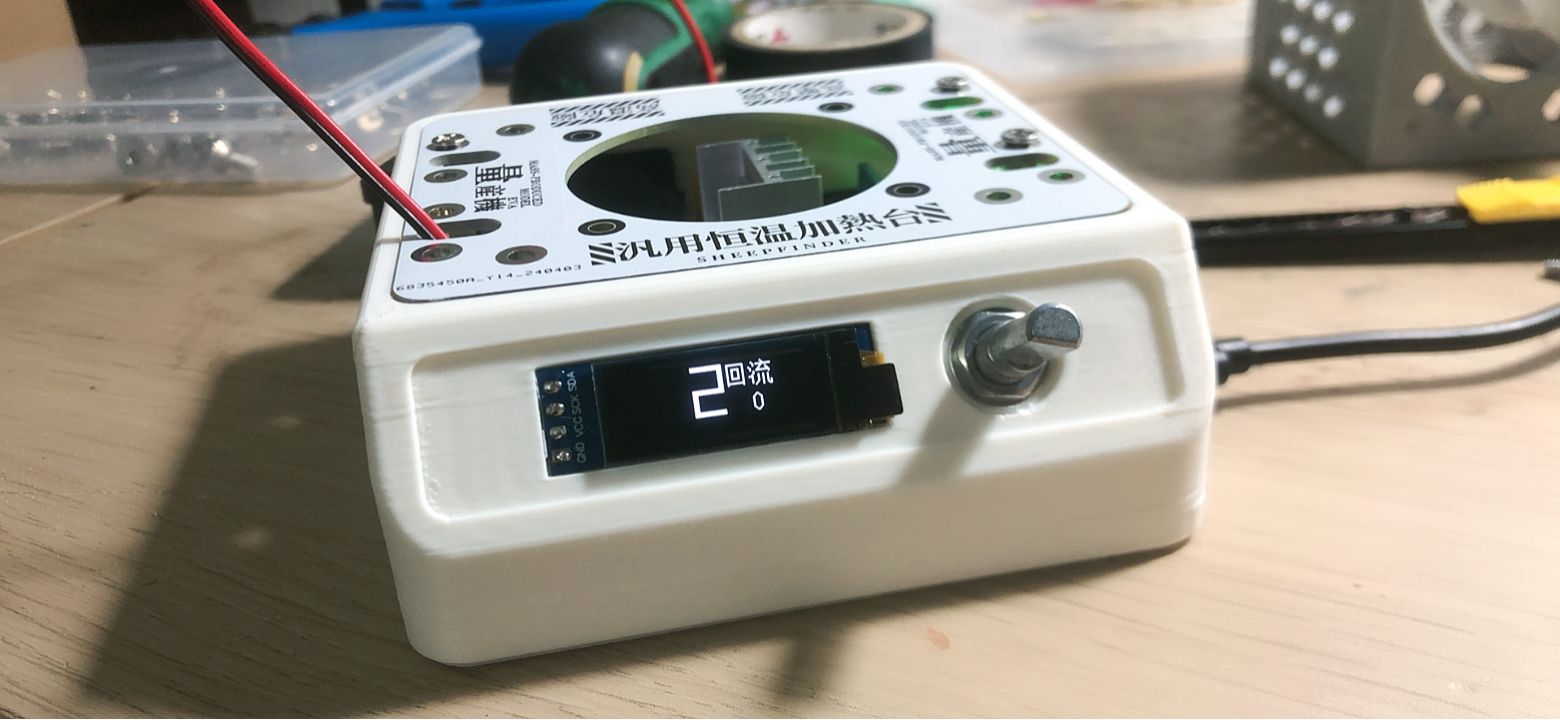

外壳是3D打印的, 颜值还挺高:



二、CNC加热板部分

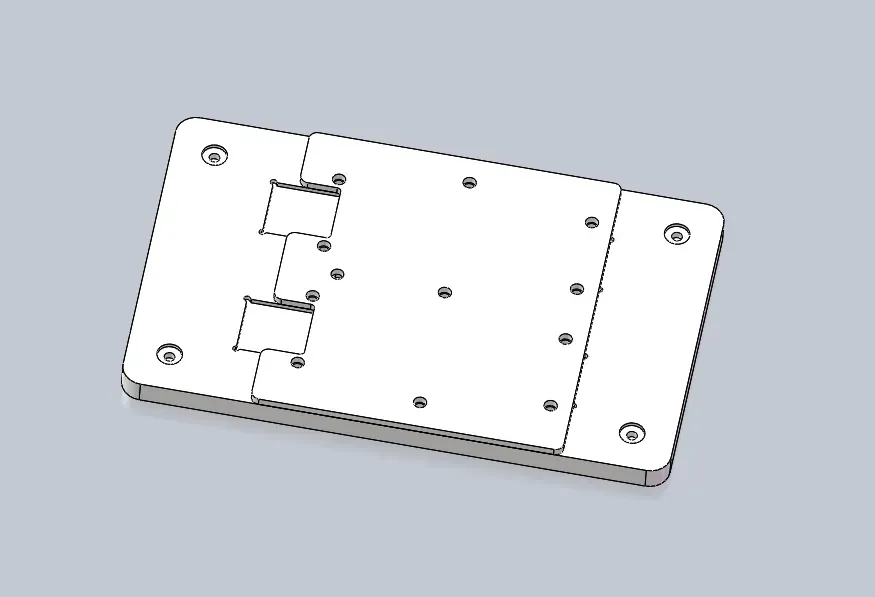

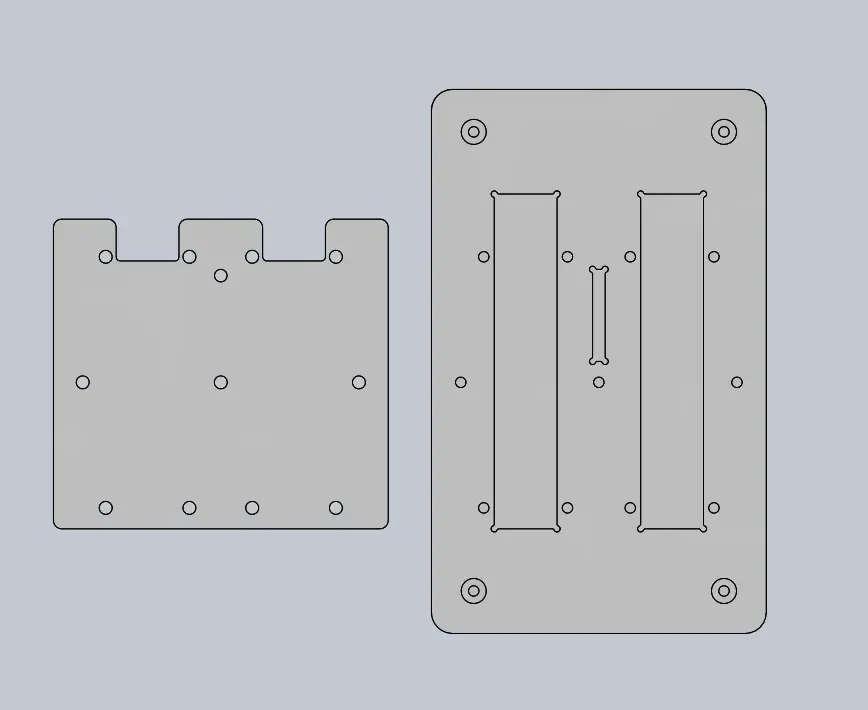

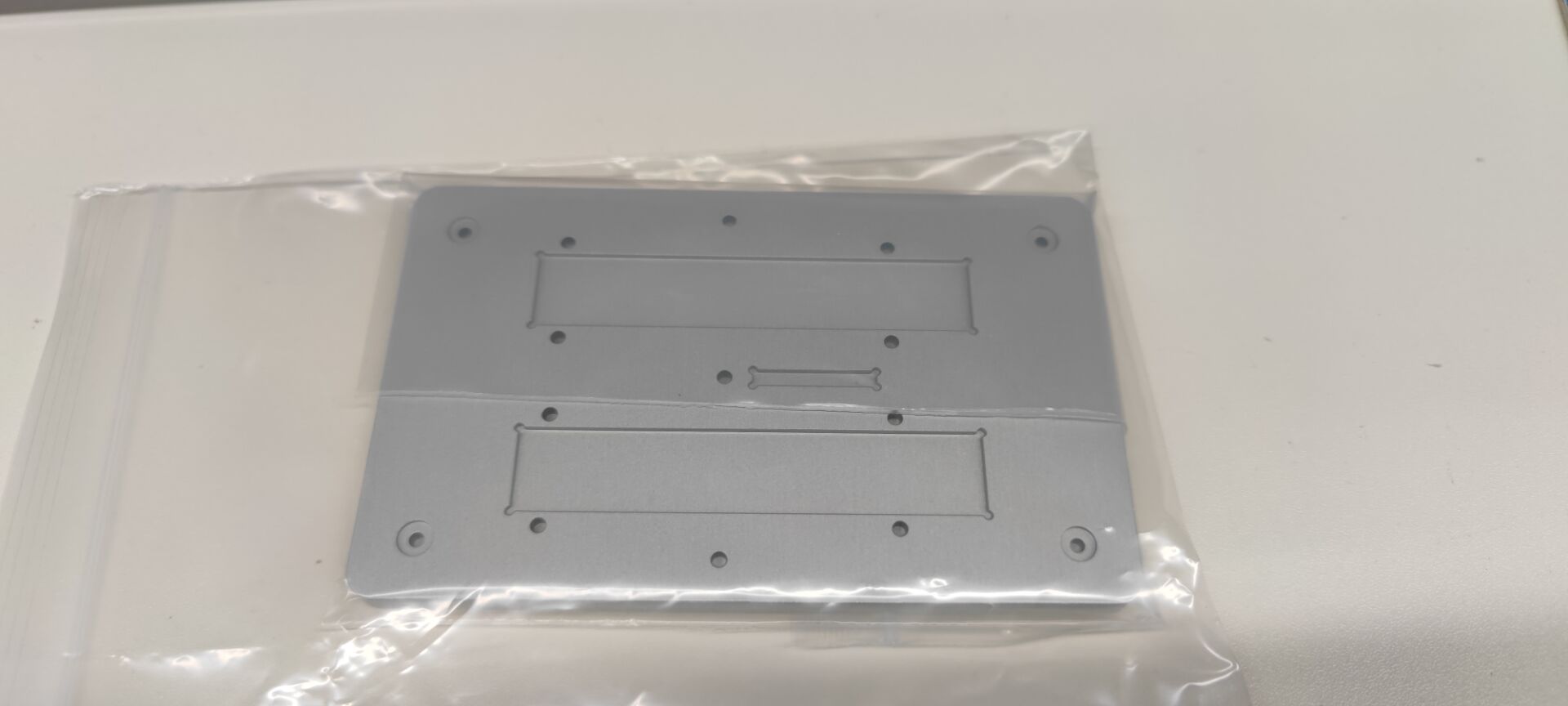

2.1. 此部分使用了2块CNC铝合金材料作为加热板基材。



2.2. 使用100K 3950的NTC温度传感器和RP1570高温陶瓷加热片实现加热台的温度反馈与加热功能。

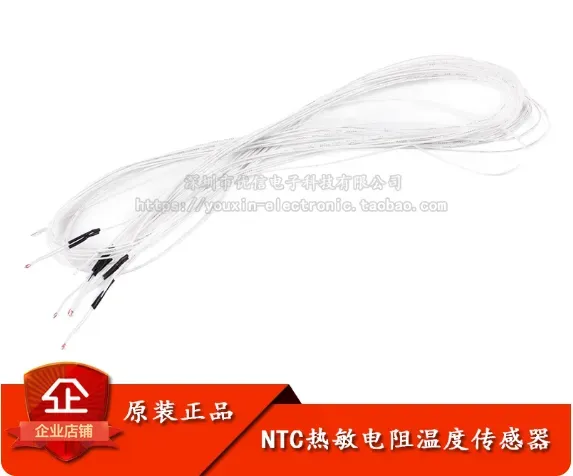

NTC 温度传感器

型号：100K 3950

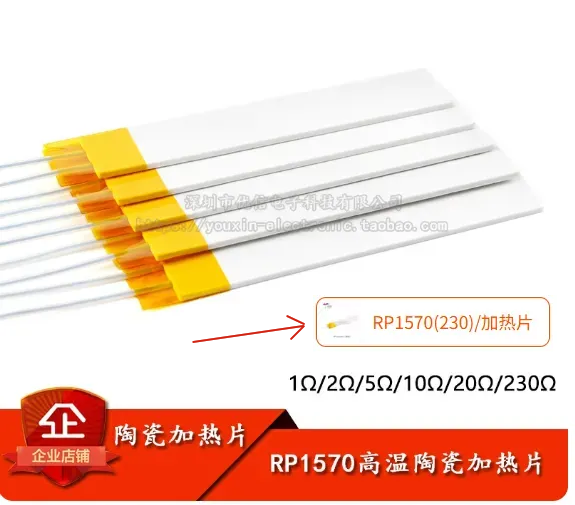

高温陶瓷加热片RP1570, 230Ω

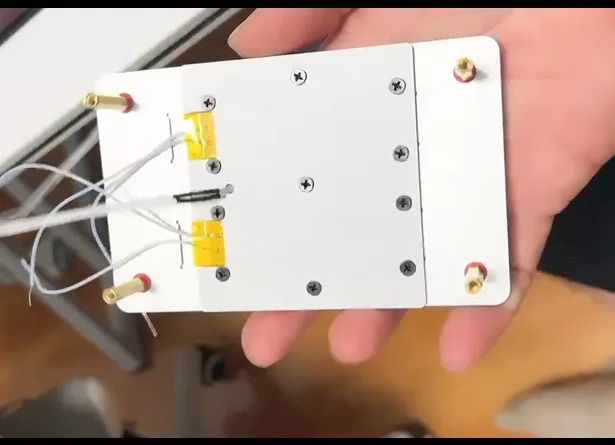

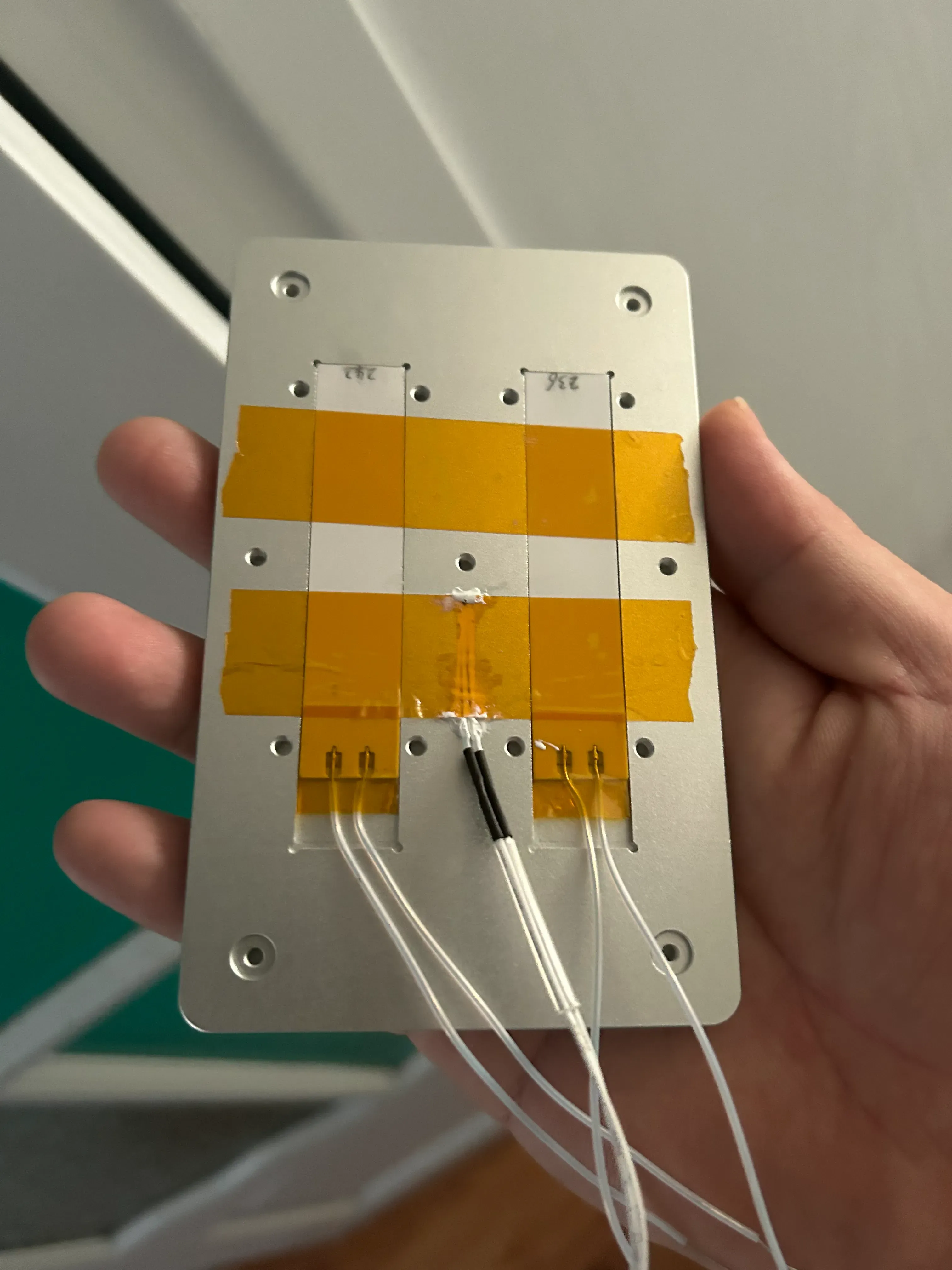

组装后的样子:

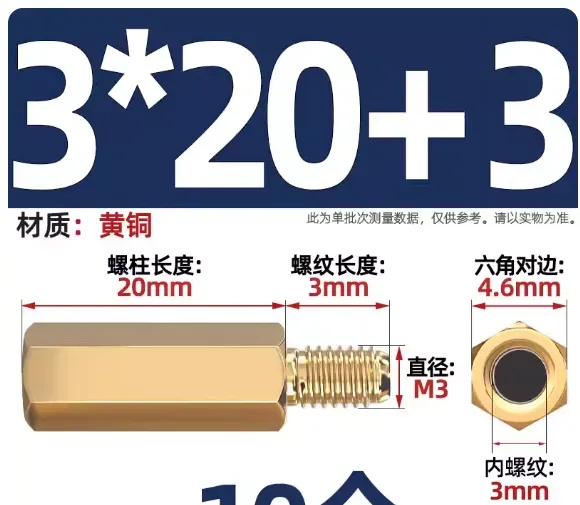

由于加热板需要远离散热风扇一段距离, 所以还需要一个铜柱限制距离





以上就是加热部分的全部内容, 拆除加热部分后, 接下来就是电路部分了。附上拆下后的图片。

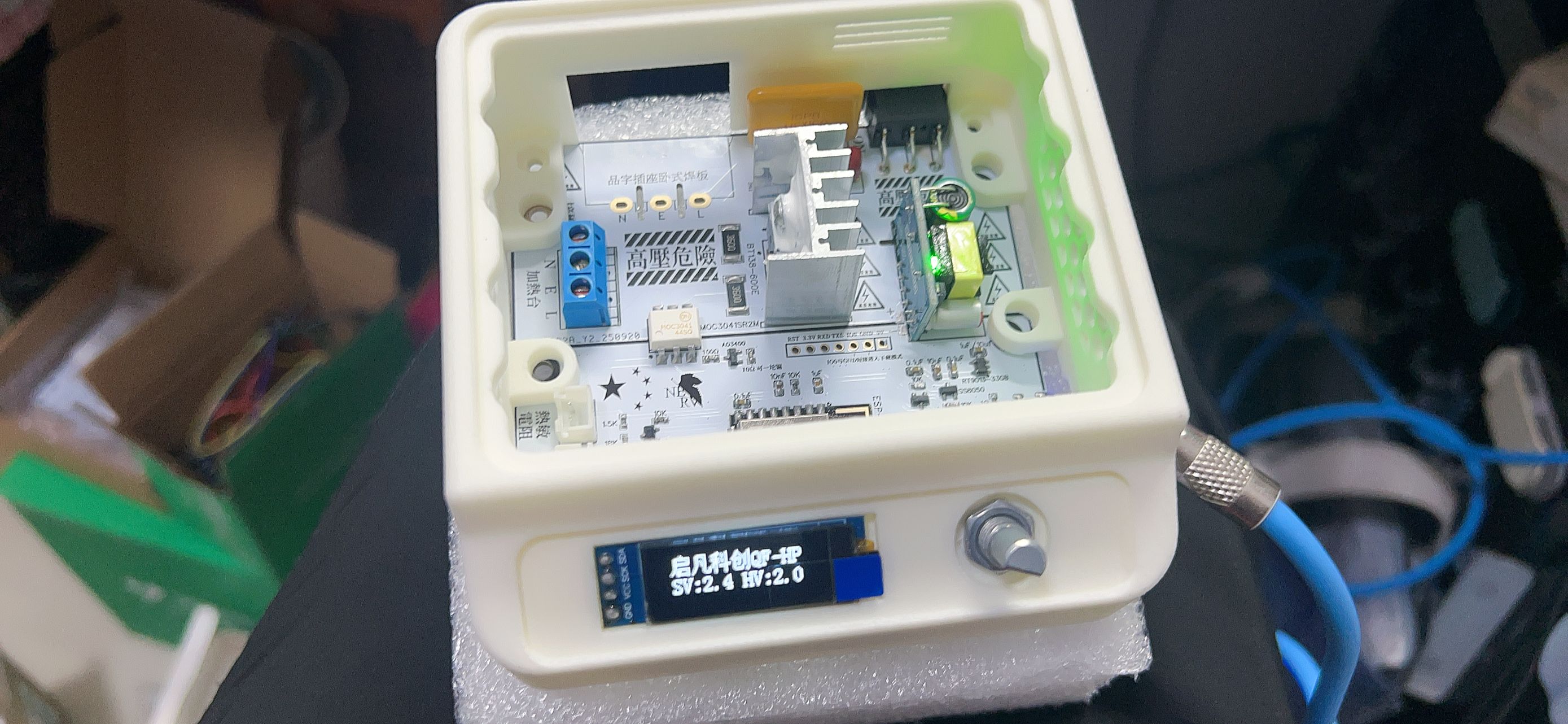

移除隔热板:

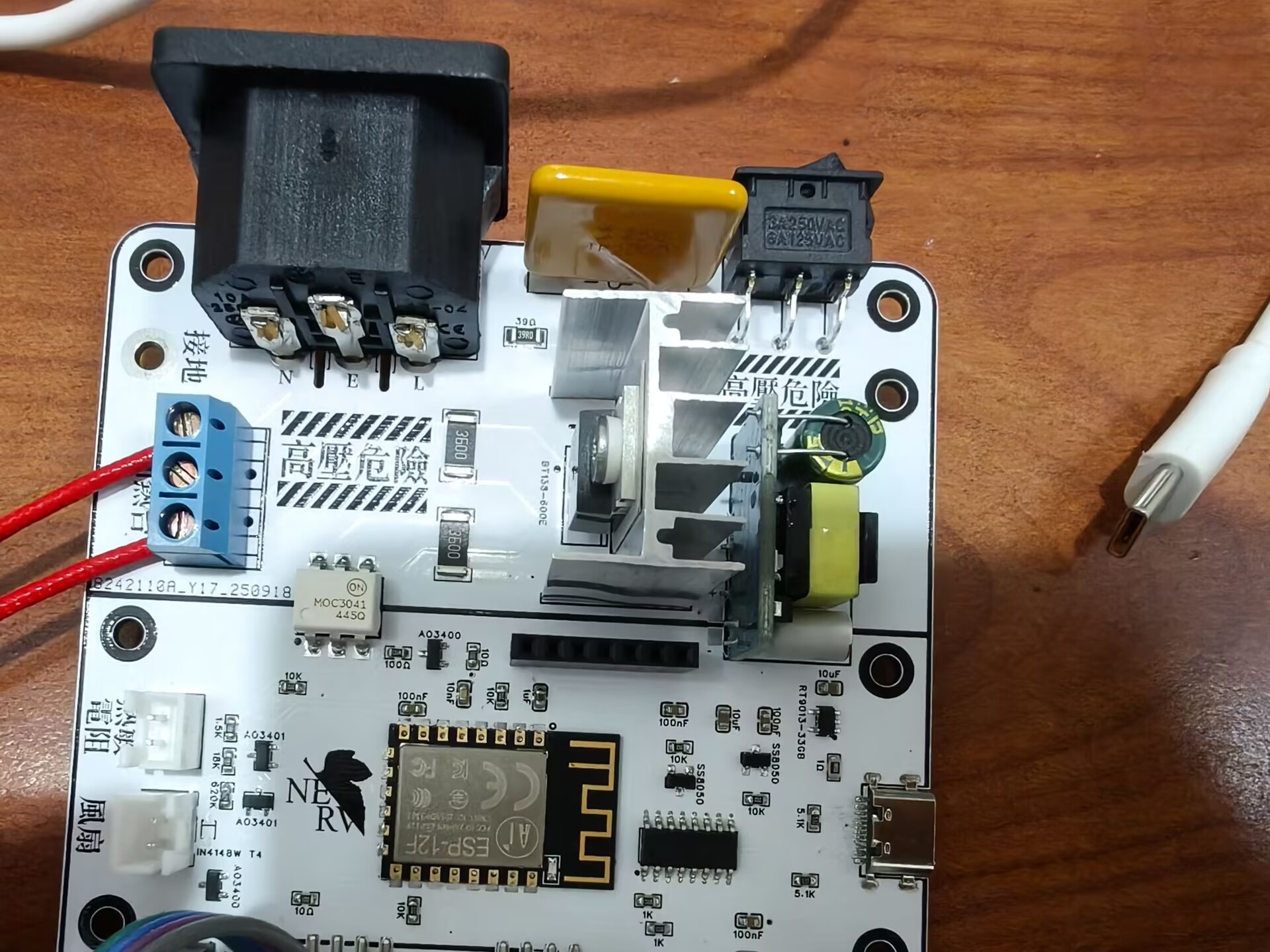

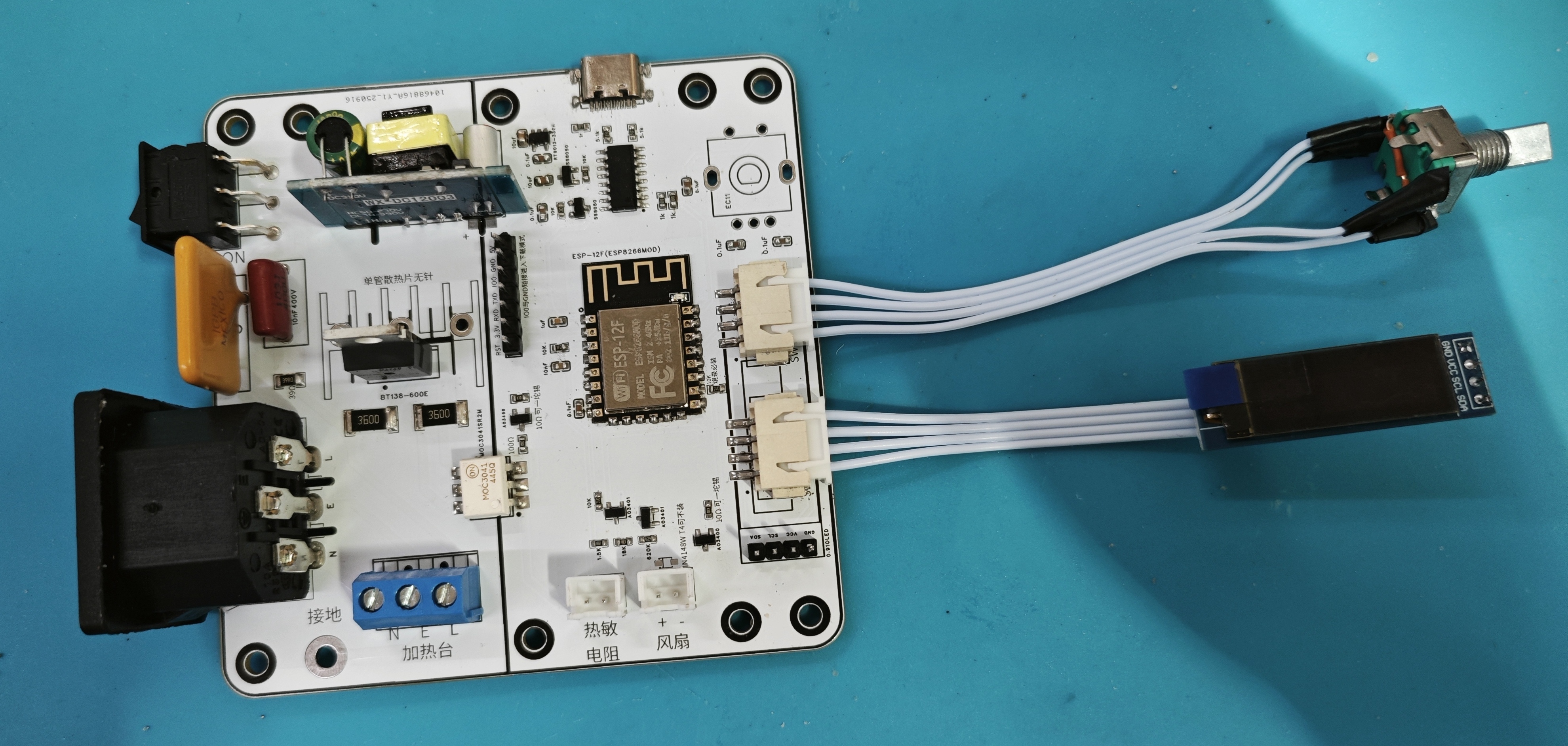

三、电路部分

电路图还是比较简单的, 电子元器件也是使用的常用的器件。

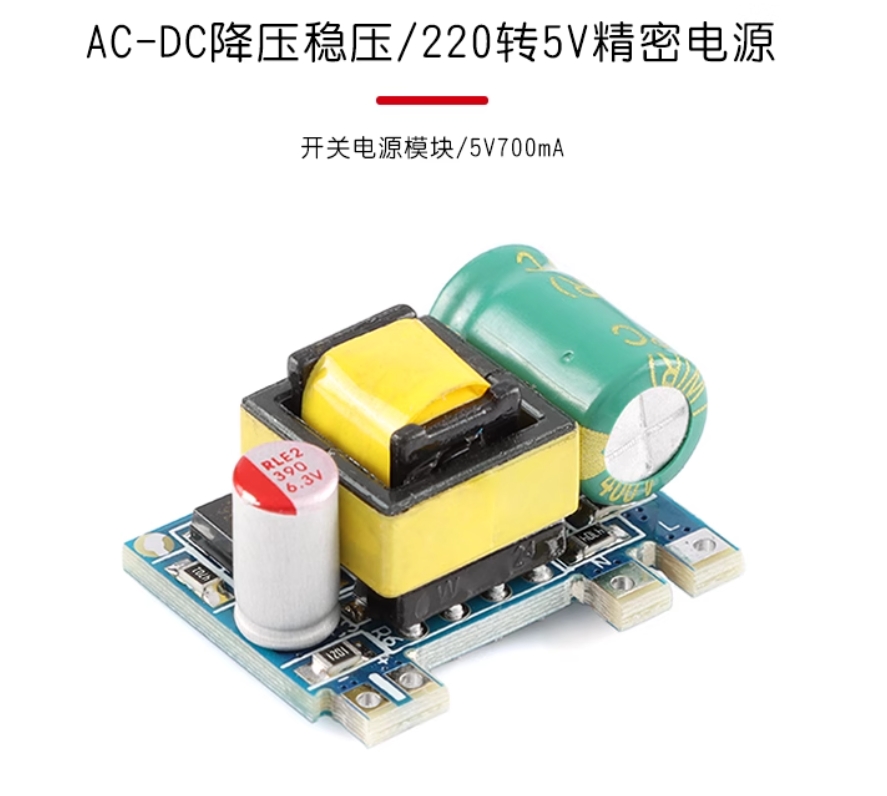

可以看到220转5V降压部分使用了一个成品的, 功率为5V700mA的, AC-DC稳压隔离开关电源模块。

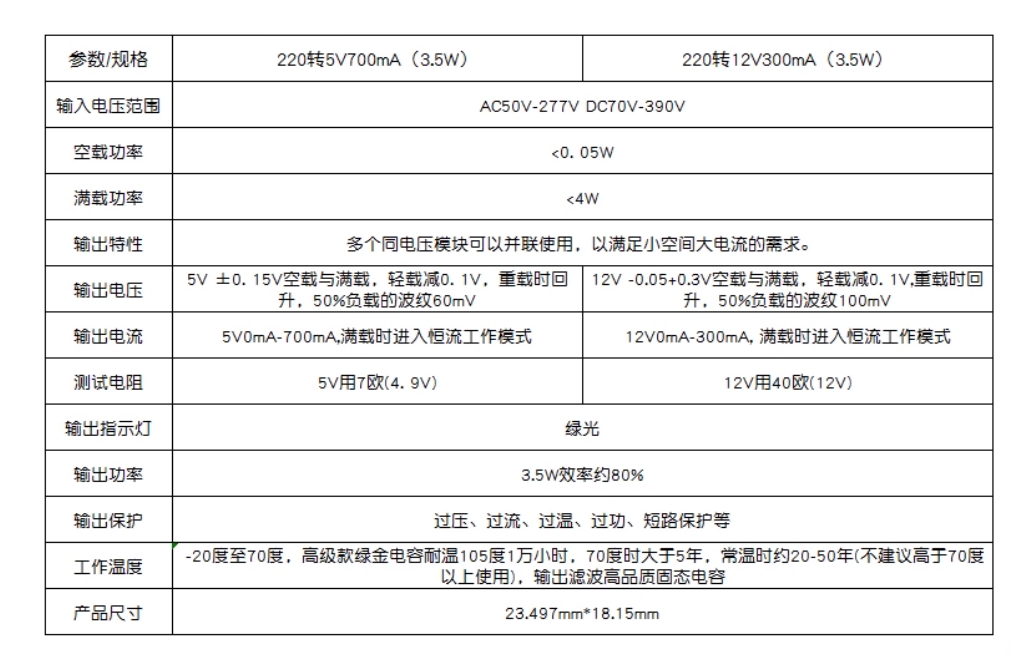

该开关电源参数如下:

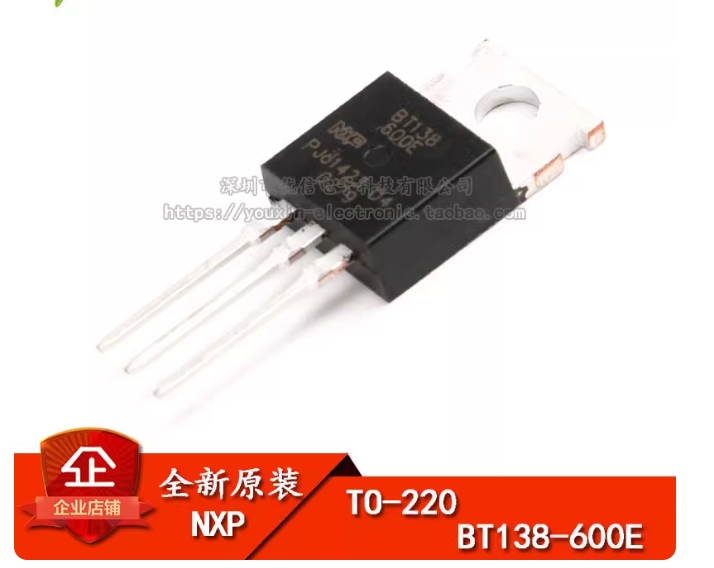

控制陶瓷加热片部分使用了一个三端双向可控硅。

型号: BT138-600E, 参数12A 600V

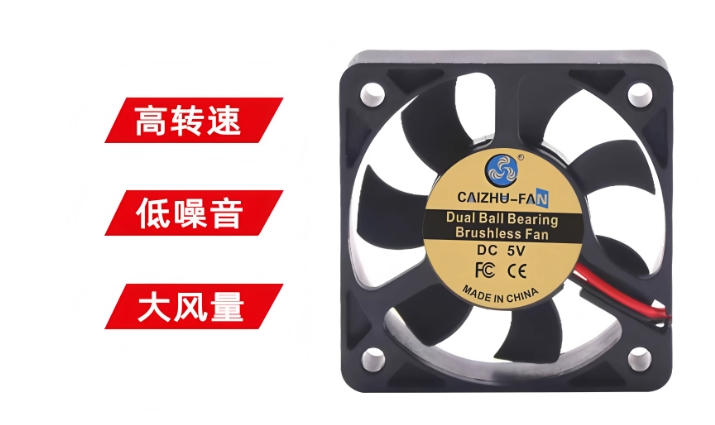

风扇使用的是5V含油轴承风扇, 转速为5200, 用于焊接结束后给加热台散热用。

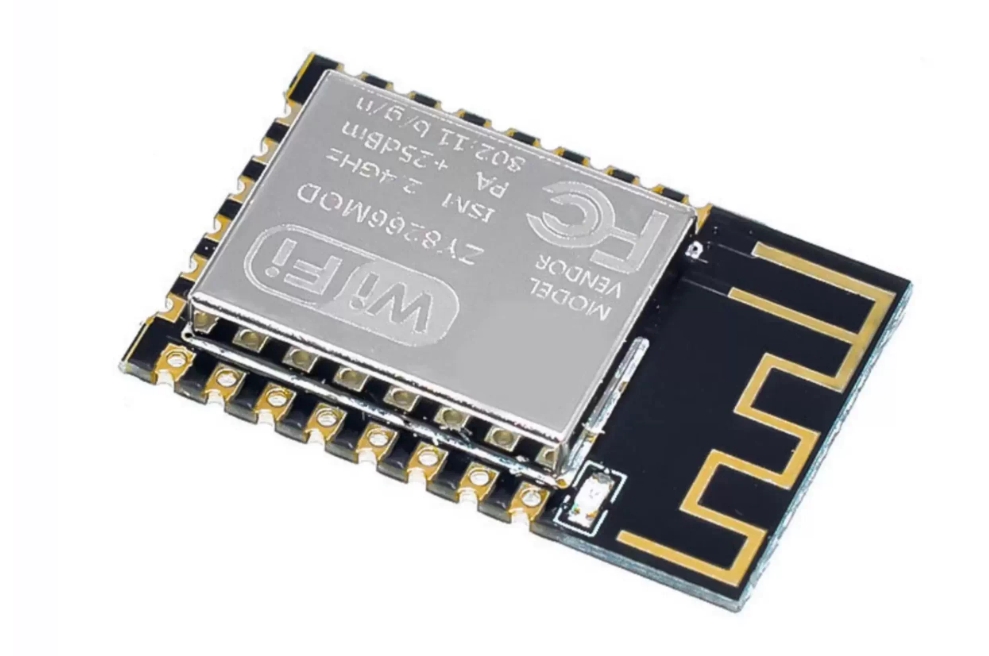

主控使用的是安可信的ESP-12F:

ESP8266-12F是ESP8266-12的增强版，完善外围电路，四层板工艺，增强阻抗匹配，信号输出更佳，无论是稳定性还是抗干扰能力，PCB天线经过专业实验室测试，经过ROHS认证都得到了大幅度的提升!对于之前选择ESP-12的用户，即使已经做出产品也没关系，增强版完全兼容之前的固件，引脚在ESP-12的基础上文新增6个I0口、SPI口引出，开发更加便捷，应用更加广泛！

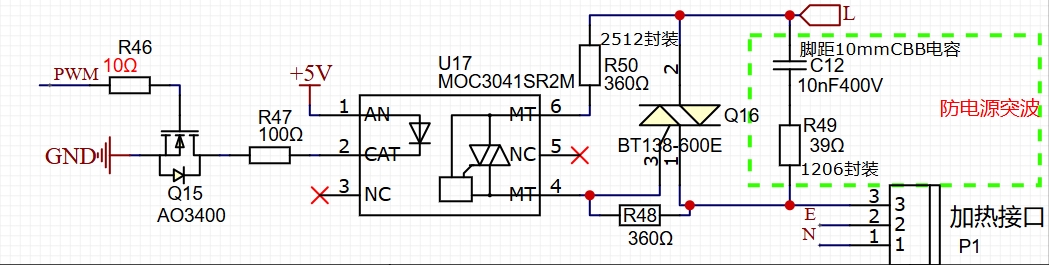

接下来是加热部分的电路图:

通过单片机输出PWM信号, 通过一个光耦, 去控制可控硅。然后可控硅去控制陶瓷加热片, 实现陶瓷加热片的温度控制。

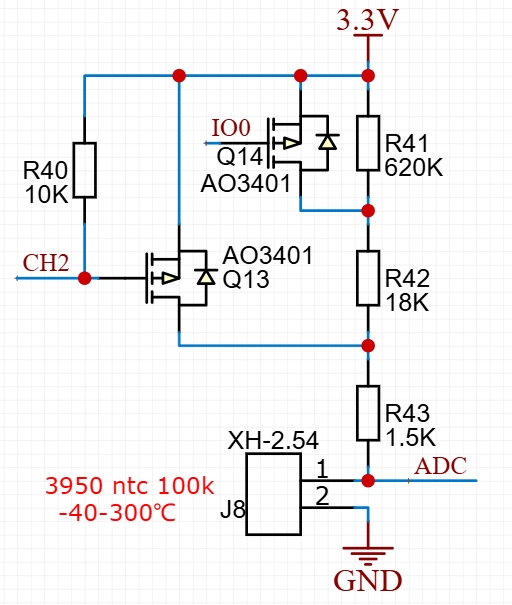

然后就是温度采集部分:

通过ADC实现对温度传感器的温度采集

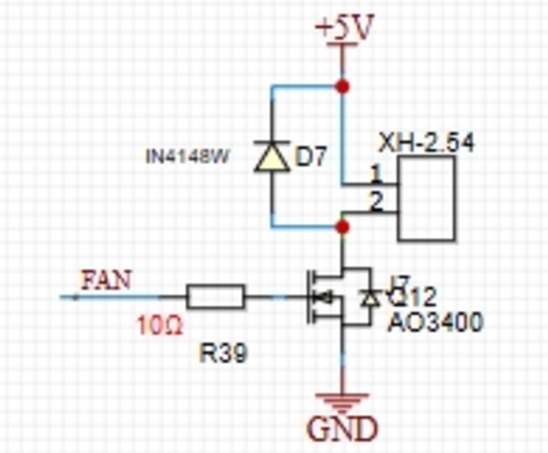

风扇控制部分:

通过PWM控制风扇的转速。

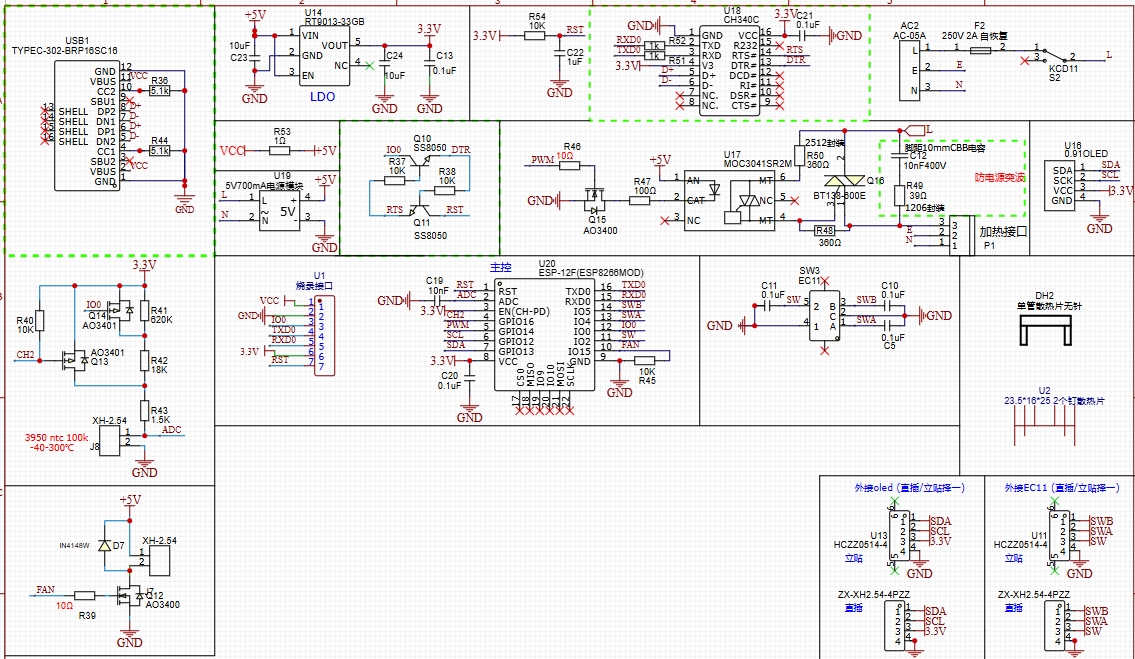

整体原理图如下:

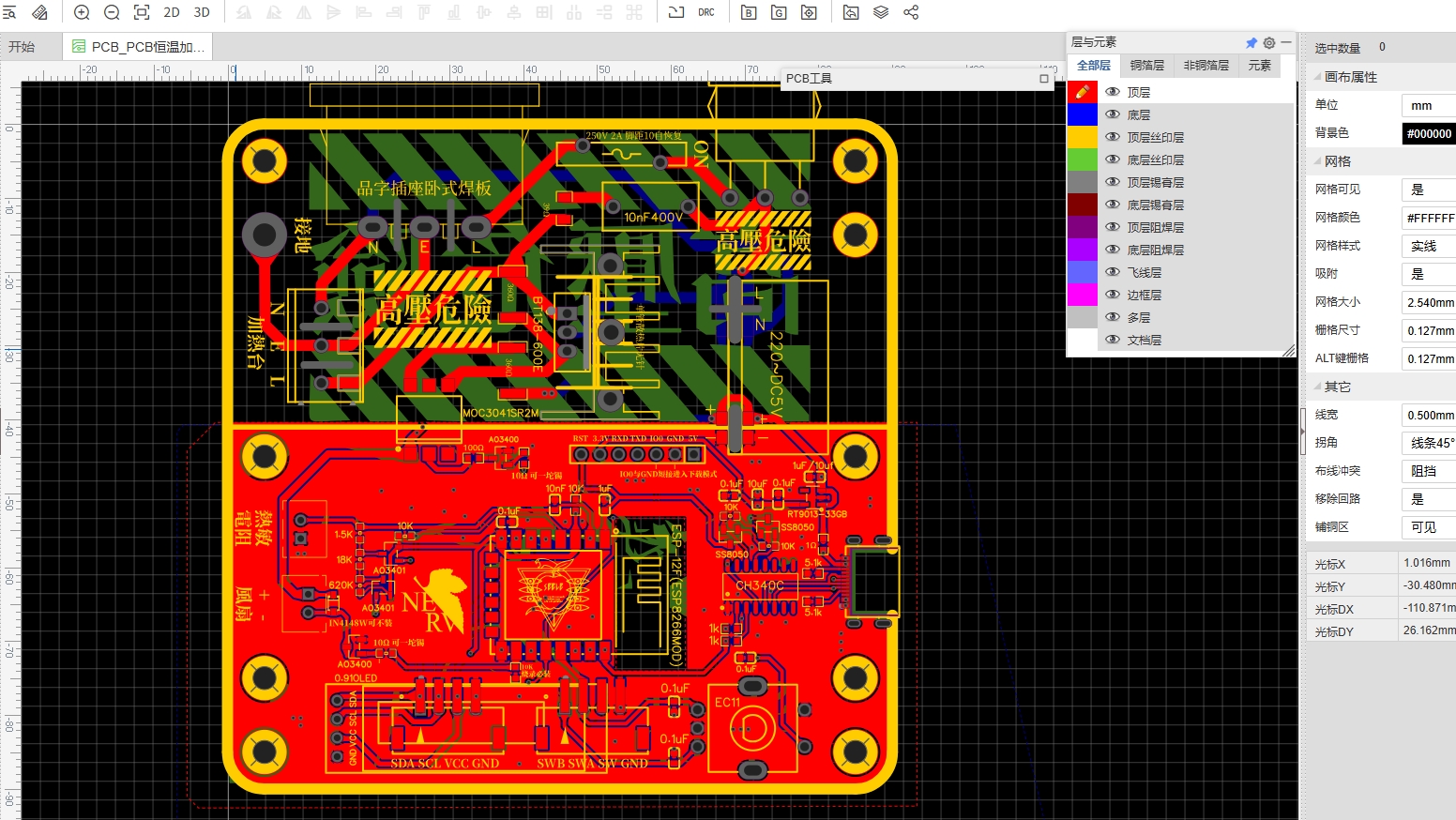

PCB图纸:



四、代码部分

基本逻辑是通过温度传感器获取到加热板的实际温度, 然后通过PID去控制加热板达到目标温度。

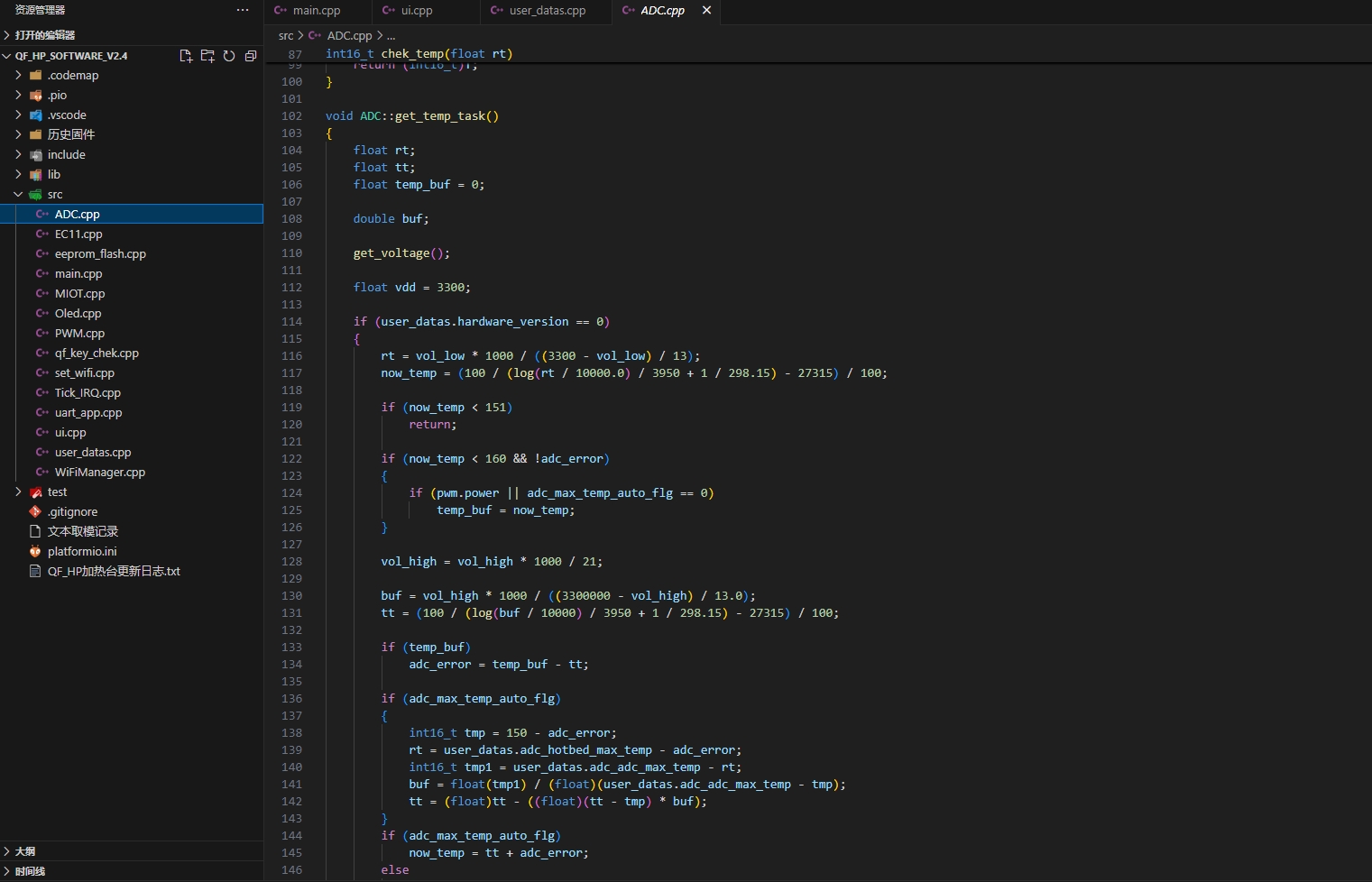

ADC温度采集:

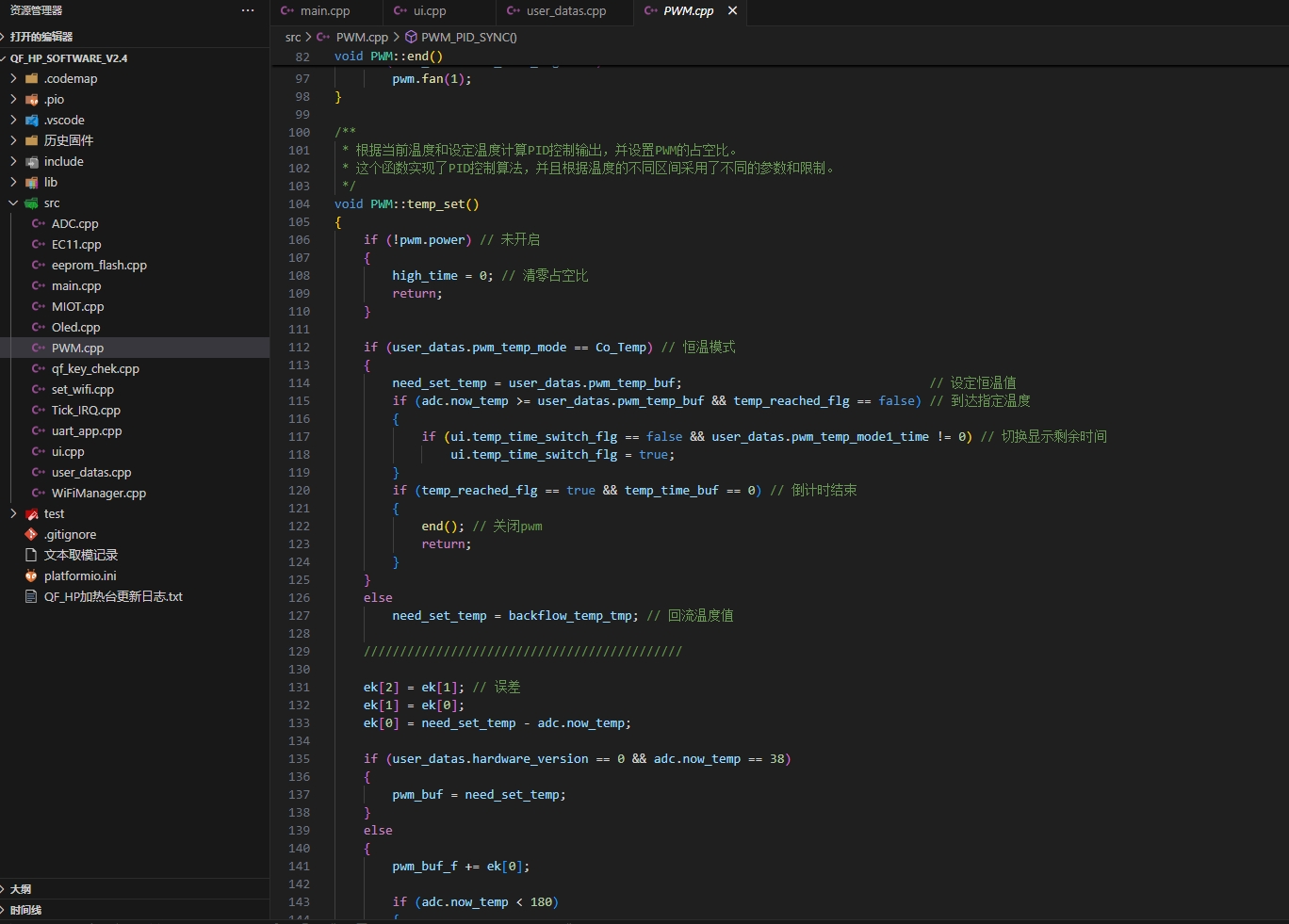

PID温度控制部分代码:

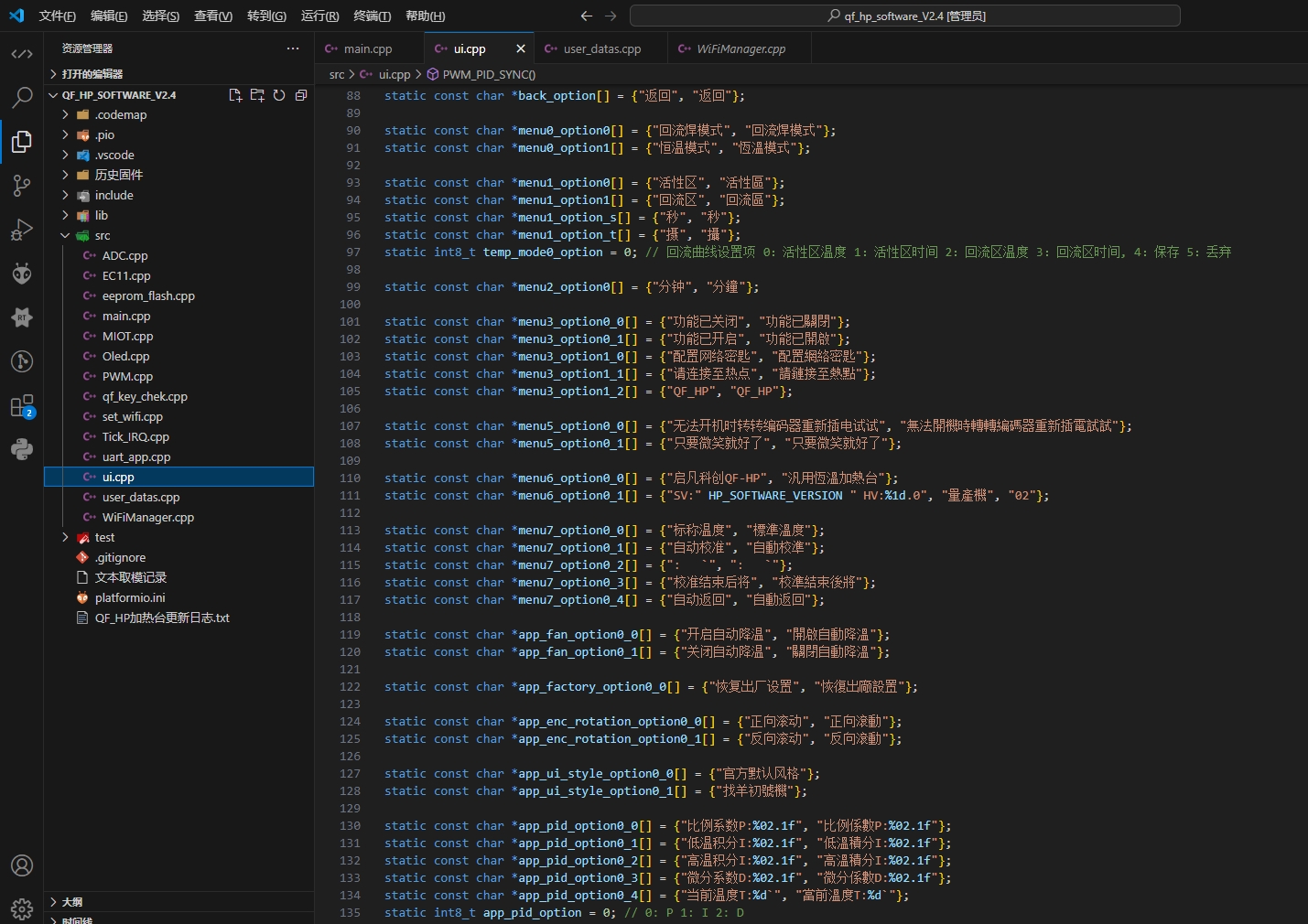

菜单部分代码, 可以看出功能还是挺多的:



总结

以上就是拆解这款加热台的全部内容了, 可以看出这款加热台的颜值还是挺高的, 而且功能完善。

关于使用到的关键文件都在附件里了。

开源地址如下: 加热台
