一、外观与整体结构

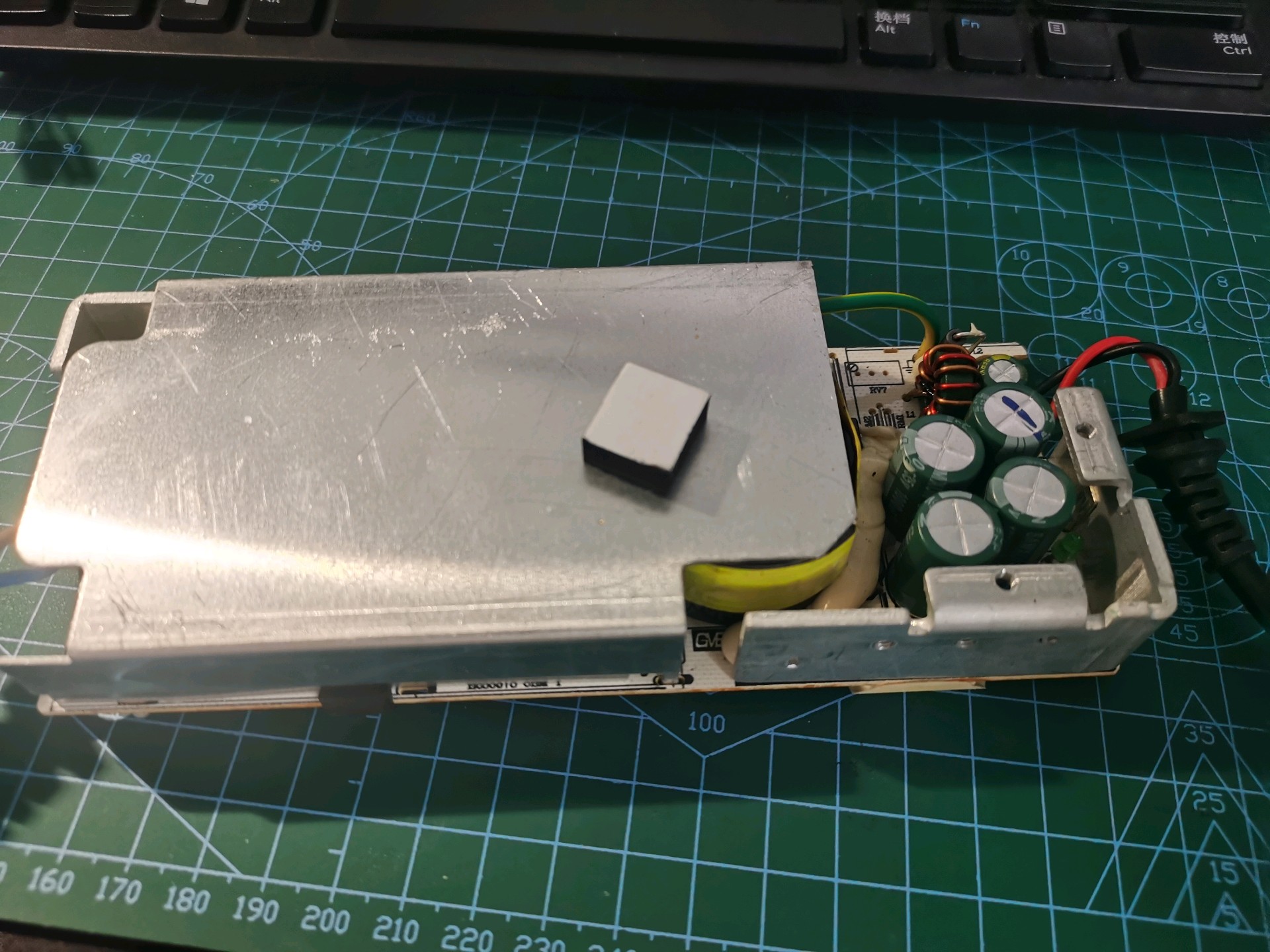

这款24V直流电源采用塑料外壳内套金属外壳封装，外壳兼具散热与防护功能，表面有使用痕迹和划痕。内部电路板布局紧凑，通过金属支架固定，主要分为输入滤波区、功率转换区、输出滤波区三个功能模块，各模块间通过导线和焊点连接，关键元件处使用导热胶或固定胶进行防护与散热辅助。



二、核心元件拆解分析

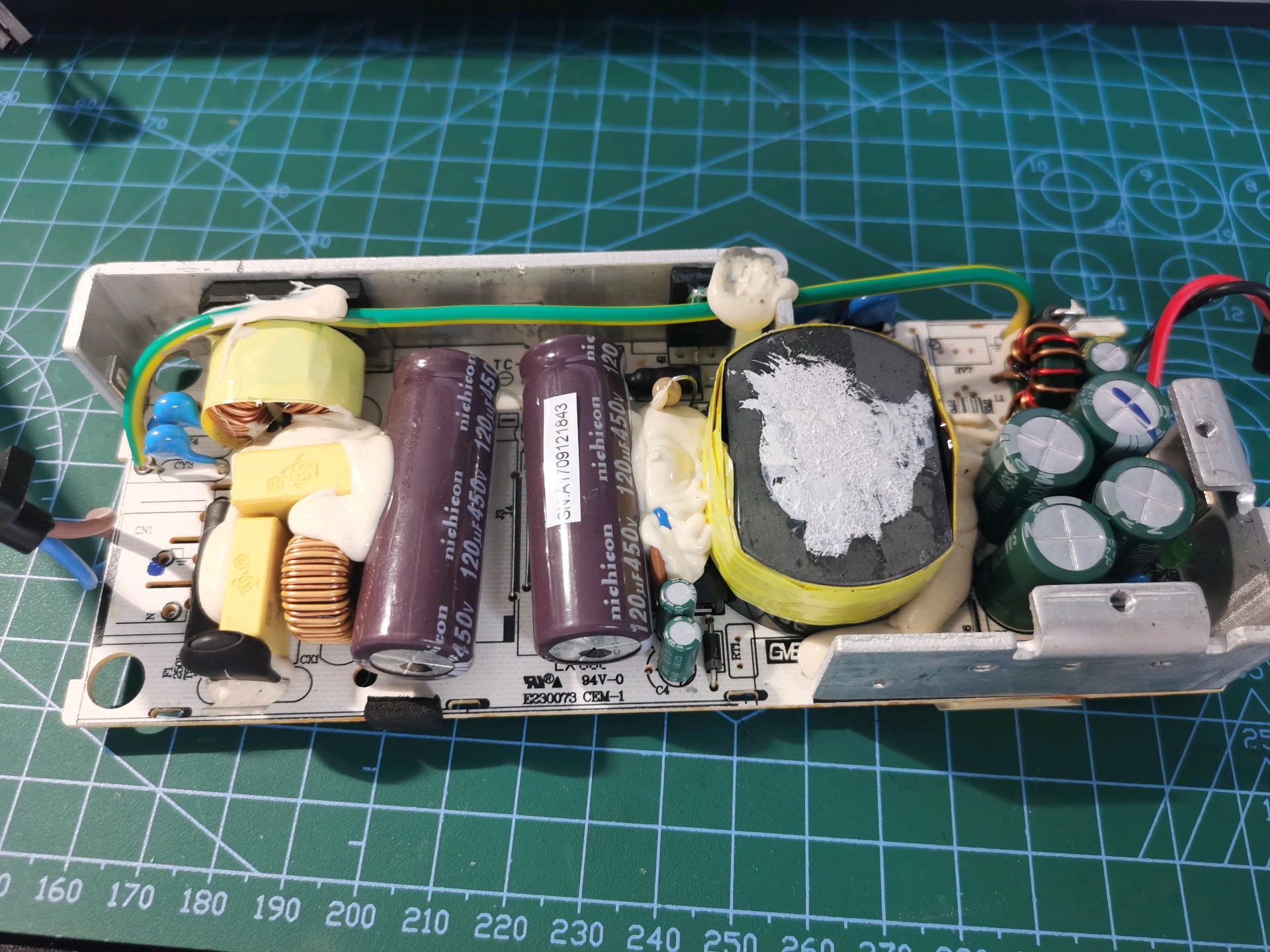

1. 电容元件

- 输入侧电容：两颗尼吉康（Nichicon）电容，规格为120μF 450V，属于高压大容量电解电容，用于输入市电的整流滤波，为功率转换提供稳定的直流母线电压。
- 输出侧电容：多颗绿色电解电容，用于输出24V直流的滤波稳压，降低输出电压的纹波，提升电源输出的稳定性。

2. 磁性元件

- 共模电感（输入侧）：黄色磁芯线圈，用于抑制输入侧的共模干扰，提升电源的电磁兼容性（EMC）。
- 功率变压器：黑色磁芯、黄色绝缘封装的变压器，是电源功率转换的核心元件，实现市电到24V直流的隔离与电压转换。
- 输出电感：多股铜线绕制的电感，用于输出侧的电流滤波，使输出电流更平滑。

3. 电路板与标识

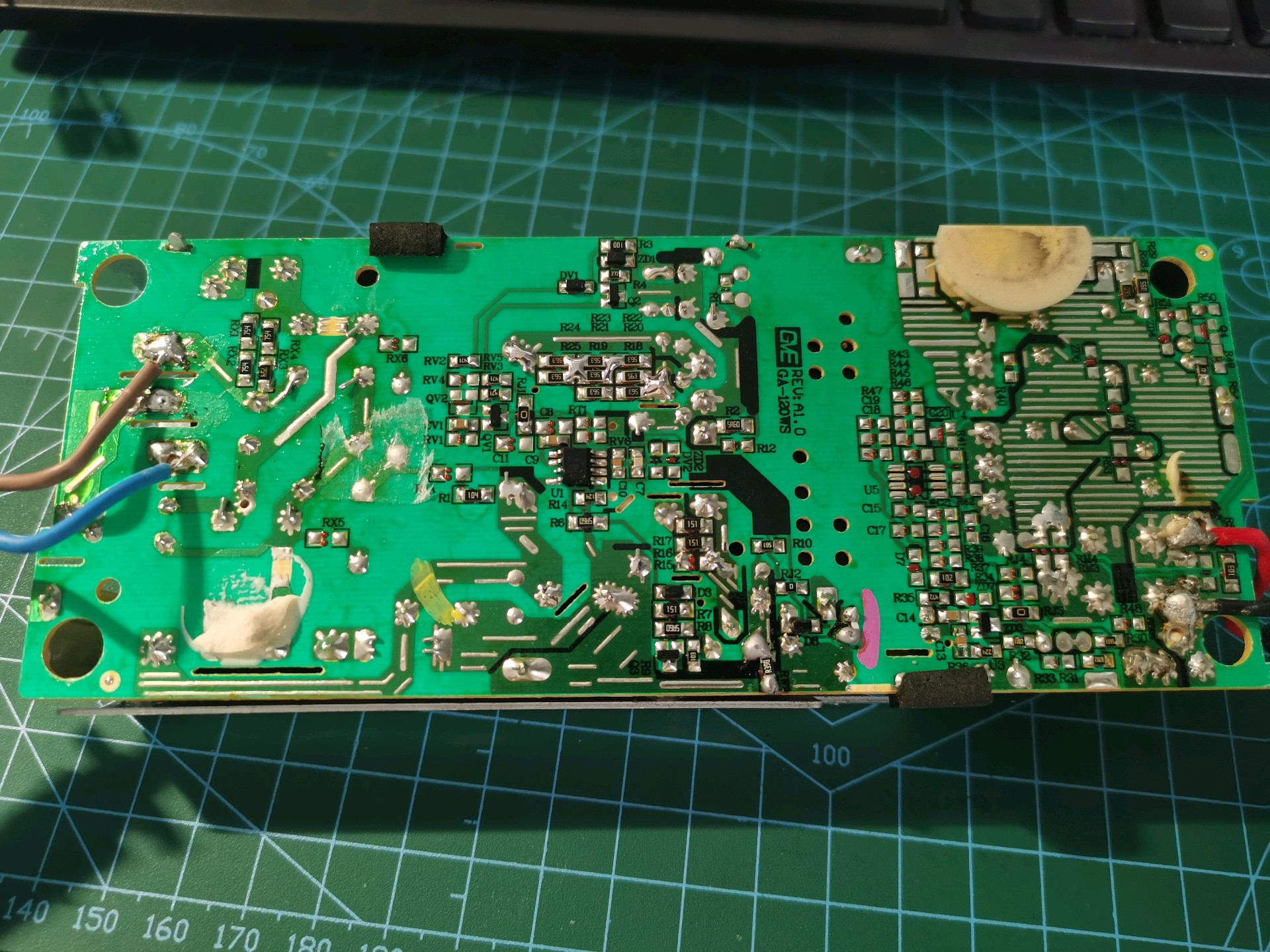

电路板背面印有“GE GA-1201NS REV:A1.0”等标识，表明电源的型号、版本信息；还可见“UL”“CEM-1”等认证与板材标识，说明该电源符合相关安全与工艺标准。

三、故障分析思路（以“电源无输出”为例）

1. 输入侧排查：检查市电输入接口、ntc电阻、共模电感及输入电容是否开路或短路。可通过万用表测量输入电容两端电压，判断前级整流滤波是否正常。
2. 功率转换区排查：重点检查功率变压器、开关管（电路板上的大功率三极管或MOS管）及驱动芯片。若变压器无振动、开关管无温度，可能是驱动或开关元件故障。
3. 输出侧排查：测量输出电感、输出电容及输出接口，判断是否因输出元件短路导致电源保护，或输出线路开路。

四、维修思路

这款24V直流电源采用典型的开关电源架构，元件选型注重可靠性。在故障维修时，可按照“输入→功率转换→输出”的流程逐一排查，借助万用表、示波器等工具测量电压、波形，定位故障点后针对性更换元件（如电容鼓包、开关管击穿等常见故障），即可尝试修复。
