过了夏天，才想起来有一个坏的小风扇。

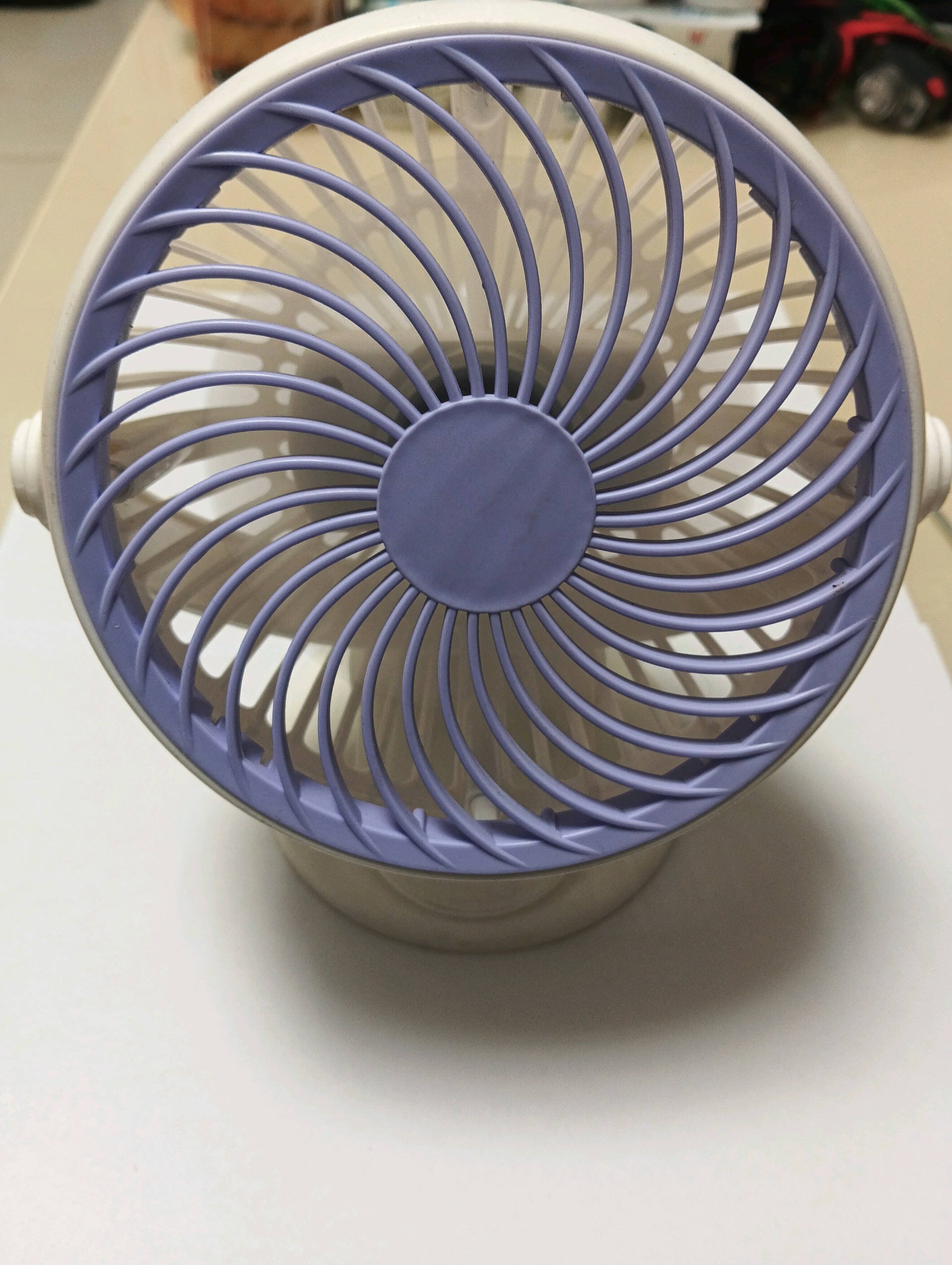

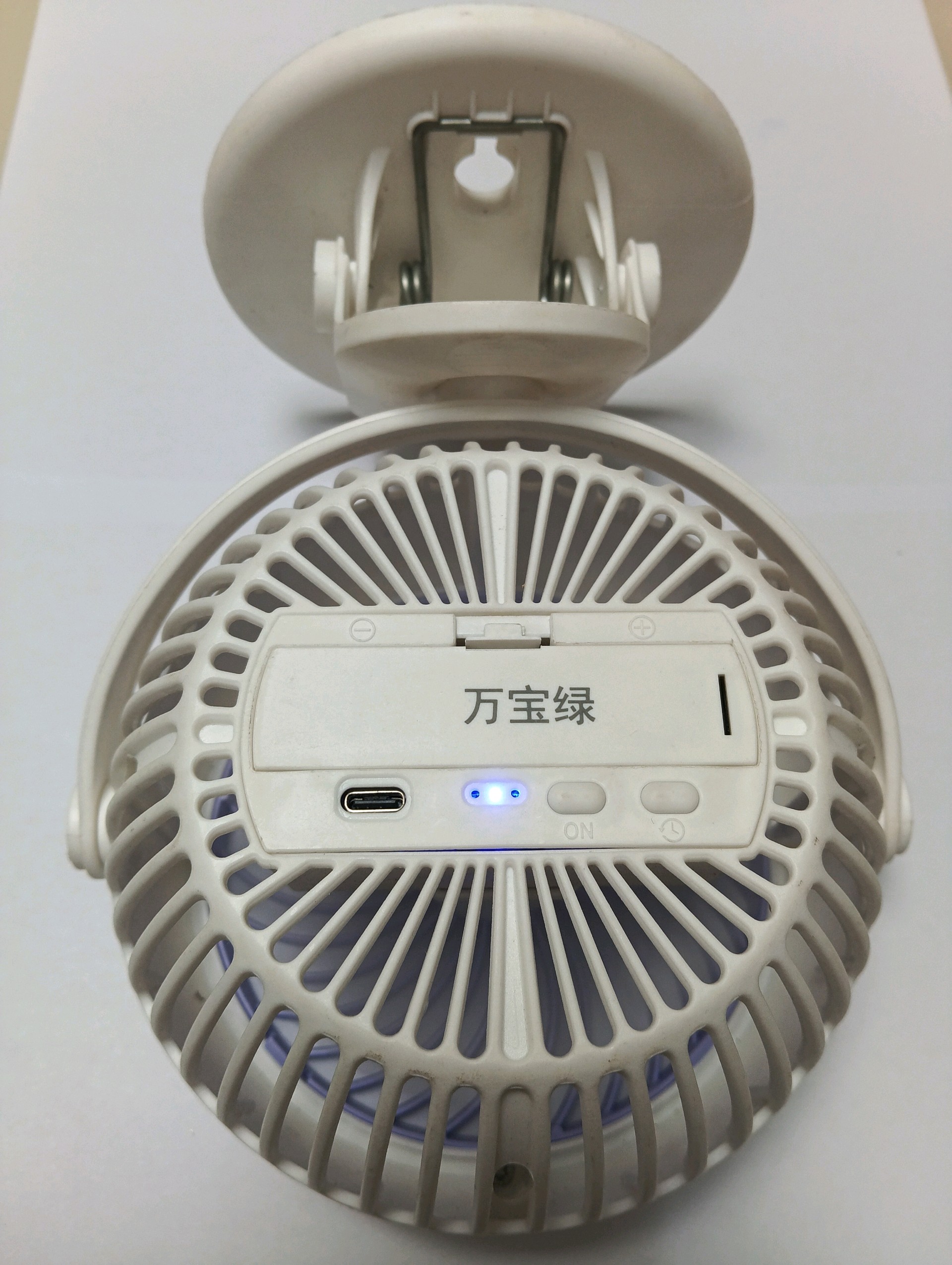

下图是修复后的工作照片


故障现象是电池有电的情况下，仍不能启动风扇。

拆解一下看看里面有什么

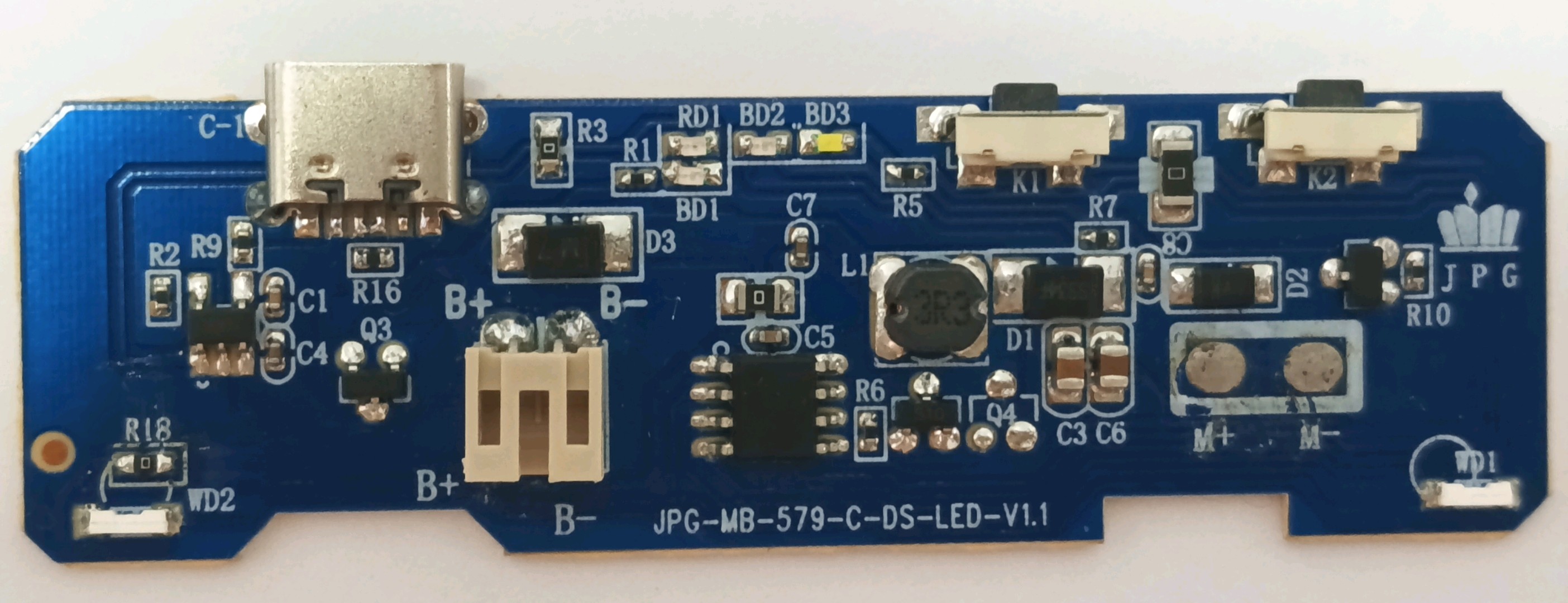

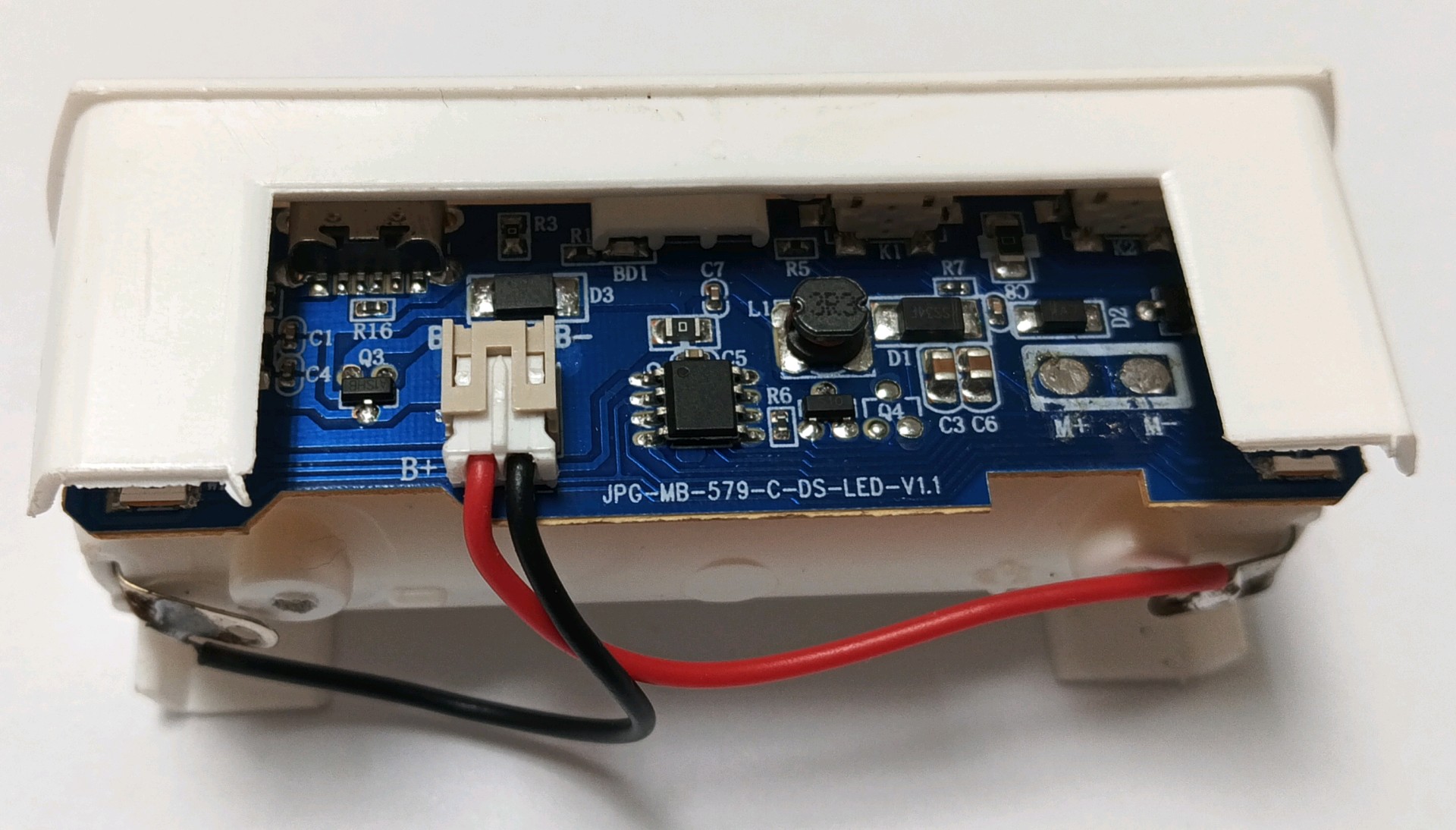

拆开后面的电池仓，里面有一个蓝色的主板


主板有一个TYPEC充电接口和两个按钮，主控是一个没有丝印的单片机，经检测充电功能正常，按钮没有坏，其他但单片机没有输出其他零件在板测试未发现异常。估计是单片挂了。

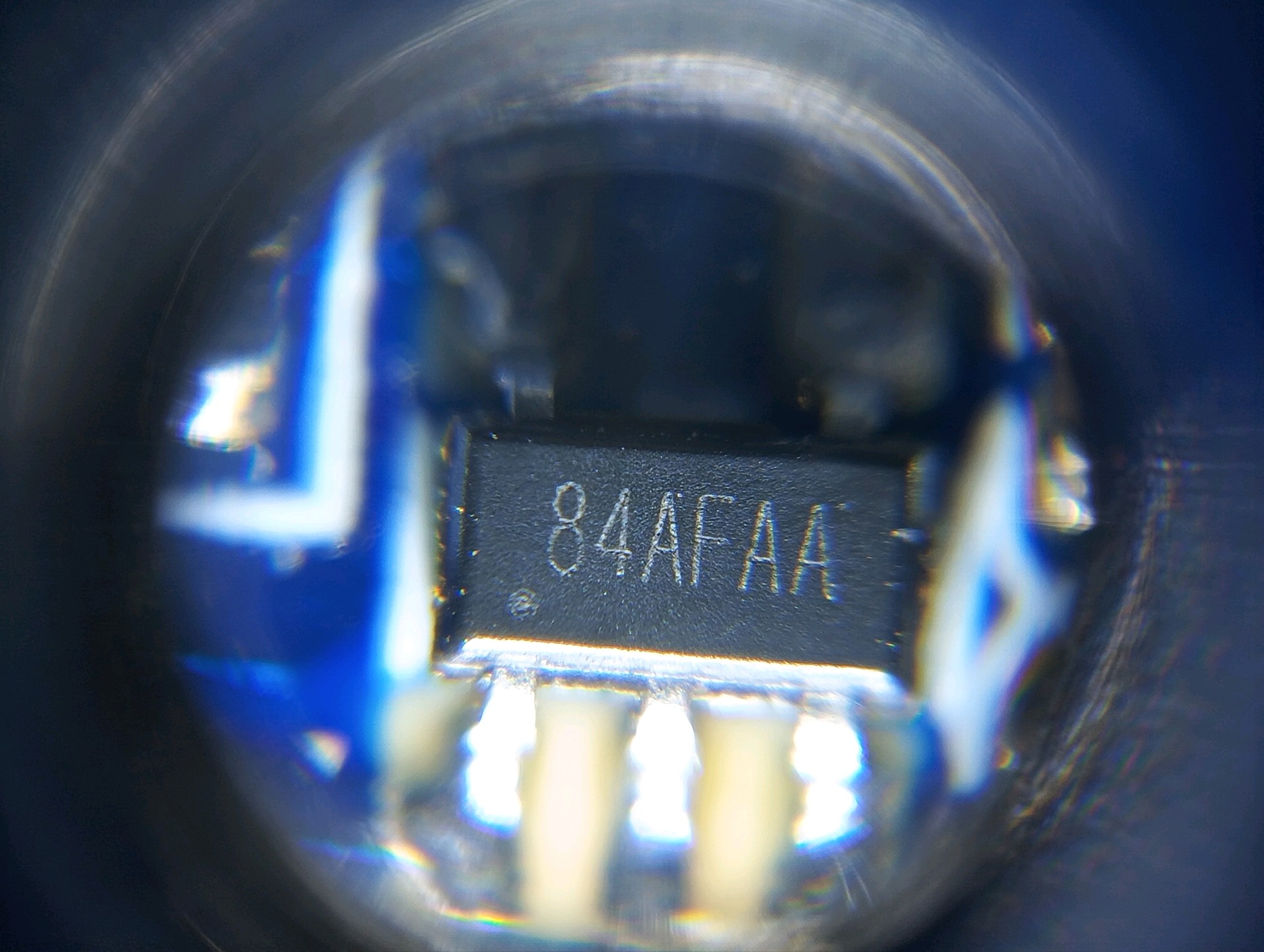

测试充电功能正常，充放电保护是5脚芯片丝印是84AFAA

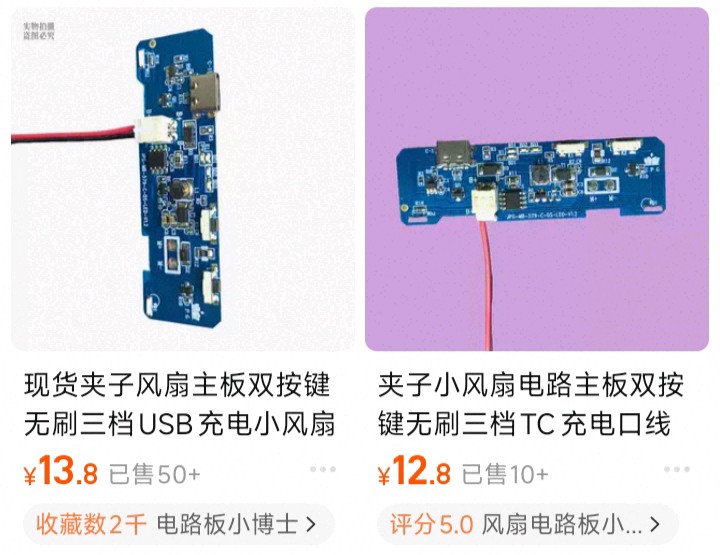

这个风扇买时也25块钱呢，就这么丢掉有点不甘心，看看网上有没有同型号主板，一查最便宜12.8元一个，有点吐血。

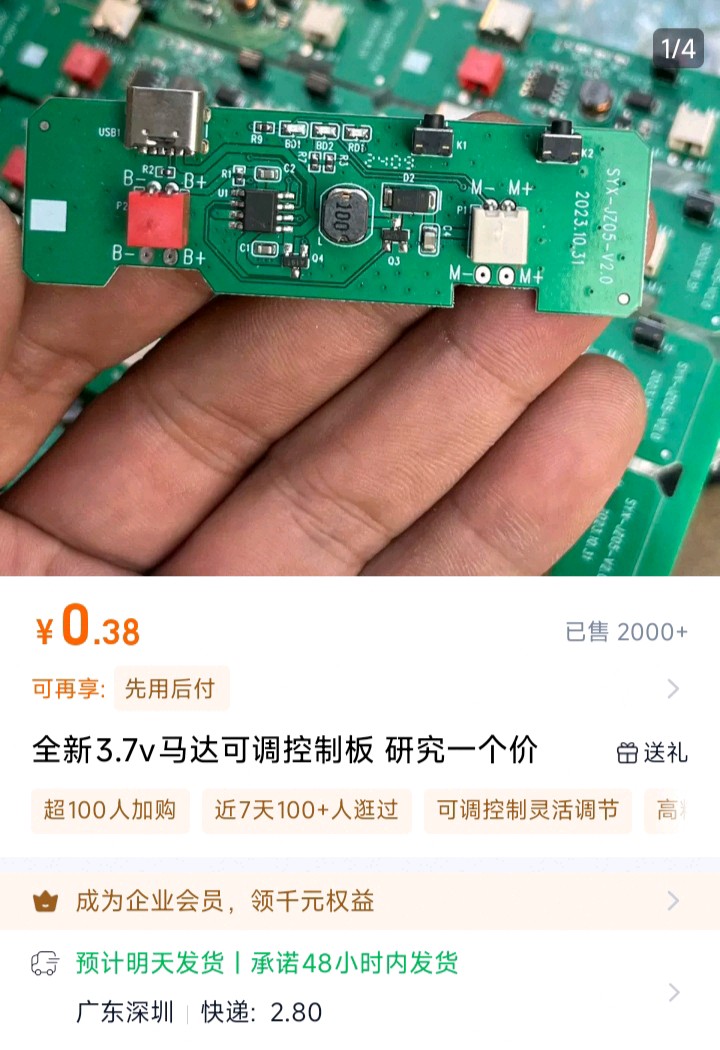

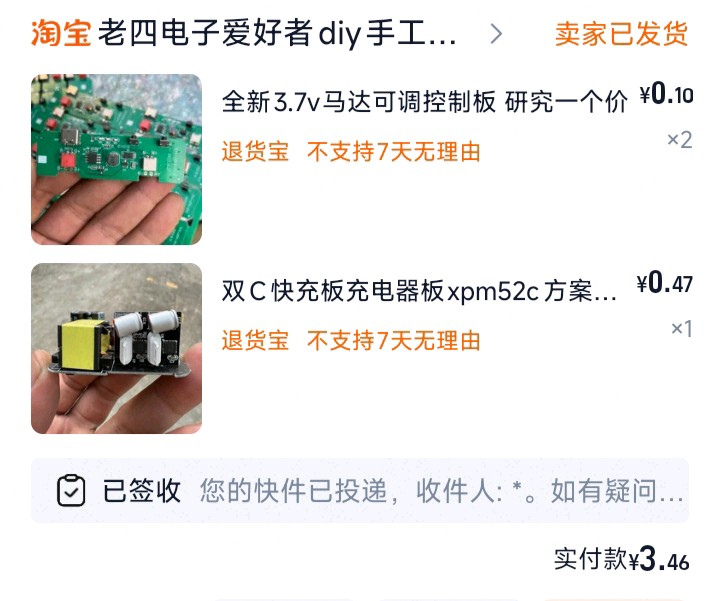

死马当活马医吧，找一下有没有便宜的可以替代的，结果找到了这个，外观看起来差不多



邮费2.8元，为了减少邮费的占比，买了两个板子，顺便买了一个快充充电器内芯。

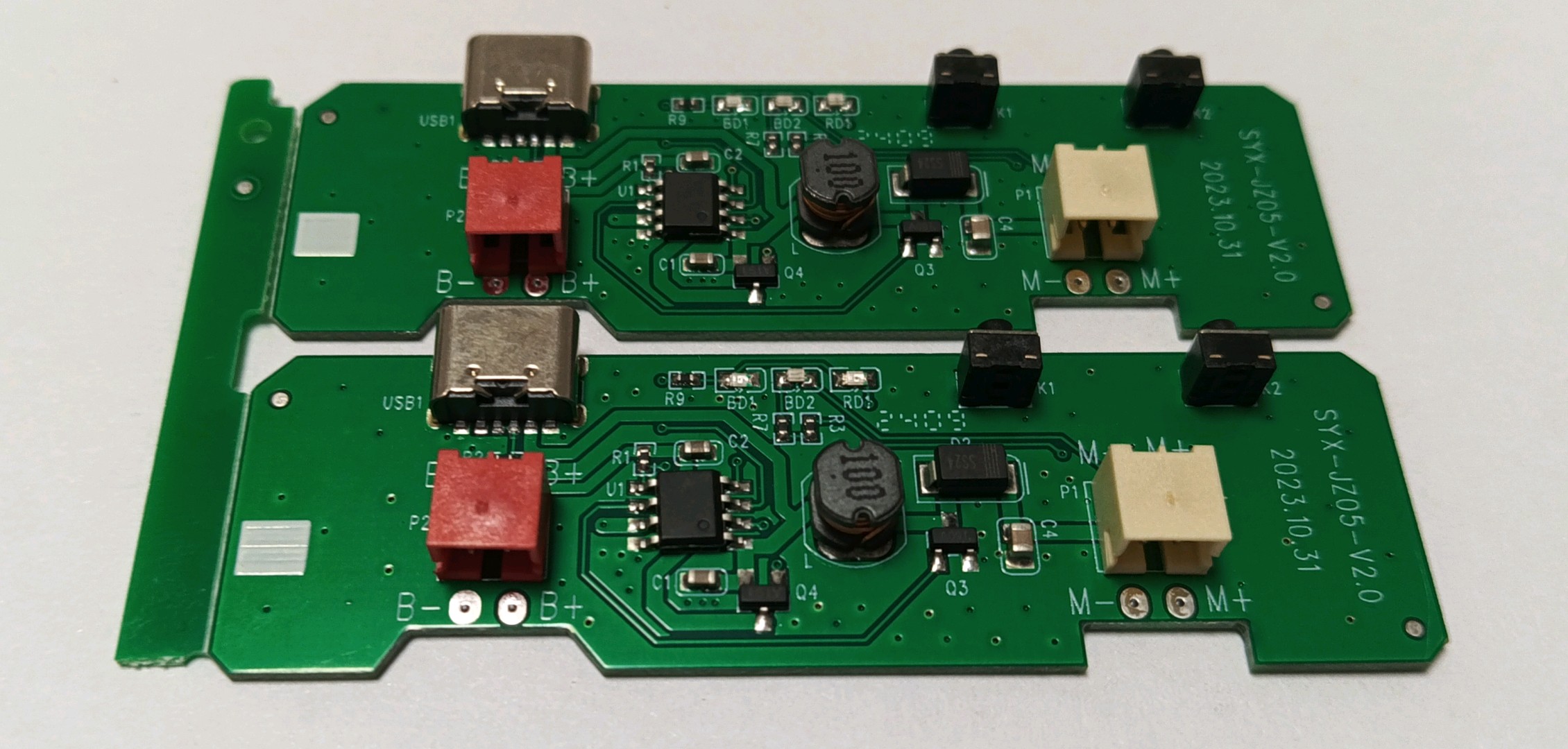

买的两个板子到了

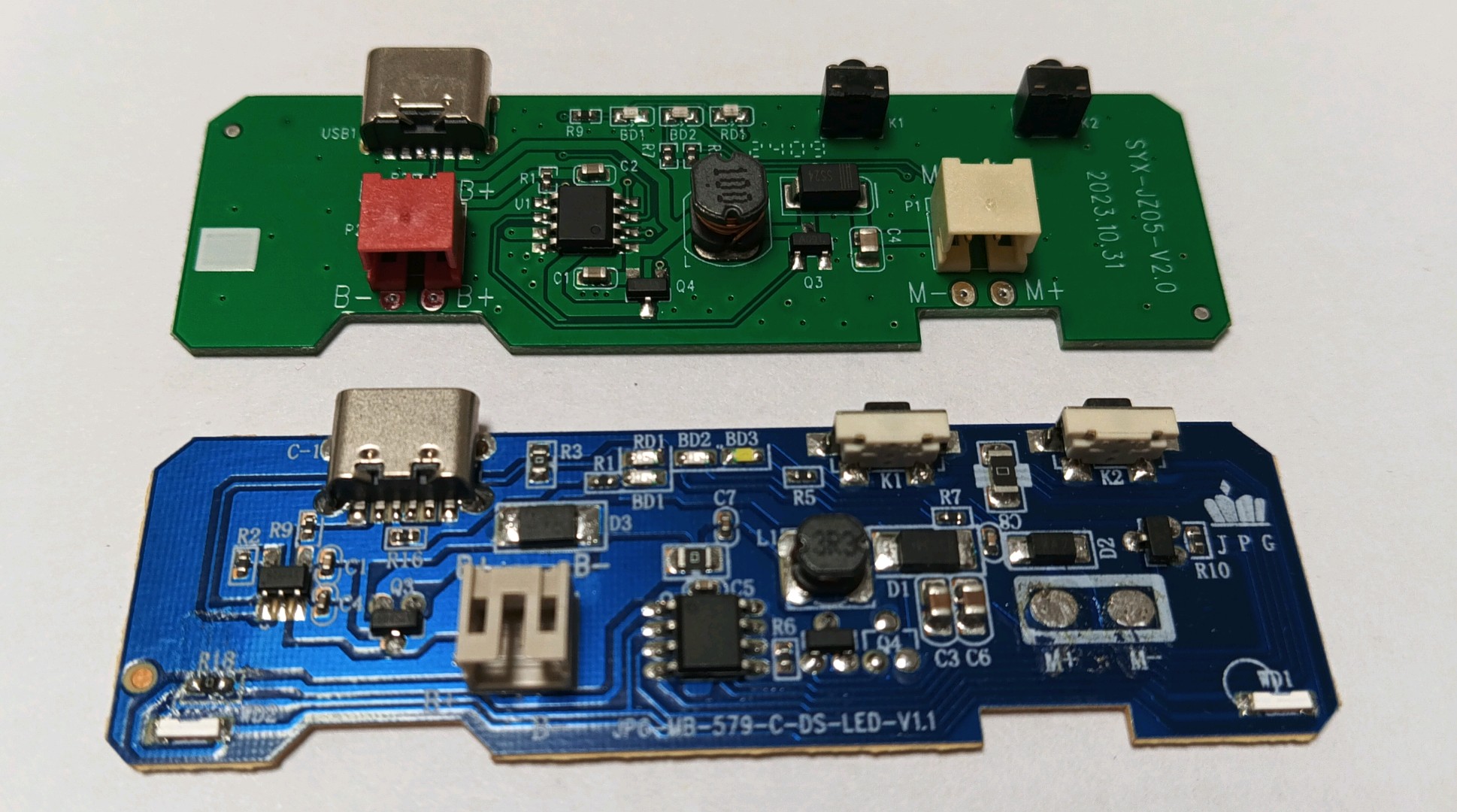

对比一下，尺寸，接口和按钮位置基本一致。
区别是原机主板有锂电池充放电管理芯片和两个LED氛围灯

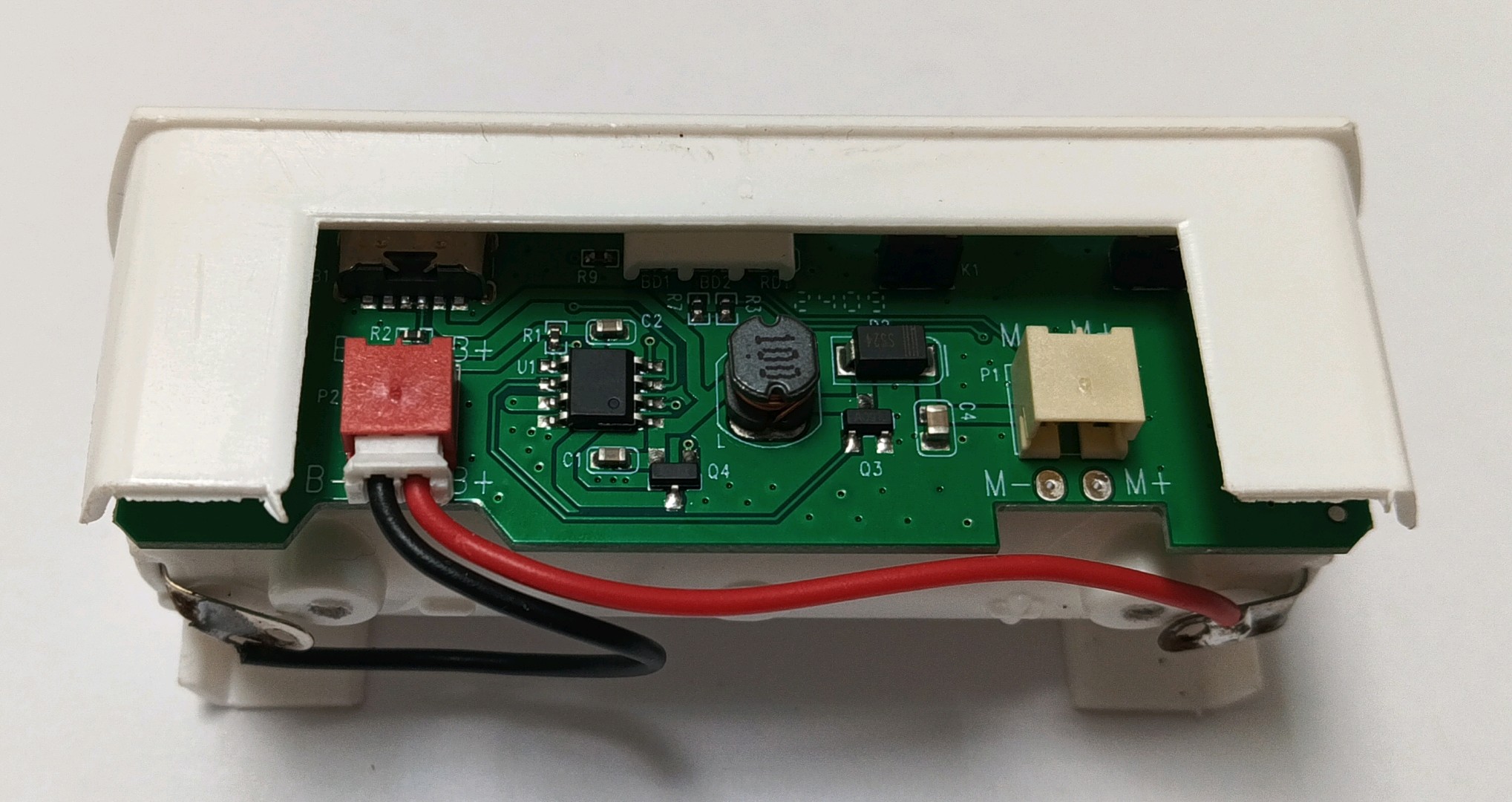

把新板装入电池仓，尺寸正合适

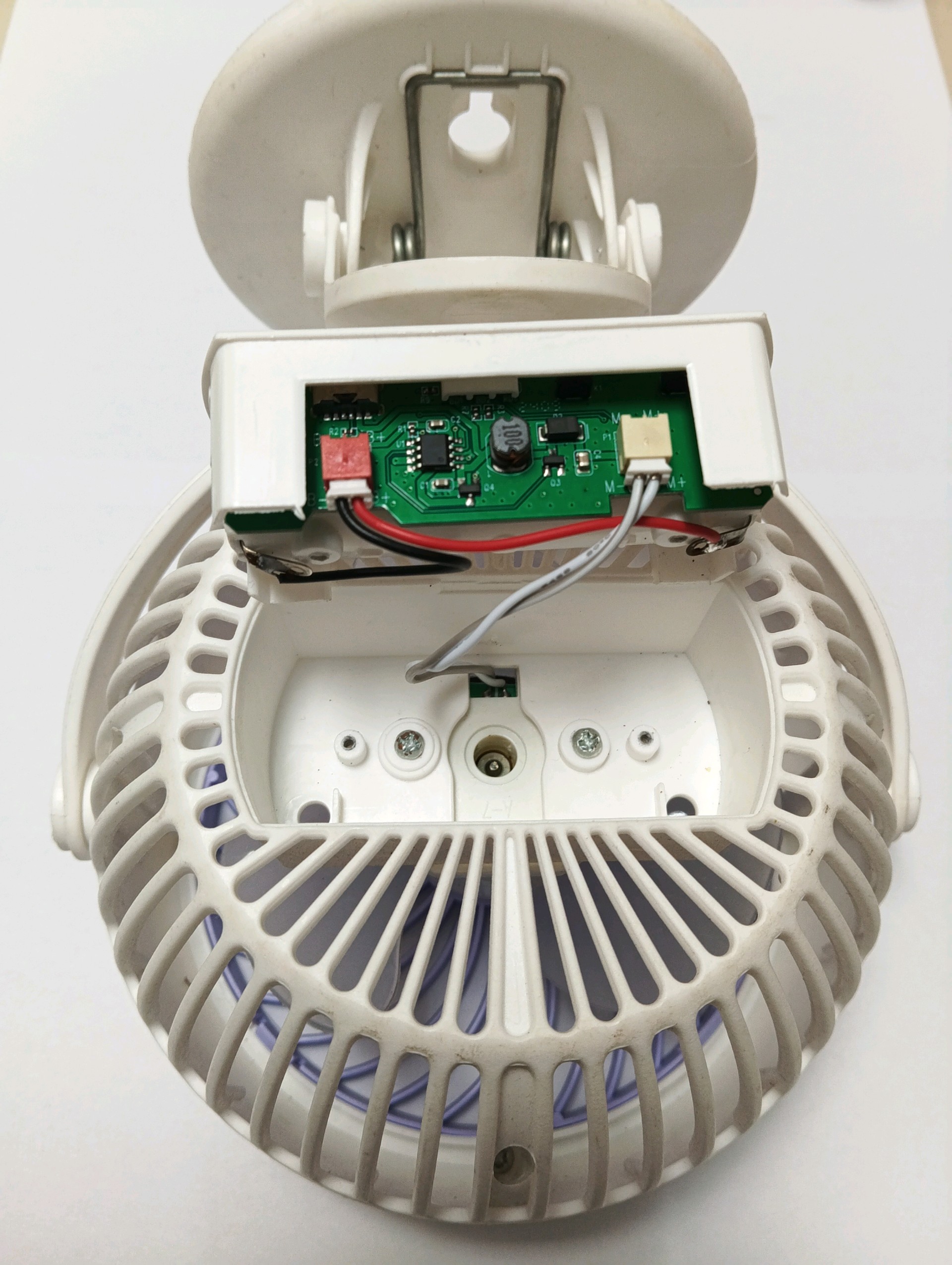

装机


按动按钮蓝色指示灯亮，风扇旋转

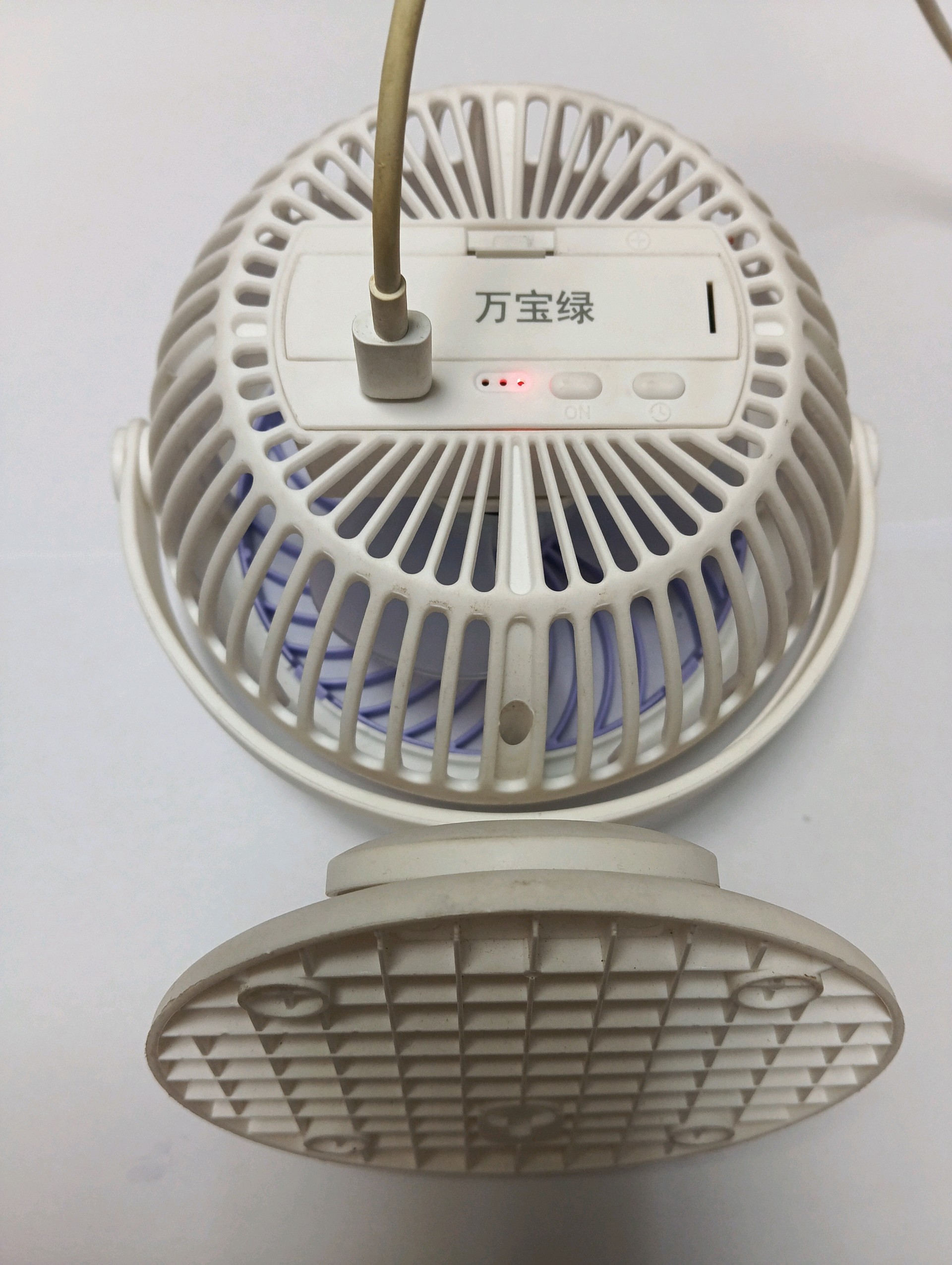

充电时红色指示灯亮，充满后绿色指示灯亮（没有拍图）


经过实测，控制板按钮可以切换4个档位，最低档电压和电池电压差不多，其他档位电压升高，这个控制板应该是一个boost升压电路。


拆解和维修完成。
