前言

本期拆解的是一款小米电视机主板，主板型号为TPD.T962.PC797，适用于小米L55M5-5A电视机。这款主板将电视机的电源模块和电视盒子部分集成在一体，简化生产与装配。其中电源模块为屏幕和电视盒子部分供电，并集成了LED背光供电输出，电视盒子集成了信号输入和屏幕显示输出。

由于电源模块，屏幕LED背光驱动供电与电视盒子均集成在一块主板上，整个电视机内部只需一块主板即可实现全部功能，有效降低成本。电视机主板采用PFC+LLC电源架构，提高转换效率，更加节能环保。下面就带来这款小米这款液晶电视机一体化主板的拆解，一起看看设计和用料信息。

小米液晶电视机主板外观

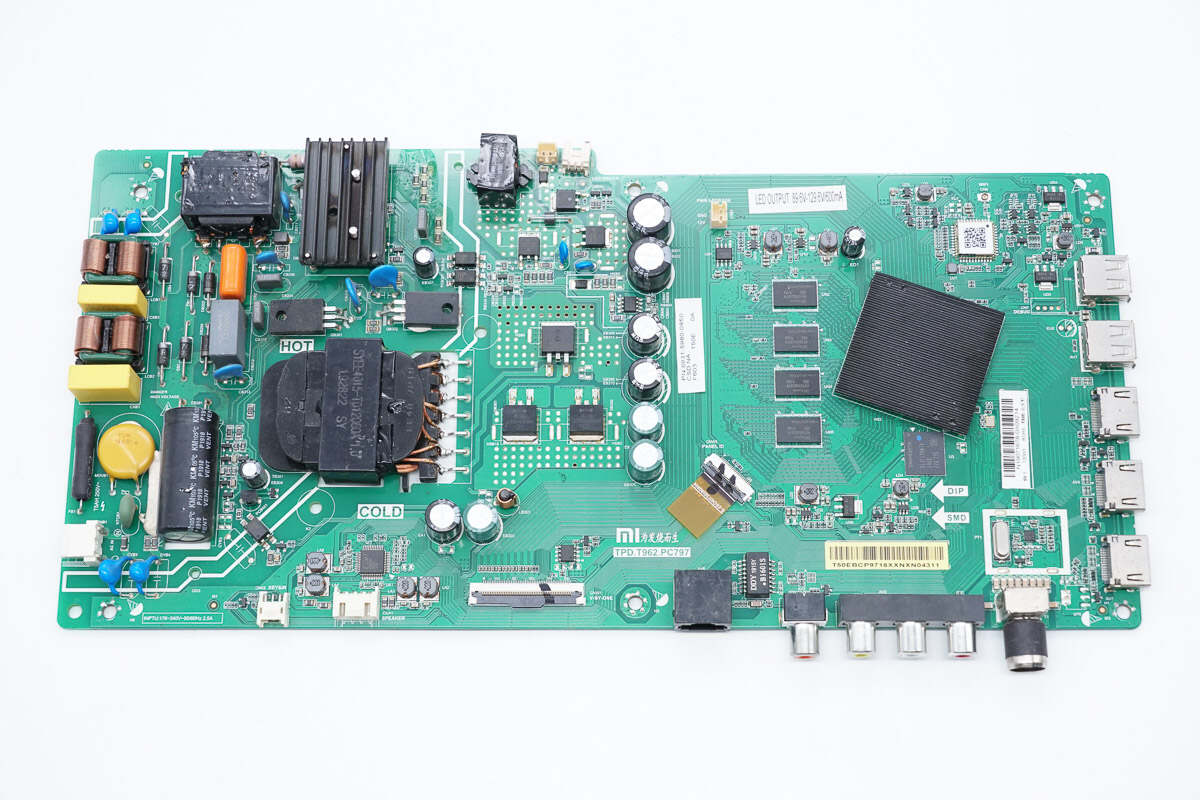

小米这款电视机主板为绿色阻焊，左侧高压电解电容和变压器位置采用镂空设计降低厚度，右侧设有主控芯片，覆盖大面积散热器。

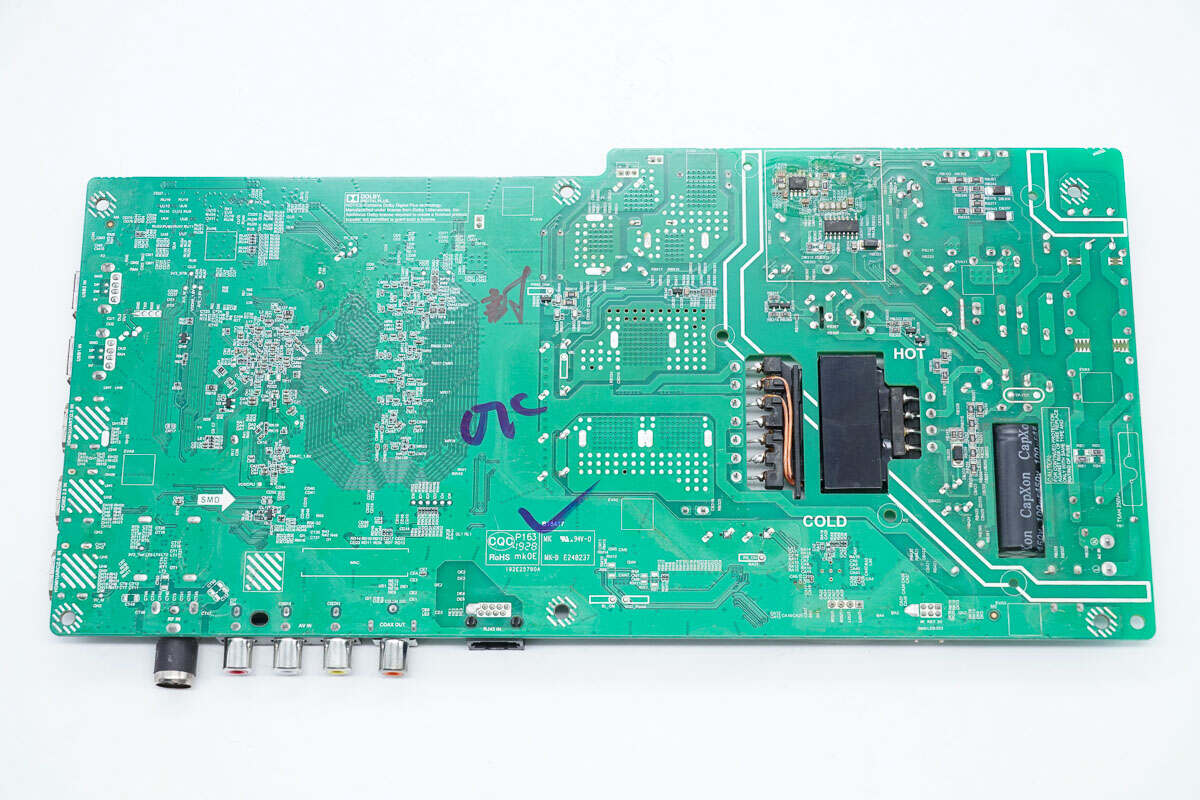

主板背面对应高压电解电容和变压器位置镂空，降低厚度。对应PFC和LLC控制器的位置打胶密封，防止潮气侵蚀。

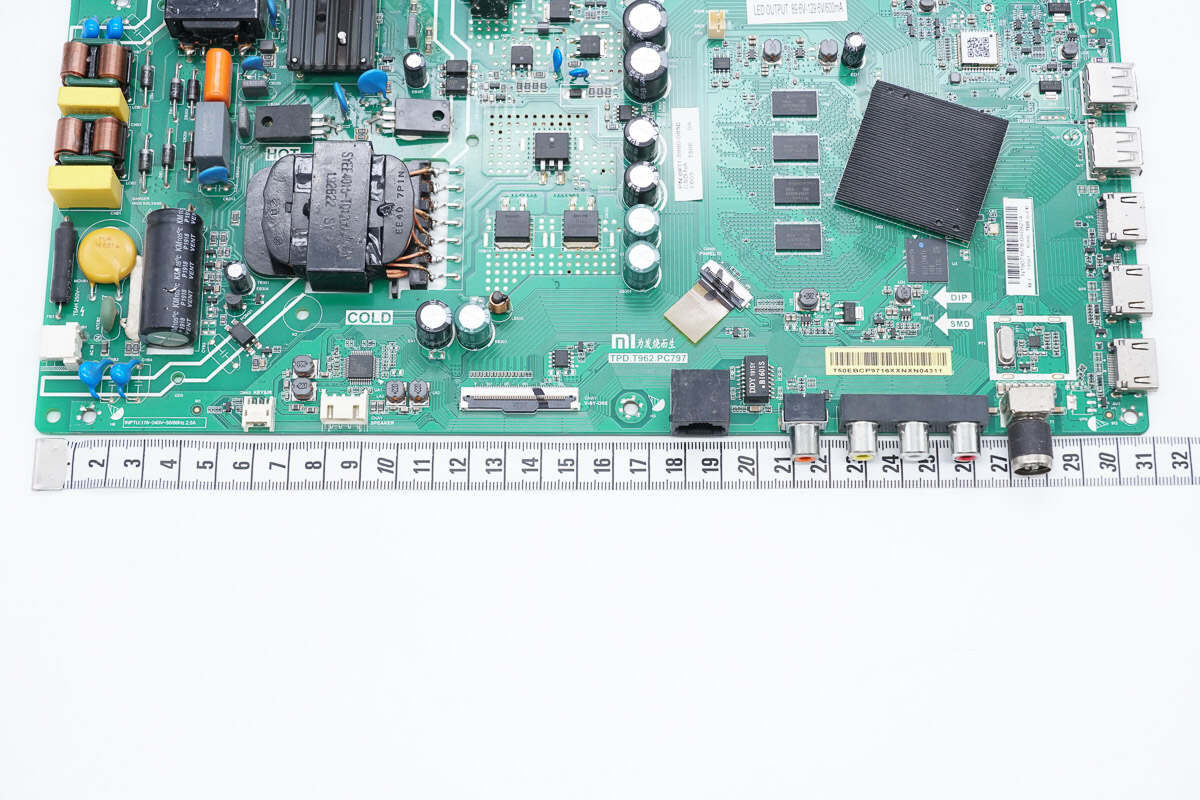

测得电视机主板长度约为31cm。

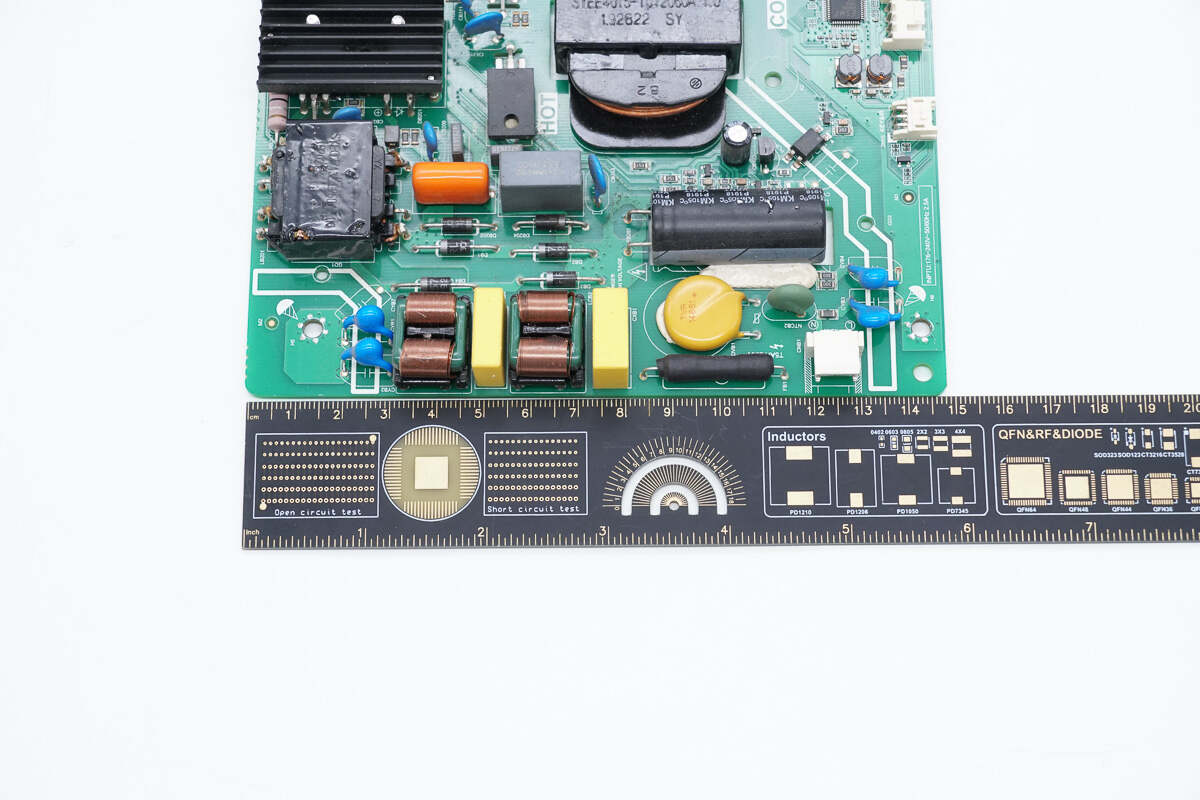

主板宽度约为14.8cm。

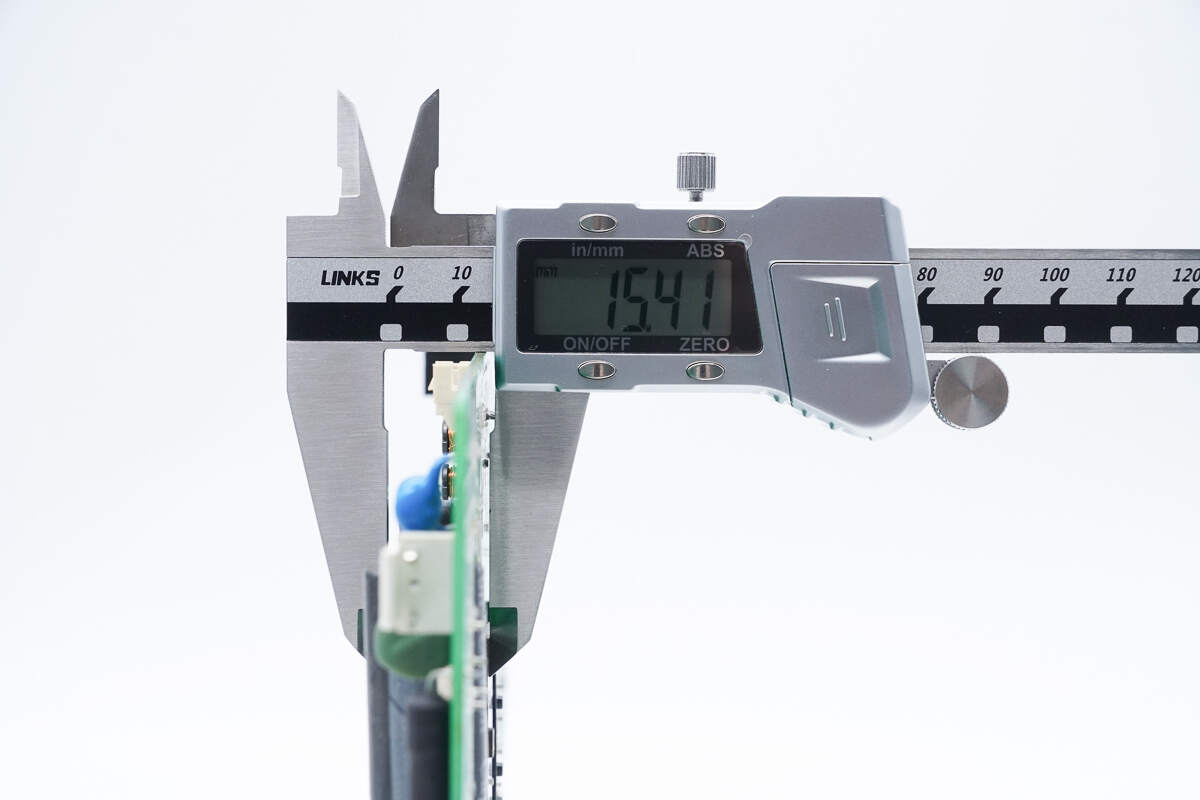

主板厚度约为15.4mm。

重量约为371g。

小米液晶电视机主板拆解

看完了小米这款液晶电视机主板的外观，下面就进行拆解，一起看看这款电视机主板的设计和用料。

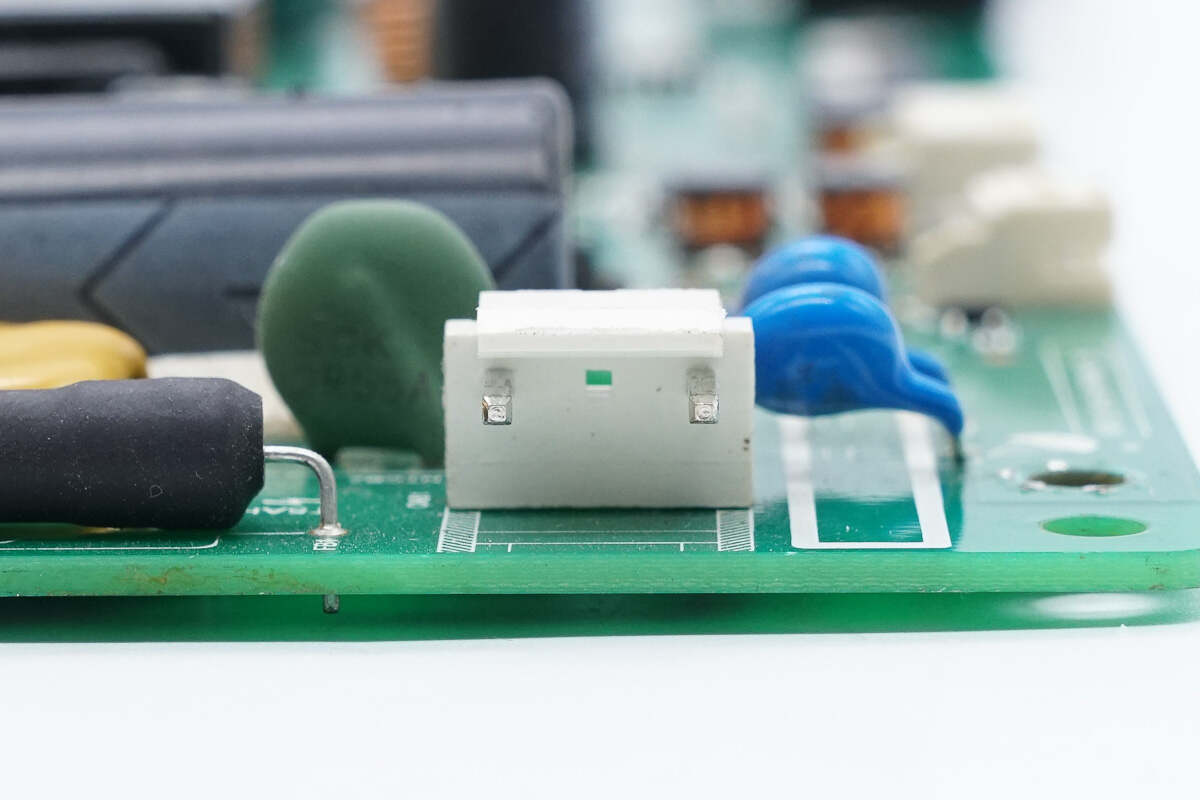

交流电源输入采用端子连接。

保险丝规格为5A，外套热缩管绝缘。

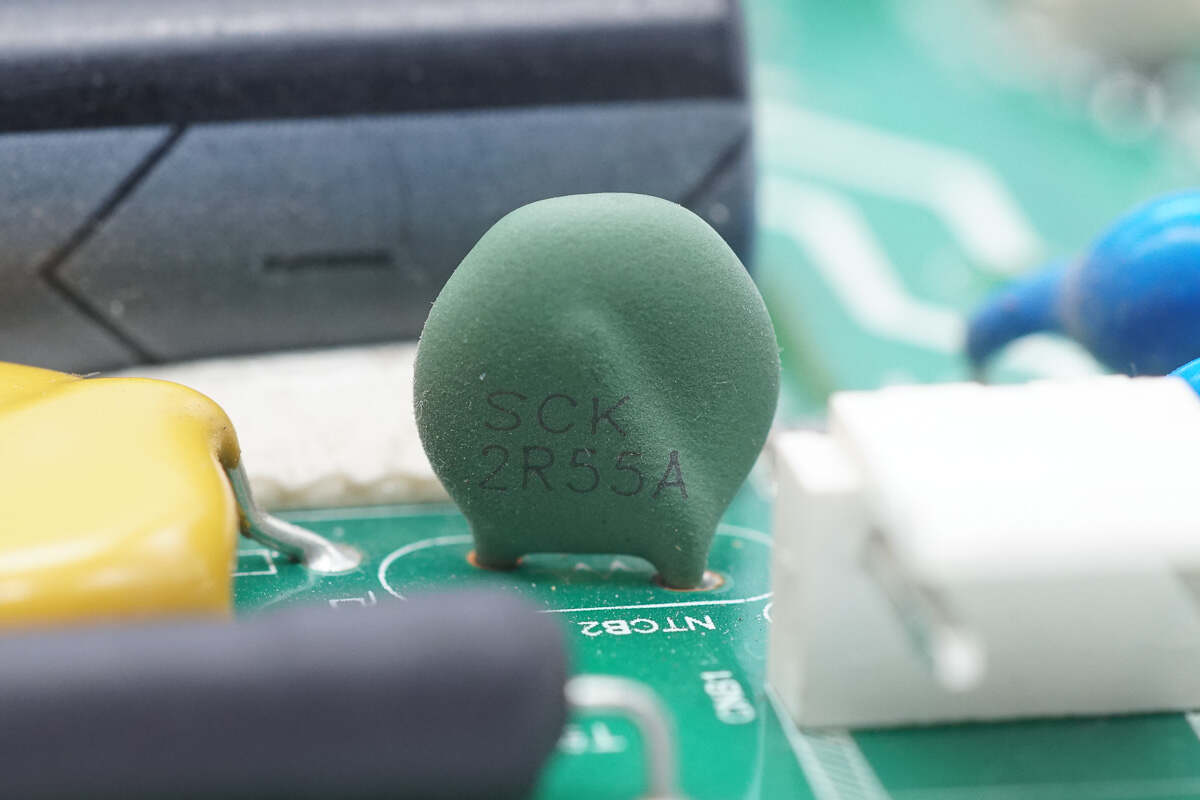

NTC热敏电阻丝印SCK 2R55A，用于抑制上电的浪涌电流。

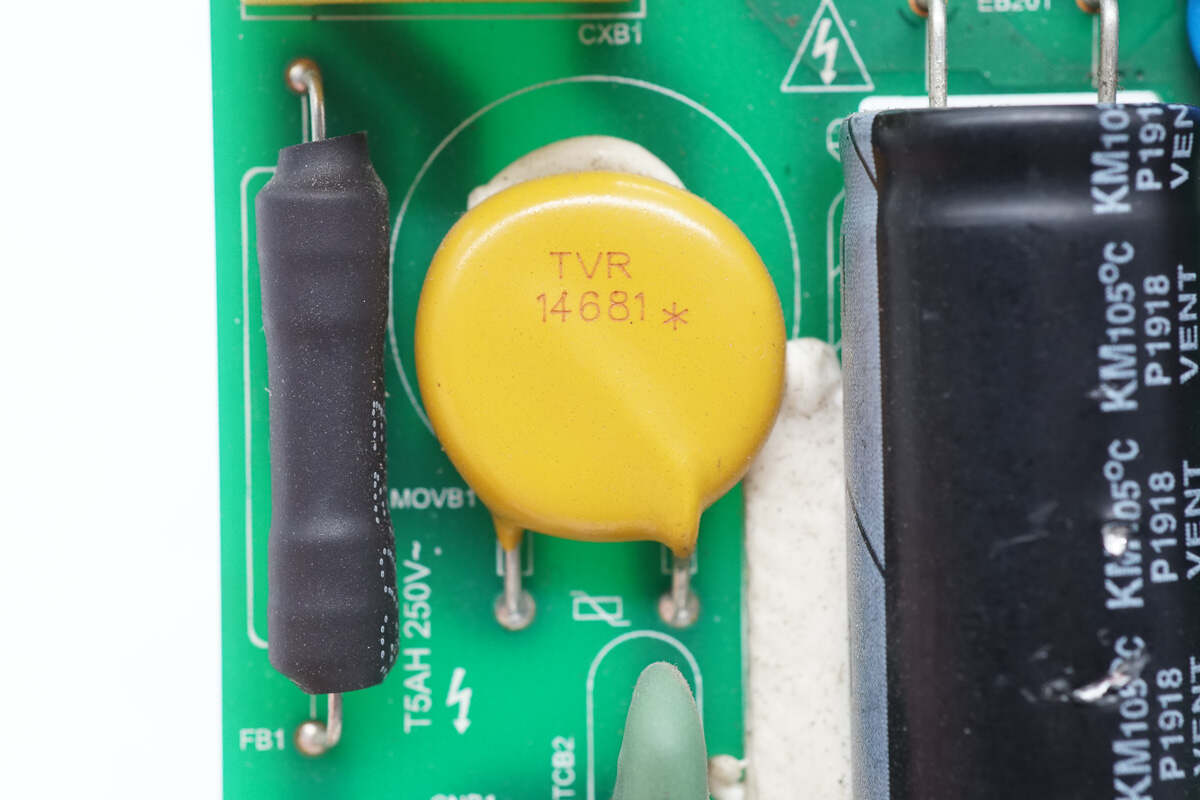

TVR14681压敏电阻用于吸收雷击浪涌。

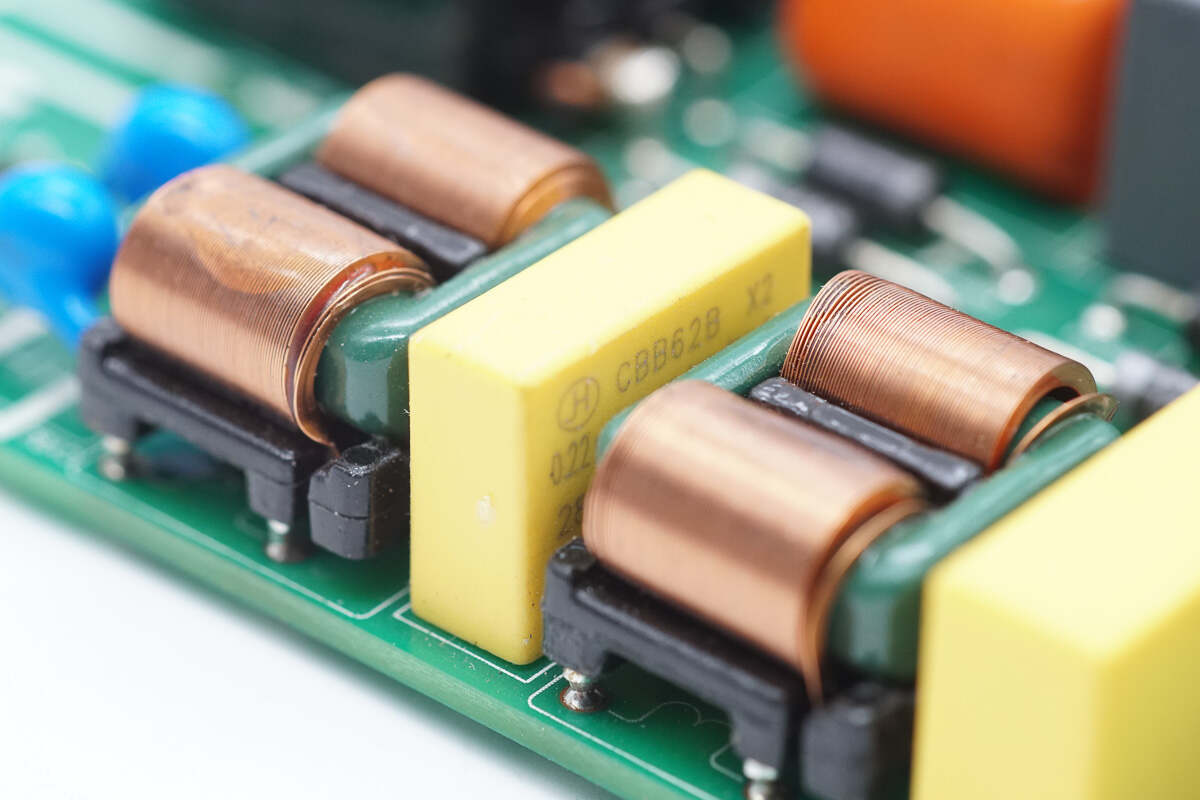

两颗共模电感采用扁铜线绕制。

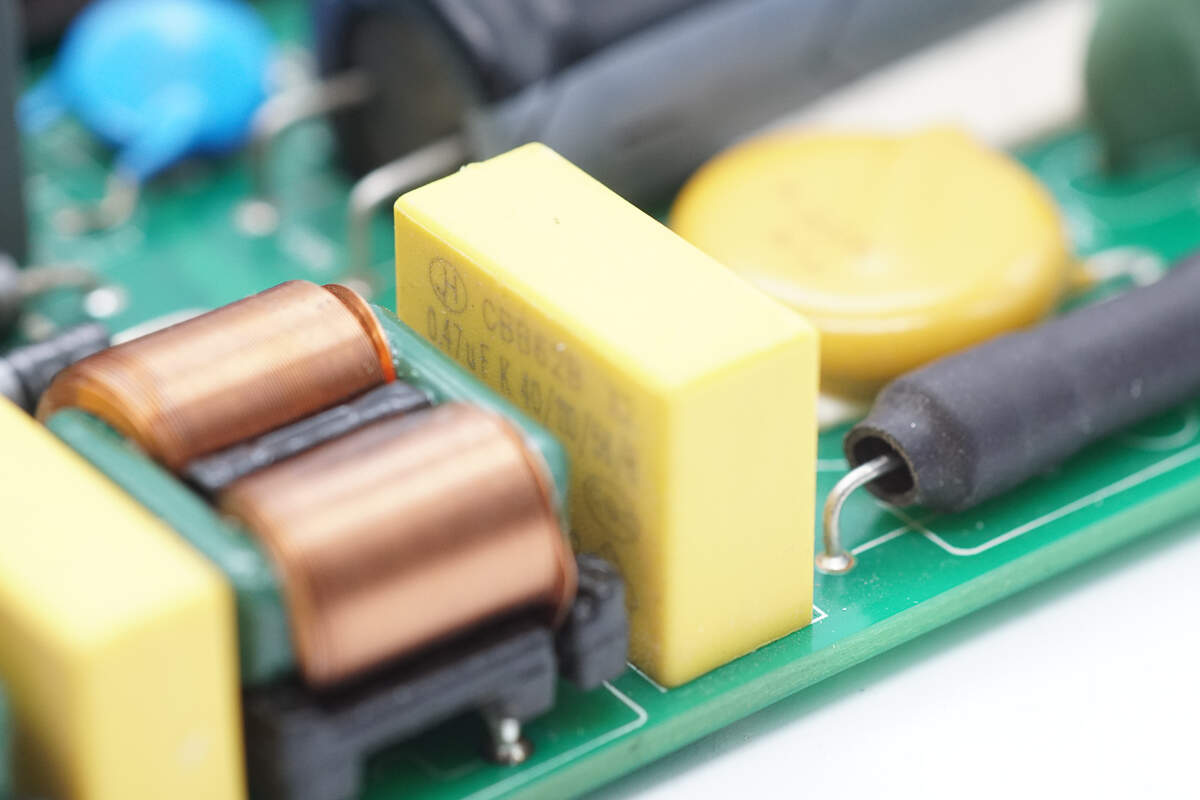

安规X2电容来自京昊，规格为0.47μF。

另一颗规格为0.22μF。

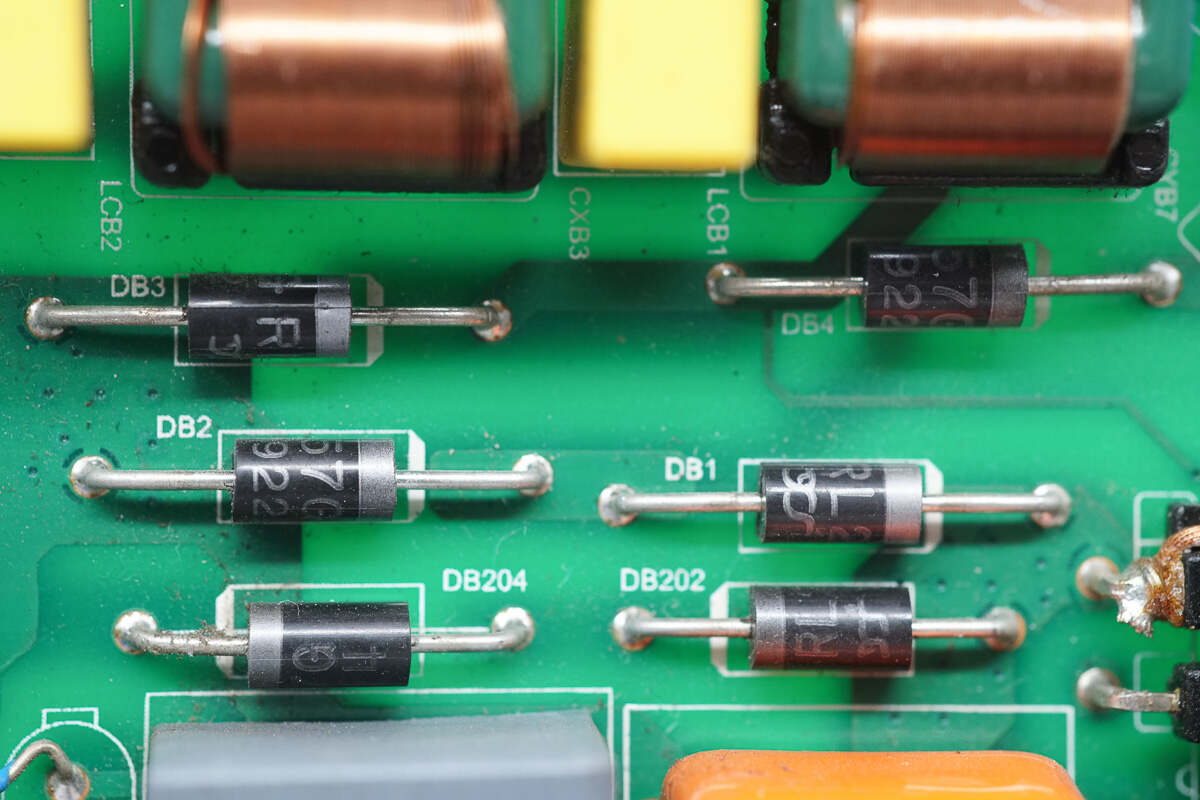

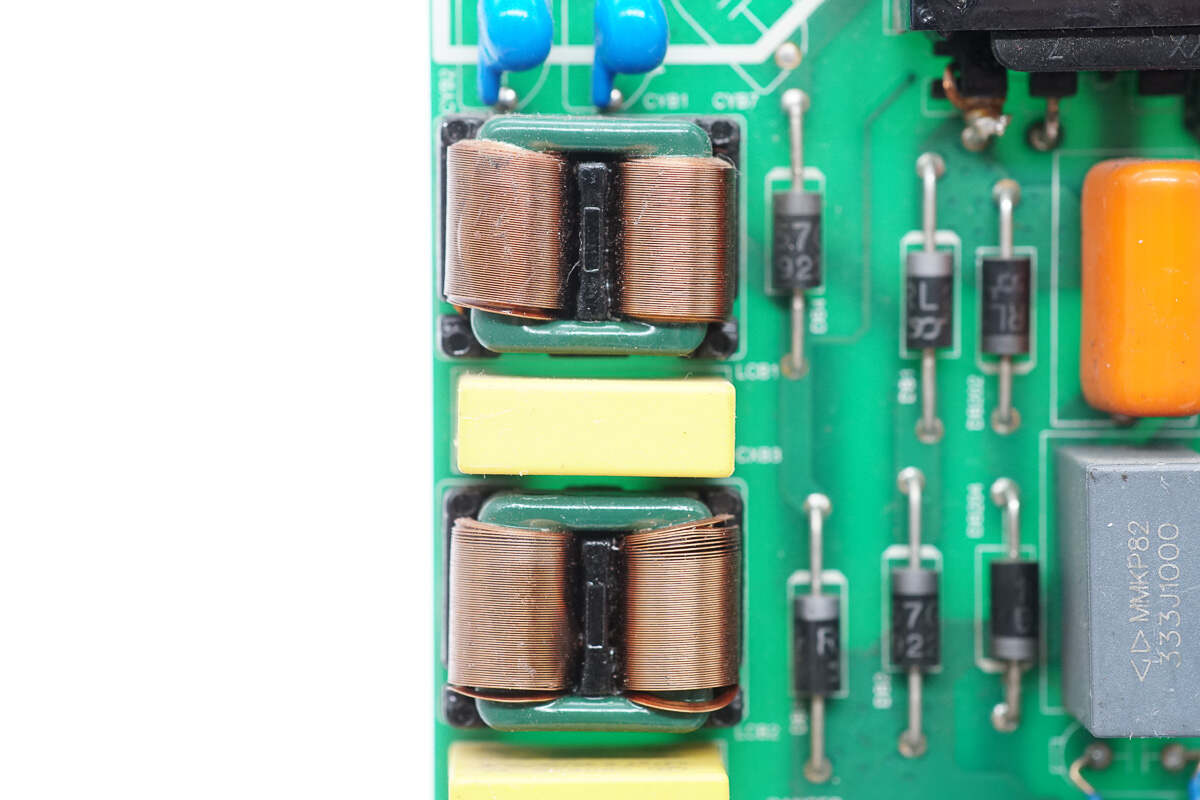

图中四颗二极管用于桥式整流，下方两颗二极管用于为高压电容充电。

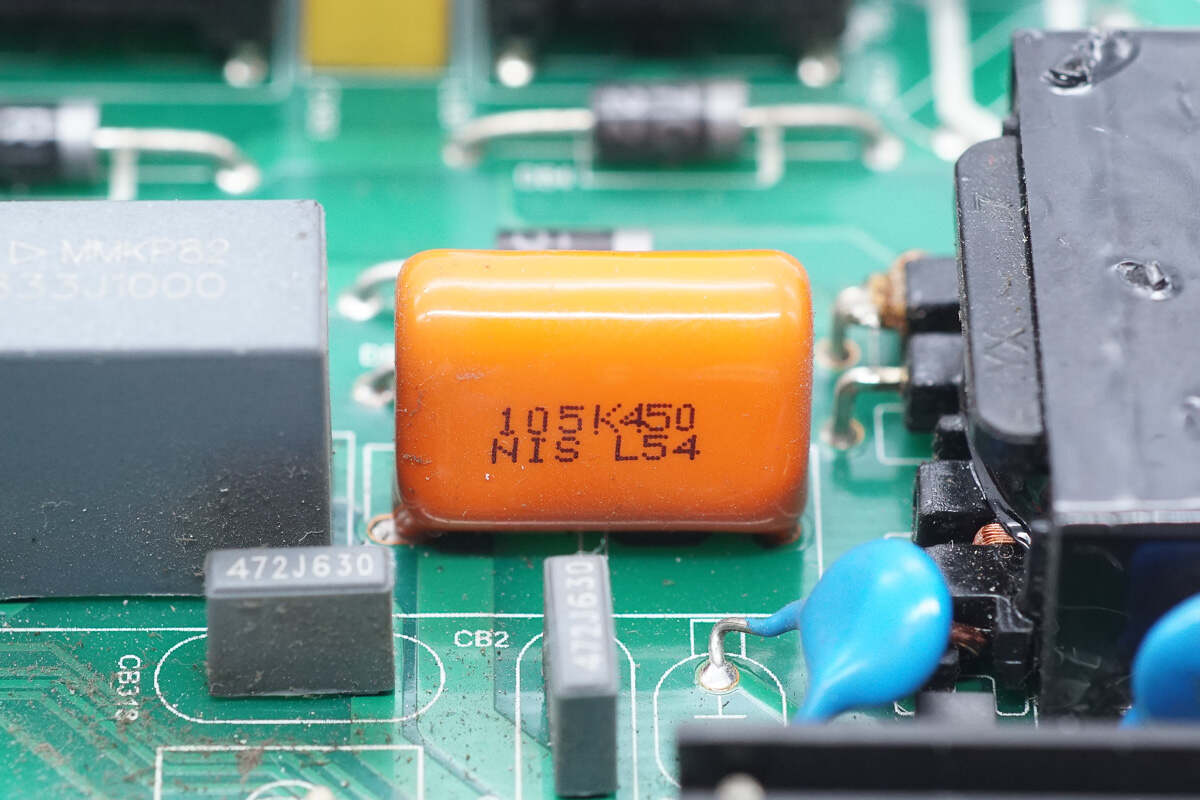

薄膜滤波电容规格为1μF450V。

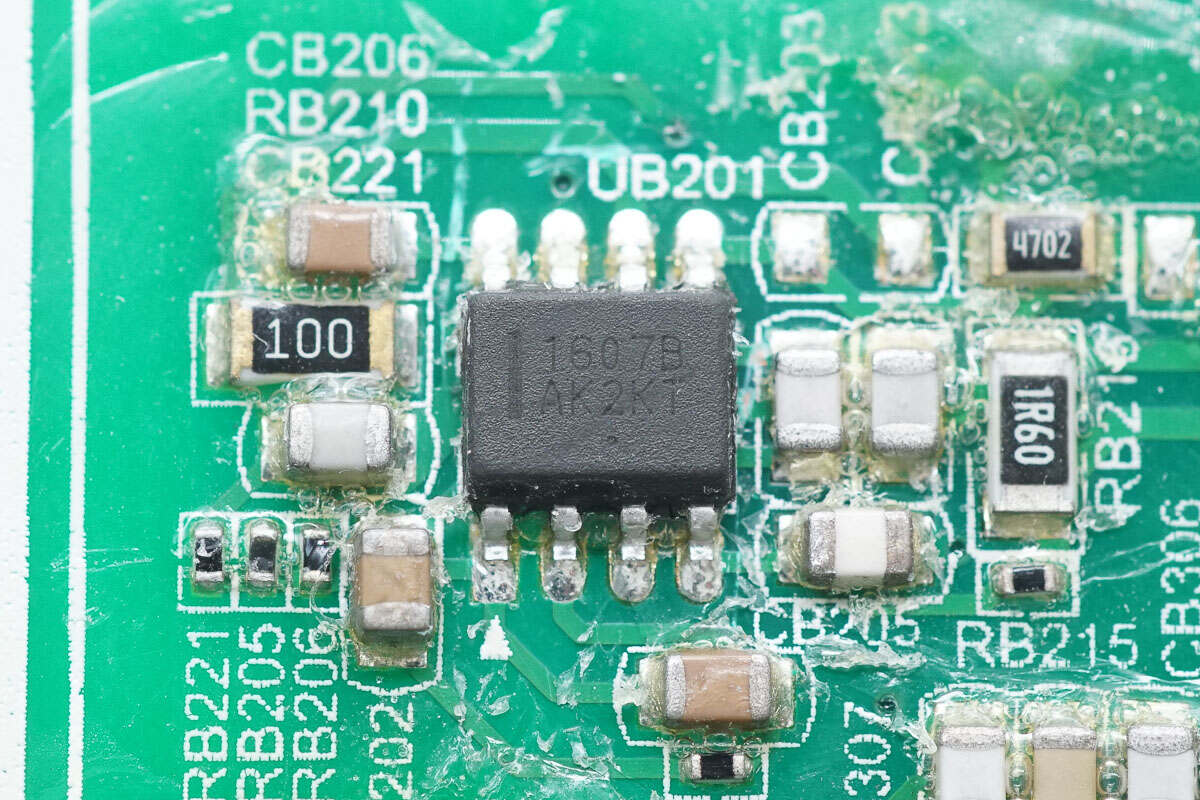

PFC控制器焊接在主板背面，来自安森美，型号NCP1607B，采用临界导通模式，具备多种安全保护功能，采用SO8封装。

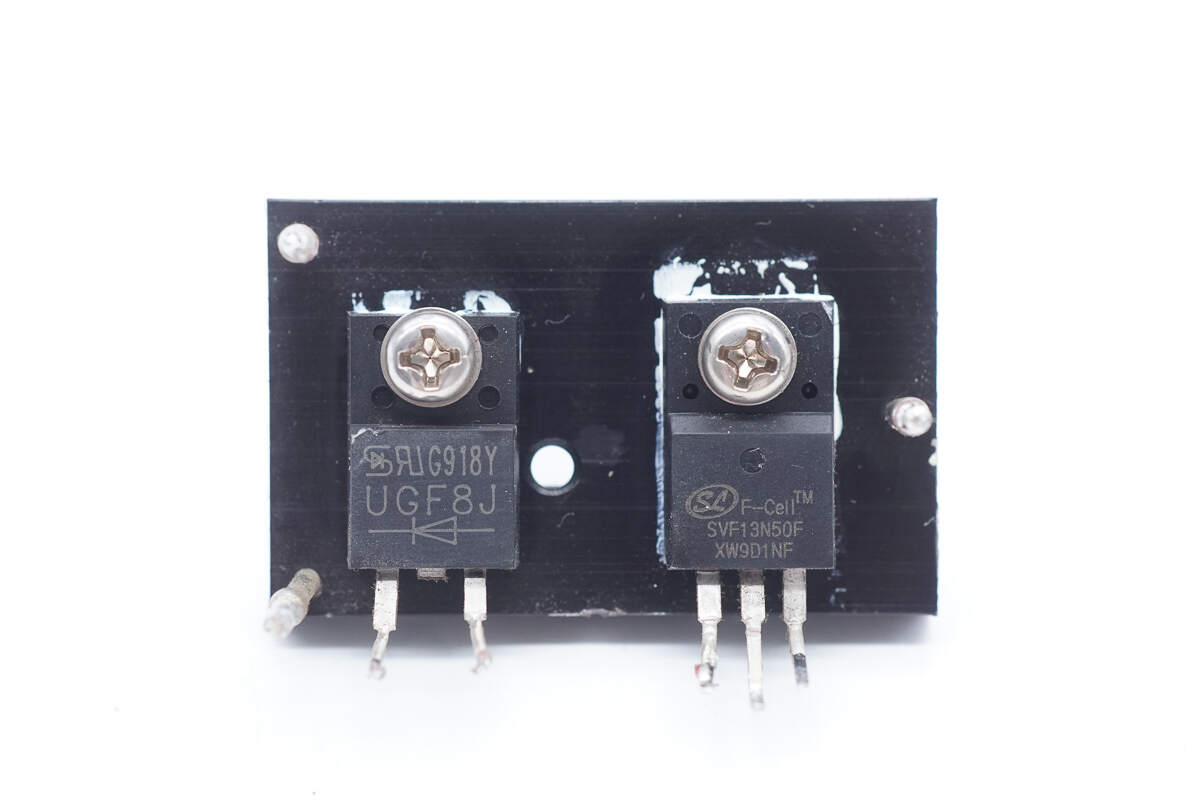

PFC开关管和PFC整流管使用螺丝固定在同一片散热器上。

PFC开关管来自士兰微，型号SVF13N50F，NMOS，耐压500V，导阻440mΩ，采用TO-220F-3L封装。

PFC整流管型号UGF8J，是一颗超快恢复二极管，规格为8A 600V，采用ITO-220AC封装。

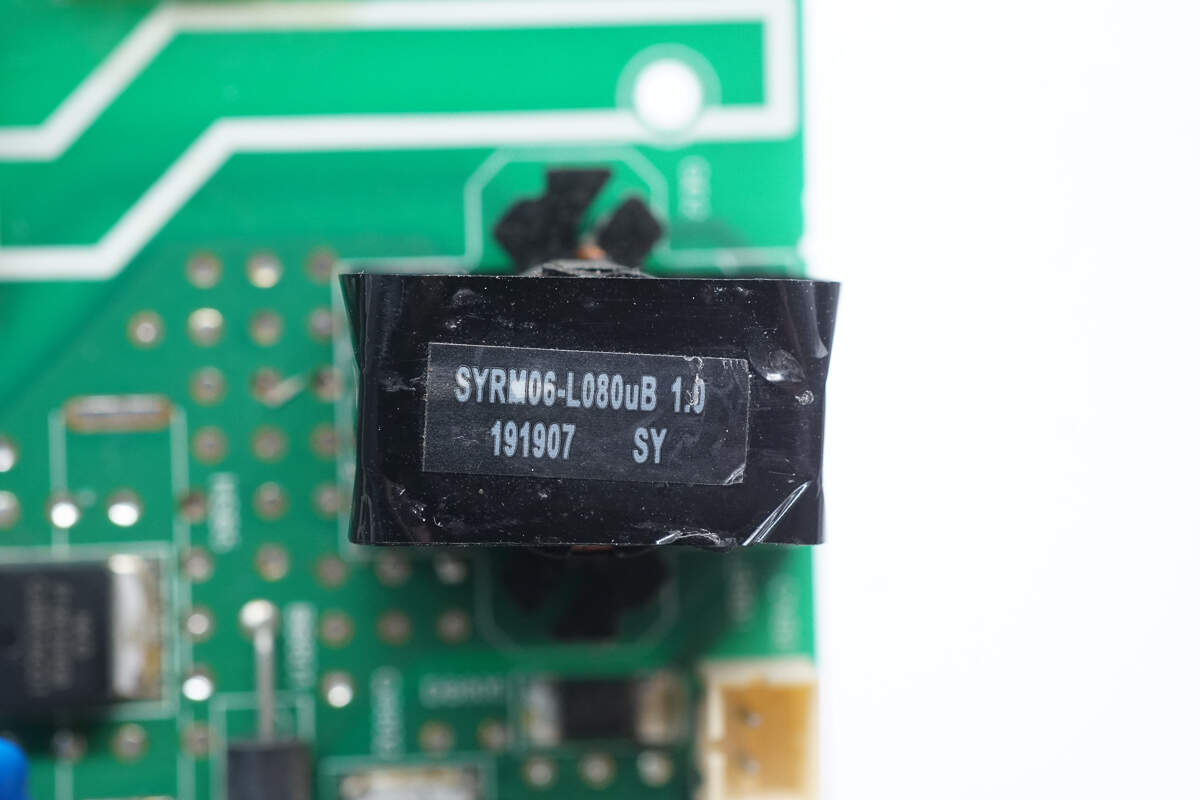

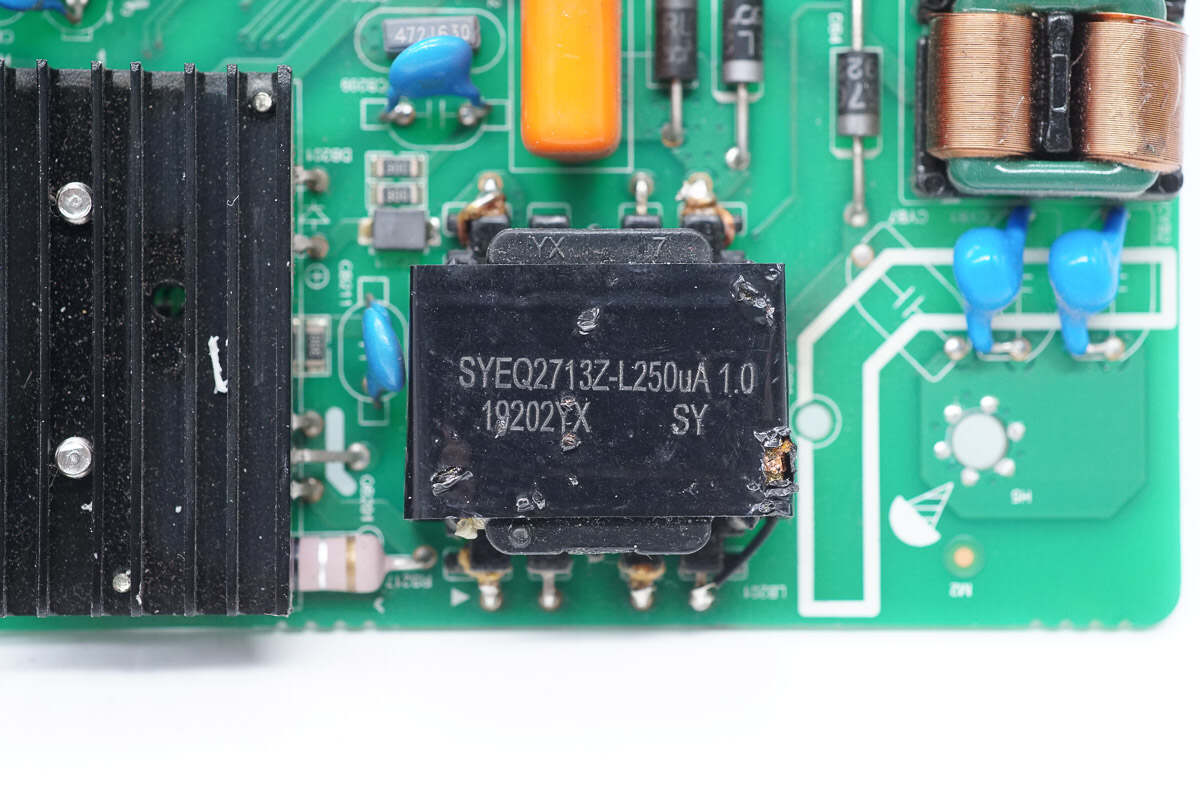

PFC升压电感缠绕胶带绝缘。

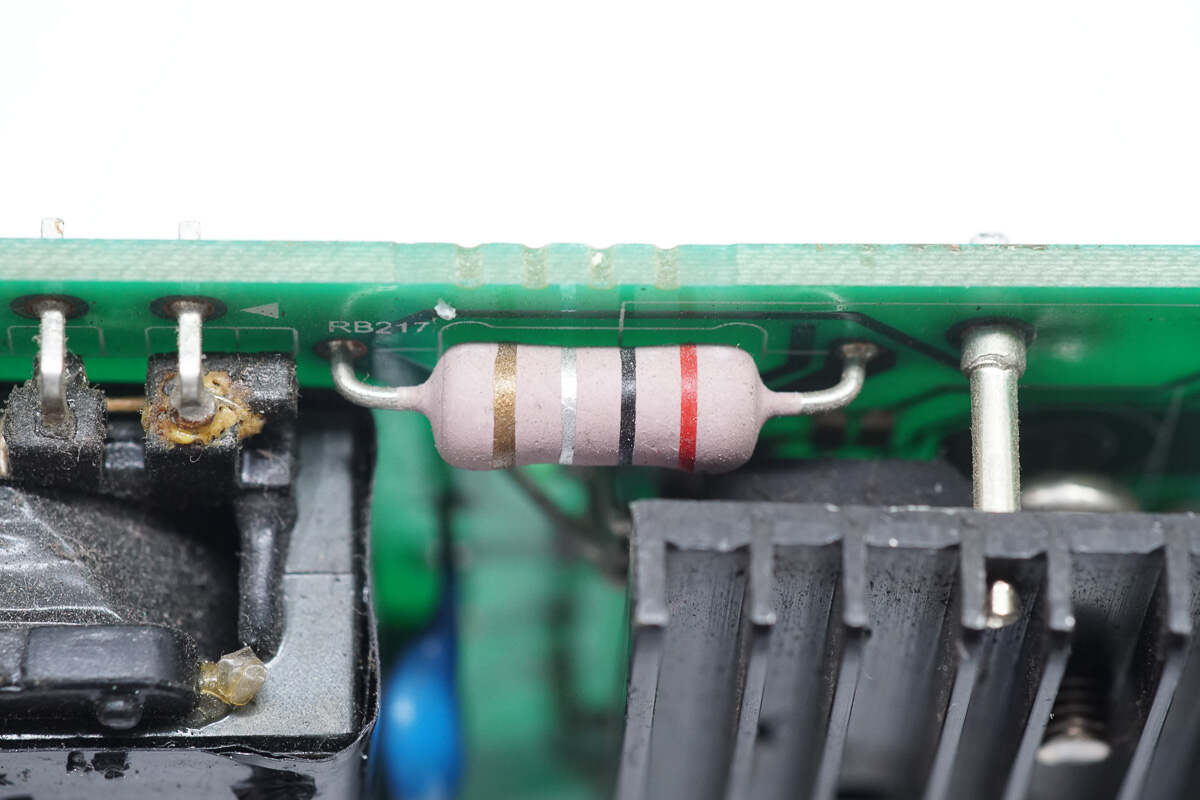

0.2Ω色环电阻用于检测PFC开关管电流。

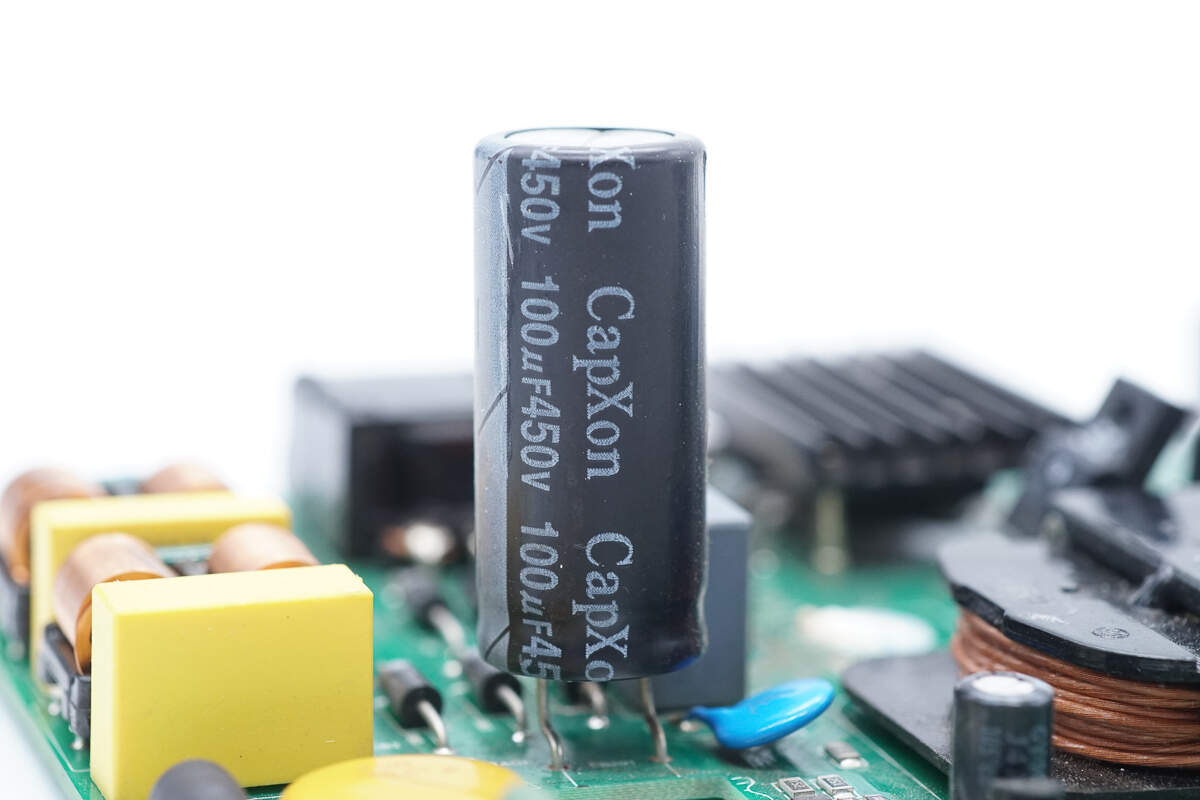

高压滤波电容来自丰宾，规格为100μF450V。

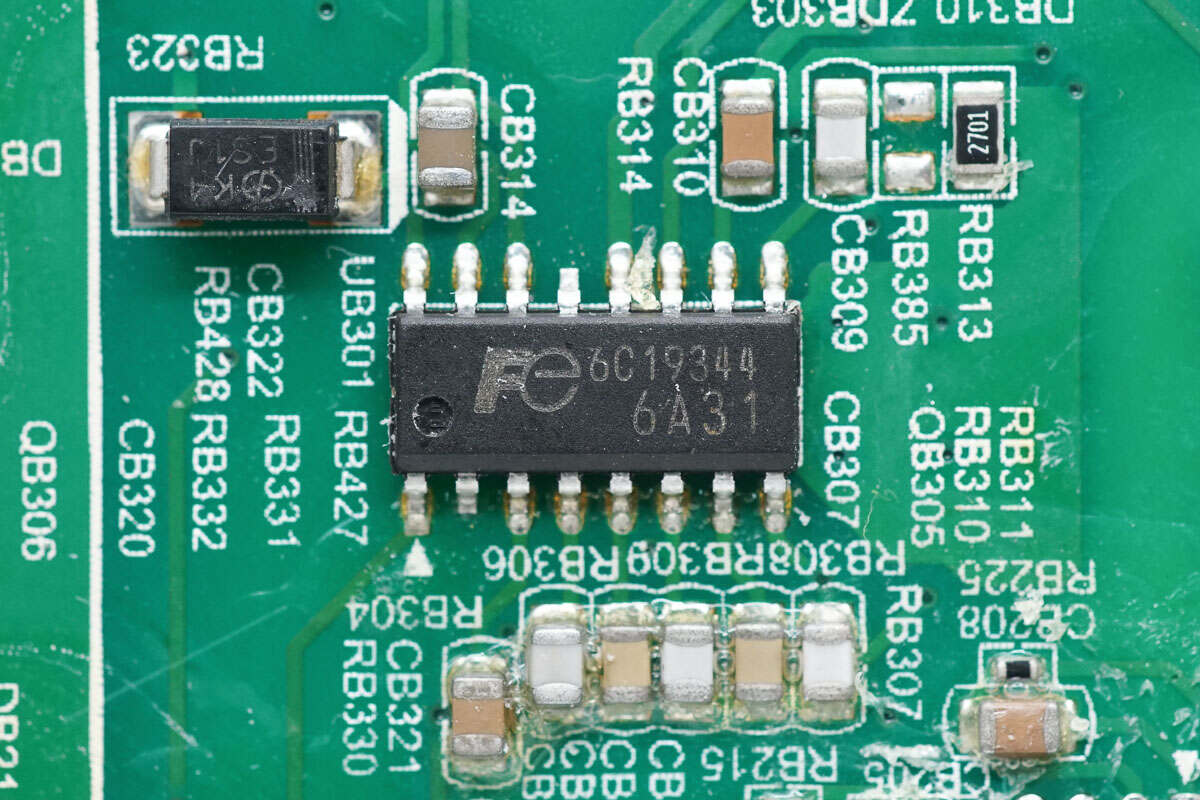

电源主控芯片来自富士电机，型号FA6A31N，是一颗LLC谐振控制器，支持无PFC宽电压输入应用。芯片内部集成600V高压启动电路和X电容放电电路，简化电路设计，并降低待机功耗。芯片内部集成600V半桥驱动器，具备完善全面的保护功能，采用SOP-16封装。

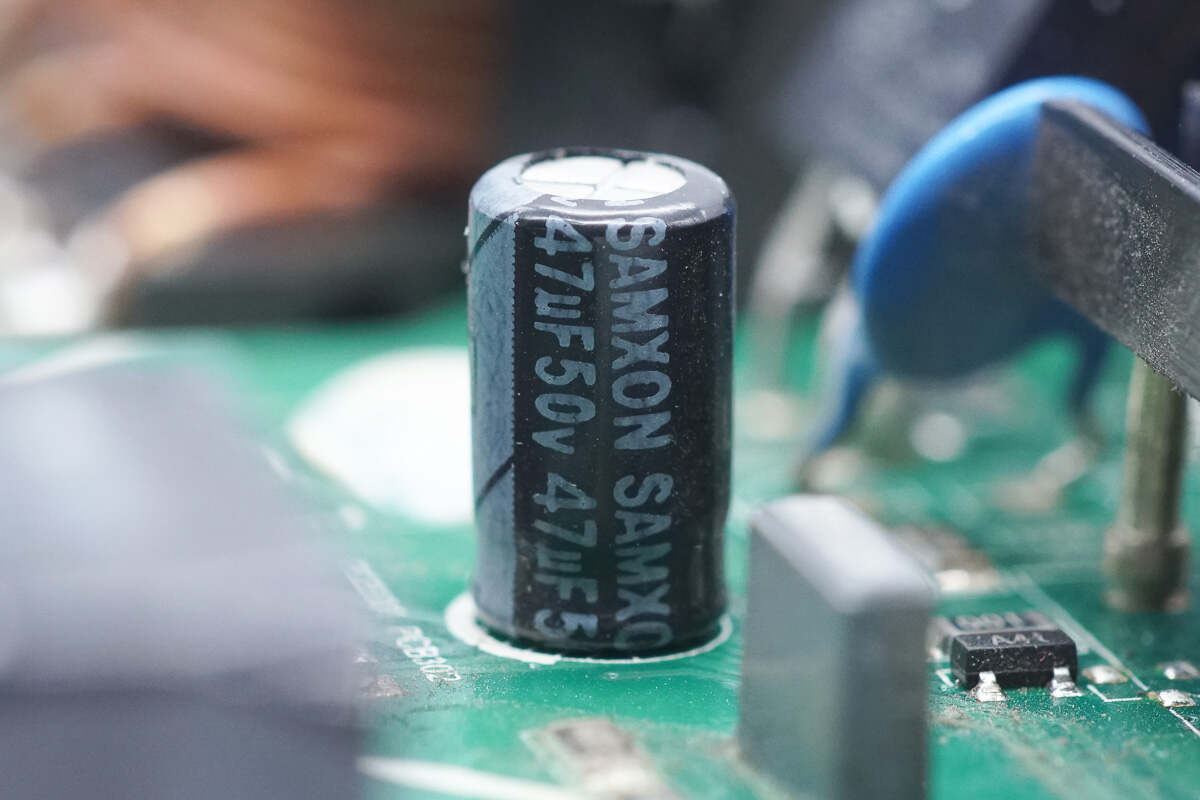

为主控芯片供电的滤波电容来自万裕，规格为47μF50V。

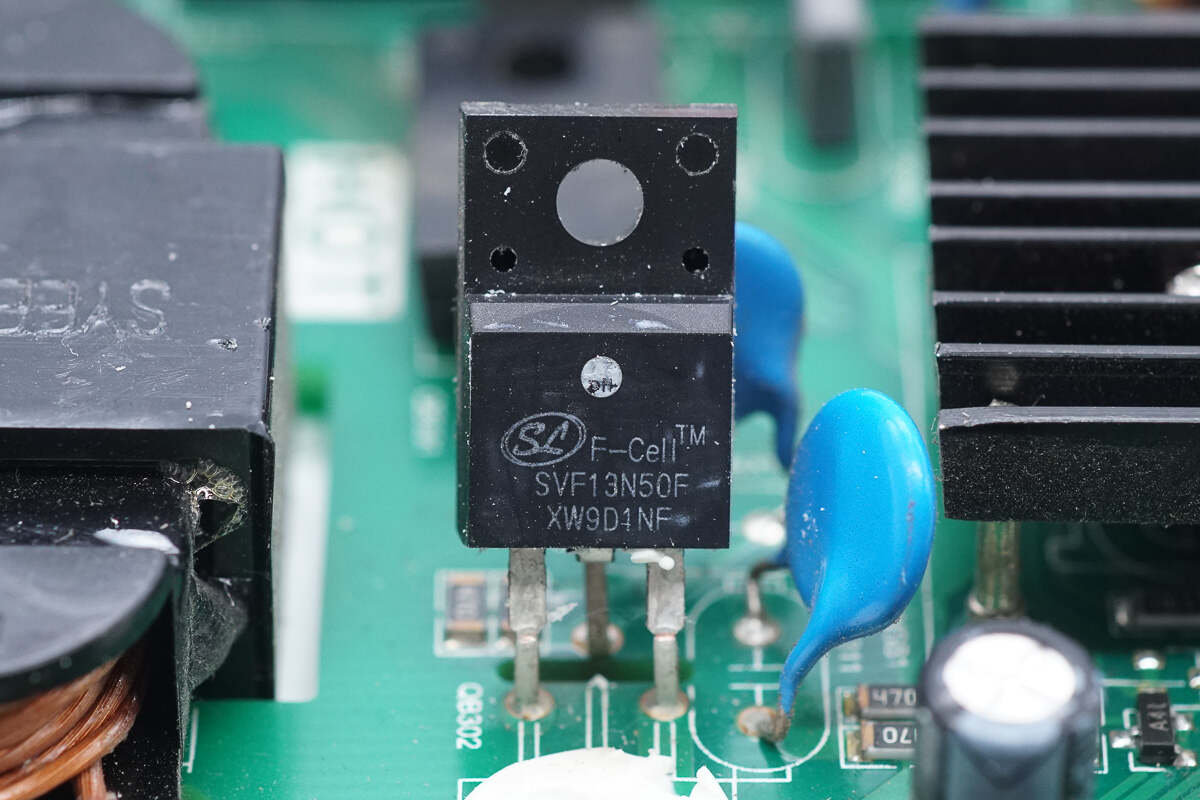

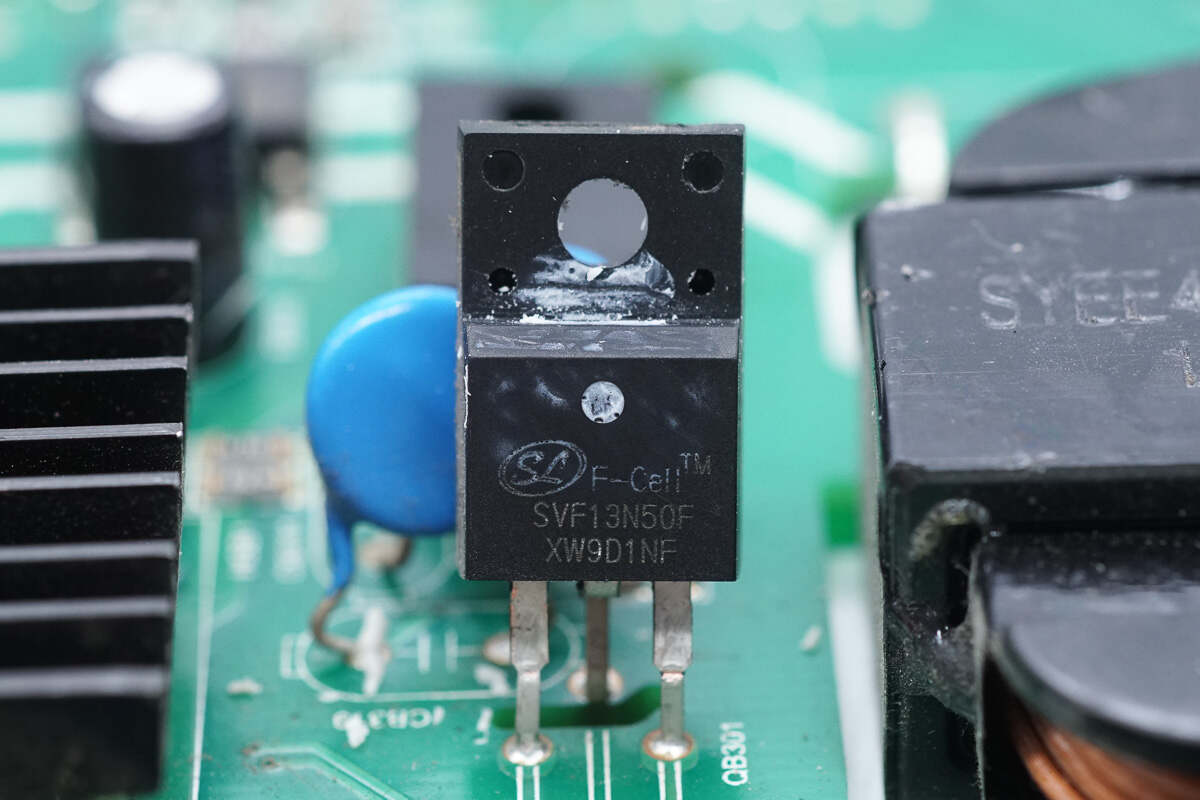

LLC开关管来自士兰微，型号SVF13N50F，与PFC开关管型号相同。

另一颗开关管型号相同。

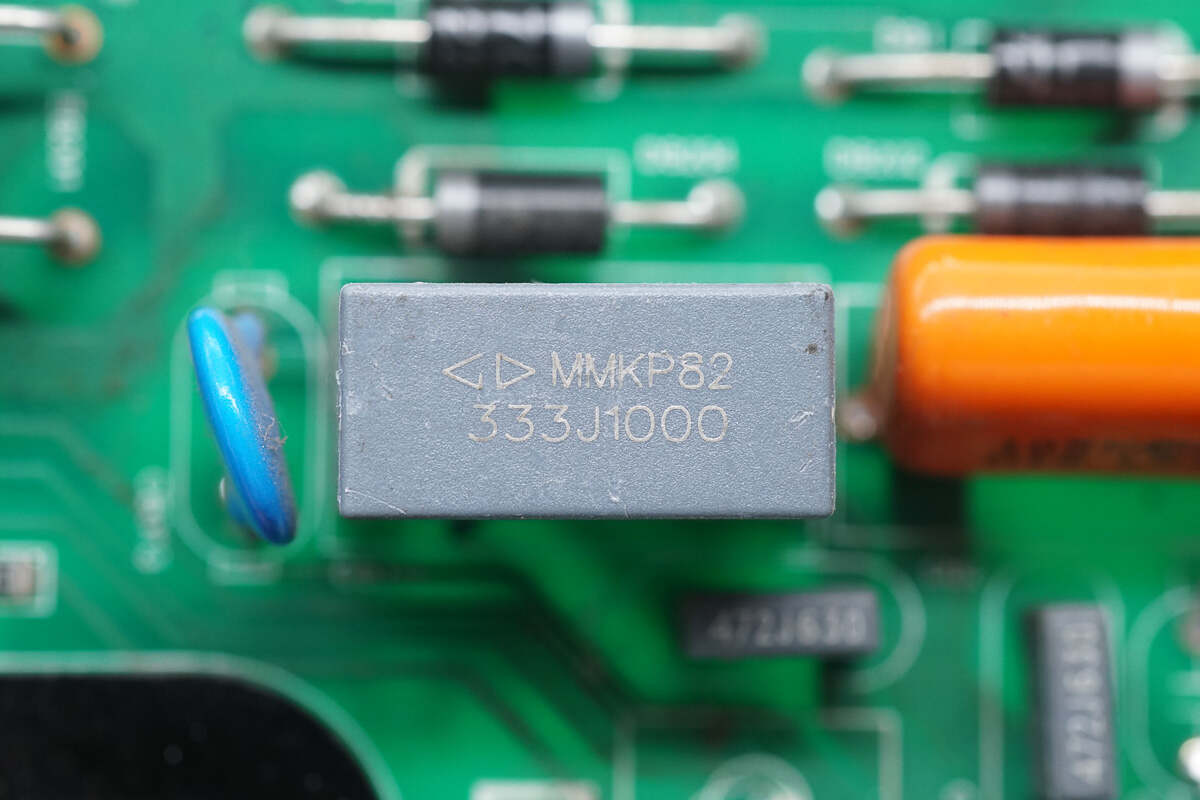

谐振电容来自厦门法拉电子，规格为0.033μF1000V。

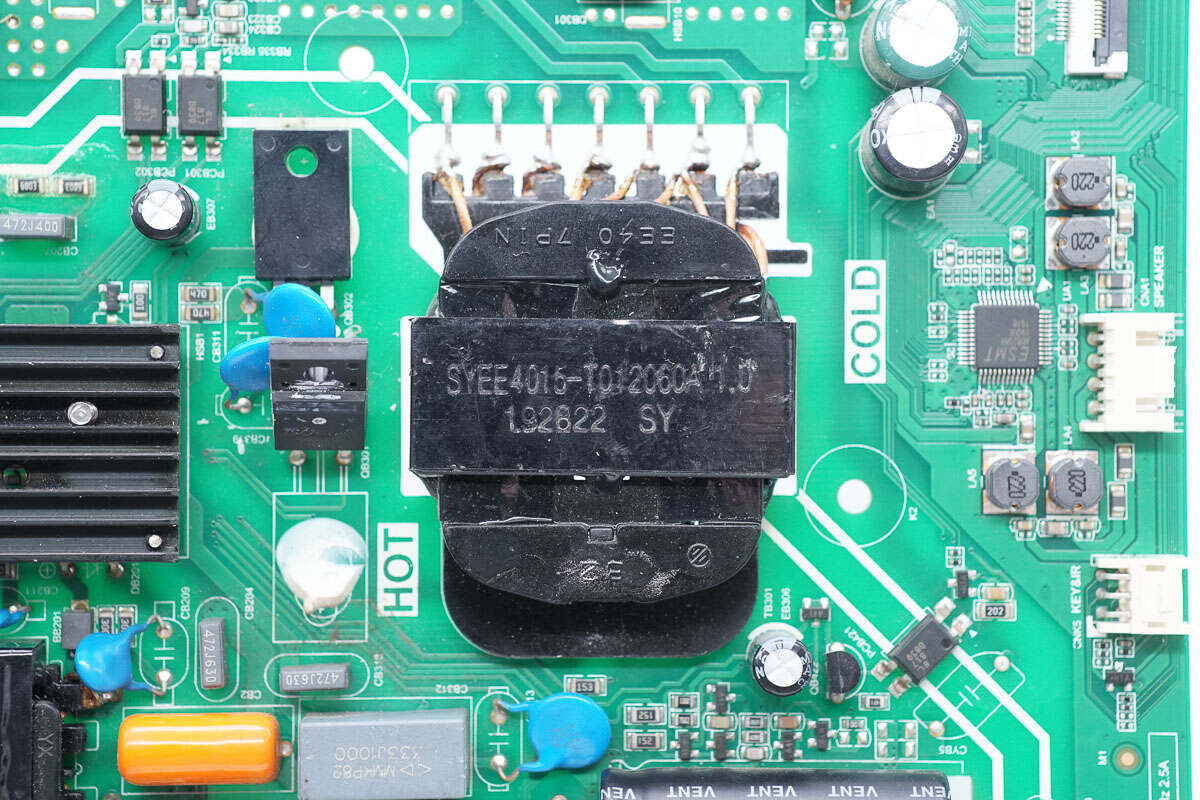

变压器为薄型设计，配合PCB镂空降低厚度。

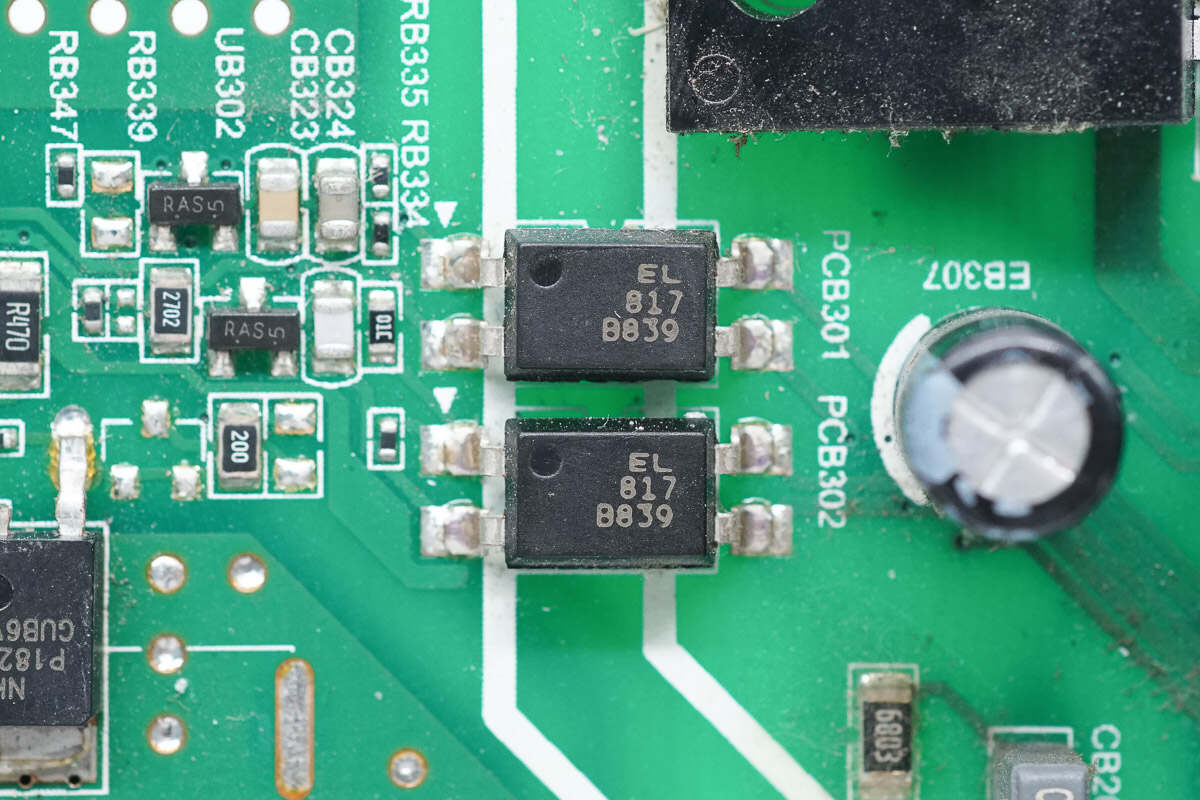

两颗光耦用于输出电压反馈和开关控制。

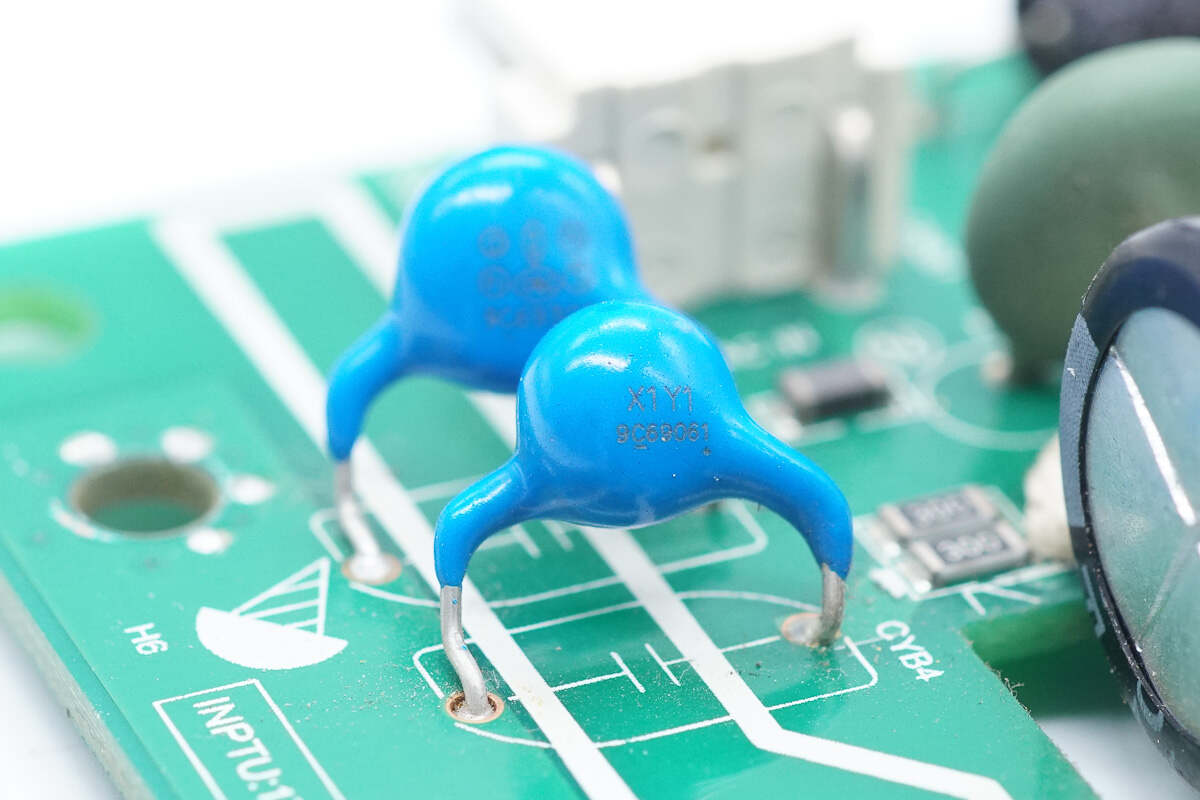

两颗蓝色Y电容特写。

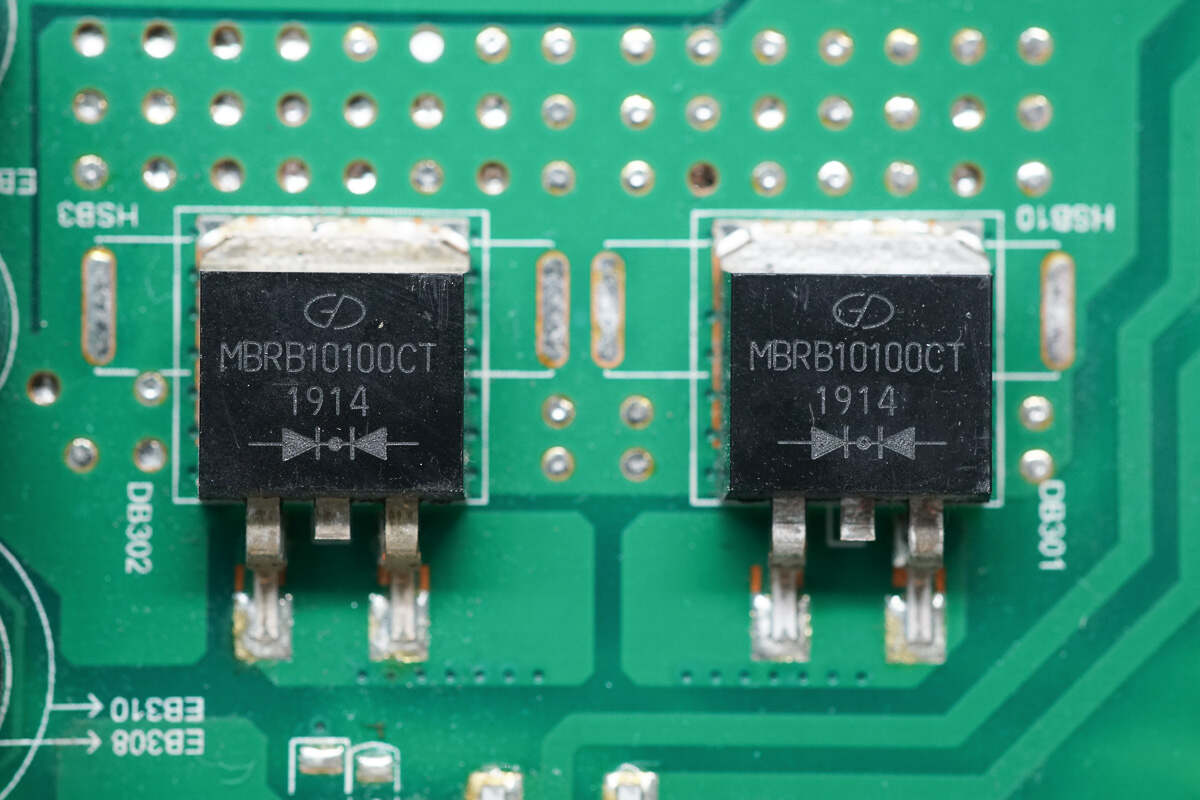

两颗肖特基二极管来自GOOD-ARK固锝，型号MBRB10100CT，规格为10A 100V，采用TO-263封装。

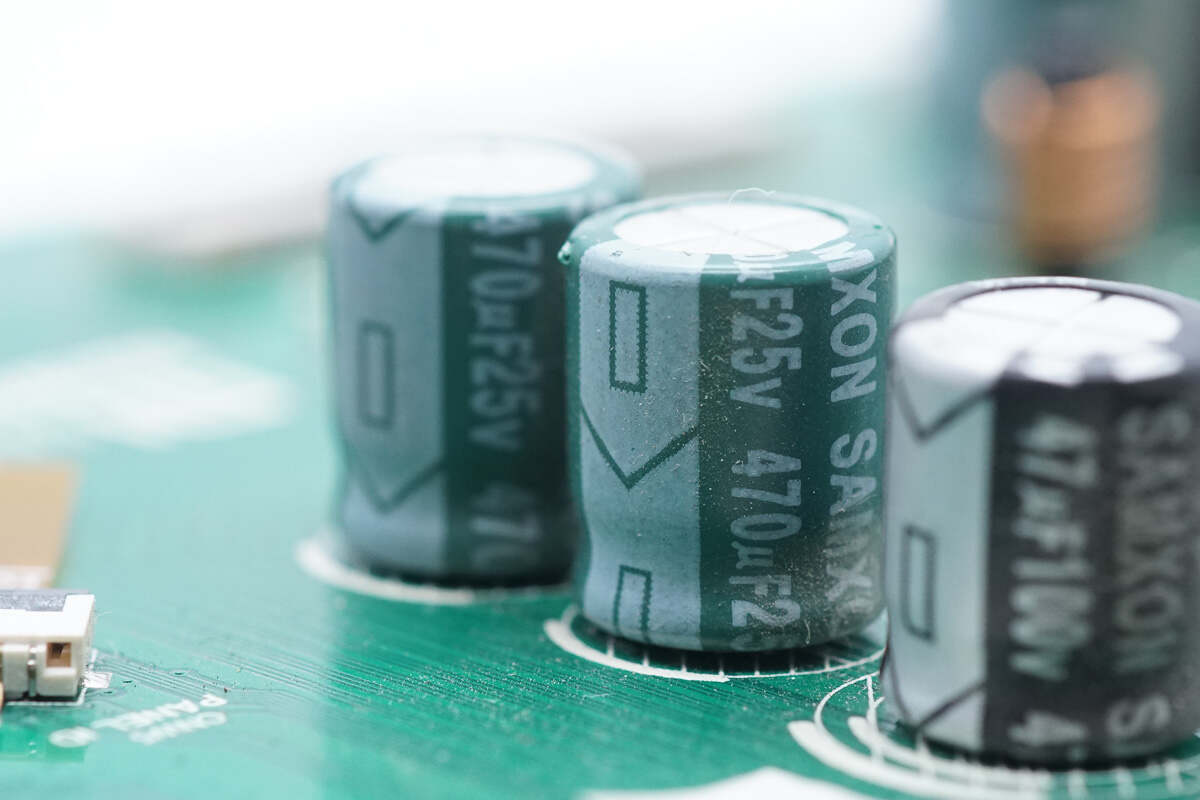

两颗输出滤波电容来自万裕，规格为470μF25V。

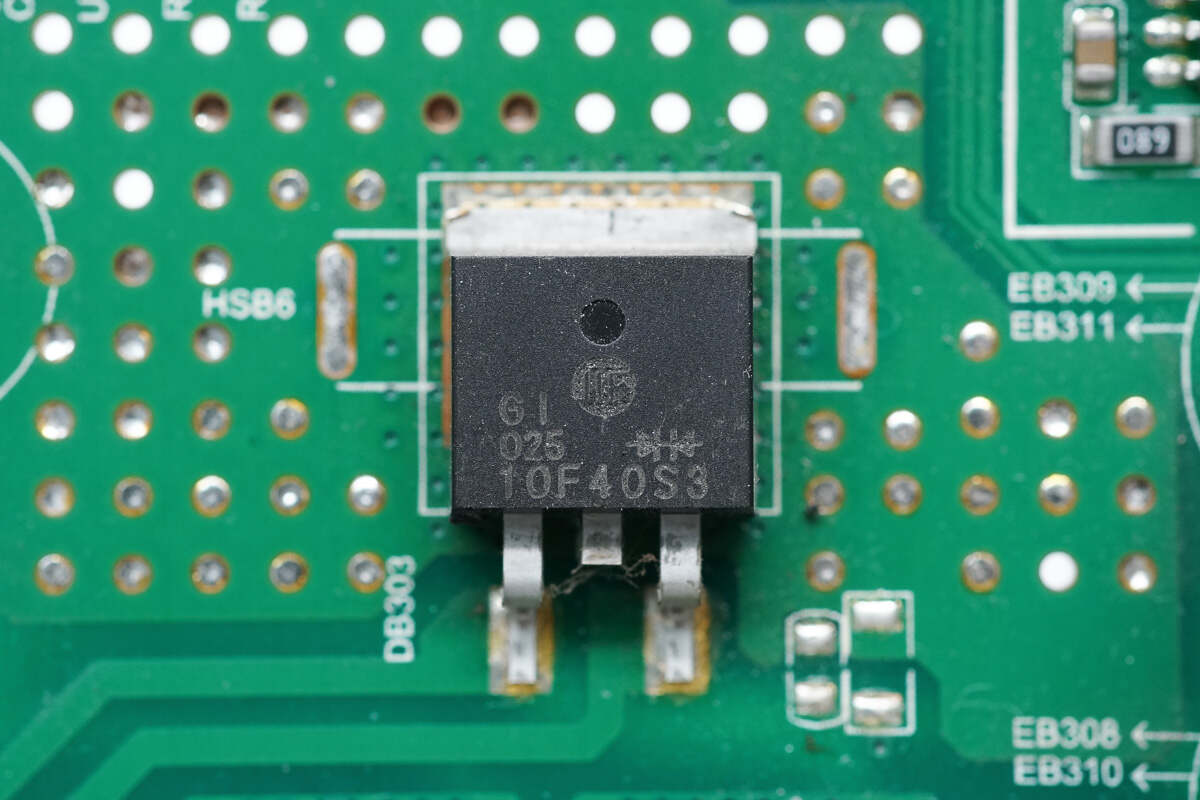

肖特基二极管来自吉林华微，型号10F40S3，规格为10A 400V，采用TO-263封装。

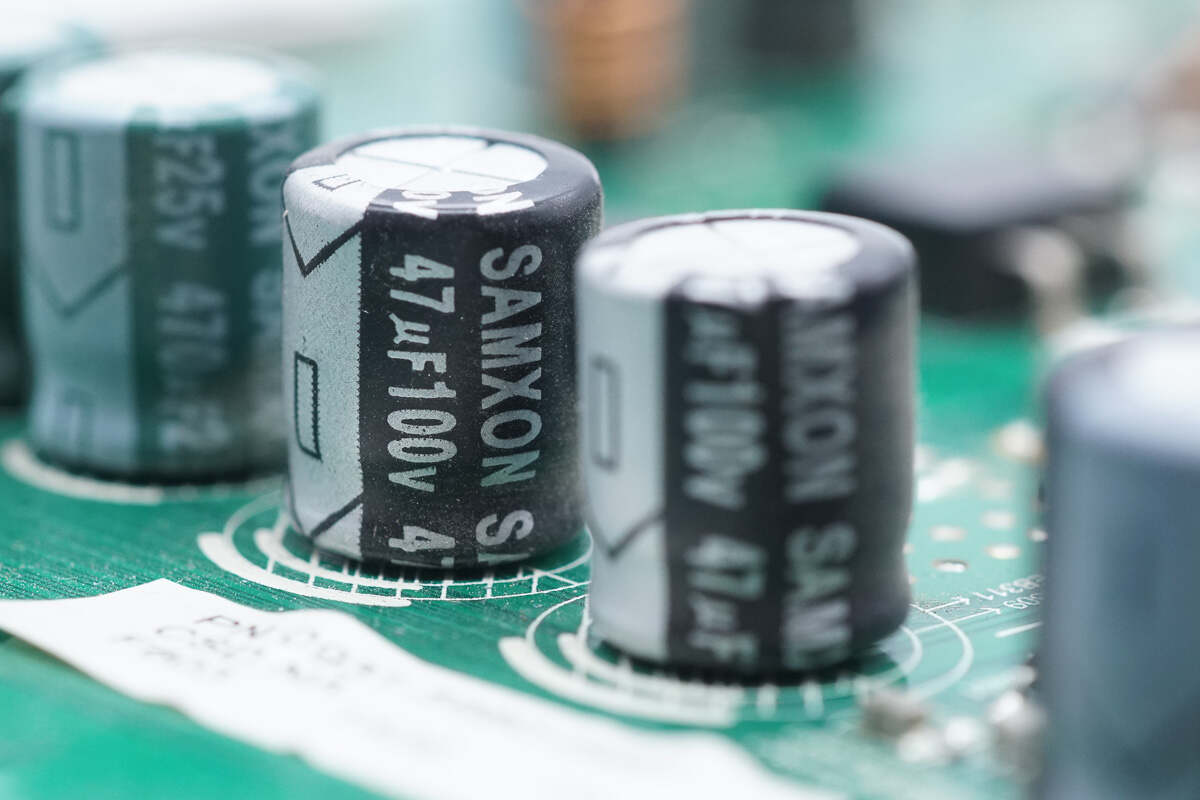

两颗输出滤波电容来自万裕，规格为47μF100V。

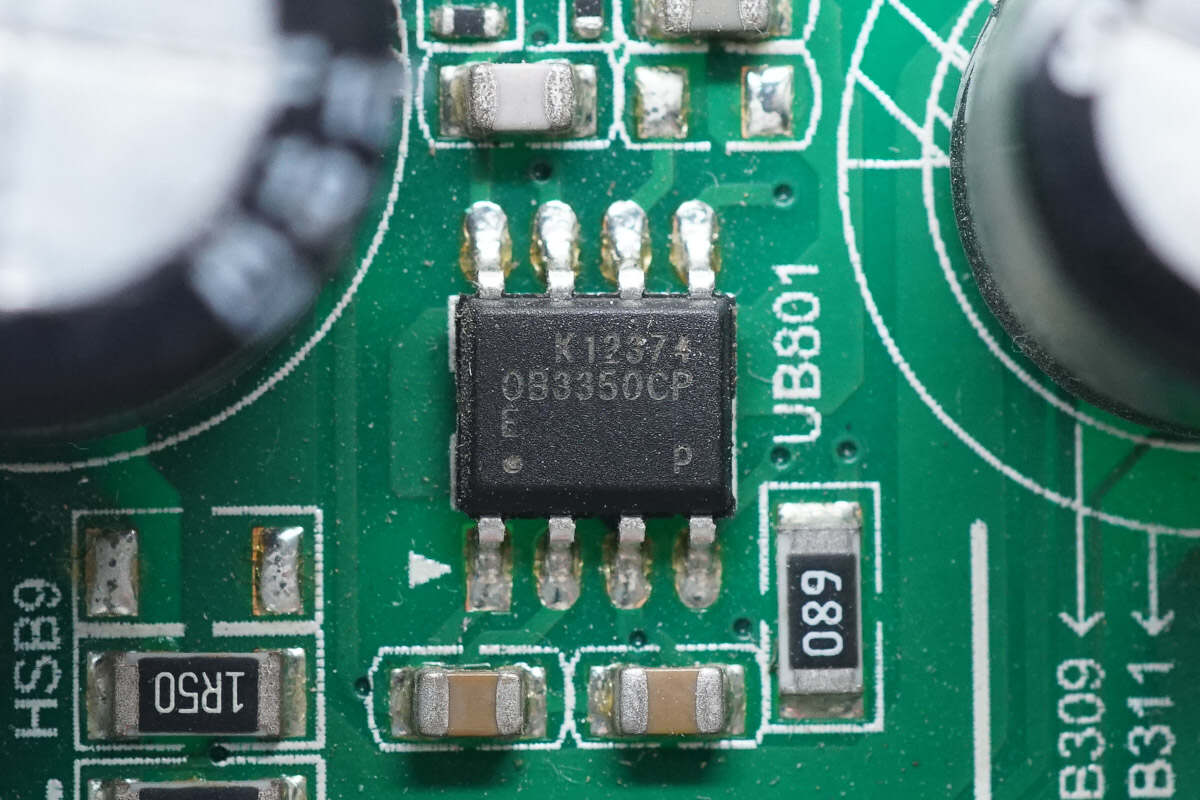

LED调光芯片来自昂宝，型号OB3350，是一颗高集成度高性价比LED调光芯片，提供了高性能的调光解决方案，并降低元件数量。芯片为升压驱动，采用电流模式控制，LED电流通过外部采样电阻检测。支持8-35V输入电压，支持外部PWM调光输入，采用SOP-8封装。

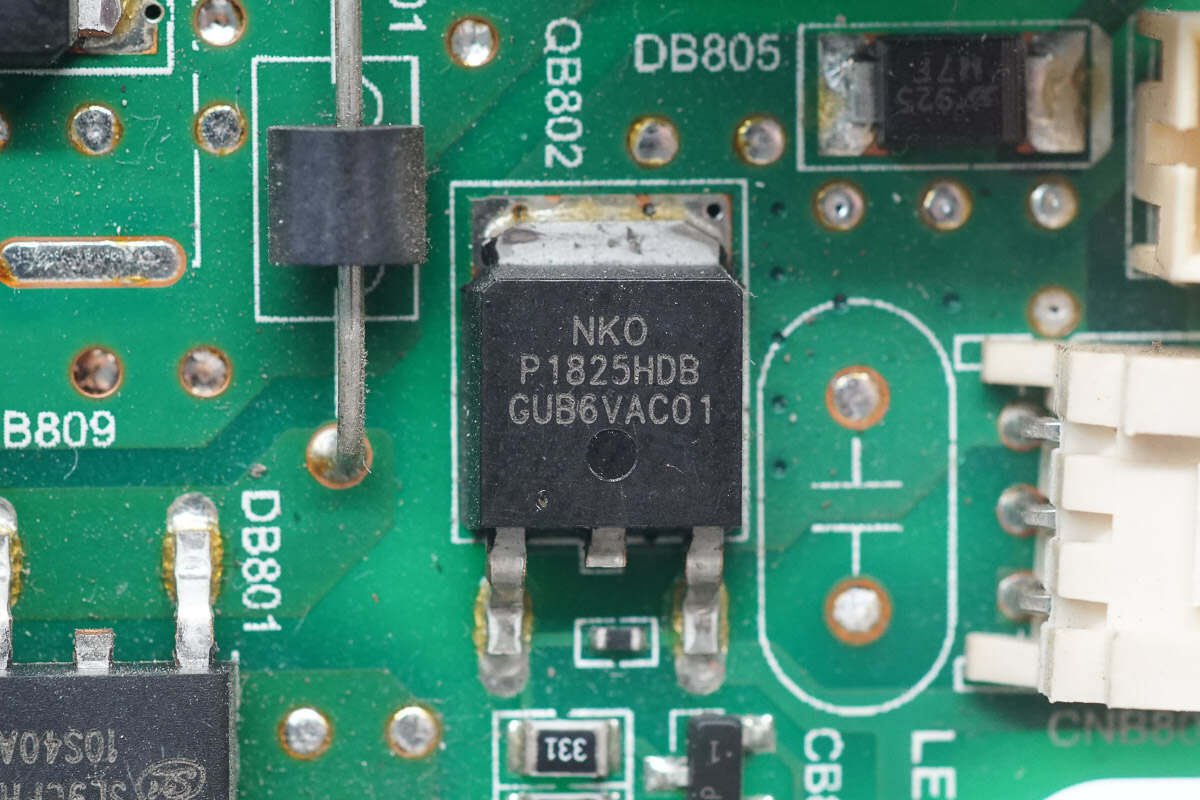

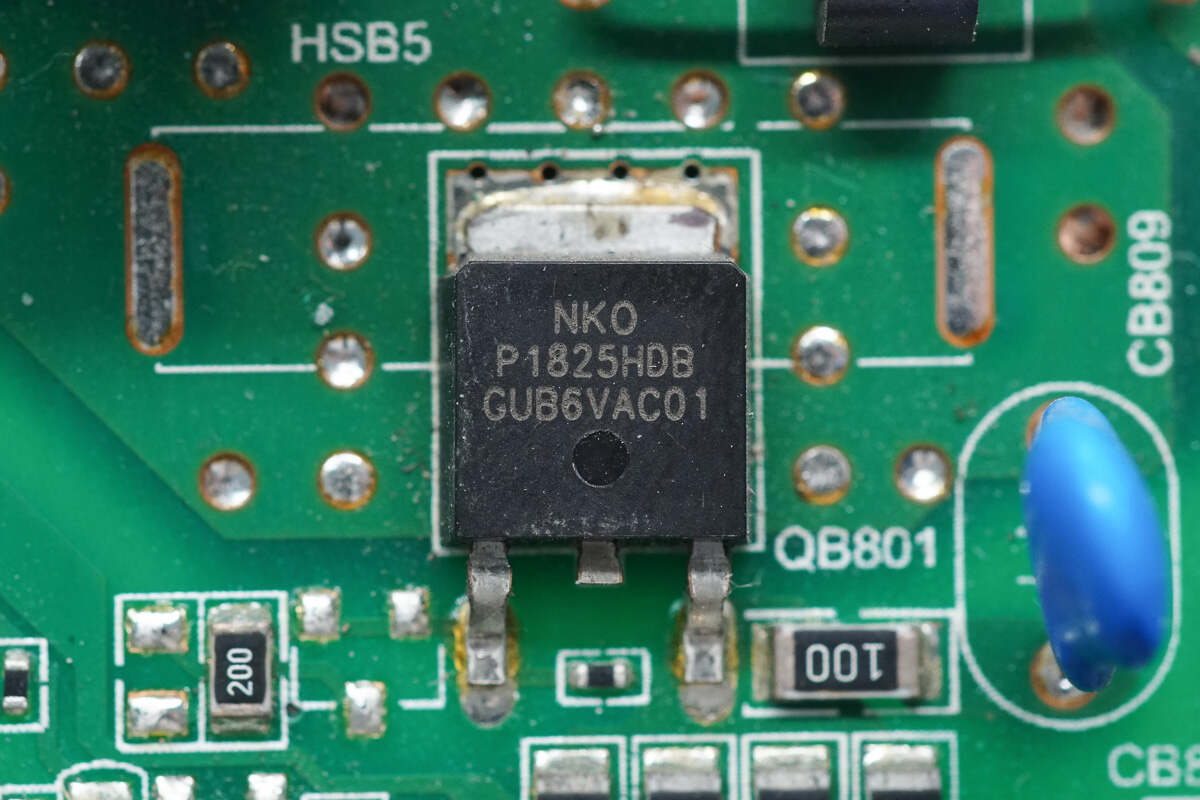

用于调光的MOS管来自尼克森，型号P1825HDB，NMOS，耐压250V，导阻193mΩ，采用TO-252封装。

升压电感特写。

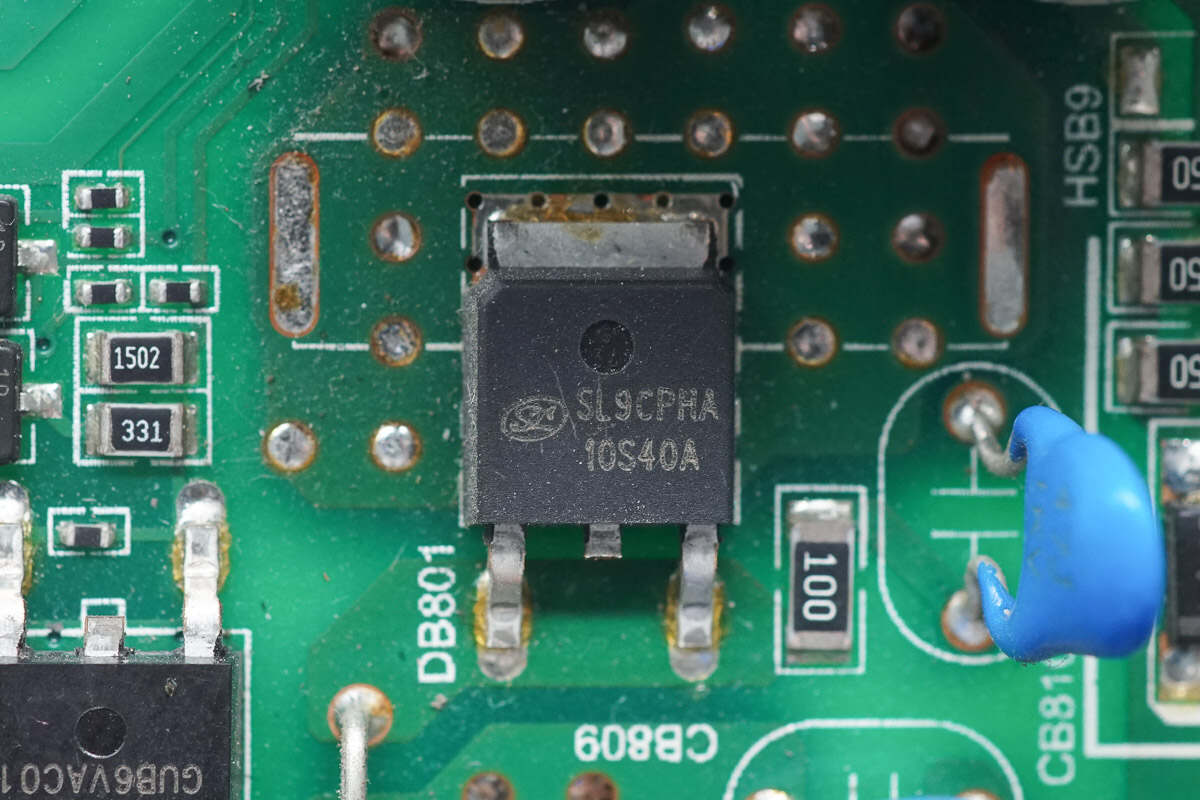

整流二极管来自士兰微，丝印10S40A，型号SFR10S40AD，为超快恢复二极管，规格为10A 400V，采用TO-252-2L封装。

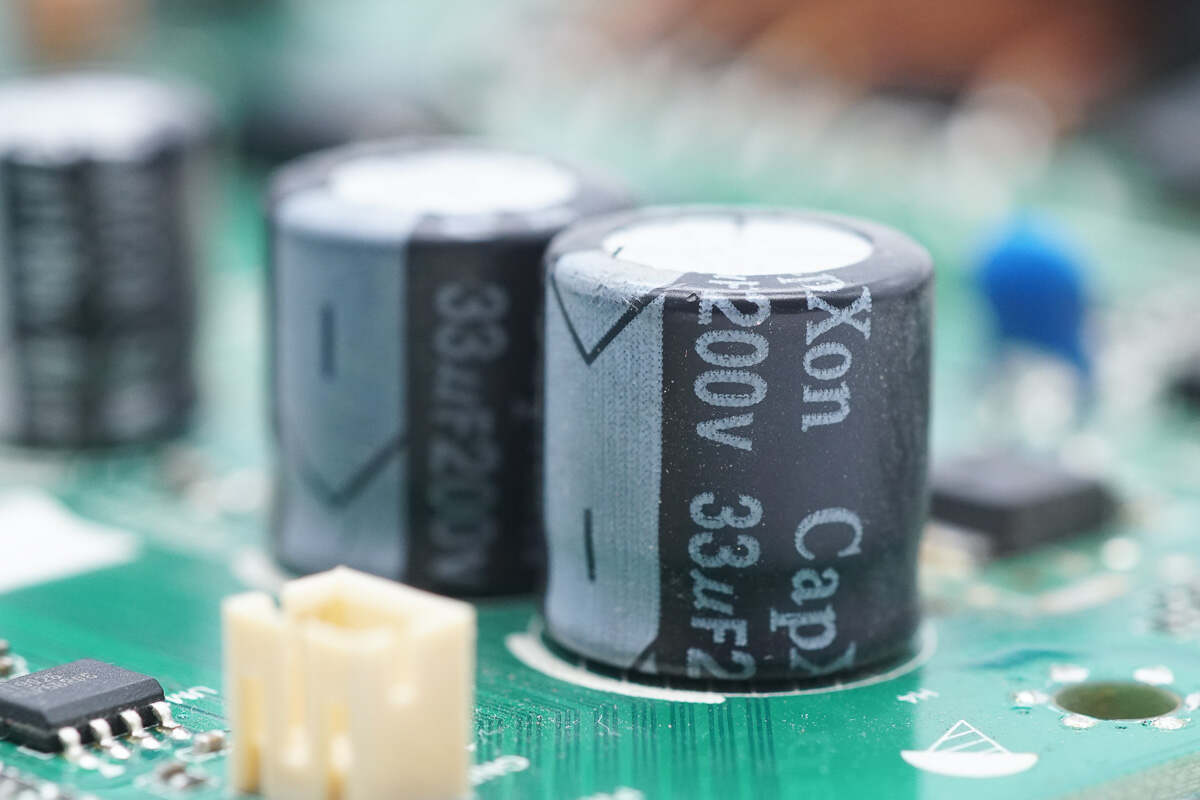

输出滤波电容来自丰宾，规格为33μF200V，两颗并联。

另一颗用于调光的MOS管来自尼克森，型号P1825HDB，两颗型号相同。

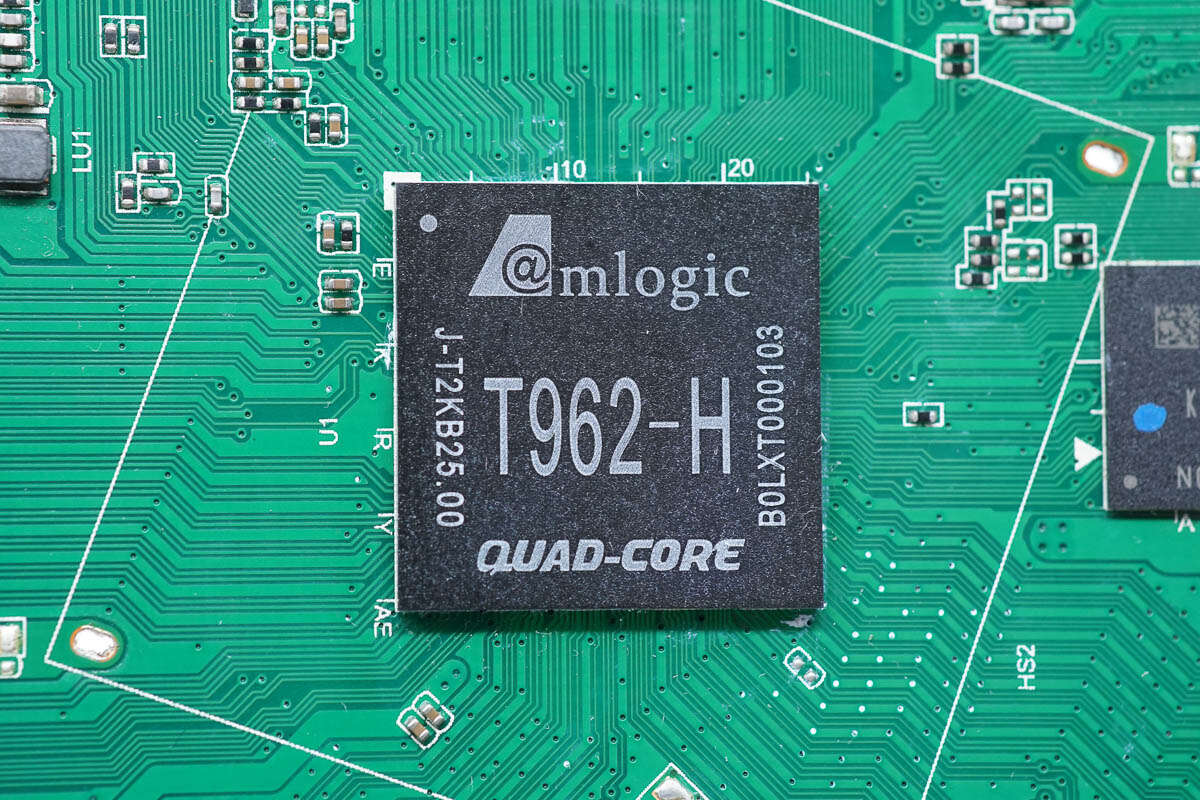

主控芯片来自晶晨半导体，型号T962-H，芯片内置四核ARM Cortex-A53 CPU，内置五核ARM Mali-450 GPU，支持4K60硬件解码，支持HDMI2.0输入，具备数字音频接口，支持10/100M以太网。

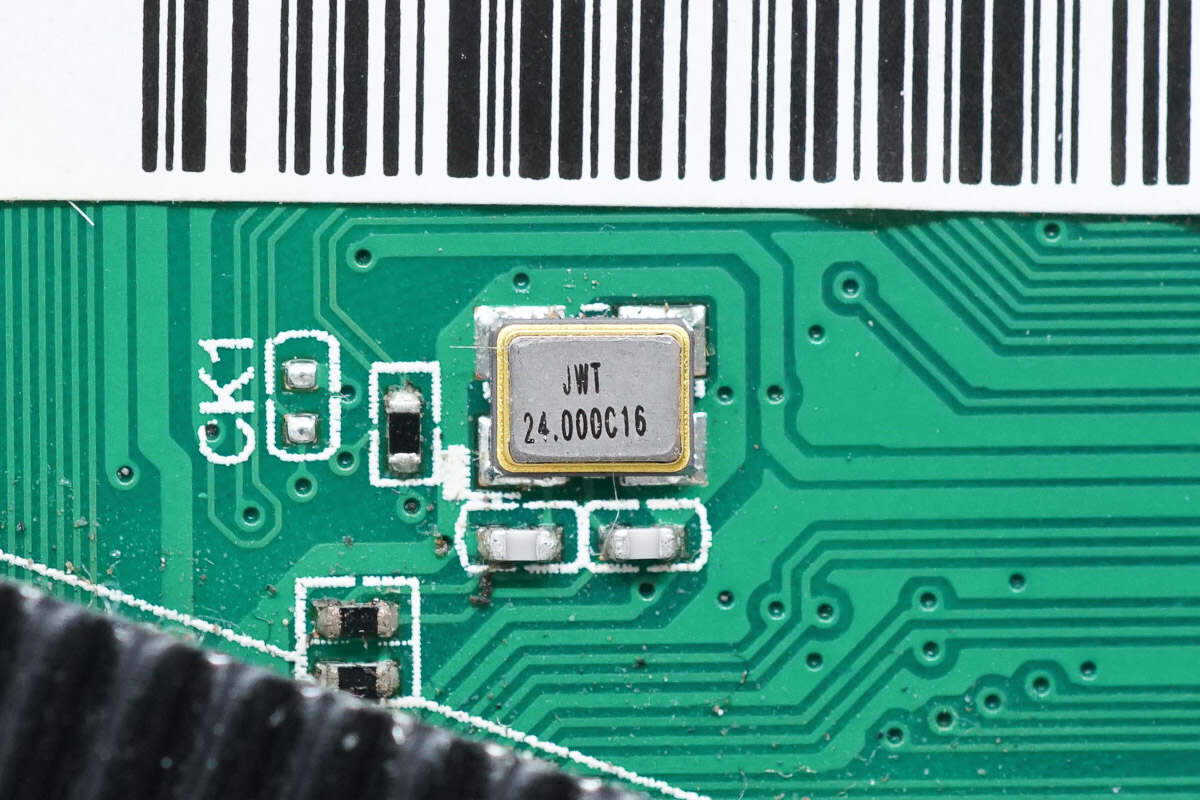

外置24.000MHz时钟晶振特写。

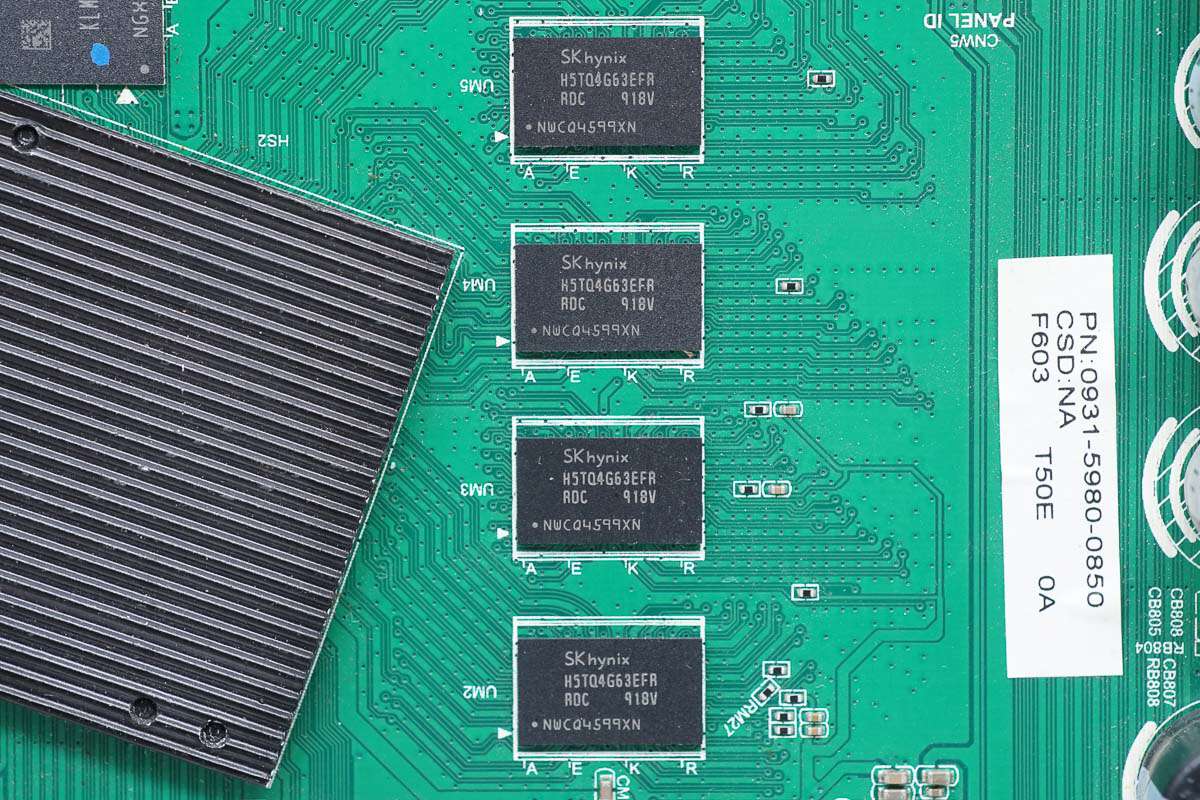

主控芯片外置的四颗内存芯片特写。

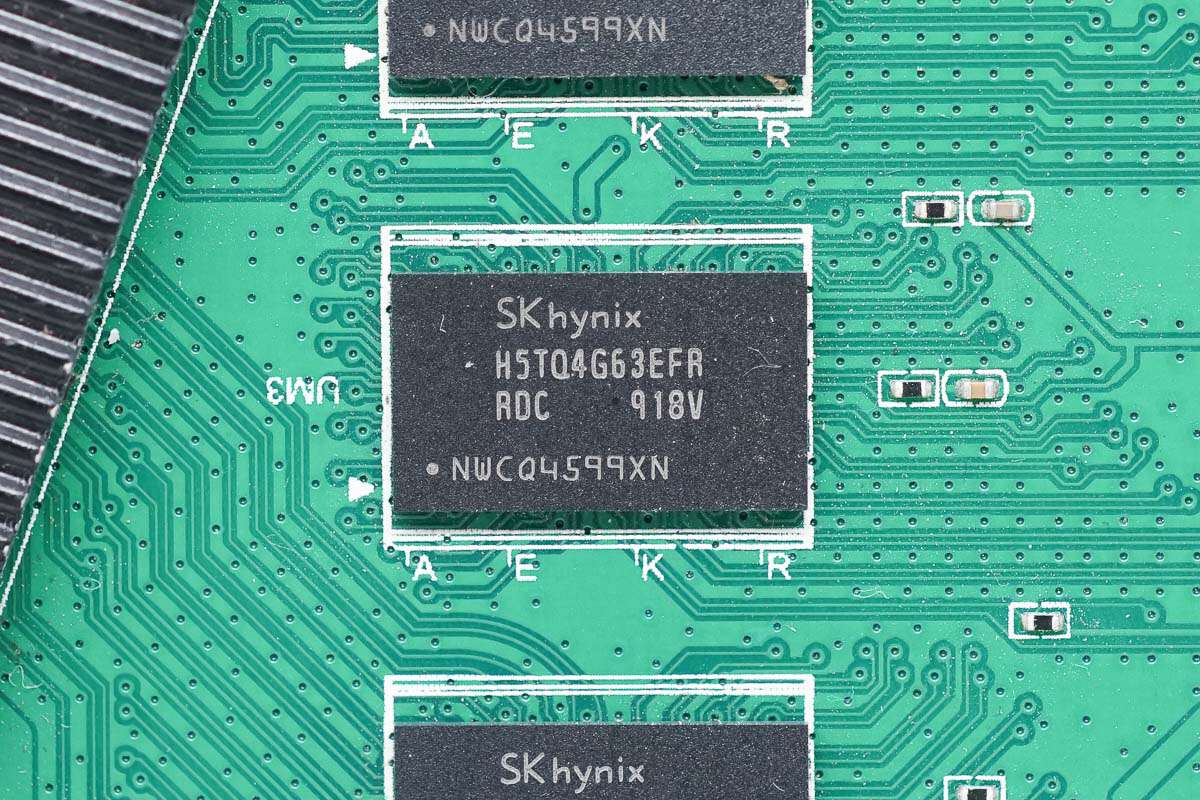

内存芯片来自海力士，型号H5TQ4G63EFR-RDC，为DDR3-1866，容量为512MB，四颗组成2GB容量，采用96ball封装。

一颗降压芯片丝印GN9T。

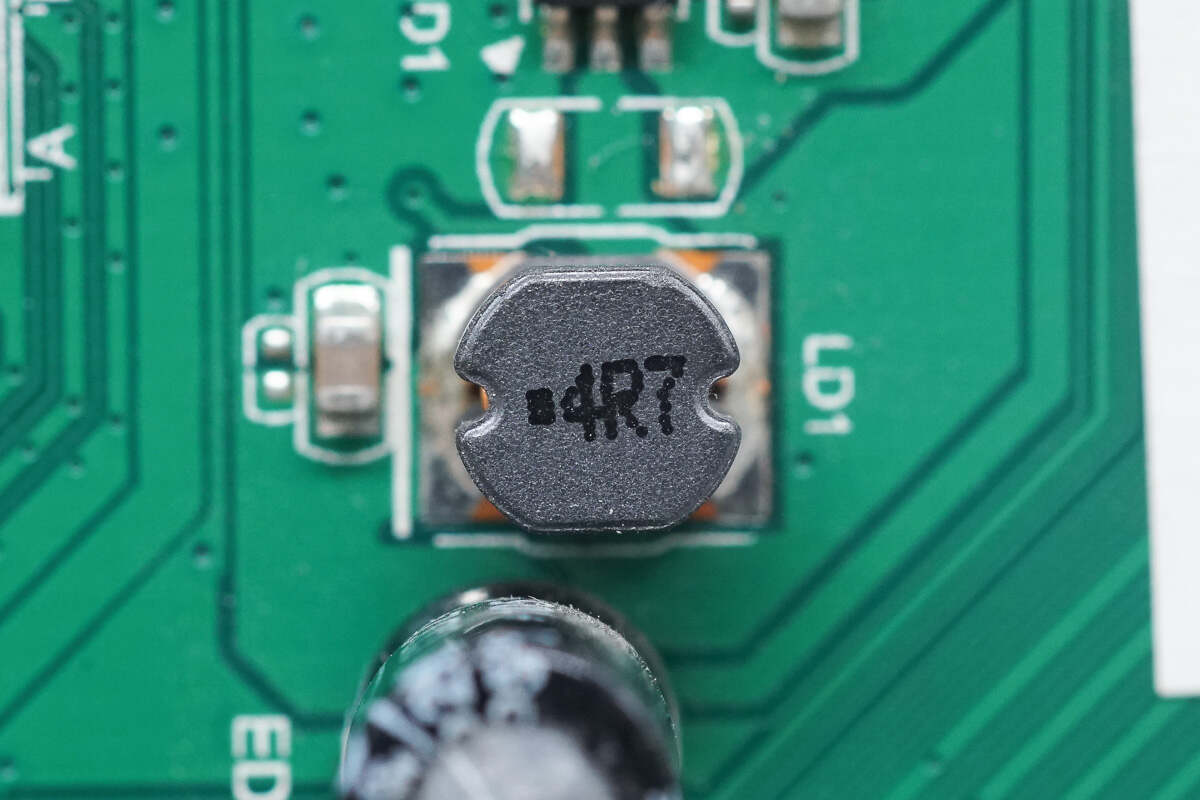

搭配使用的4.7μH降压电感特写。

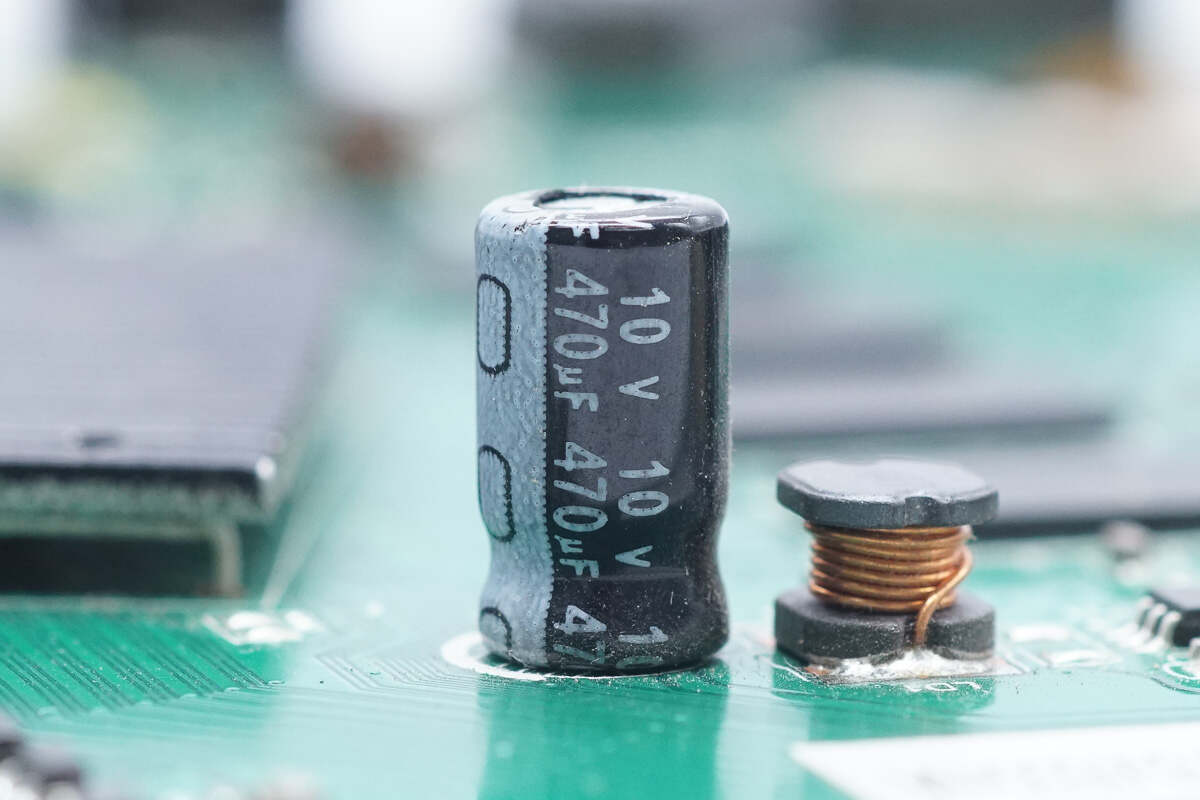

滤波电容规格为10V 470μF。

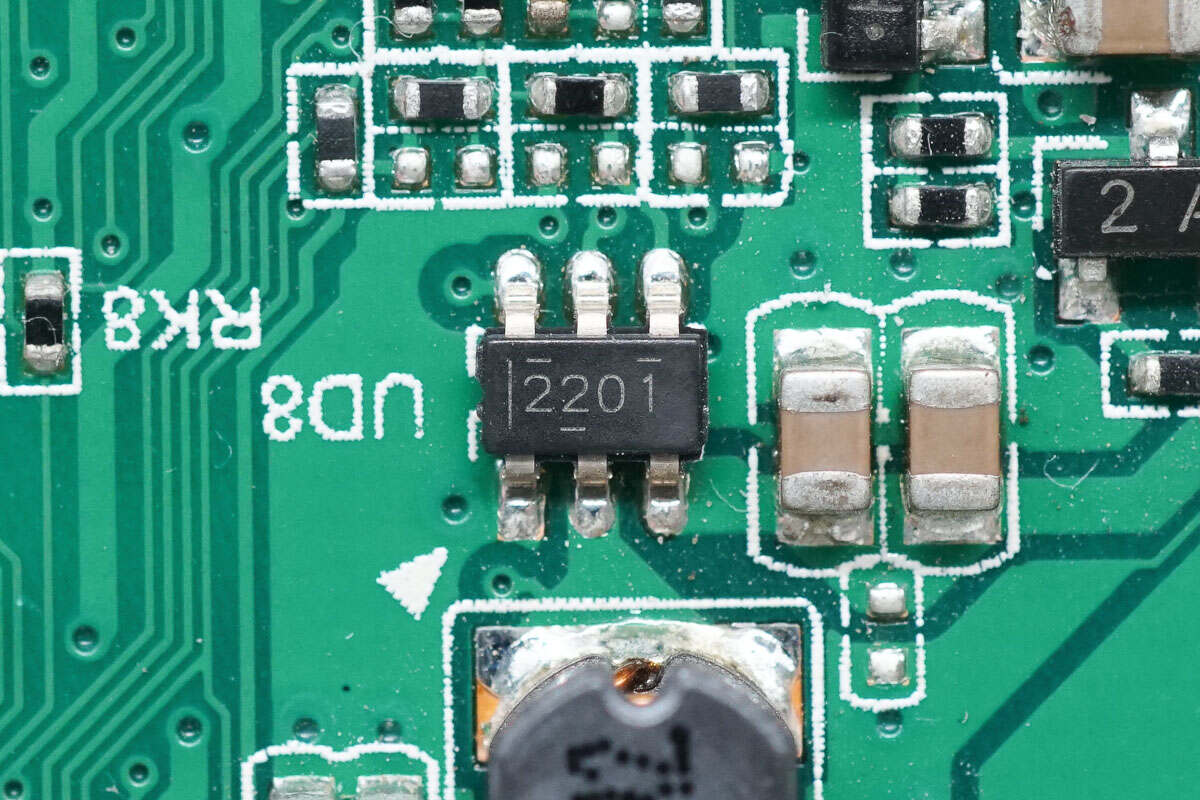

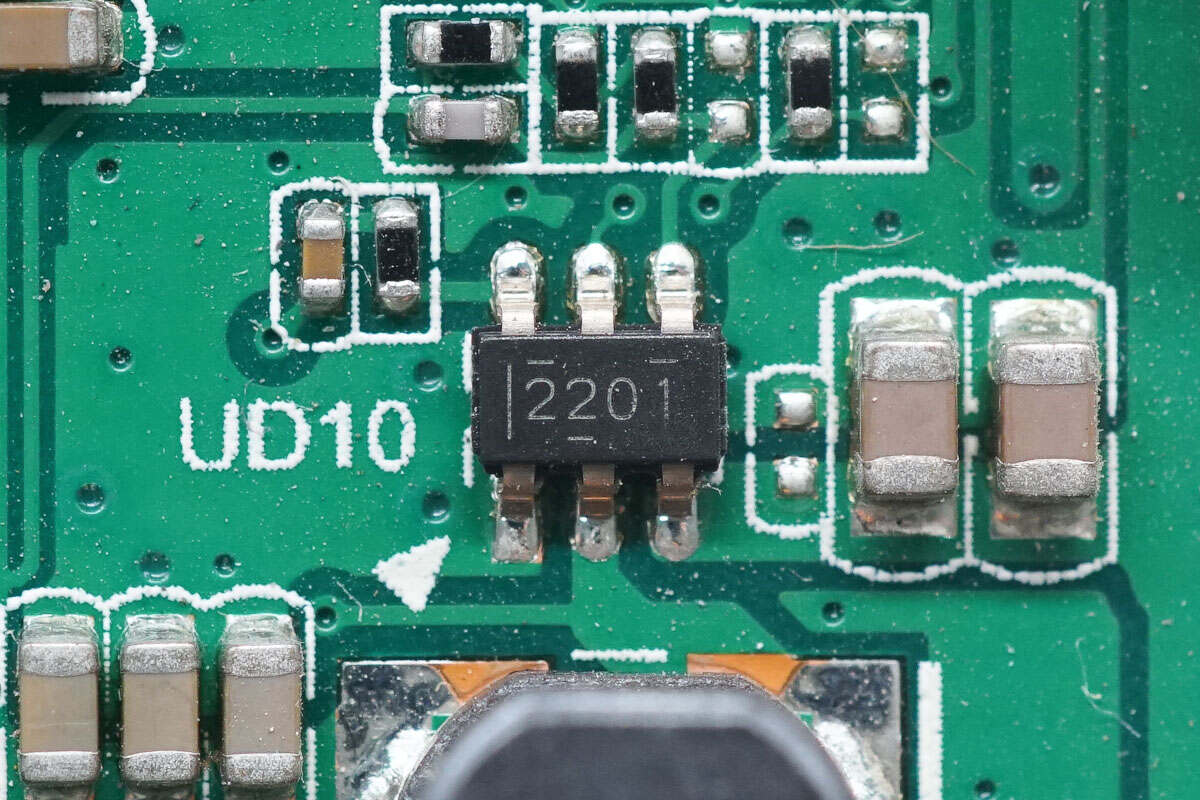

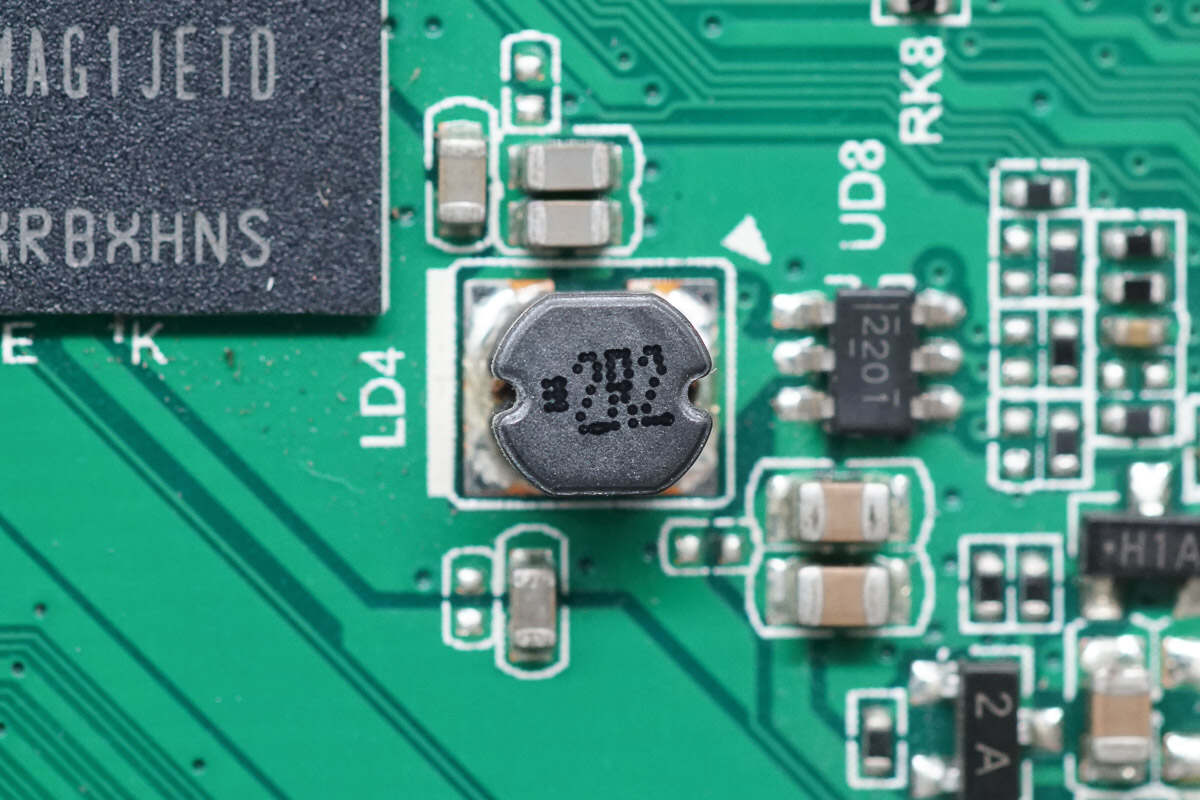

同步降压芯片来自TI德州仪器，丝印2201，型号TPS562201，是一颗17V输入，2A输出电流的同步降压转换器，内部集成开关管，采用SOT23封装。

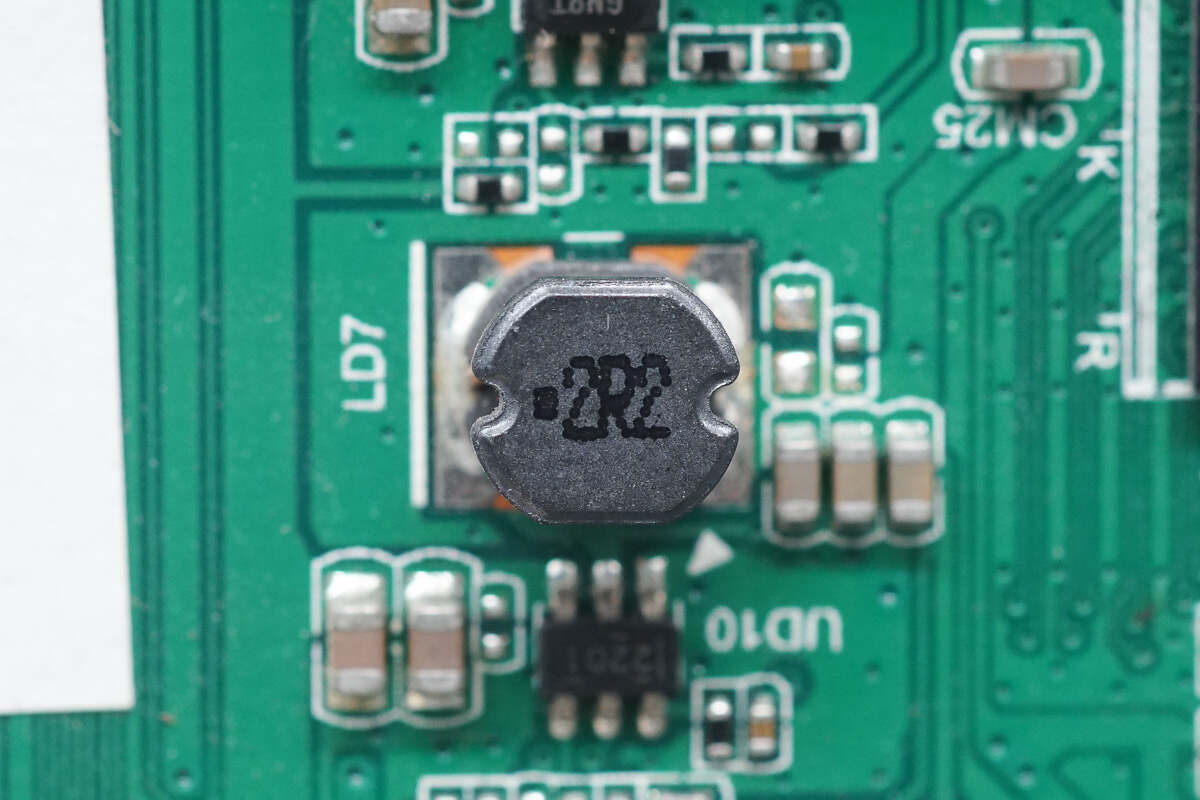

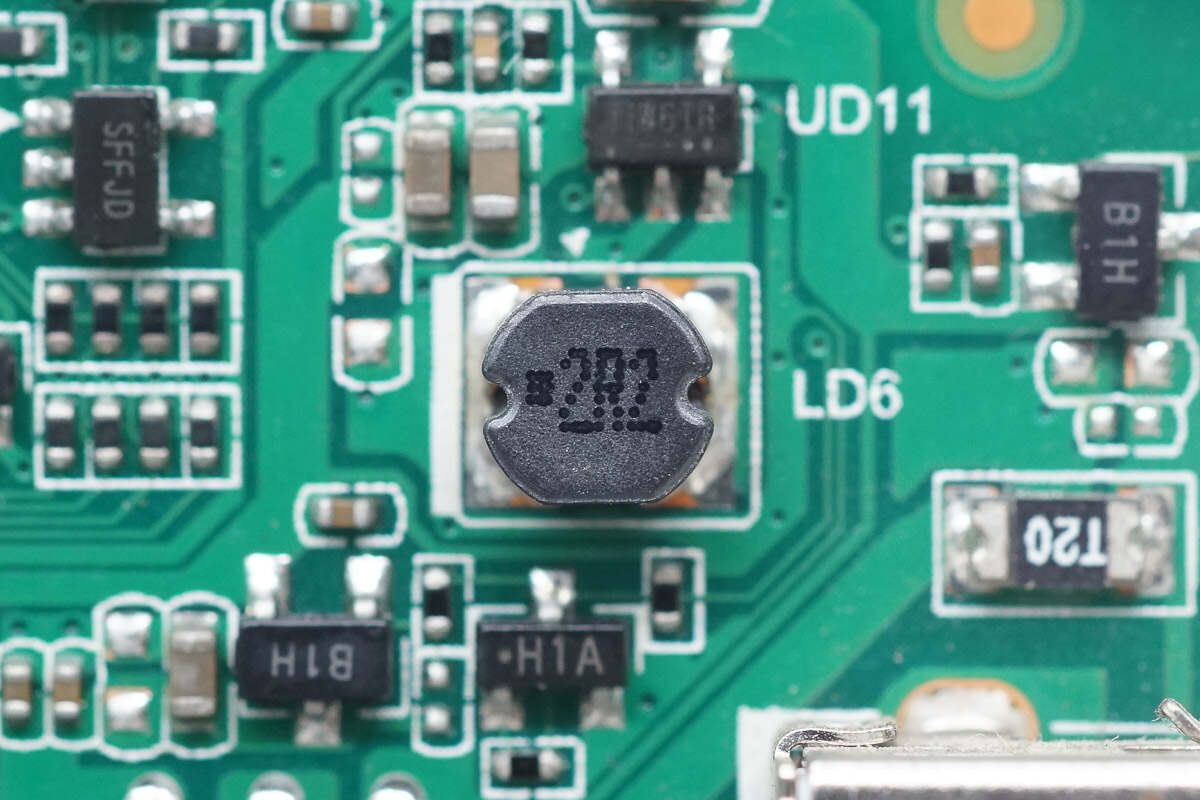

搭配使用的2.2μH降压电感特写。

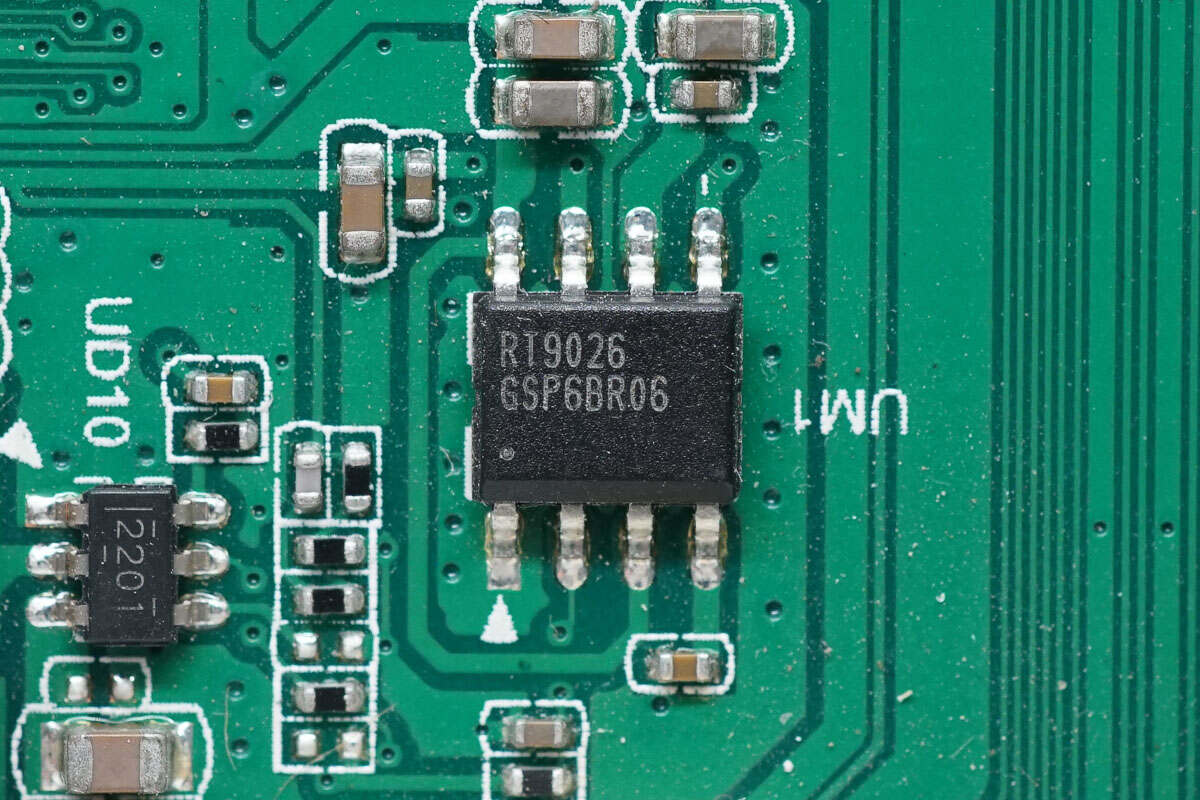

稳压芯片来自Richtek立锜，型号RT9026，是一颗DDR内存终端稳压器，支持DDR，DDR2，DDR3和DDR4内存，支持3.15~5.5V输入电压，支持1.2~3.3V输出电压，具备过电流保护和过热保护，采用SOP-8封装。

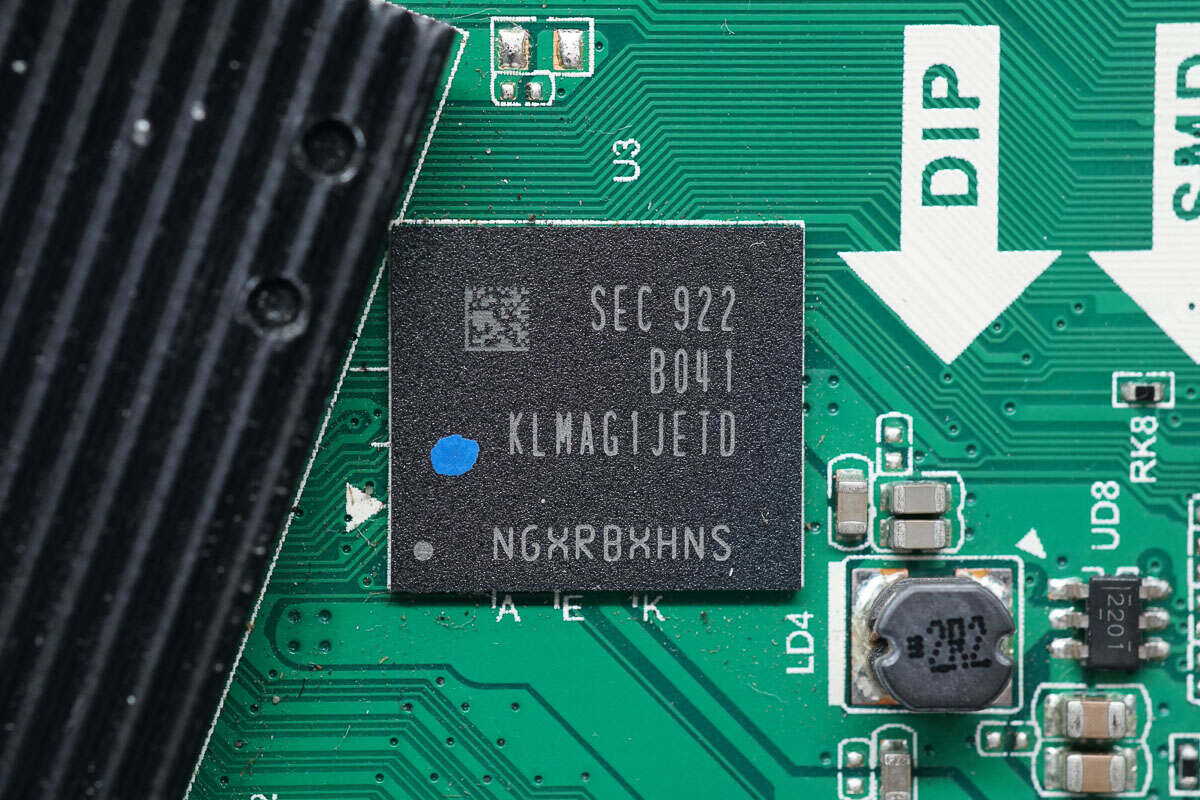

eMMC存储器来自三星，型号KLMAG1JETD-B041，为eMMC5.1规格，容量为16GB。

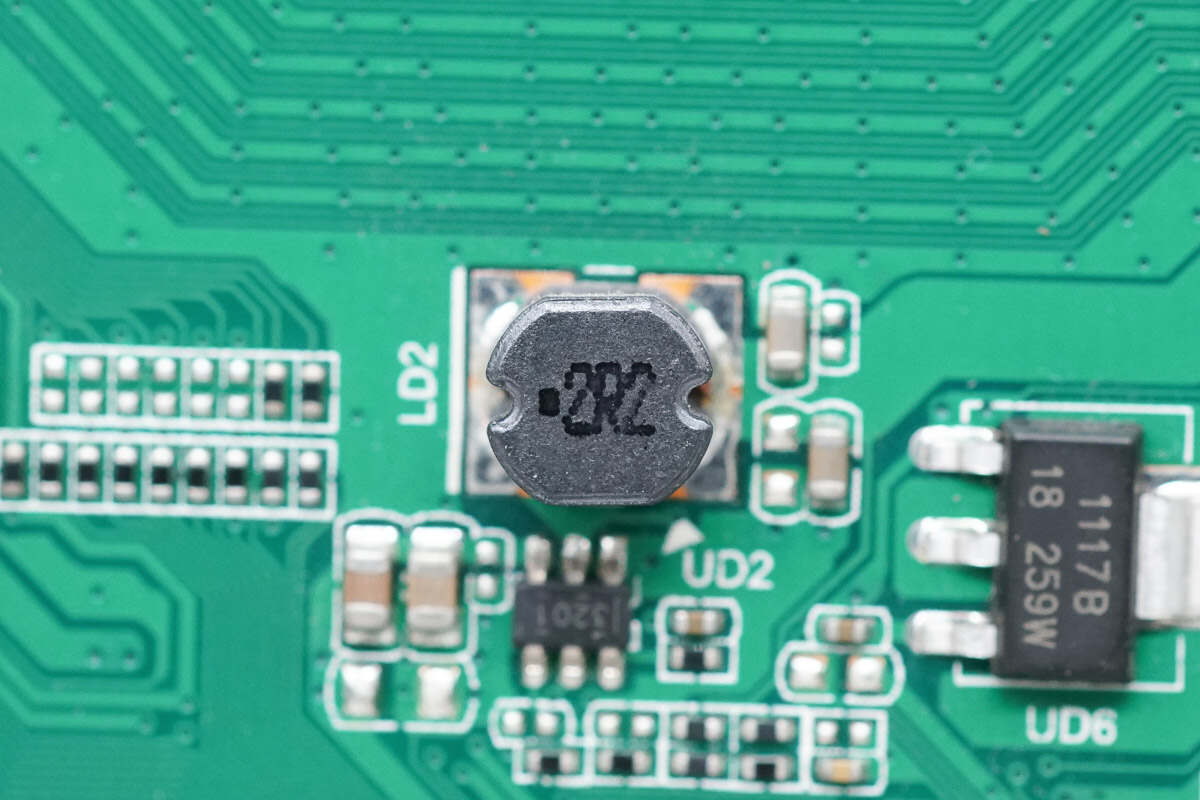

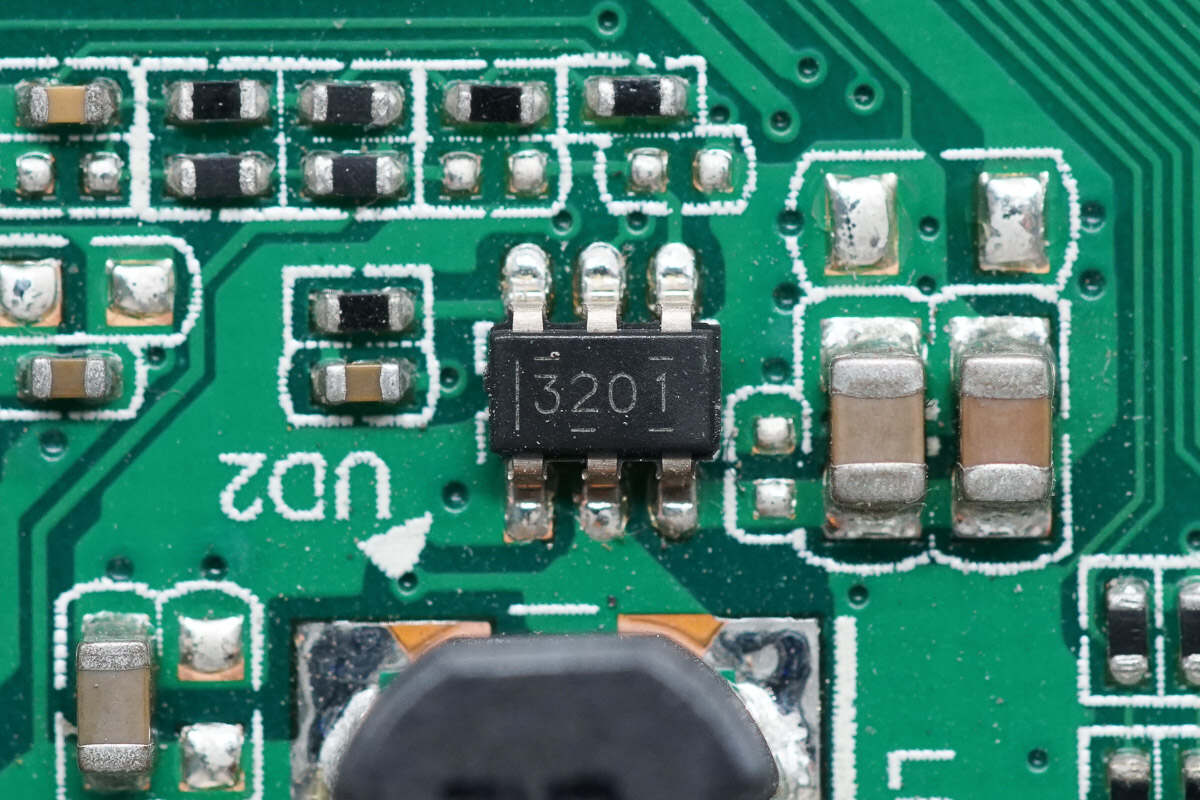

同步降压芯片来自TI德州仪器，丝印3201，型号TPS563201，是一颗17V输入，3A输出电流的同步降压转换器，内部集成开关管，采用SOT23封装。

搭配使用的2.2μH降压电感特写。

另一颗同步降压芯片采用TI德州仪器TPS562201。

搭配使用的2.2μH降压电感特写。

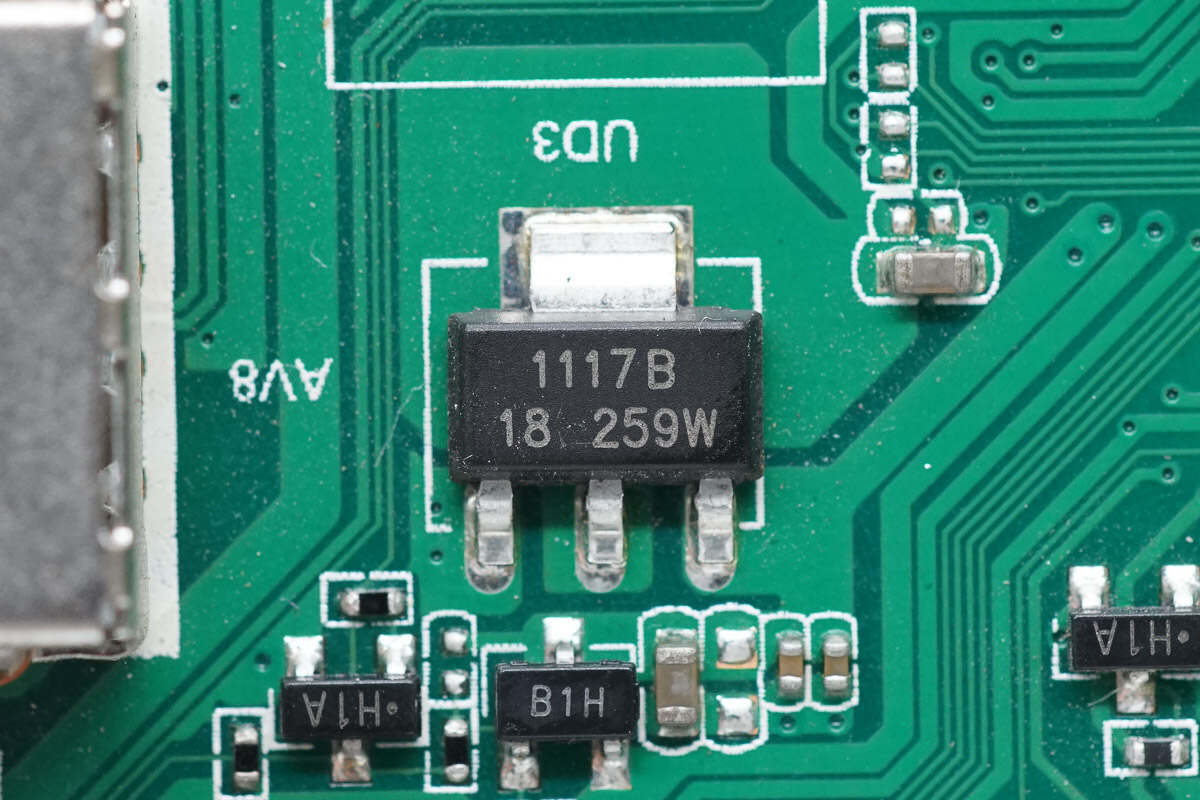

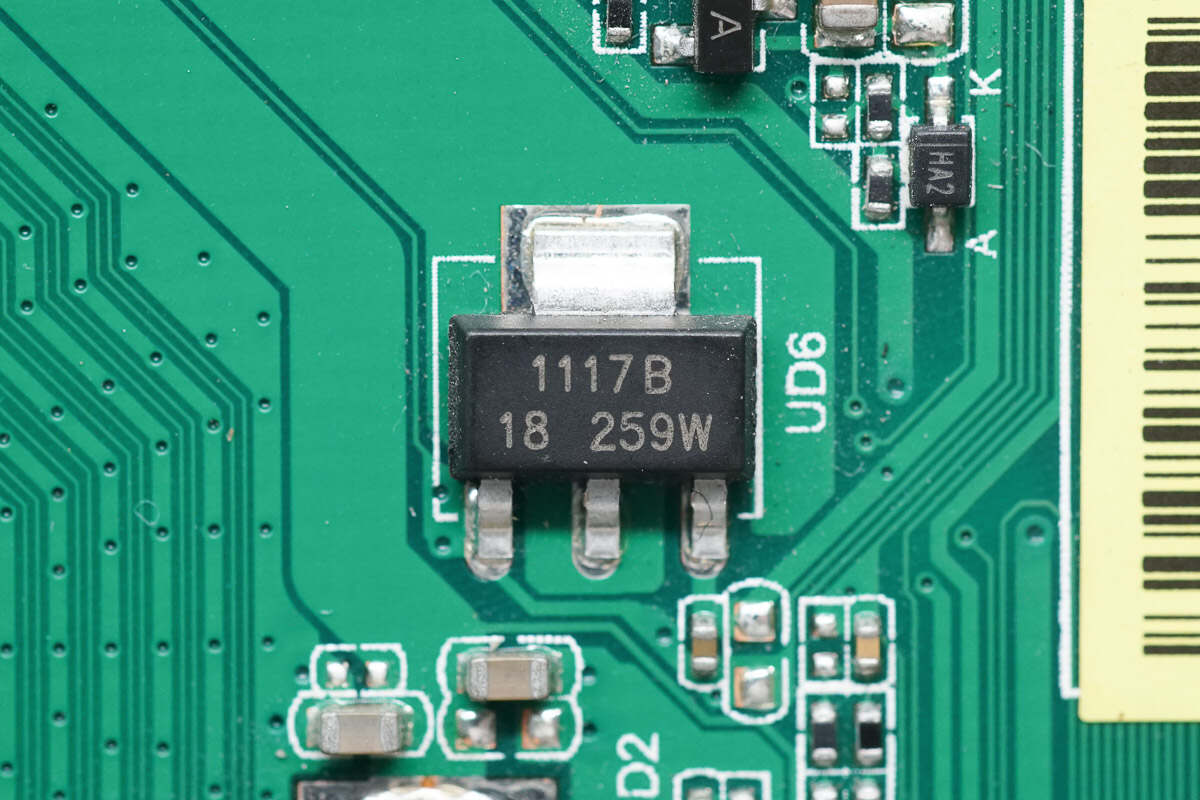

用于为EMMC供电的1117 1.8V稳压芯片特写。

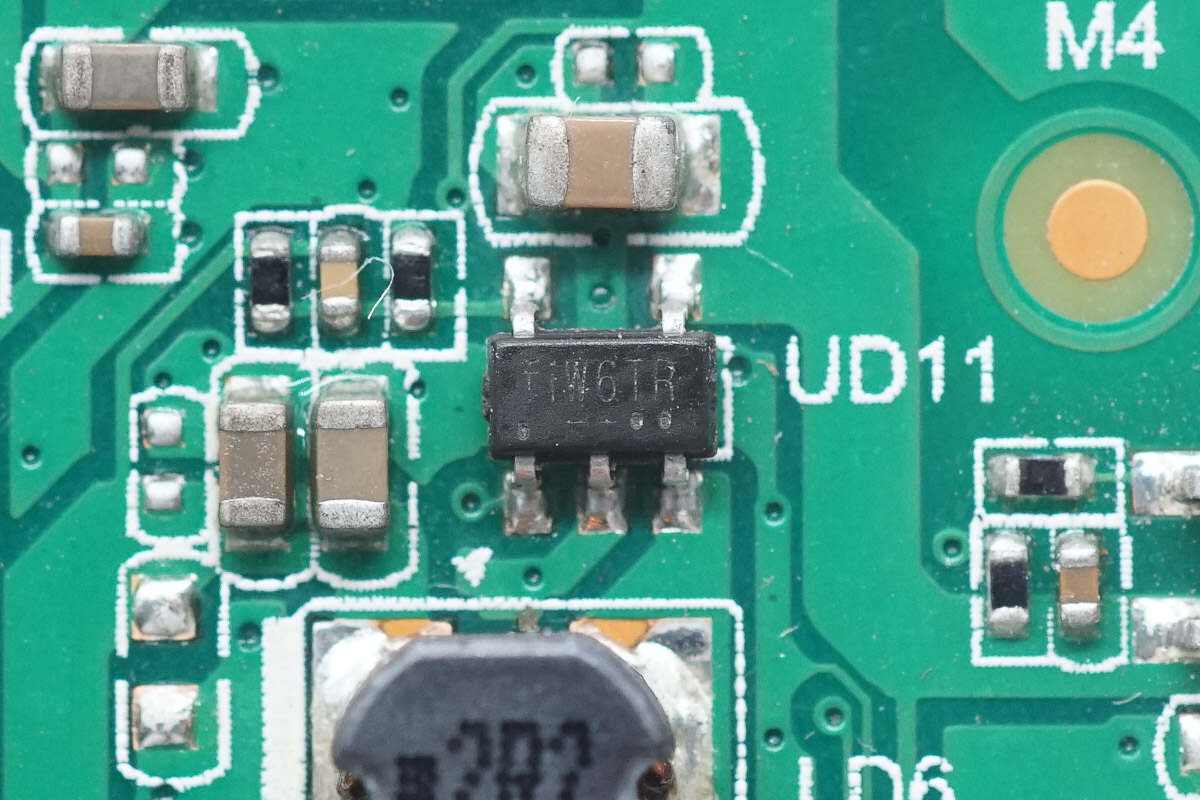

同步降压芯片来自天德钰，丝印fiW，型号为FP6378A，是一颗2A输出电流的同步降压转换器，支持5.5V输入电压，开关频率1MHz，支持100%占空比，采用SOT23-5封装。

搭配使用的2.2μH降压电感特写。

1117 1.8V稳压芯片特写。

1117 1.8V稳压芯片特写。

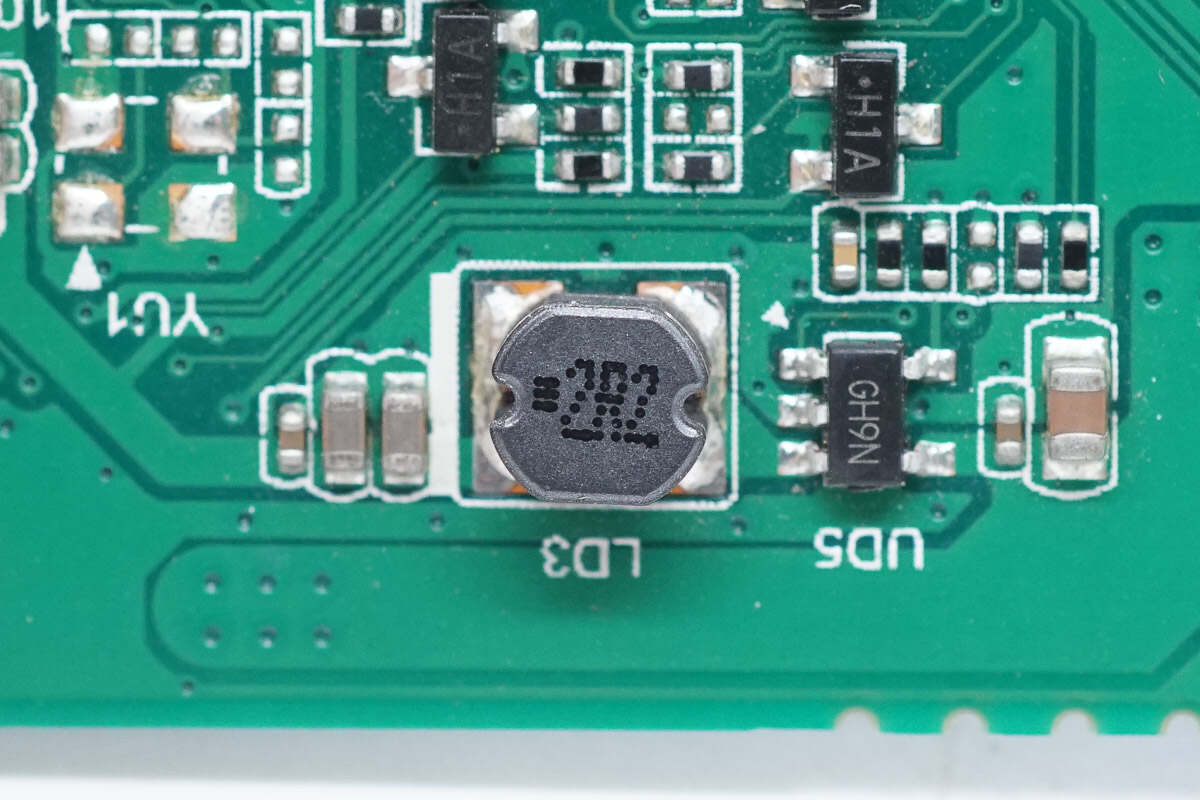

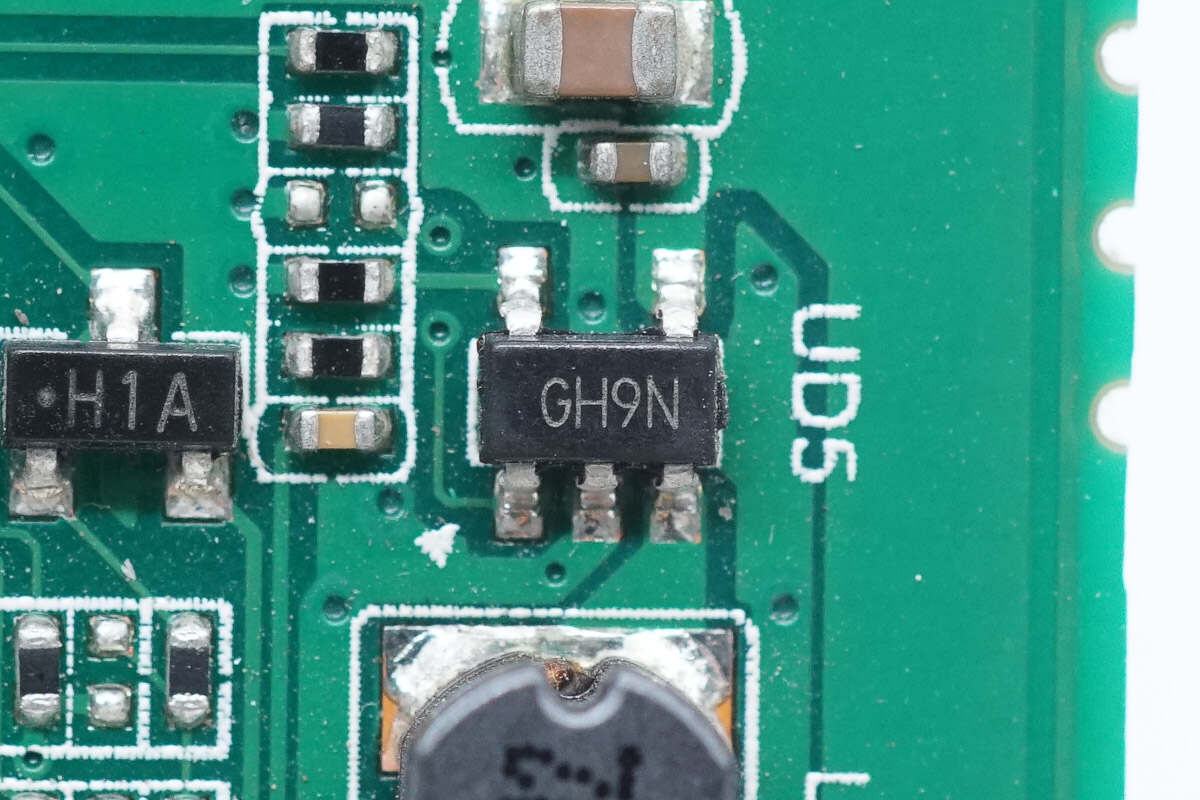

同步降压芯片丝印GH9N。

搭配使用的2.2μH降压电感特写。

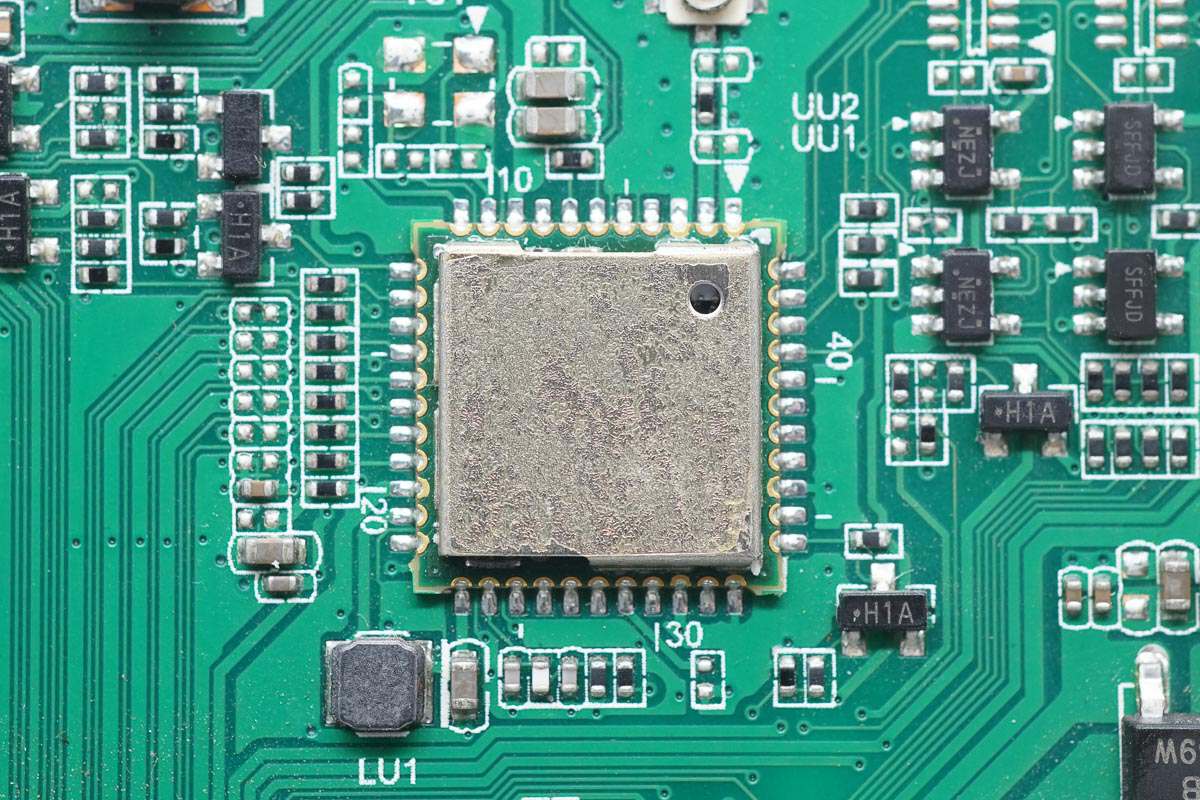

无线通信模组采用邮票板焊接，并设有屏蔽罩。

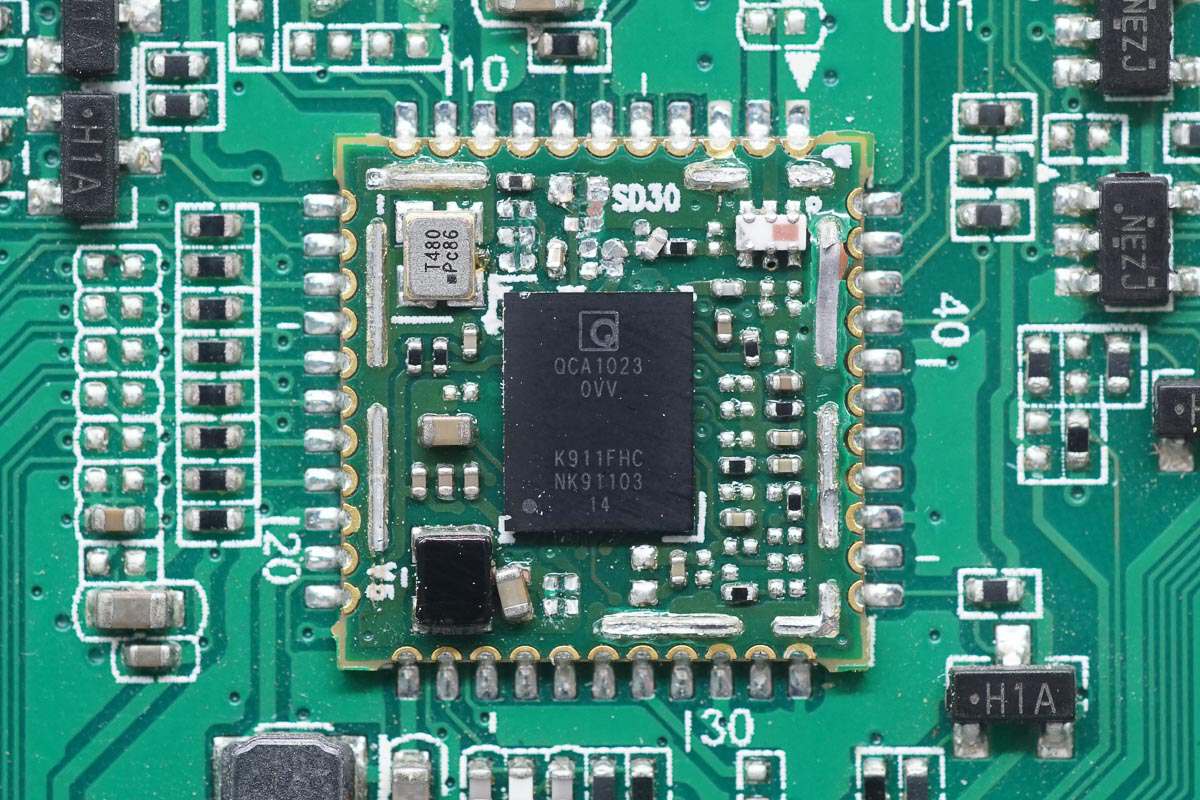

在内部设有WiFi芯片，贴片晶振。

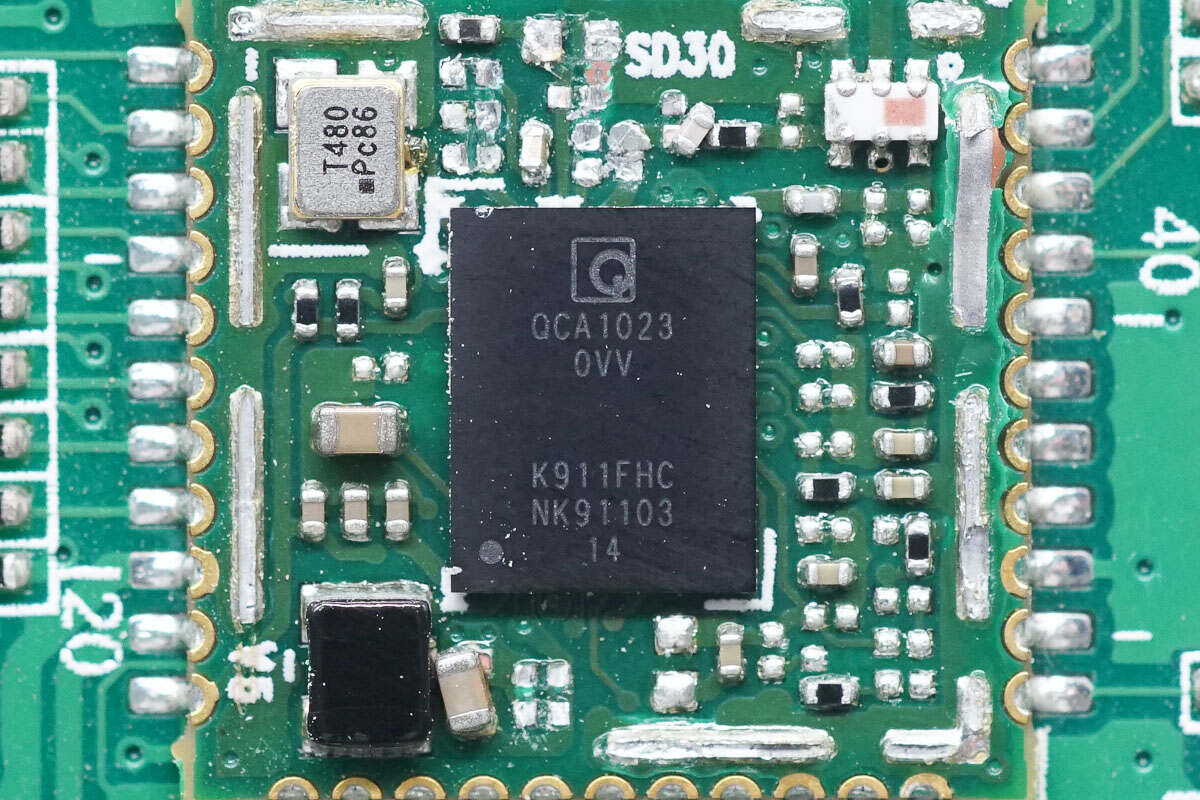

WiFi芯片来自高通，型号QCA1023，支持2.4G/5G双频WiFi，并支持蓝牙5.0，采用SDIO接口。

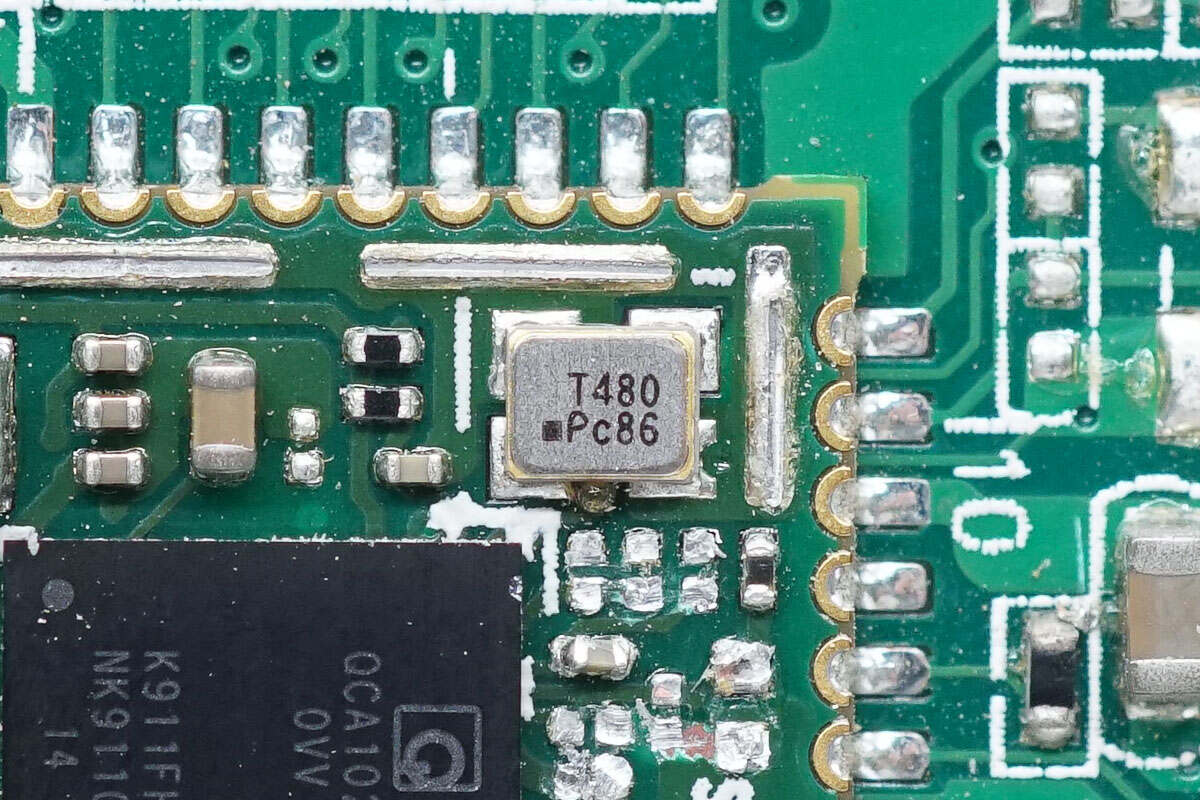

贴片时钟晶振特写。

用于连接WiFi天线的插座特写。

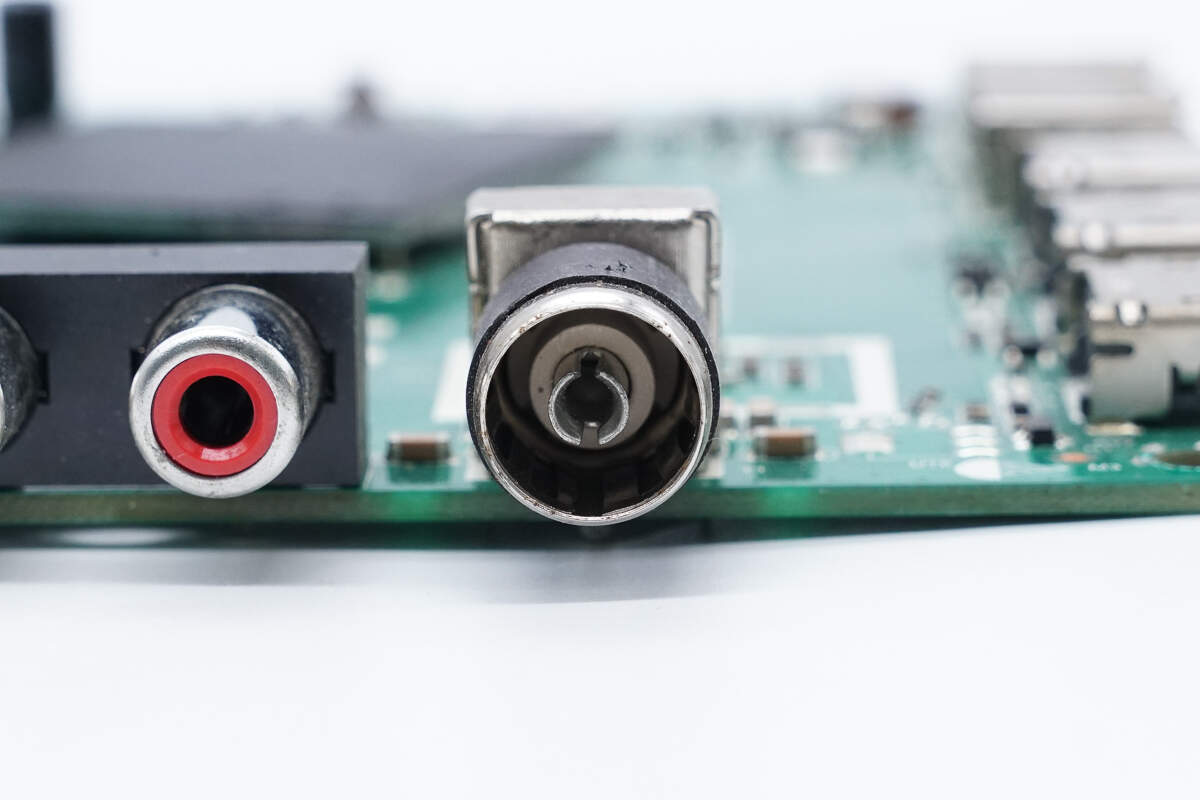

电视机RF输入接口特写。

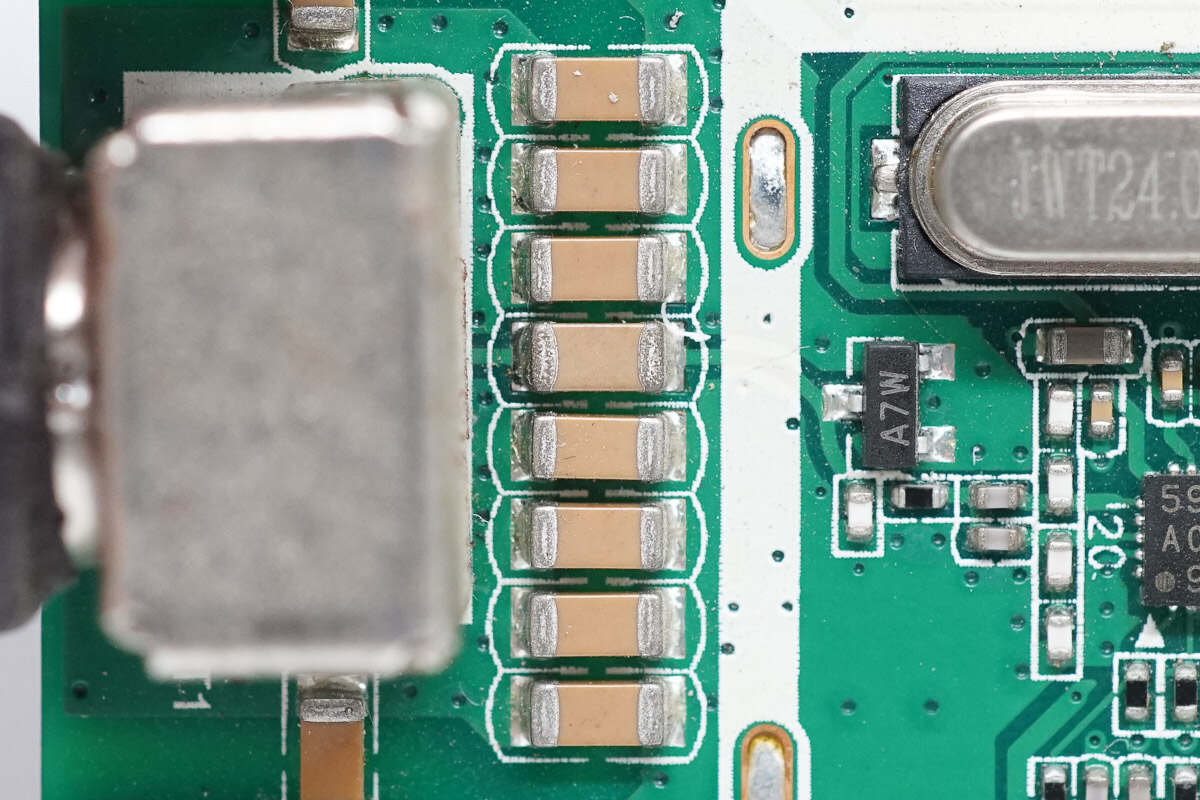

接口耦合电容特写。

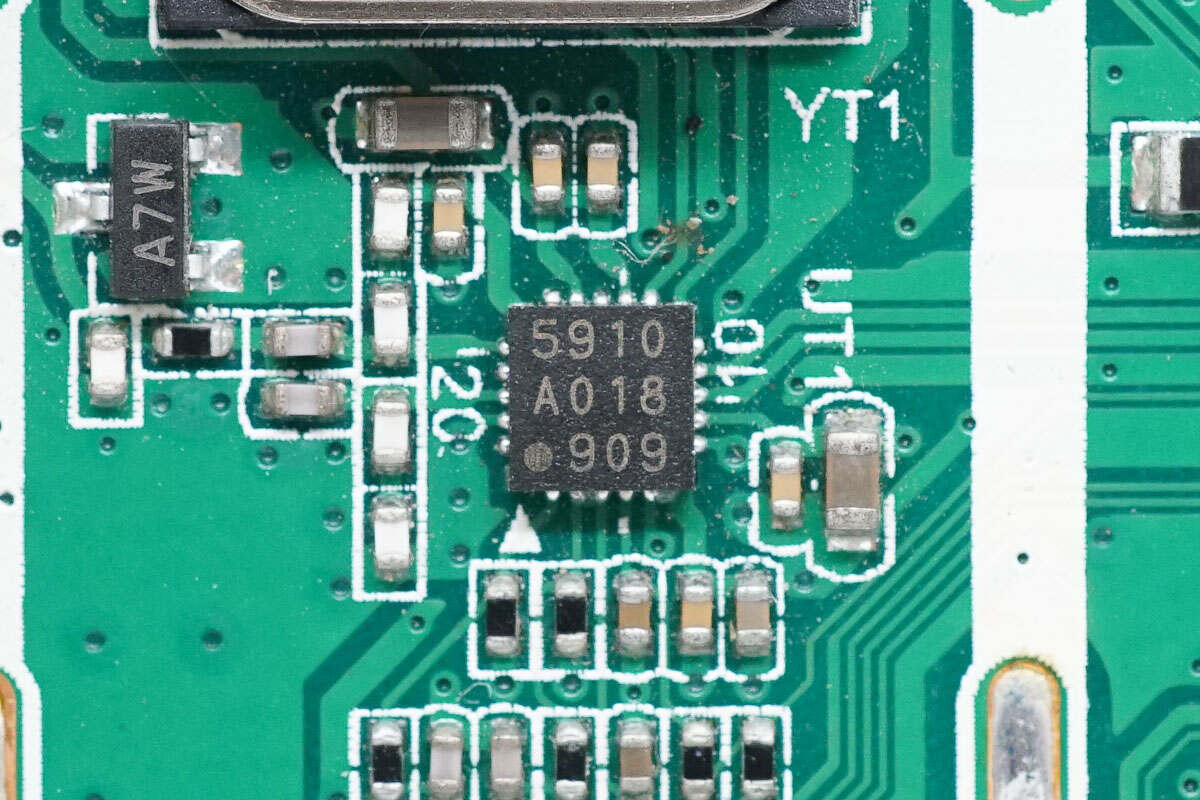

调谐器芯片来自Skyworks思佳讯，型号SI2159，用于有线电视信号接收。

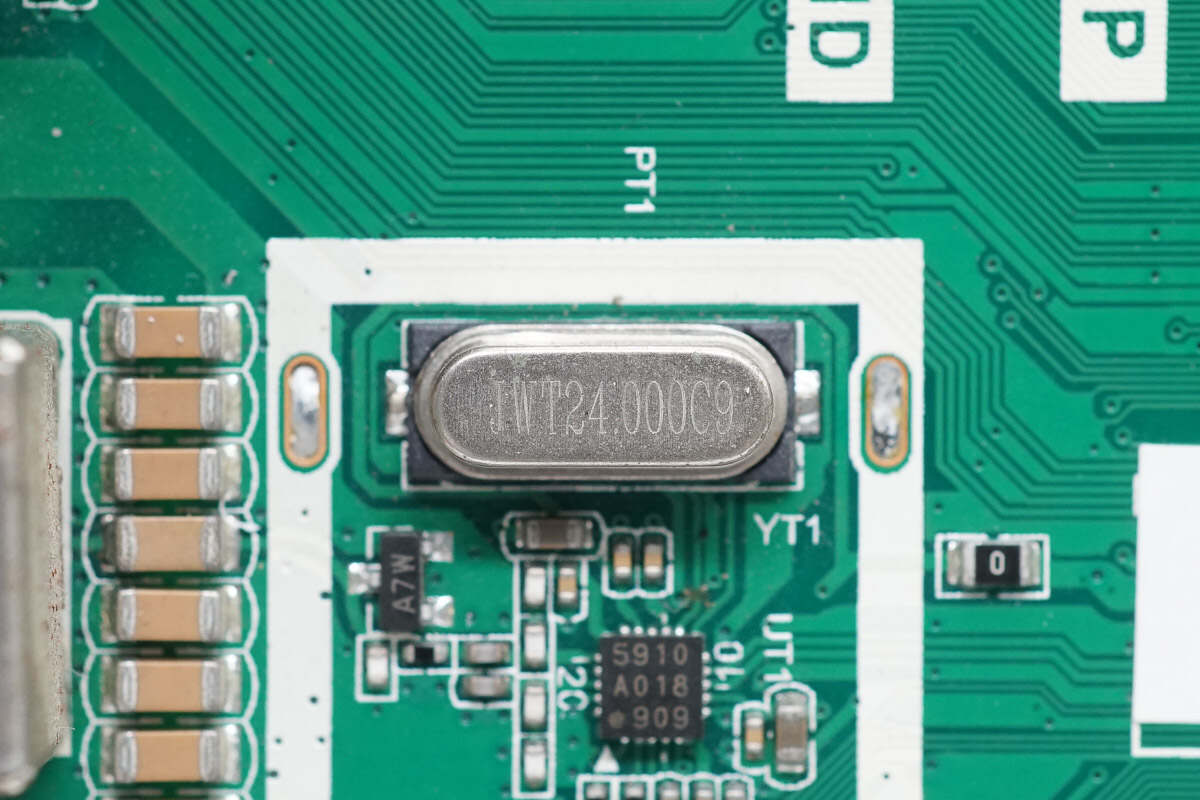

外置24.000MHz晶振特写。

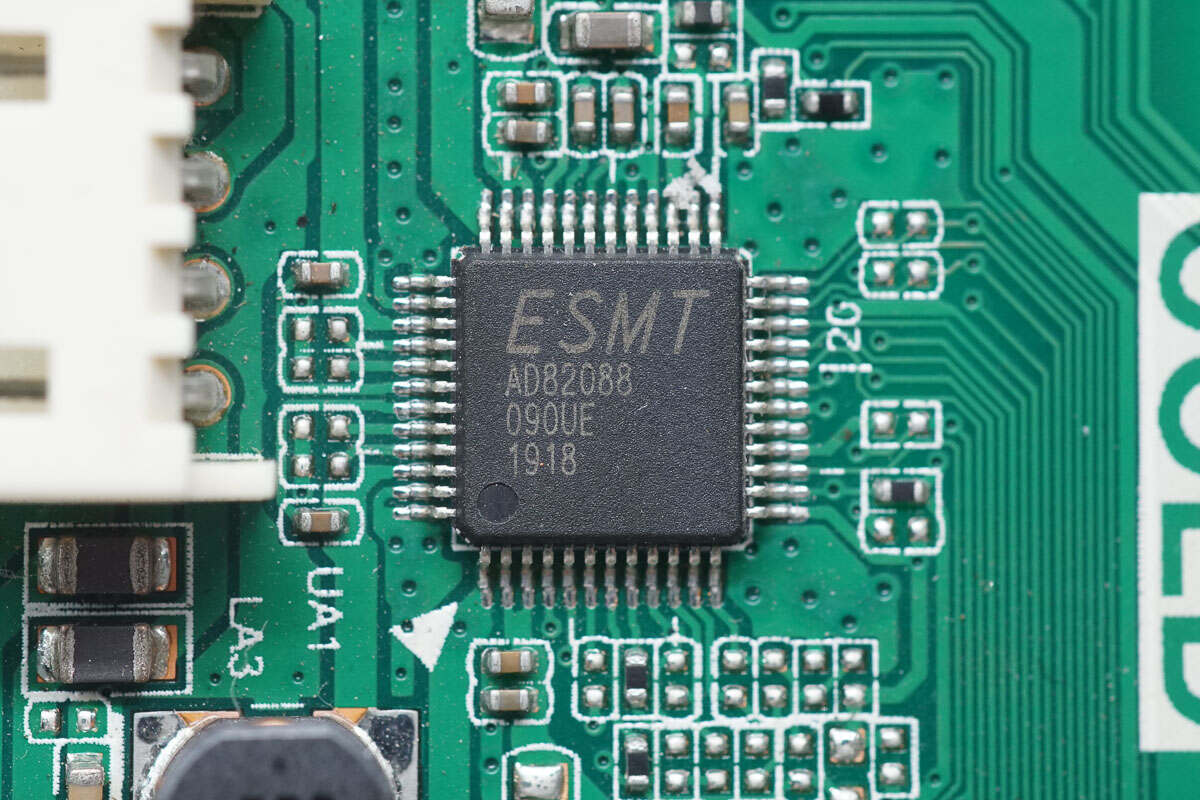

音频功放芯片来自ESMT晶豪，型号AD82088，是一颗双声道数字功放，支持2x20W立体声输出和单声道40W输出，采用E-LQFP 48L封装。

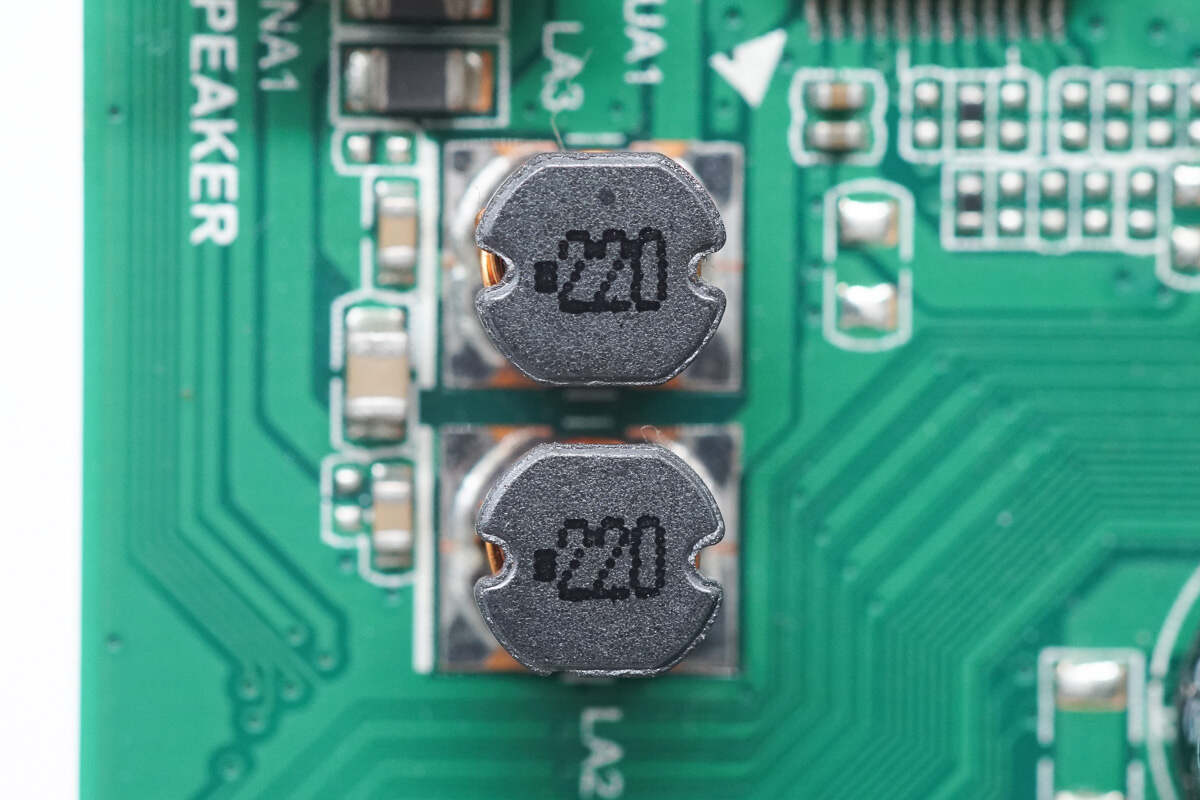

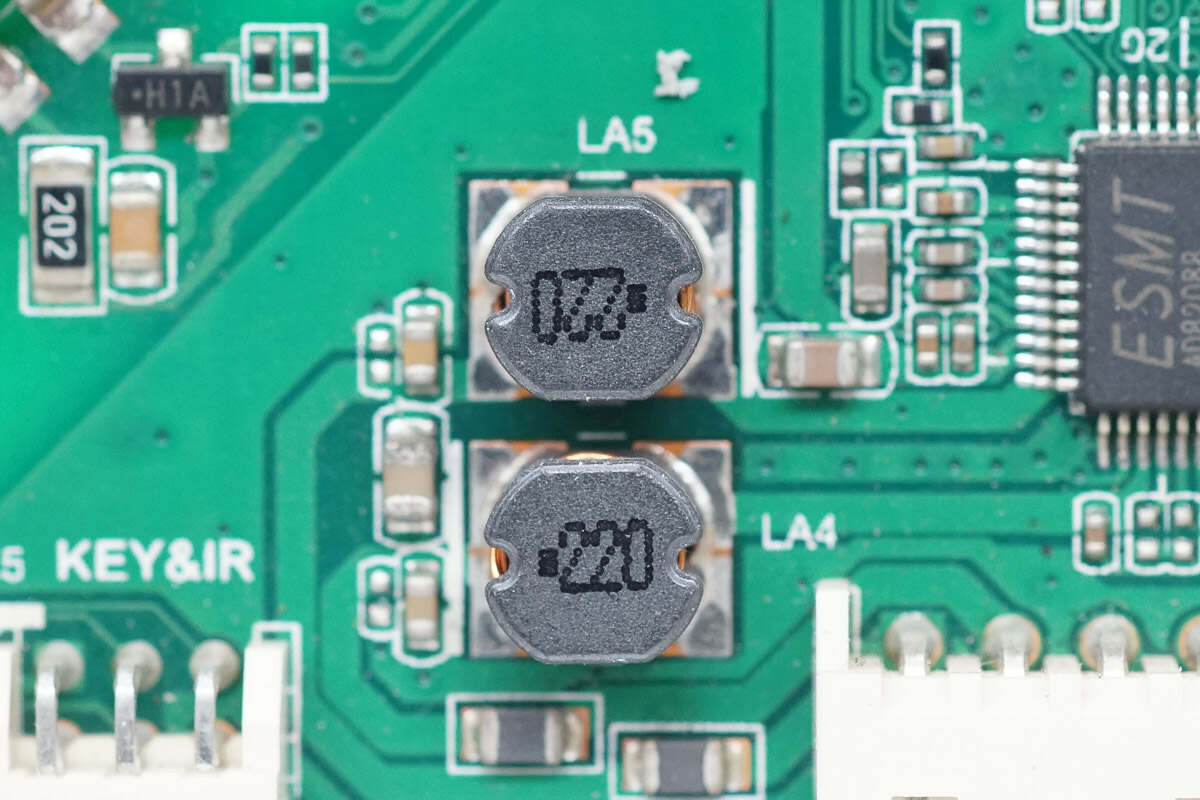

22μH工字电感用于数字功放输出滤波。

另外两颗电感用于另一个声道。

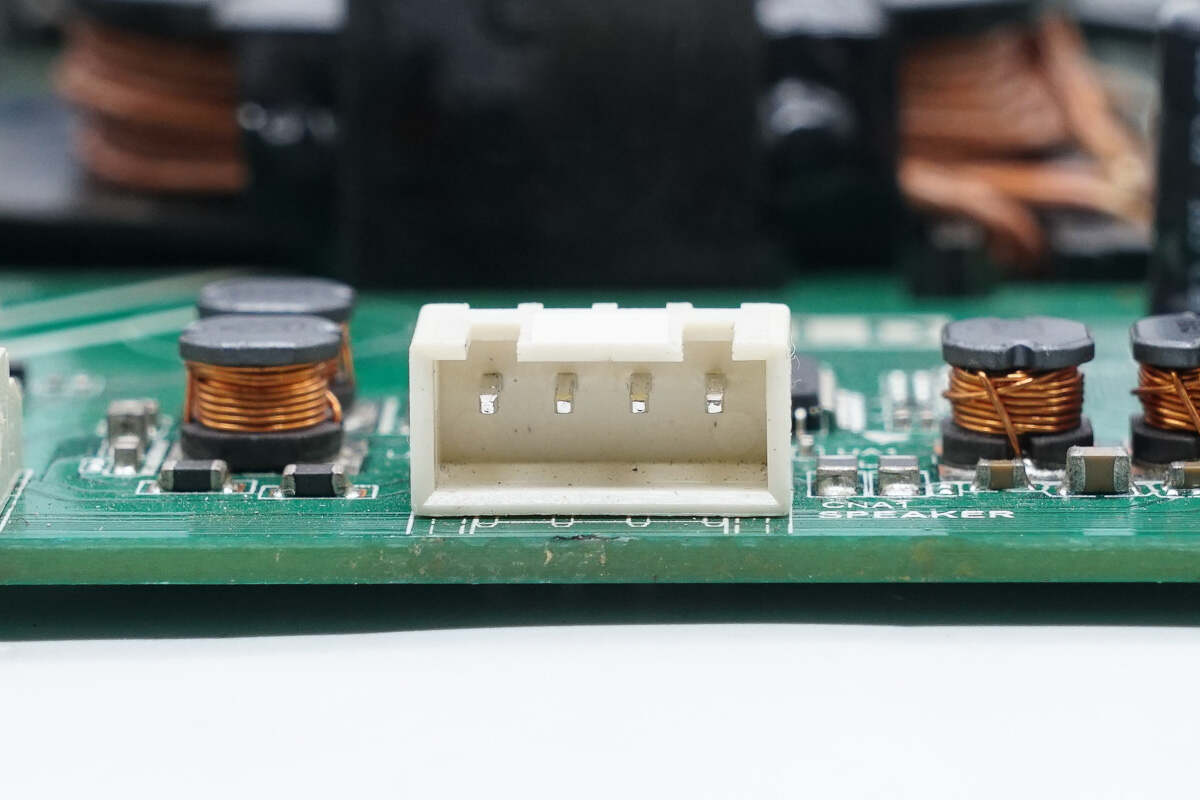

连接扬声器的插座特写。

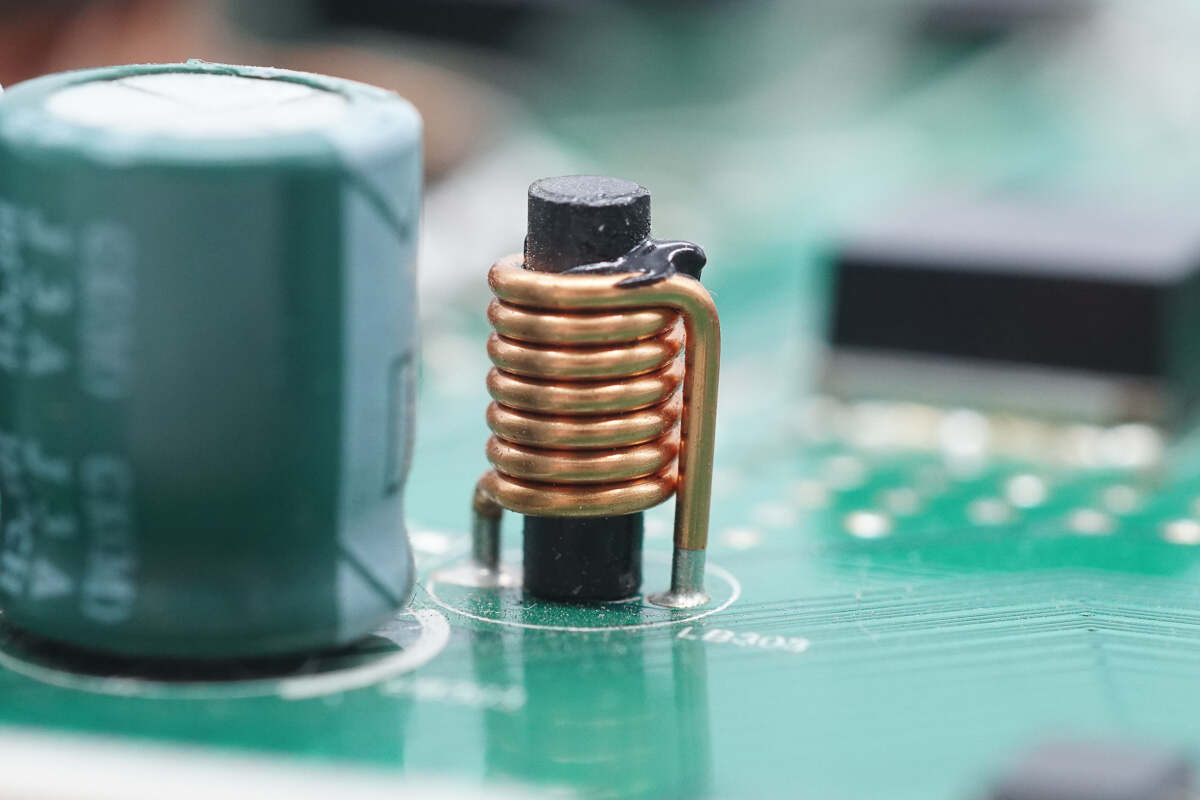

为功放芯片供电的滤波电感特写。

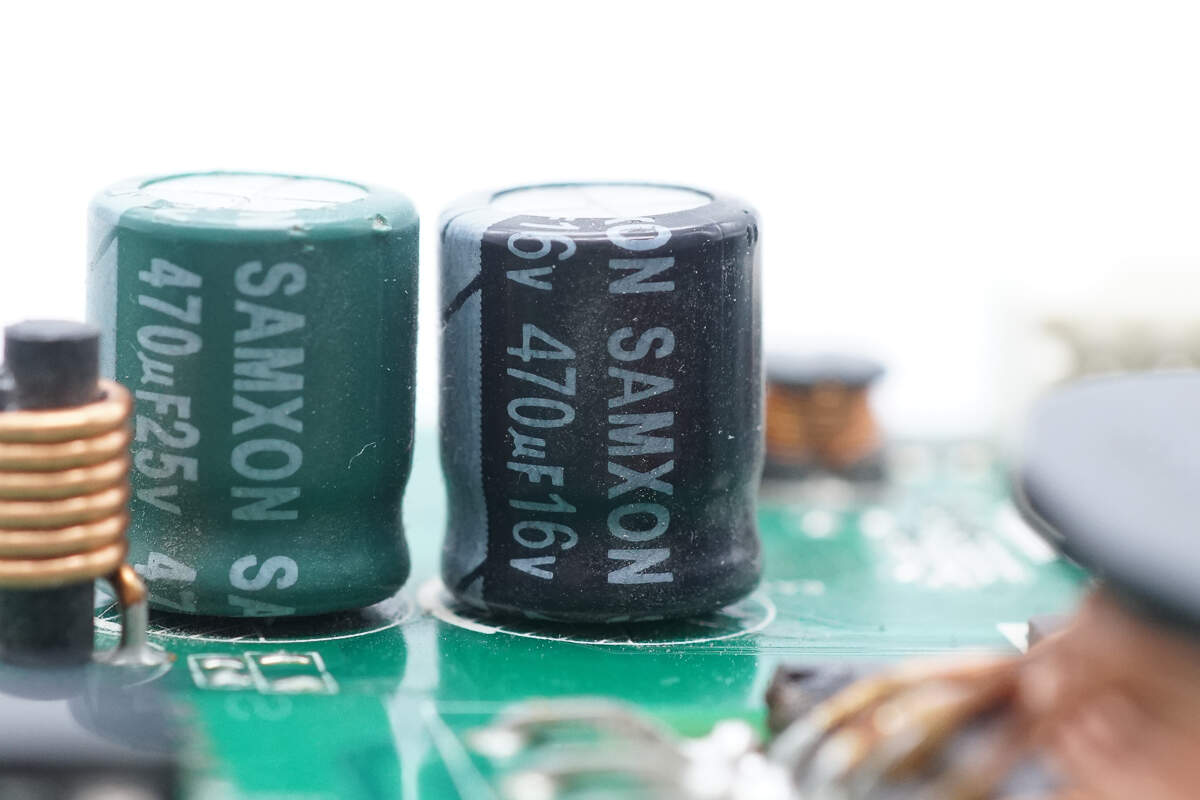

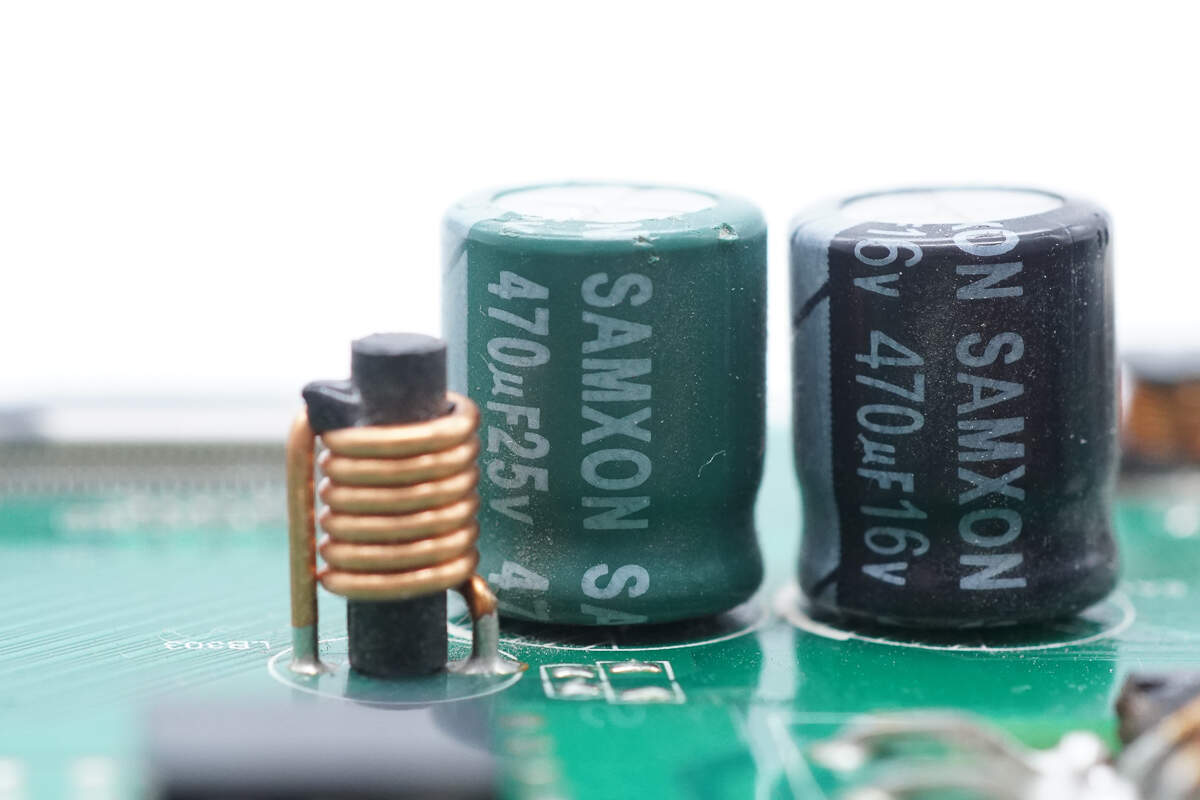

一颗滤波电容规格为470μF25V。

另一颗滤波电容规格为470μF16V。

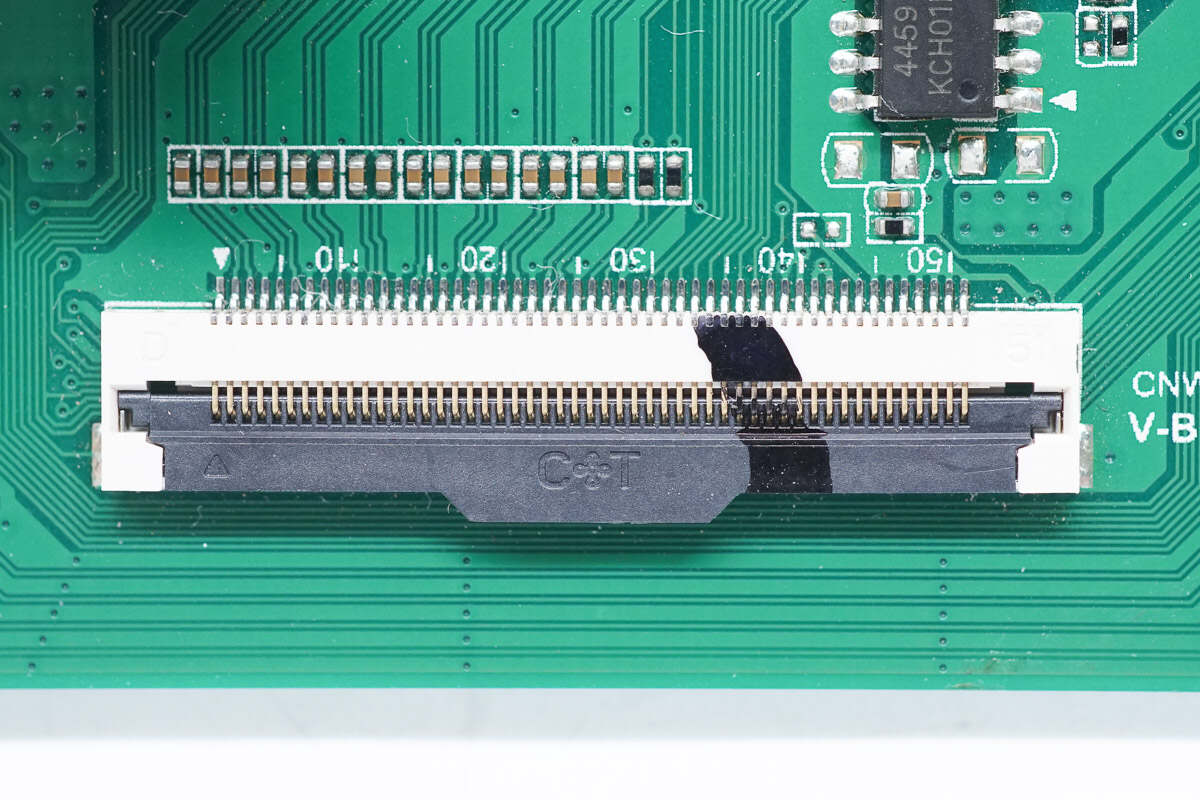

连接屏幕排线的插座特写。

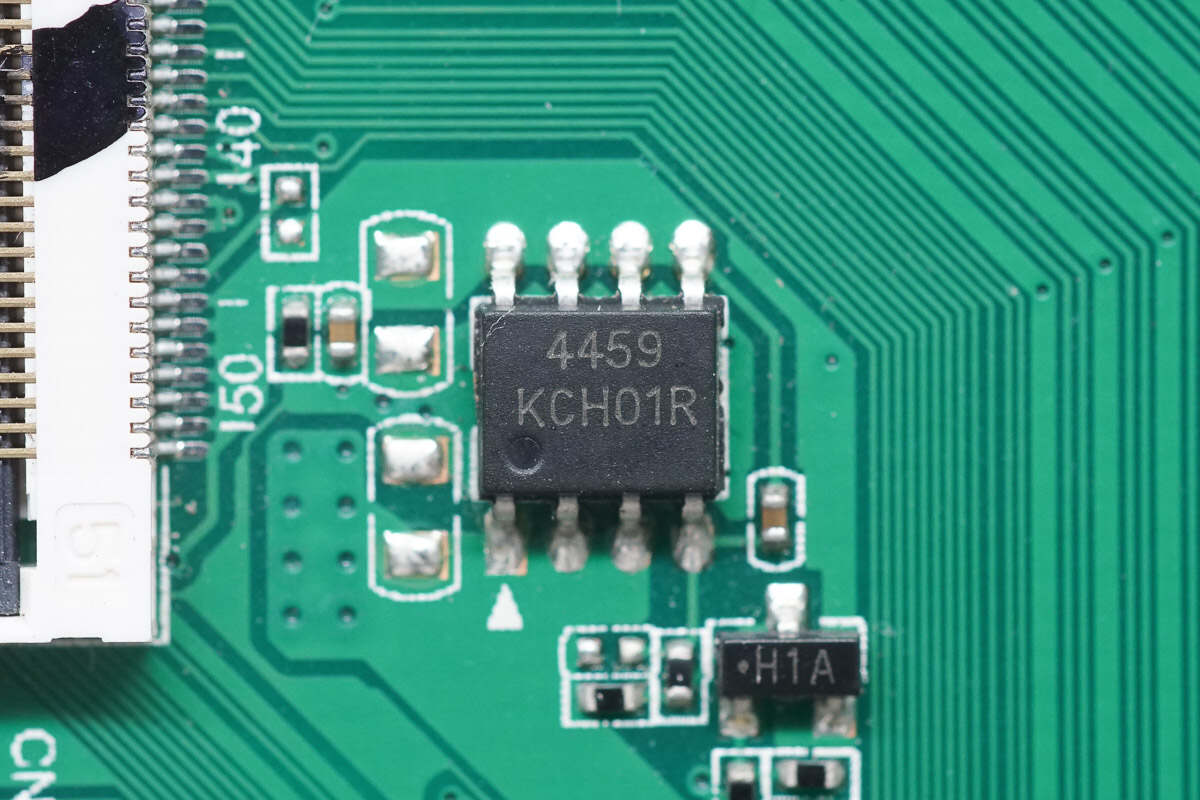

丝印4459的PMOS用于屏幕供电控制。

USB-A接口设有自恢复保险丝用于过流保护。

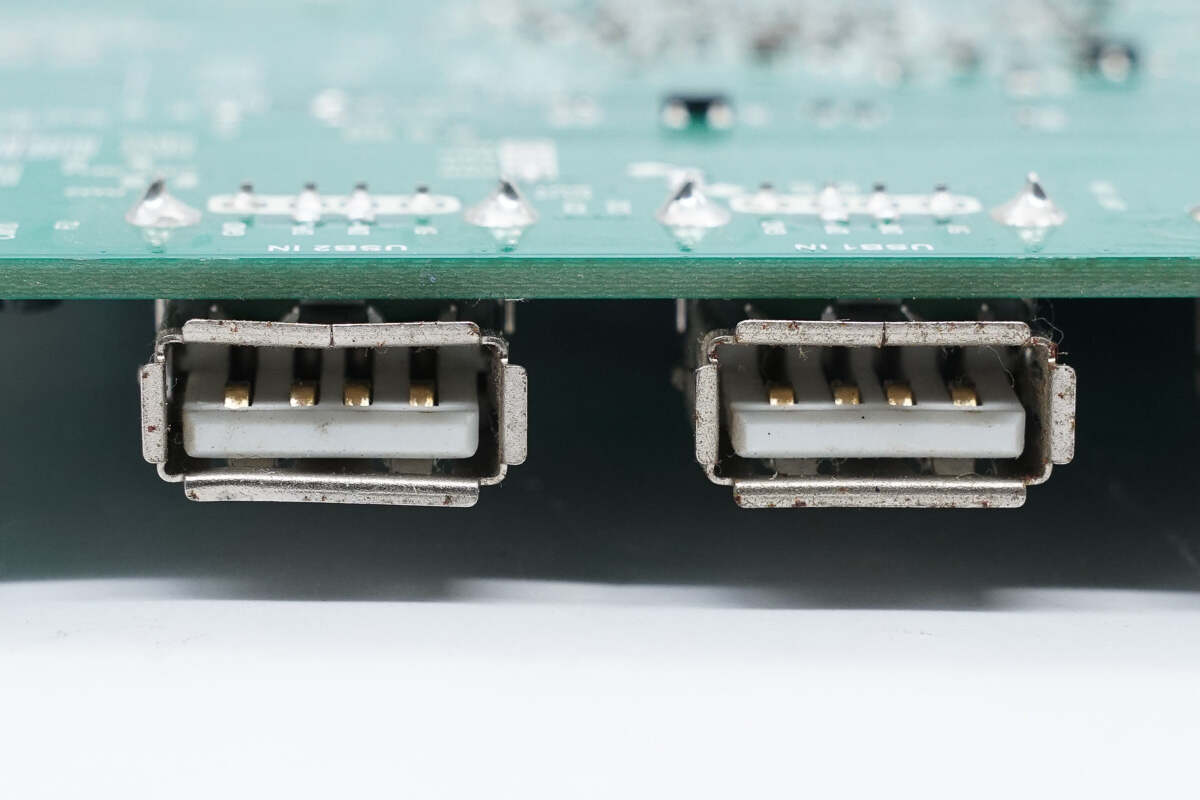

两个USB-A接口采用过孔焊接。

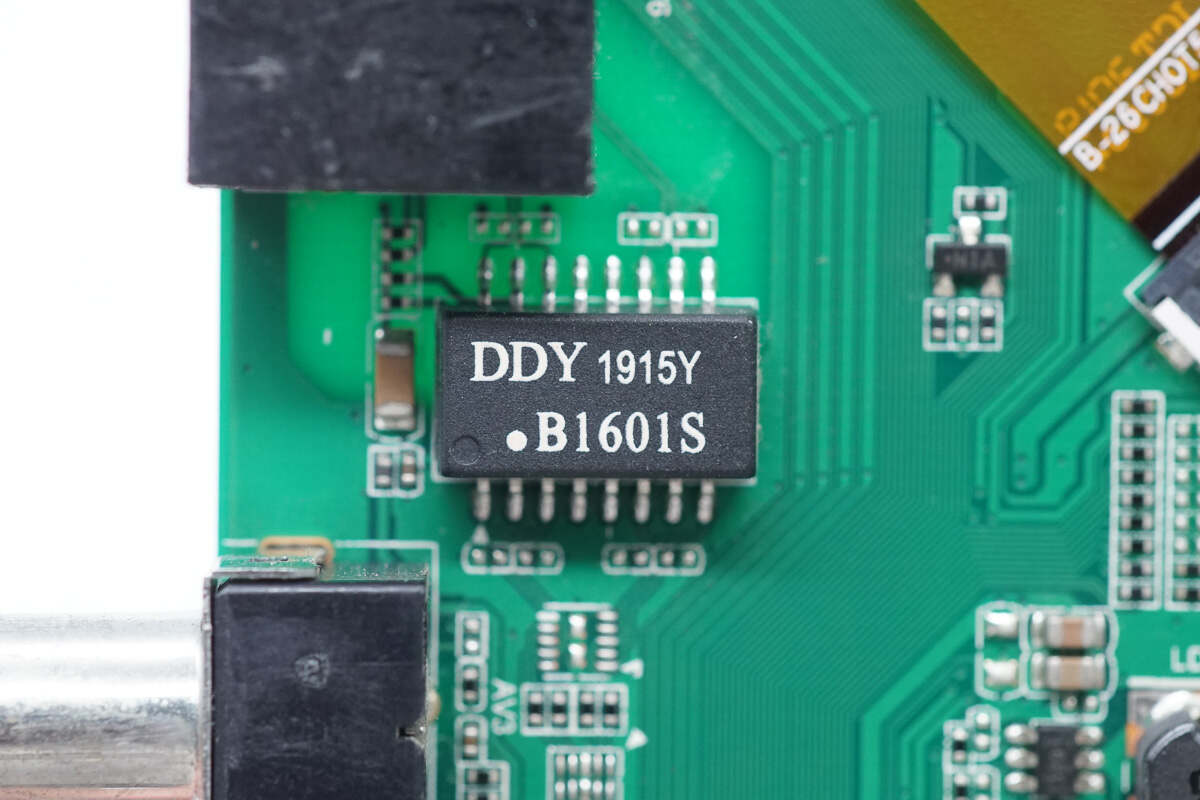

网络变压器型号为B1601S。

电视机有线网口特写。

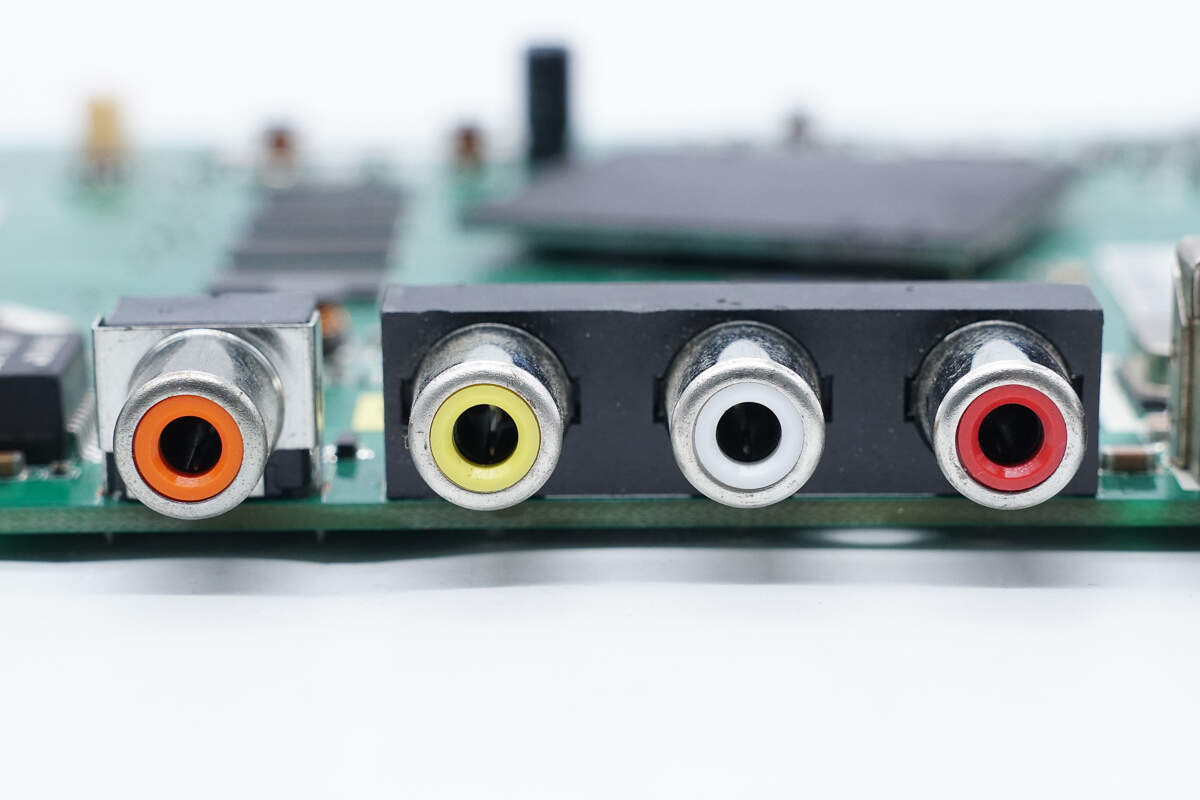

电视机AV输入接口特写。

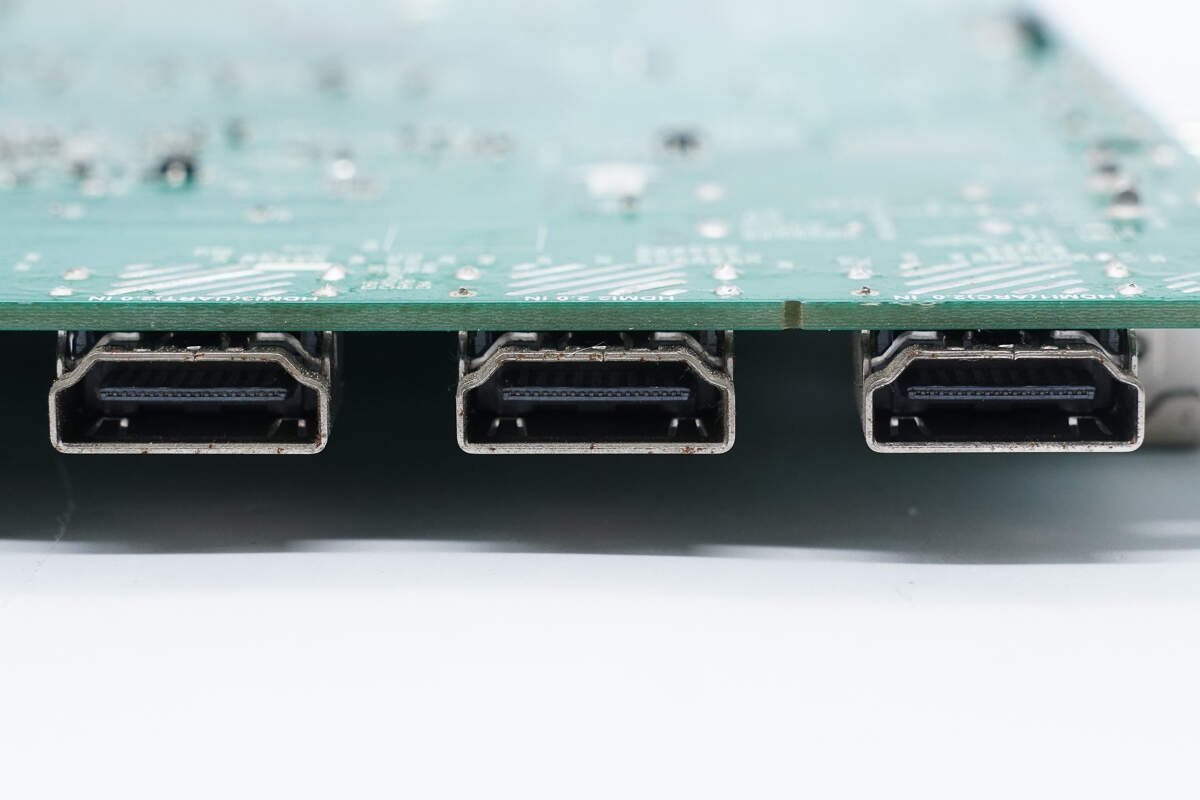

电视机HDMI输入接口特写。

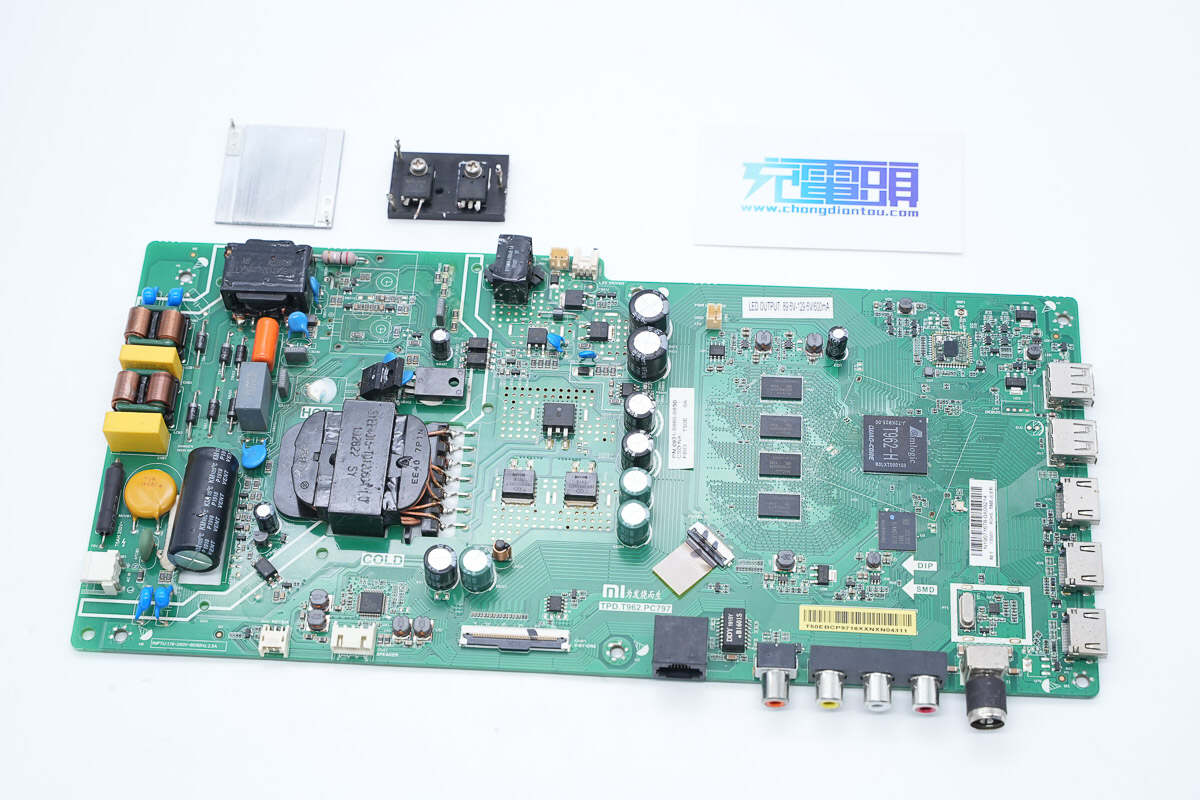

全部拆解一览，来张全家福。



充电头网拆解总结

本期拆解这款小米电视机主板型号为TPD.T962.PC797，这款主板显著的特点是将电源部分和电视盒子部分集成，简化了生产装配工艺，同时电视机内部也无需其他的PCBA模块，屏幕背光，屏幕排线和扬声器直接连接到主板即可。

充电头网通过拆解了解到，小米电视机主板电源部分采用PFC+LLC架构组成，其中PFC控制器采用安森美NCP1607，LLC控制器采用富士电机FA6A31N，PFC开关管和LLC开关管均来自士兰微。电源输出采用肖特基二极管整流，LED调光芯片采用昂宝OB3350。

电视盒子主控采用晶晨半导体T962-H，搭配2G海力士DDR3内存和16G三星eMMC存储器。对应WiFi芯片来自高通，功放芯片来自晶豪，调谐器芯片来自思佳讯，采用德州仪器和天德钰降压芯片供电。电解电容来自丰宾和万裕，整机用料均为知名品牌。
