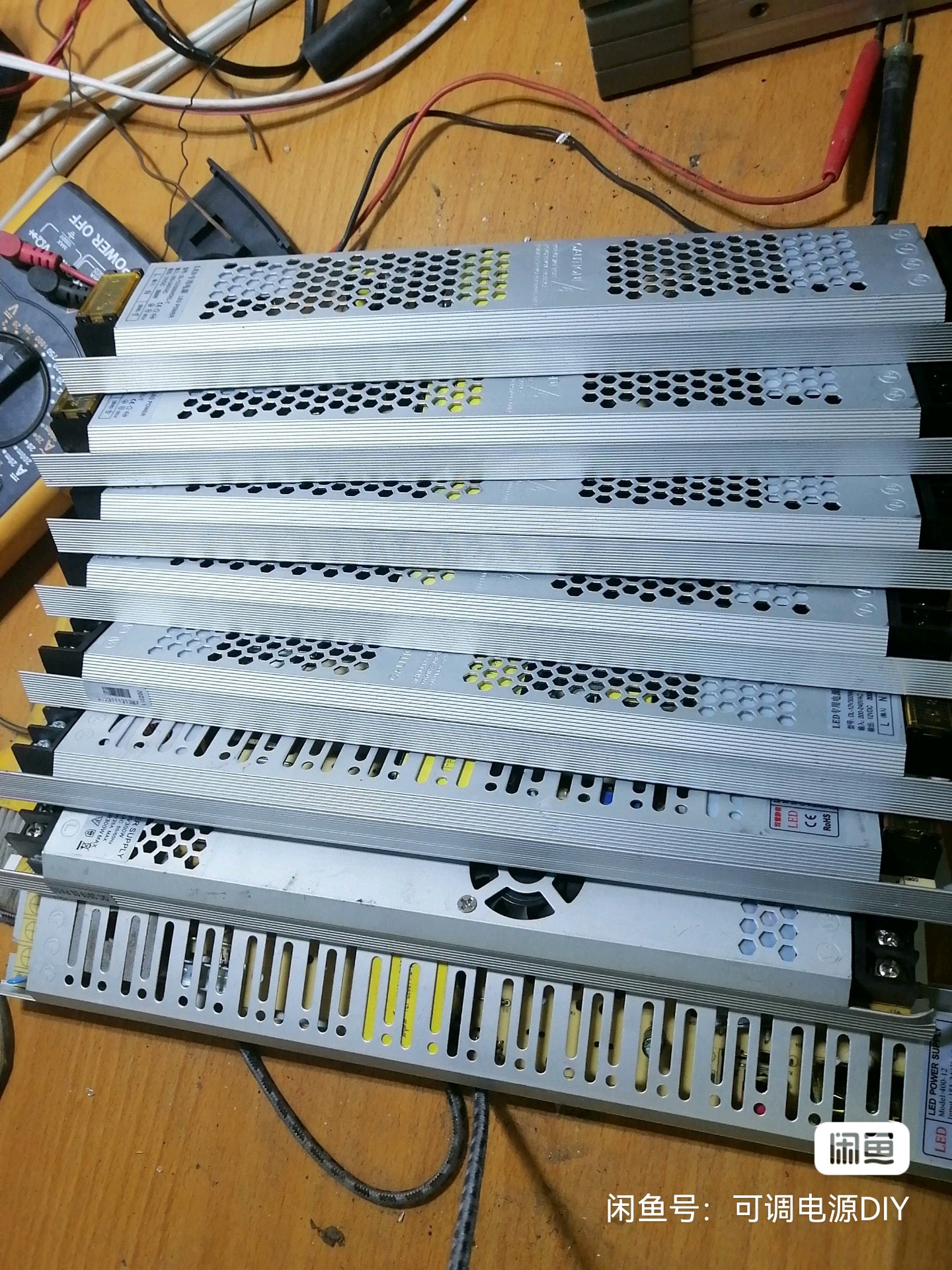

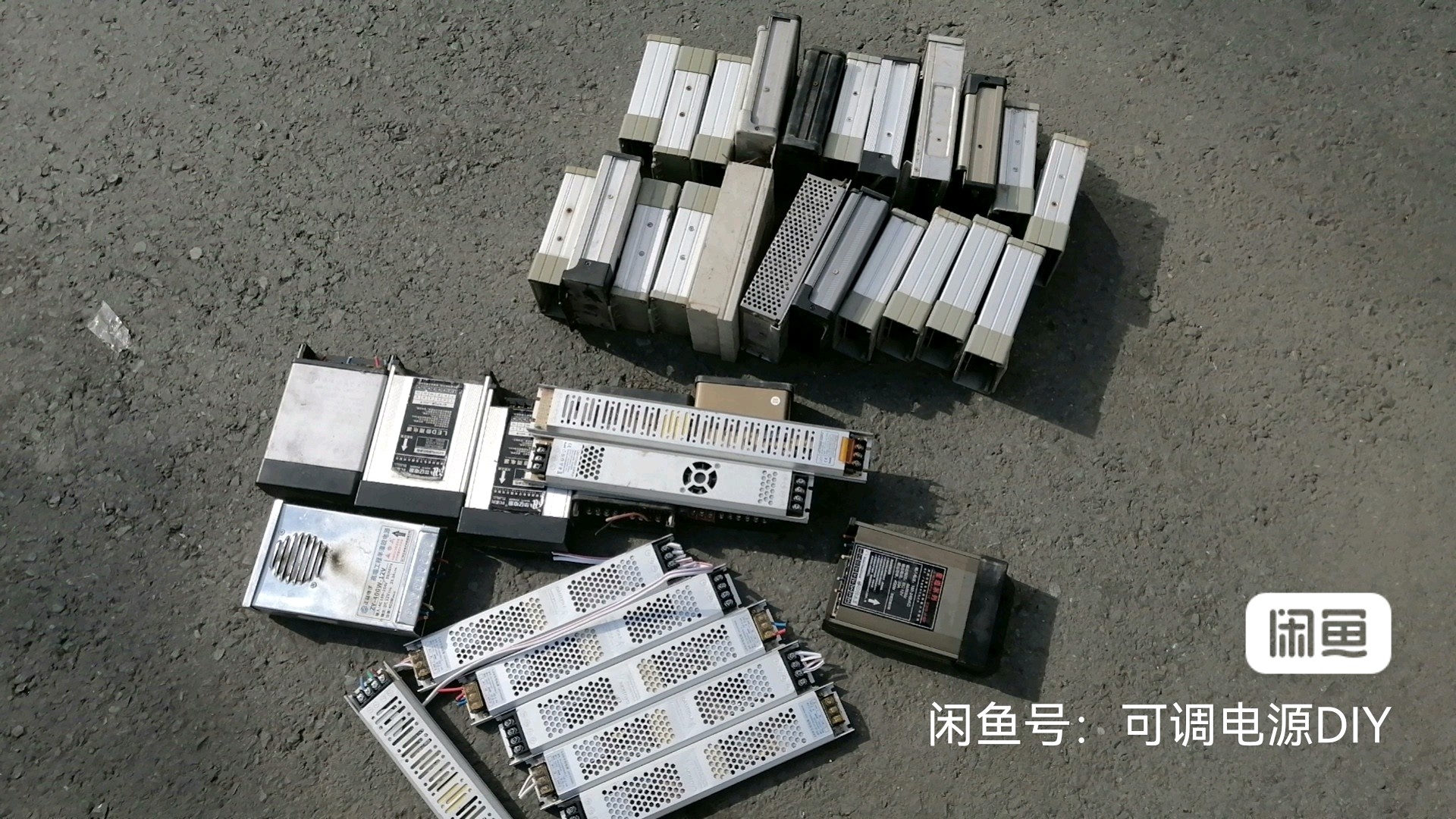

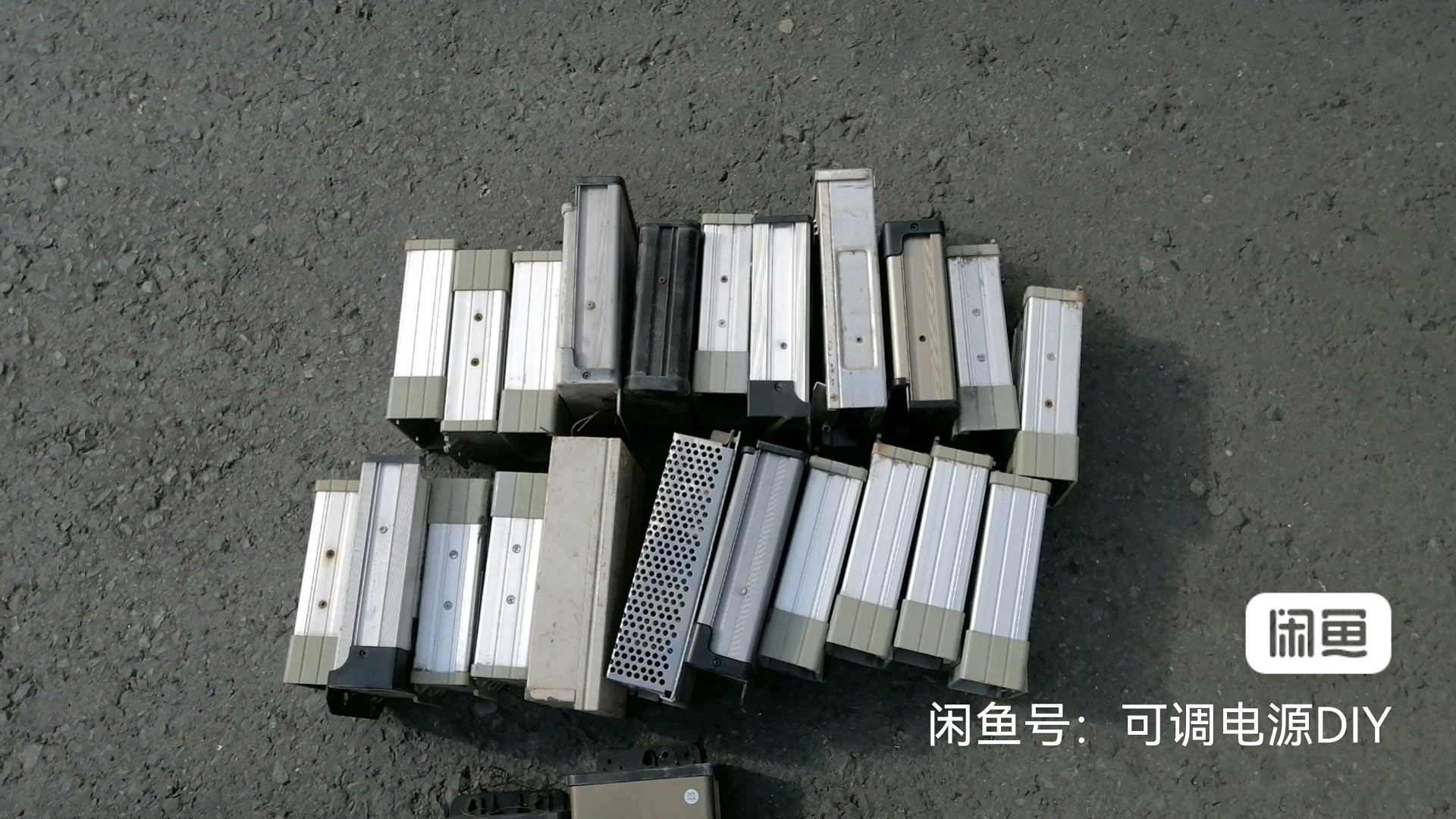

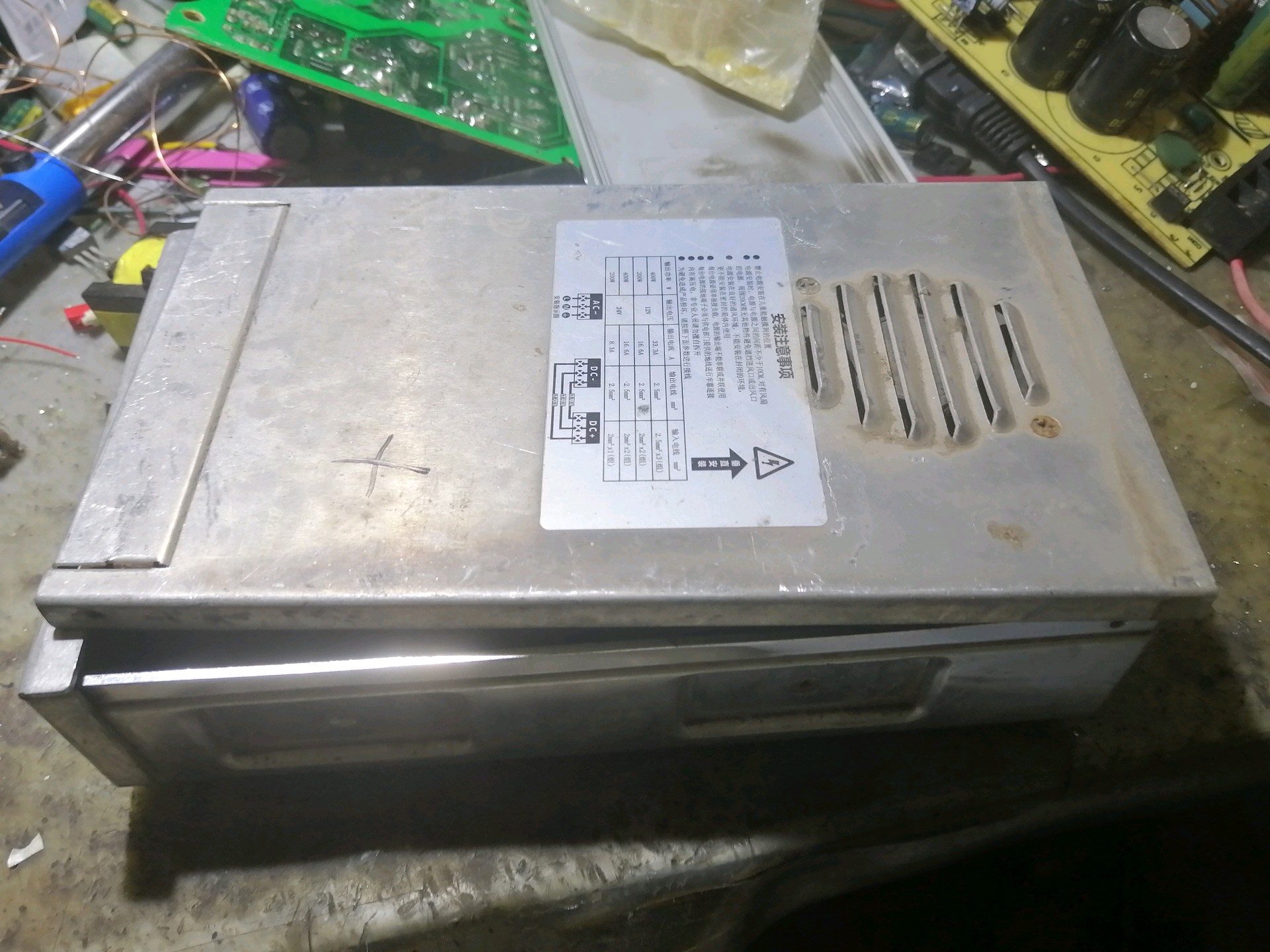

前几天又淘了一堆电源

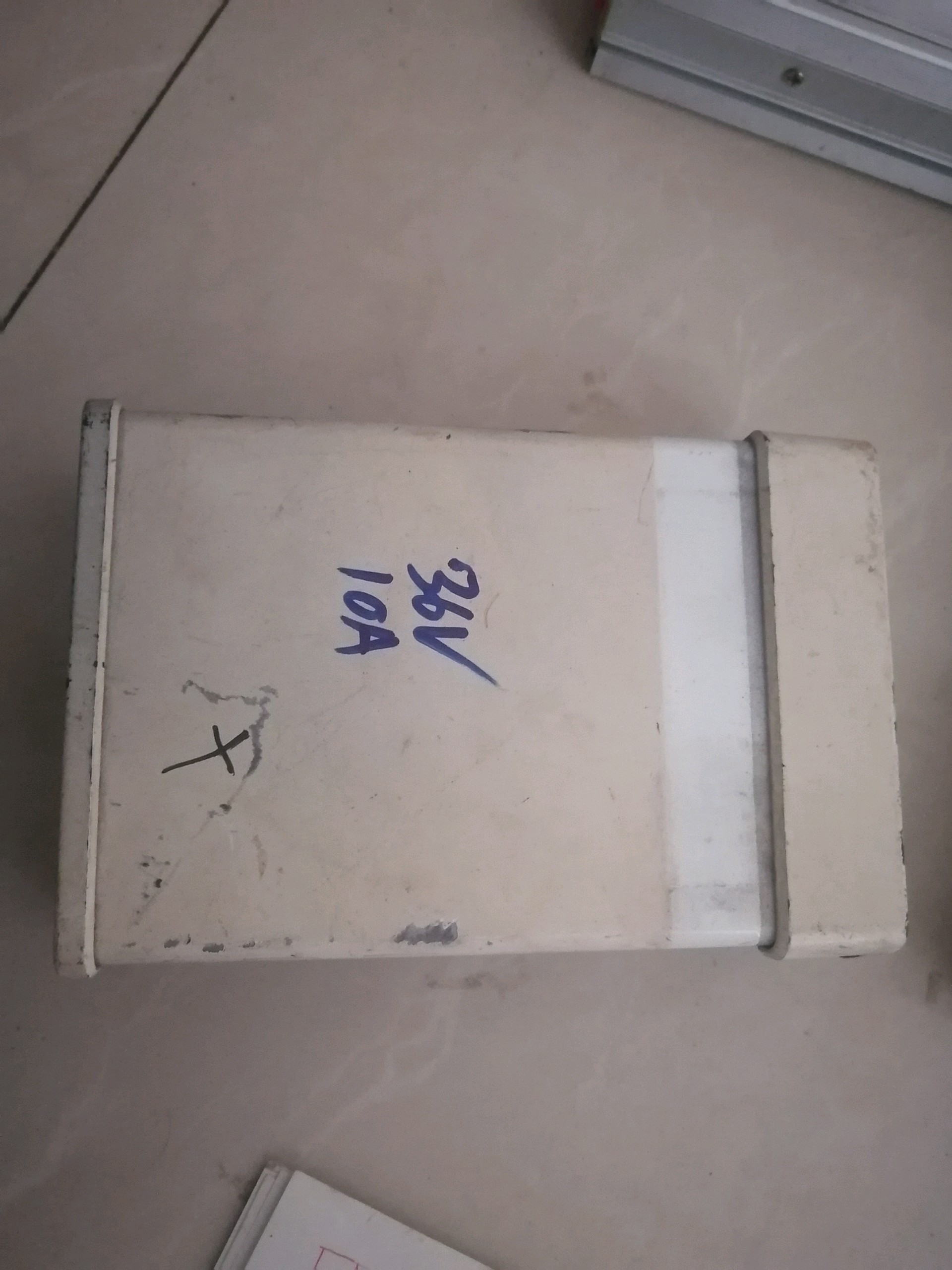

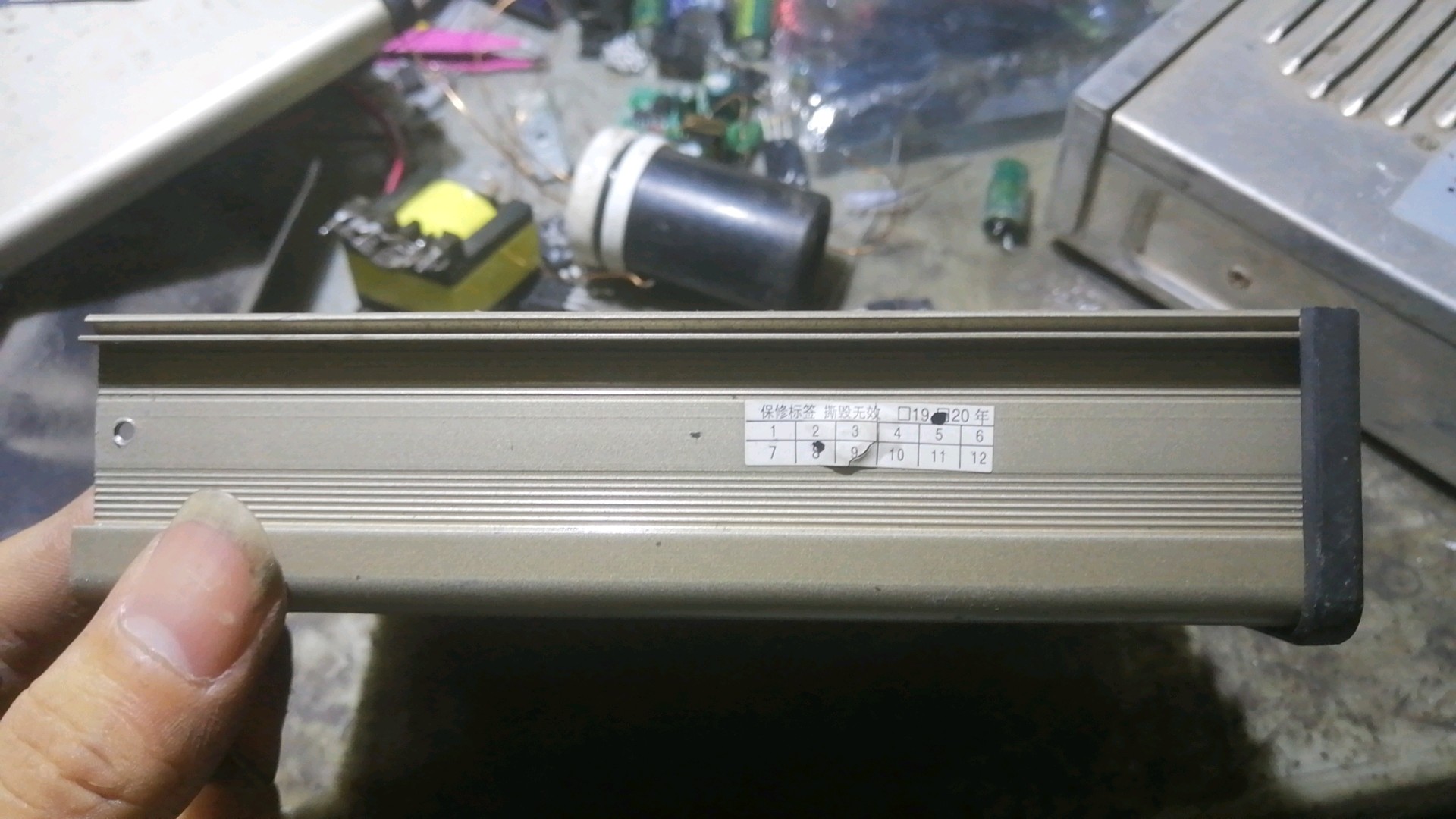

其中这种长条形的电源最多。
最近接了好几个定制单子，有可调电源50V8A两个，其中一个需要防反接电路。另外一个是100V4A，同样需要防反接。
这是我设计的防反接电路图纸，供电电压取改装小板上面的12V。

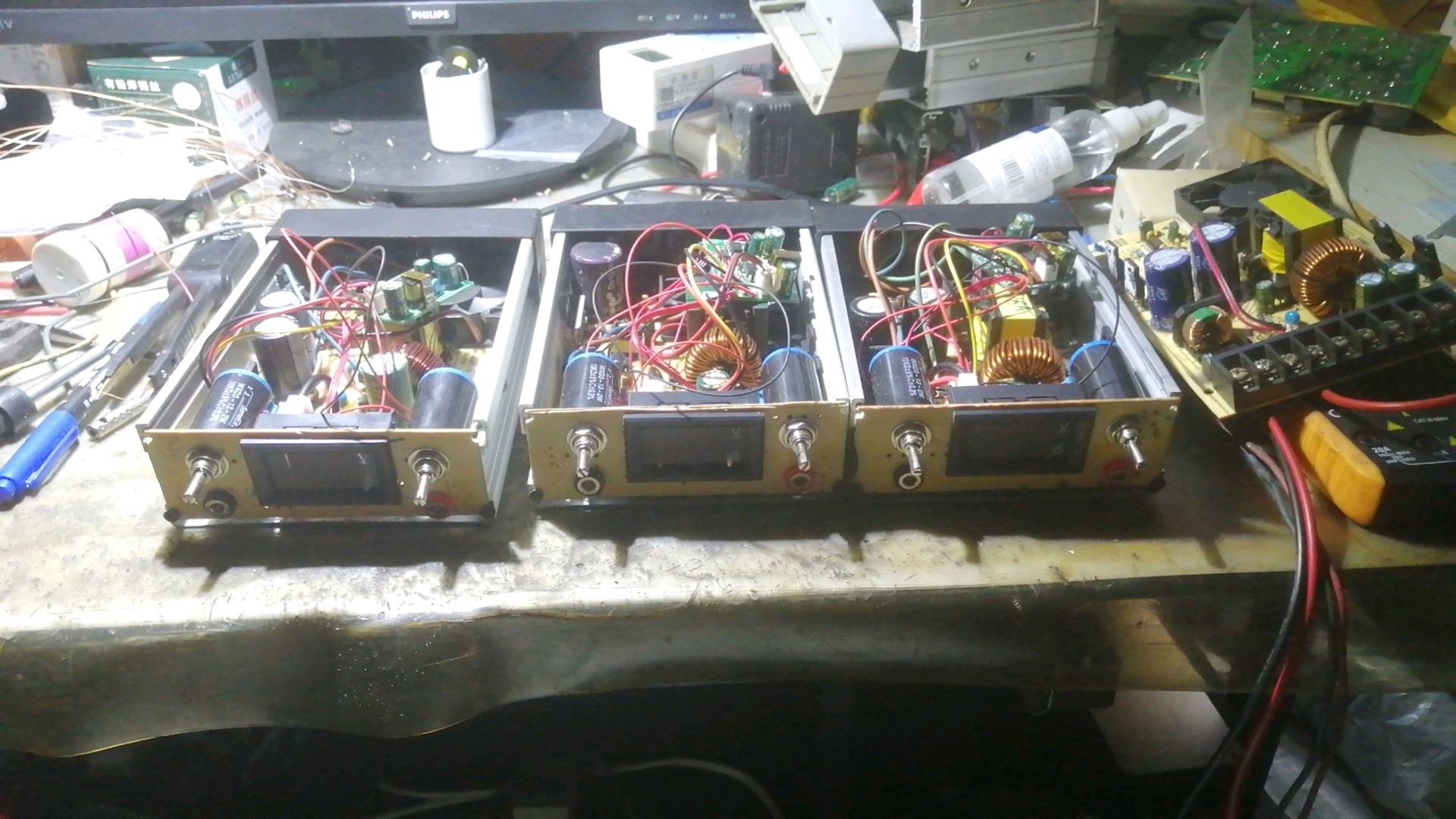

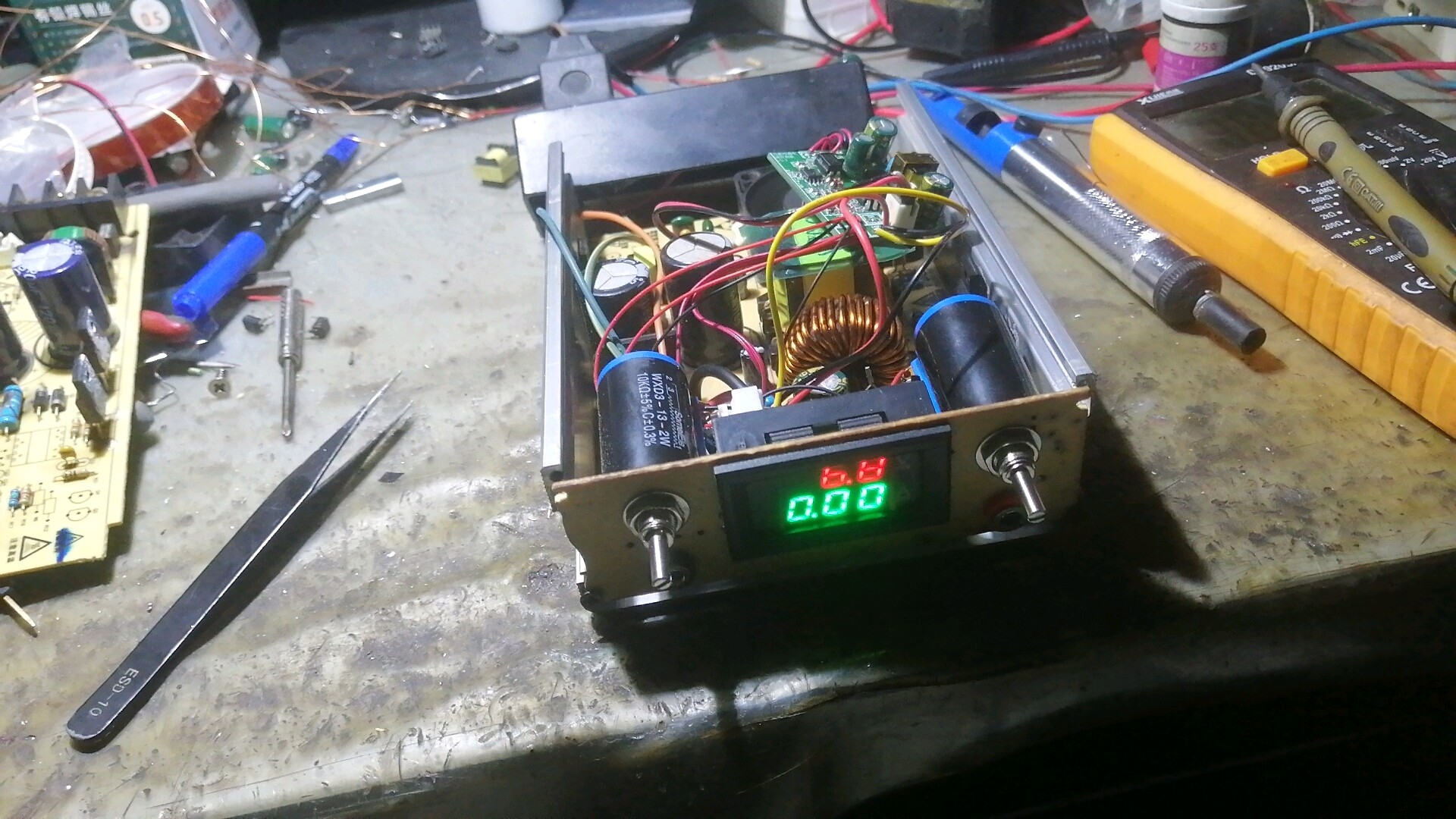

这是给客户做的可调电源，还有恒流开关电源和36V开关电源（12V改的）

然后有一个需要可调电源套件的
一个需要36V电源的


然后就是改恒流开关电源

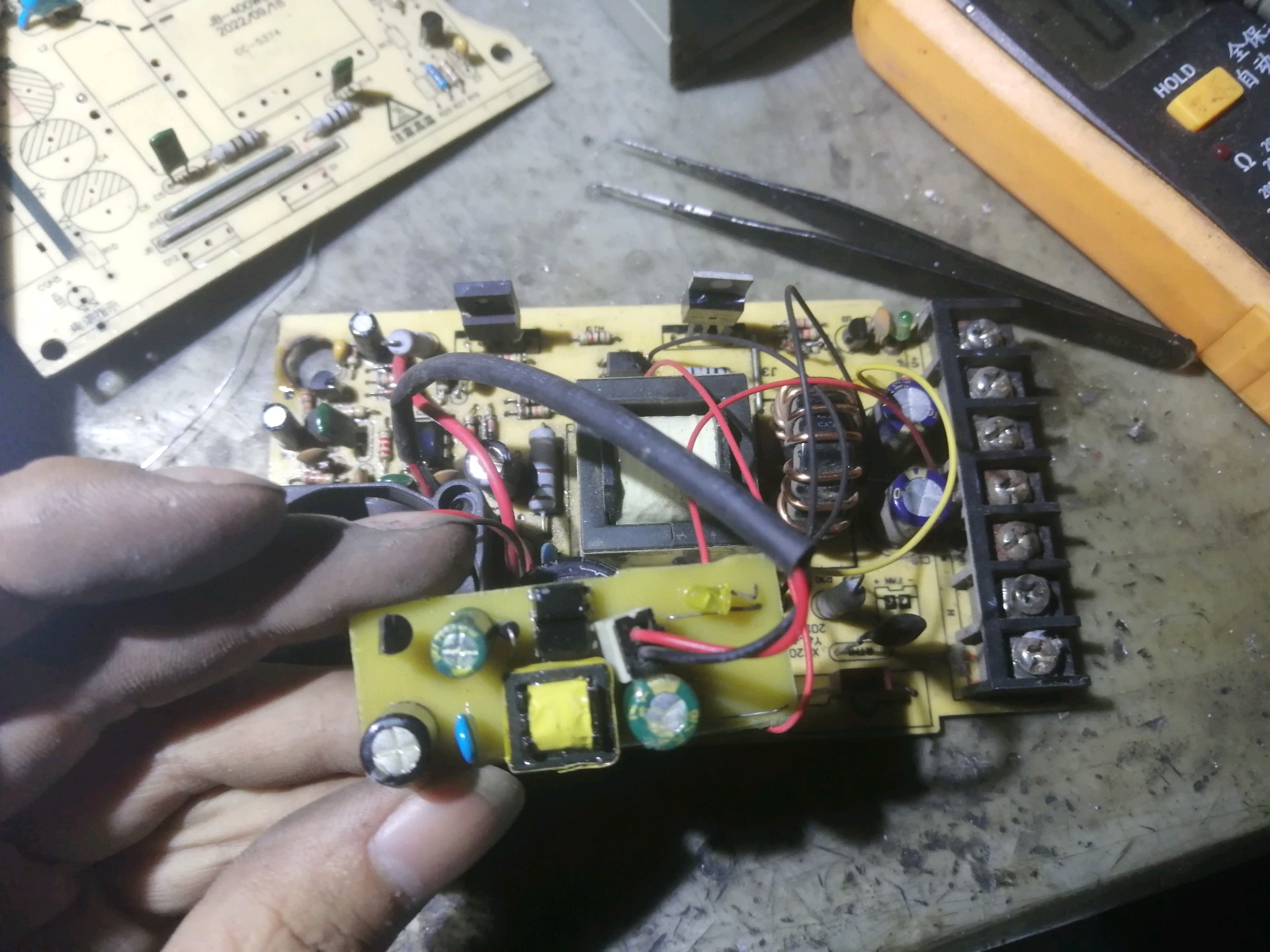

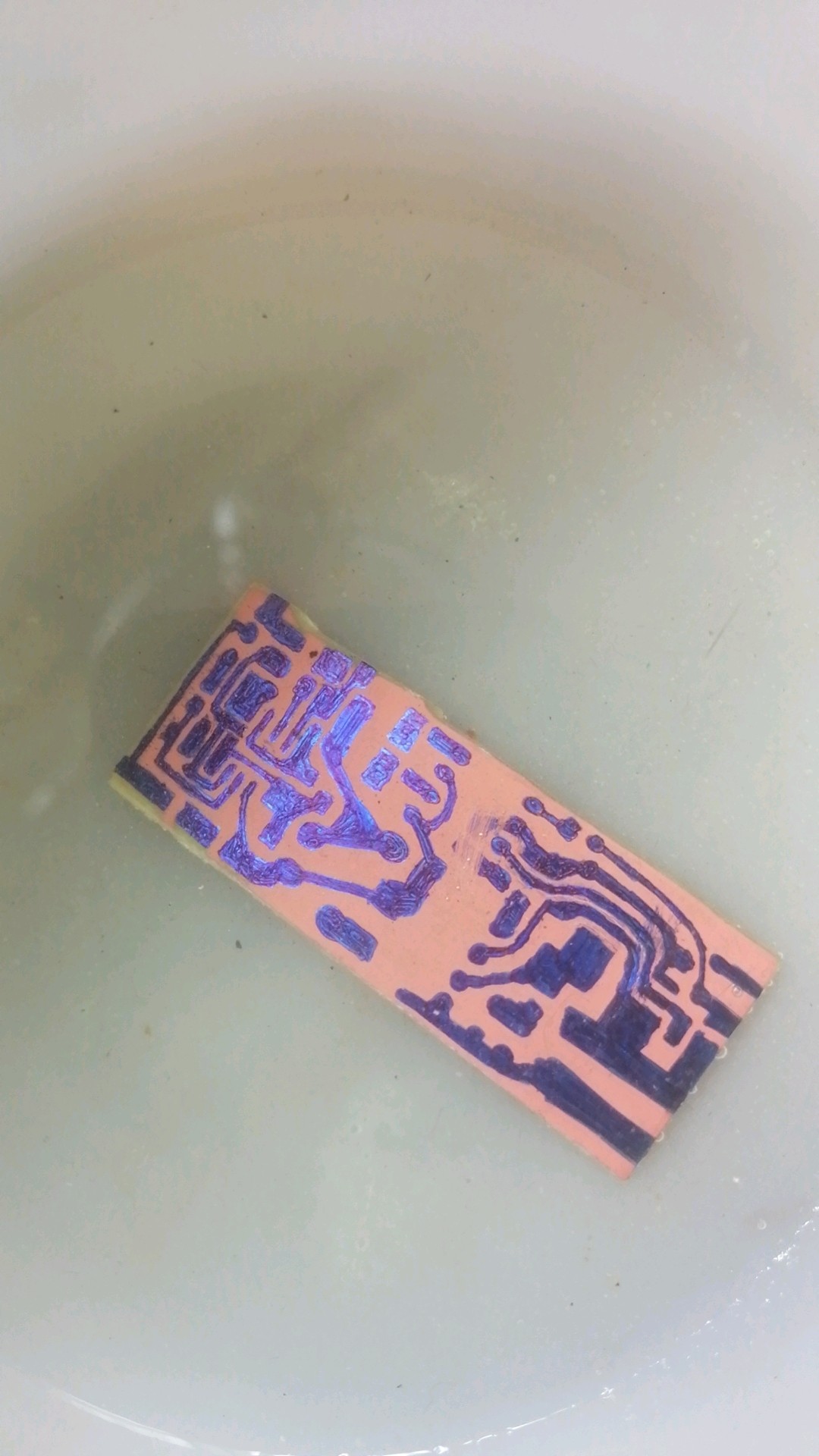

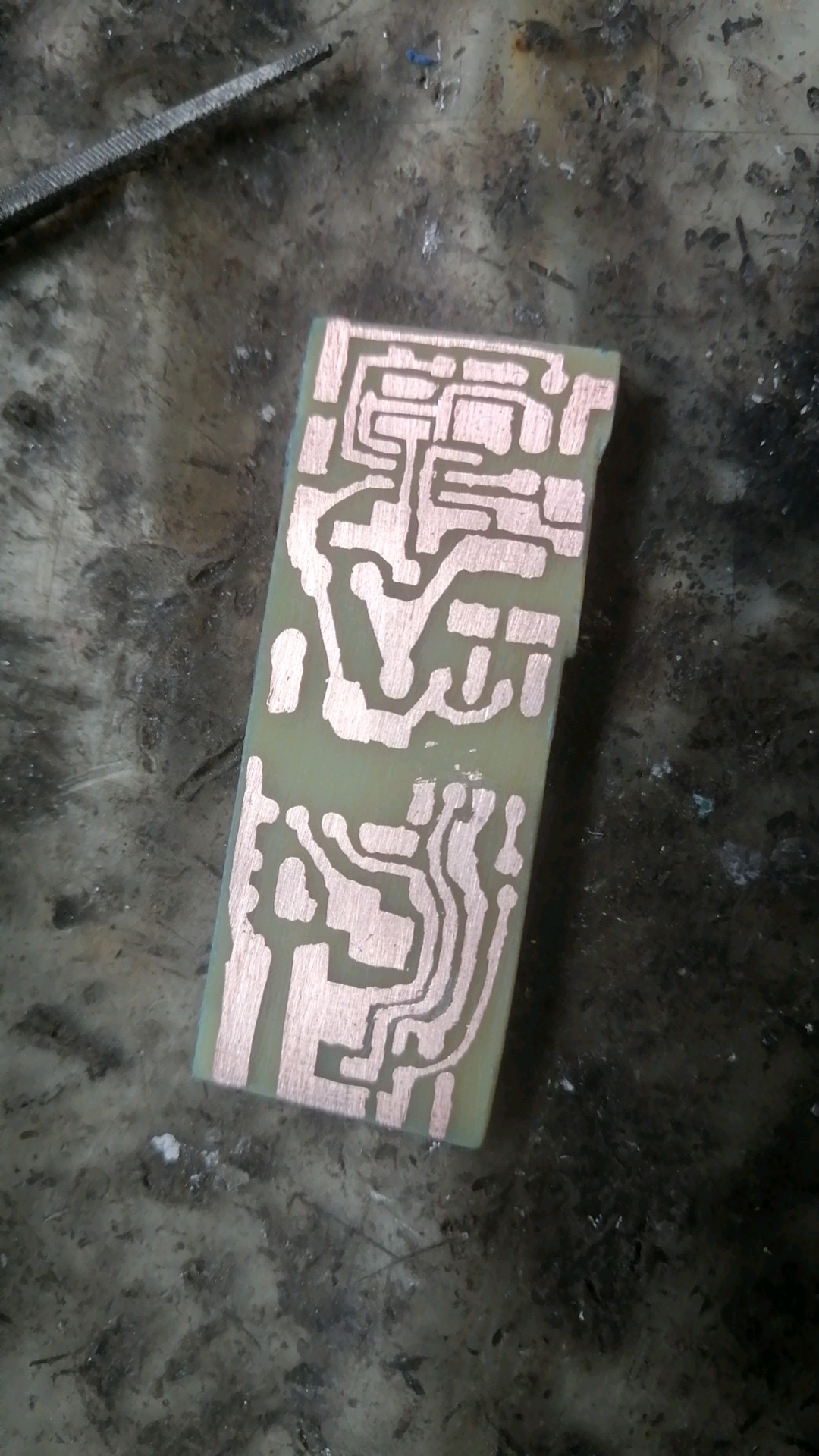

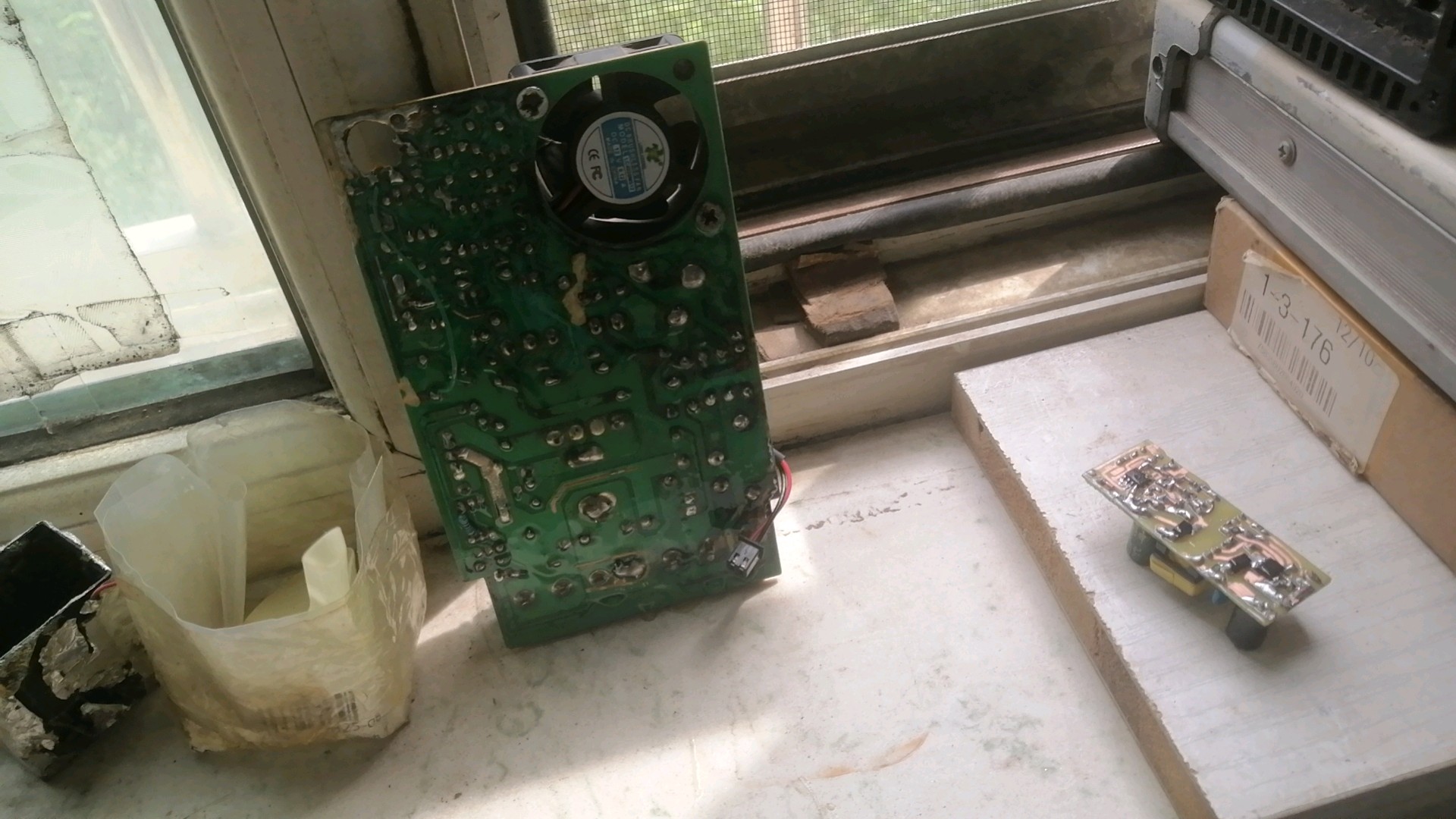

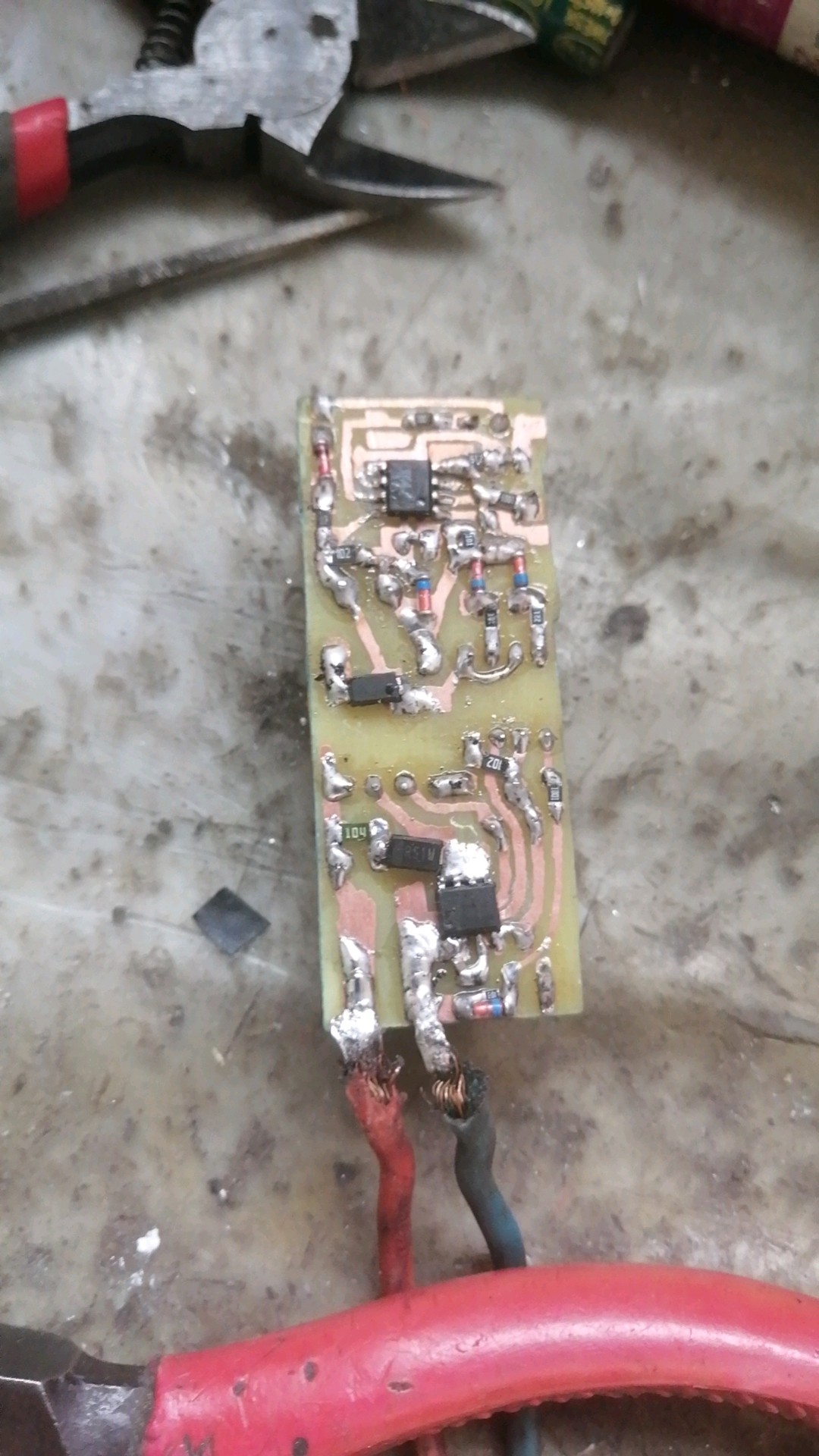

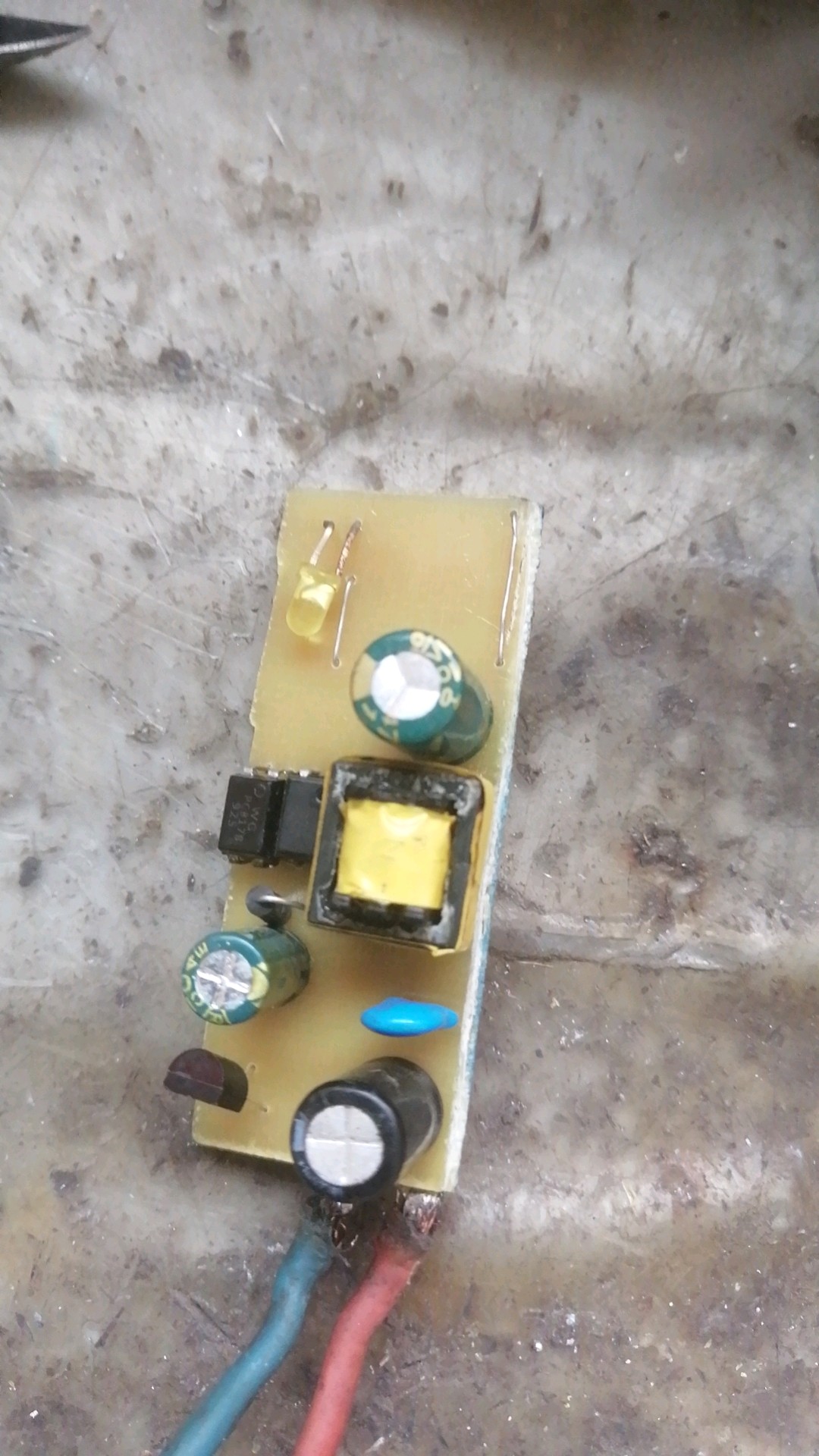

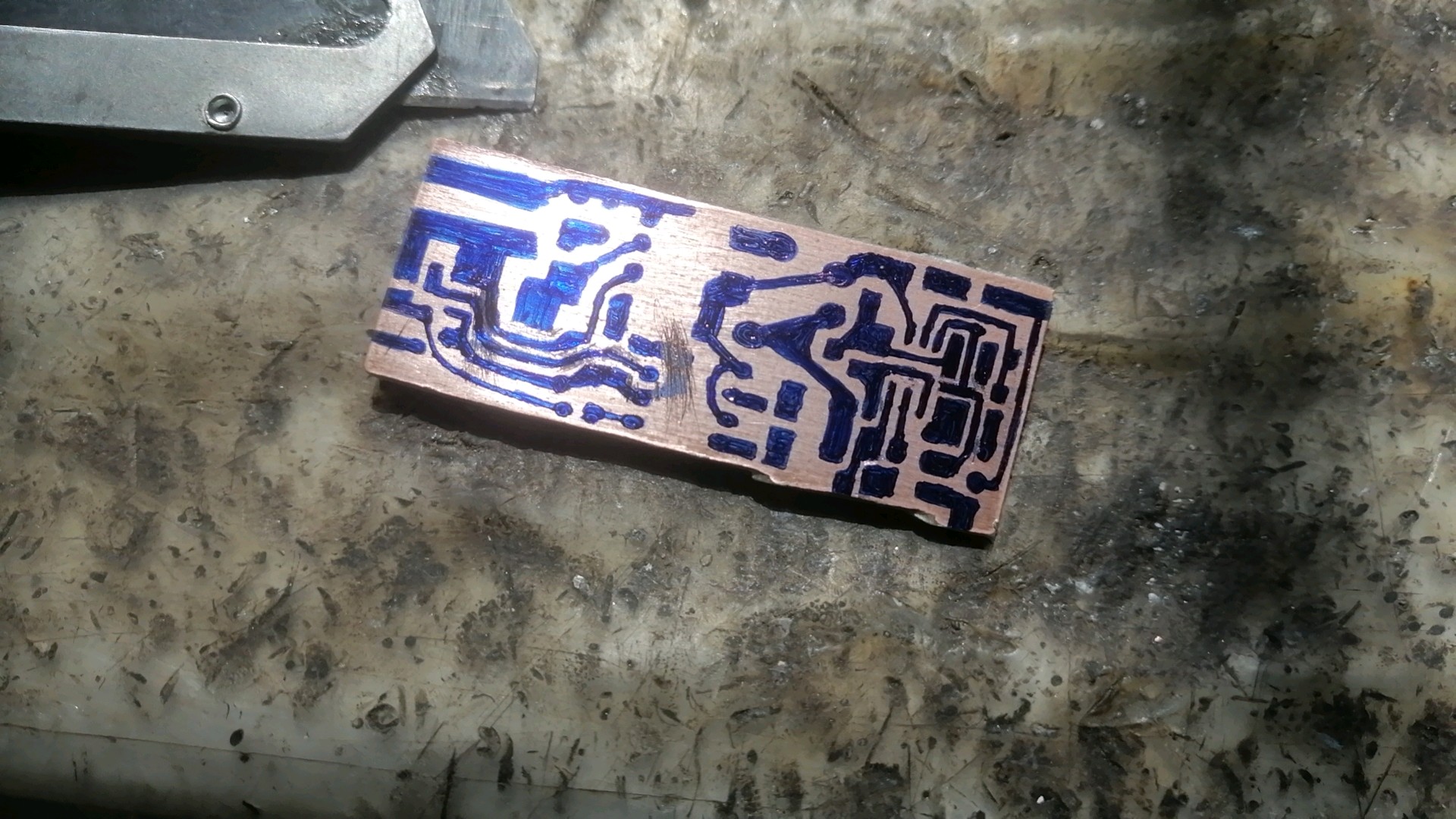

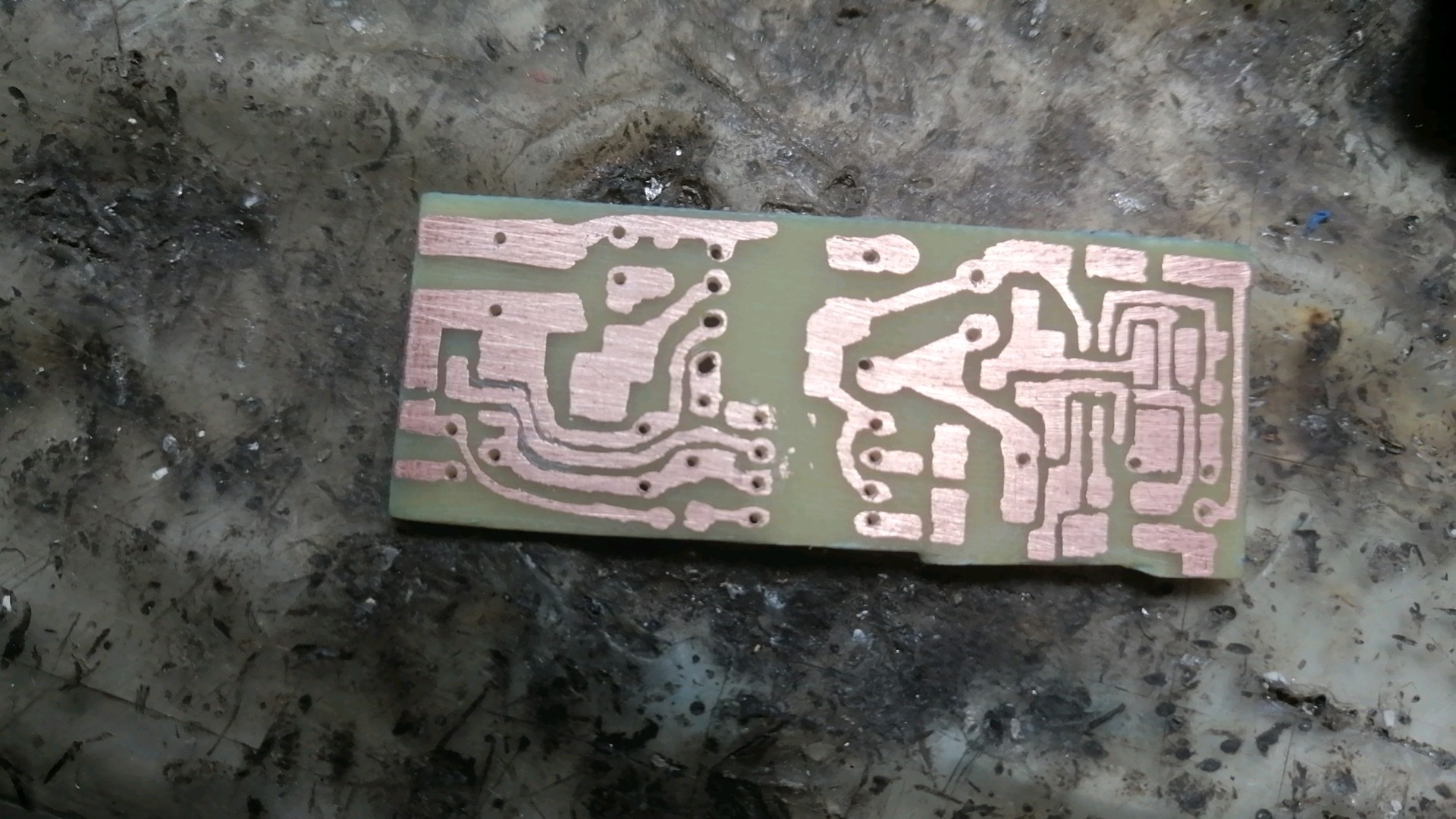

纯手搓小板

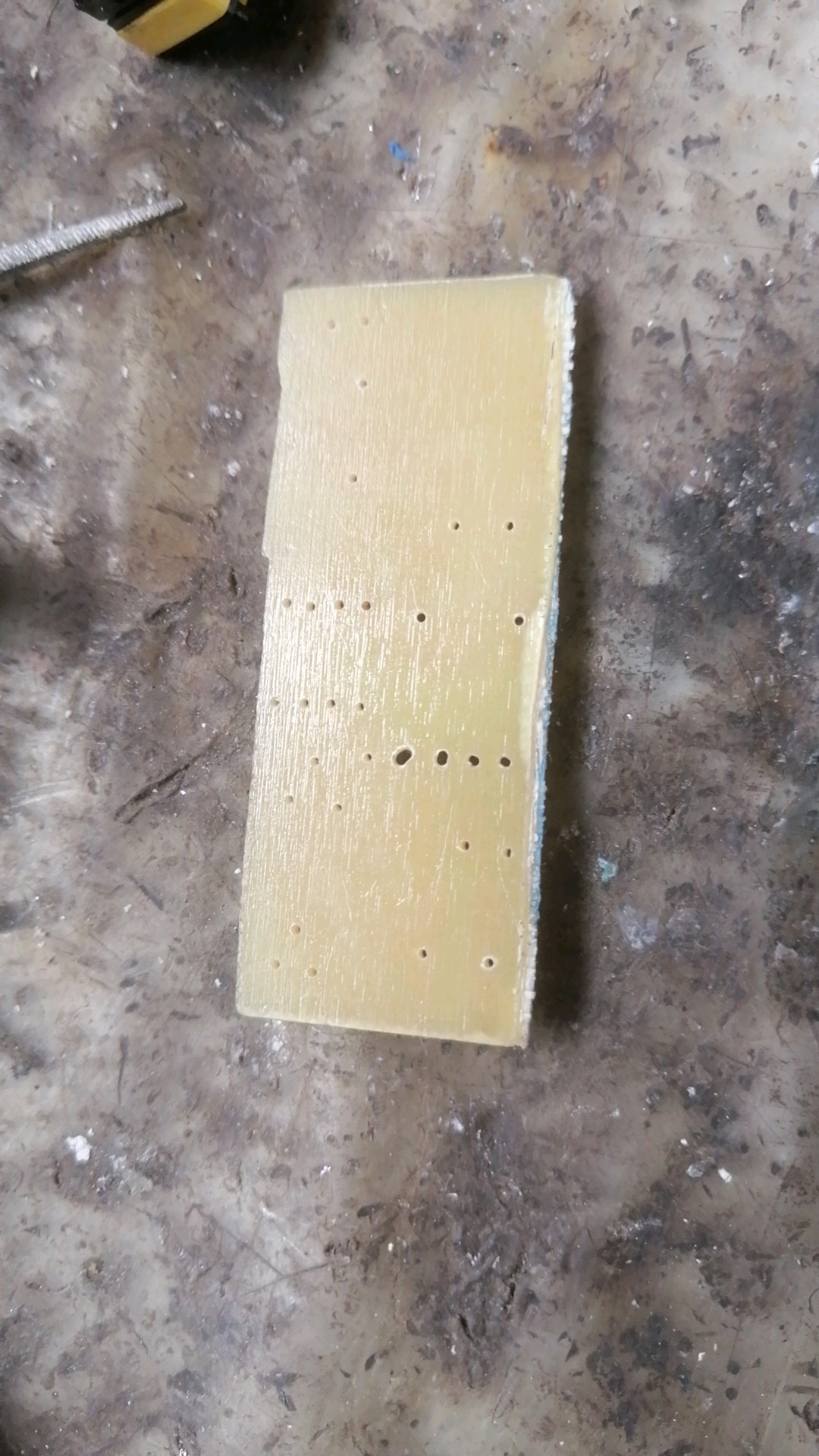

主要是时间比较紧所以干脆采用纯手搓了。用的是以前剩下的覆铜板。

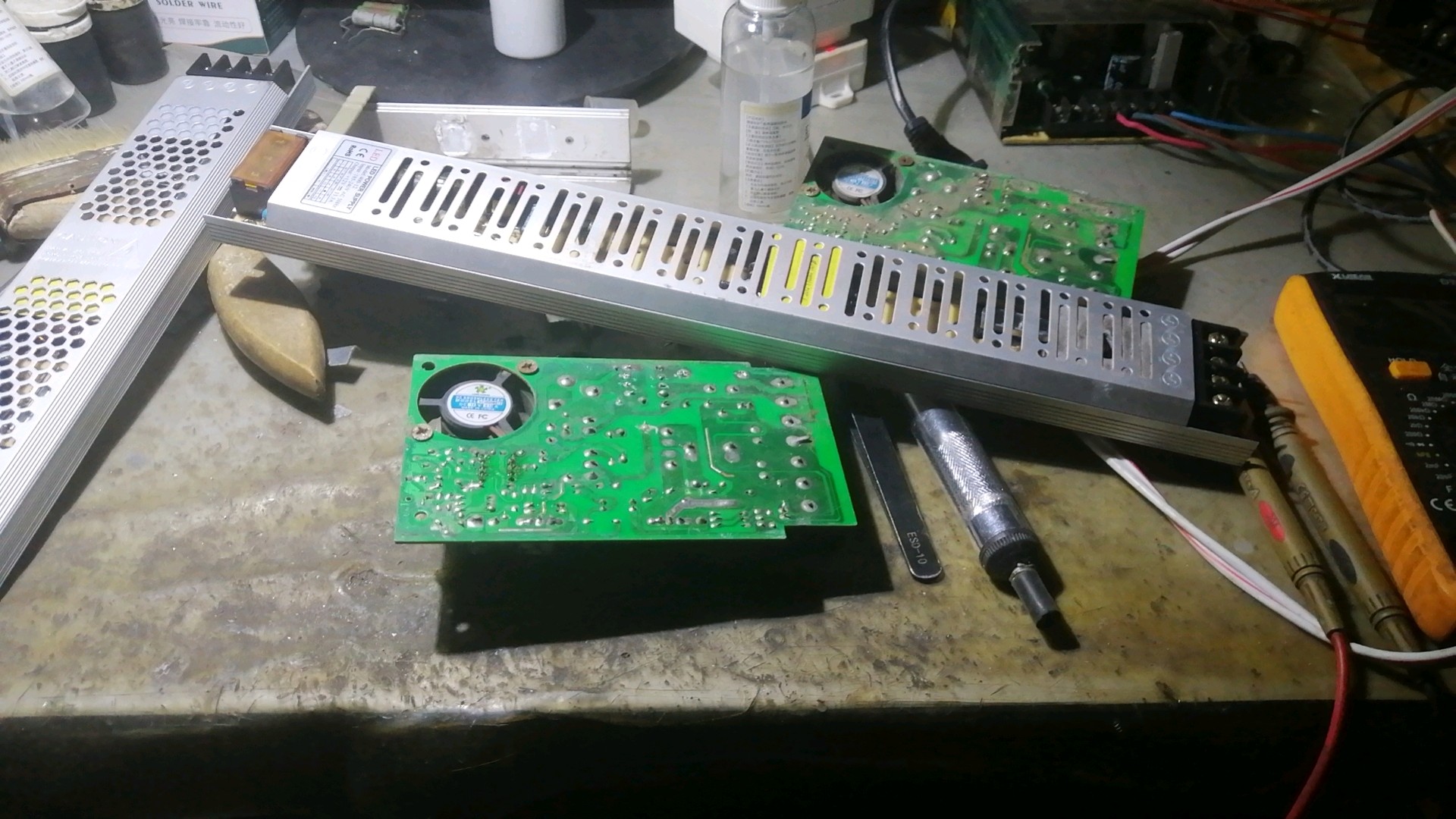

这个电源是真的神奇，说一下这个电源

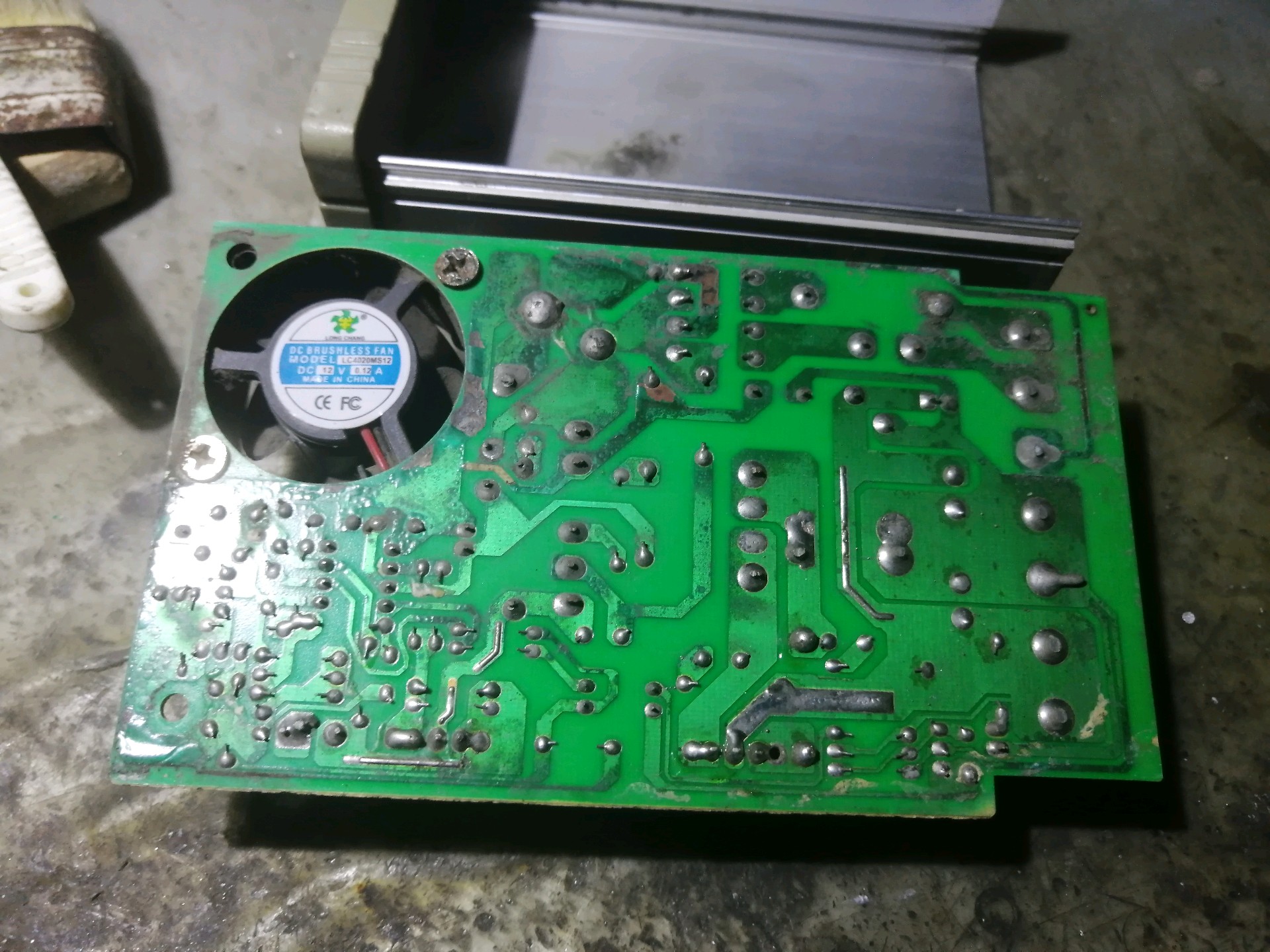

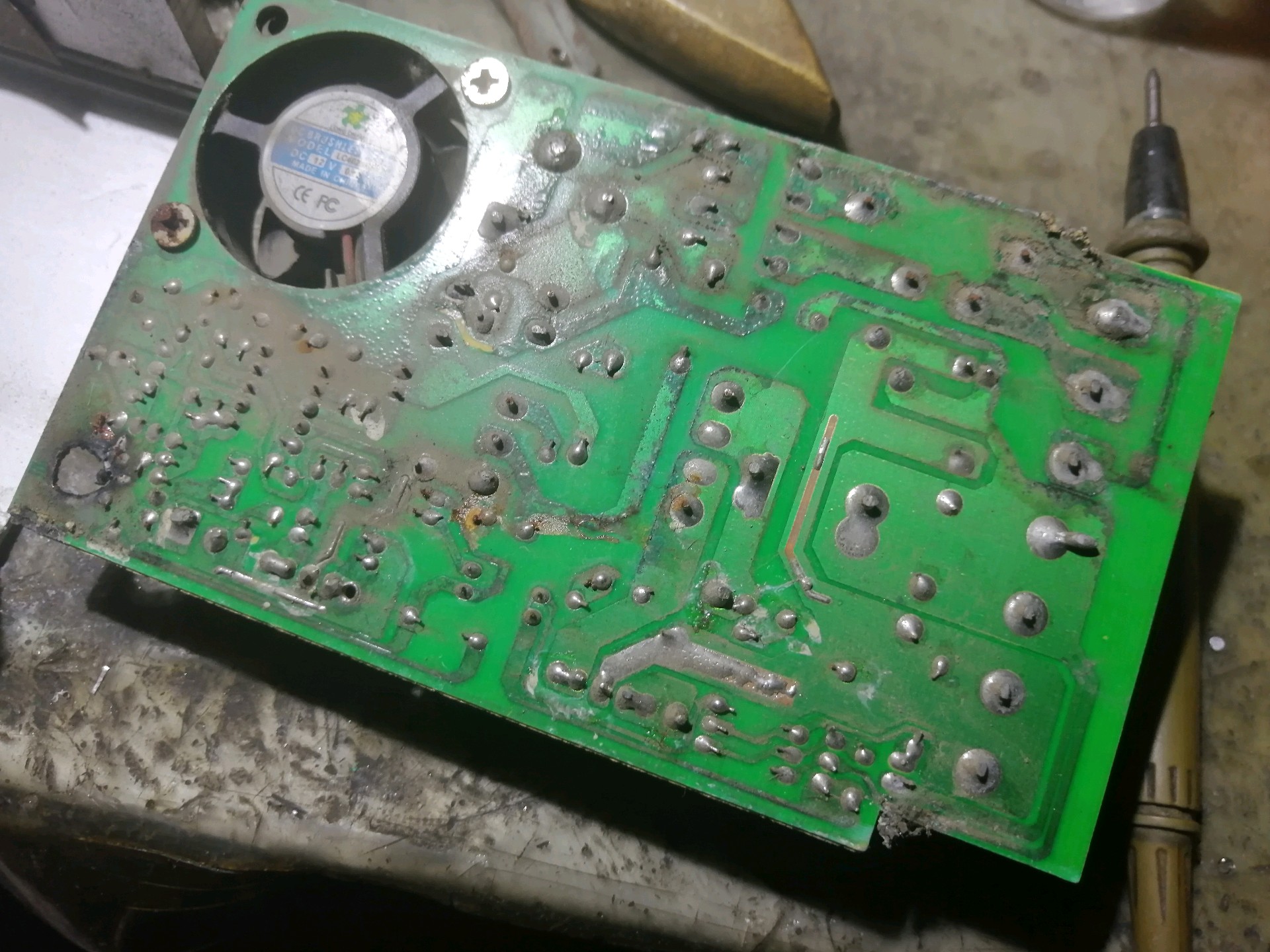

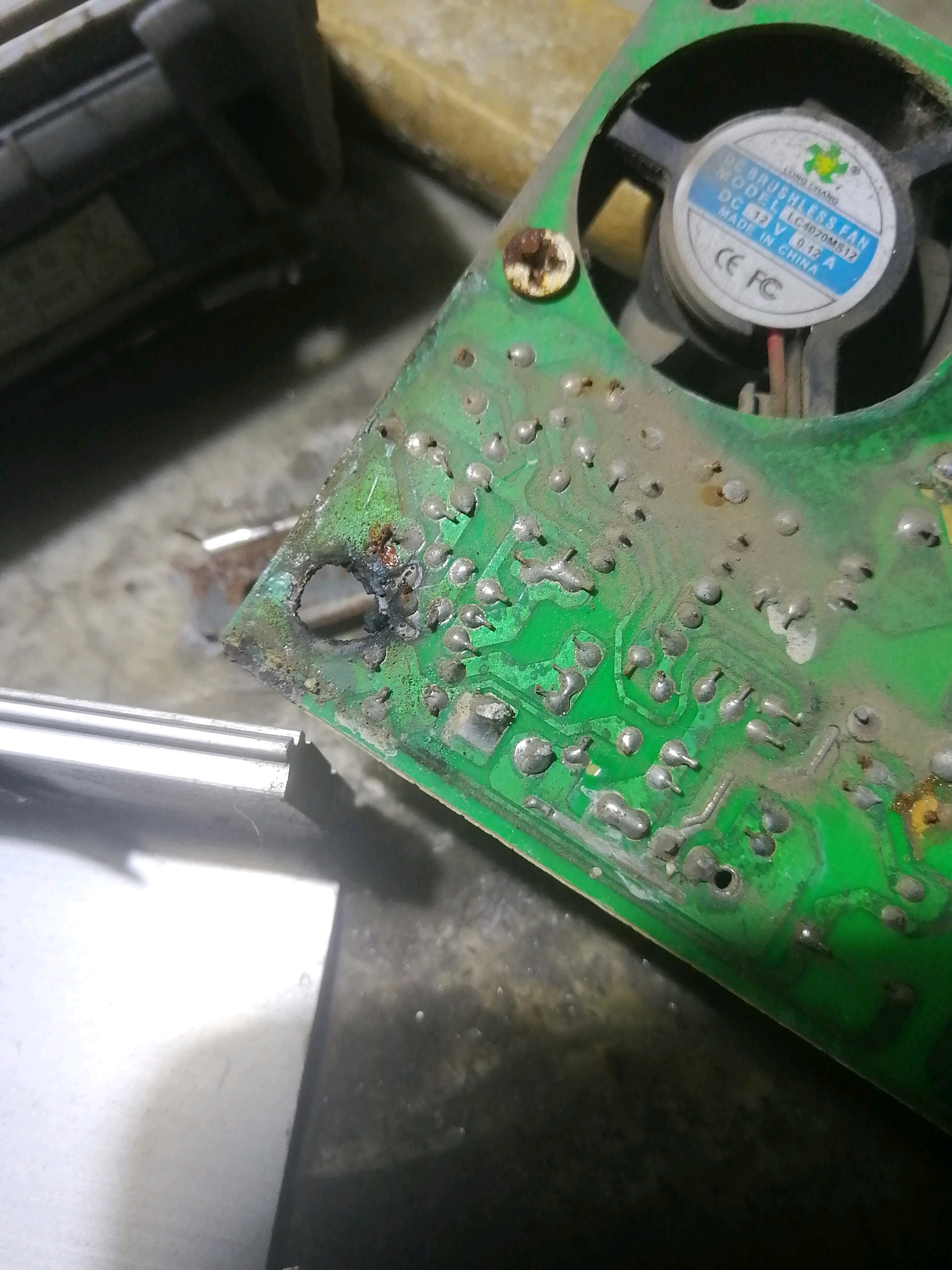

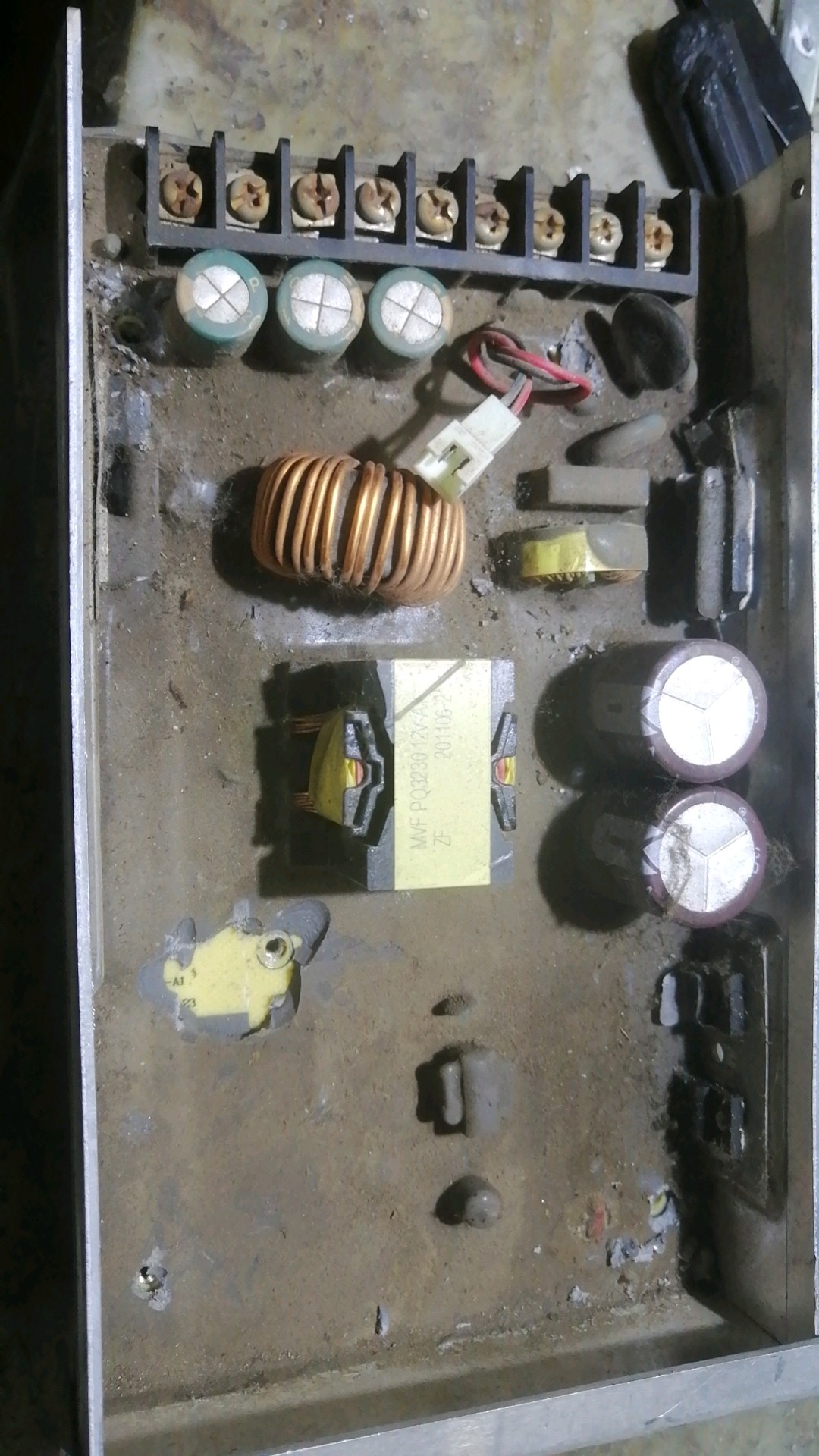

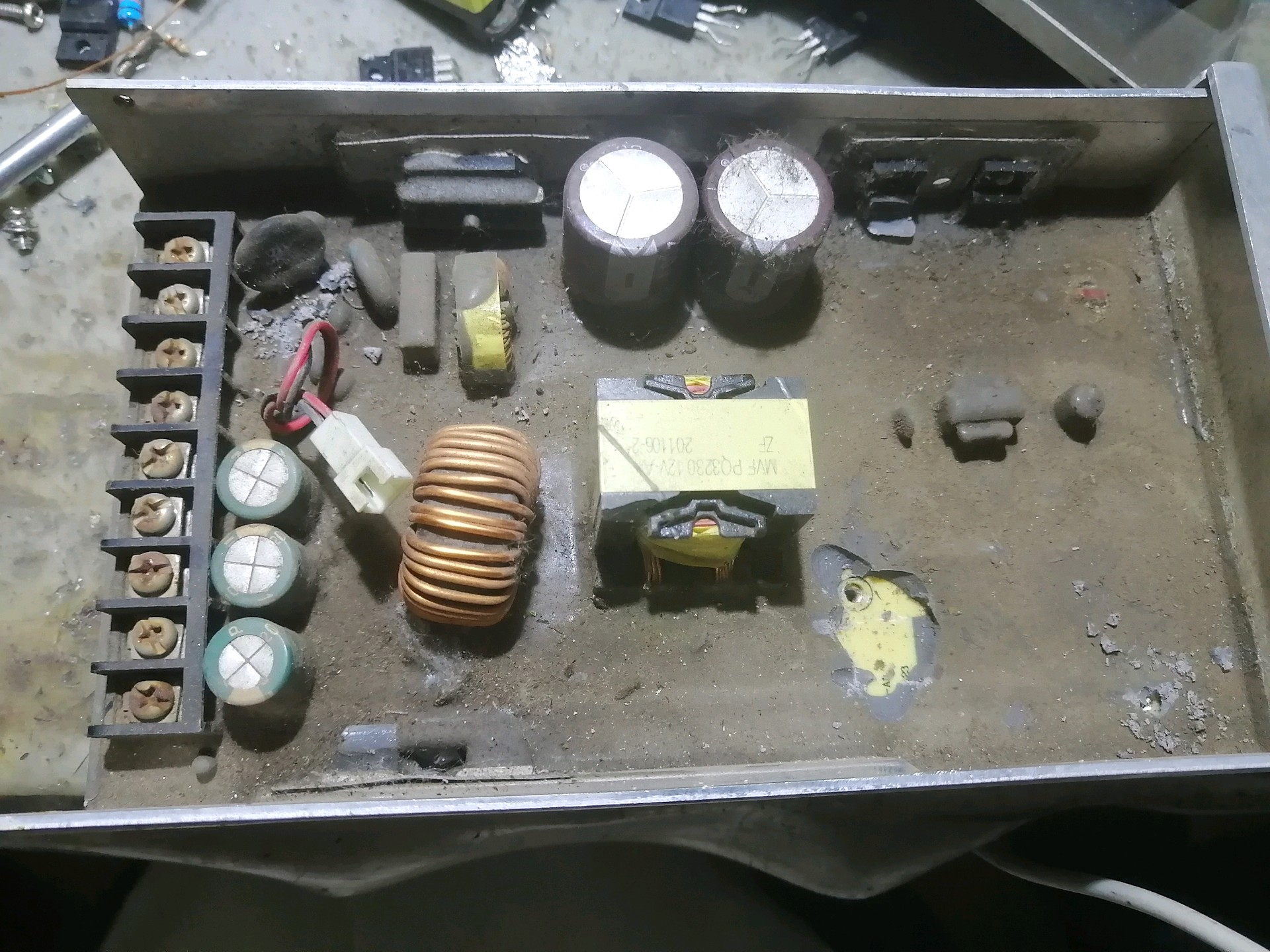

总共13个电源，全是坏的。基本都是通病。没有PCB击穿的都是整流桥二极管击穿导致炸保险。剩下的都是PCB因为没有绝缘漆，长时间户外使用结果PCB绿油腐蚀脱落，然后PCB铜箔也腐蚀了。再加上潮湿和灰尘大，最终在薄弱的地方发生了击穿。首先就是螺丝孔位置，PCB都烧碳化了。当然还有个厉害的设计地方，就是启动电阻300V正极那里离热地特别近，而线又特别细，结果直接炸断。部分电源这个位置直接碳化。

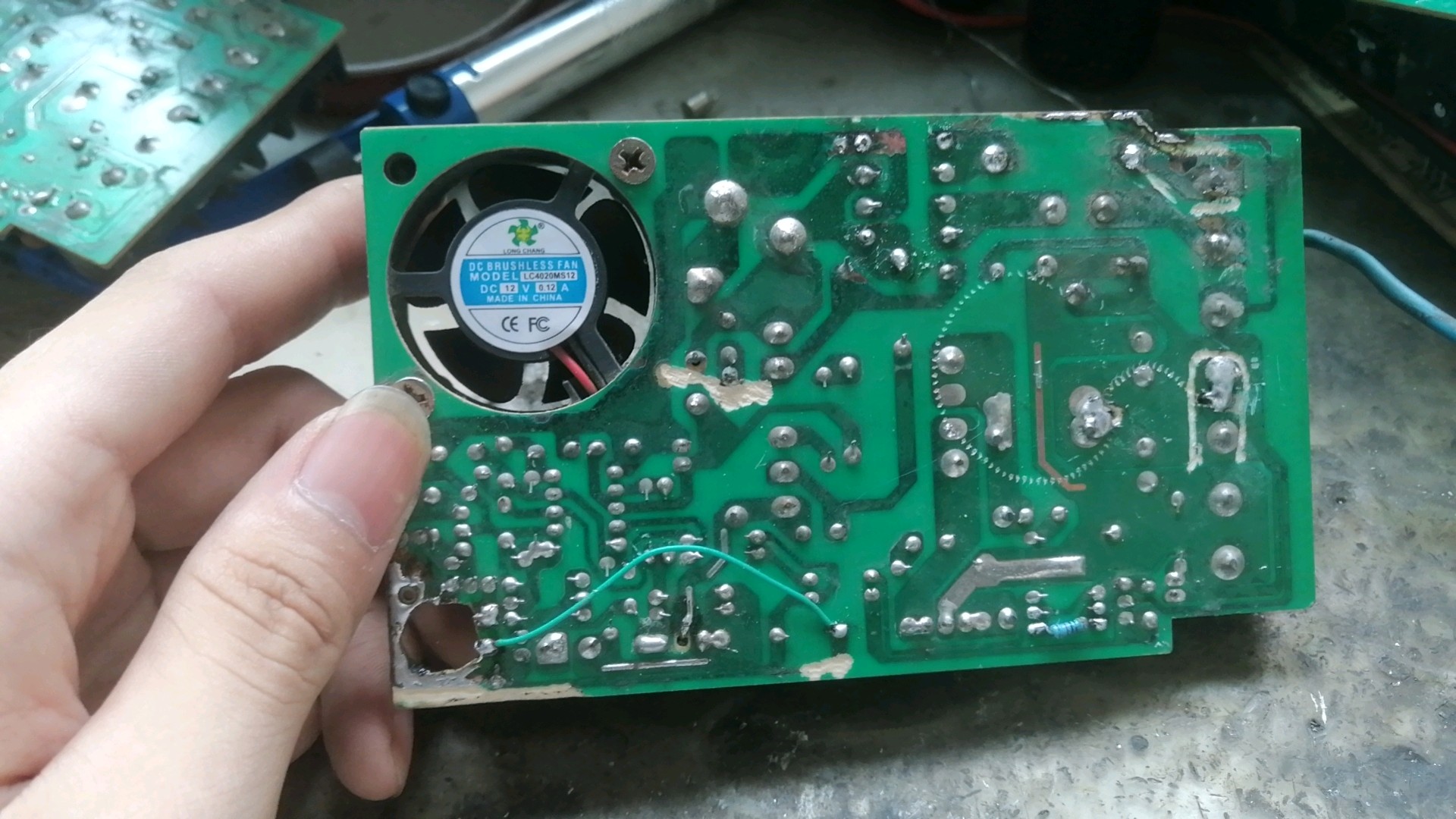

由于给那个客户做恒流开关电源，这个电源非常合适，于是挑了个没炸管的电源，把碳化地方打磨掉，重新飞线，最后板子上涂上三防漆（绝缘漆也可以），最终完美修复。
剩下的未炸管的简单处理了下，拆掉击穿的整流桥二极管，都可以正常工作。很明显二极管参数是故意选小的。

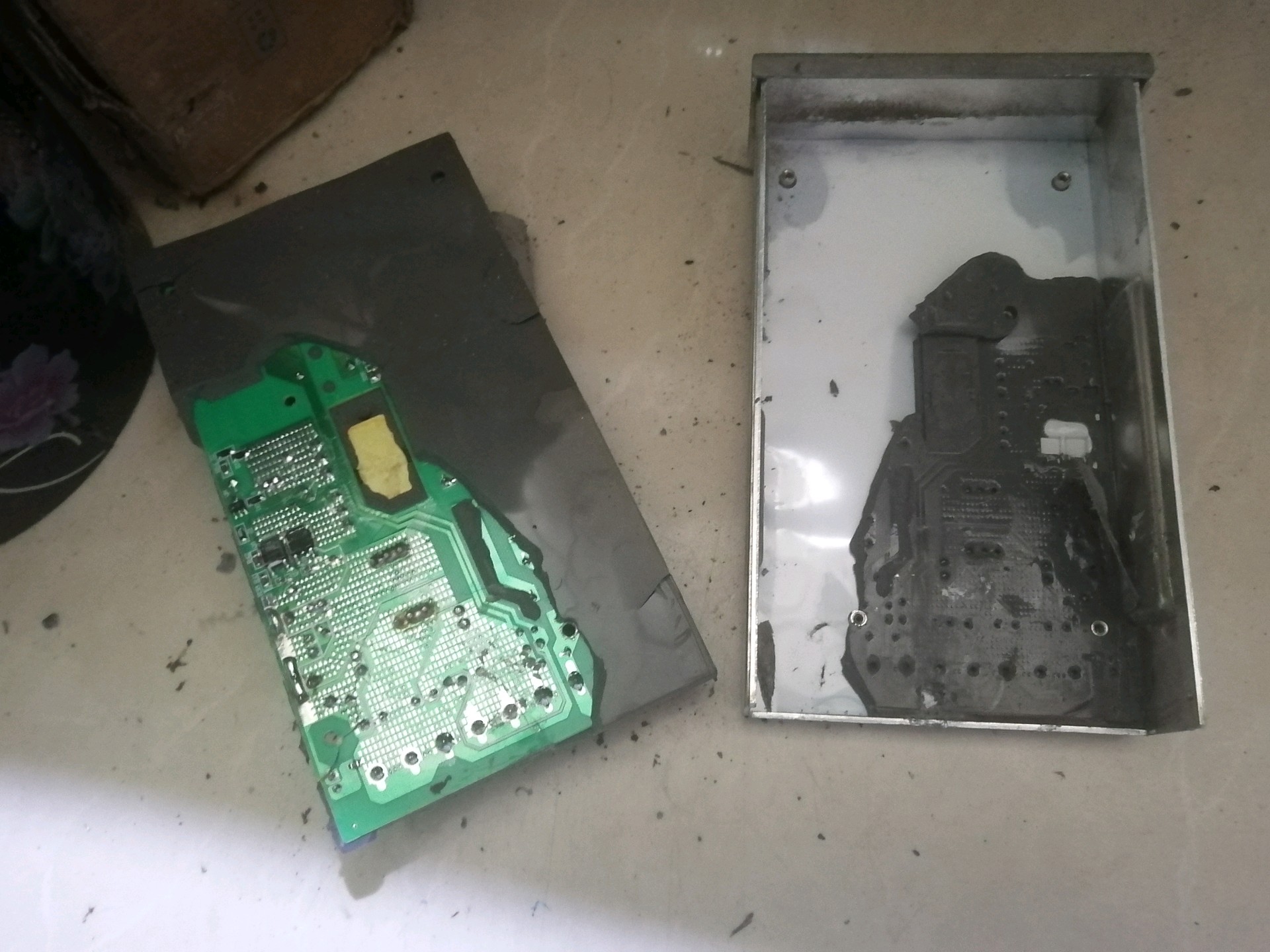

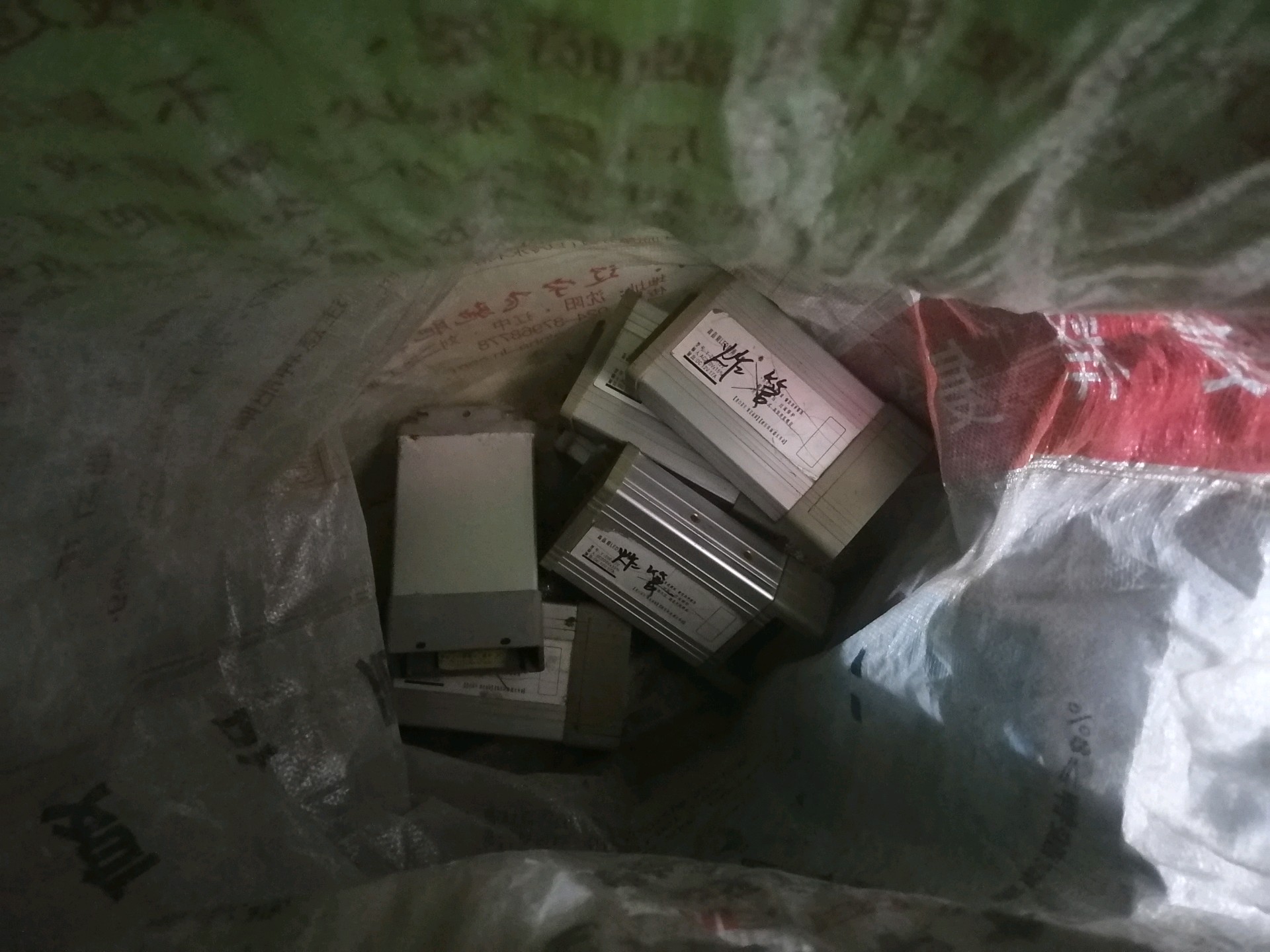

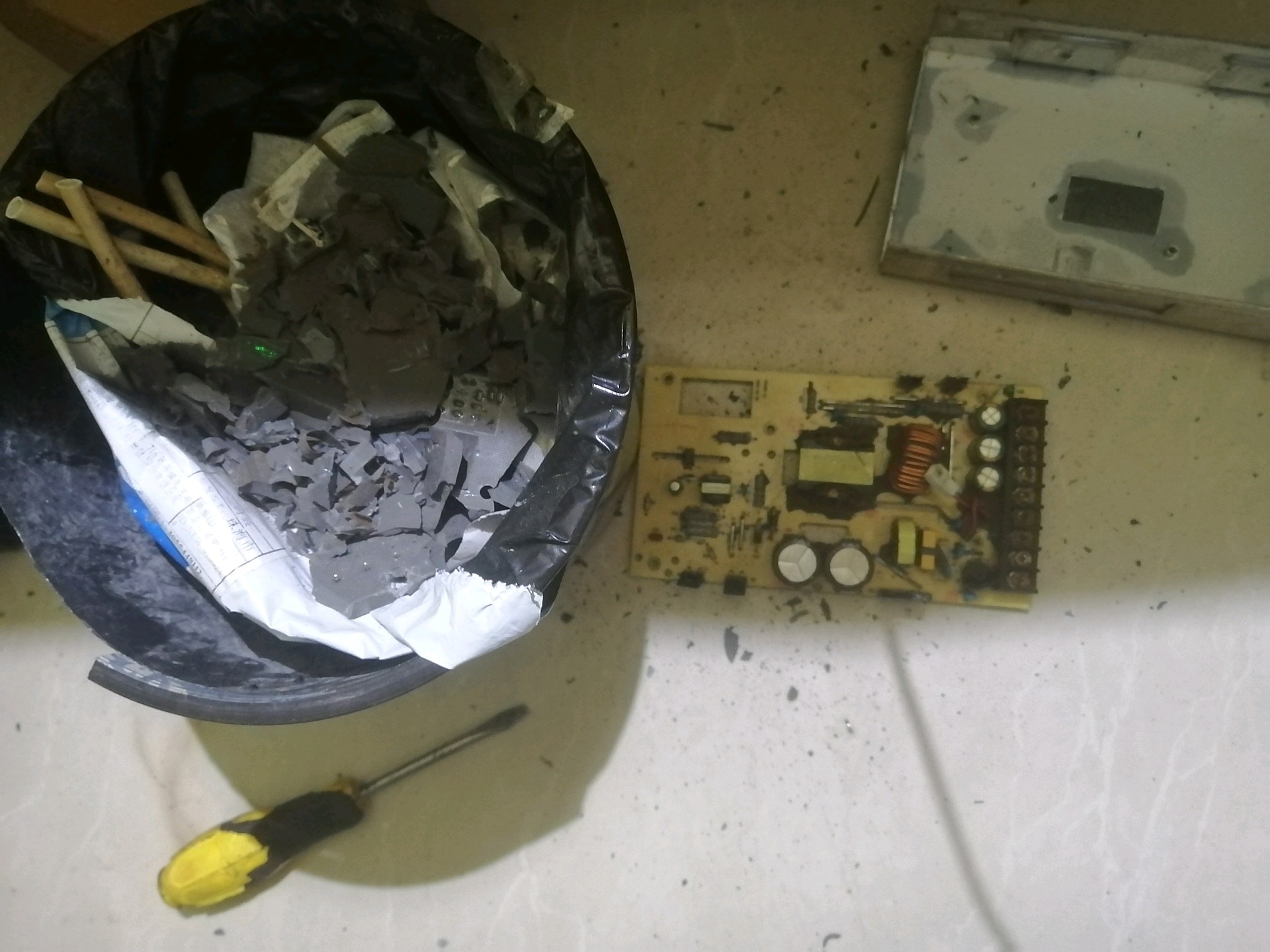

这个电源就直接报废处理。

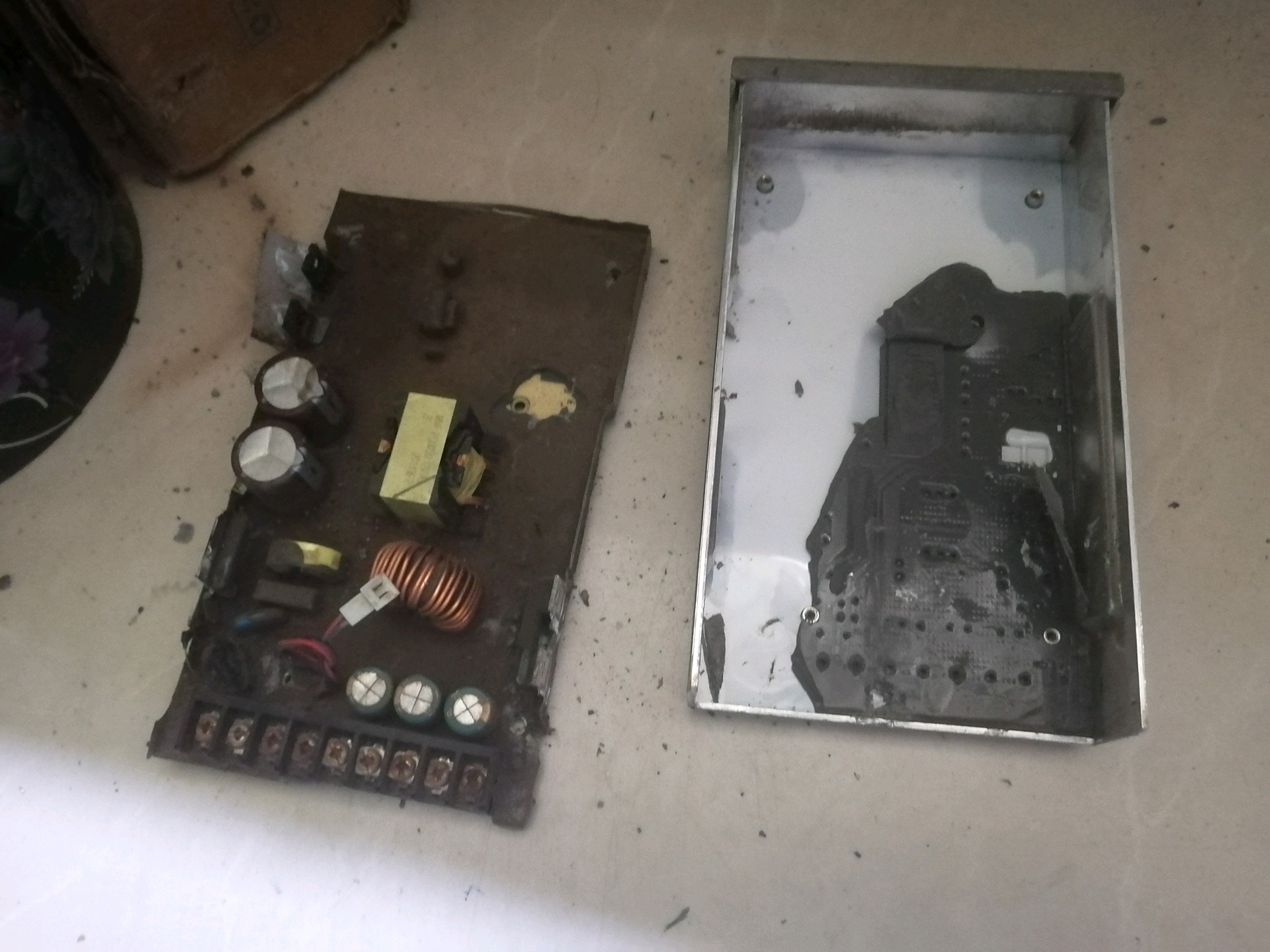

板子彻底炸烂，连外壳也烧个洞。已经没有维修意义了。
剩下的还能抢救一下

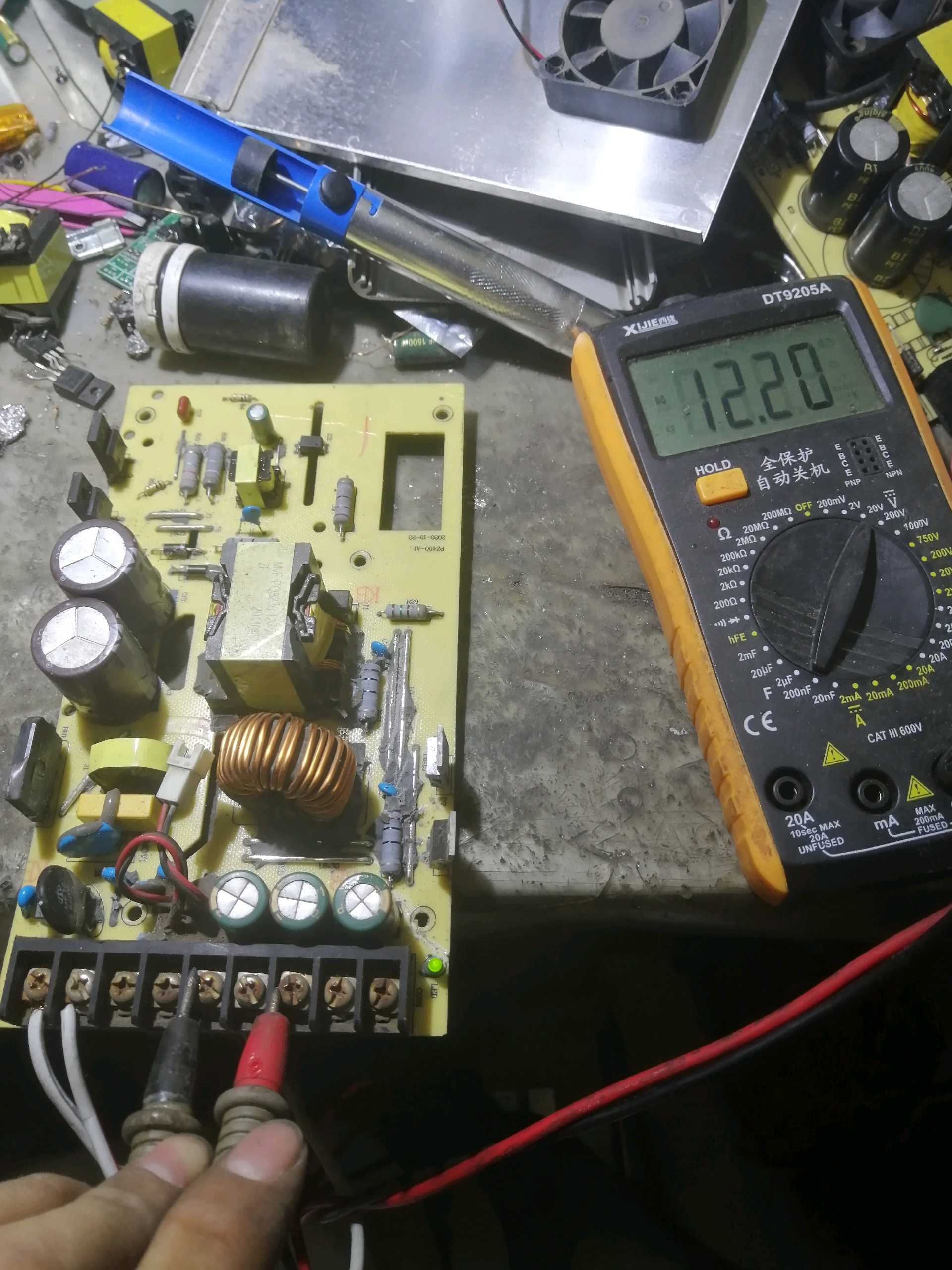

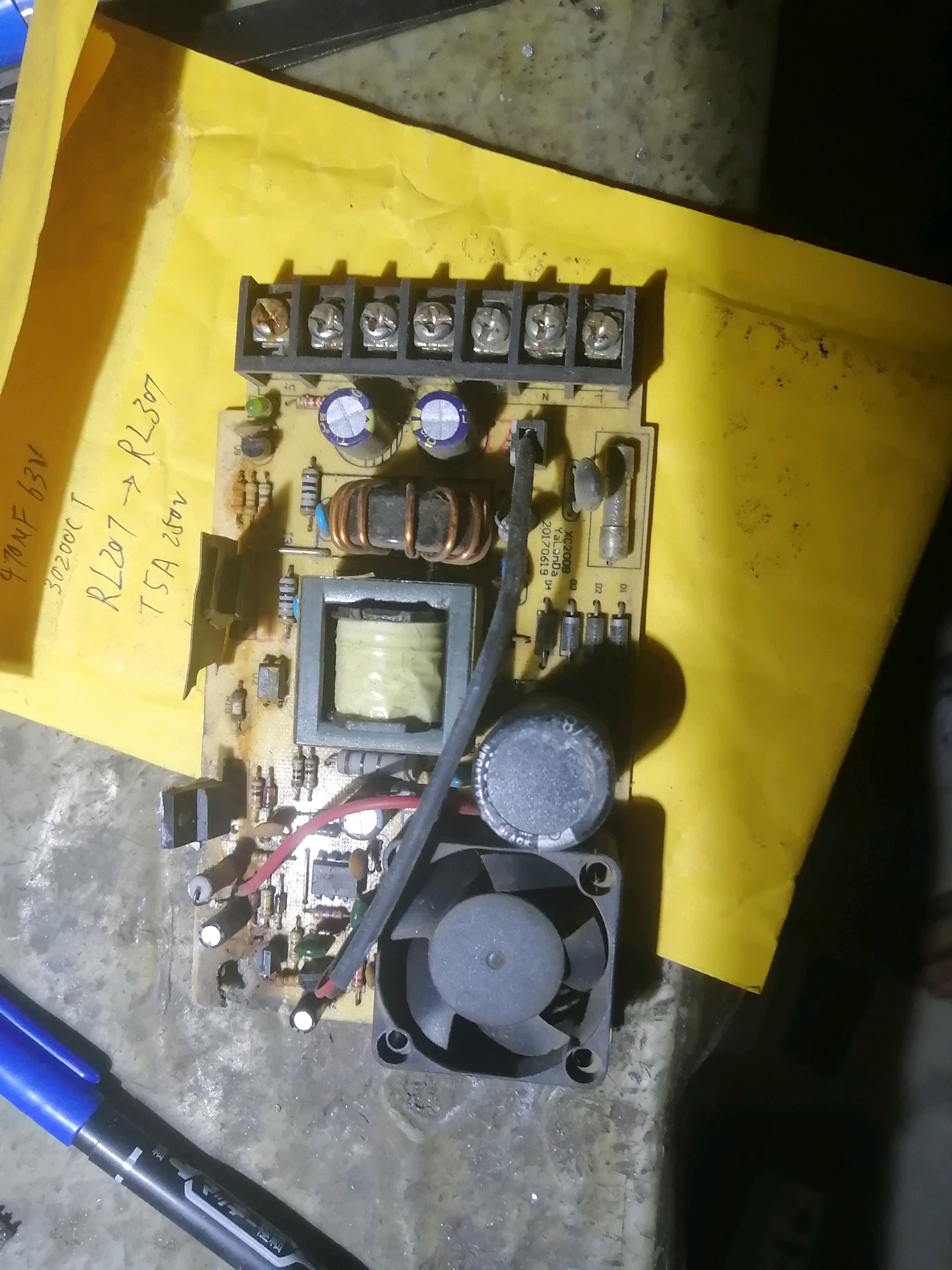

这个是没有PCB击穿的电源，同样还是整流桥击穿炸机。

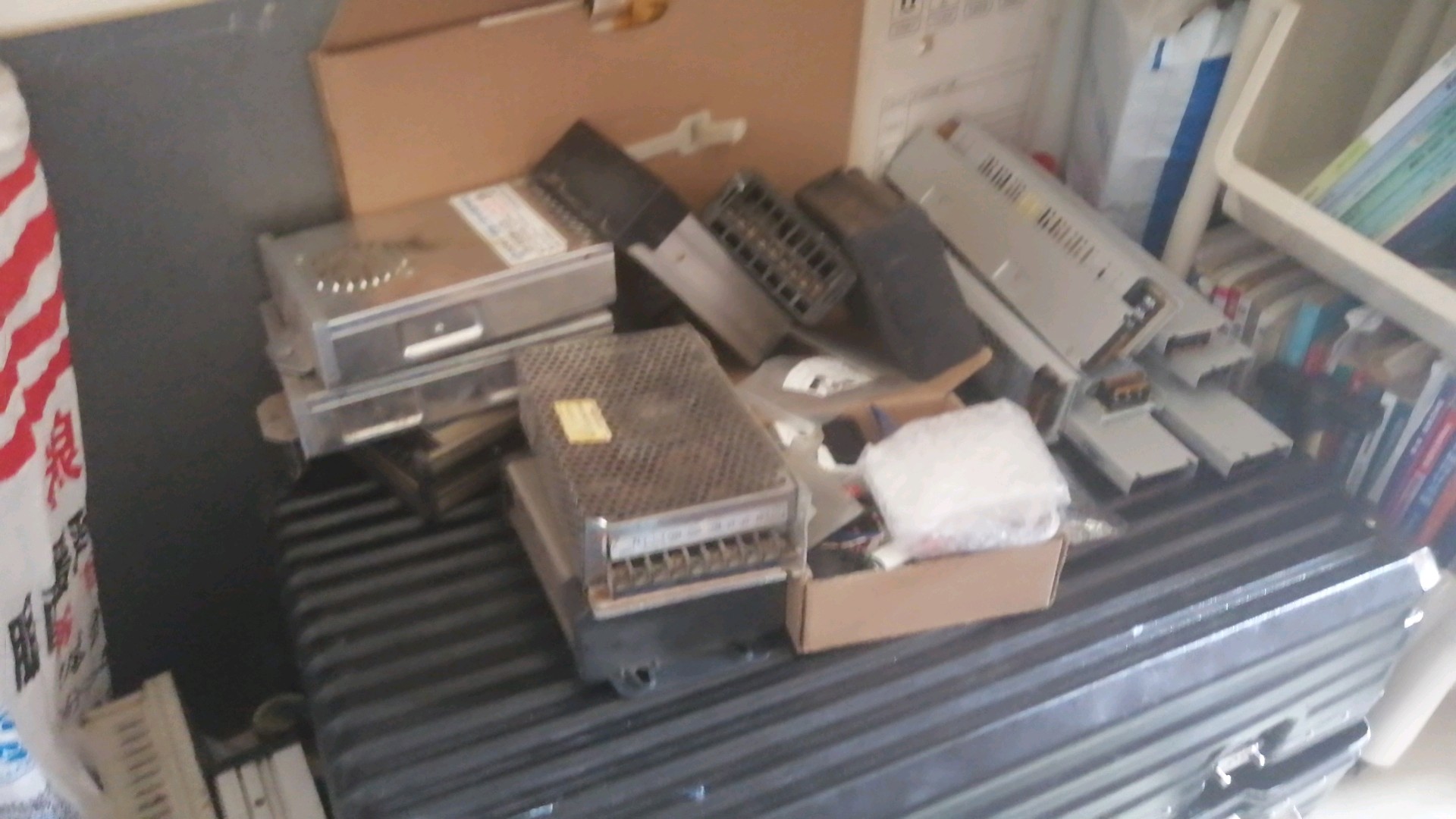

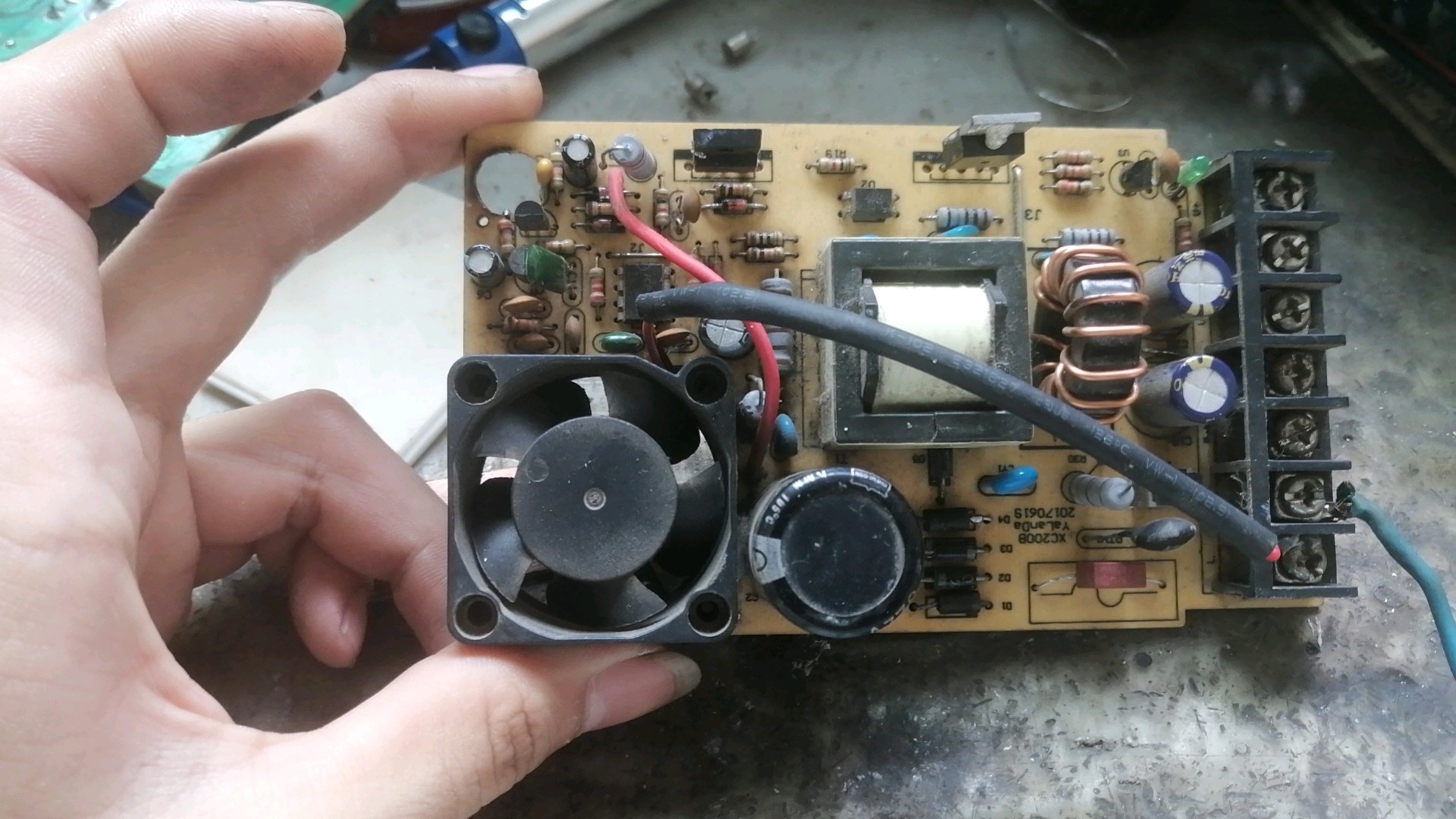

剩下的就是其他电源了。

同样有好有坏。

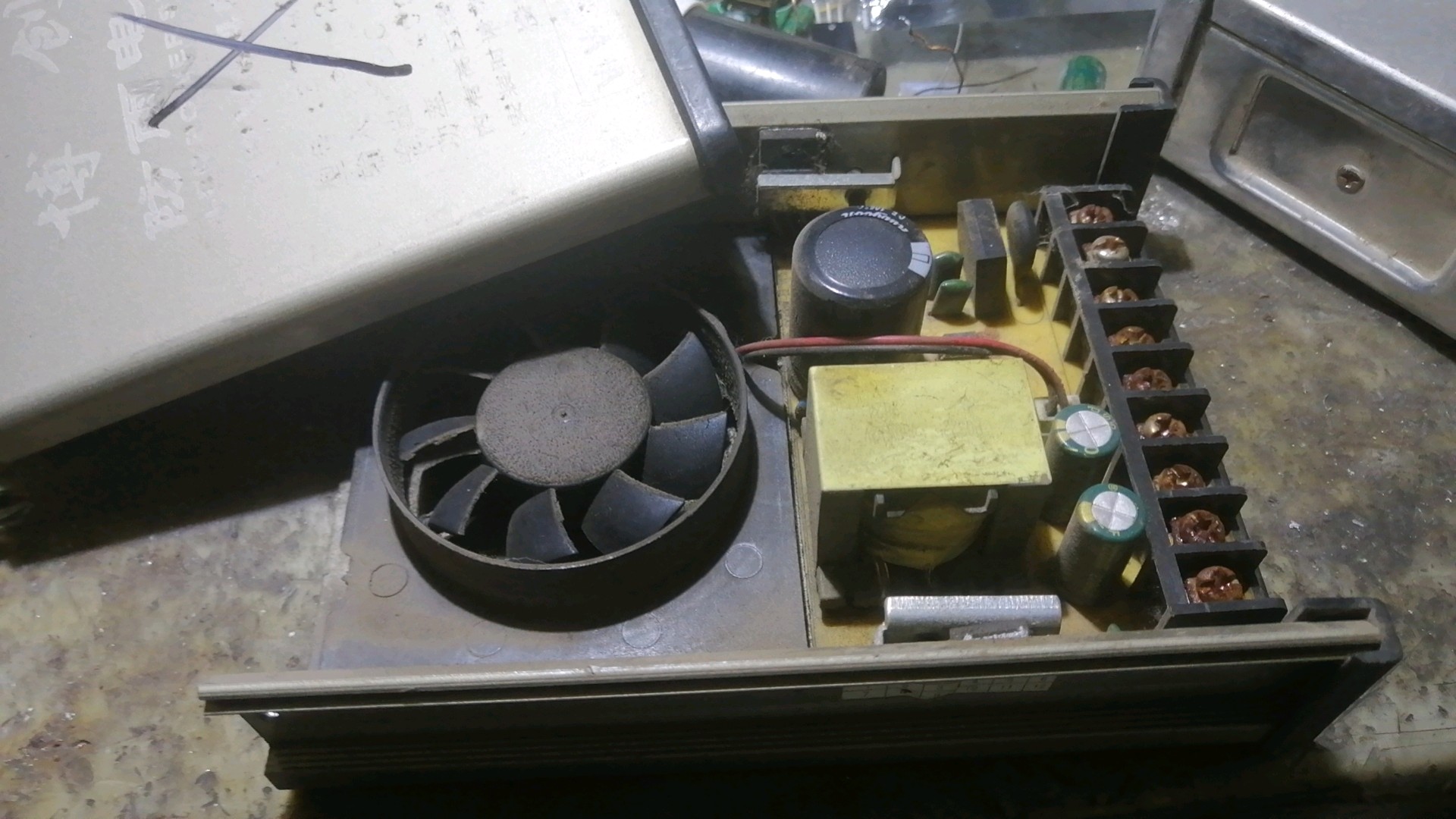

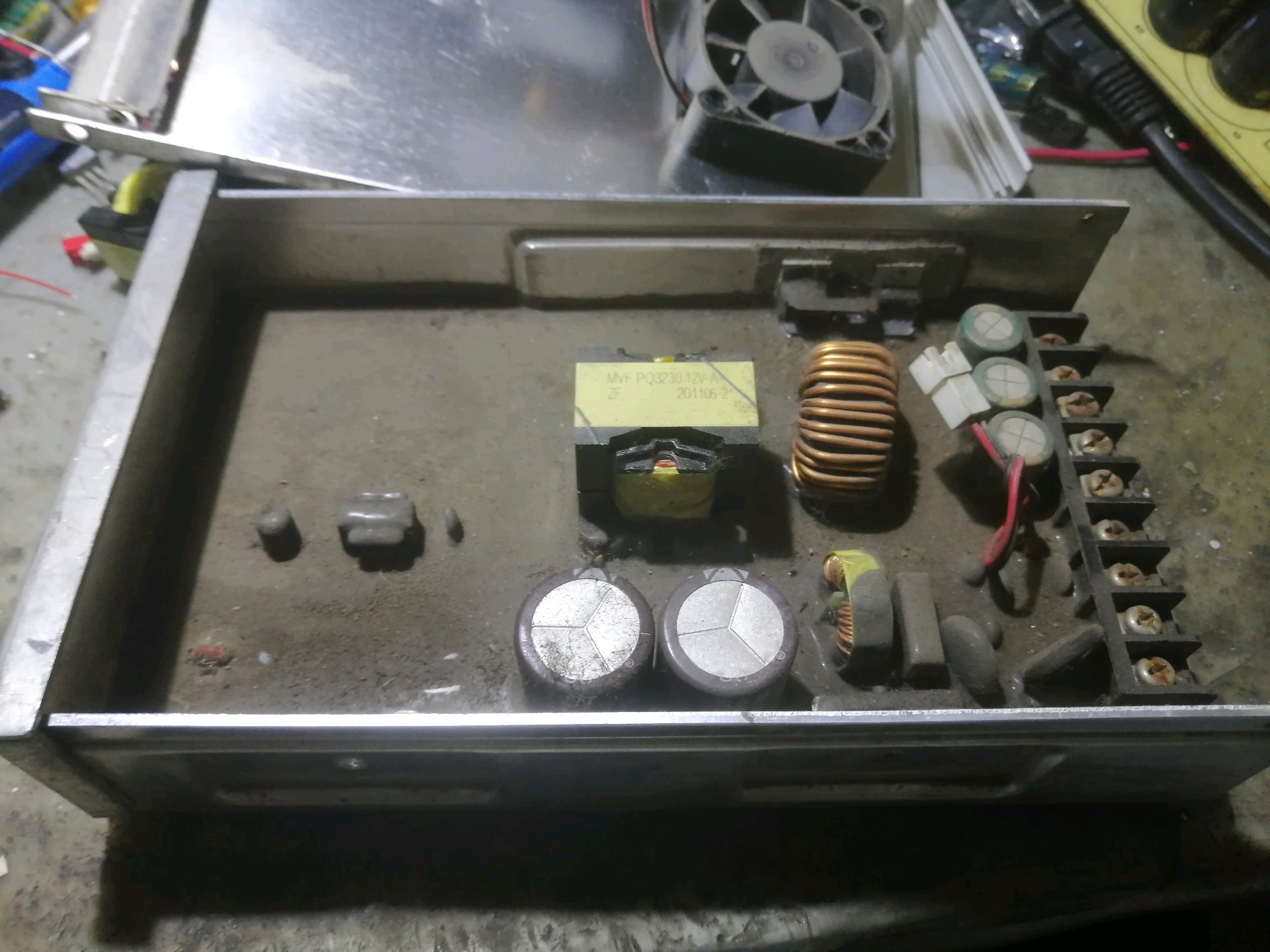

下面修一下这种灌胶电源。顺便拆个假的400W电源。

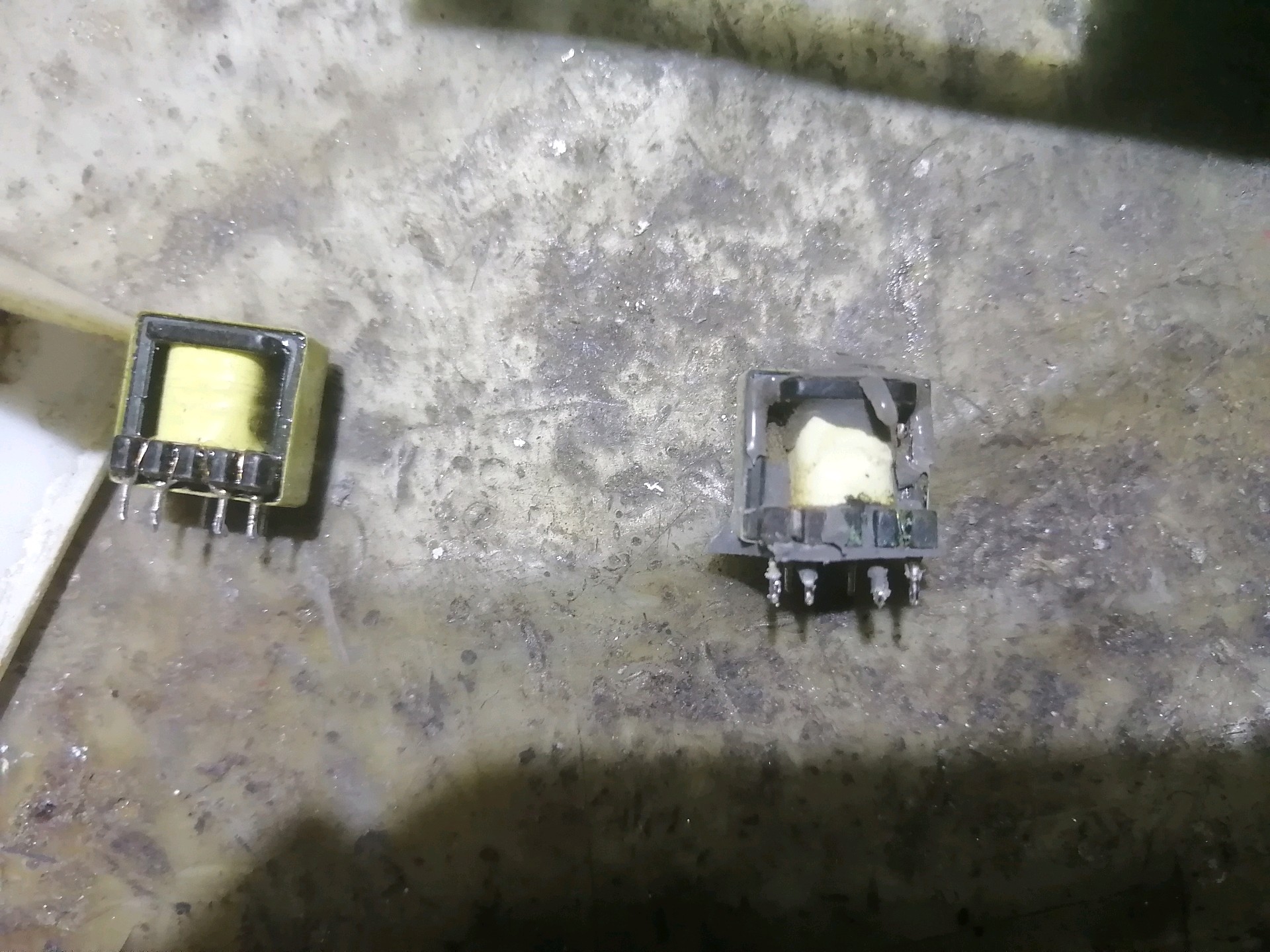

经检查发现是驱动变压器腐蚀损坏更换新驱动变压器测试正常。


但是装好外壳再次测试结果又不能用了，再次检查发现开关管击穿，换新的后依然不工作，开关管再次击穿。这个电源好像是同步整流电源。

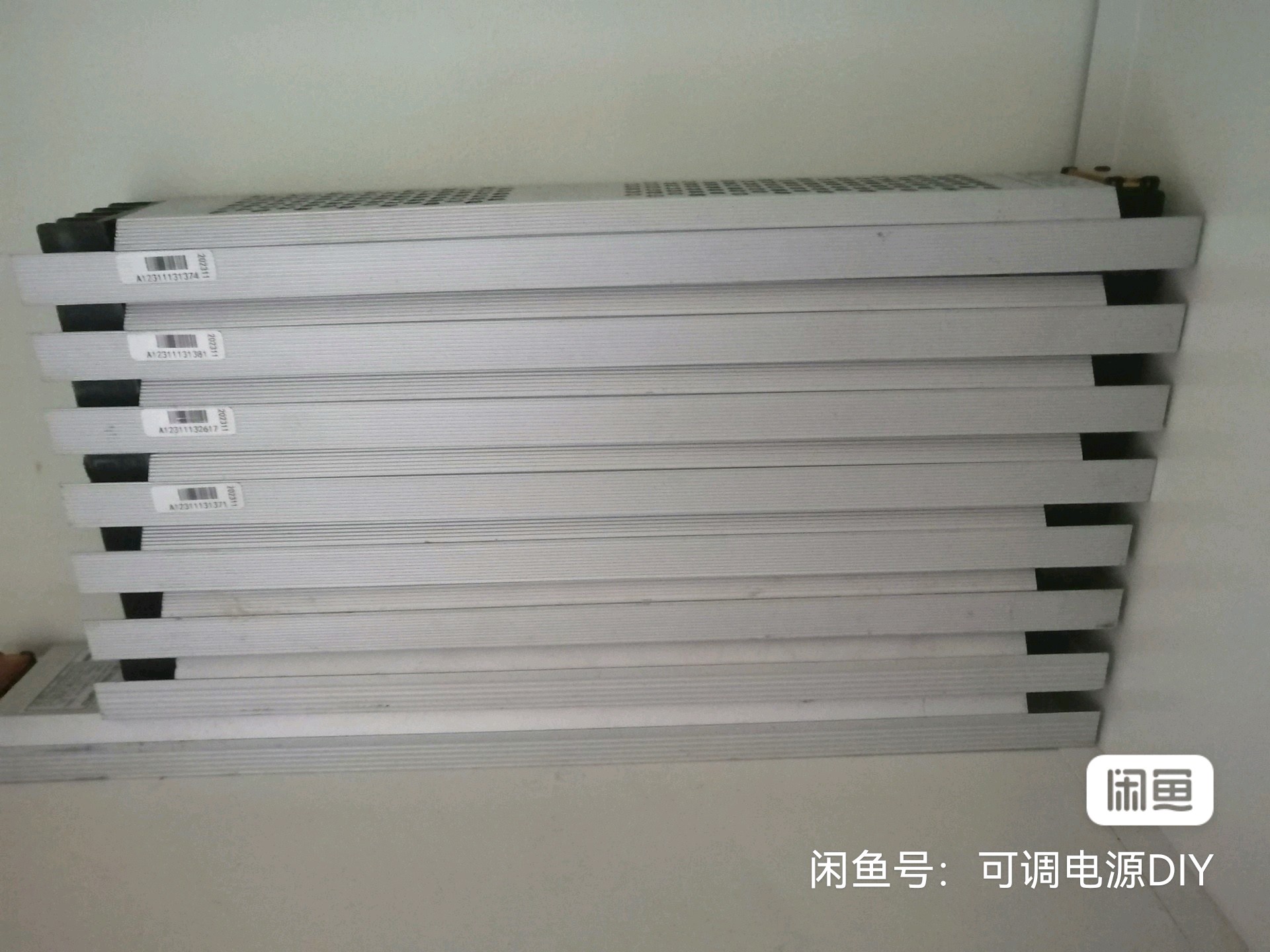

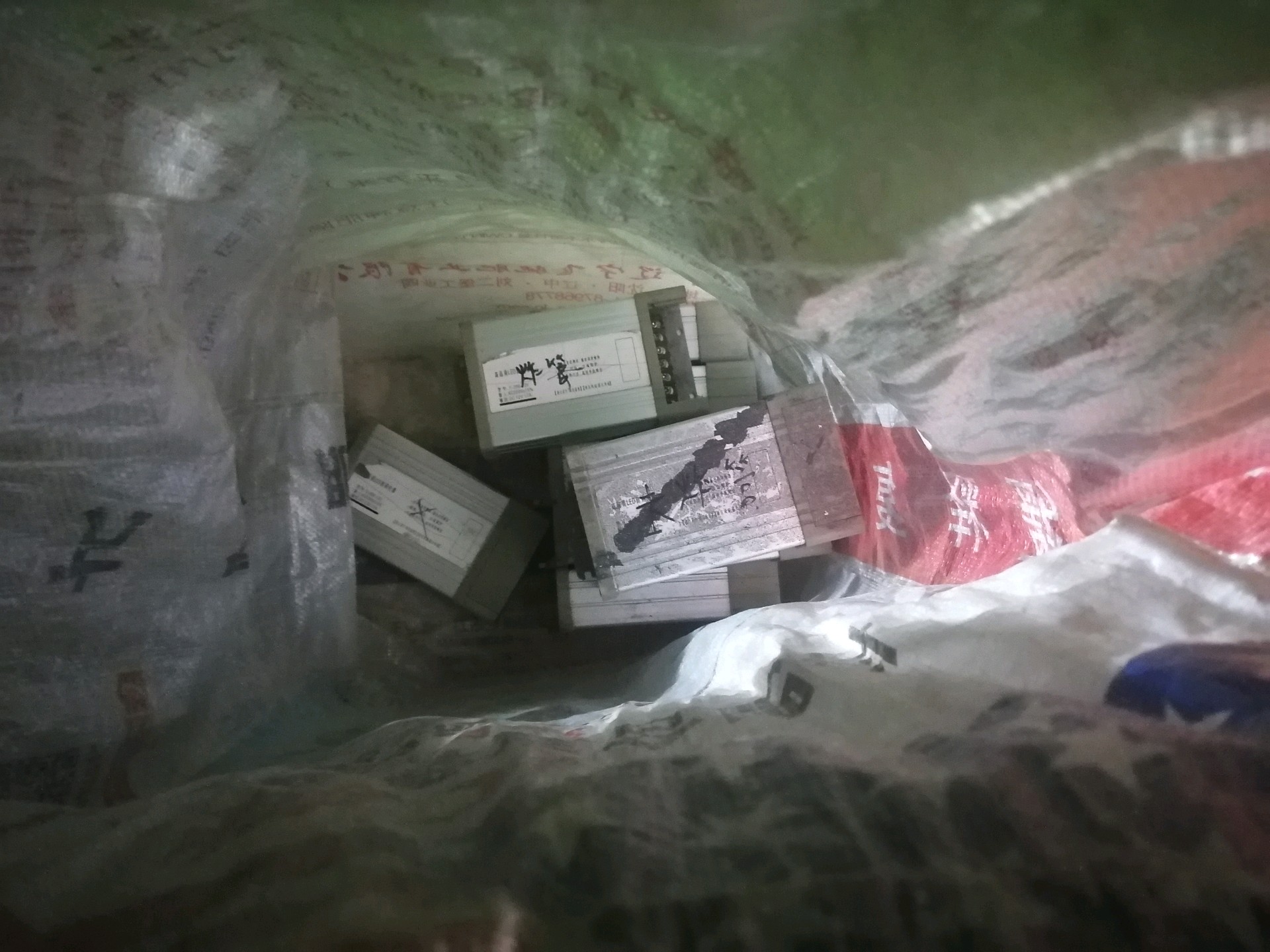

剩下的就是那一堆一模一样的电源了，准备购买原件全部修复。新原件成本15左右还算合适值得折腾一下。


为此我想吟诗一首：
修电源之计划报废电源
作者：神秘的实验室
同批电源，全部损坏。拆开一看，全是通病。做工太差，设计垃圾。经过检查，真想放弃。没刷三防，腐蚀击穿。修复简单，更换原件。处理绝缘，维修圆满。计划报废，不得不佩！
