延续上个帖子, 让我们用CEM5831G做个小玩意.

一开始的设想是像小米人体传感器2一样，做成纽扣电供电.

但在看到cem5831G技术文档中，典型22mA，峰值62mA的运行电流,

再加上无线模块运行时的80mA，那用电池就不再现实，只能用5VDC直供了。


先列出自己想要的功能

硬件上:

1. 体型小, 尽量做到隐藏
2. typec接口, 满足供电和调参, 如果能隐藏线缆更好
3. 最好带光敏和其他传感器, 综合判断
4. 预留io, 给以后LED指示灯/继电器/mos/三极管等的需求



软件上:

1. tcp传输数据
2. 远程调参
3. OTA升级
4. 接入米家或HA



要求不多, 开始动手.

第一步, 倒腾原理图, 然后把元器件的3D模型导出来.

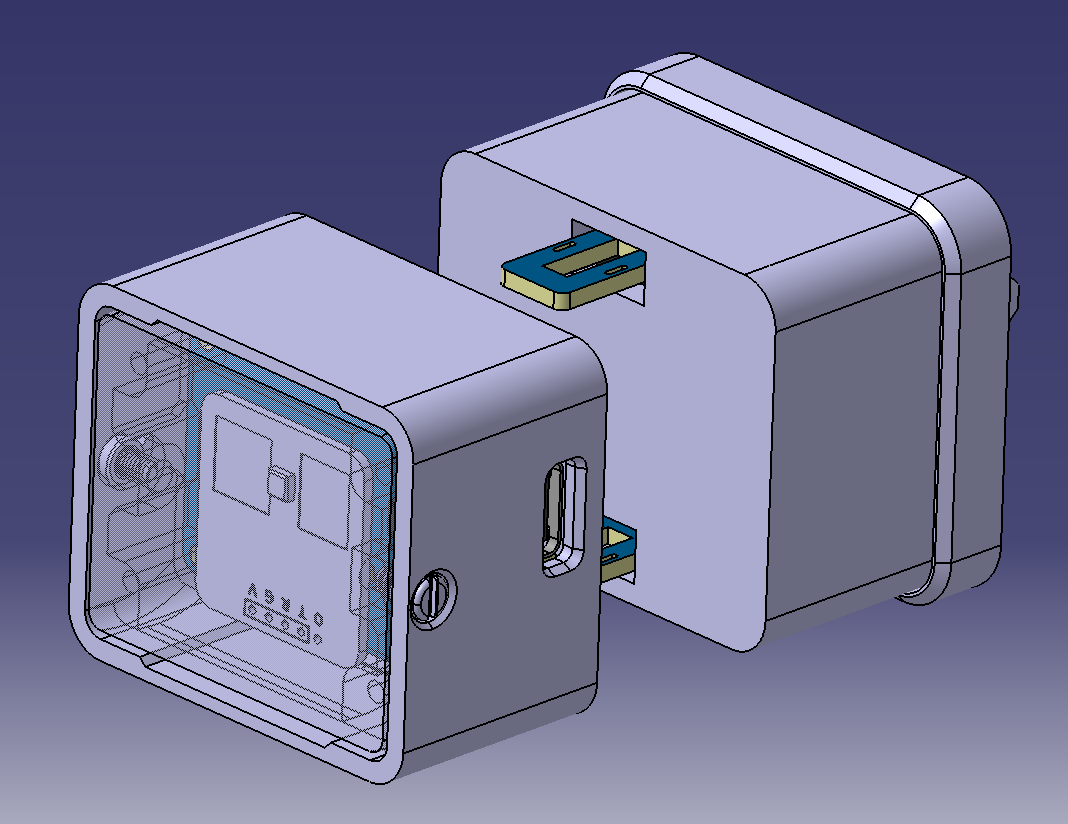

第二步, 设计外壳, 大致摆好元器件, 导出PCB板框图

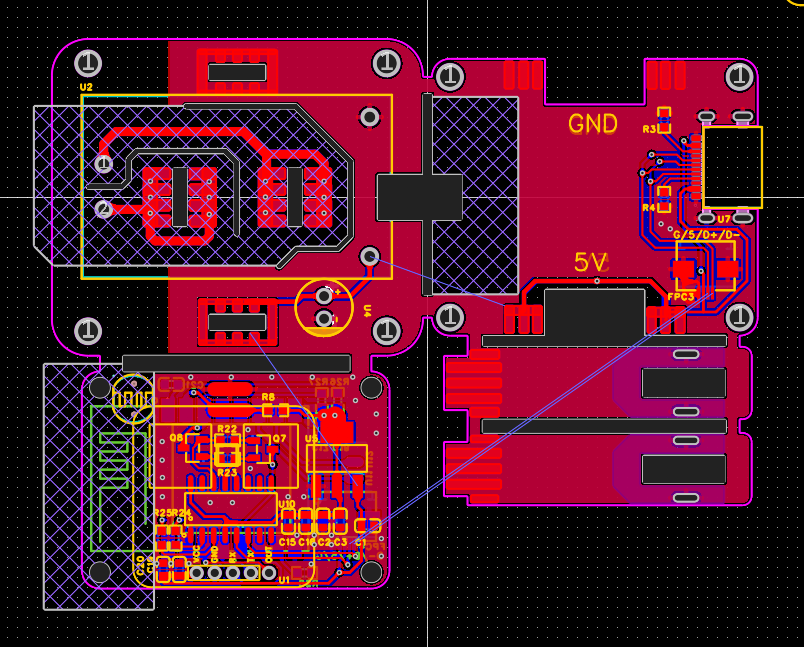

第三步, PCB板框导入eda, 开始摆元件布线

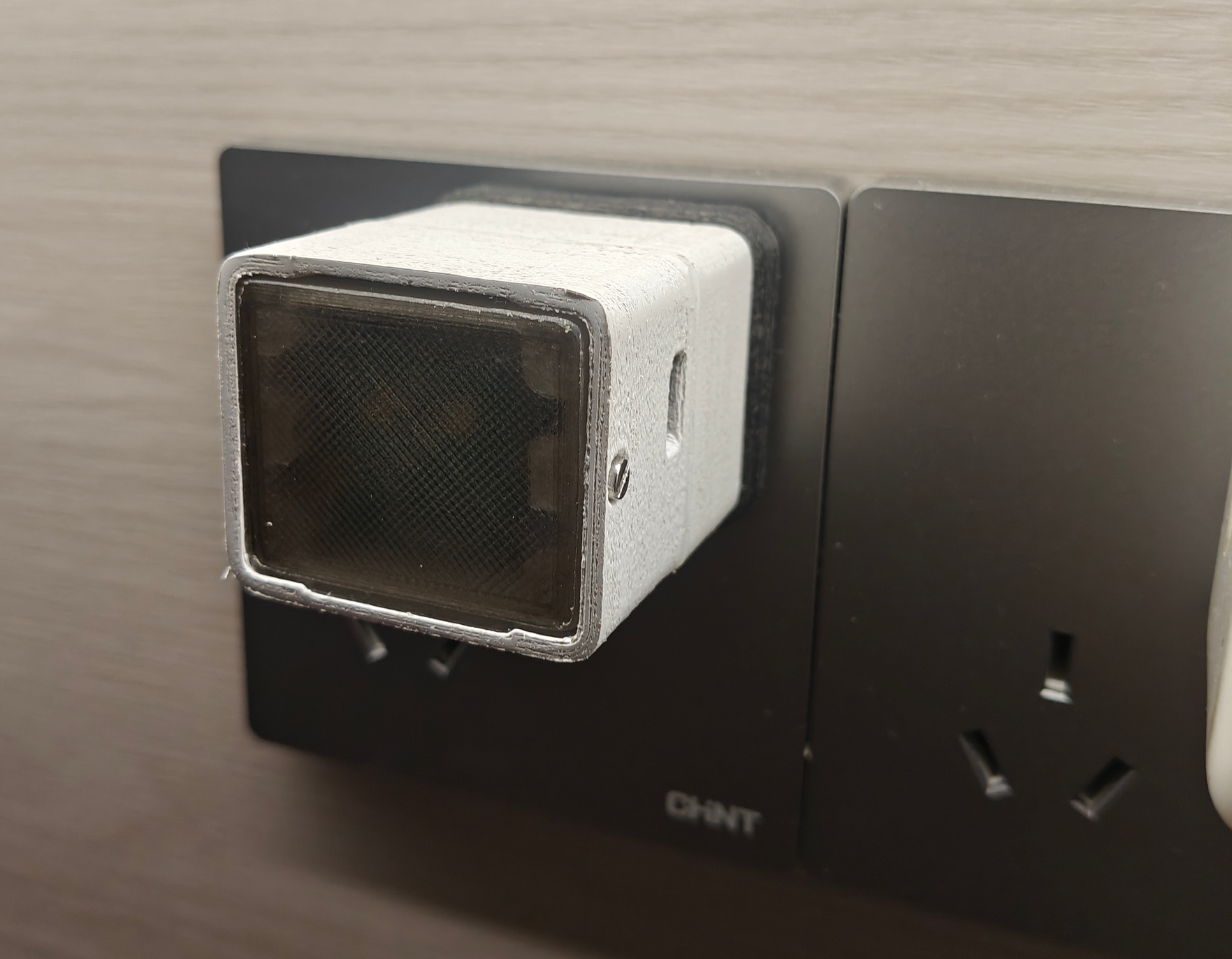

第四步, 用我的泡水过期回收料PETG, 耗时2小时8分打印, 最后,就得到了这个



由于画外壳时, 没有意识到雷达的感应范围有多大, 做了角度微调设计, 后来测试发现完全没有必要, 雷达能达到直径7米的一个半球体感应范围, 简直不要太爽.



为什么要用8266，别问，问就是结实耐造便宜实惠且我库存多 作为一个三无电子爱好者（无资金/无技术/无人脉），摸到啥用啥，不挑~~~



至此, 硬件暂时结束, 然后就轮到漫长的软件编写, 调试测试周期了, 这些留到下个帖子再水桀桀桀~~~
