由于打算制作一个大功率多孔独立控制快充充电器，如果采用现成开关电源不仅体积太大，而且作为一名DIY大佬，如果采用成品根本无法体现出自己的技术，于是结合之前拆的正激电源抄下来的图纸，干脆自己设计一个24V400W小体积大功率的开关电源。为此拟订了多种电源设计方案，最终采用了单管正激方案。

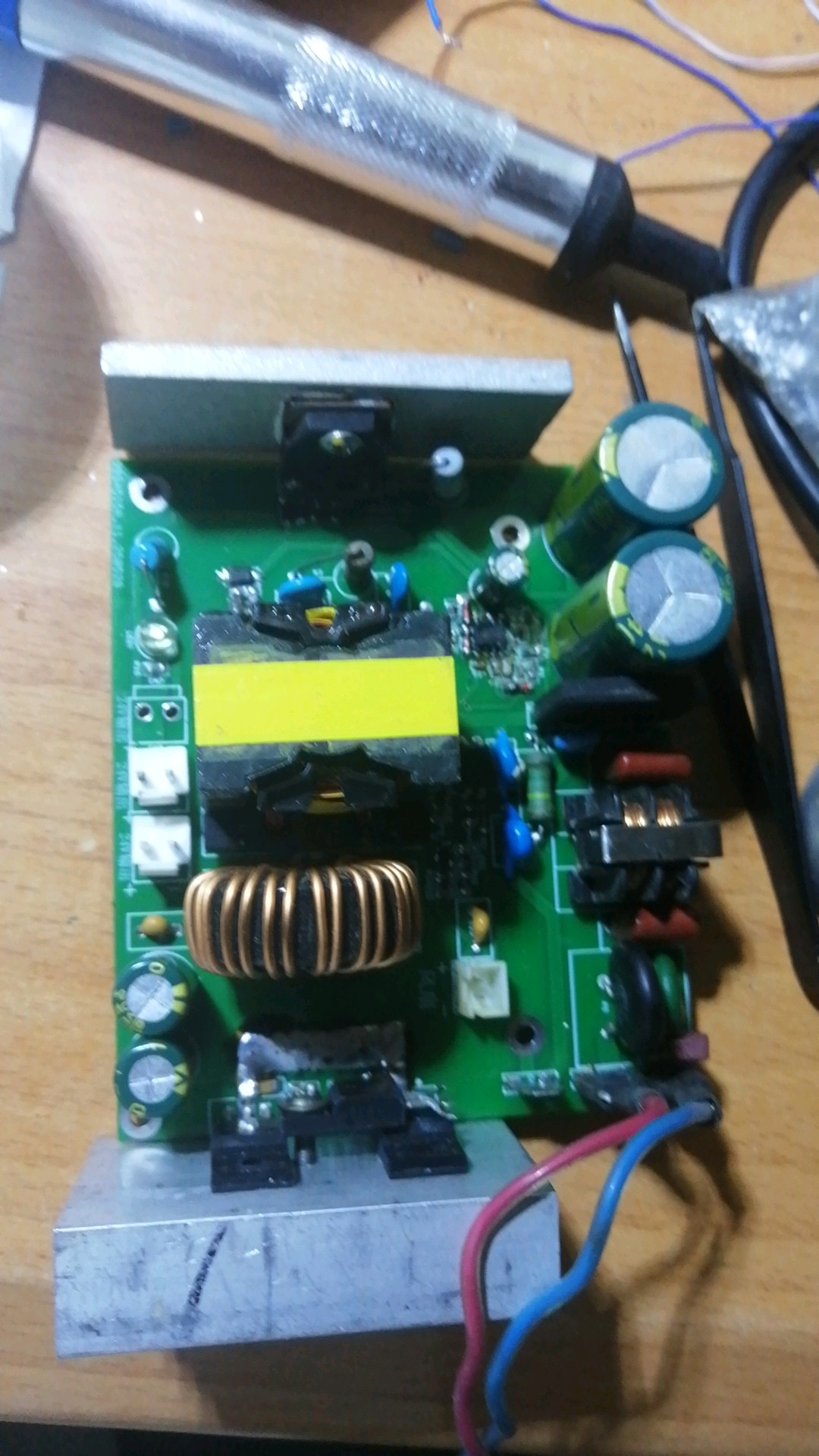

先给大家看一下成品图片

其实之所以选择单管正激电源方案主要也是想挑战一下自己，虽然正激电源已经接触很多了，但是自己设计制作还是第一次，能不能成功都是个未知数。不过为了保证一次成功，我不仅查了很多资料，还参考了以前抄板抄下来的单管正激电源图纸。再经过几天画板后得到了电路板文件。



整块板子是按照最低400W输出功率设计的，为了保证可以输出大电流特意进行了大面积开窗，方便以后加锡 。
等了几天板子终于到了，板子打样花了10.8，用的是嘉立创特价打样（别问我为什么花钱打样，问就是券用完了）。

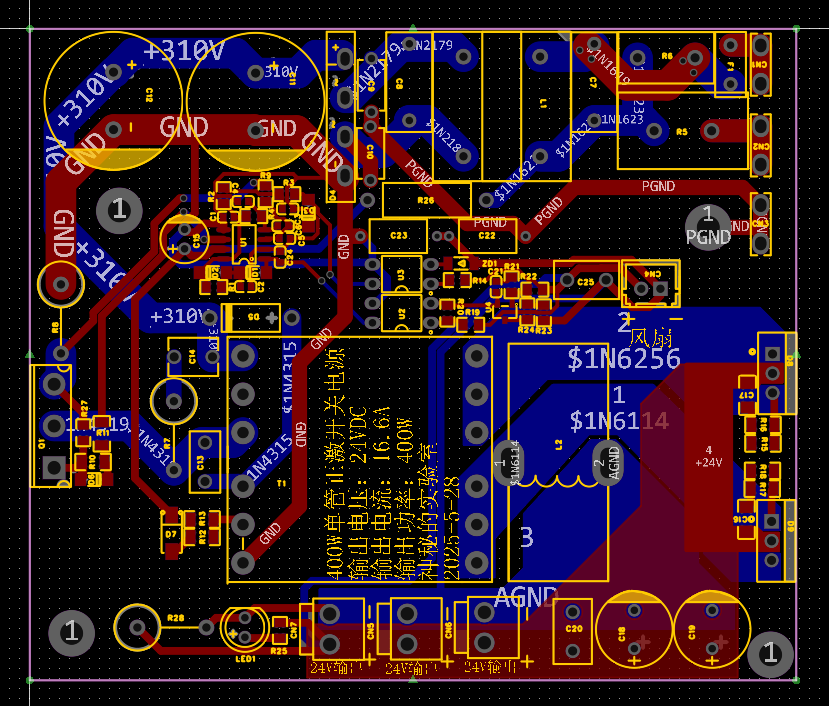

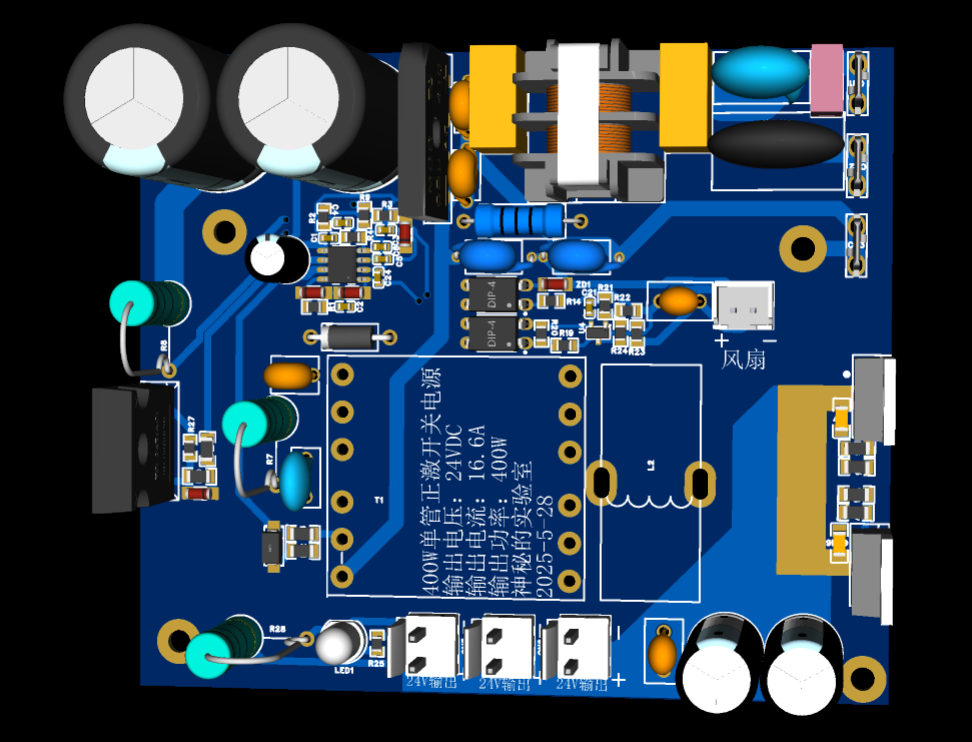

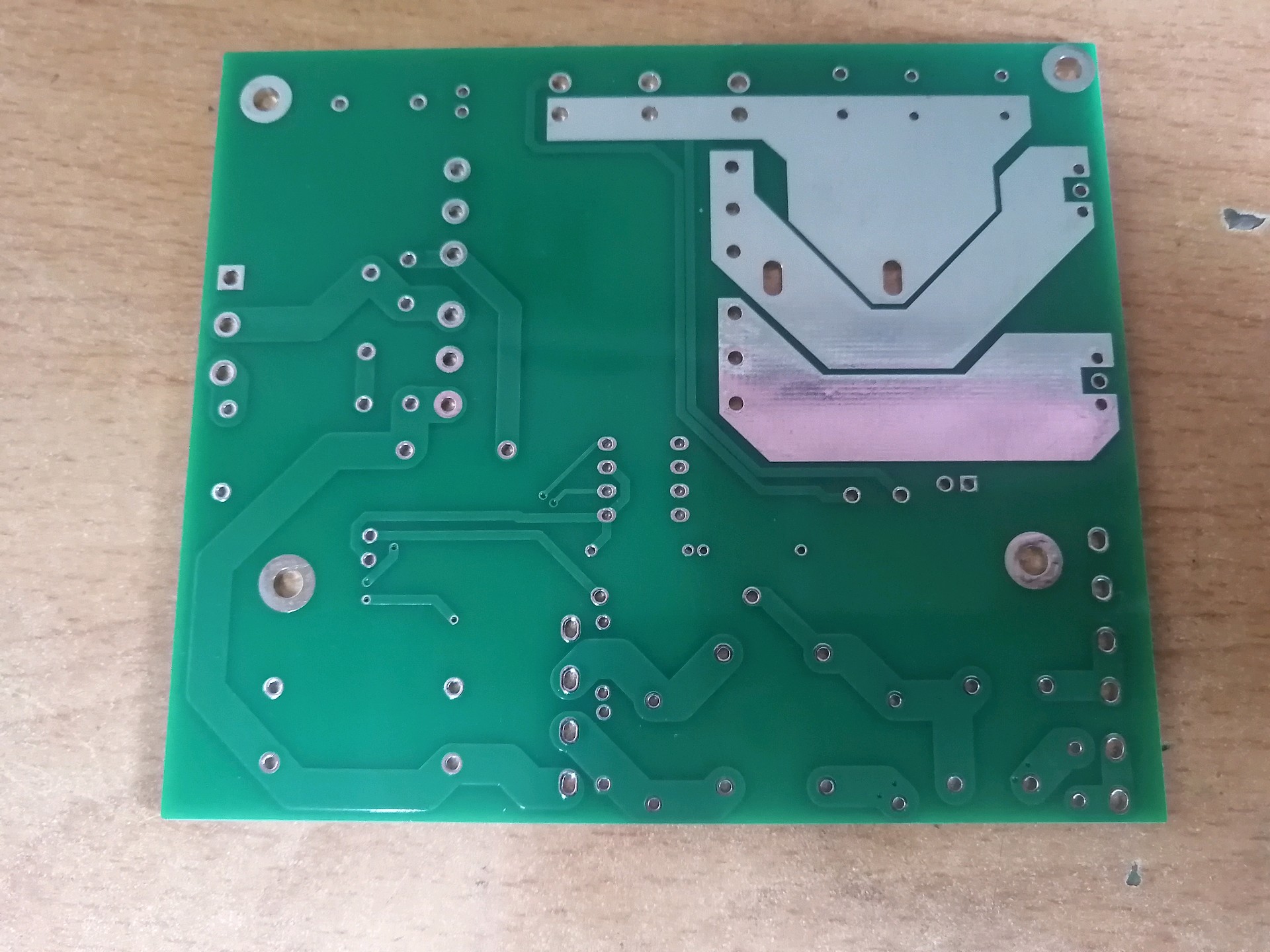

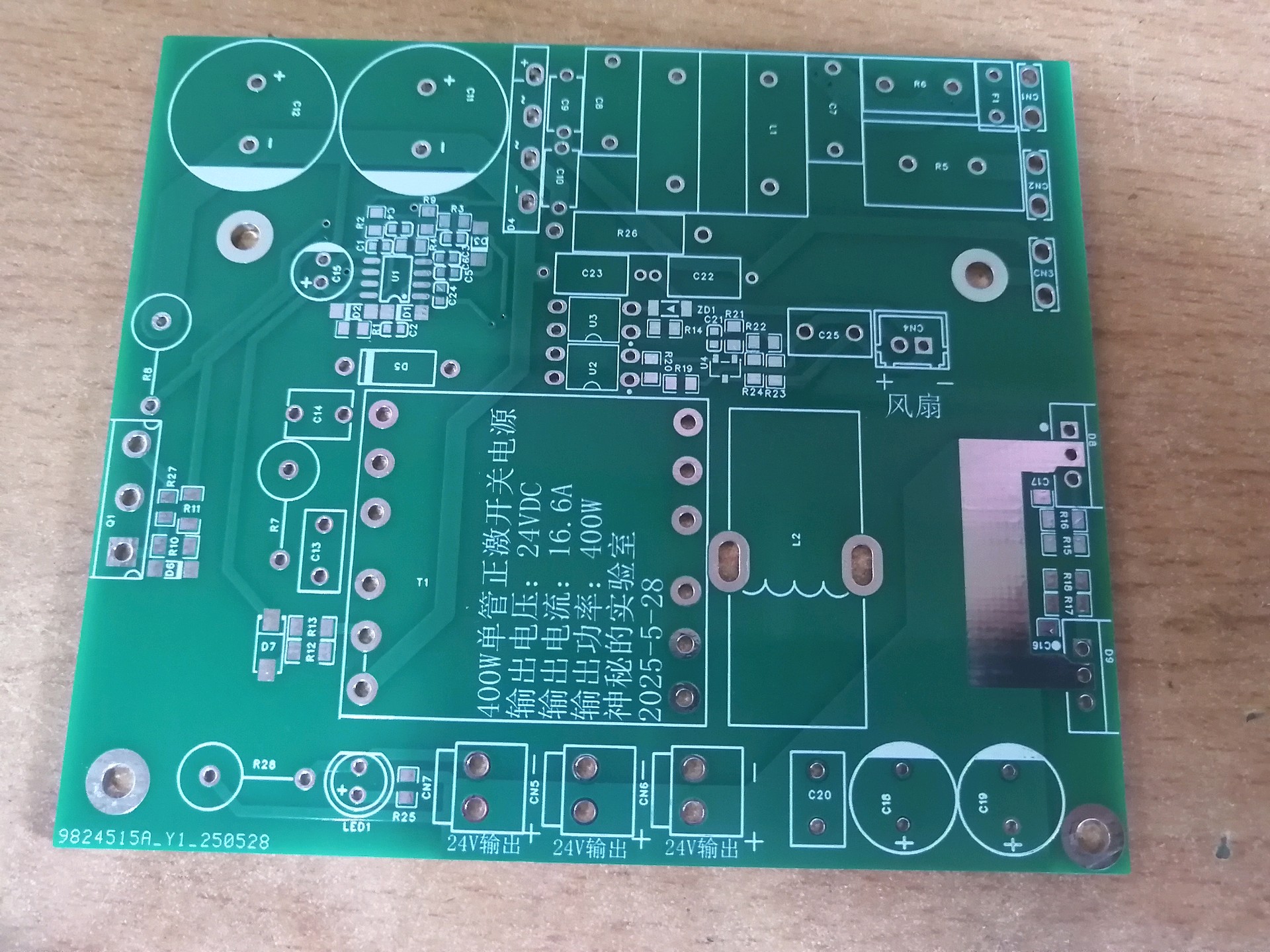

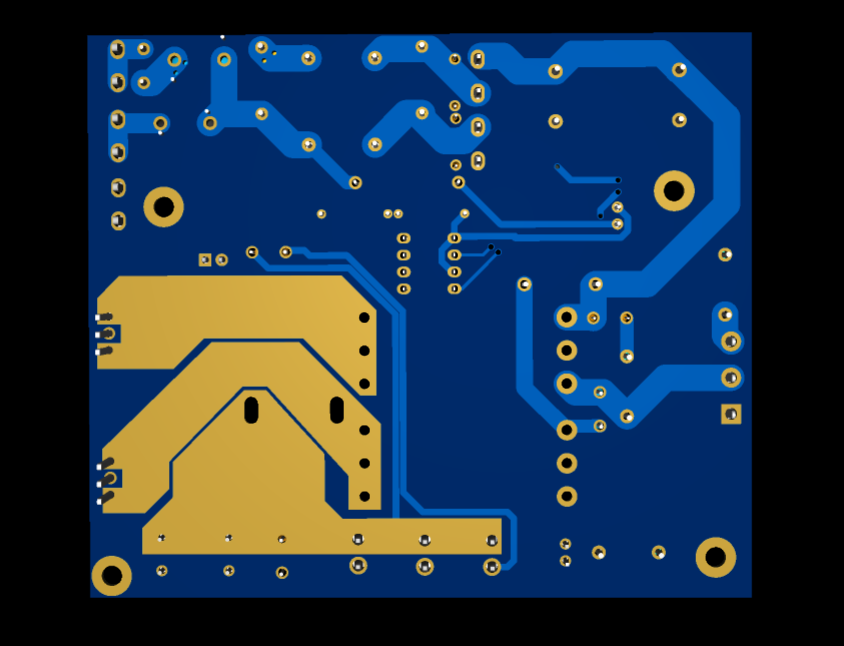

下面是这个电源电路板展示

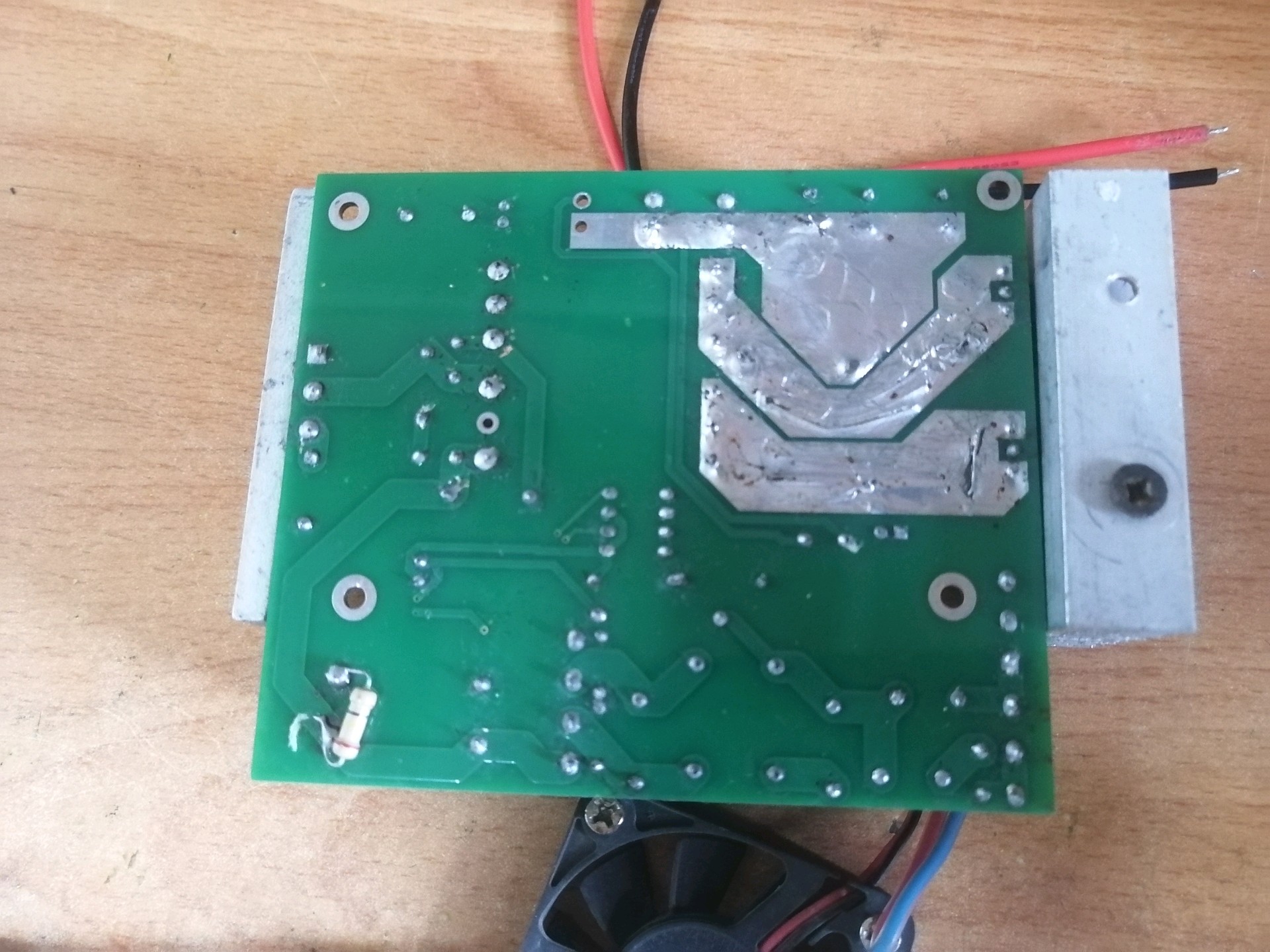

下面是焊好的成品

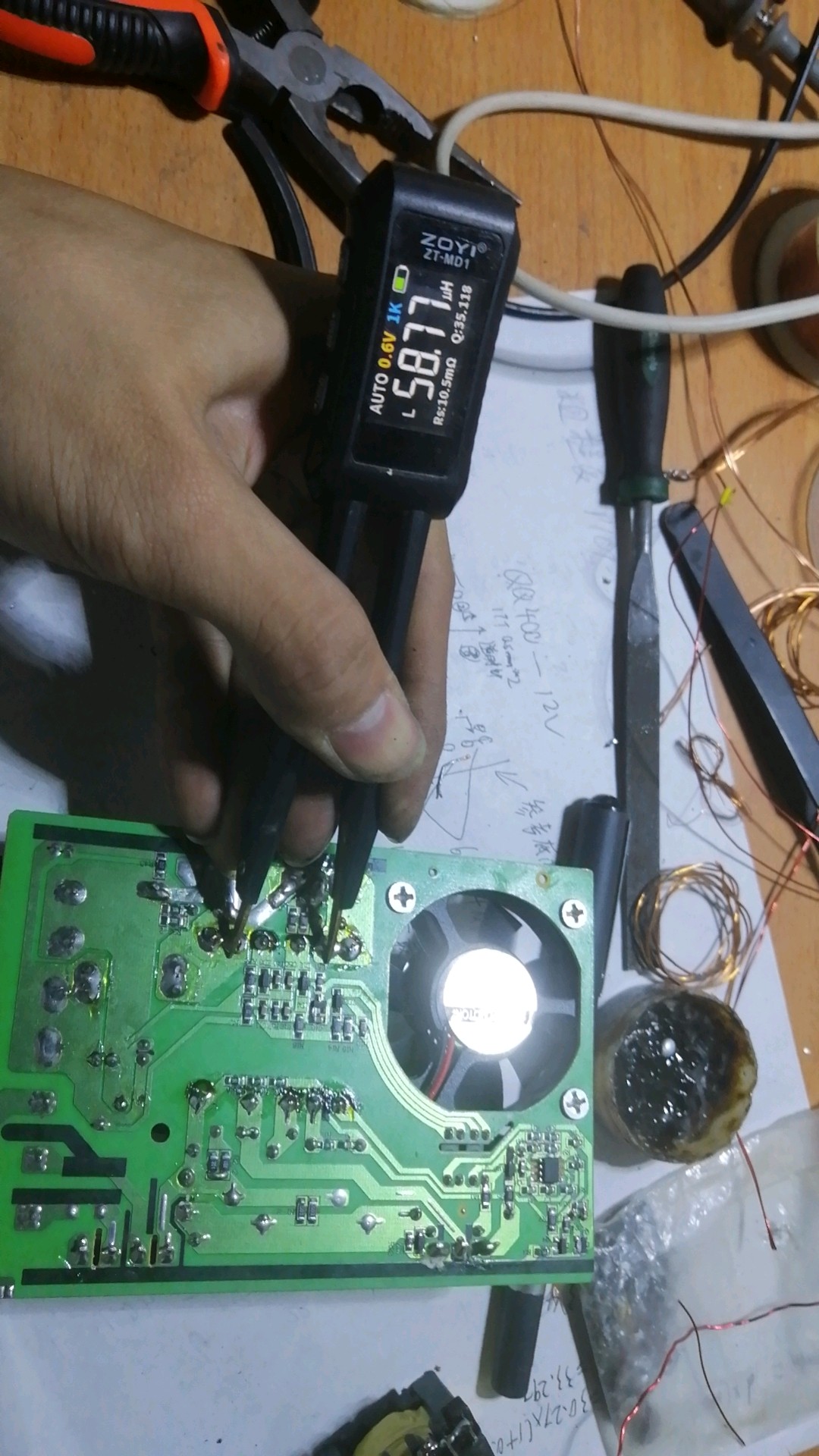

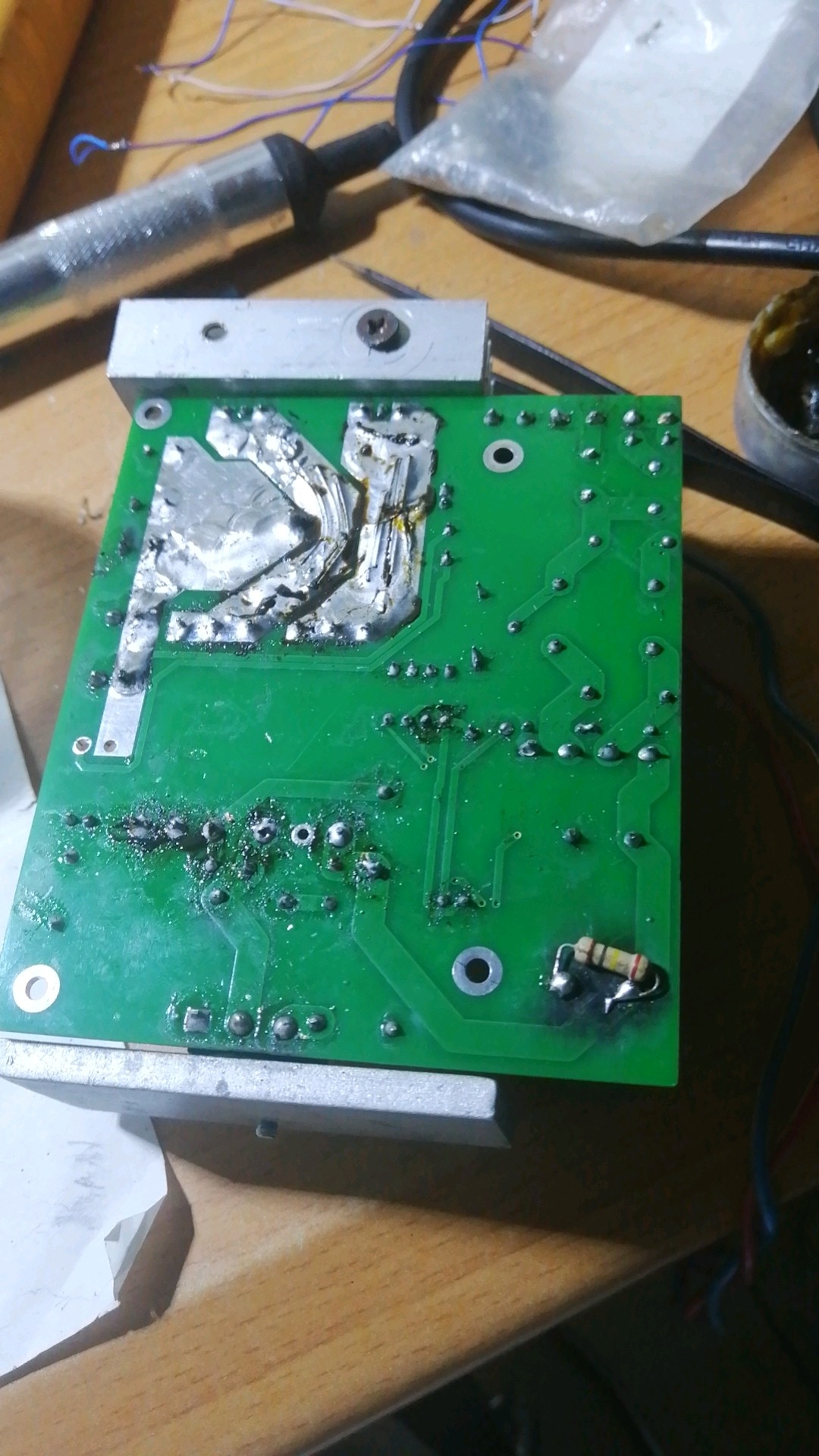

焊好了接下来就是测试了。第一次通电可以正常工作，但是没过一会居然炸机了。开关管所有引脚全部开路，就连体二极管都测不到。驱动电路更是炸的一塌糊涂。栅极到源极的泄放电阻都烧毁了，还有驱动电阻也直接炸黑。
进一步检测发现芯片也烧坏了，当时还是从别的烂板子上拆下来的，虽然那个板子是好的，但是虚标严重根本不敢用。

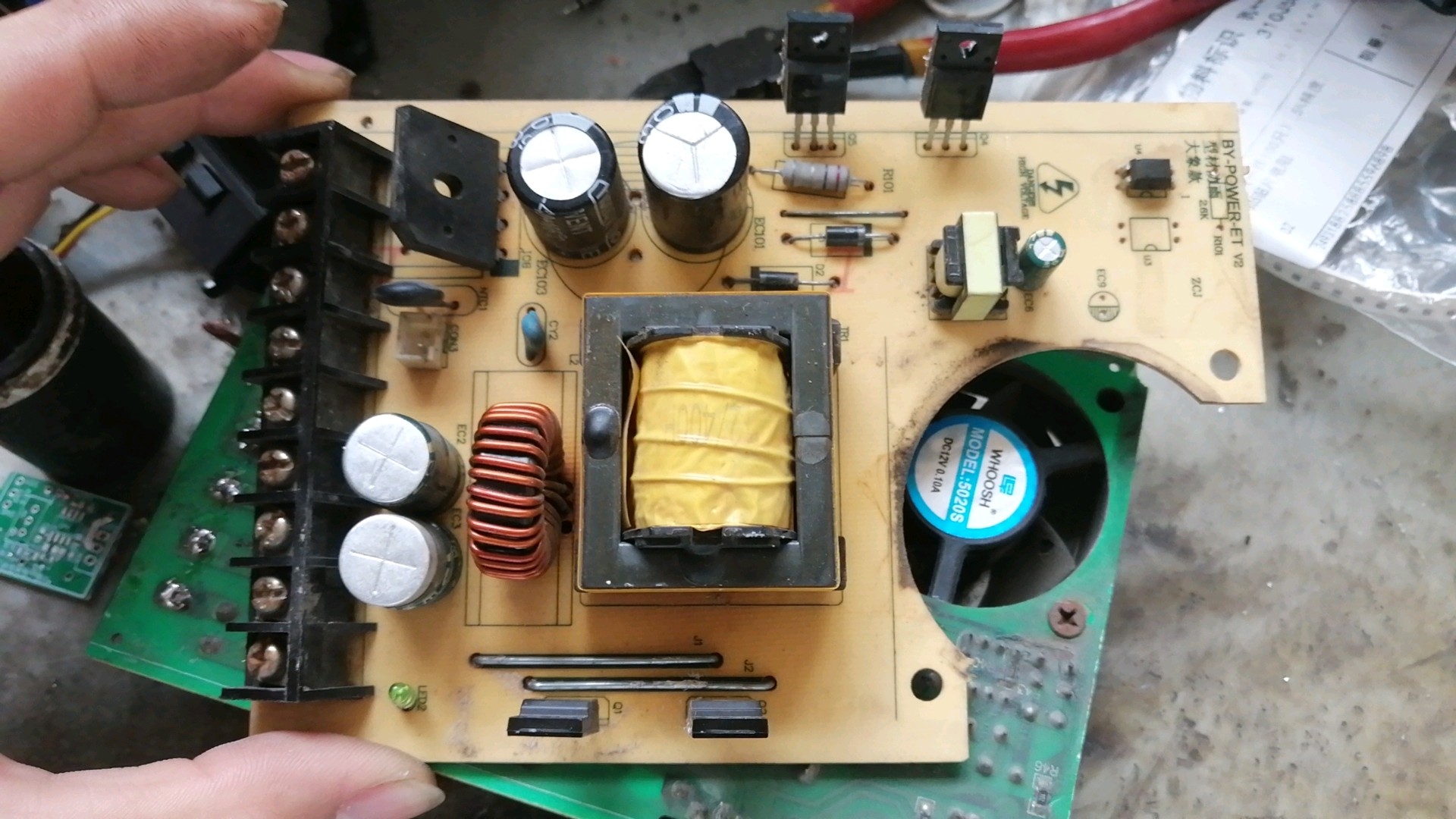

下面是那个虚标板子图片

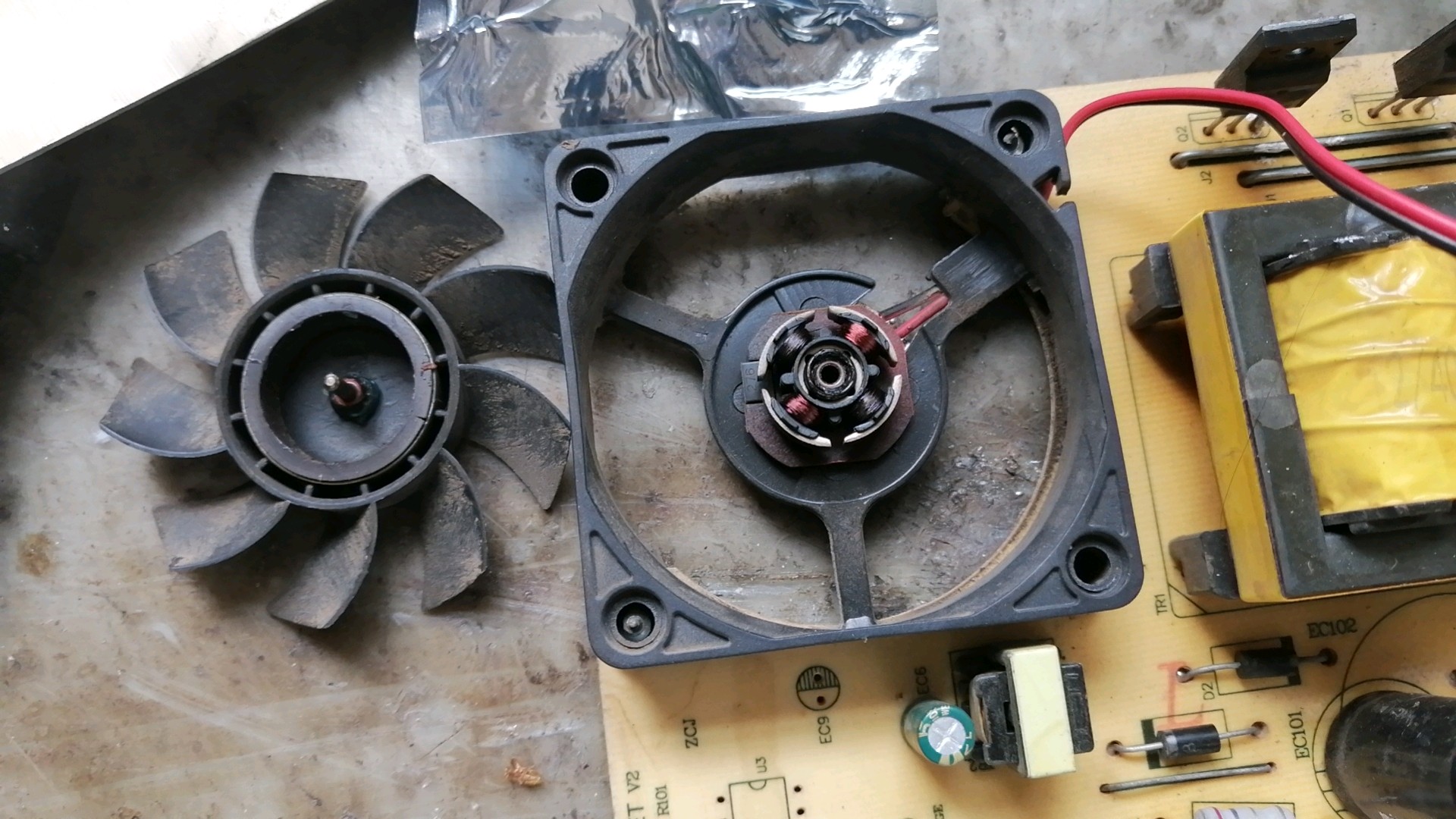

可以看到这个板子做工简直烂的一批，就连风扇都烧坏了，虽然还能用，但是我依然打算拆件用。
然后从我的元件盒里找了个全新3845芯片装上去了，开关管用的便宜货，用的9N90开关管测试的，管子耐压900V电流9A，这个管子我以前砸开过里面芯片挺大的，应该是正品，结果上电测试发现过一会就炸机，而且炸机前都有一个特点，就是开关管发热严重。后来换20N60虽然好了一点，但是效果依然不理想。
实在是没办法了，只好把手里那个好的12V400W单管正激电源拆了，拆下变压器焊到我那个新板子上结果一切正常。最终确定就是变压器的问题了。当时怀疑是磁芯不行，因为我那个磁芯裂开一块，电感量有点下降，于是怀疑是电感量原因导致的。
从别的好的电源上面拆了两个完整磁芯装上去了，发现电感量比以前增大了，于是原来的旧磁芯装回拆的那个电源里，结果那个换过磁芯的电源一切正常。
把这两个完整的磁芯装好后就将变压器焊了回去，本以为这次应该能一次成功，结果却再次打脸，不仅故障依旧，开关管还发热严重。
于是只好拆了那个单管正激电源的变压器，记录好线圈匝数和线径粗细，还有绕制顺序和方向。方便后面制作和复原。还有在拆开前一定要记得测量一下各绕组电感量，方便后期出现问题及时调整。

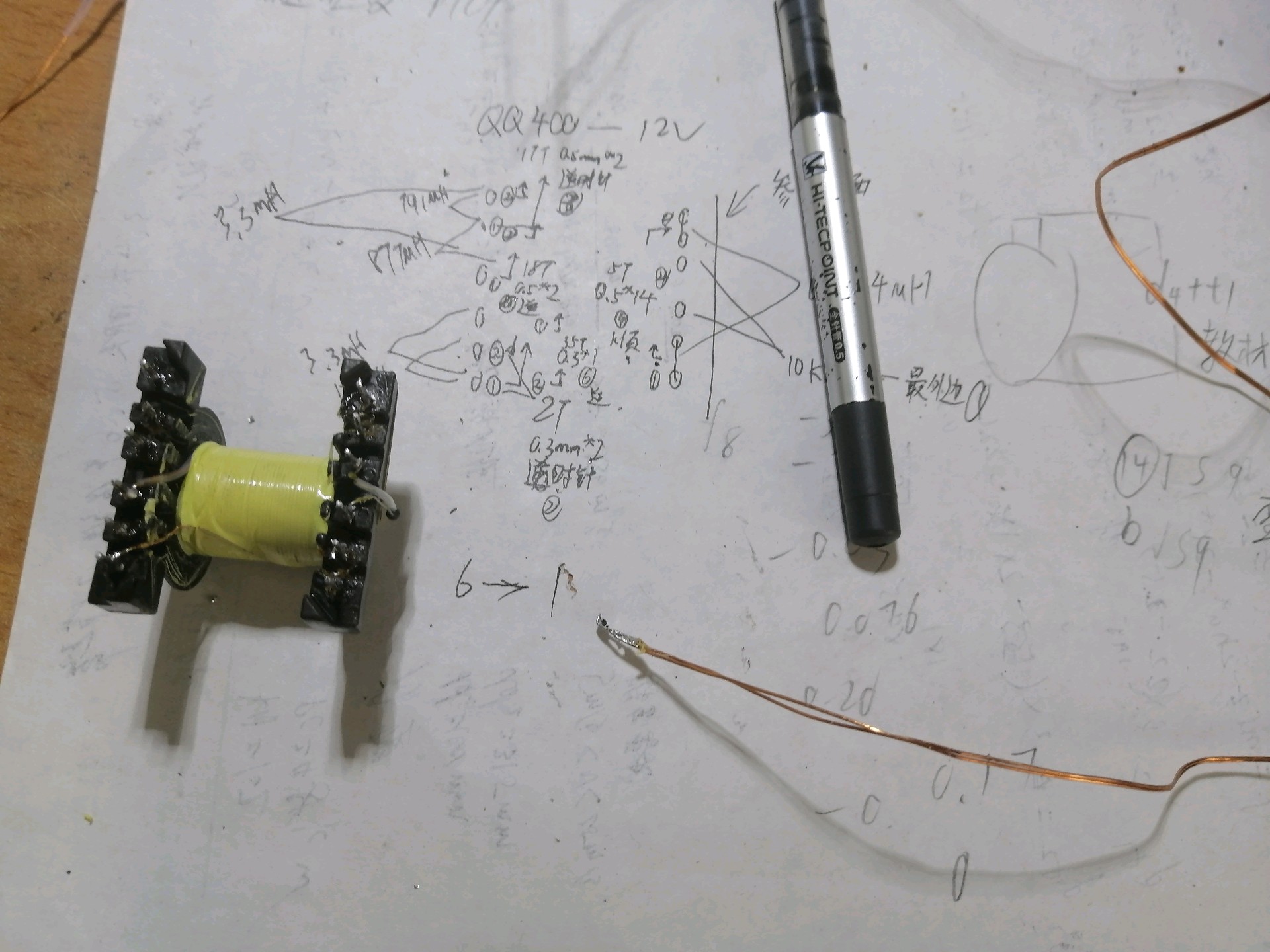

下面是拆的那个变压器的匝数记录
然后就是准备重新绕变压器了。
绕完之后记得测量一下电感量，如果与被拆的变压器电感量差不多就是正常的，如果相差特别大那就是不正常需要重新调整。因为我拆的那个变压器是12V ，而我需要的变压器是24V的 所以次级电感量比前级大是正常的，正常应该大于12V变压器次级电感量2倍。

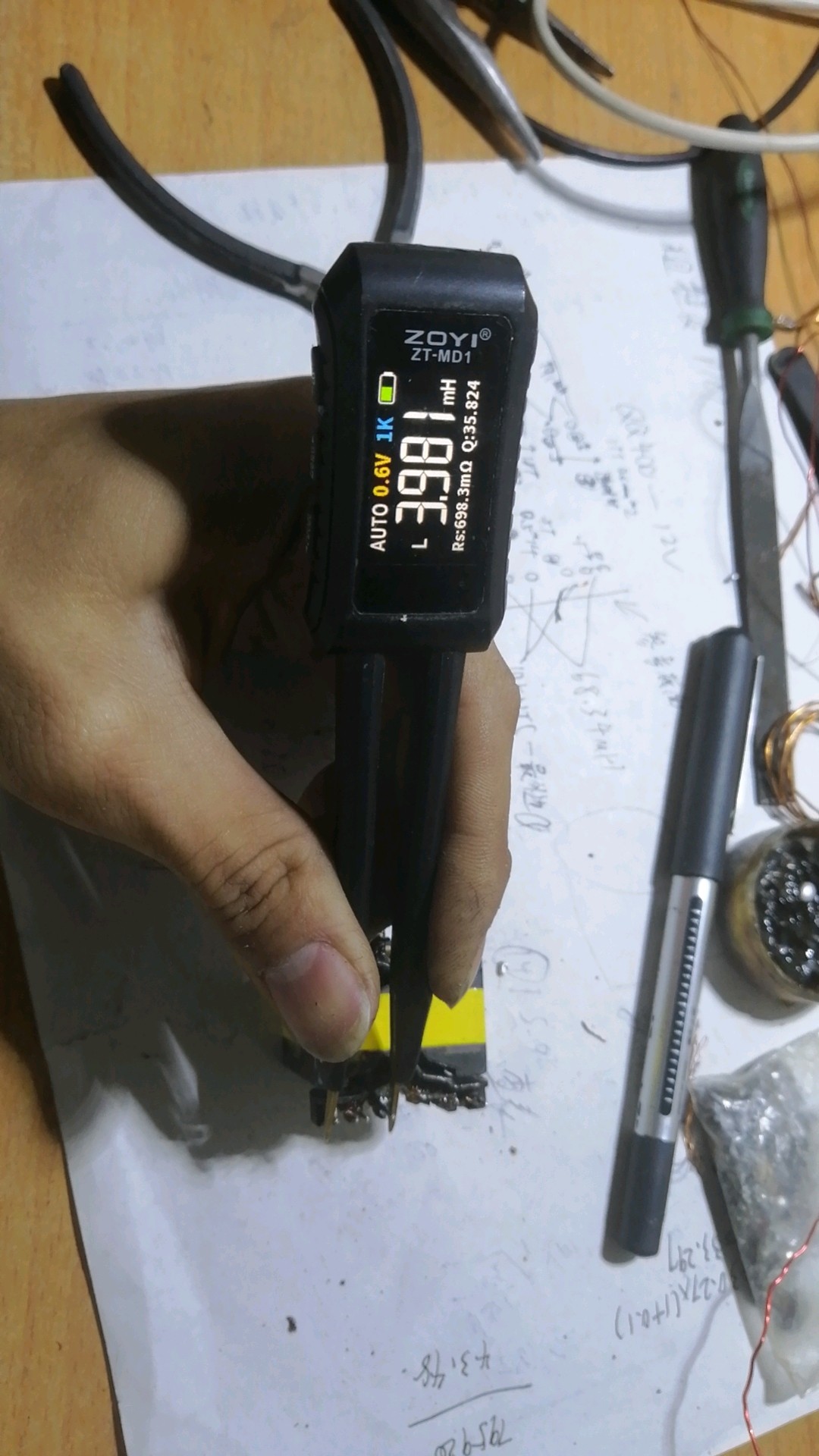

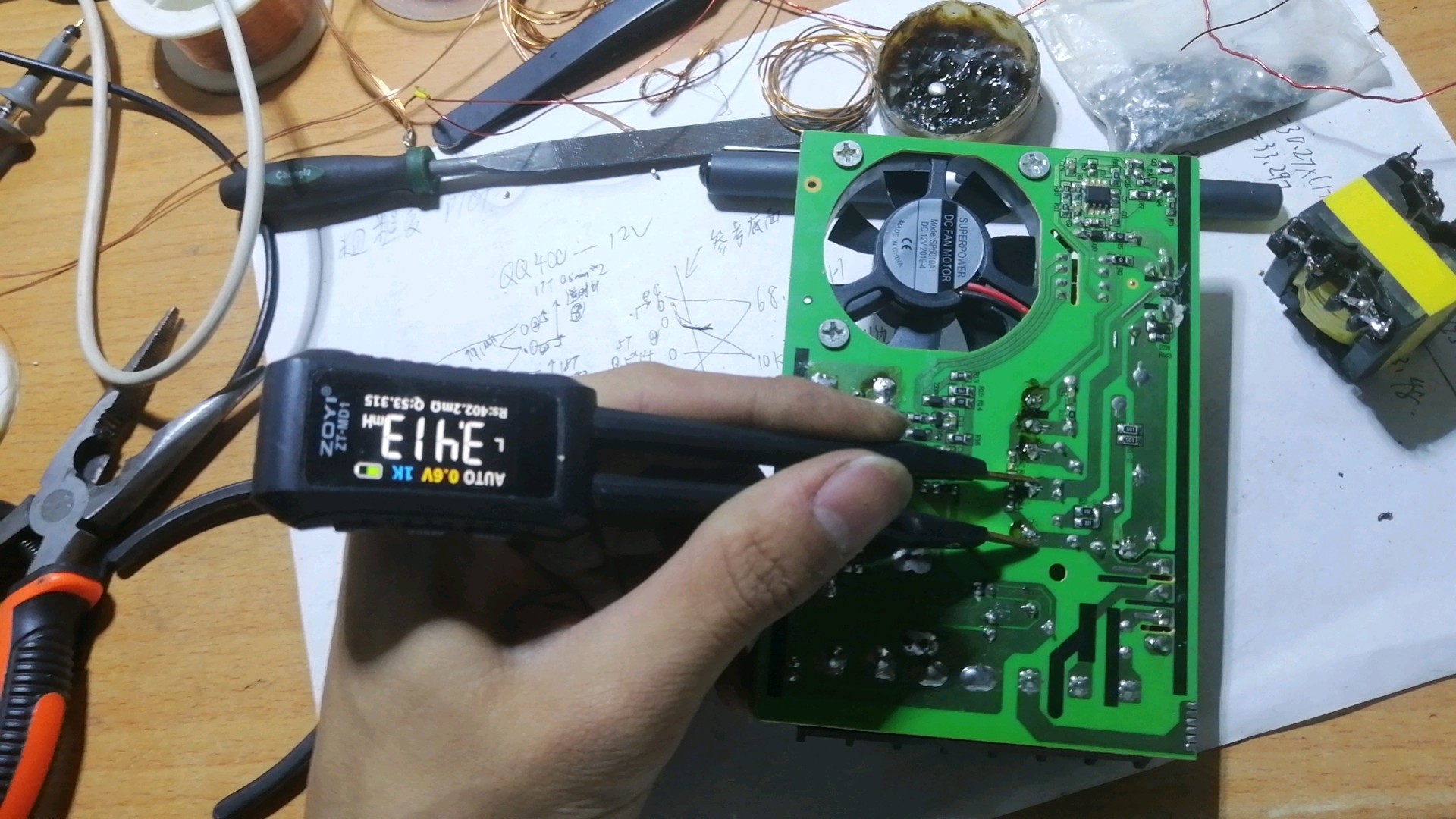

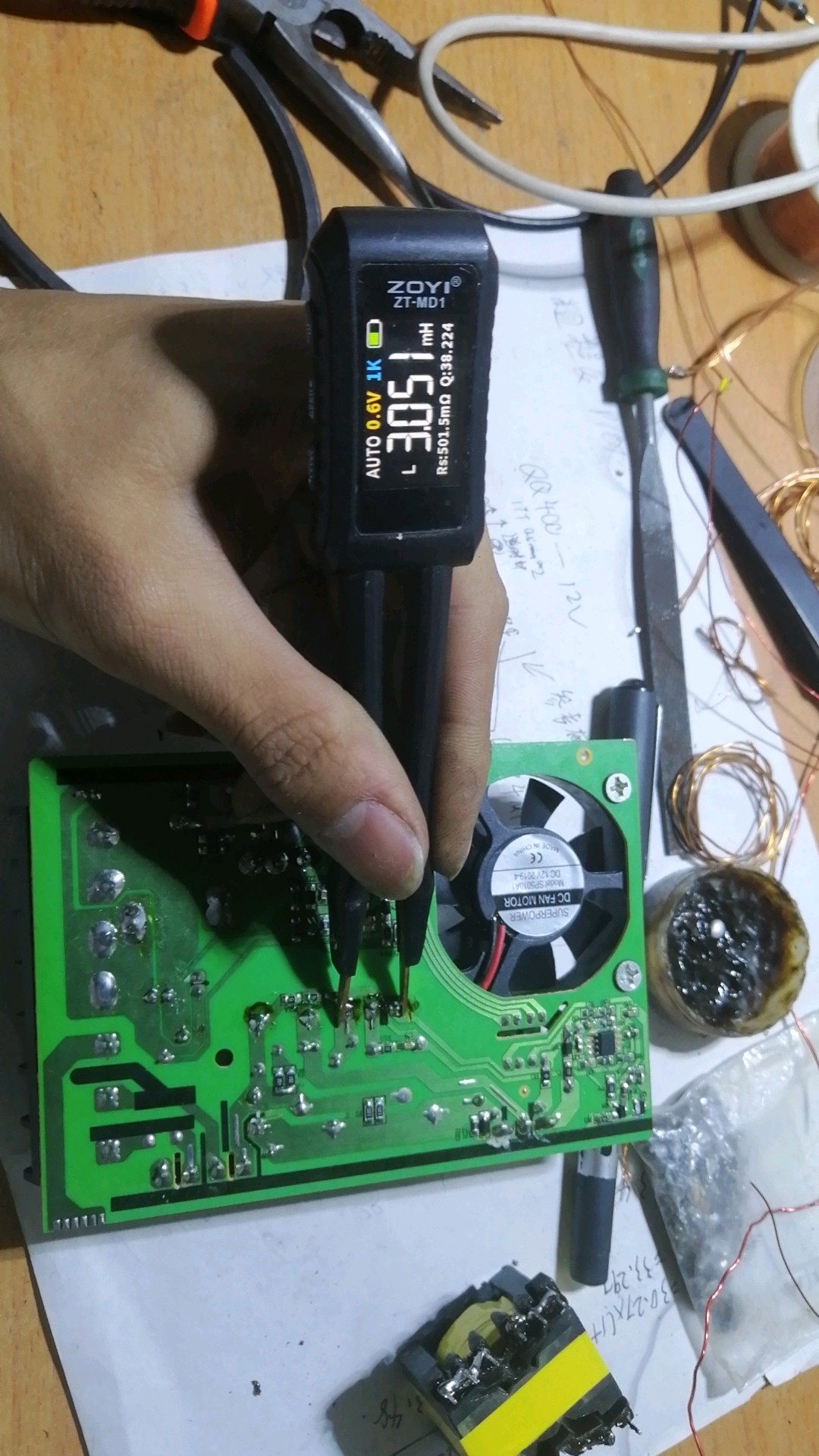

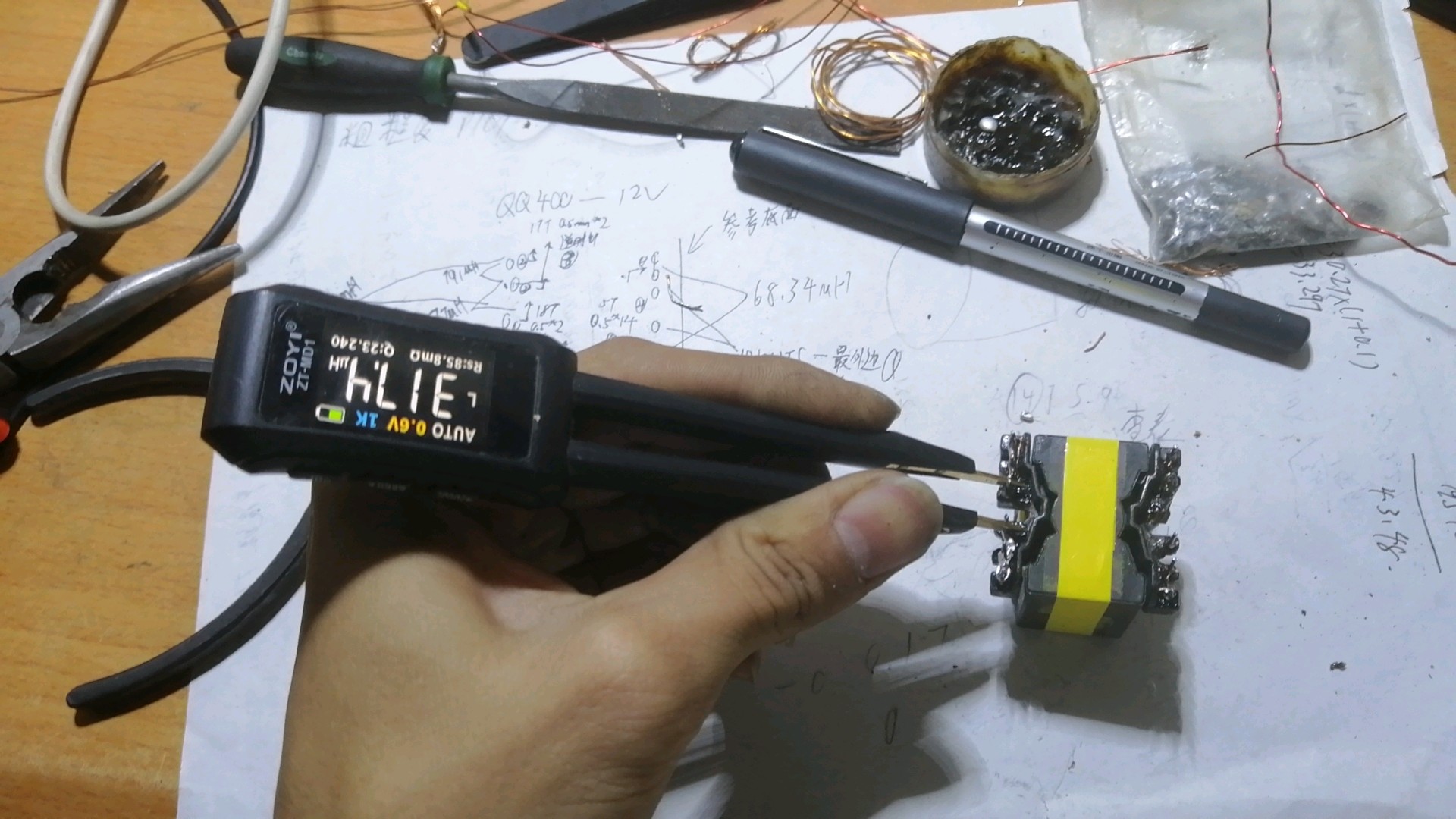

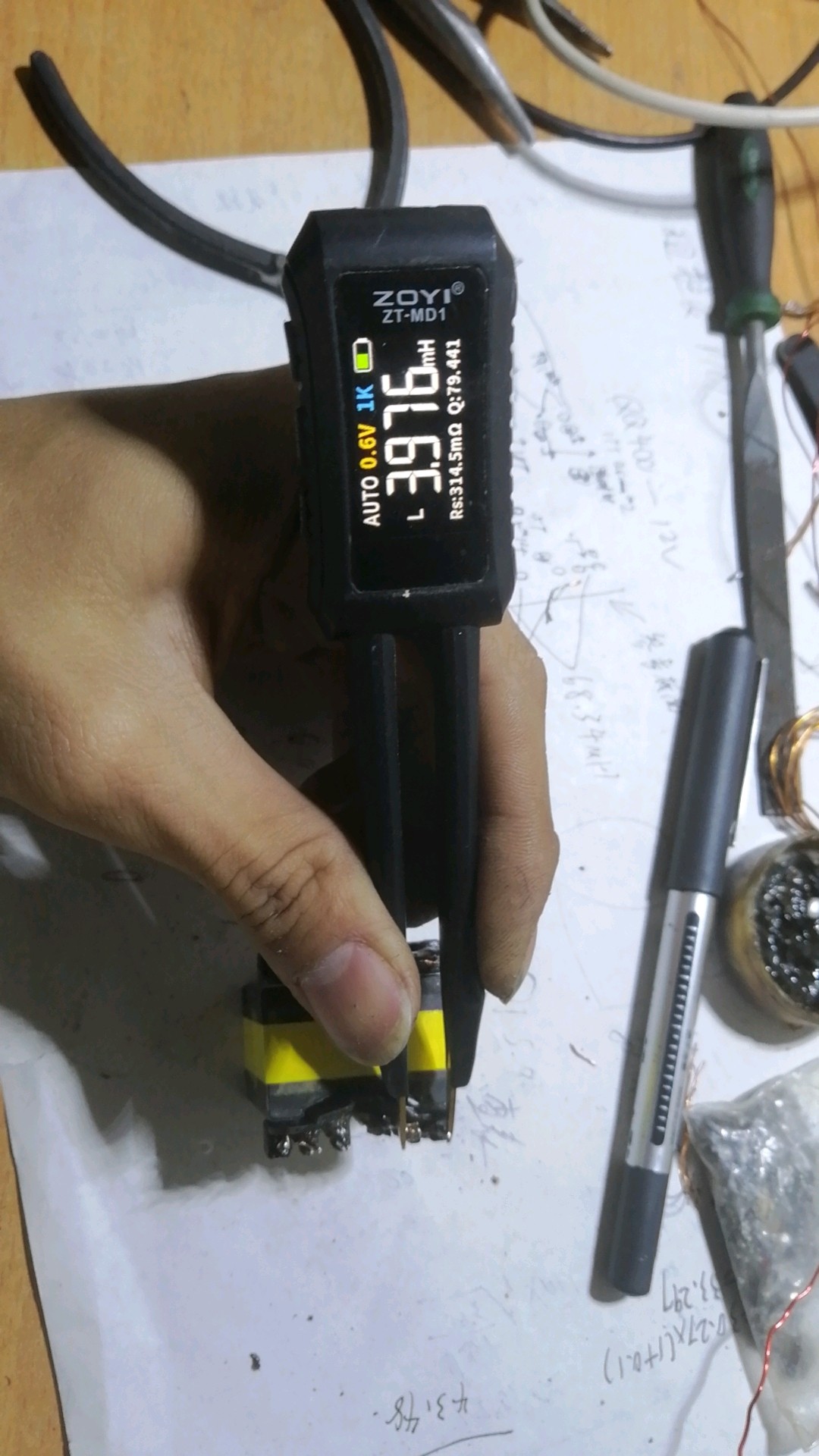

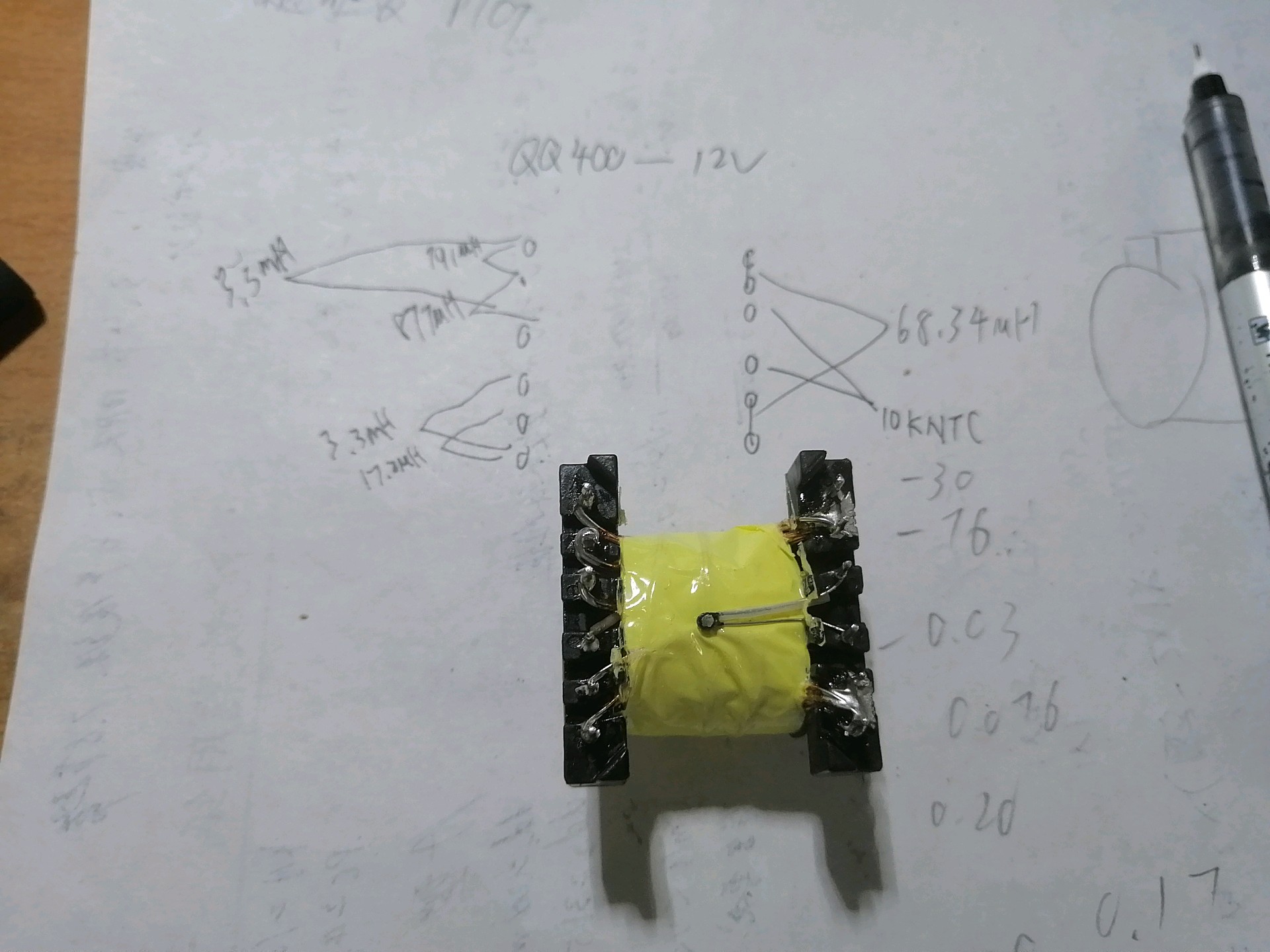

下面是电感量测量对比

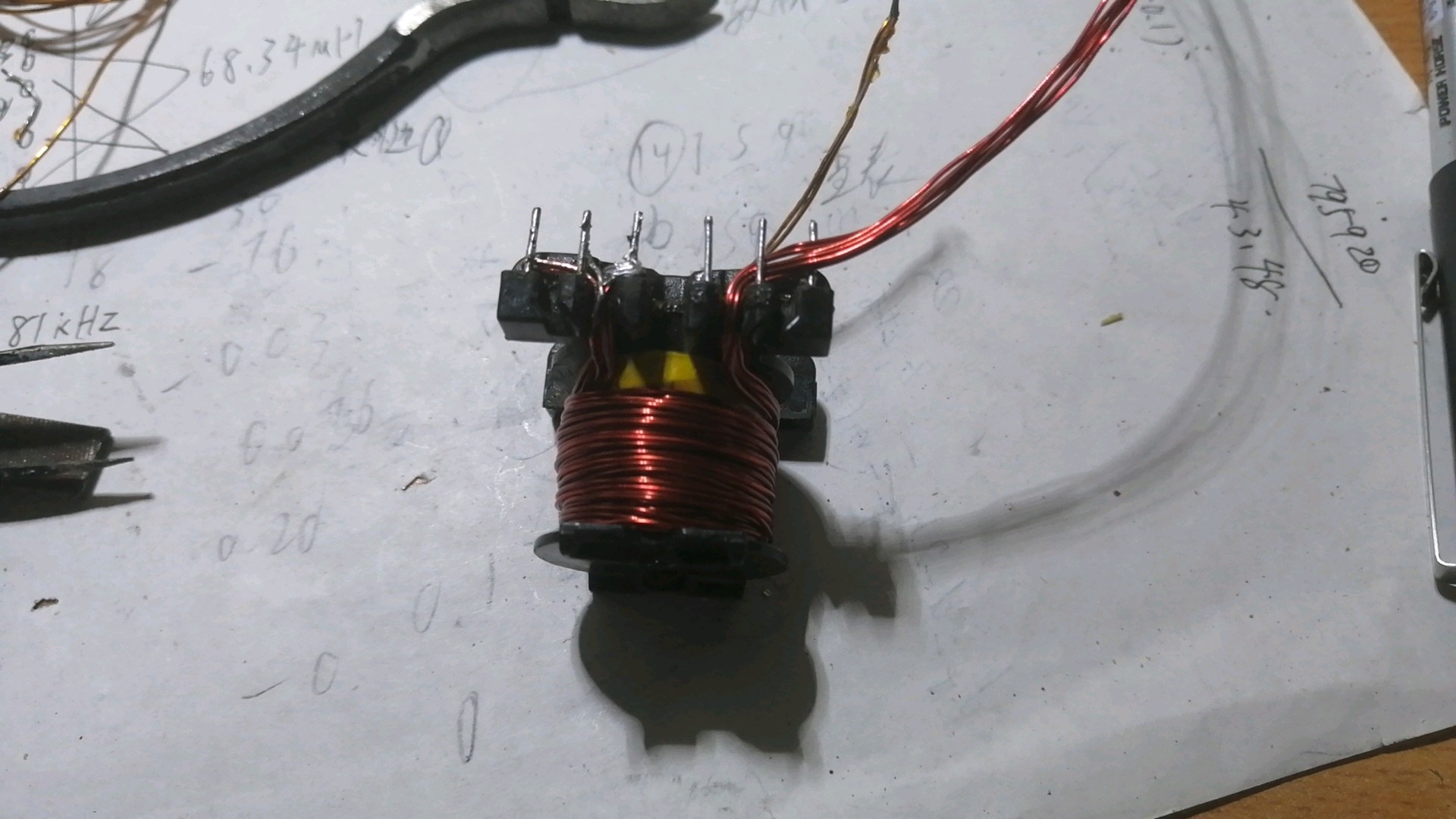

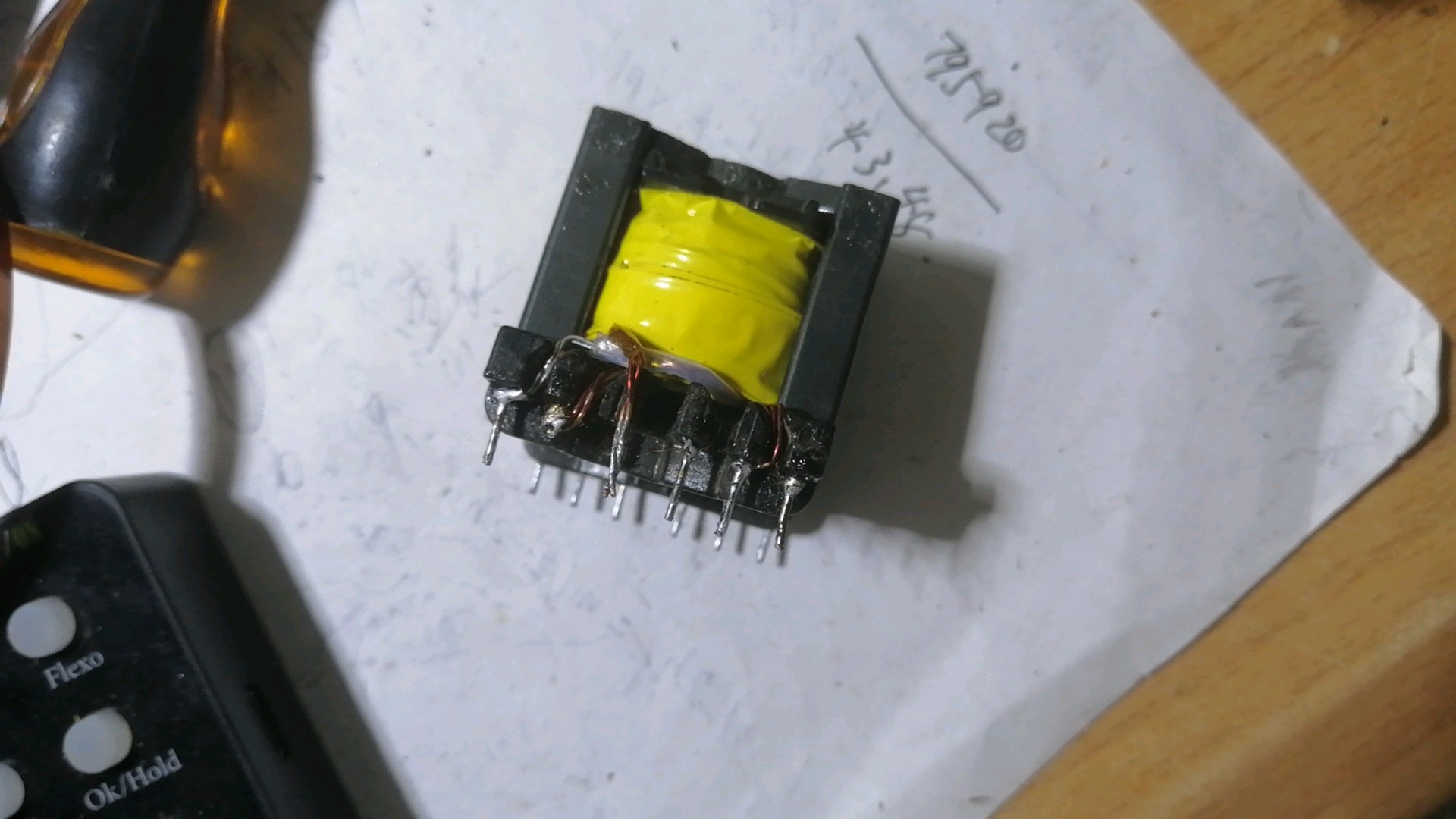

测试通过，最终成品如下
变压器采用的是PQ3230，常见3845正激电源里拆就行了，原来变压器绕组无法直接使用，需要重新绕制。

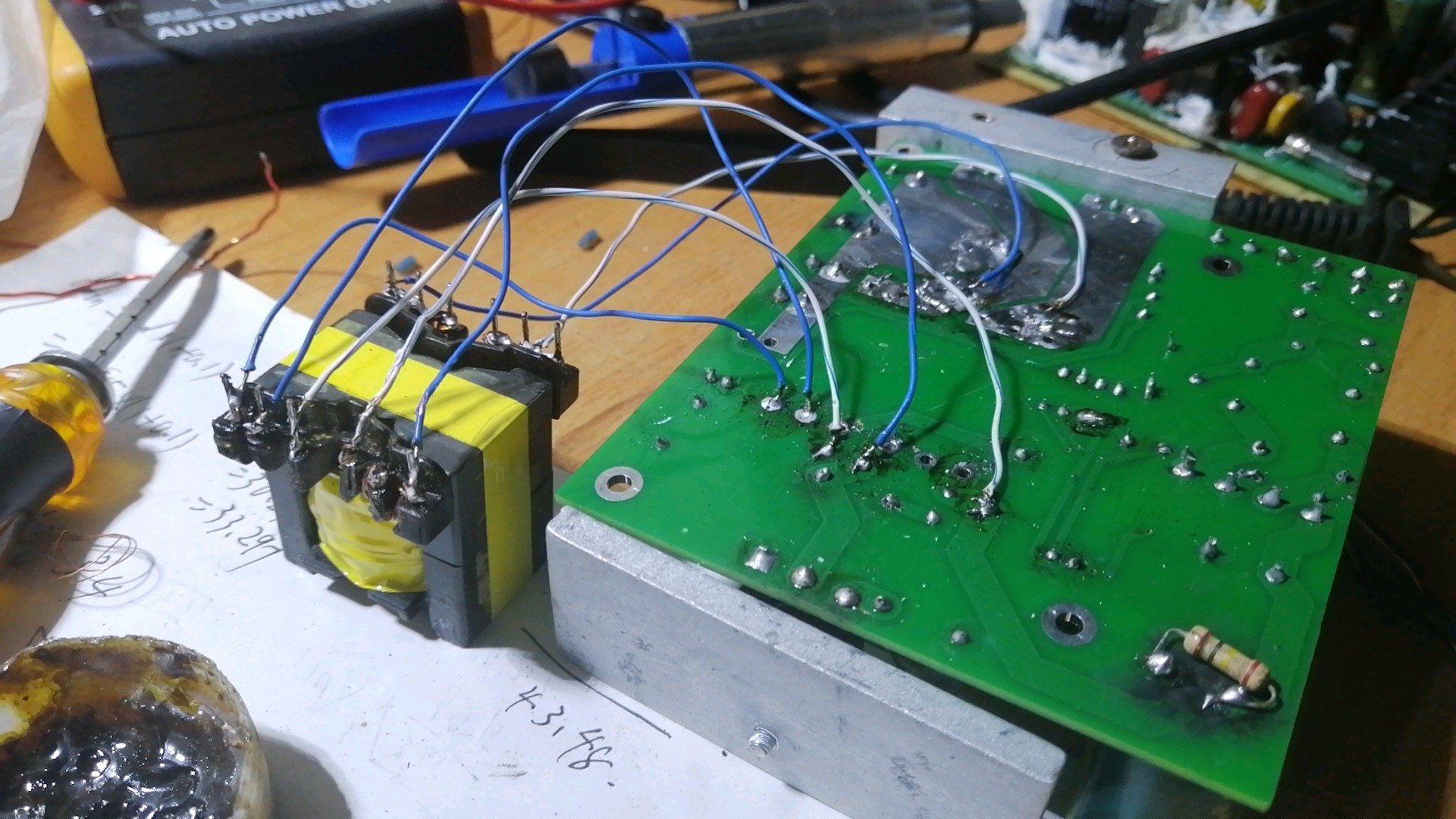

焊好了就飞线通电测试，结果发现依然不能工作，于是怀疑绕组绕反，先调换次级绕组，发现故障依旧，于是调换了初级绕组方向，冒着炸机的风险通电试了一下，发现居然有输出了，不过并不稳定，于是又调换了芯片供电绕组方向，这次总算是正常了。输出稳定开关管几乎不怎么发热。至此历经两周终于成功了。

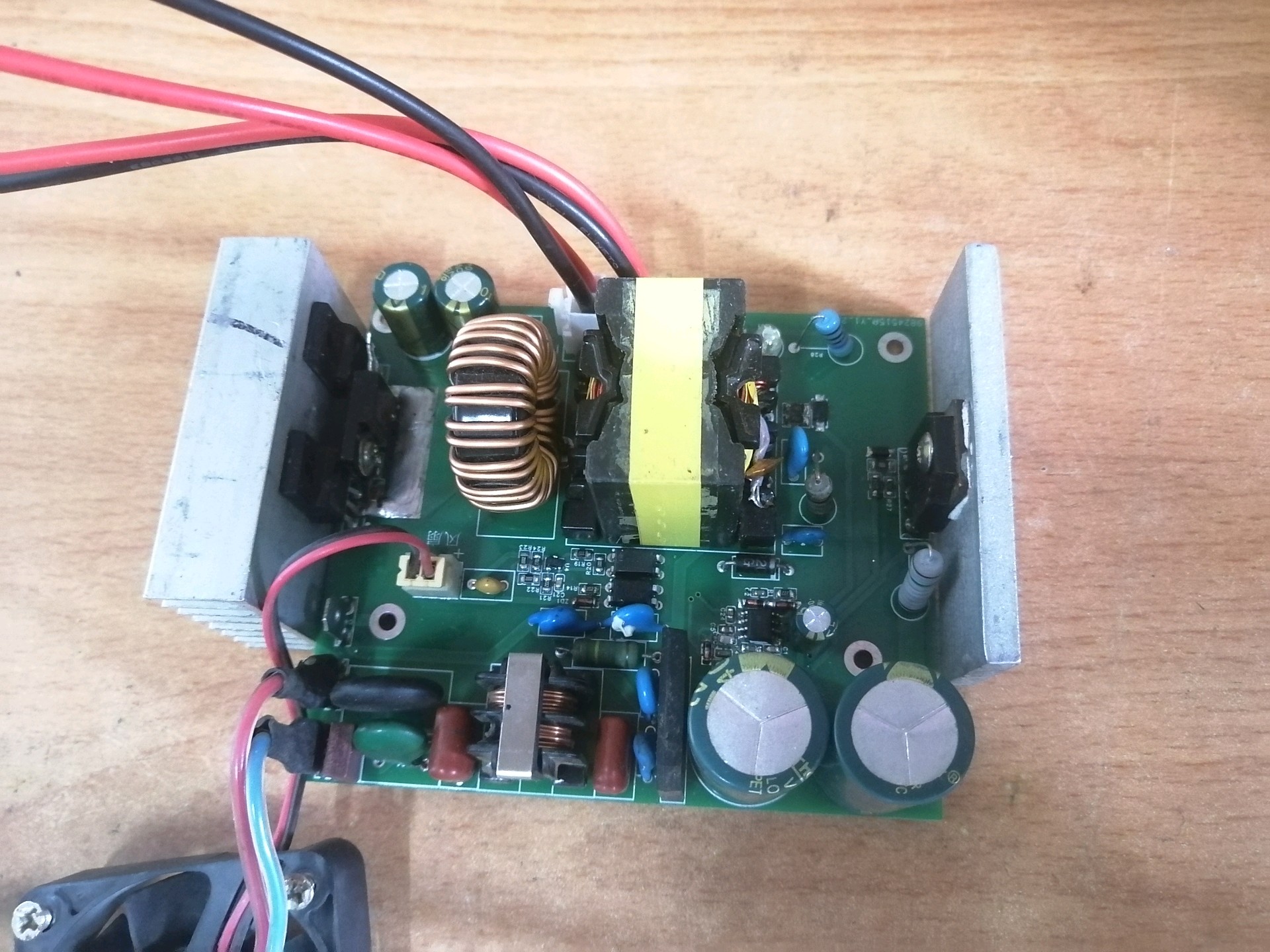

下面是成品图片

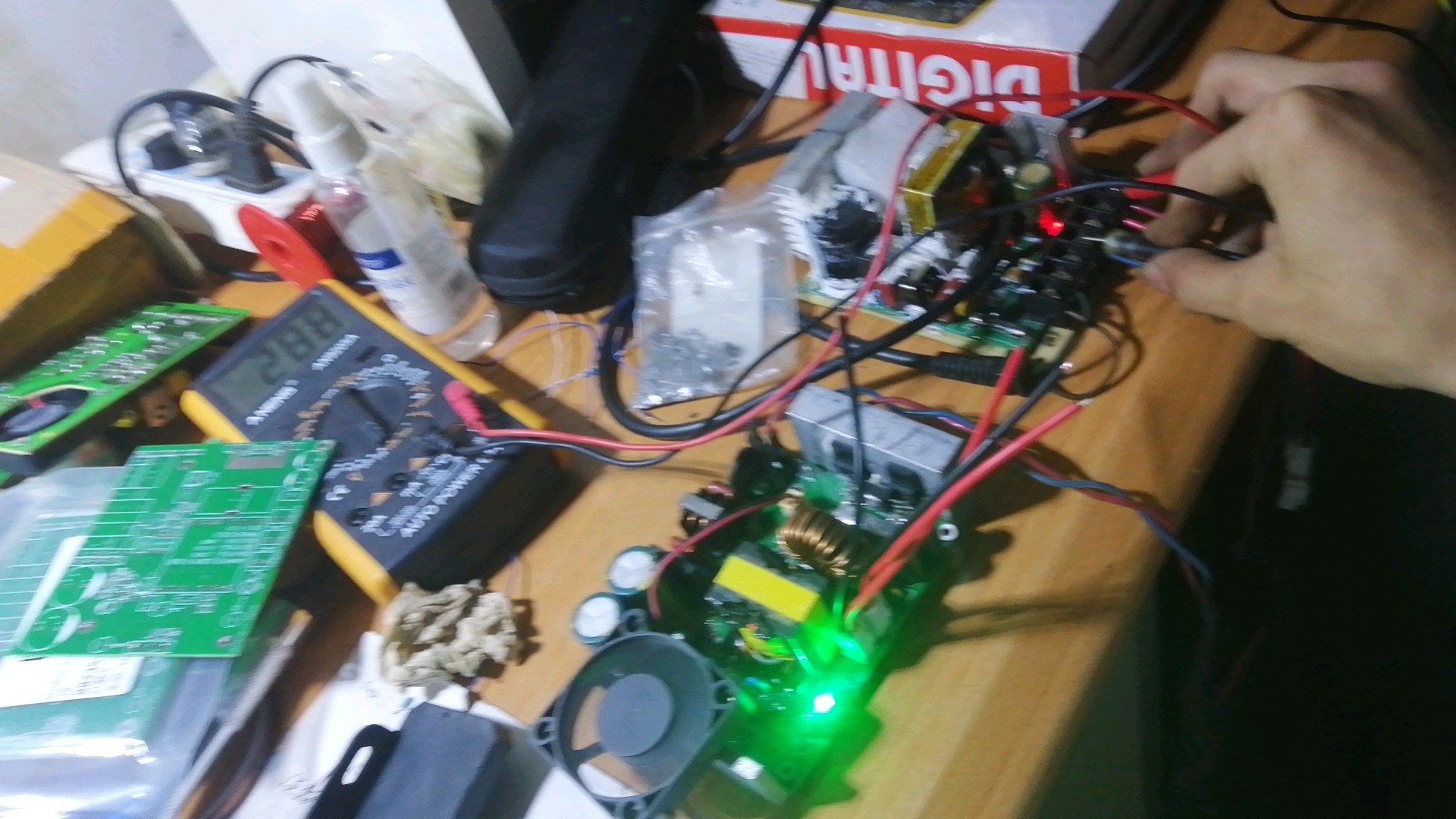

下面是通电测试视频

这是第一次通电测试，可以看到一点反应没有。

这是第二次通电测试，可以看到输出抖动严重，开关管有异常发热现象。

第三次通电测试，去掉了短路保护电路，测试短路电流直接大于20A，而且输出很稳定一直没炸机。

最后一次通电测试，恢复短路保护电路，测量输出电压，可以达到24V，短接输出端子可以实现短路保护，支持历经两周总算是制作成功！

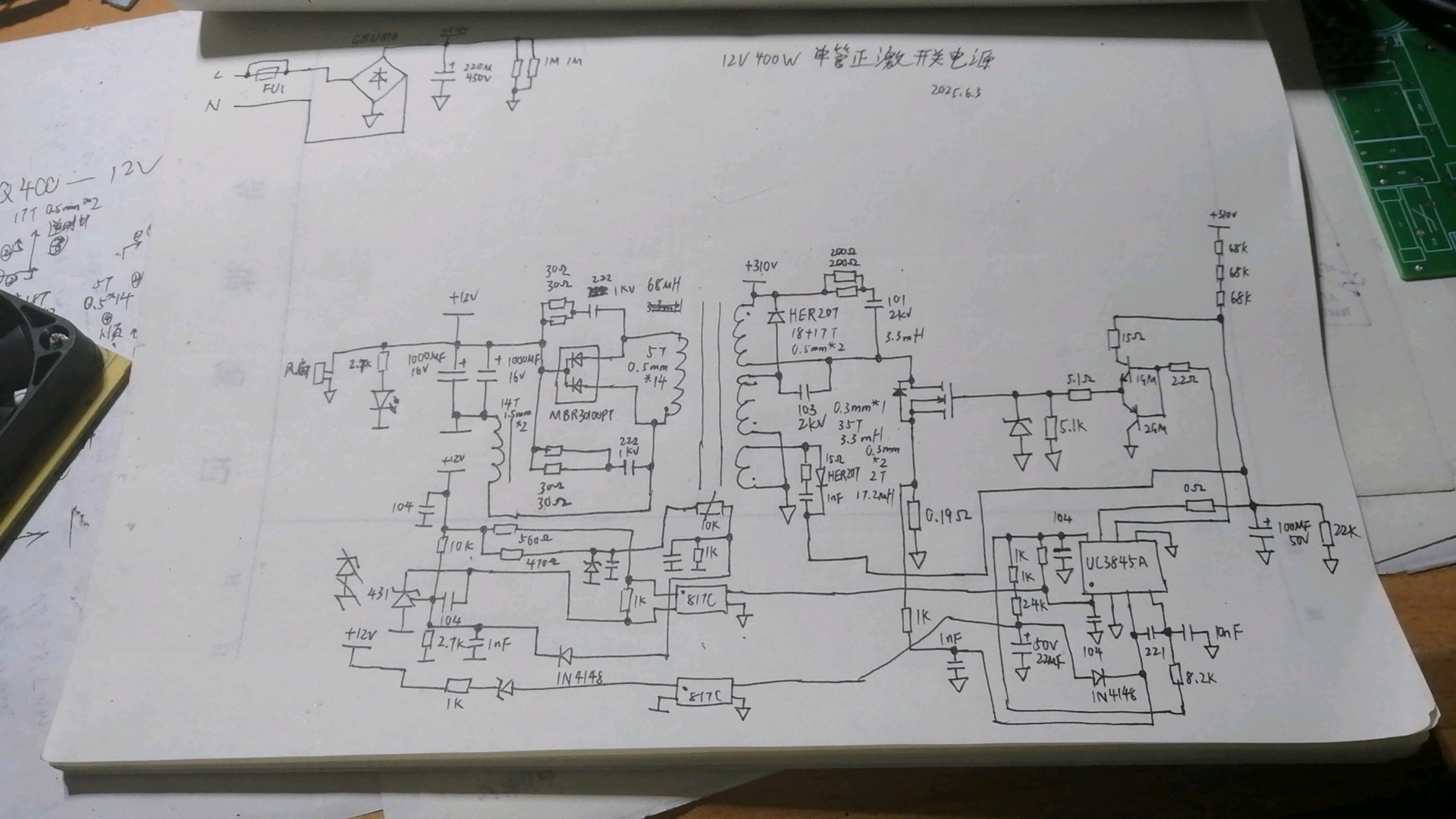

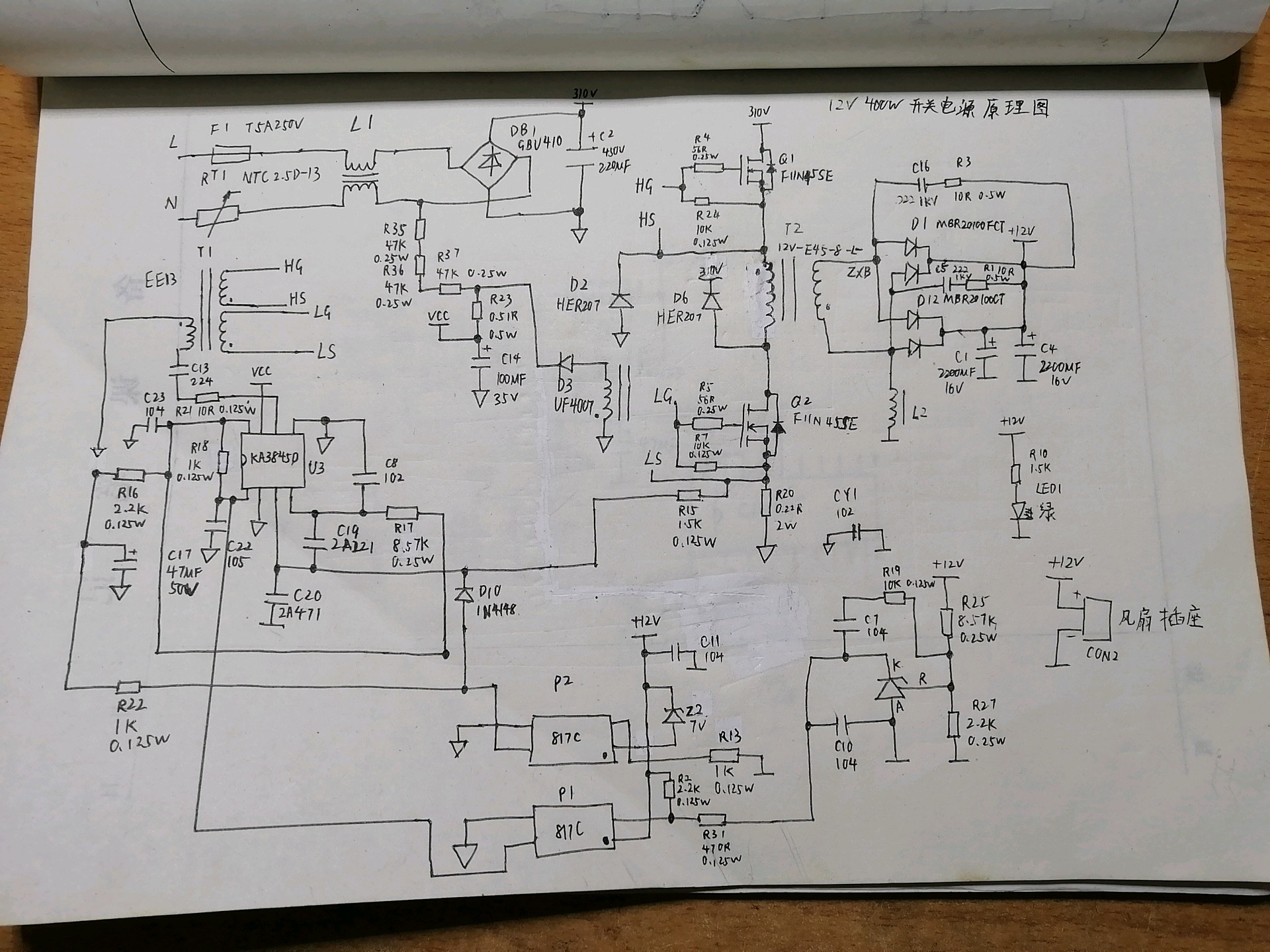

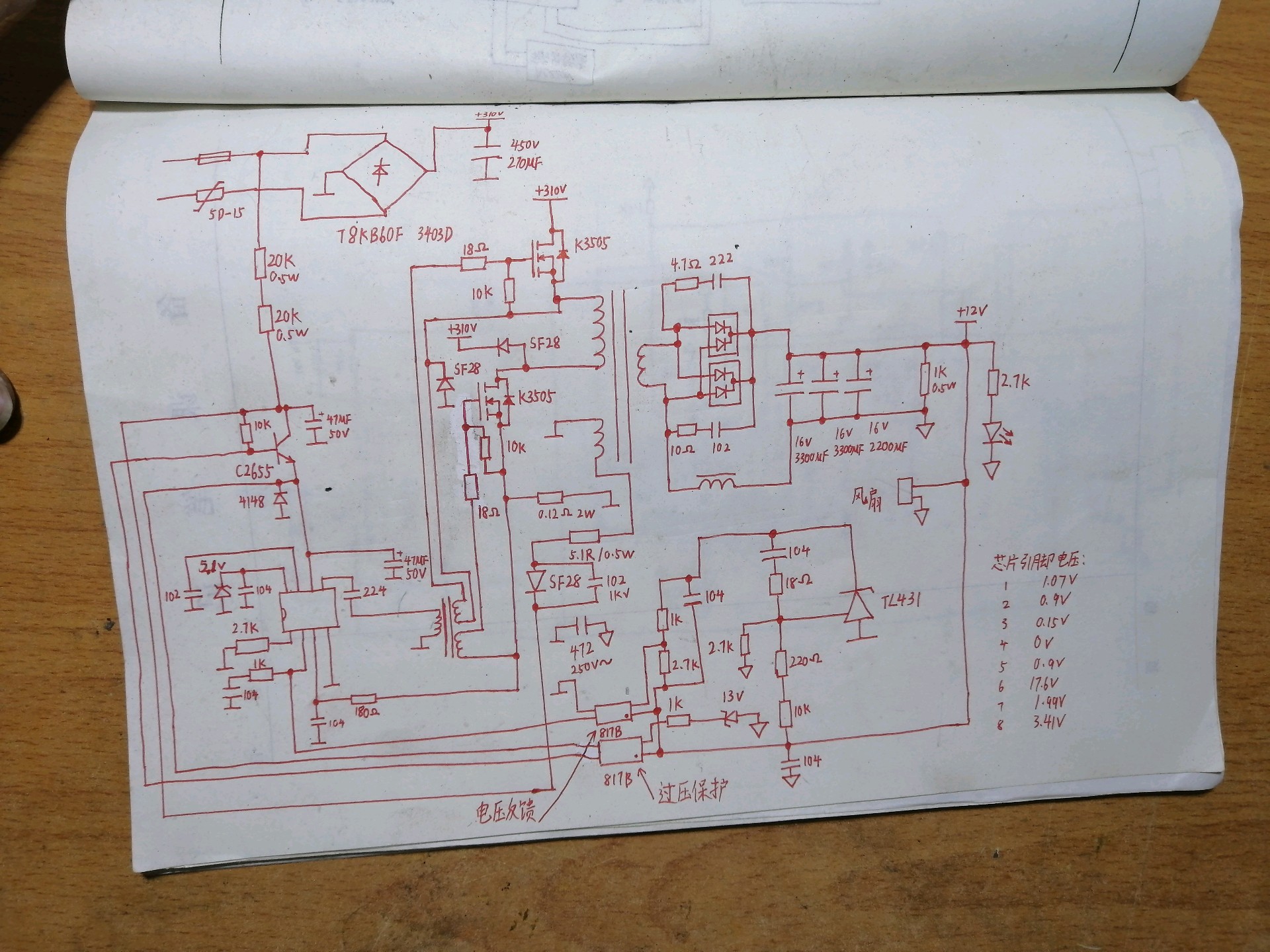

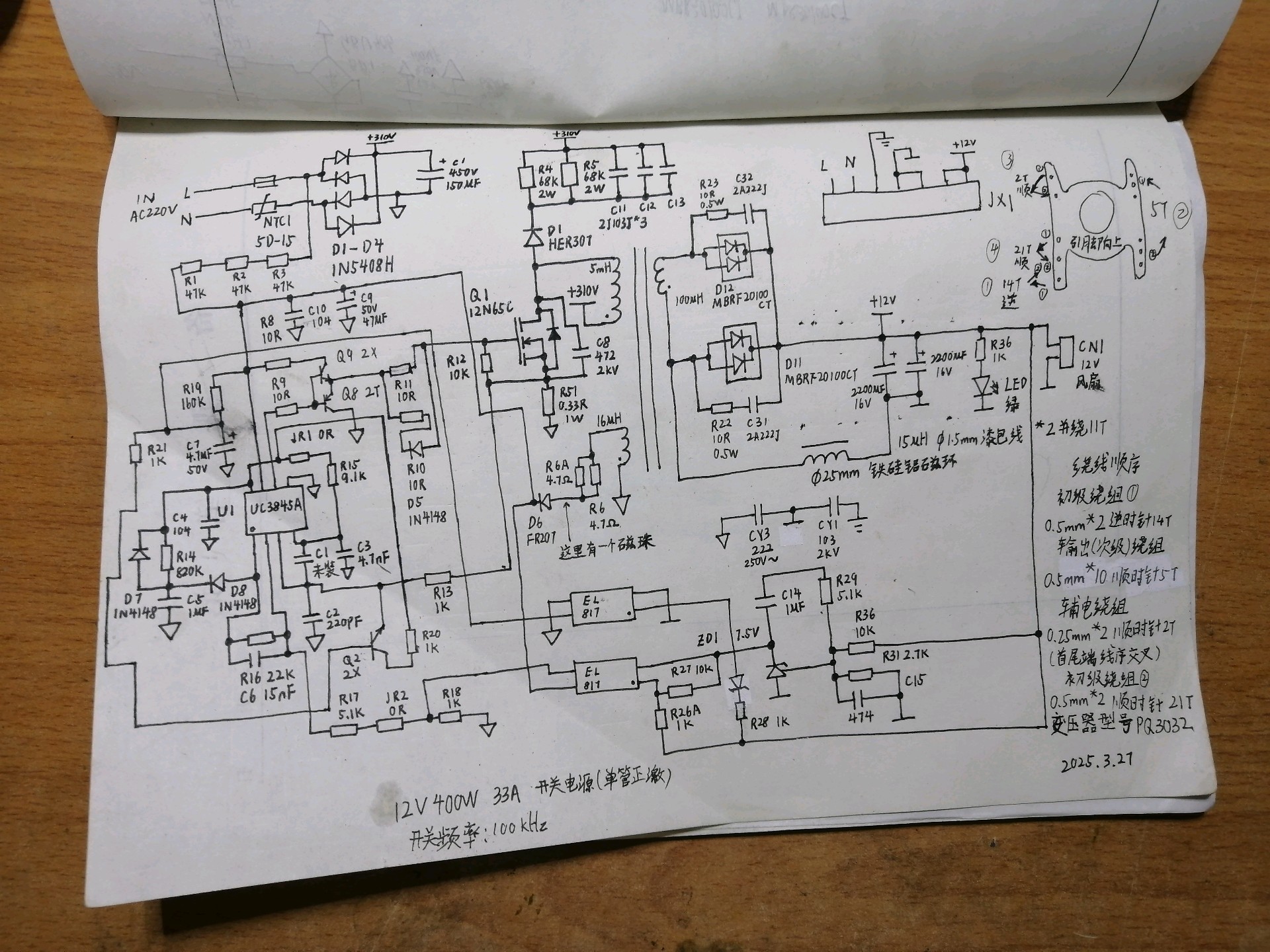

下面是我拆开的12V单管正激电源图纸

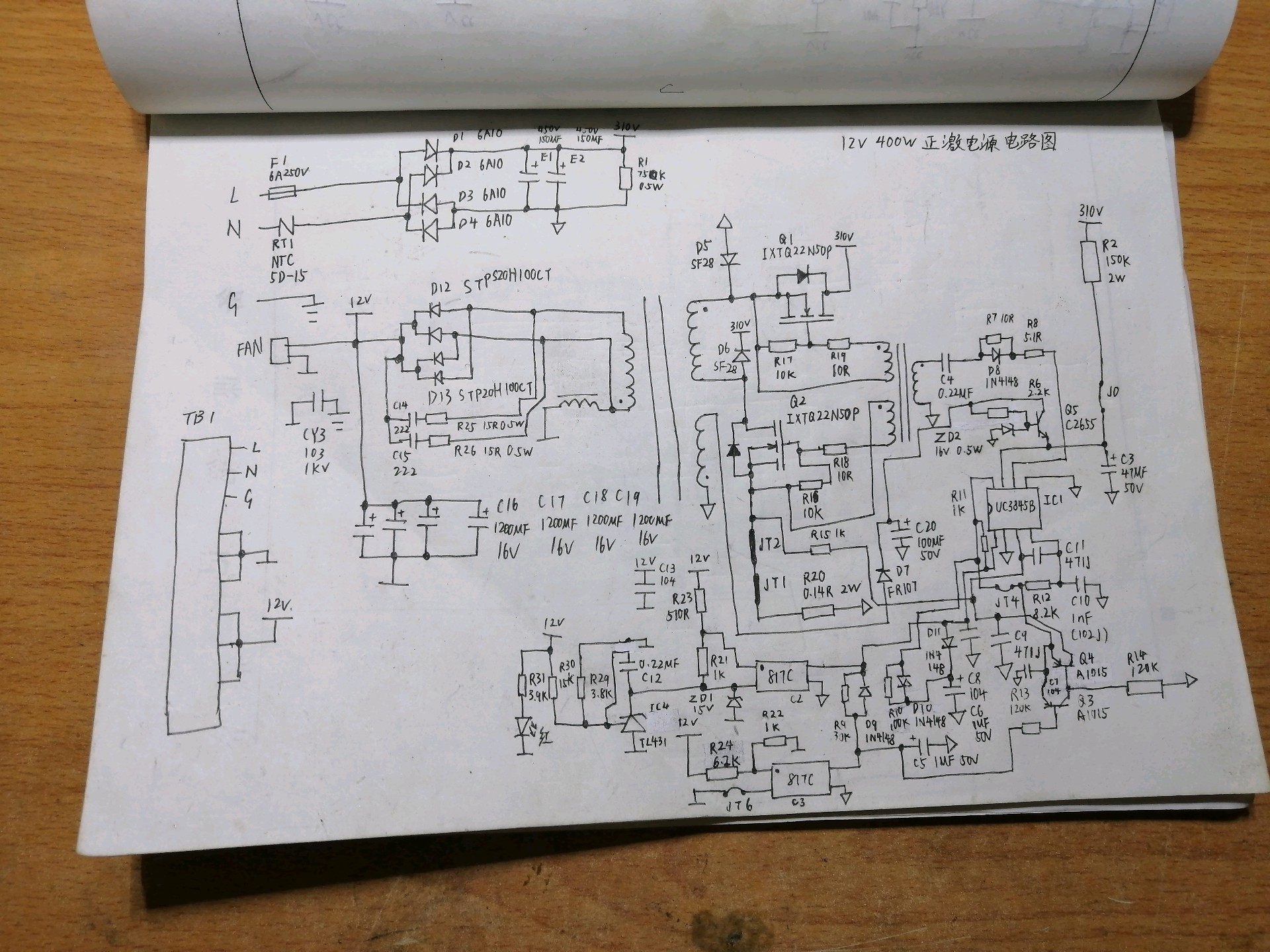

下面是我参考的其他电源图纸

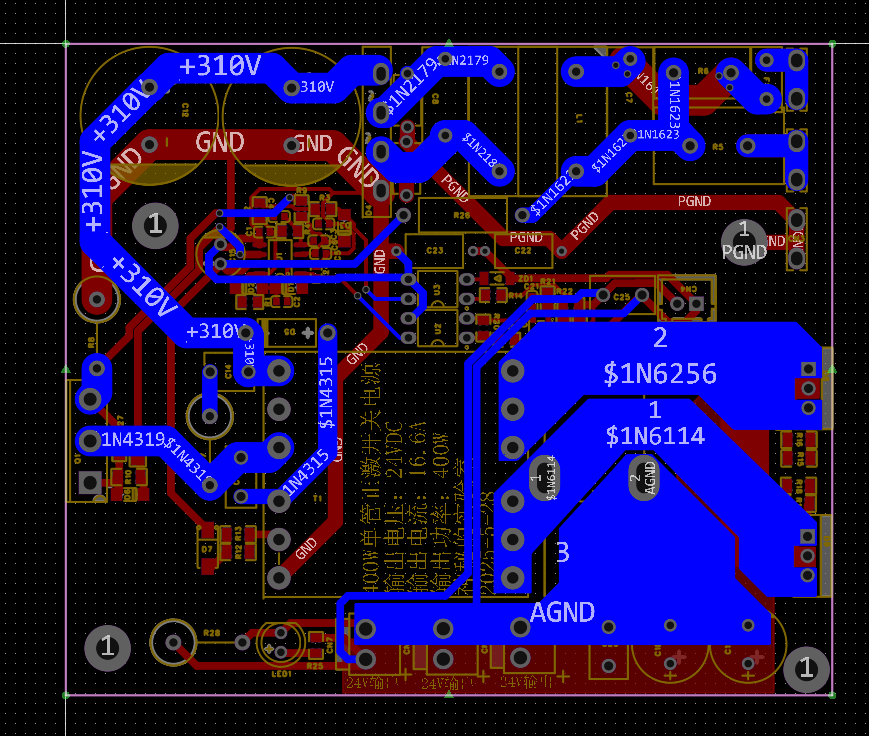

最后就是PCB原理图和开源文件了，文件我放在下面了需要的可以直接下单打样，现在某宝上面有嘉立创特价打样活动，真的挺方便的，直接按客服提示操作就行了。






——未完结——
