有幸兑换了一个电桥镊子，这是品牌菲尼瑞斯的出的新品。



在此之前是票总开源DIY电桥镊子的天下。自从上半年菲尼瑞斯和众仪出了电桥镊子，DIY的价格立即直线下跌。下图是我DIY的镊子，上个月刚卖了，就等积分兑换了。



收纳盒做的很有质感



内部是一个电桥镊子，一对备用表尖，TypeC充电线，说明书，合格证和一个磁吸贴片

笔尖有直型和弯形，可以松开手拧螺丝更换。



磁吸贴片有双面胶，可以贴在墙上，镊子不用的时候可以吸在墙上，这个细节很实用



说明书面板介绍



测量精度





以下做静态测量，因为没有标准元件，都是平时维修购买的元件，所以以下测试不代表产品评测，仅供参考。



电阻测试，购买的电阻都是1%精度的。



测量12毫欧电阻，测量不准

测量1欧电阻，OK

测量3.3欧电阻，OK

测量110欧电阻，OK

测量1.8千欧电阻，OK

测量220千欧电阻，OK

测量2兆欧电阻，OK



下面测试电容，贴片电容精度能稍高点，电解电容网购质量较差，一般都虚标，大家做个参考



102电容，还能接受

103电容，OK

104电容，OK

1UF钽电容，OK

470UF电解电容，怀疑电容虚标

2200UF电容，显示2.145MF，从结果上看应该OK



电感测试，常见的磁环电感和变压器也不知道具体电感值，就不测试了。本次测试以前买的电感，上面有容量，但是忘记误差了，不做分析大家自己看



1UH电感

1.5UH电感

2.2UH电感

3.3UH电感

4.7UH电感



测量二极管的导通压降。不能测试稳压二极管的稳压值。



普通整流二极管压降

肖特基整流二极管压降





看到这里，有的人感觉这玩意精度挺高，比万用表方便，想入手一个……等到手后发现什么破烂玩意儿，测量也不准，还没有万用表好用……



下面就在线测试一下并分析原因



这是一个变频器板子，两个400V47UF电容串联，两个220K均压电阻与之并联。



测一下220千欧的电阻



镊子显示1.408欧。是不是特别不准

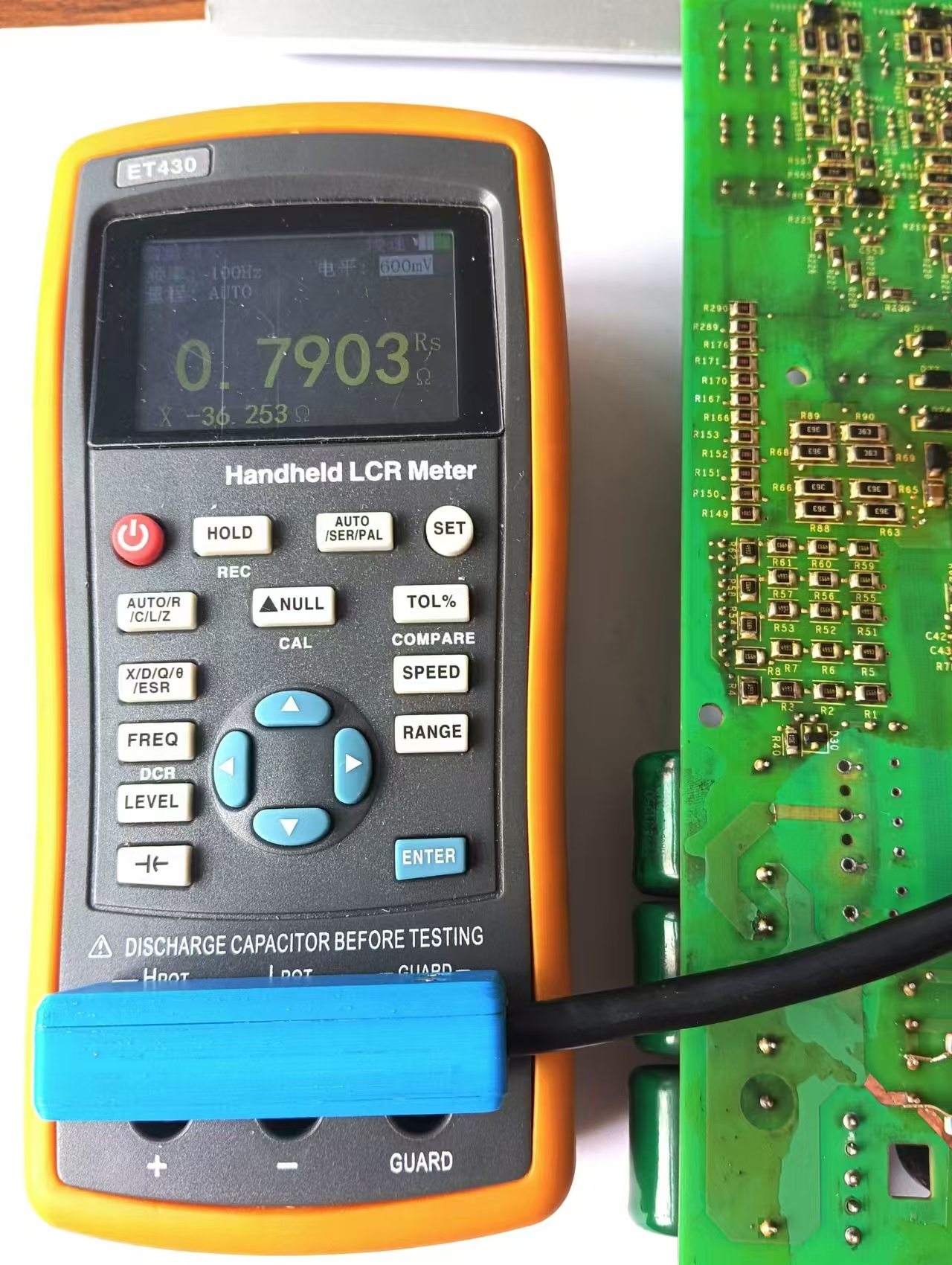

用另一个电桥测量，一样的参数，显示0.79欧，也是没法看



用万用表测量，139.72千欧，这个测量值比电桥要好多了



再测试一下47UF电容



镊子显示43.96UF，这个结果可以



专业电桥有专门的测量电解电容模式，显示43.79UF，这个结果也行



万用表测量显示44.99UF，对于维修来说也够用了



为什么会出现这个结果？这要从电源的原理分析



电桥看似只有两个表尖，实际上是4线法测量，有一组信号源，发出一个正弦波。

这个电桥镊子有100Hz，1KHz，10KHz三个频率，就是指这个信号源发出的正弦波的频率。

这个电桥镊子有0.3V和0.6V两个电平切换，就是指这个信号源发出的正弦波的振幅。



上示波器测量一下，这是0.3V1KHz的波形



这是0.6V1KHz的波形



这是0.6V10KHz的波形



可以理解为，电桥先向待测物发出一个正弦波，然后再用两根线测量待测物两端的信号变化，经过计算显示测量值。这就是4线法测量。



上述为什么测量均压电阻测量误差那么大，因为220千欧电阻和47UF电容并联，电桥发出的正弦波是可以通过电容的，造成测量值偏差太大。而万用表测量电阻，输出的是直流电，直流电会对电容充电，但是充满后对于直流电就是断路。



这个电桥镊子测量参数只有电平和频率。专业电桥还有串联和并联，以及还有电解电容模式。对于测量不同范围的元件，需要切换对应的参数，如果选择参数不当就会造成测量结果不准。



电桥离线测量比较准确，在线测量考虑的因素很多，要分析与待测元件有电气连接的元件对测量是否有较大的影响，以及要选对正确的测量参数，以减少测量误差。



看到这里，您应该明白了电桥的测量原理和基本的测量方法，准备为下一次的积分兑换冲刺吧
