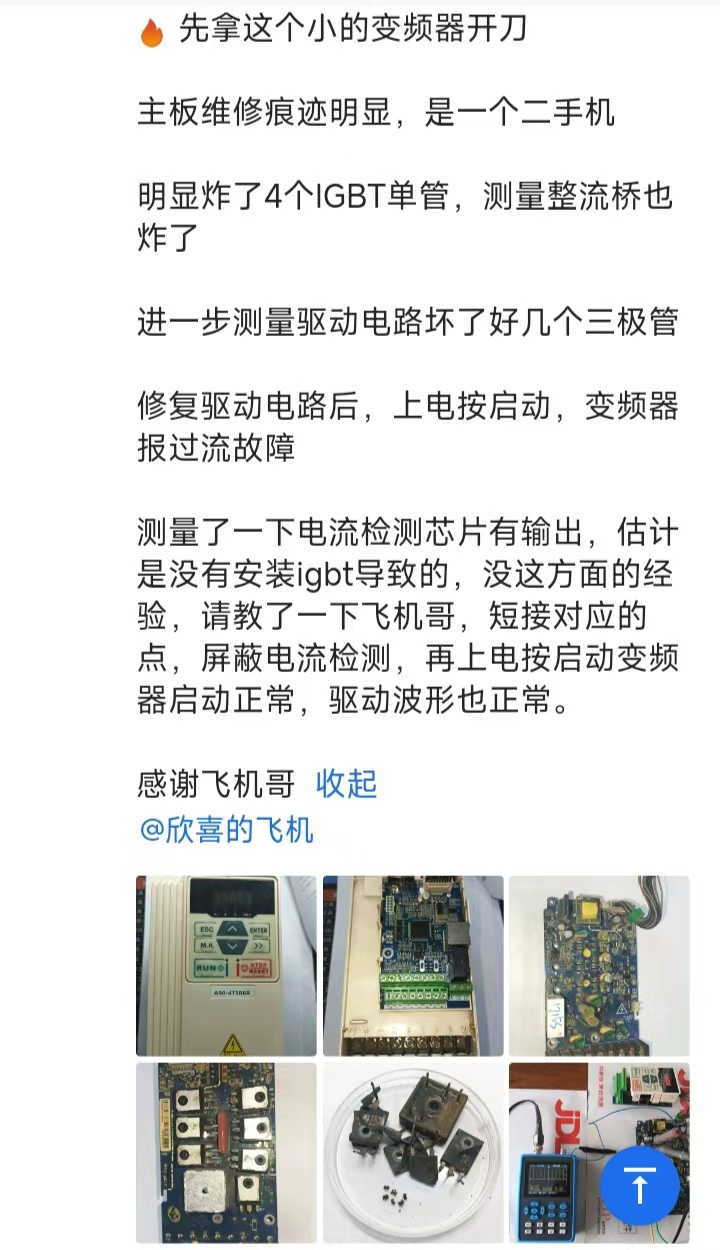

一个正弦的小变频器，上次发的检修动态，很多朋友留言不能屏蔽电流检测，本次分享一下维修过程和电路原理。

上次大体测量了一下损坏的零件，然后网购损坏的零件。

节后收到了网购的零件，开始一边检修一边解释为什么要屏蔽电流保护。

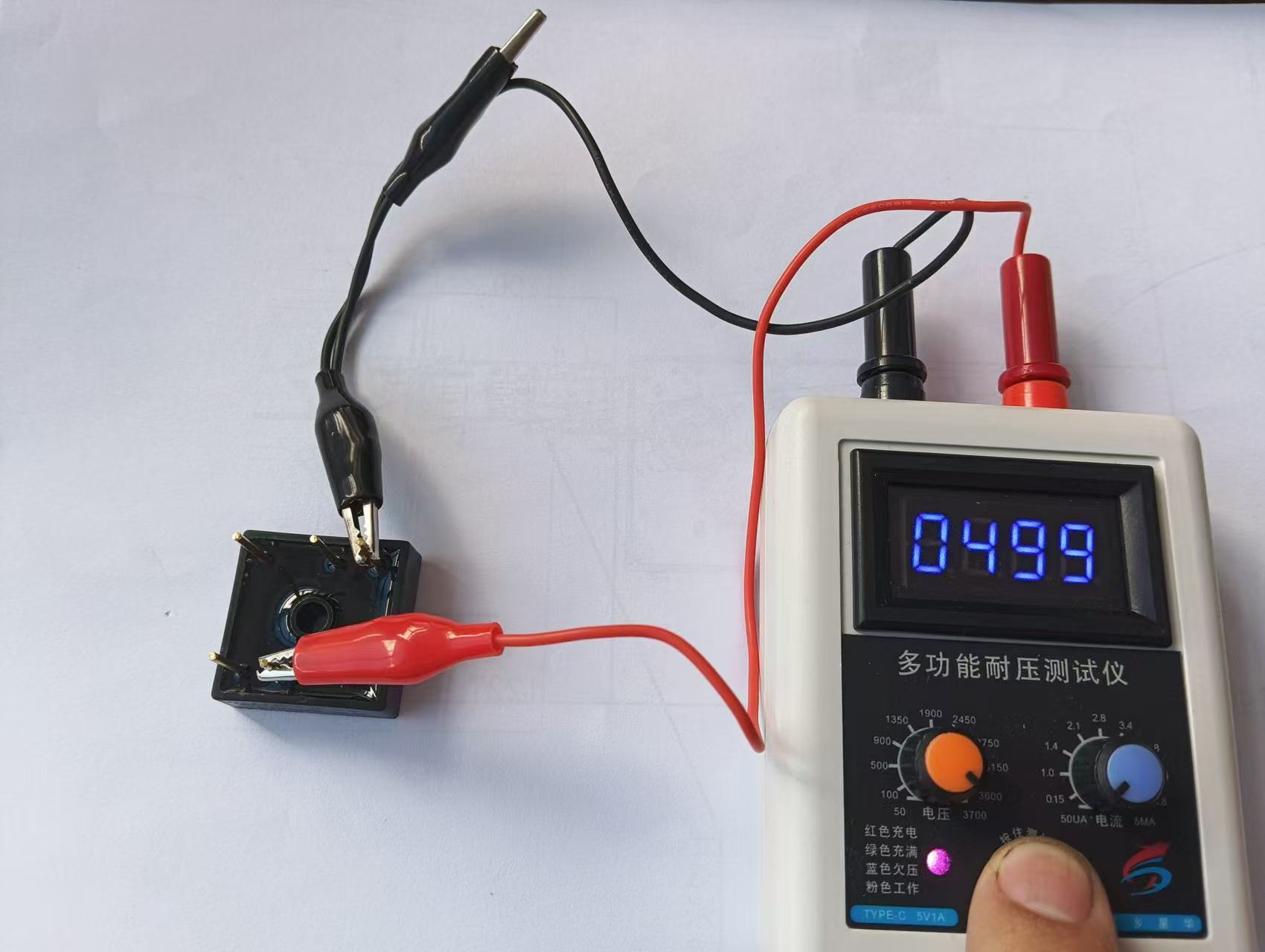

买了3个整流桥，为什么不多买，因为太贵了。用耐压测试仪测试，其中有一个其中的一相耐压只有500V，正常耐压在1200V以上。

这样三个整流桥只剩下两个正常了

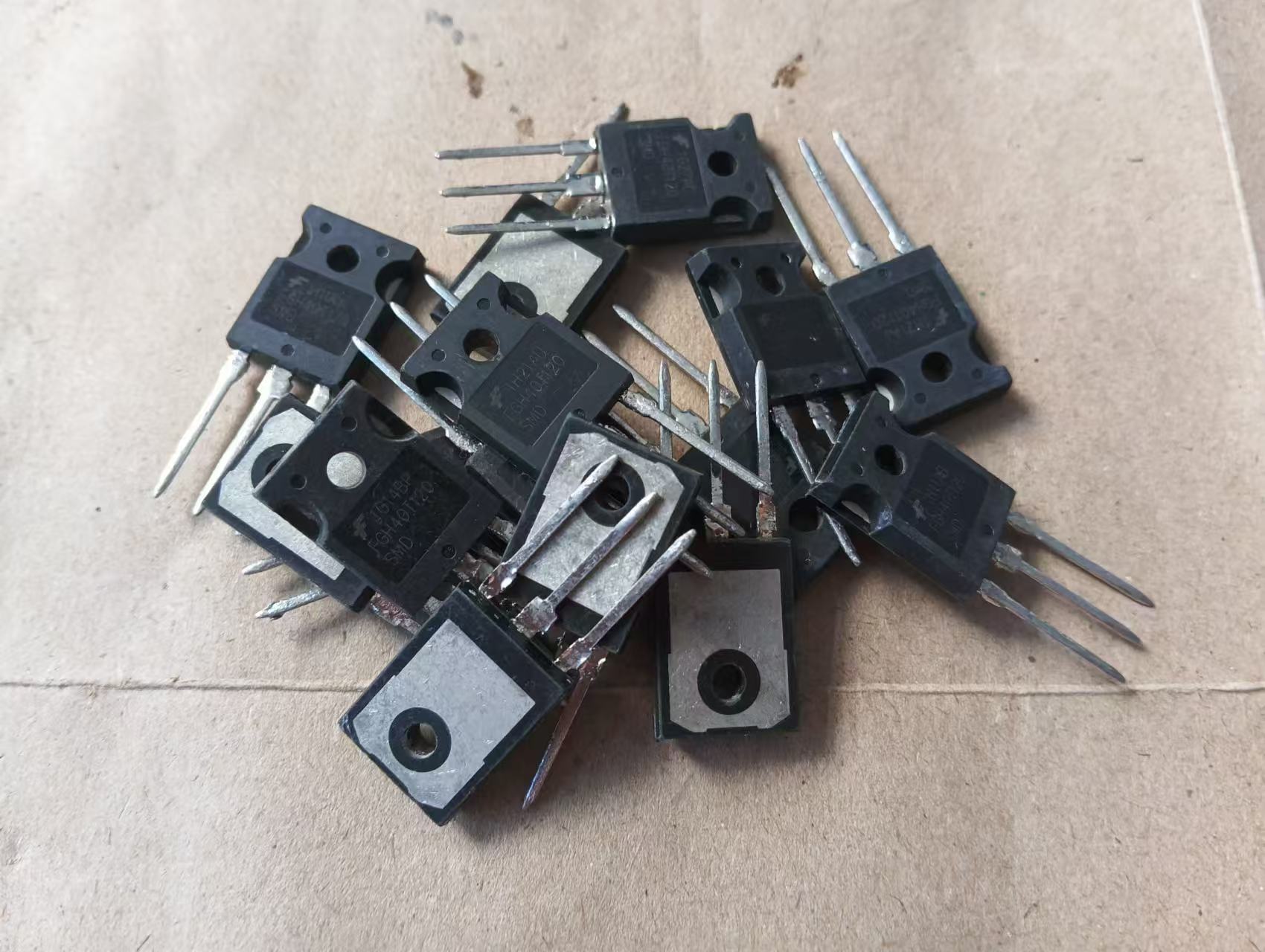

买了一堆IGBT，40A1200V，买的拆机的，单价5元一个。

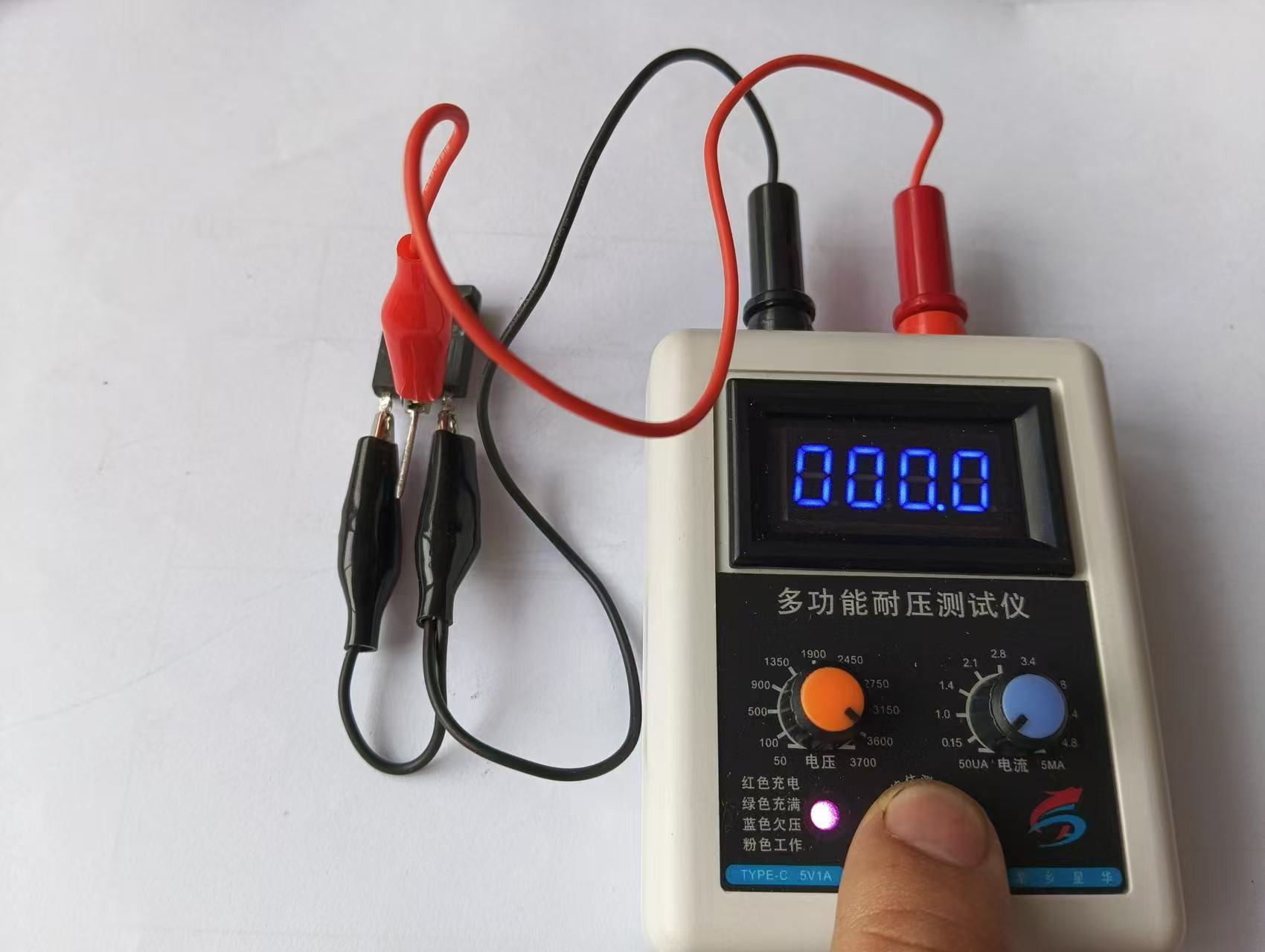

用耐压测试仪测试，一个短路，其余的耐压都在1200V以上。

变频器有7个IGBT，其中一个用于控制制动电阻，六个用于三相逆变，虽然IGBT单价感觉不是很贵，但是如果驱动有问题发生炸管，炸的不止一个。所以需要不安装管子启动变频器，然后测量驱动电路的动态波形是否正常。

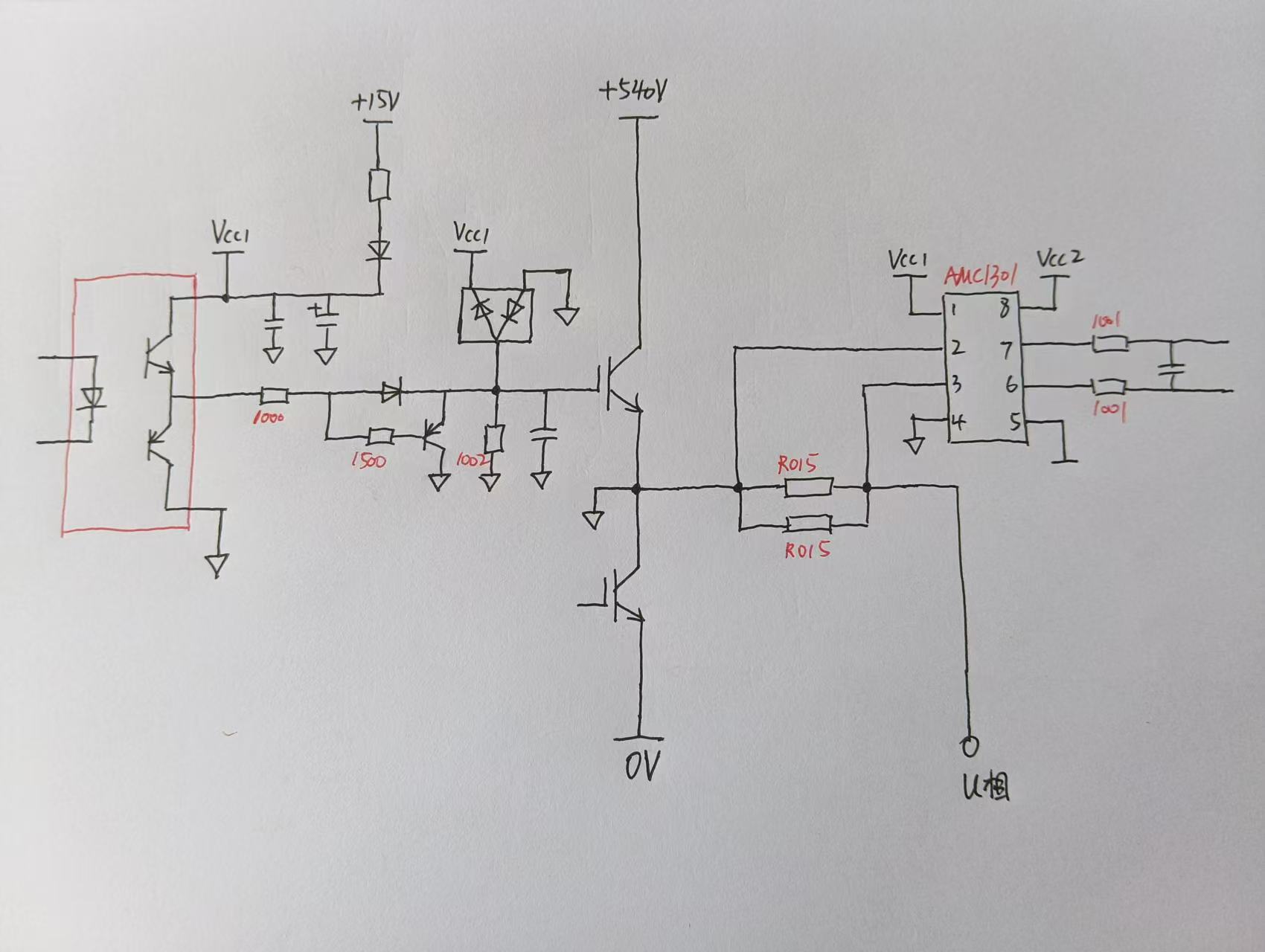

下图是简单手绘了一下上桥的驱动电路和U相电流检测电路。

这个是小功率变频器，变频器停止状态驱动电压是0V，启动状态是SPWM波形。上桥辅电采用自举升压，所以不装下管时上桥辅电是没有电压的。

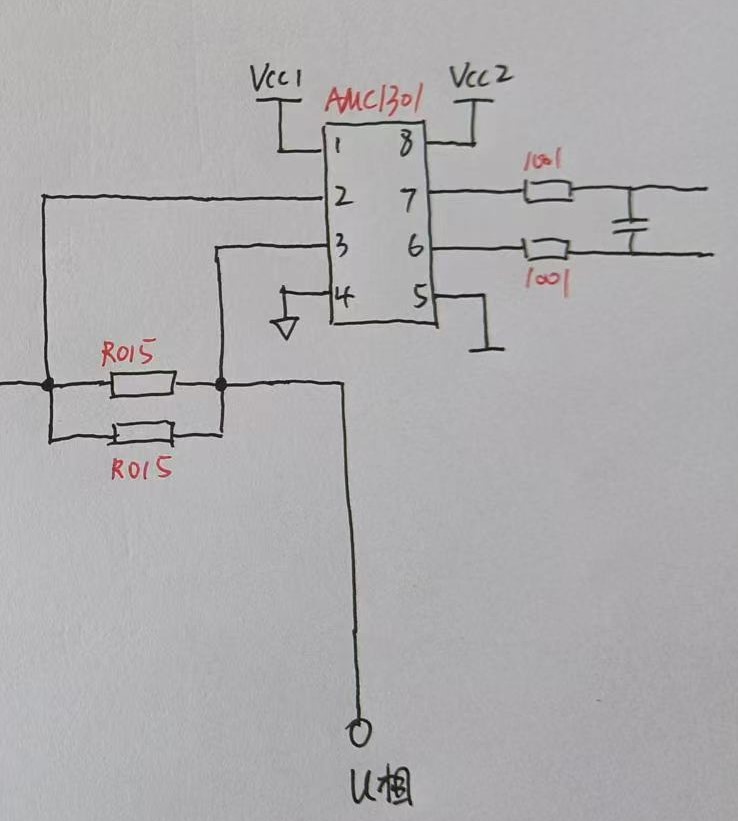

电流检测芯片的Vcc1也是取自上桥辅电，Vcc1无电压，Vcc2有电压，所以6和7输出了2.5V异常电压，变频器进入保护状态。

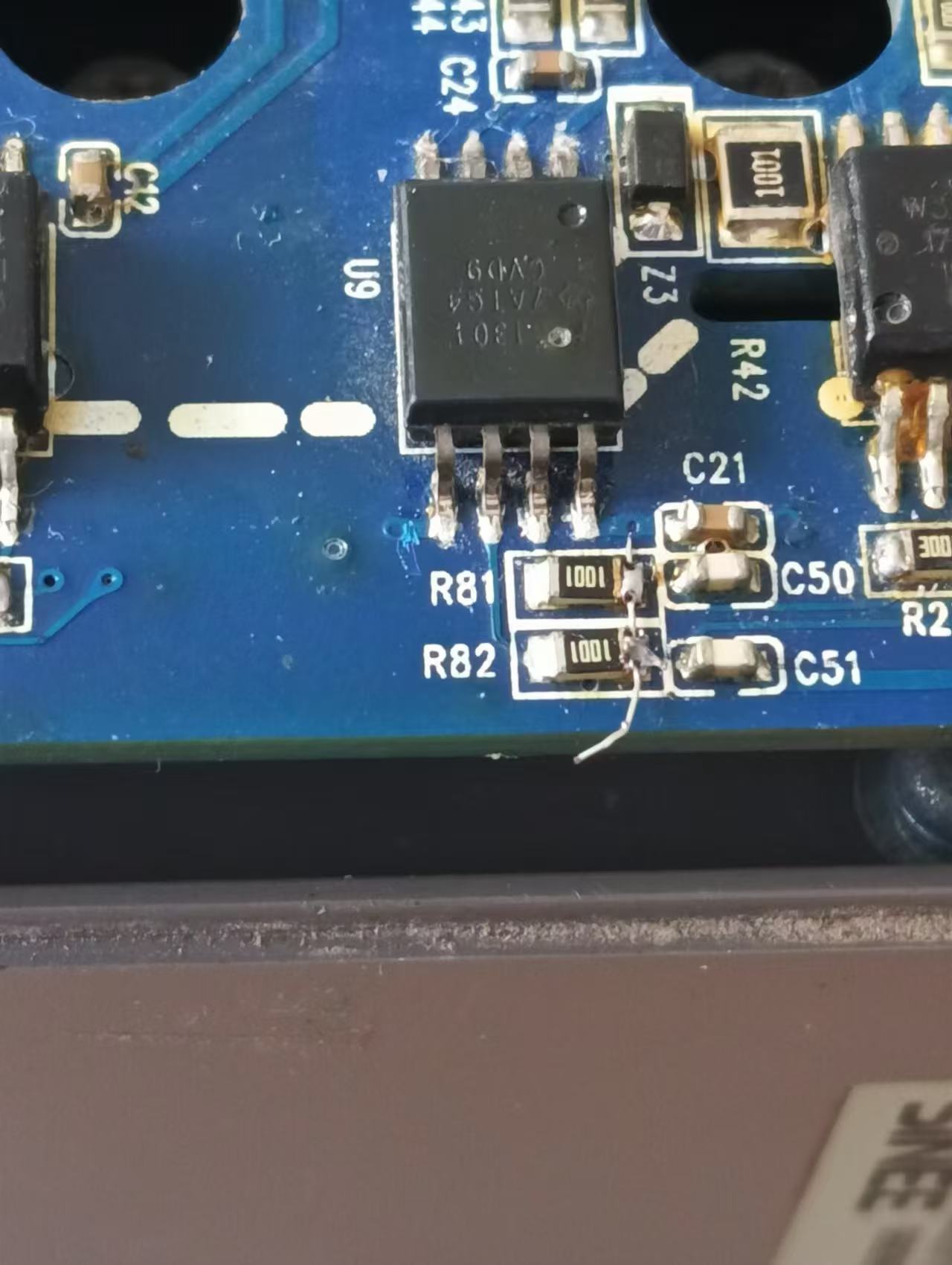

如下图所示，短接6和7右侧电路，暂时屏蔽保护，然后就可以启动变频器测试驱动波形了。这仅仅用于维修测试，修好后会去掉屏蔽。

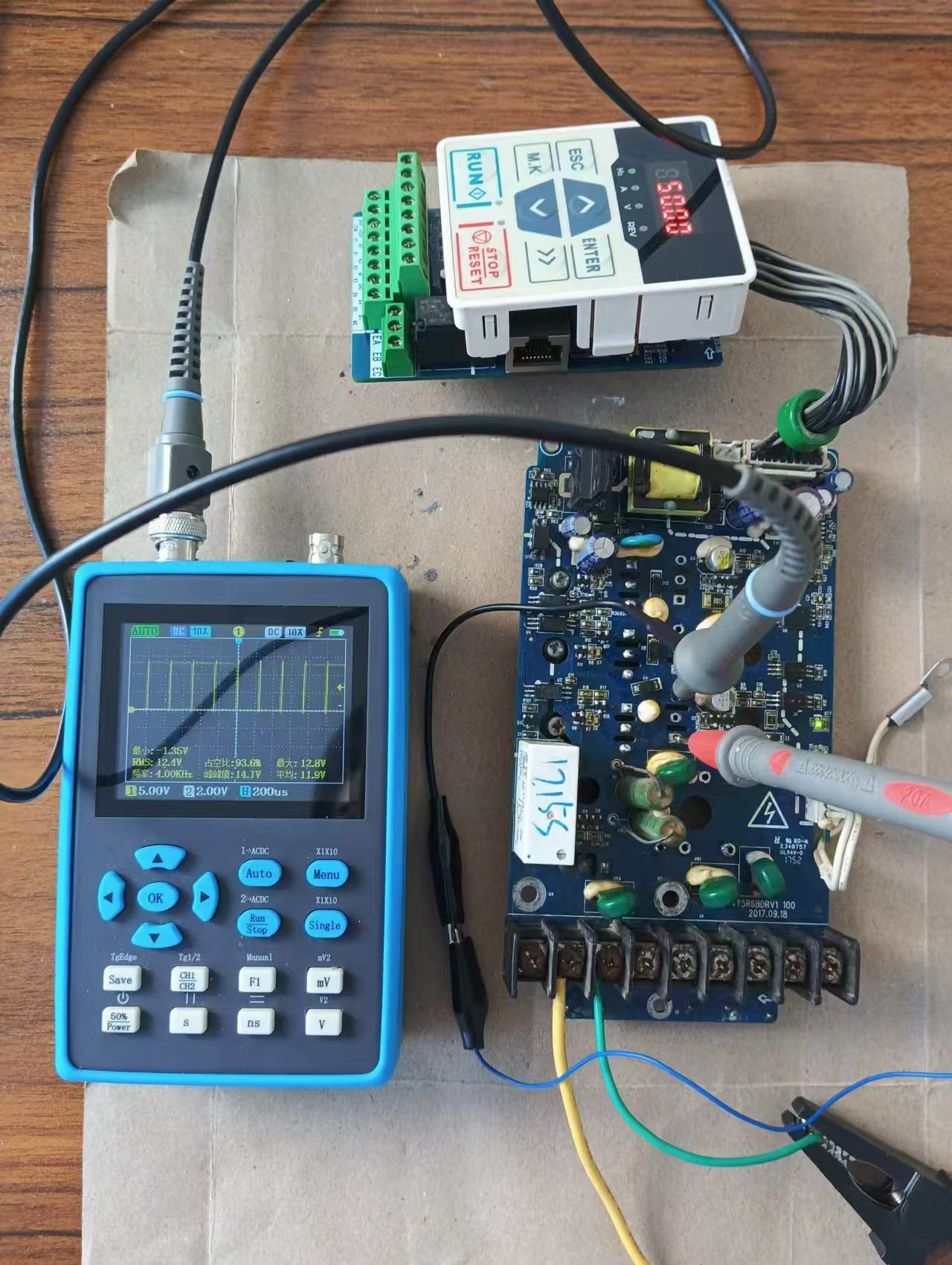

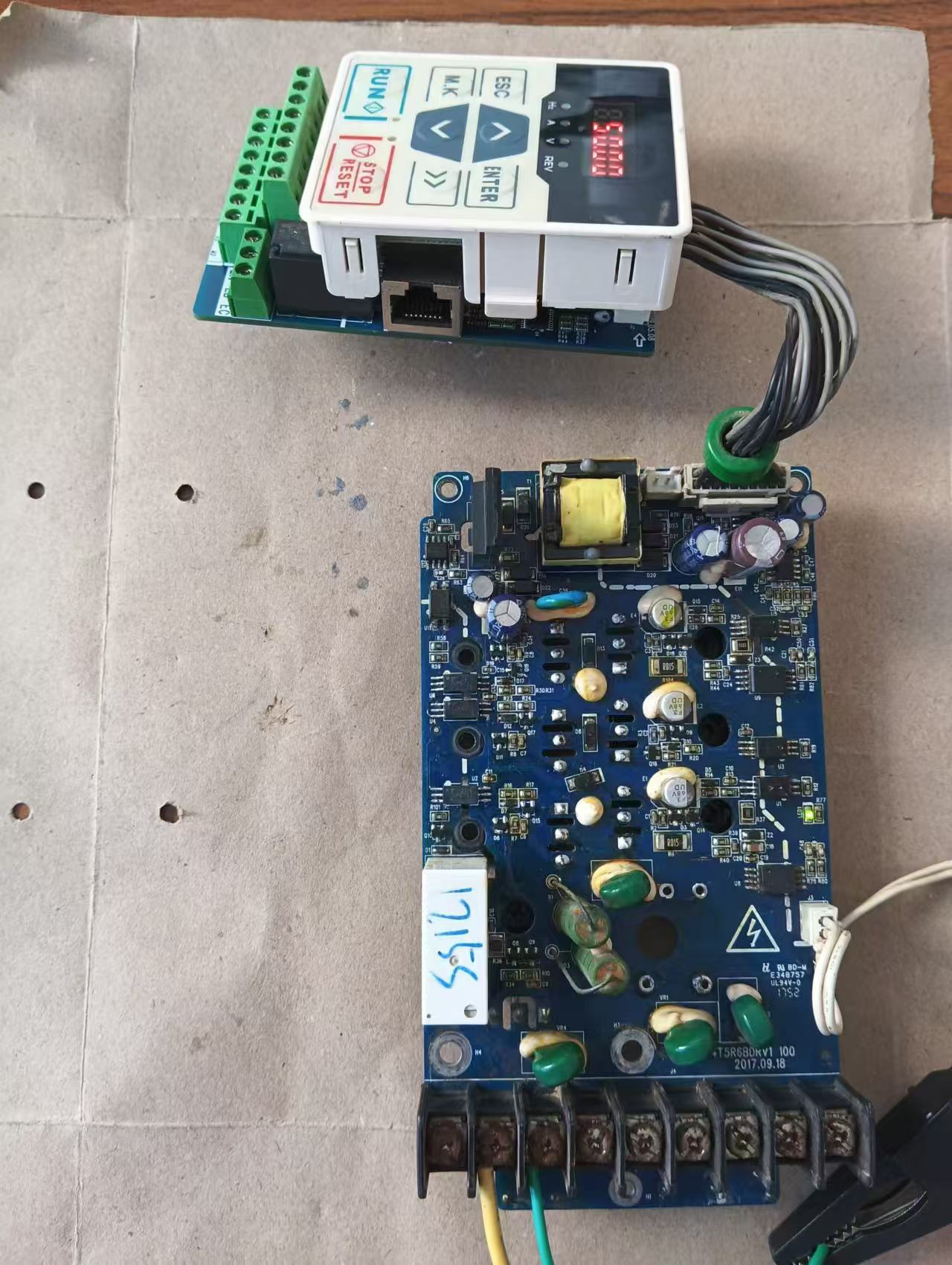

网购的零件到了，所以更换上驱动电路损坏的元件，然后安装三个下管，上管没有安装，这样驱动有问题也不会炸鸡。启动变频器，检查6路驱动是否正常。

下面是动态视频，可以看到驱动波形的占空比不断变化，这就是SPWM波形。

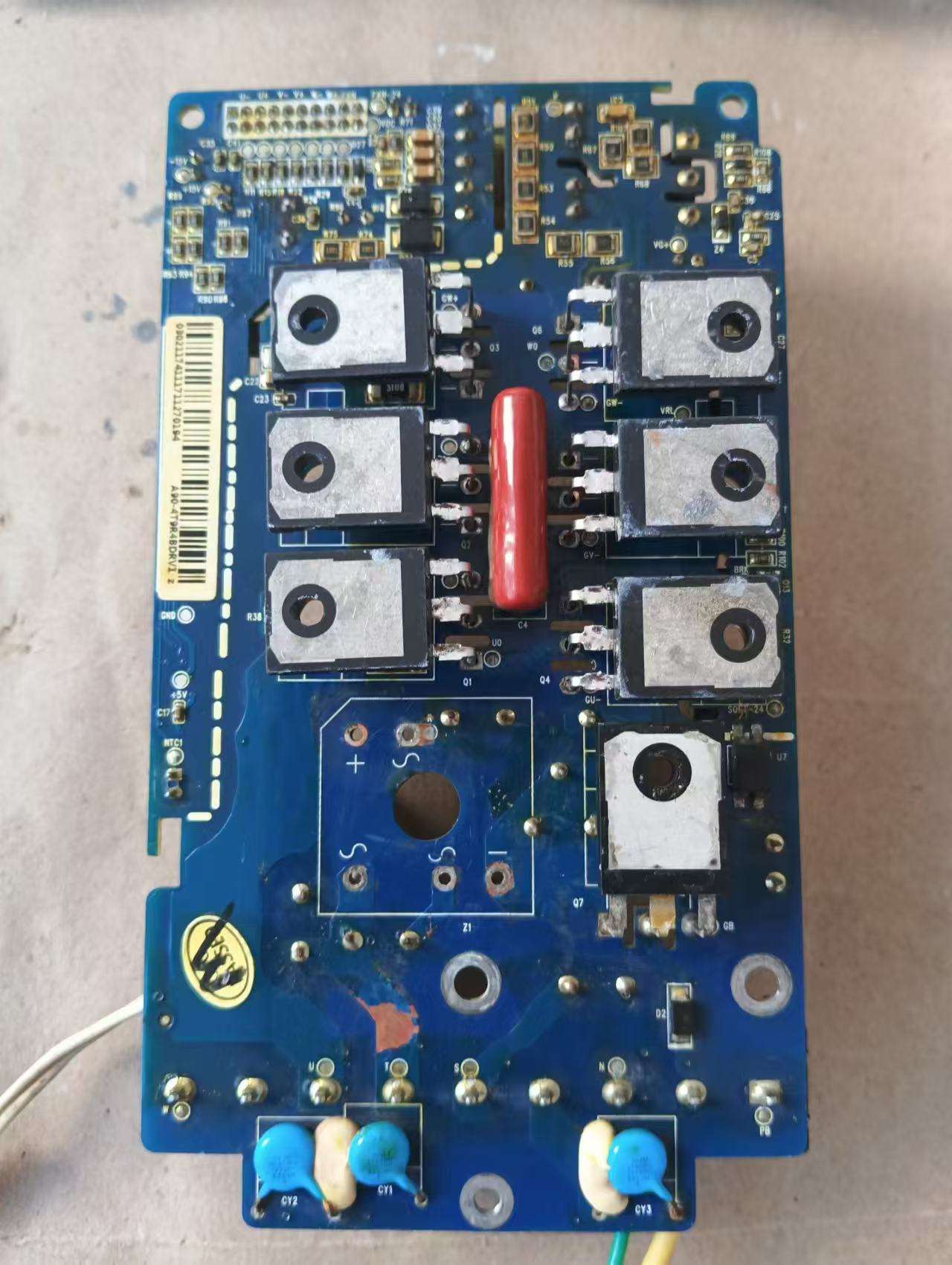

再安装三个上桥，变频器启动没有炸机。然后去掉屏蔽的电流保护，再测试一遍。

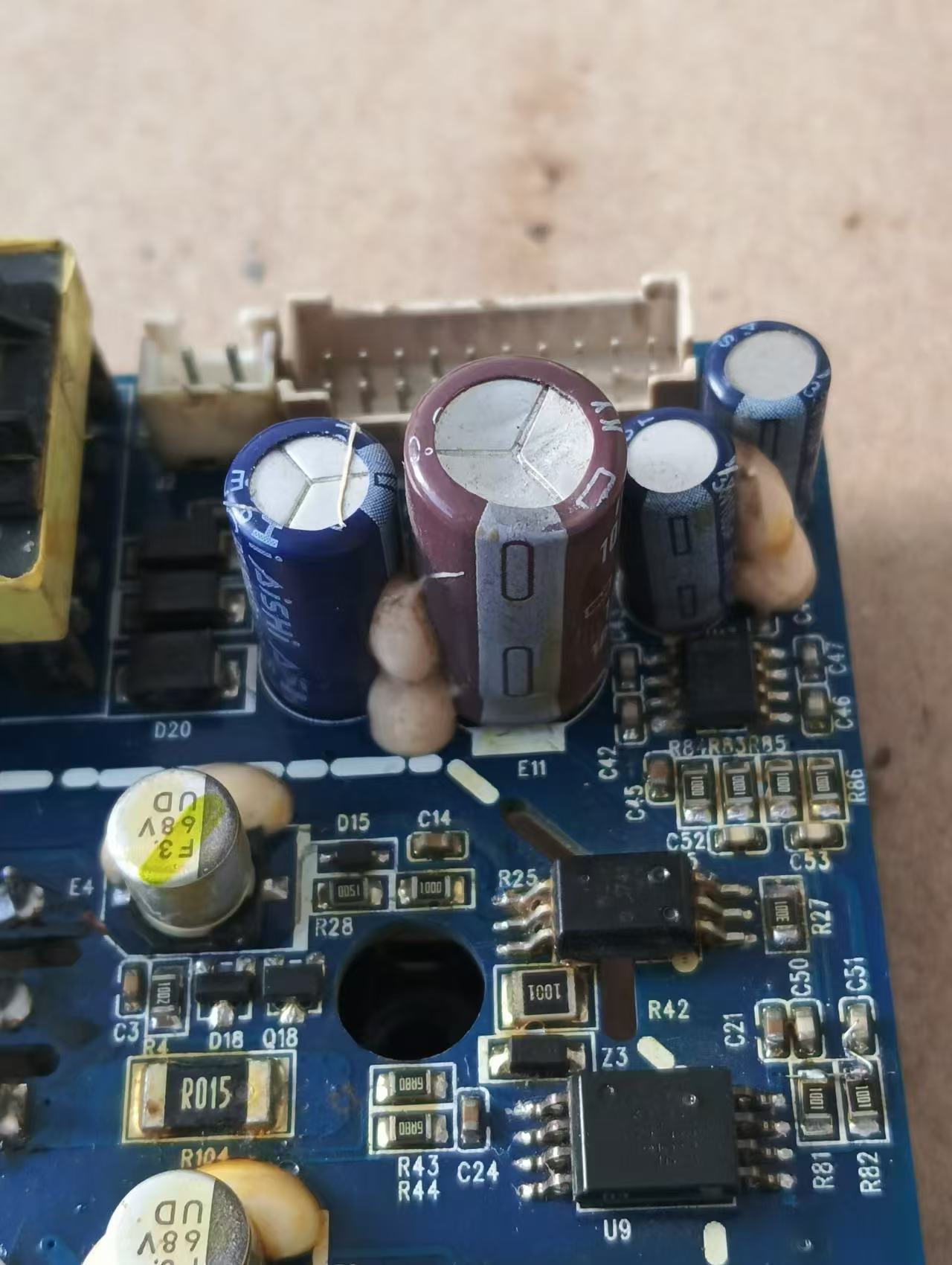

又发现一个电容变形，更换之



涂摸导热硅脂，安装整流桥

装机测试，输出电压正常

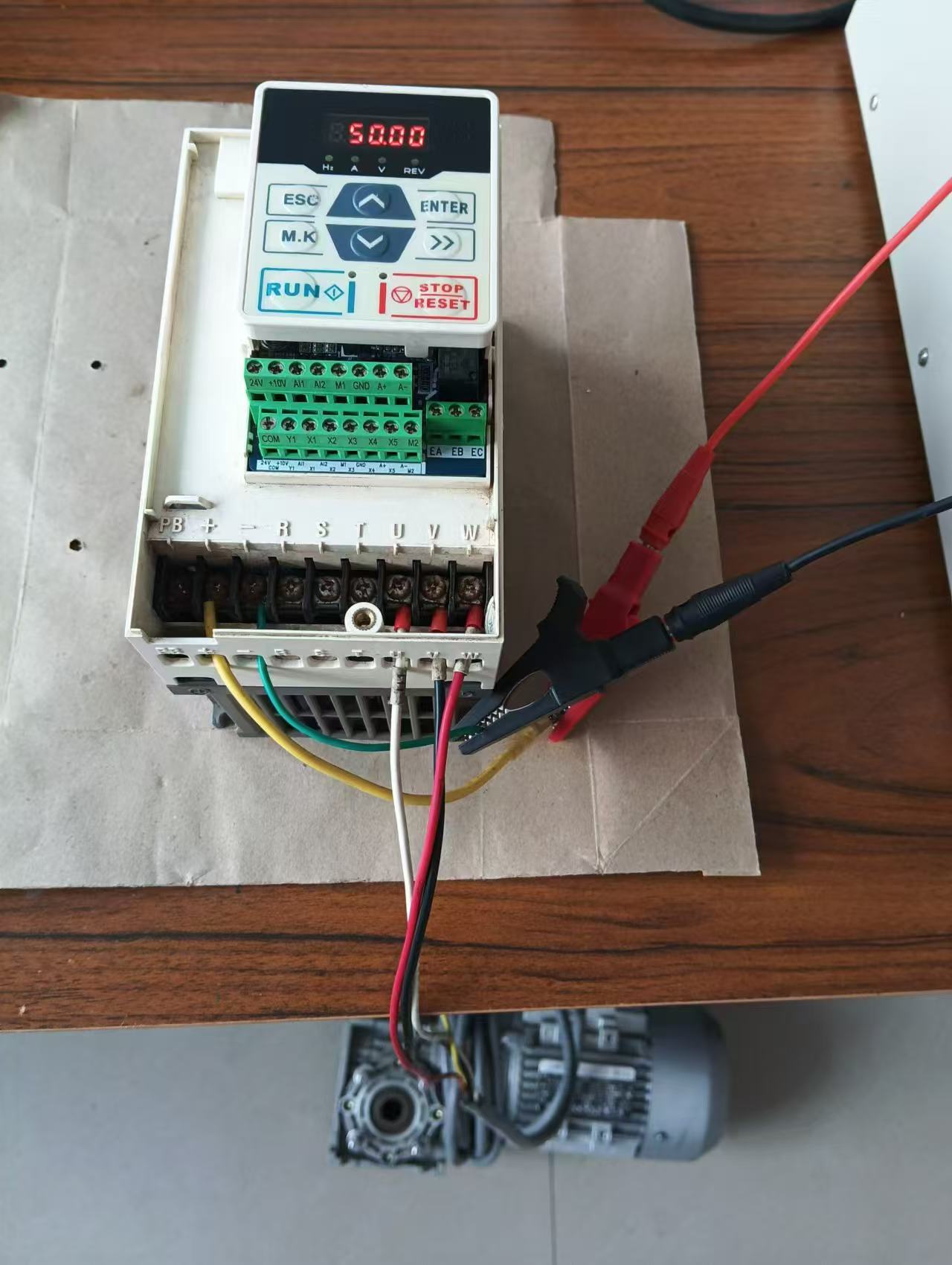

负载电机运转正常

输出电流0.55A

汇总一下，损坏了这么多零件。

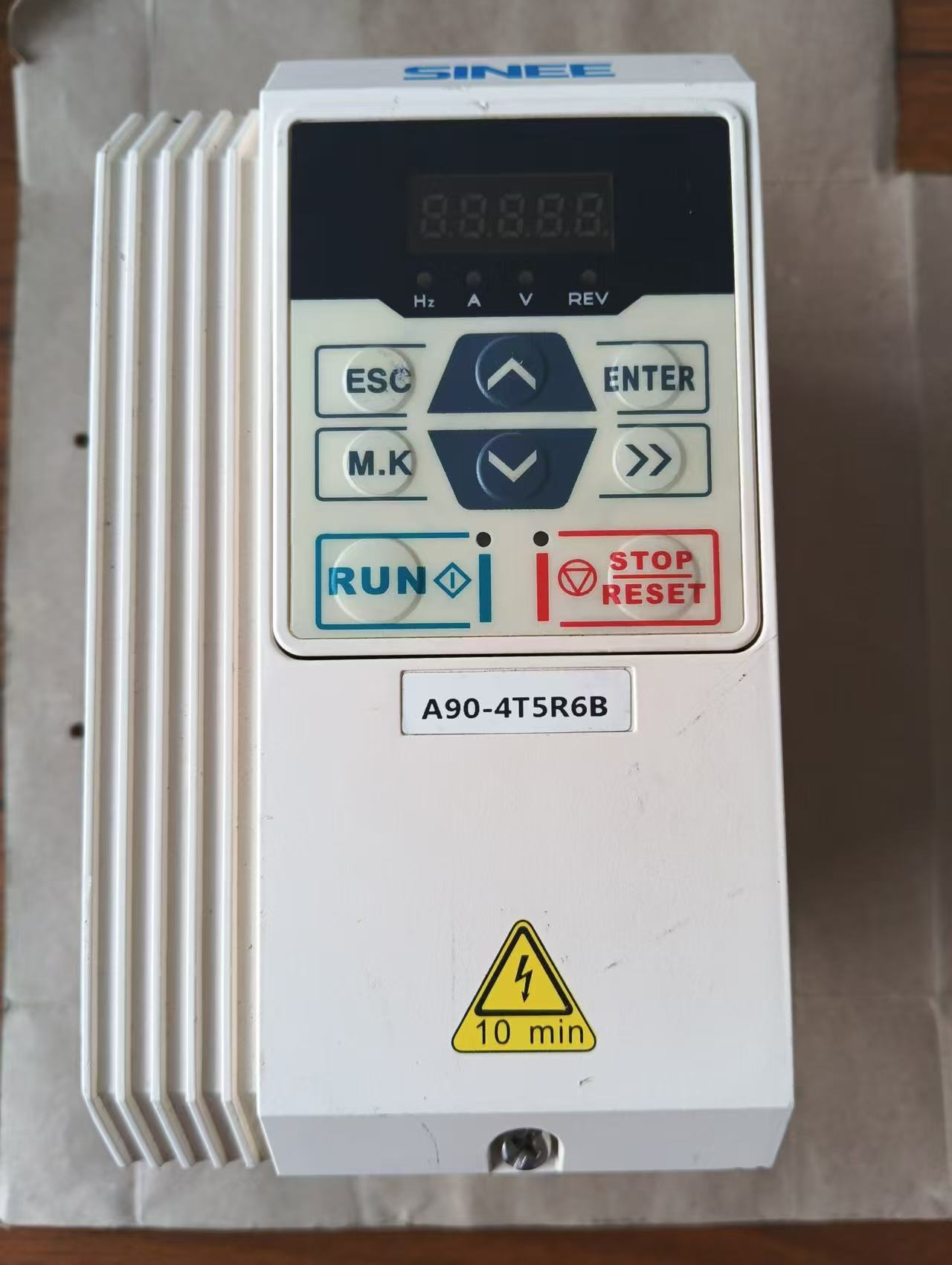

贴上标签，交货
