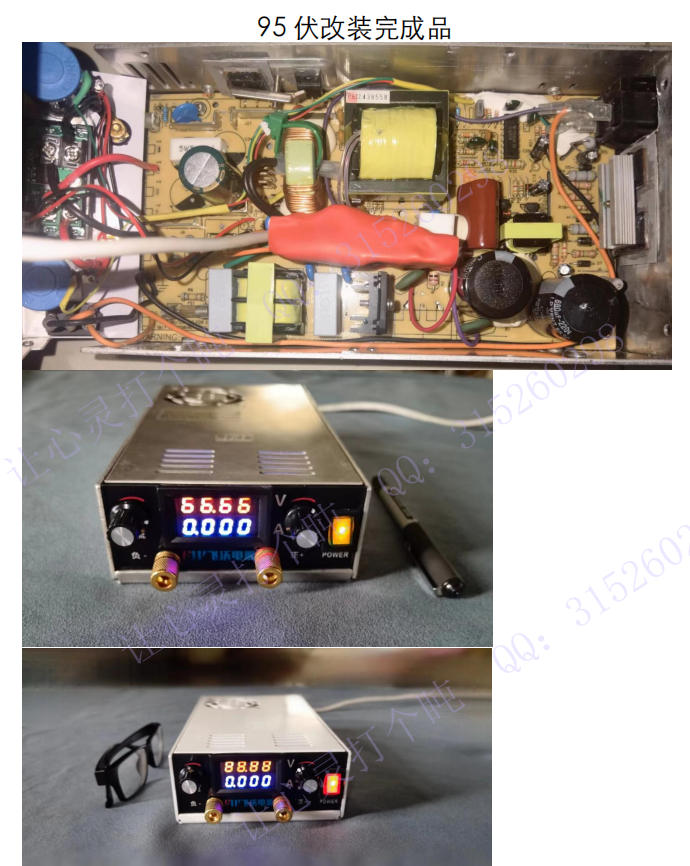

本教程为明纬S350-27开关电源改直流可调，DIY改造后电源输出0-95V、0-7a连续可

调，额定功率 350W。教程改装仅供有经验的爱好者参考，请详细看完教程后再操作，安全操作谨防爆炸

伤人，小小一个电容都能炸瞎眼，万事安全第一！）改装套件均选用优质元件，一切为了

稳定工作。



一、主要适用于：各类汽车、电动车电瓶、锂电池充电、车载 DVD 机、收音机改

家用音响供电、电脑主机、路由器、光猫、硬盘盒、电视盒、电源液晶显示器供电、充

电宝、手机充电、也适用于直流设备、直流电机无极调速、LED 无极调光、化学电解电 镀、

各类维修、科研测试、学习实验、电子仪器等等，一台顶多台，更多用法等你发现。



二、使用说明

1、先确认并预设所需要的电压、电流后再接入负载、正、负极不可

接反、短路、反接必烧。使用完毕后先断开 220v 交流电源再断开负载。2、请认真核

对电流、电压及功率。总功率不得超过 350W。总功率=电流×电压（例如电压为 80v 电

流为 4a 时80×4=320w 可长期稳定工作。



三、安全注意事项

1、为避免危和使用者的安全，在使用本电源前请详细阅读本手

册，并严格遵守安全警告信息和机身操作说明来使用电源。

2、本电源仅限室内使用，接入市电后不要接触可能存在地电势裸露的金属外壳、端子、

输入输出口、引线夹等。通常使用绝缘材料，保证身体与电处在绝缘的状态。 3、不要

在高温、高湿、易燃和强磁环境中存放和使用，注意防水、防尘、防摔。不得随意改变

电源内、外部线路以免损坏电源和危害您的人身、财务安全。



四、免责条款

1、本教程如有改变，恕不另行通知。

2、本人不承担由于用户正确与错误操作及使用所引起的事故和危害，使用本电源所带

来的一切后果自负。

3、本教程所讲述的功能，不作为将本产品用作特殊用途的理由。



第二章：测试（测试收到的原件是否正常通电完好）



一、通电测试开关电源：

在 N 和 L 两个接线点接入 220 伏交流电，用万用表测+V 和-V 之间的直

流电压在 27V 左右，调整 LED 旁的可调电阻（+V ADJ） 输出电压在 27V

之间变化，电源 LED 发光正常，电源基本正常。



二、测试辅助电源：

在输入端接入 220 伏交流电，通电测试辅助电源是否有 12V 的电

压。电源线红线接 L，蓝线接 N，通电后用万用表测输出端的正负

极。辅助电源板带很炫酷的冰蓝 LED 灯，可有效观察判断电源状

态，如觉光污染也可拆除，包括连接 LED 的分压电阻。

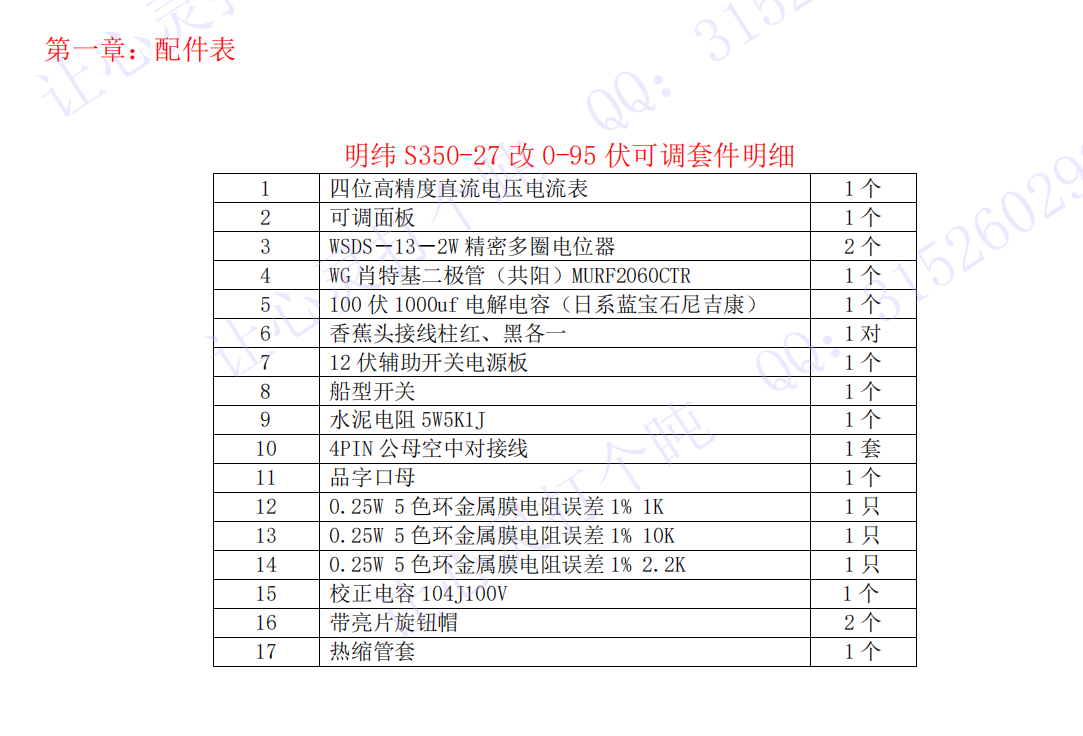

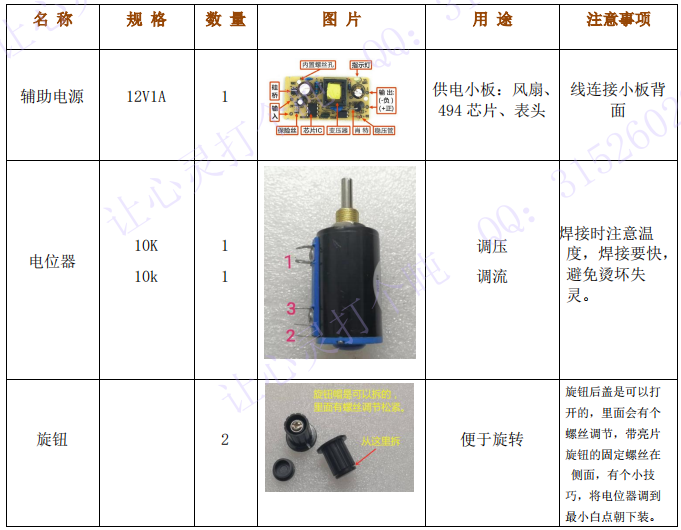

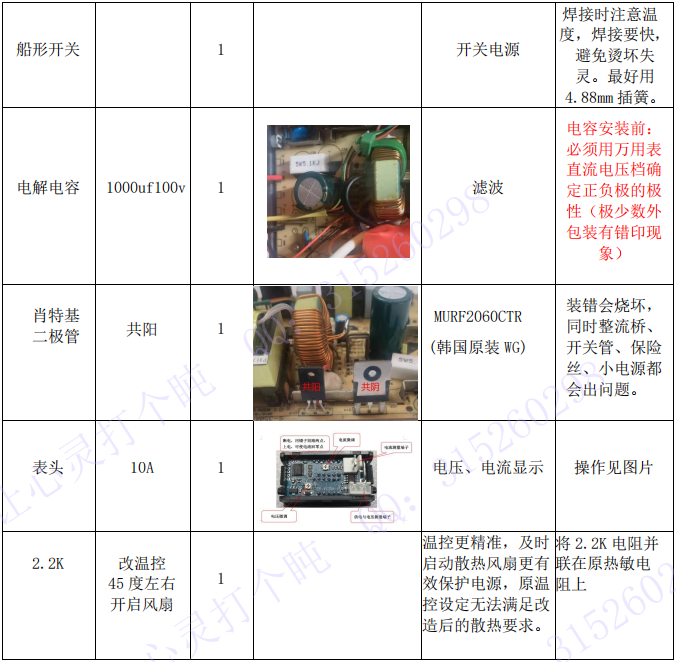

三、部分材料备注

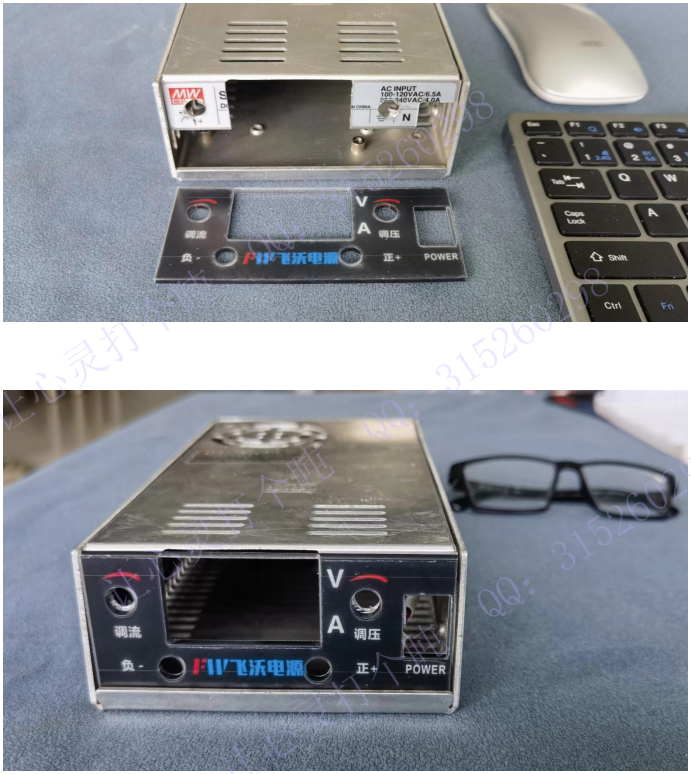

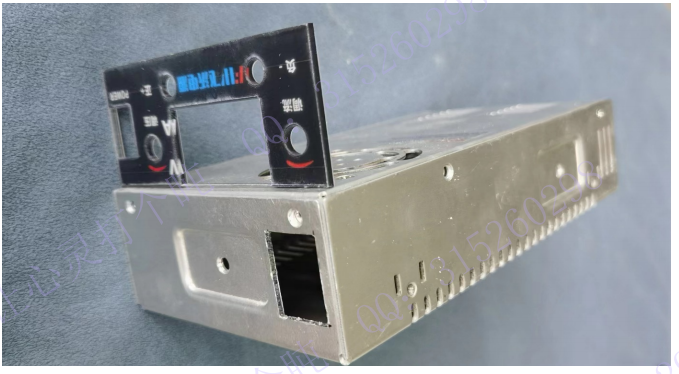

第三章 面板、品字口安装





                 尾部品字座开孔：高 26MM*宽 21MM





第四章：拆除（拆除原电路板的原件）

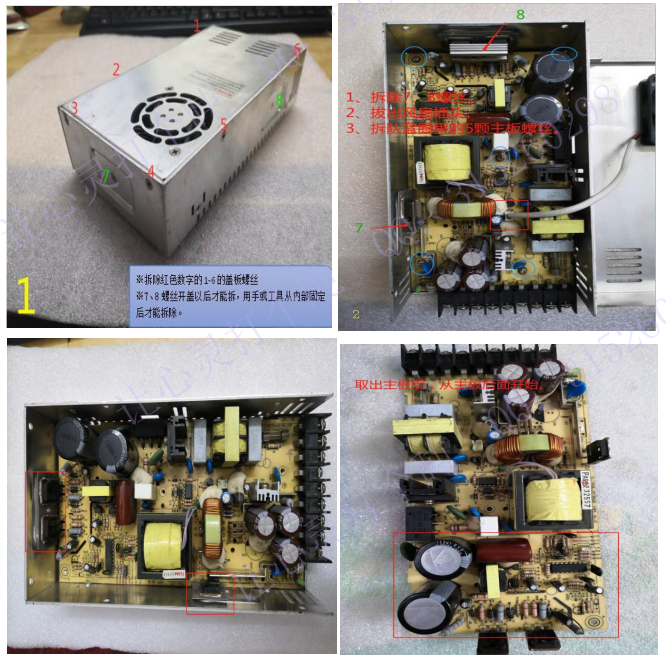

一、拆下电路板：用改锥拧开固定电源上盖的的 6 个螺丝，把上盖打开，拔下风扇

插头，把上盖去下来。拧开固定电路板的 5 个螺丝和固定功率管的两个螺丝，慢慢

取下电路板。注意保留好他们之间的绝缘片及螺丝（以及电路板下的绝缘片），回

复时还要原样上回去。





二、拆除电阻

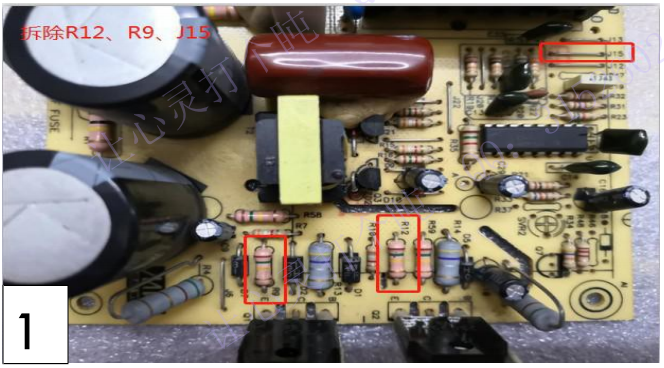

1、拆除 R9、R12、J15。R59、R58 也可拆除。

2、挑起 R48 带字端，移到 D18 位置。

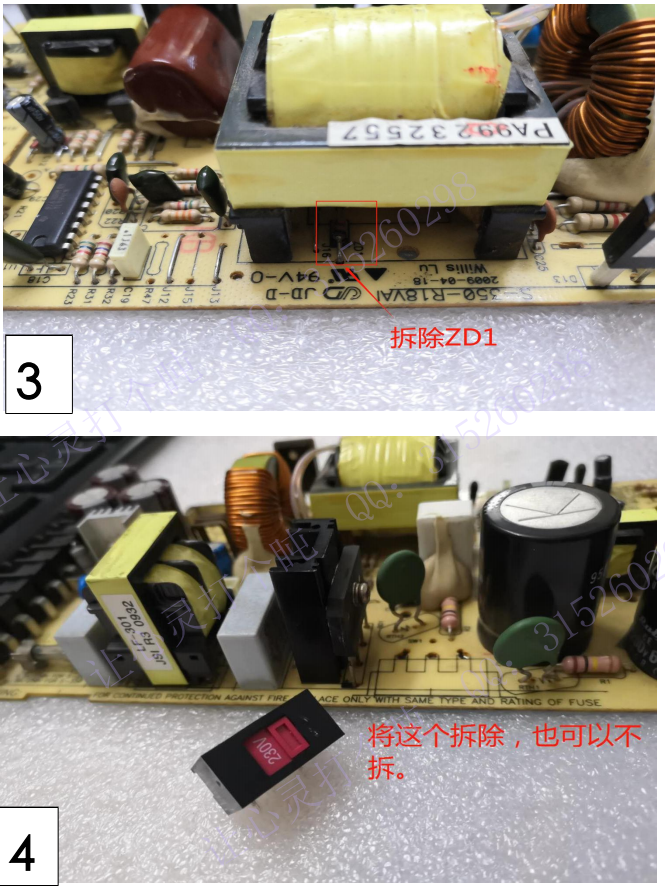

3、拆除 ZD1.

4、拆除 220V100Ｖ转换开关

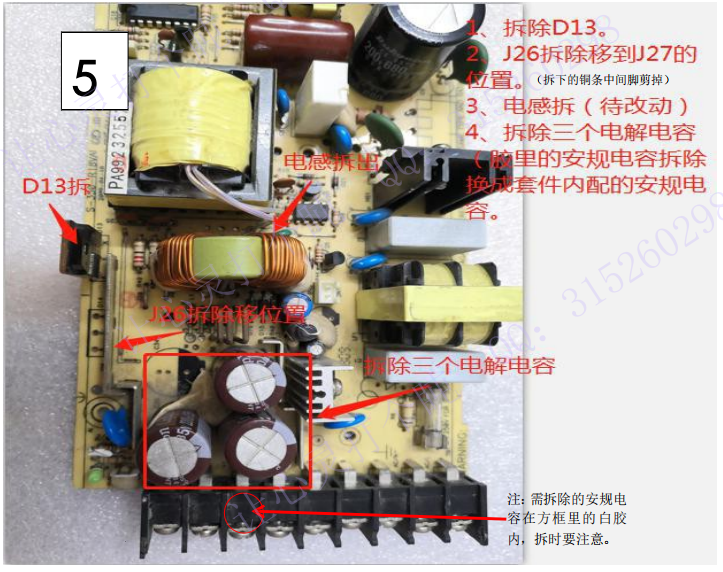

5、看图

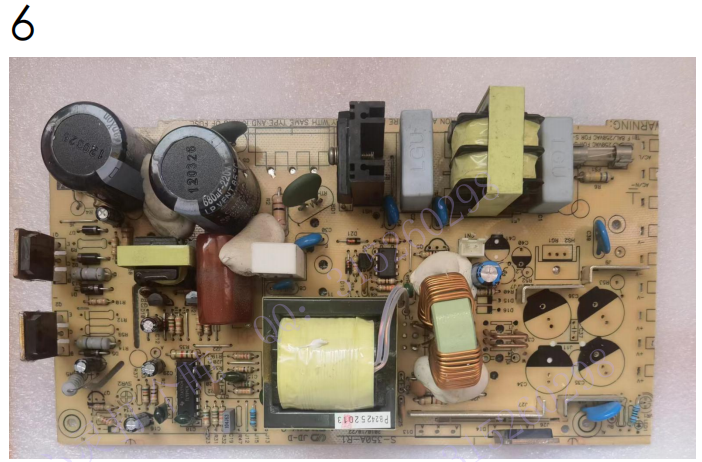

6、看图

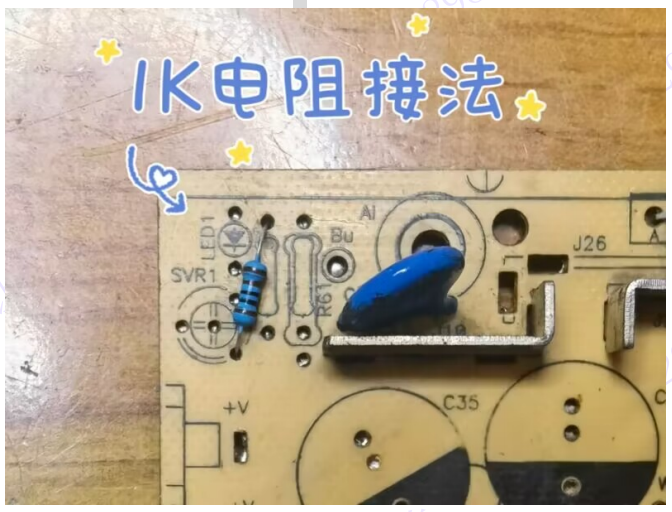

7、R25、LED1、SVR1 微调拆除。







注：建议拆除，误调成 110v 通电220V，两颗大电容必炸。

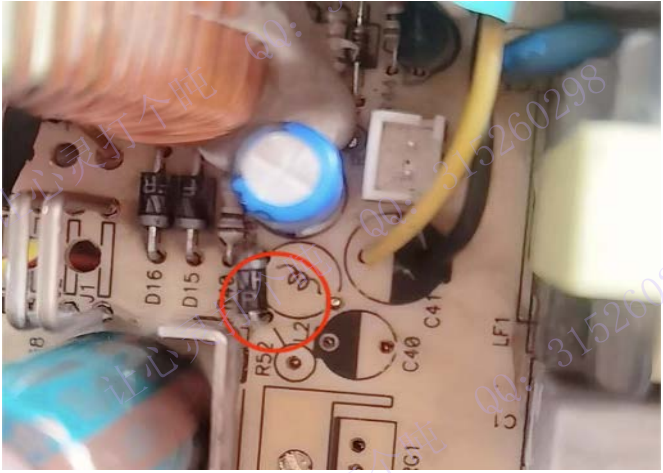

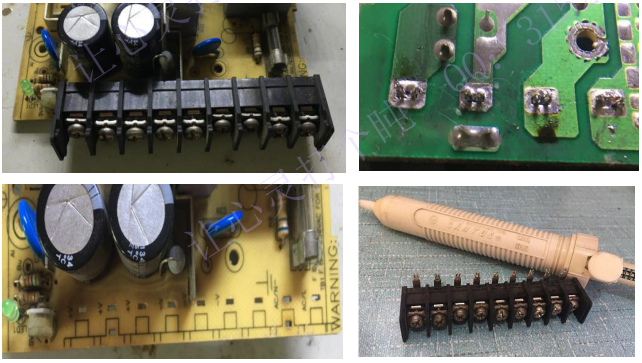

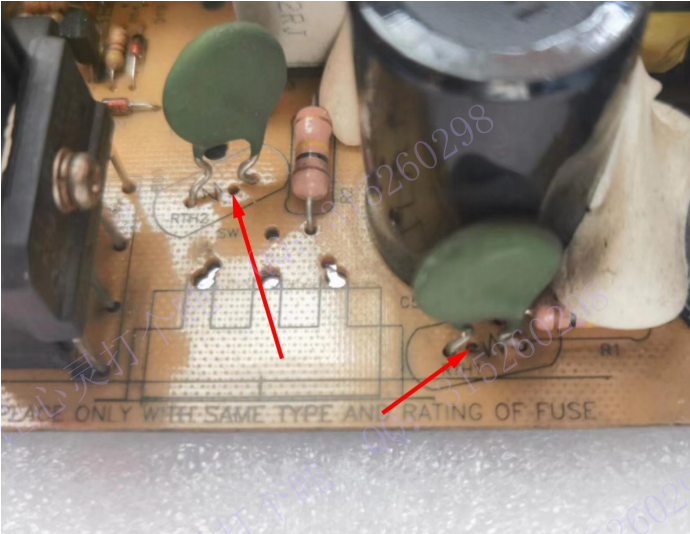

拆除一根康铜丝，拆除 L2、R52、C40、R53；拆下接线座：这是最费时和最难拆的

一个配件。先把引脚上的锡吸干净，再把分开的两个脚用钳子捏合，最后轻轻撬出

来就好了。或者直接剪断引脚，去掉接线座，化锡时用钳子捏合引脚轻轻取出。如

图剪除 2mm-3mm 电路板，不影响功能，否则无法加装厚度超过0.7mm的面板。



7、R25、LED1、SVR1 微调拆除。如下图

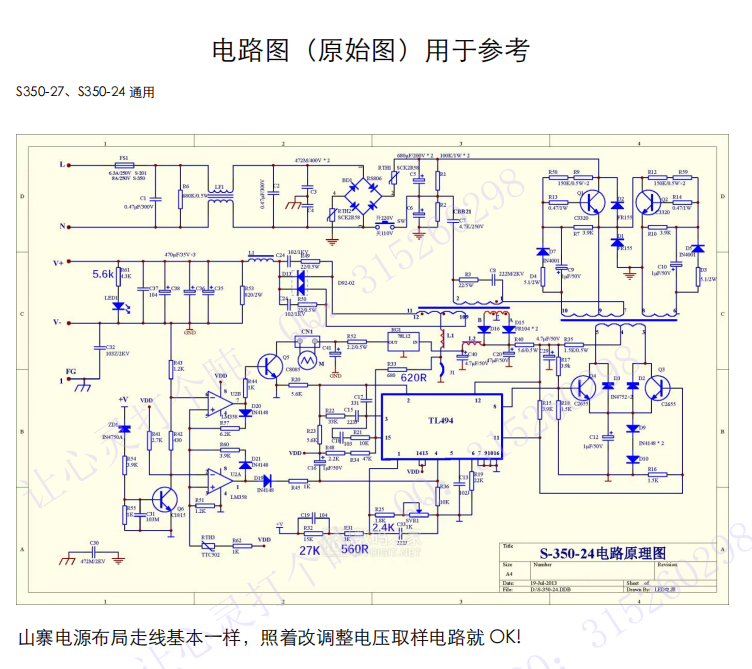

特别提醒：电源 DIY 尽量理解电路原理，不要只是依葫芦画瓢，否则改造过

程出错了也不知道错在哪，知其然也要知其所以然。有些元器件可拆可不拆，

改的位置甚至方法可能不一样，比如HS2（RG1）即带散热片的7812、康铜丝

可拆可不拆，大电感可改串也可不改，但要改成 0-95 伏可调，要么改变压

器，要么全波整流改全桥整流，基本上原理都是相同的，大同小异殊途同归。

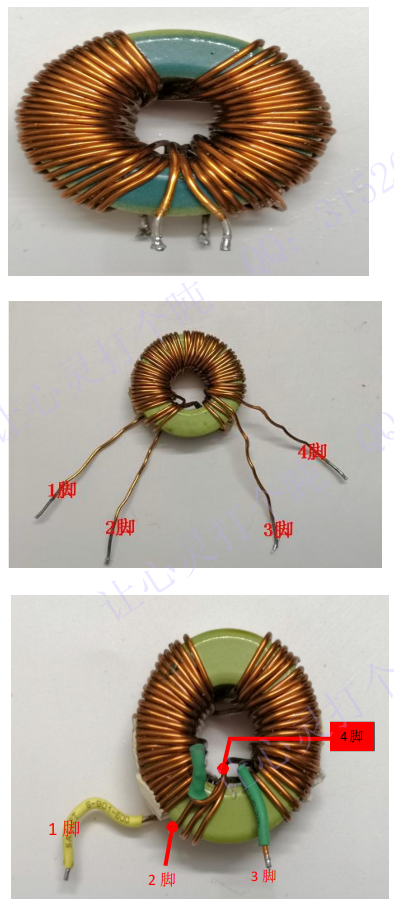

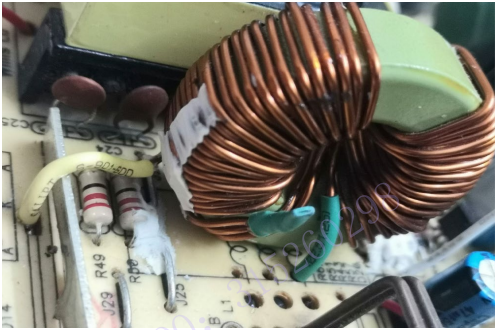

改装步骤：未改之前电感为 87uH

左右，改串之后为 351uH 左右。



1、将电感 4 个脚各拆一圈。



2、调整 1 脚位置。



3、测试2 、脚跟3、4脚哪个是不通

的。（万用表通断档测试）。然后后将

脚和不通的脚焊接

一起。



4、1 脚接共阳中间脚。



5、最后一脚接原电感位置。



6、预留适合焊接的长度，做绝缘

焊接。

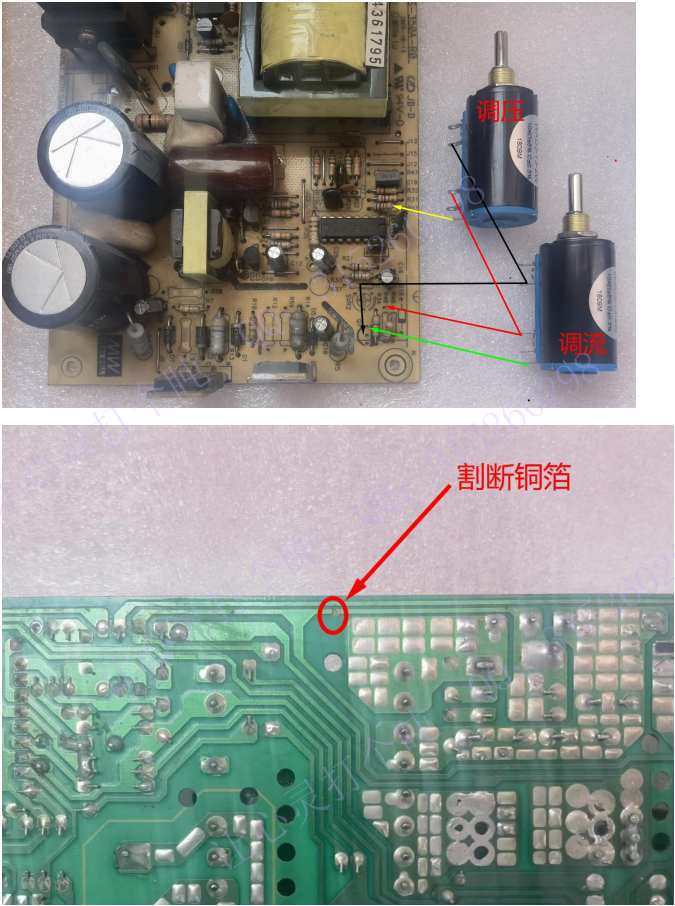

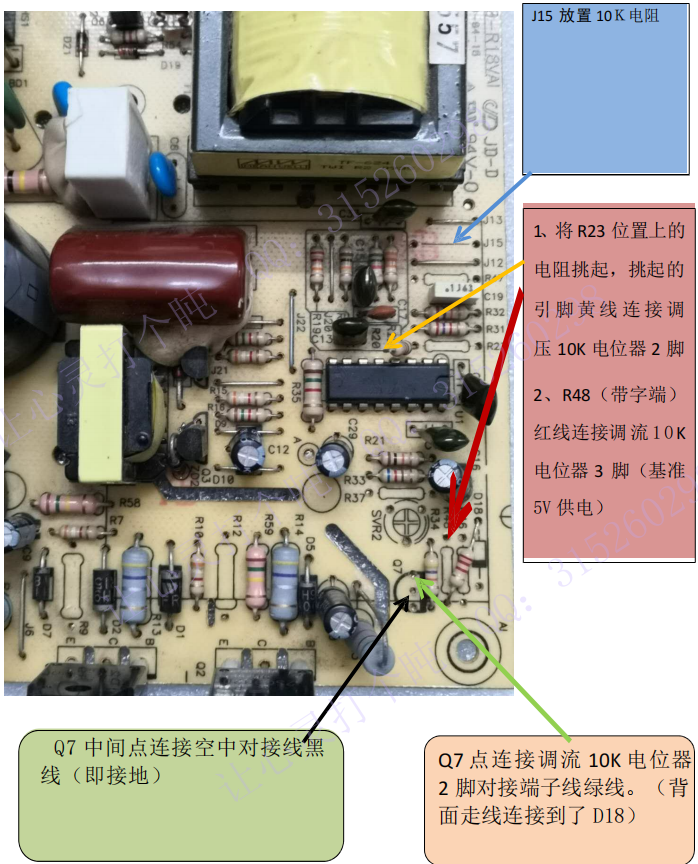

第五章 接线（电位器、空中对接端子公母按图示颜色接线）





第六章 芯片双供电，消除自激的几个方法



1、辅助开关电源输出正负极分别连接 C41 电容位置正负极，红圈处二极管是将辅

助开关电源正极接入 D15 负极给TL494供电，表头、风扇从主板背面直接接辅助12V

电源防倒灌。二极管选正向电流≥1A电源的型号即可，比如1n4007。采用这种双

供电的方式可以解决绝大部分电源改全桥后自激发烫炸管的问题。

2、采用18V至25V、1.5A的辅助开关电源小板独立供电，风扇和表头经7812稳压后

供电。

3、如果大电流开关管仍然发热炸管（采取以上双供电方式后炸管的比例不超过

1%），可在494芯片的3脚和15脚串联103瓷片电容加47K-100K电阻消除自激。引起

炸管的原因很多，实例有在3脚15脚串联RC，替换功率管，更换D1835解决问题。





2、辅助开关电源输入两根线接入明纬电源桥堆后两个压敏电阻中间点，不分正负极。





第七章 共阴共阳与电容安装

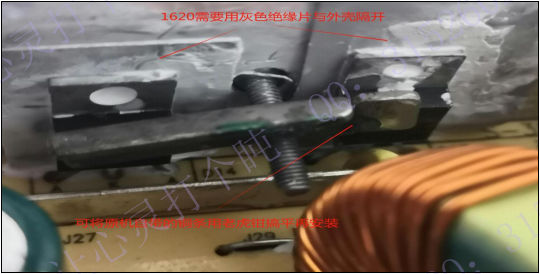

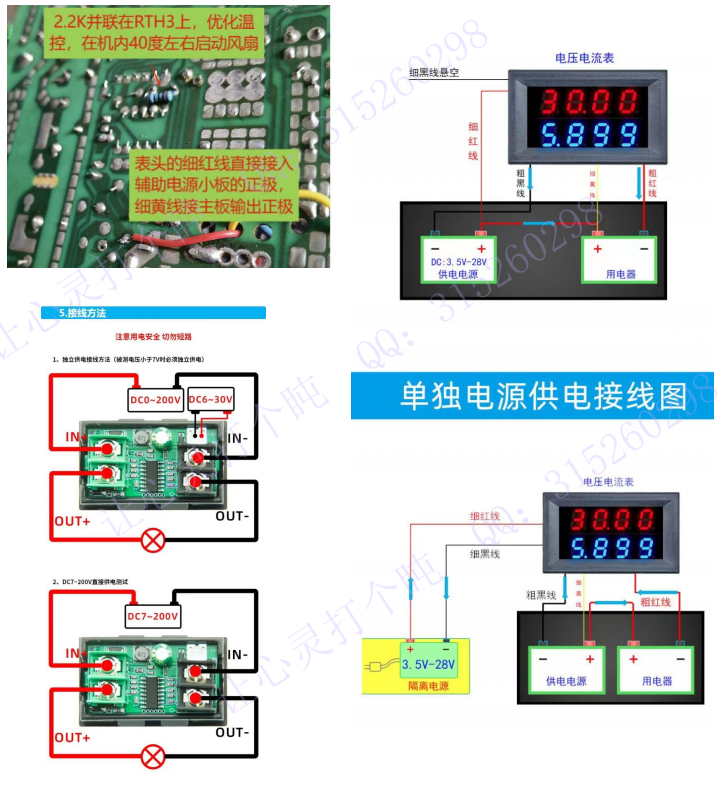

第八章 10A 四位高精度表头的接线：表头供电线细红线直接接



辅助电源正极，电压检测线细黄线接任一电容位置正极，细黑

线可接地或者剪掉。粗黑线接电路板 V-、粗红线接可调电源输

出负极（黑色的负极接线柱）。附8合1多功能彩表接线图。

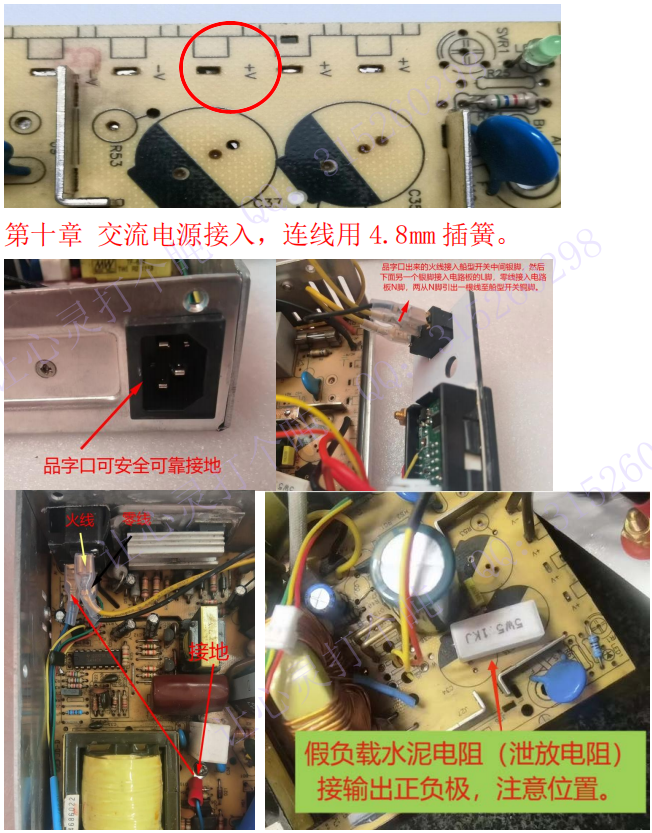

第九章 接线柱



表头粗红线接黑色接线柱 红色正极接线柱（用粗红

线）接电路板的+V 注：接红圈内的+V 是比较合理的。

第十一章



在装好后，保险丝取下，保险丝座两端接上 60W-100w

的白炽灯后通电试机，如果灯亮一下后（给主电容充电）

熄灭证明无短路现象，如果灯泡长亮需要继续检查各步

骤后再次试机，直到成功为止。（该方式有效防止因为

电源短路而造成的炸机和扩大故障）

建议把板子装回壳子上，把散热硅胶垫、散热铝

块之类的东西全部原样固定到壳子上以后再进行负载

测试。

操作说明：

调电压：

1、调流旋钮需顺时针转动几圈

2、调压旋钮顺时针转动即可正常调压

调电流：

1、调流旋钮需顺时针转动几圈

2、调压旋钮顺时针调为 5V 电压

3、调流旋钮逆时针锁死

4、使用普通电线一根持续搭接在输出正、负极上

5、调流旋钮顺时针转动即可正常调流

电池充电：

1、空载（不接电池）调电压到设定值。

2、电流逆时针调到底，也就是向左旋转到底（防止接

电池后电流过大）。

3、调好所需电压再接电池，然后调电流到需要值，此时不管电压显示多少都不要再

调电压（电池不可反接！）

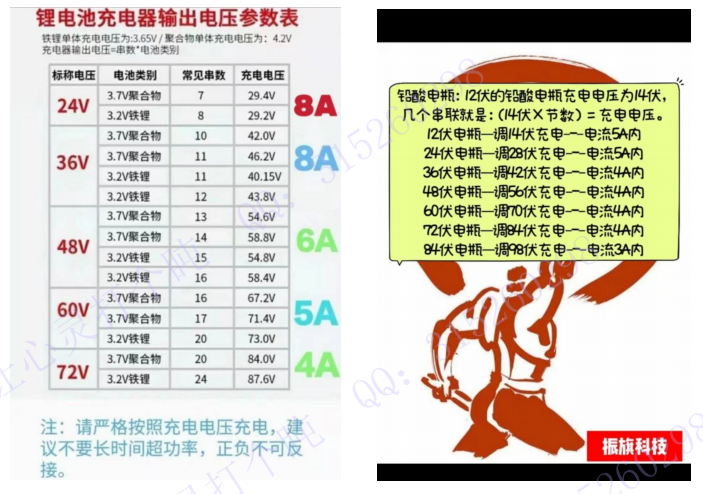

铅酸电源和锂电源充电参考：



明纬s350-27
