一：国民技术ADC介绍

12 位 ADC 是使用逐次逼近的高速模数转换器。 它有多个通道， 19 个通道，可测量 16 个外部和 3 个内部信号源。 每个通道的 A/D 转换有四种执行模式：单次、连续、扫描或间断。 ADC 转换值存储（左对齐/右对齐）在 16 位数据寄存器中。 可以通过模拟看门狗检测输入电压是否在用户定义的高/低阈值内，并且ADC 的输入时钟的最大频率为 72MHz。

二：ADC的主要特征

n 支持 1 个 ADC，支持单端和差分输入，最多可测量 16 个外部和 3 个内部源。
n 支持 12 位、 10 位、 8 位、 6 位分辨率， 12bit 分辨率下最高采样率为 4.2MSPS。
n ADC 时钟源分为工作时钟源、采样时钟源和计时时钟源。
u 仅可配置 AHB_CLK 作为工作时钟源。
u可配置 PLL 作为采样时钟源，最高可到 72MHz，支持分频 1,2,4,6,8,10,12,16,32,64,128,256。
u 可配置 AHB_CLK 作为采样时钟源，最高可到 72MHz，支持分频 1,2,4,6,8,10,12,16,32。
u 计时时钟用于内部计时功能，频率必须配置成 1MHz。
n 支持定时器触发 ADC 采样、各通道的采样时间间隔可编程、支持扫描模式、支持单次转换、支持连续转换、支持间断模式、支持自校准、支持 DMA、中断生成、转换结束、注入转换结束、模拟看门狗事件、带内嵌数据一致性的数据对齐、可以外部触发注入转换和规则转换、ADC 的工作电压在 2.4V 到 3.6V 之间、ADC 支持转换的电压在 VREF-和 VREF+之间

三：软件代码编写

步骤1：RCC时钟初始化，使能系统时钟来源为外部时钟，并且使能ADC时钟和GPIOA口时钟线。

步骤２：使能ADC所使用的引脚PA0，PA1；

步骤３：进行ADC的初始化

步骤４：下载代码进行调试



软件代码部分：

void ADC_Initial(void)

{

    /*ADC configuration ------------------------------------------------------*/

    ADC_InitStructure.MultiChEn      = DISABLE;

    ADC_InitStructure.ContinueConvEn = DISABLE;

    ADC_InitStructure.ExtTrigSelect  = ADC_EXT_TRIGCONV_REGULAR_SWSTRRCH;

    ADC_InitStructure.DatAlign       = ADC_DAT_ALIGN_R;

    ADC_InitStructure.ChsNumber      = ADC_REGULAR_LEN_1;

    ADC_Initializes(&ADC_InitStructure);



    /* Enable ADC */

    ADC_ON( );

    /* Check ADC Ready */

    while(ADC_Flag_Status_Get(ADC_RD_FLAG ,ADC_FLAG_AWDG ,ADC_FLAG_RDY) == RESET)

        ;

    /* Start ADC calibration */

    ADC_Calibration_Operation(ADC_CALIBRATION_ENABLE);

    /* Check the end of ADC calibration */

    while (ADC_Calibration_Operation(ADC_CALIBRATION_STS) == SET) ;

}

    while (1)

    {

        ADCTEMP1=ADC_GetData(ADC_Channel_01_PA0);

        ADCTEMP2=ADC_GetData(ADC_Channel_02_PA1);

}

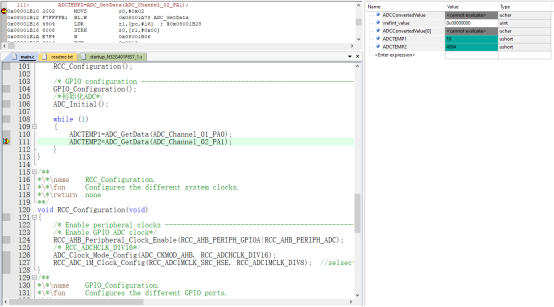

仿真调试：

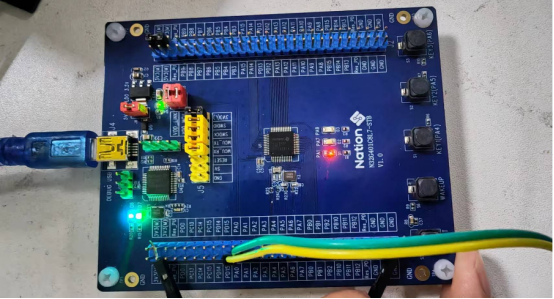

实物图片：



后记：当我们在使用某个ADC引脚时，对未使用的引脚不要进行操作和处理，当初始化后，把该引脚悬空发现，ADC读取来的数据并非是０，而是有一定数值，所以大家在调试的时候注意一下啊，只使能和操作使用的ADC引脚，不要再去操作其他引脚，防止其对使用的引脚造成影响。
