一、说明

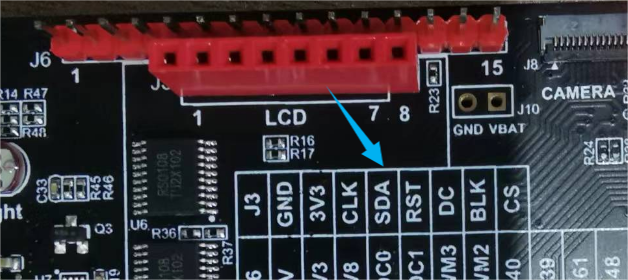

移远的EC600S-CN板子上面有LCD显示屏的插槽, 且标注的有引脚说明, 如下图:

由板子上的引脚插槽可知, 使用的是SPI协议。

二、LCD简介

本次使用的为TFT-LCD, 分辨率为240*240

协议为SPI协议

屏幕尺寸1.44寸

屏幕驱动IC: st7789



三、引脚

3.1、常见型号

从板子上的引脚插槽可知, 我们需要一个8针引脚的LCD屏幕。由于不同的LCD屏幕, 引脚标注也不同, 常见的有一下几种标注方法:

型号1：BLK, RS, RST, CS, SC, DI, GND, VCC

型号2：BLK, D/C, SDO, CS, CLK, SDI, GND, VCC

型号3：GND, VCC, SCK, SDI, RS, RST, CS, BLK

型号4：GND, VCC, SCL, SDA, RST, DC, CS, BLK



3.2、引脚总结

由于板子LCD插槽上标注的引脚信息与不同型号的LCD屏幕引脚信息各不想同。这里进行一个总结, 方便大家利用手中的LCD屏幕。





四、代码

4.1、代码展示

库函数放在了文章末尾附件中, 这里对主函数所在文件的代码进行简单展示。

由于我这个屏幕有些问题, 导致颜色是反色的, 大家根据自己屏幕的不同, 对颜色做出相应调整即可。

# -*- coding: UTF-8 -*-
​
import utime
from usr import st7789v
​
lcd_st7789v = st7789v.ST7789V(240, 240)
​
if __name__ == '__main__':
    fc = 0x0000   # 字体颜色 黑色
    rd = 0xFFE0   # 字体颜色 红色
    ye = 0xF800   # 字体颜色 黄色
    ye1 = 0x07E0  # 字体颜色 紫色
    ye2 = 0x001F  # 字体颜色 蓝色

    backColor = 0xffff   # 背景颜色 白色
​
    # 24x24 汉字显示
    lcd_st7789v.lcd_show_chinese(0, 0, 24, 24, '芯', rd, backColor)
    lcd_st7789v.lcd_show_chinese(24, 0, 24, 24, '查', rd, backColor)
    lcd_st7789v.lcd_show_chinese(48, 0, 24, 24, '查', rd, backColor)

    # 24x24 汉字显示
    lcd_st7789v.lcd_show_chinese(0, 24, 24, 24, '移', fc, backColor)
    lcd_st7789v.lcd_show_chinese(24, 24, 24, 24, '远', fc, backColor)
    lcd_st7789v.lcd_show_chinese(48, 24, 24, 24, '通', fc, backColor)
    lcd_st7789v.lcd_show_chinese(72, 24, 24, 24, '信', fc, backColor)
​
    # 24x24 汉字显示
    lcd_st7789v.lcd_show_chinese(0, 48, 24, 24, '遥', ye, backColor)
    lcd_st7789v.lcd_show_chinese(24, 48, 24, 24, '遥', ye, backColor)
    lcd_st7789v.lcd_show_chinese(48, 48, 24, 24, '领', ye, backColor)
    lcd_st7789v.lcd_show_chinese(72, 48, 24, 24, '先', ye, backColor)

    # 8x16 字符串显示
    lcd_st7789v.lcd_show_ascii_str(10, 72, 8, 16, 'EC600S-CN', ye1, backColor)
    lcd_st7789v.lcd_show_ascii_str(10, 90, 8, 16, 'QuecPython', ye2, backColor)



4.2、烧录

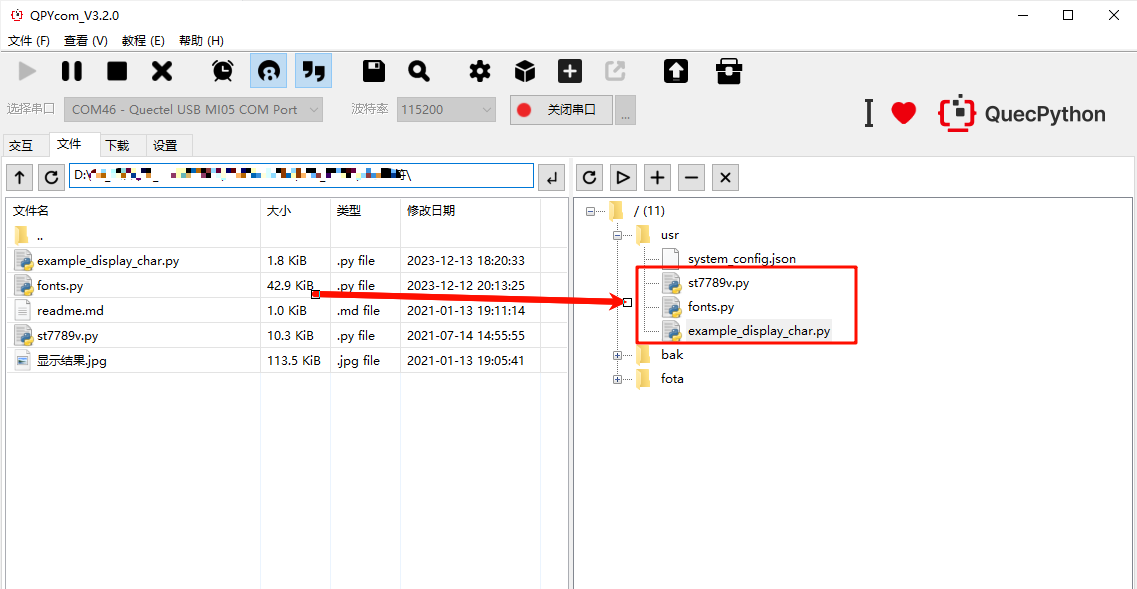

将以下3个文件拖入到开发板的usr文件夹下面: (具体方法见上一章节)

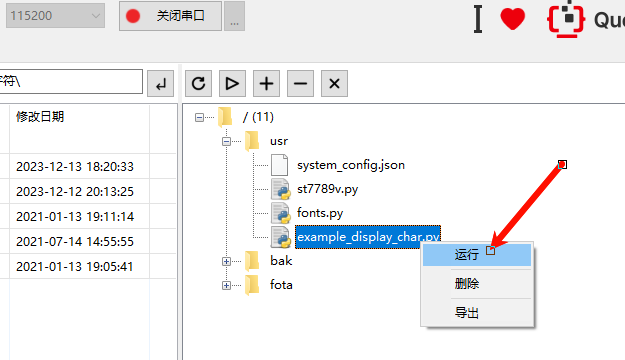

在example_display_char.py文件上右键, 点击运行:

效果如下:

五、总结

使用库点亮LCD屏幕并显示信息还是非常方便的。使用屏幕的目的是方便与用户进行交互。

有了屏幕, 我们可以利用板子上的温湿度传感器制作一个温湿度计, 或者制作一些其他好玩的应用。

下一章节就制作一个温湿度计吧, 也期待大家开发出更多好玩的应用。
