今日分享鲁班猫参赛作品——DIY机箱中控。用鲁班猫0.无线版做为主控，与带副屏的机箱进行联动，实现功能如下：



1、控制机箱副屏的开机动画。

2、控制机箱的argb。
3、远程开关机。

4、双系统互救





项目展示



功能实现说明



1、控制机箱的开机动画

•

手机语音遥控

•

使用了点灯科技的python sdk 打通了小米手机和鲁班猫的中控,实现手机语音遥控，源码可参考：https://github.com/blinker-iot/blinker-py/blob/dev_3.0/example/voice_assistant.py

•

由于给的是阿里系的例程，我就删改成了小米家的，测了一下，小爱同学是可以进行控制的。同样的其他的设备也可以这样用鲁班猫0接入米家。



•

机箱副屏是HDMI的，可以使用鲁班猫的HDMI接口，工程有使用到Qt、Python Pyside2、OpenCV等工具作播放视频。



opencv和python都可以正常的在桌面镜像下安装。就self.capture = cv2.VideoCapture('xxx.avi')，然后放出来，显示：PySide2，这里有点问题哈。PySide6我研究了很久都没有办法安装上，最后还是用回了基于QT5的Pyside2。



安装教程参考：https://blog.csdn.net/qq_29183811/article/details//116588067
最终代码详见文末：00q.py。
ps：由于这个黑屏，就是全屏一个黑色的图片，会长期的播放，记得在鲁班猫桌面开启展示模式，关闭屏幕屏保黑屏。

2、控制机箱的argb

其实argb就是ws2812啦，而且机箱argb延长接线大多是信号并联起来的，都是同步一个颜色，并不是串起来级联。根本不用控制很多的灯。话是这么说啊，我觉得鲁班猫的生态还有很长的路要走。居然没有一个rgb的彩灯库可以直接用哎。我最终选择用spi模拟了一个ws2812时序。效果还不错吧。问题在于猫0上能用的spi只有一个，大家应该可以想出更优雅的解决办法吧。

argb代码详见文末：2812rgb150hsv2.py

3、远程开关机

直接随便找个IO口给个脉冲控制开关机，和机箱前面板的开关一起，用一分二的线接进主板的power+，power-。

测试程序详见文末：pcswitch.py



4、双系统互救

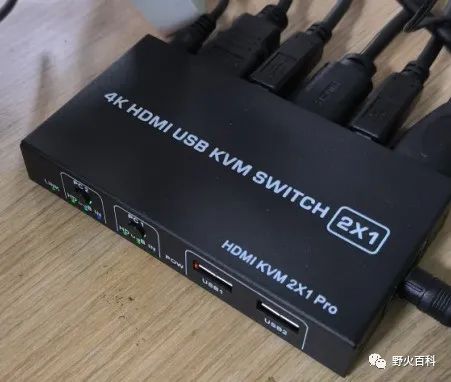

当电脑的windows系统出现问题时，鲁班猫插U盘通过命令做系统盘 重装windows，同样鲁班猫0的系统也用电脑的windows来救，这样就实现双系统互救，同时加个hdmi切换器，方便双系统切换显示。







硬件说明



鲁班猫，耗电低，方便遥控，有HDMI输出，可以播放视频，加上体积小巧可以塞进机箱背板里，价格较实惠，故而选用鲁班猫0.无线版做主控





为了方便理线,画个集线板子

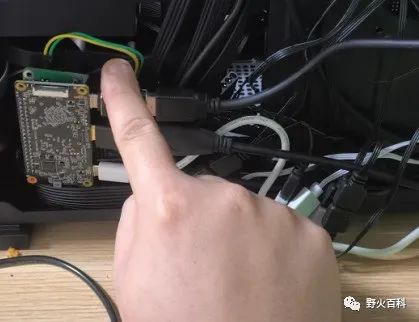

集线板子和鲁班猫0.无线版安插到机箱上







相关资料文件链接:

 https://pan.baidu.com/s/17o21KdLzlbFXSCp-2vRAXA?pwd=q385

视频转载于：

https://www.bilibili.com/video/BV1dL411a7DV/



原文出自：

https://www.firebbs.cn/forum.php?mod=viewthread&tid=35101
