精华【开源复刻】乐鑫 EchoEar 喵伴

前言

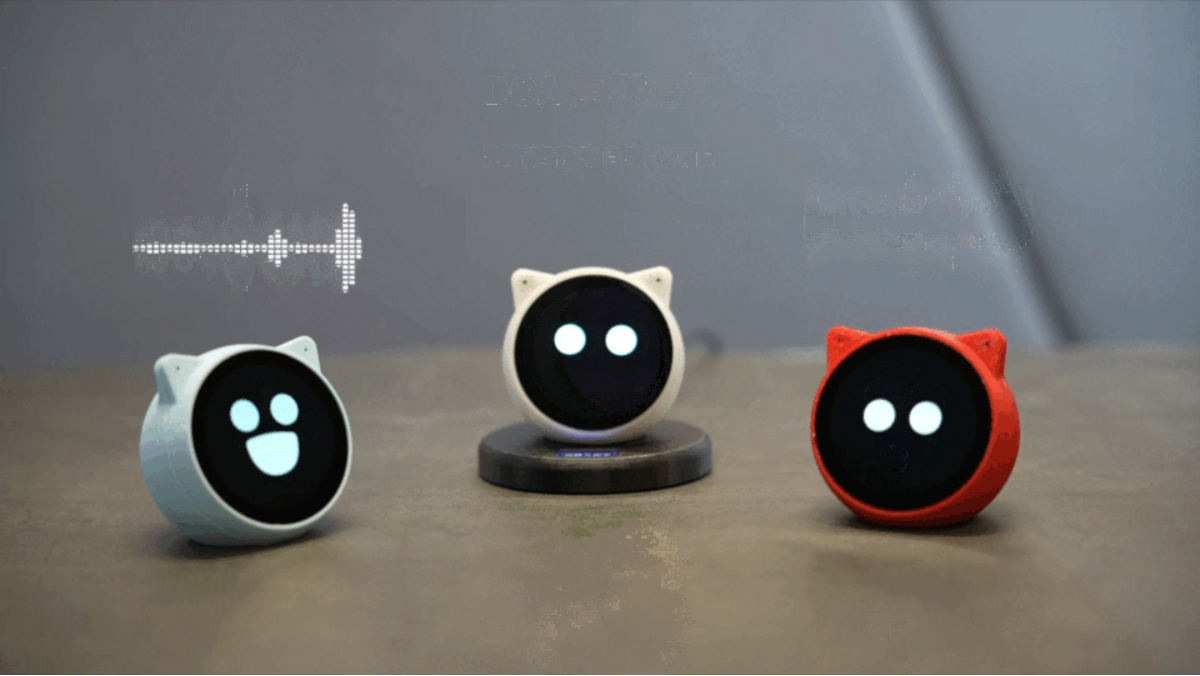

EchoEar（喵伴）是乐鑫推出的一款基于大模型应用的智能 AI 开发套件，适用于玩具、智能音箱、智能中控等需要大模型赋能的语音交互类产品。该设备搭载 ESP32-S3-WROOM-1 模组，1.85 寸 QSPI 圆形触摸屏，双麦阵列，支持离线语音唤醒与声源定位算法。结合火山引擎提供的大模型能力，喵伴可实现全双工语音交互、多模态识别与智能体控制，为开发者打造完整的端侧 AI 应用体验提供坚实基础。

开源地址：https://oshwhub.com/esp-college/echoear

版本差异

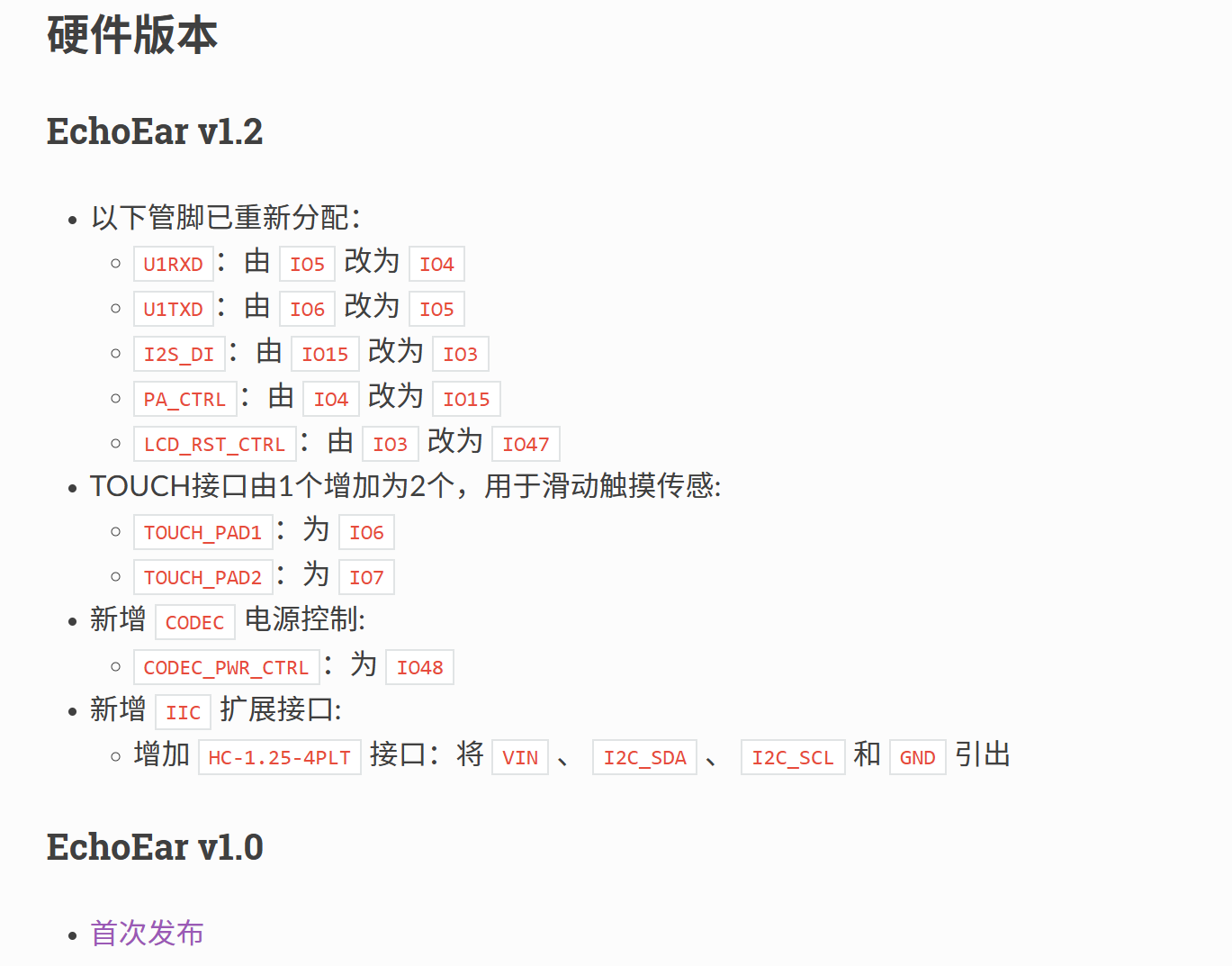

目前存在两个版本，V1.0和V1.2，硬件略有改动！

官方文件地址：https://docs.espressif.com/projects/esp-dev-kits/zh_CN/latest/esp32s3/echoear/index.html

复刻插曲

其实蛮早就计划着复刻喵伴的，另存工程，进行修改，打板，购买元器件，打印3D外壳，沟通小盛采购屏幕，努力攒积分兑换屏幕，然而……感觉焊接令人头大，于是乎就搁了好久好久

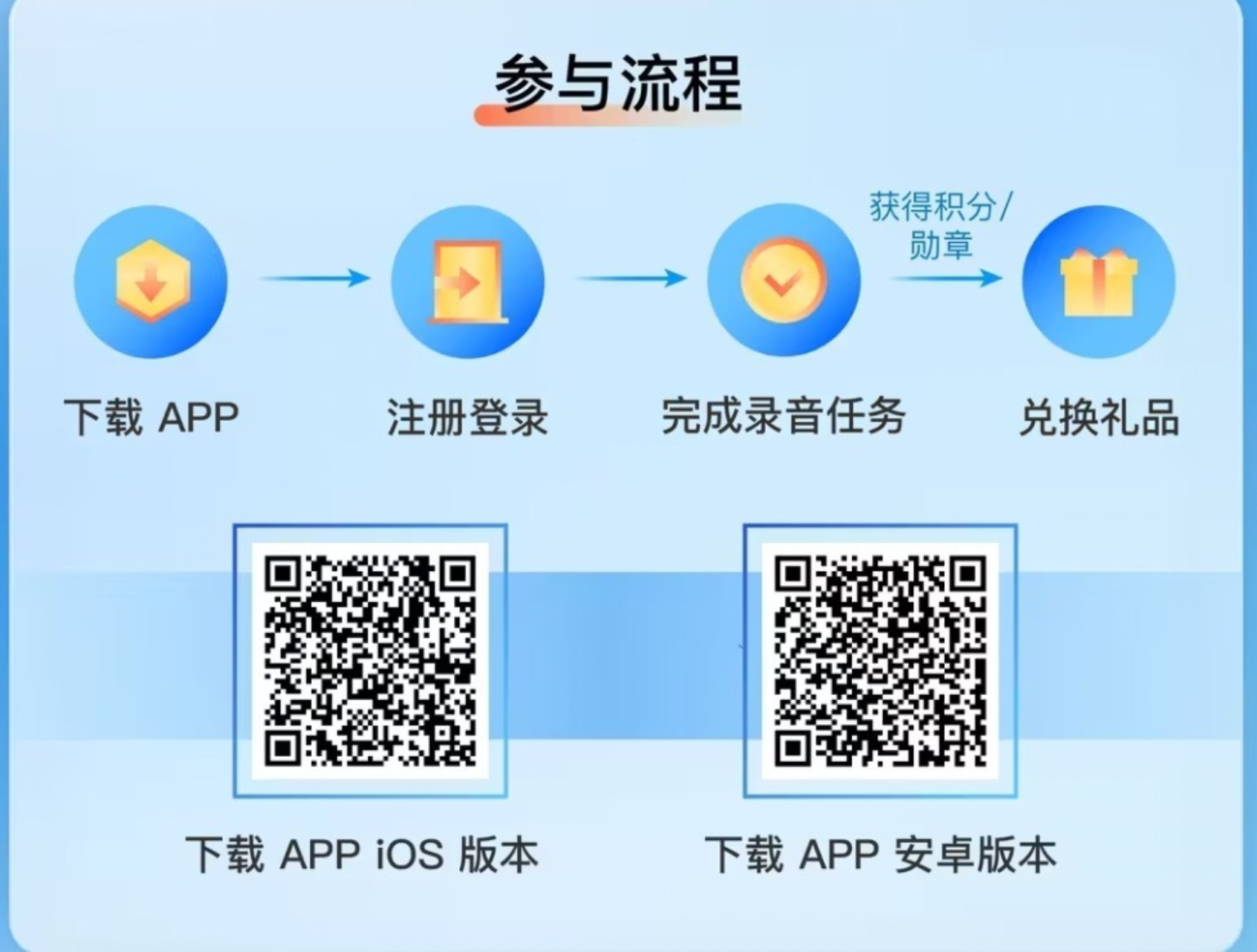

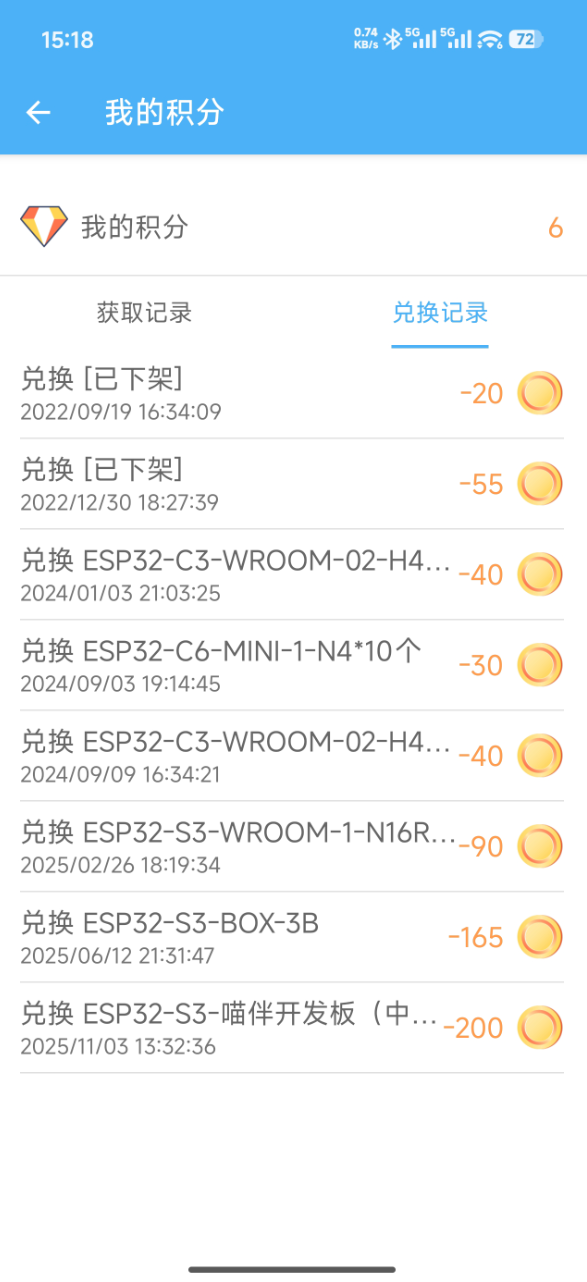

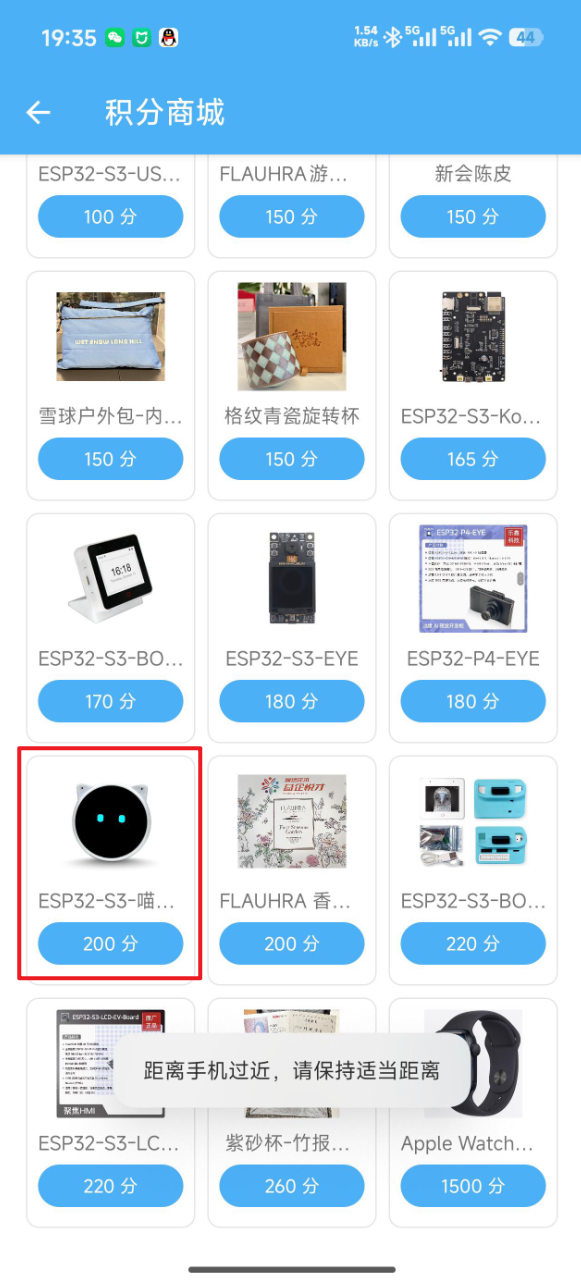

然后换了一个思路，通过乐鑫ESPRecorder做任务，攒积分，200终于攒够兑换了一个，惊不惊喜，意不意外！

言归正传，复刻指北

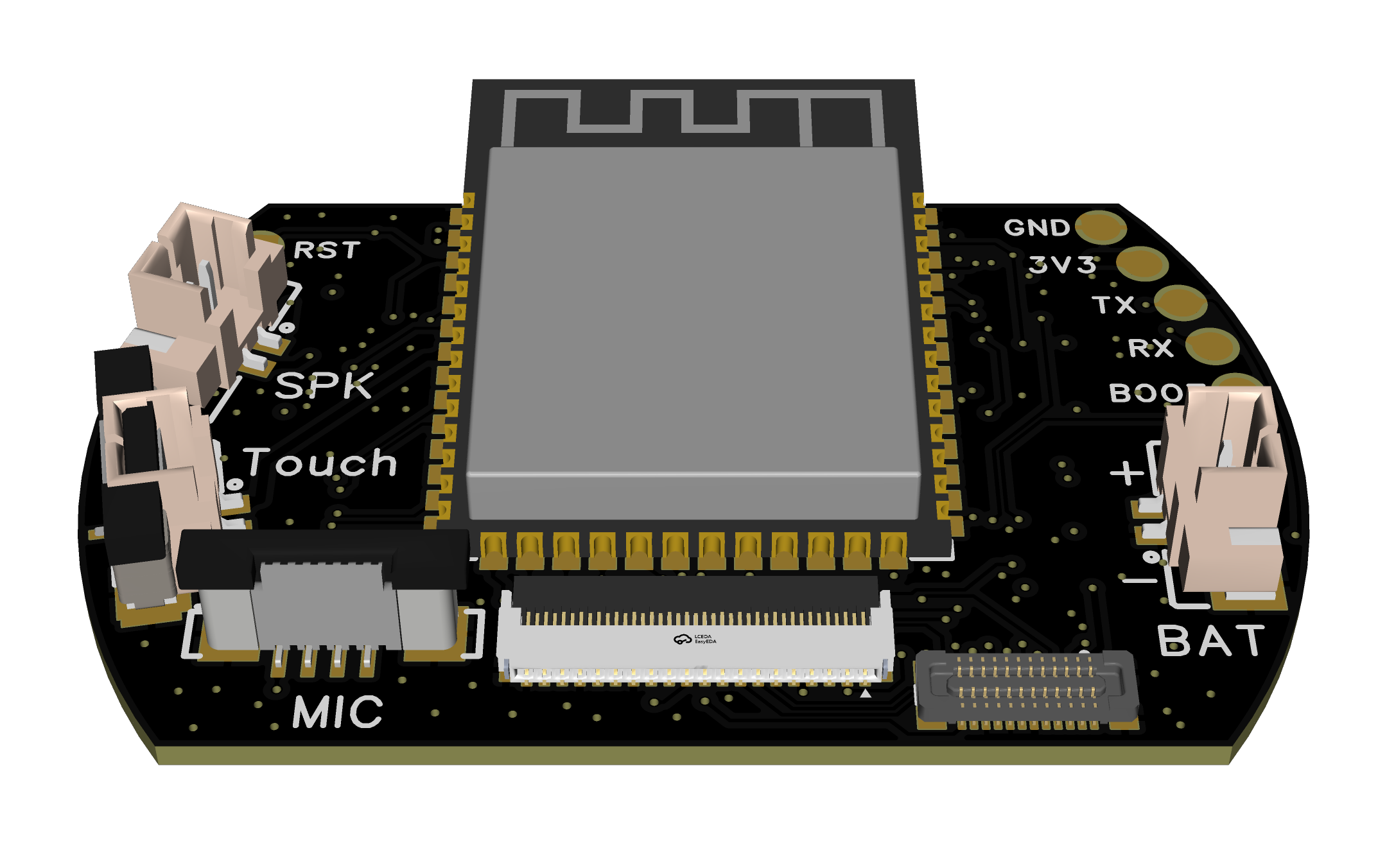

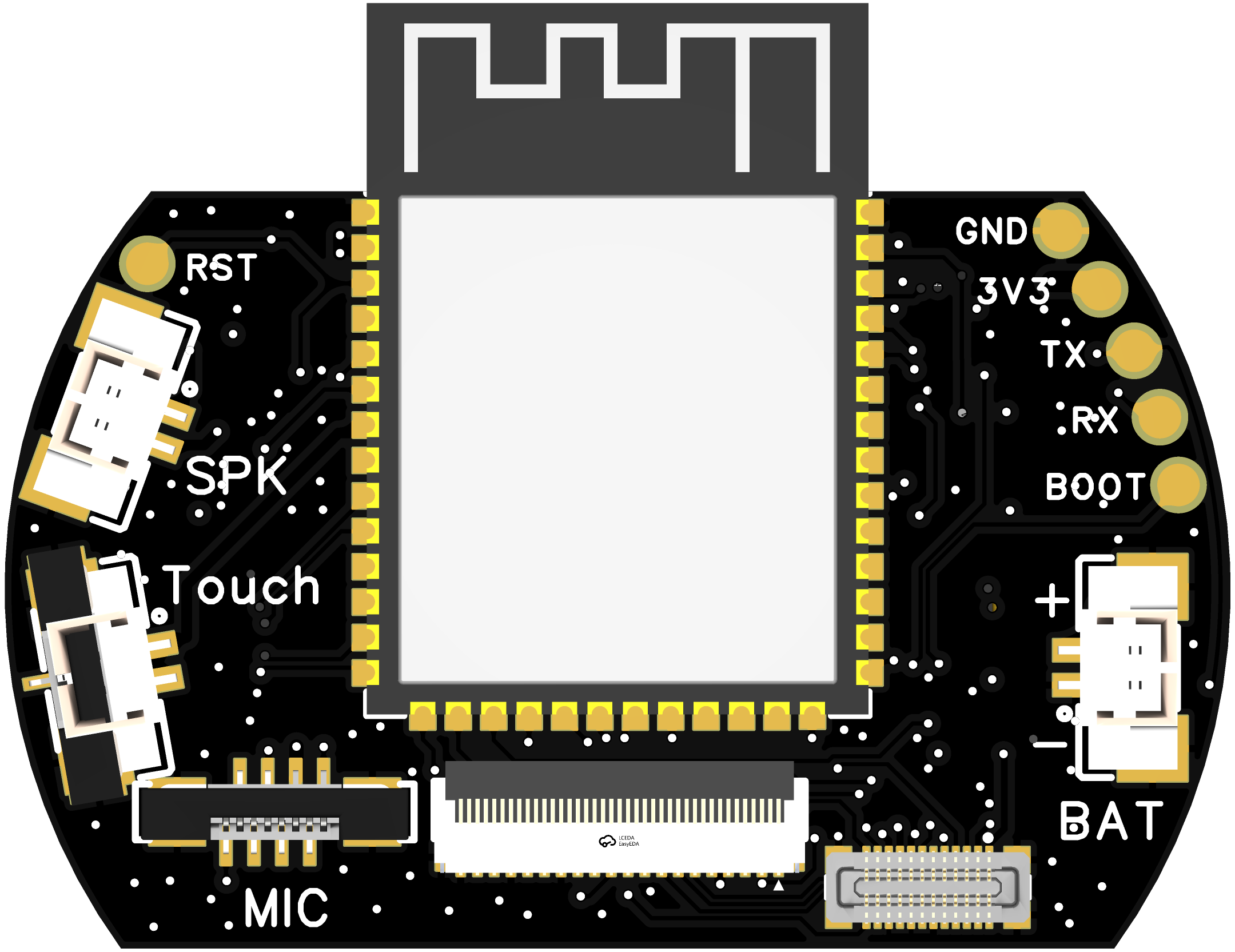

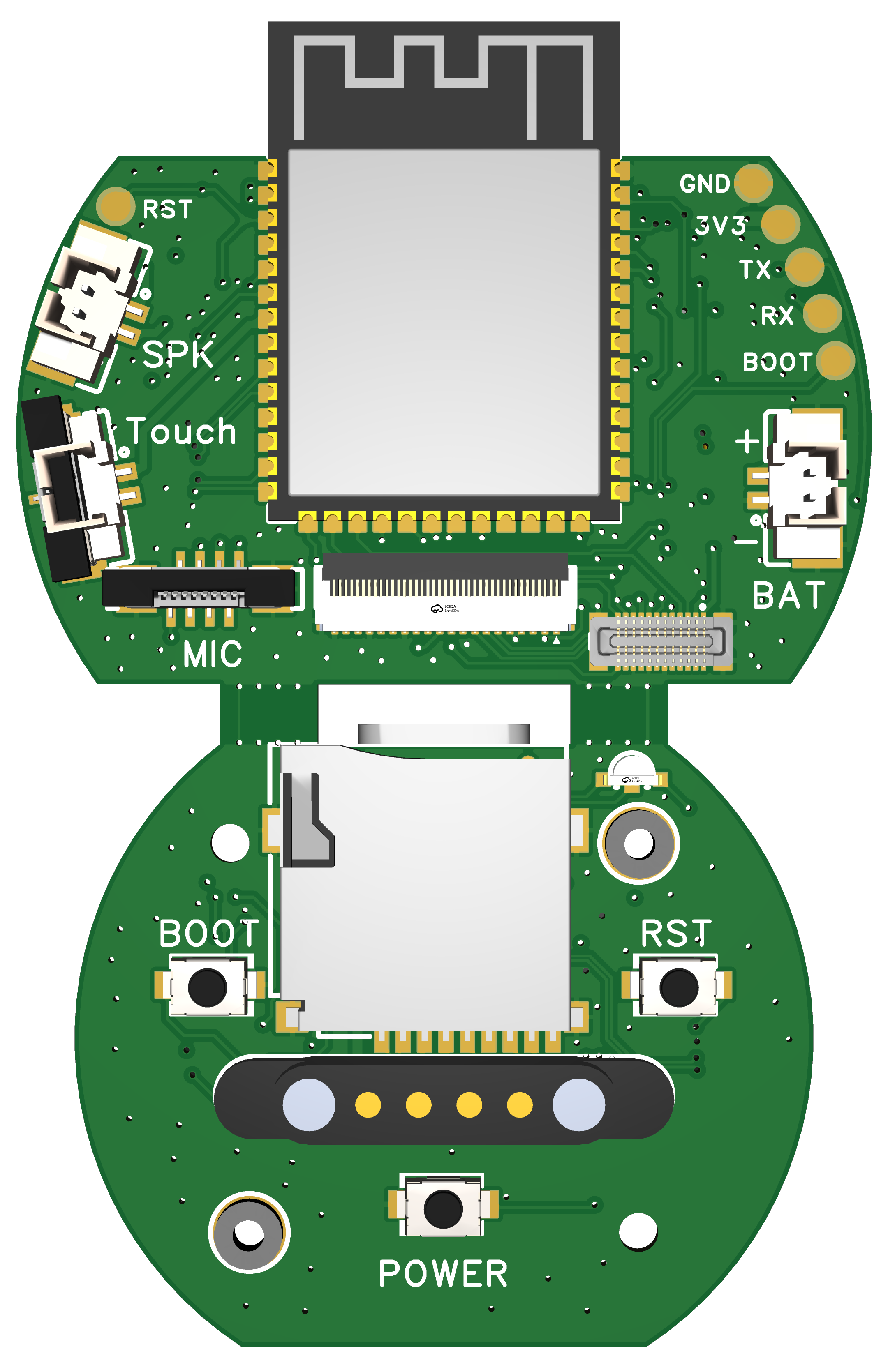

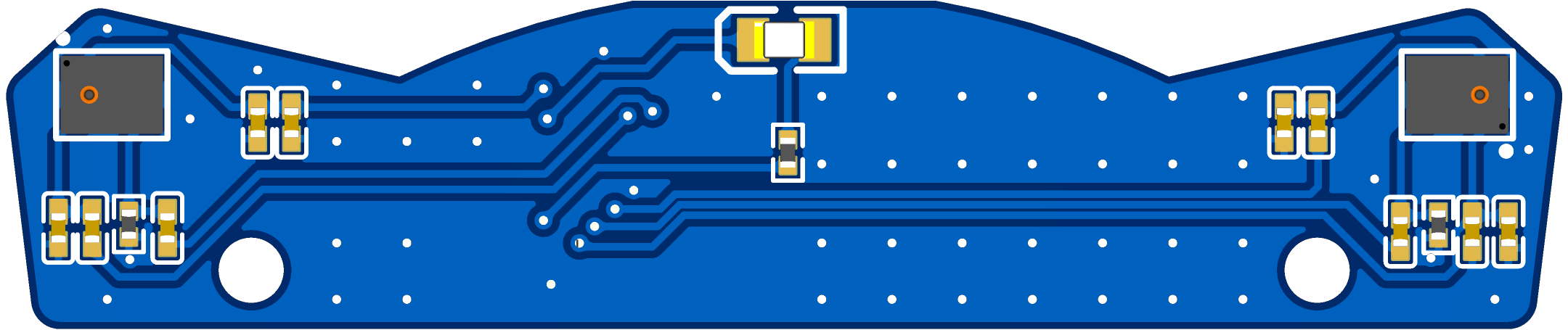

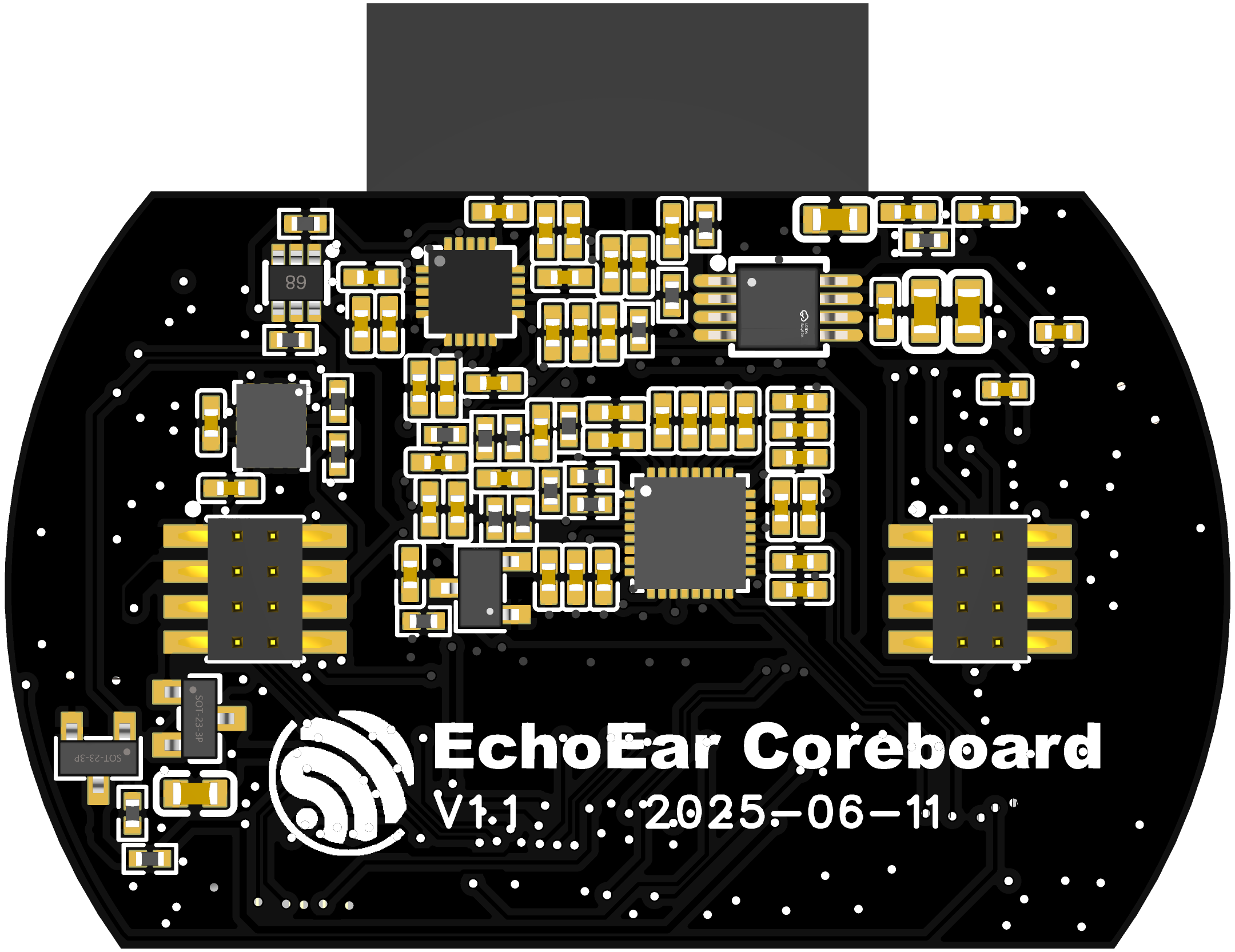

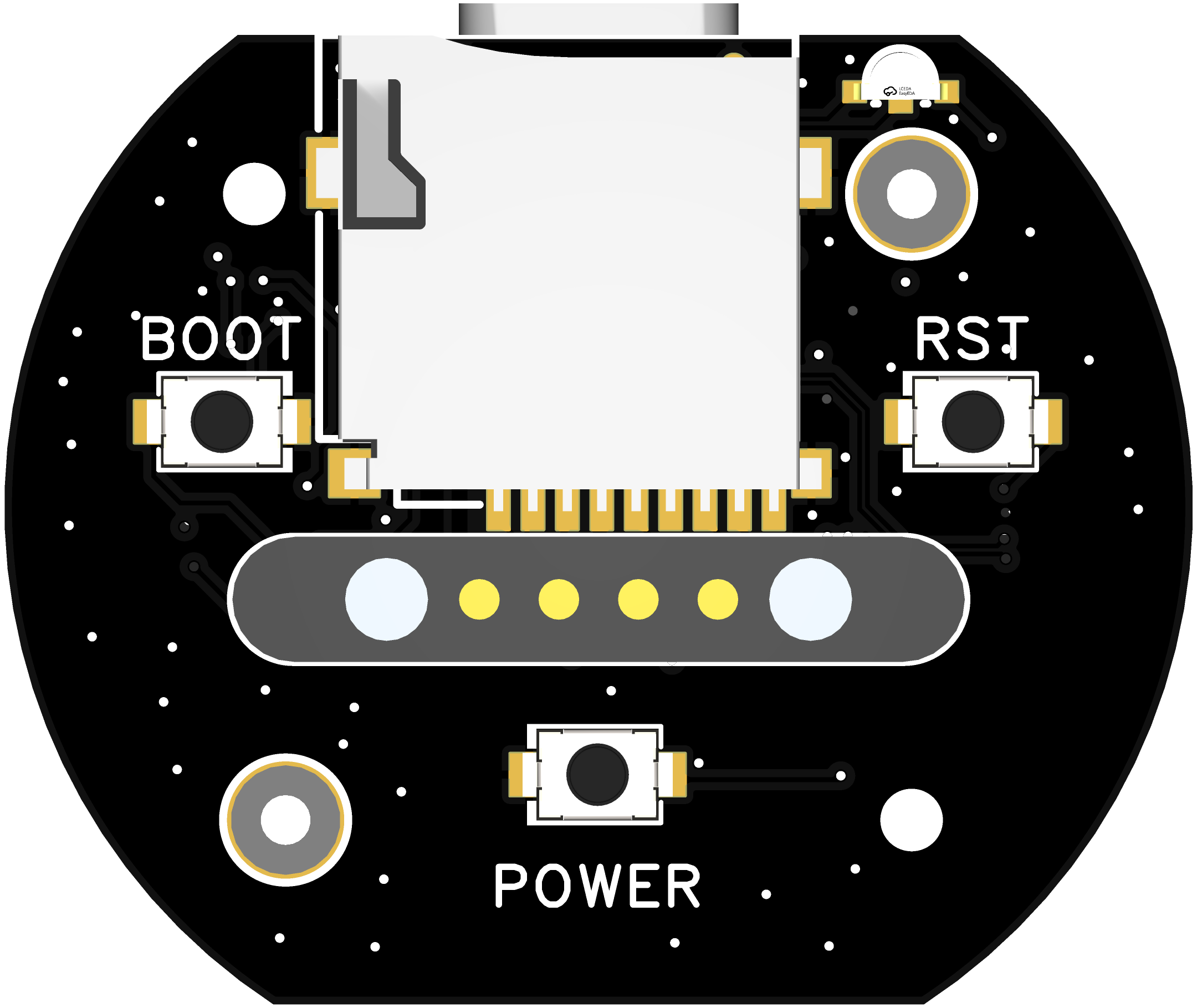

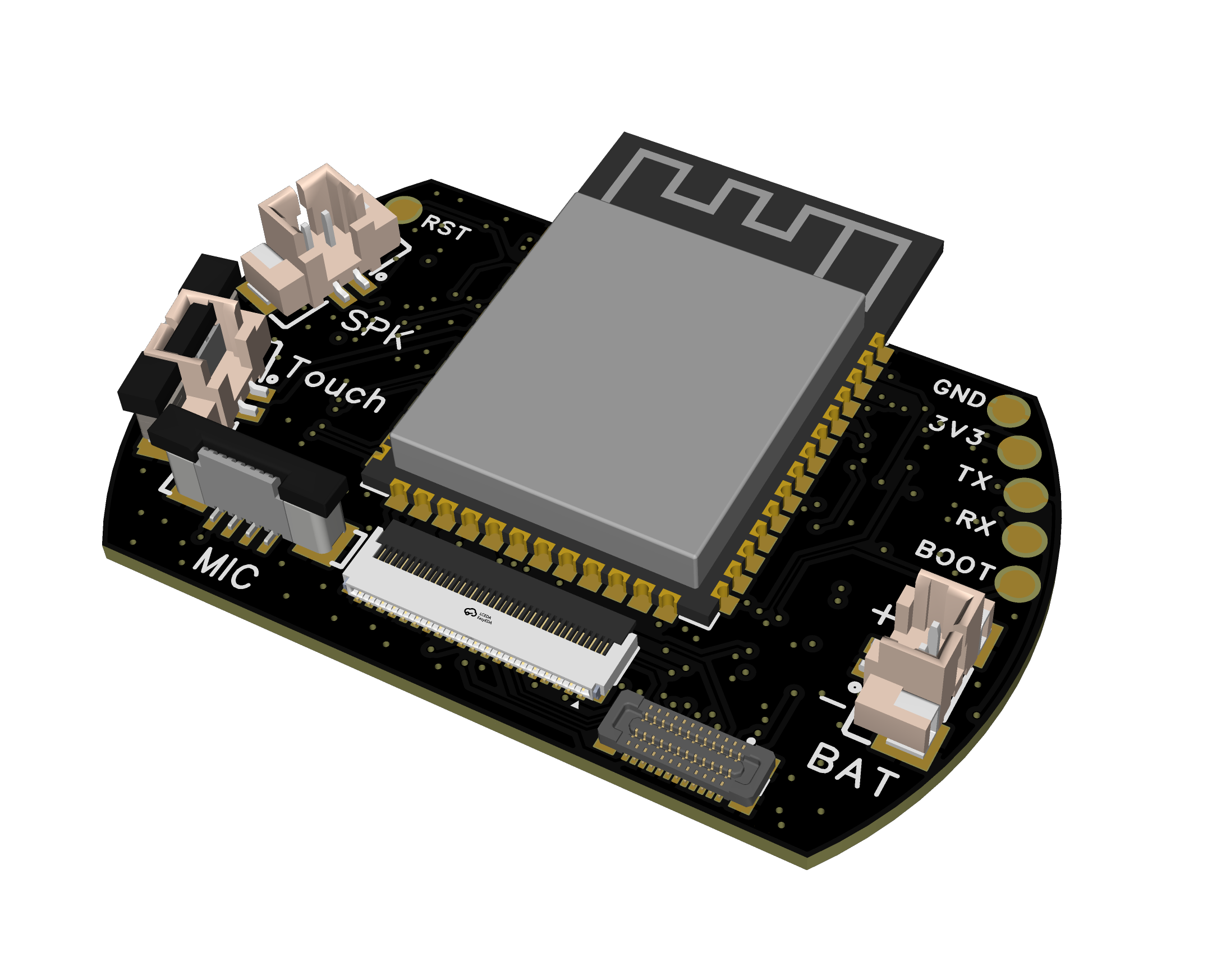

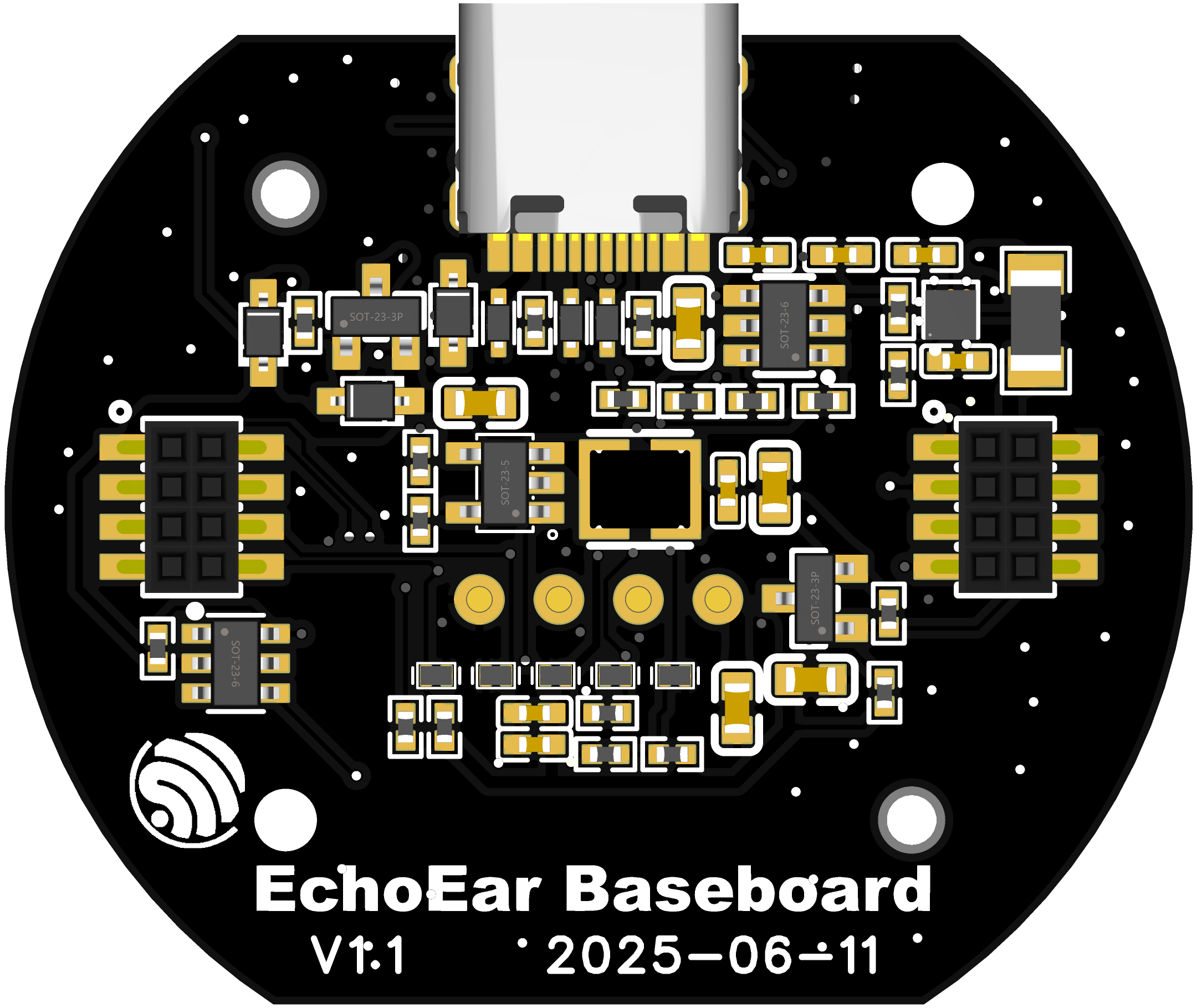

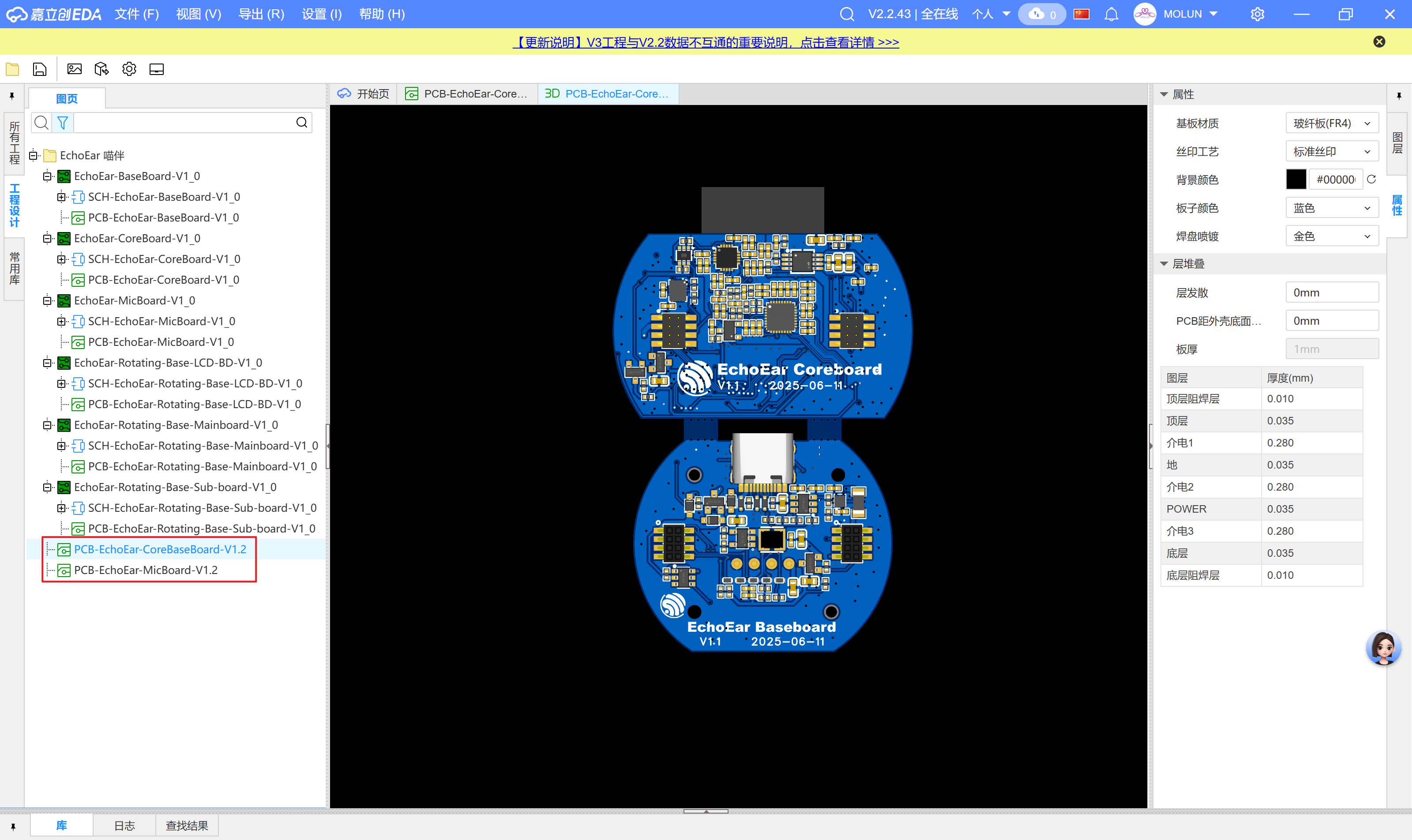

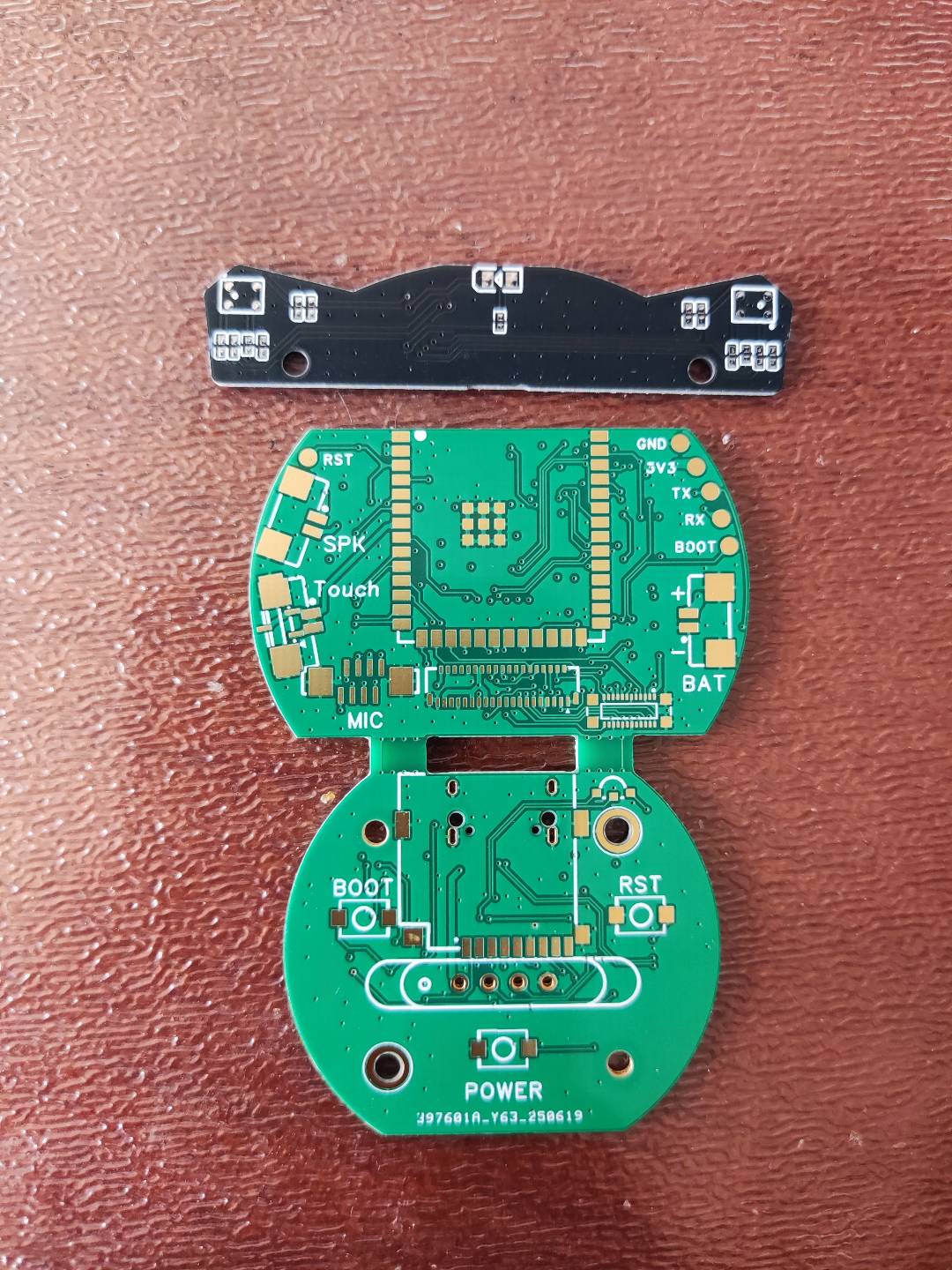

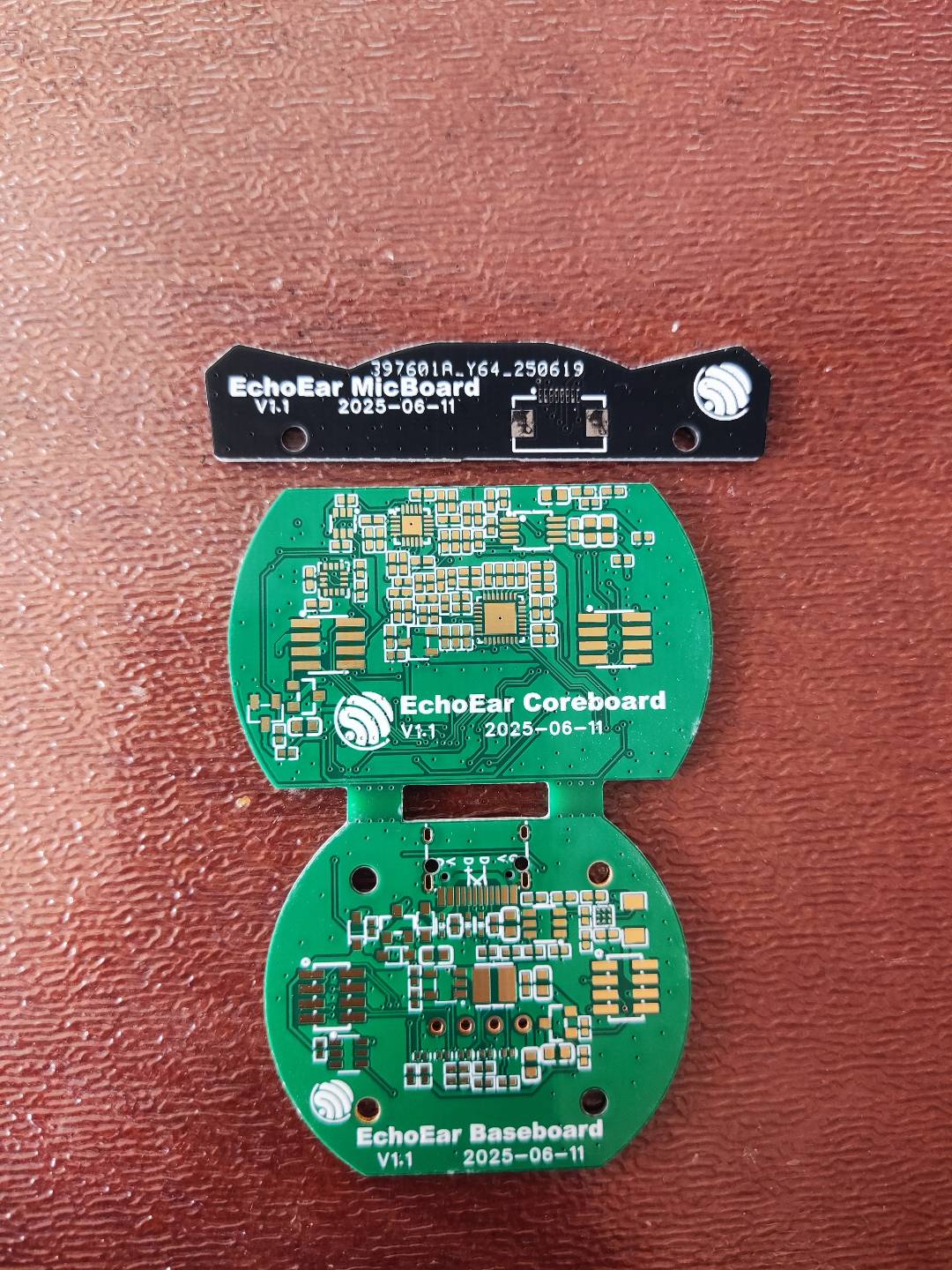

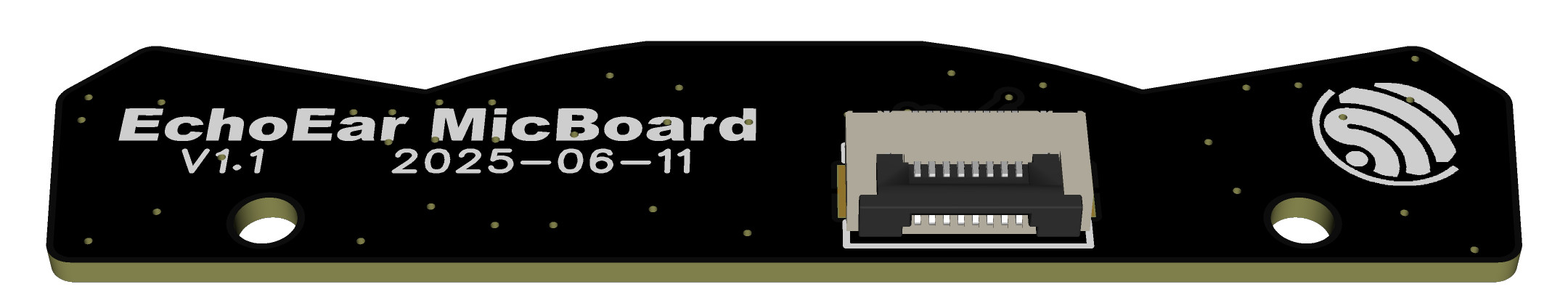

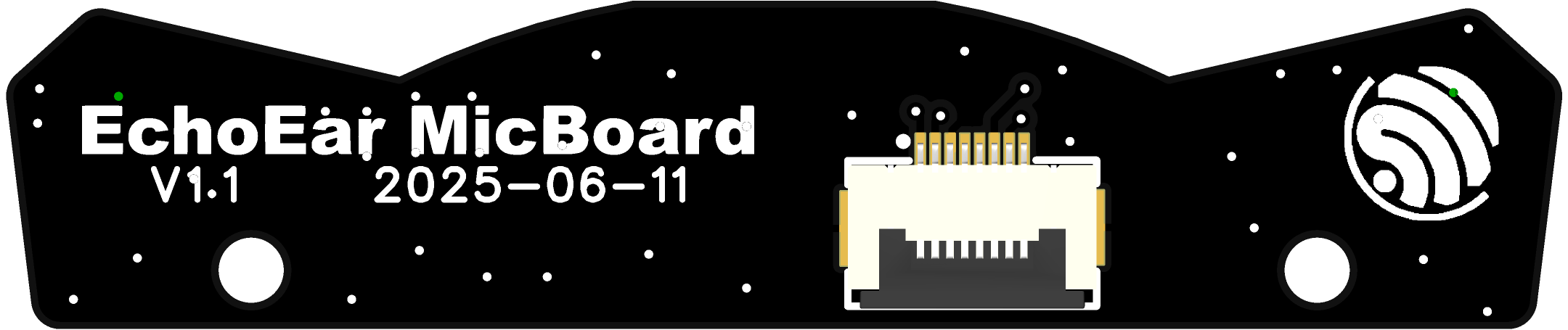

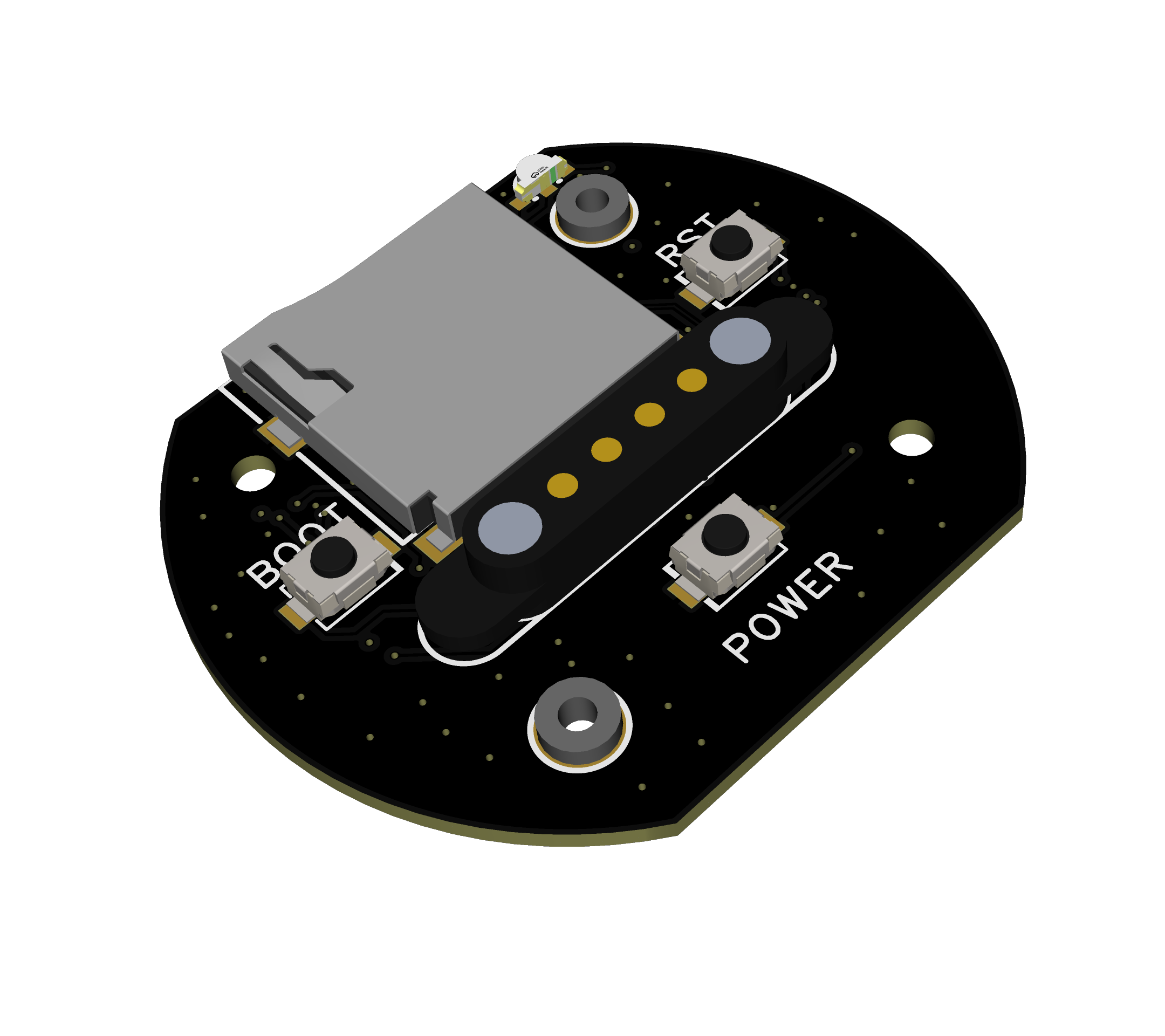

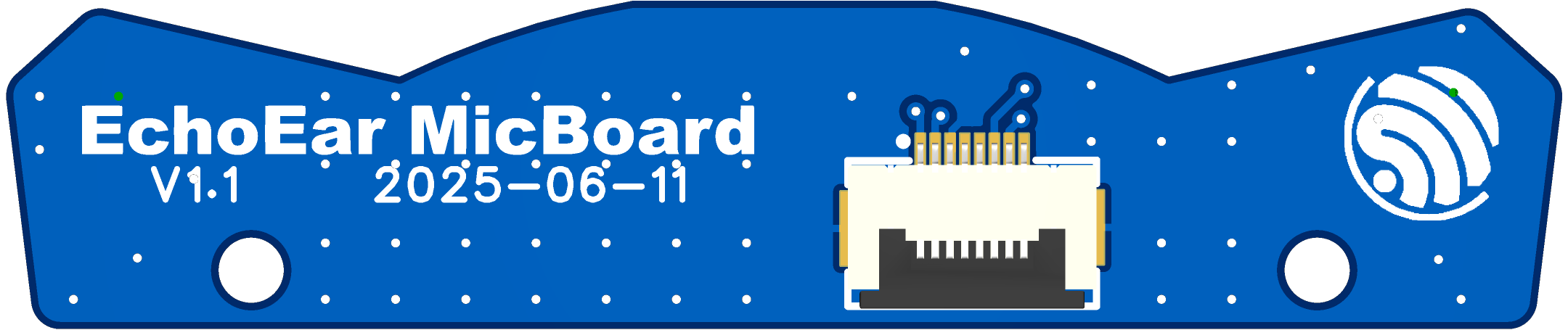

官方实际上有V1.0和V1.2两个版本，但是上面的链接中只有V1.0版本，丝印V1.1,V1.2版本好像并未开放！由于官方文件是多个板子独立的，而且复刻的人多，打板的时候不能顺利下单，于是乎，需要对源文件进行一番修改，我这里上图红框标注的文件及把Baseboard和Coreboard组合到一张PCB中（4层板），MicBoard修改了下丝印和过孔（2层板），最终分为两块板子顺利下单。更有能人把3张板子拼合在一起下单的。

以上为主体部分，后面官方还增加了旋转底座部分。

EchoEar 本体复刻

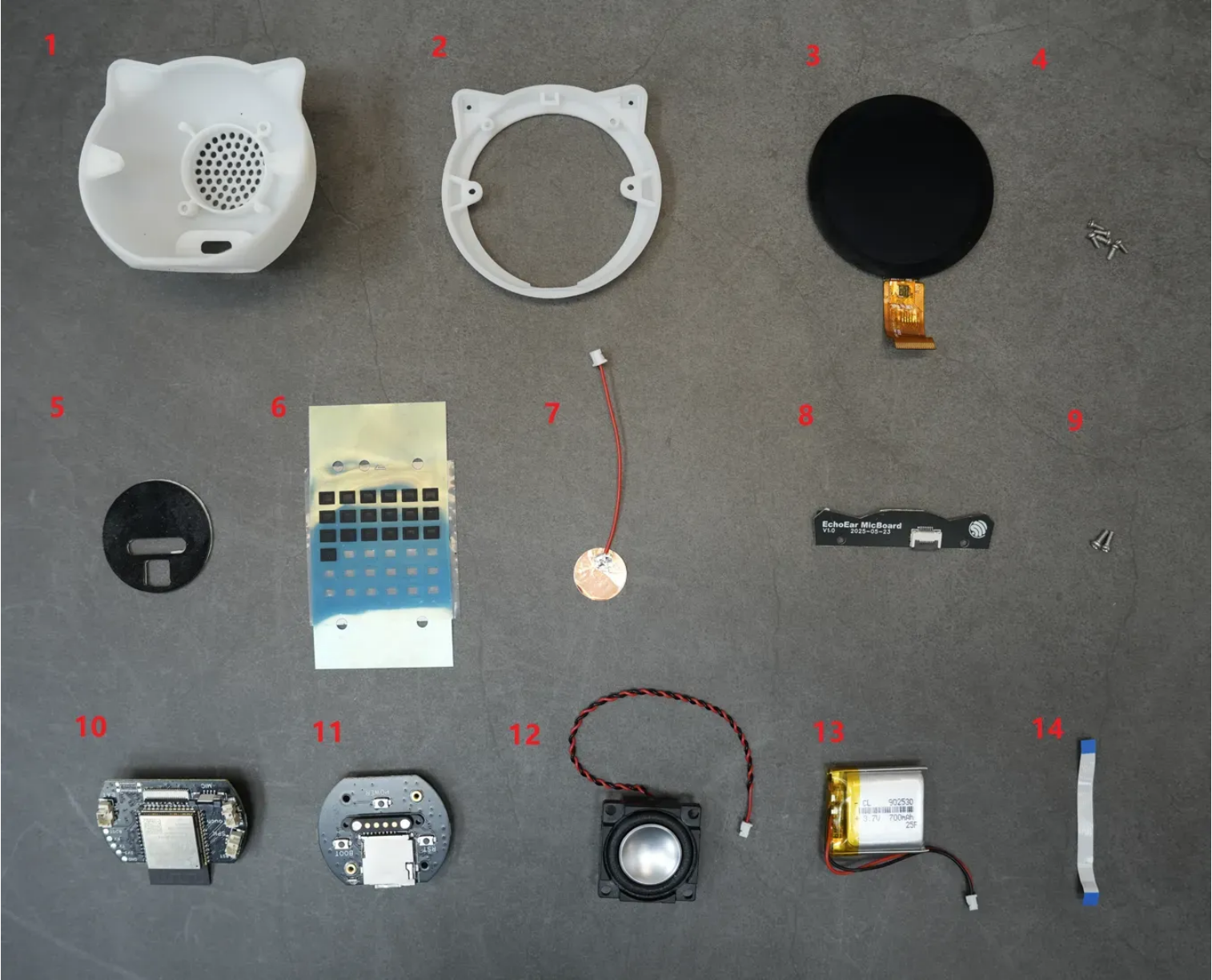

在装配前请准备以下材料：

序号	描述
1	3D 打印外壳底盖
2	3D 打印外壳上盖
3	1.85寸TFT显示屏
4	M1.6×4mm 螺丝
5	橡胶垫片
6	麦克风防尘泡棉
7	Touch铜箔

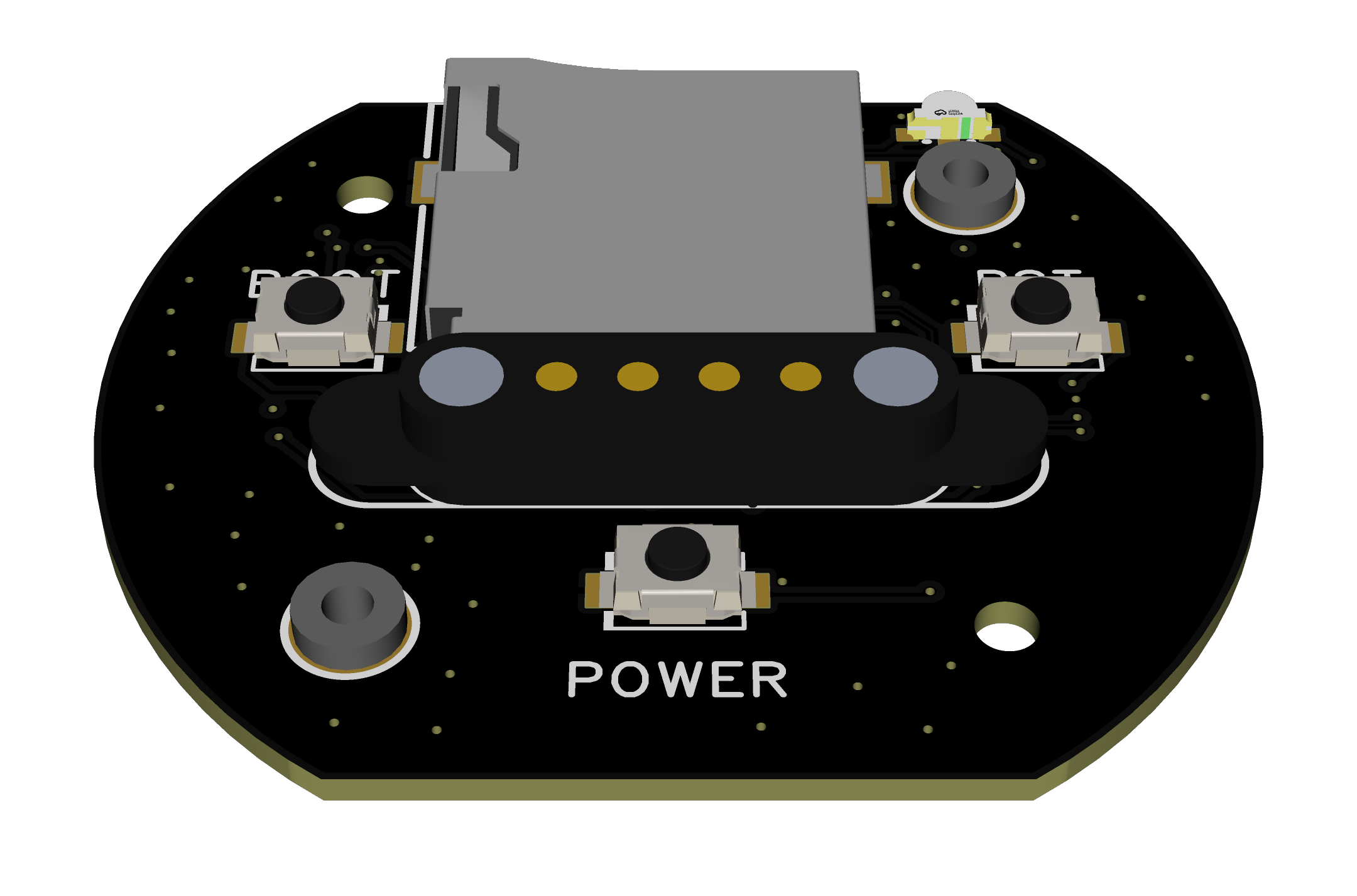

8	EchoEar MicBoard
9	M2×5mm 螺丝

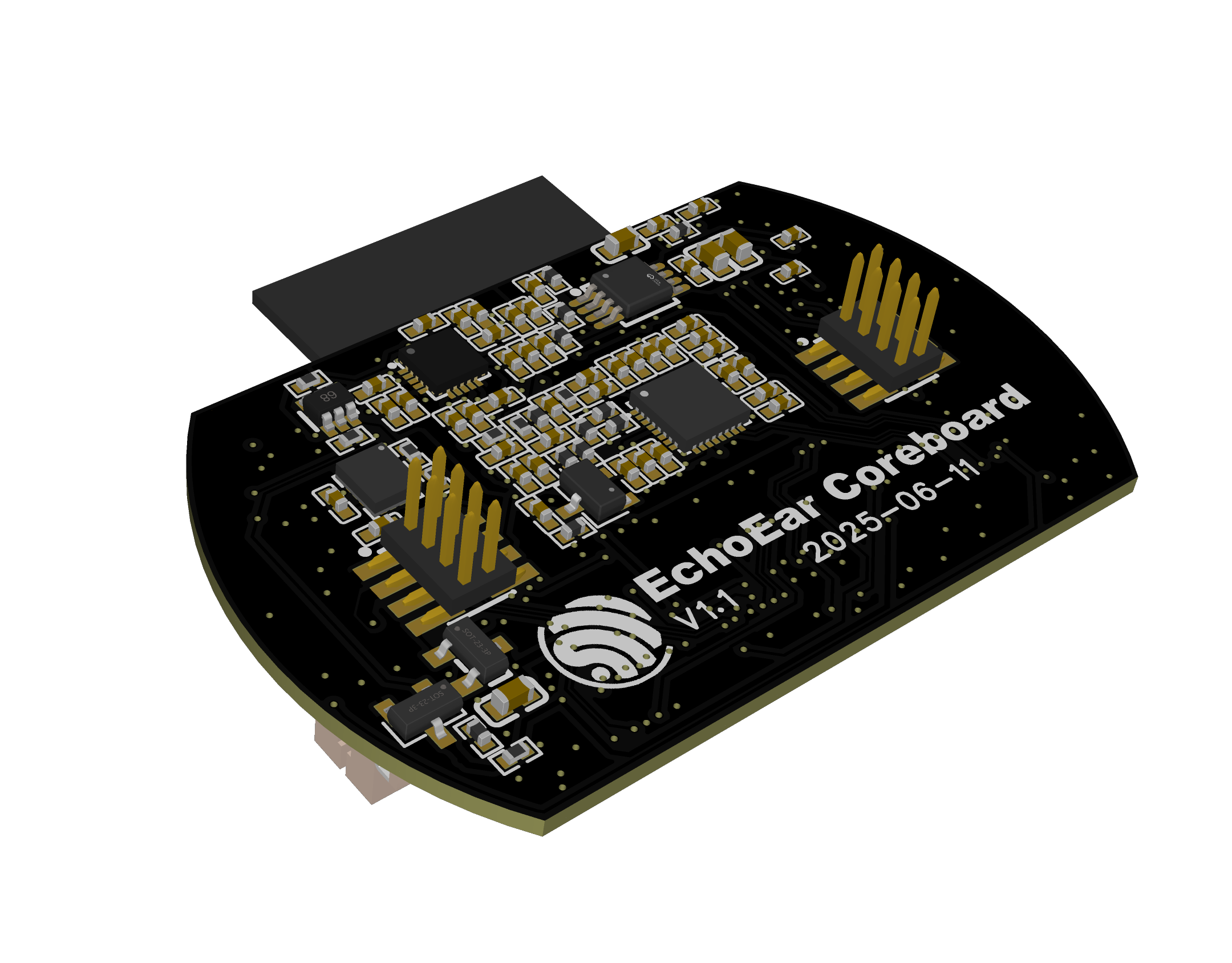

10	EchoEar CoreBoard

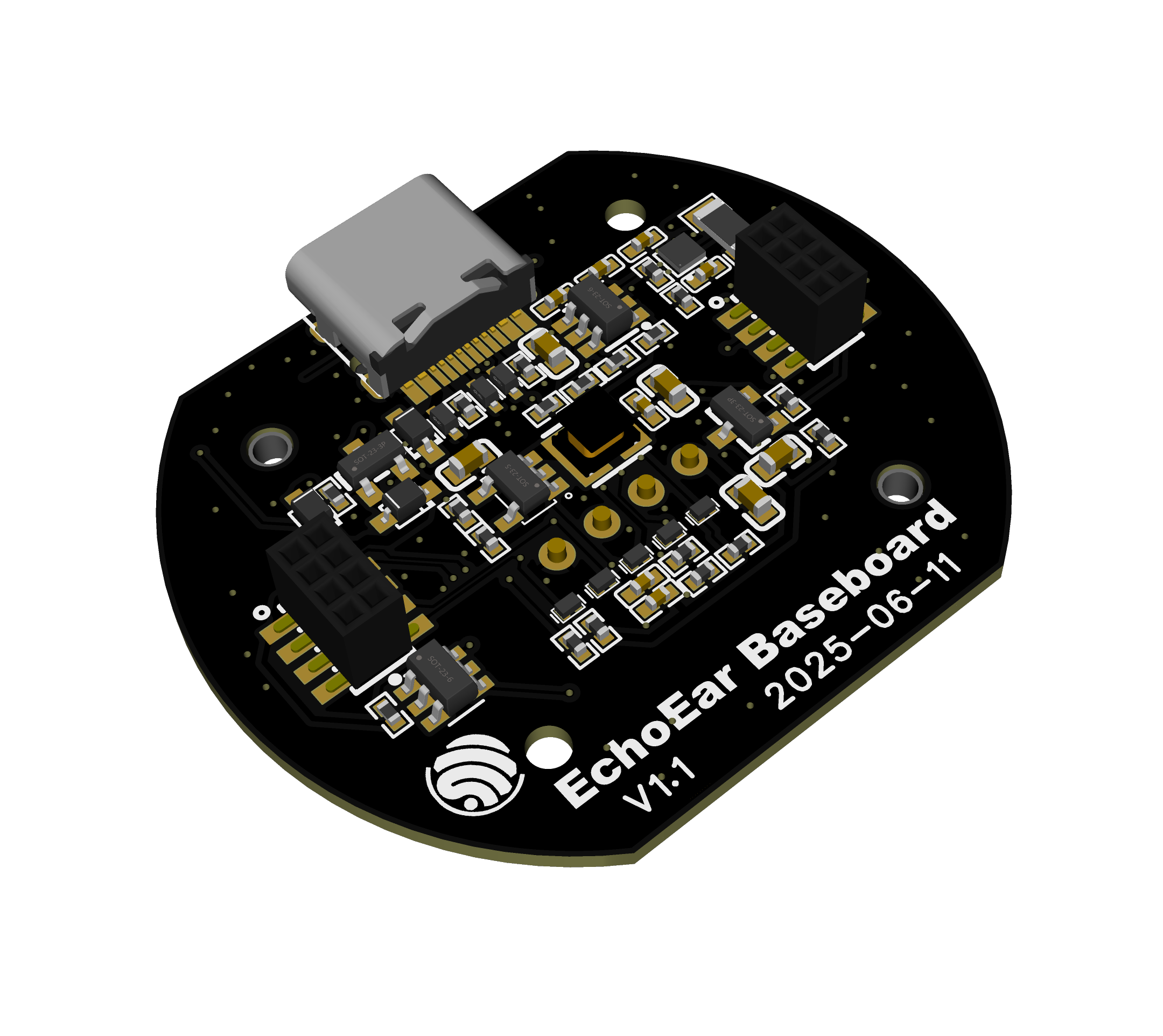

11	EchoEar BaseBoard
12	4欧3瓦2828方形腔体喇叭
13	3.7V聚合物锂电池902530 700mAh
14	8P同向 0.5mm间距 FPC软排线

材料来源

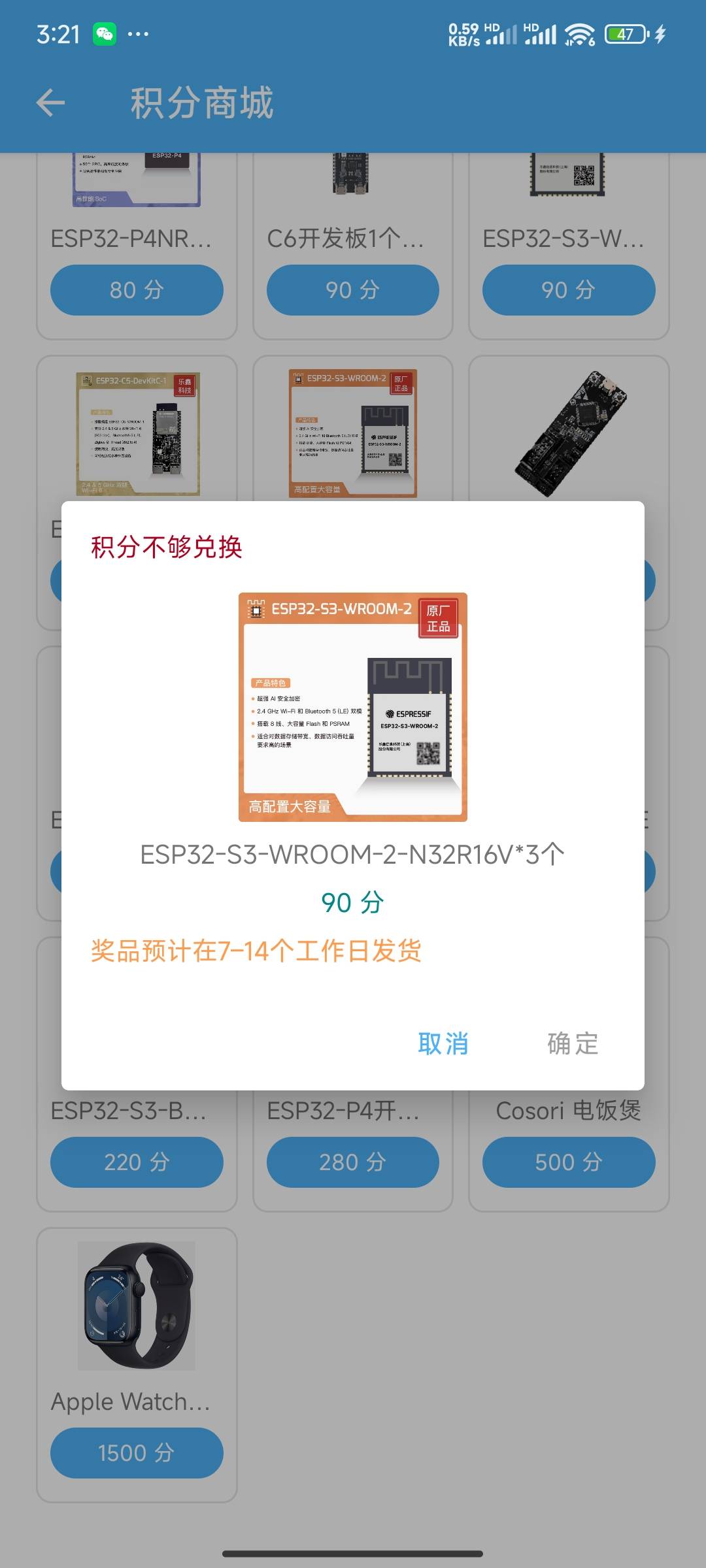

主控模组选用ESP32 - S3 - WROOM - 2 - N32R16V。该模组是通过乐鑫ESPRecorder任务积分兑换获得，兑换比例为90积分可兑换3个。

PCB、3D外壳及其他各类元器件，来源为嘉立创及立创商城，获取方式为免费获取或采购。

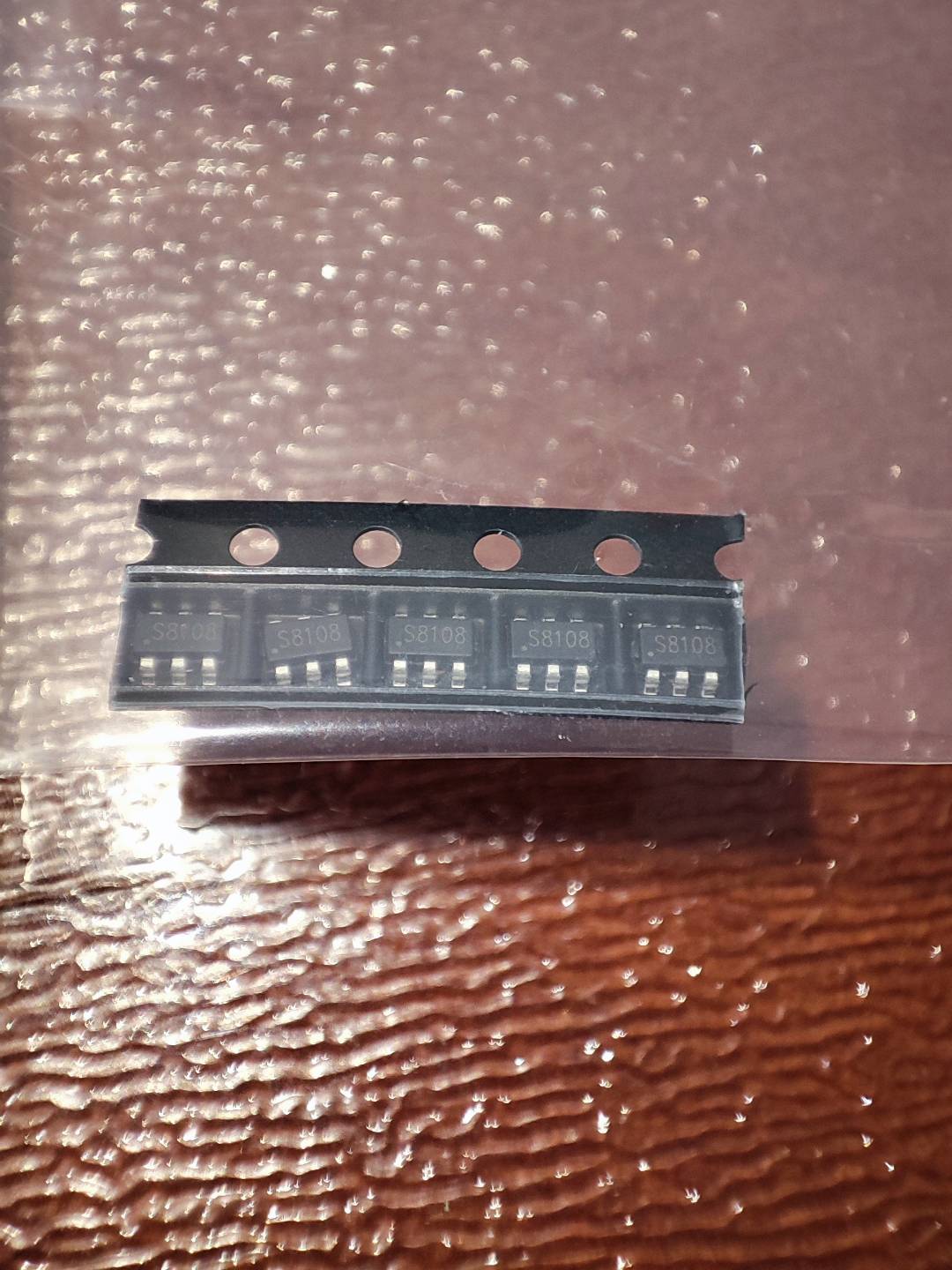

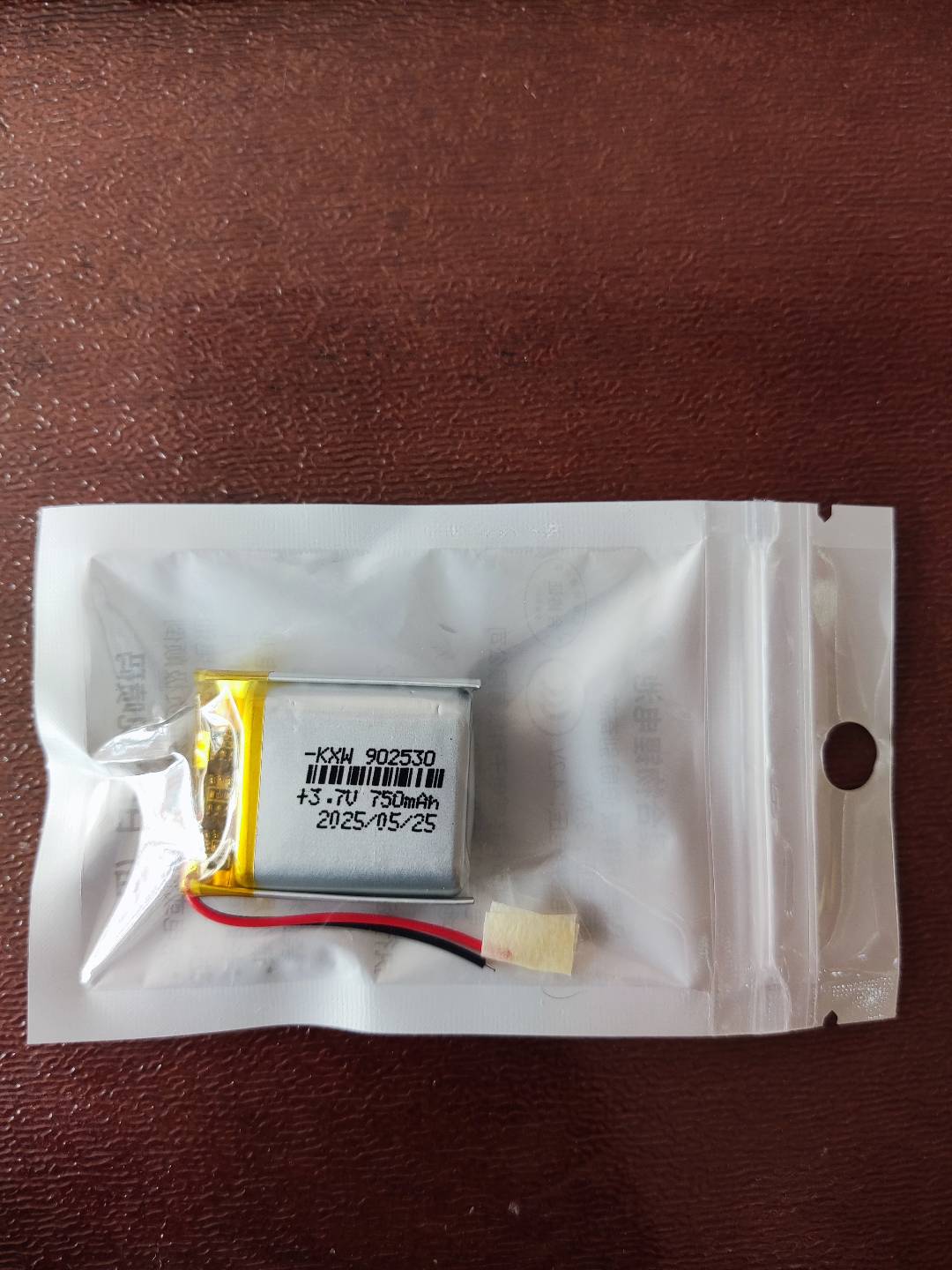

电池与长按开关机芯片，均从淘宝采购。

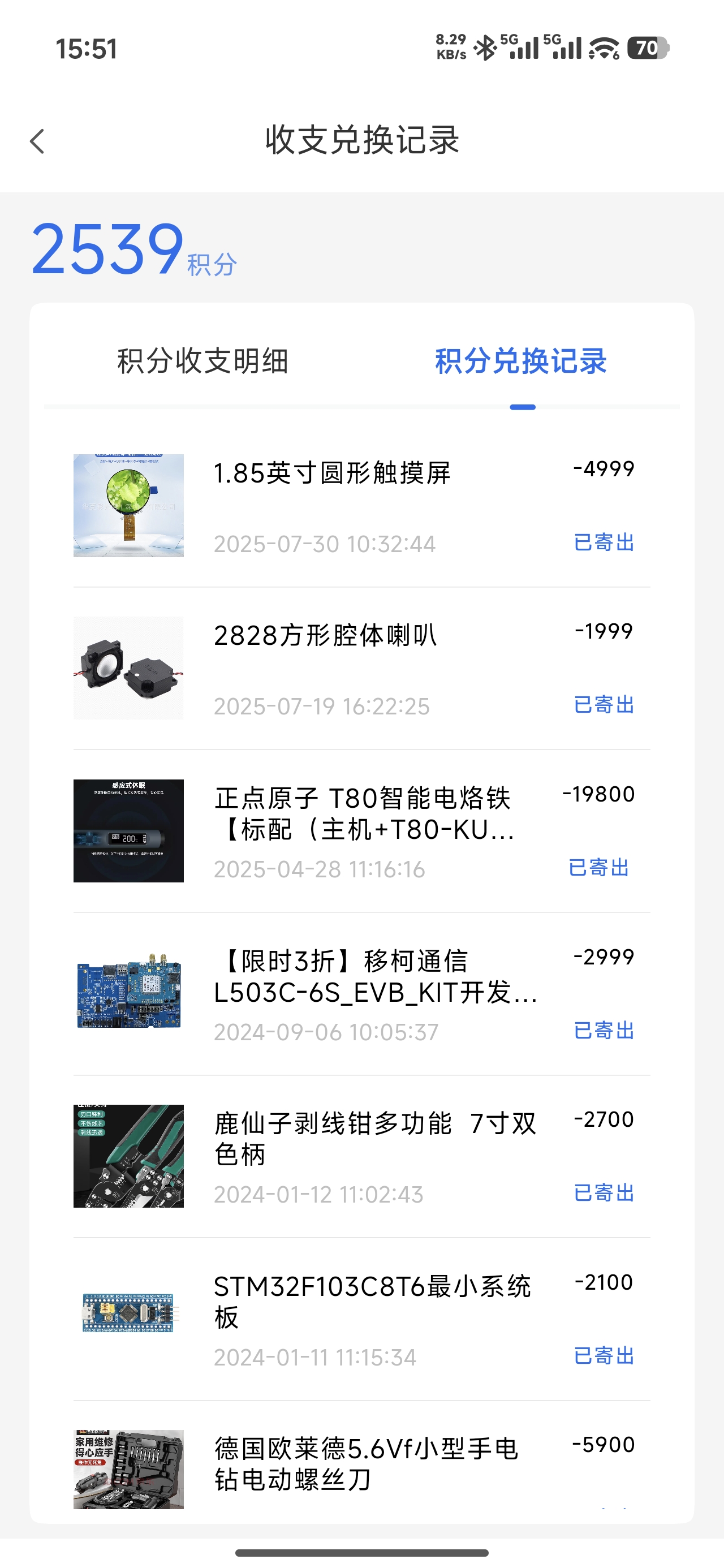

触摸屏幕与喇叭，是借助芯查查社区积分进行兑换。在此，特向小盛致以诚挚的感谢。🙇‍♀️

同时，鉴于本采购计划由本人提出，也希望大家能对本人表达一定的认可。小盛无需担忧，若无人兑换，待本人攒够积分即可，特此说明。😃

考虑到元器件封装尺寸较小且排布极为密集，在此给出专业建议：采用开一张钢网搭配锡膏，再借助铁板烧进行焊接的方式。尤其要注意的是，对于含有BGA封装的情况，这对于很多人来说颇具难度。若是您自认为动手能力欠佳，也就是所谓的“手残党”，不妨尝试嘉立创提供的SMT服务，该服务能够有效解决此类焊接难题。

由于我的也鸽了，所以没有焊接图片附上，大家自行脑补一下！

上手体验

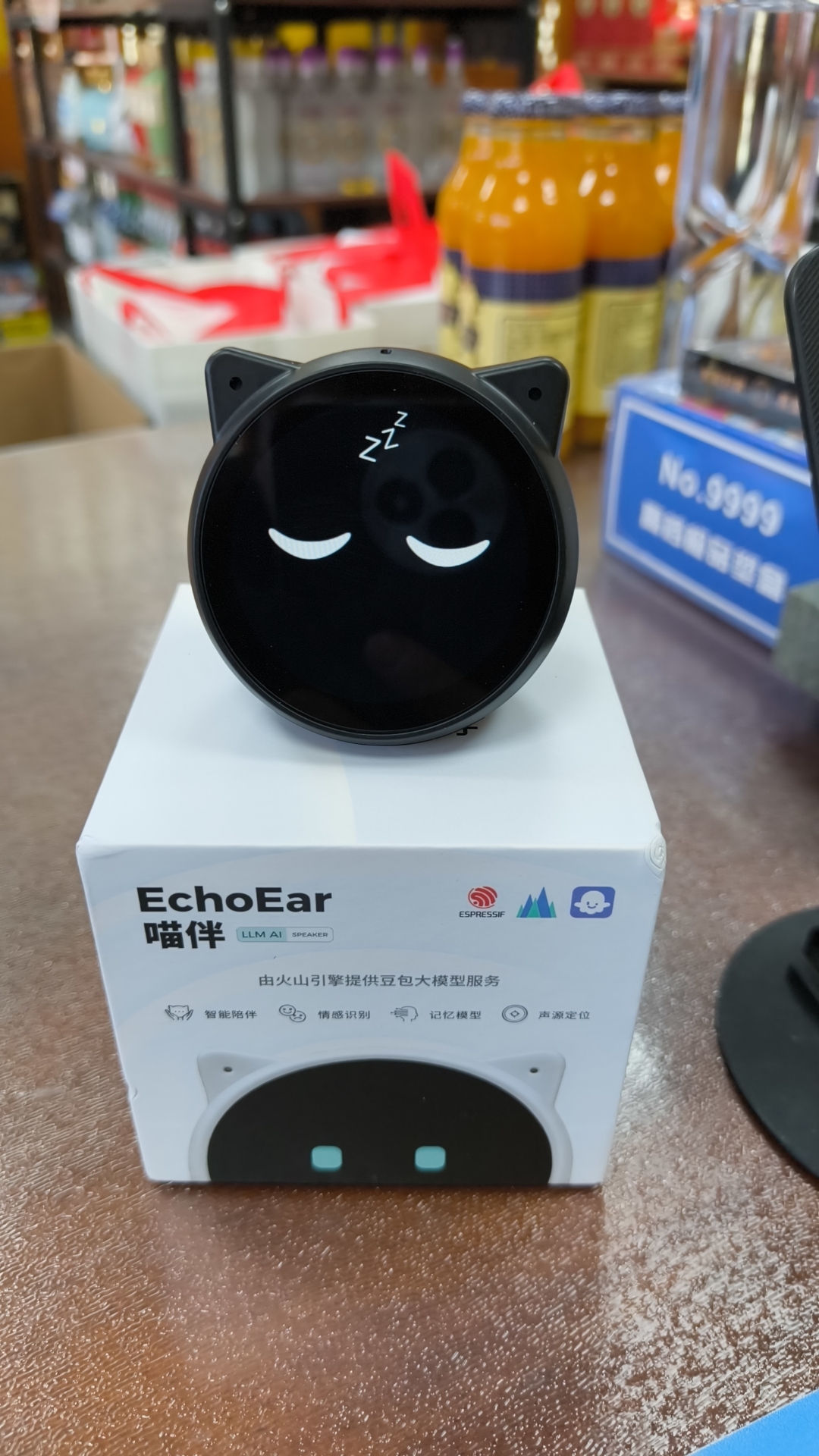

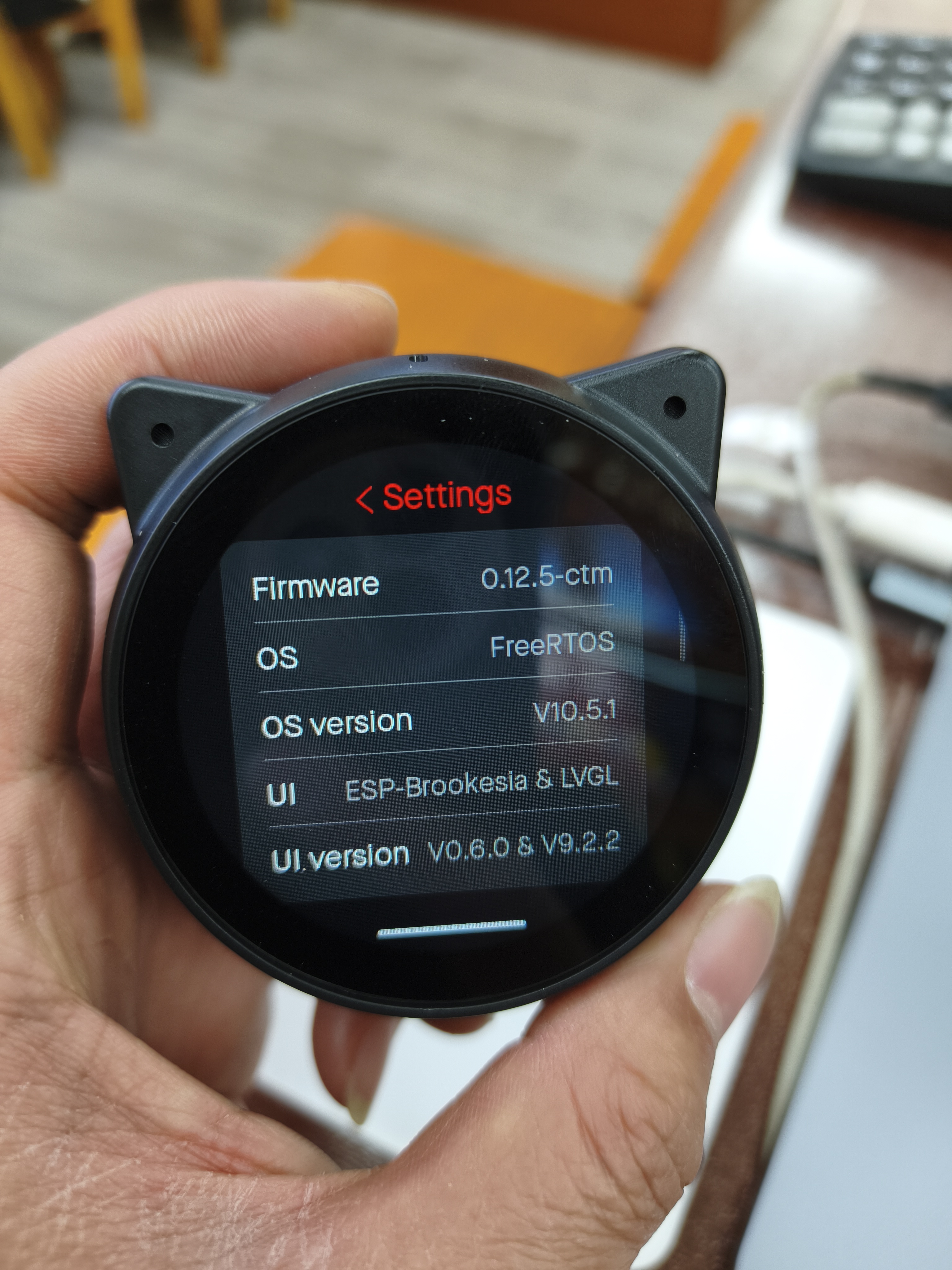

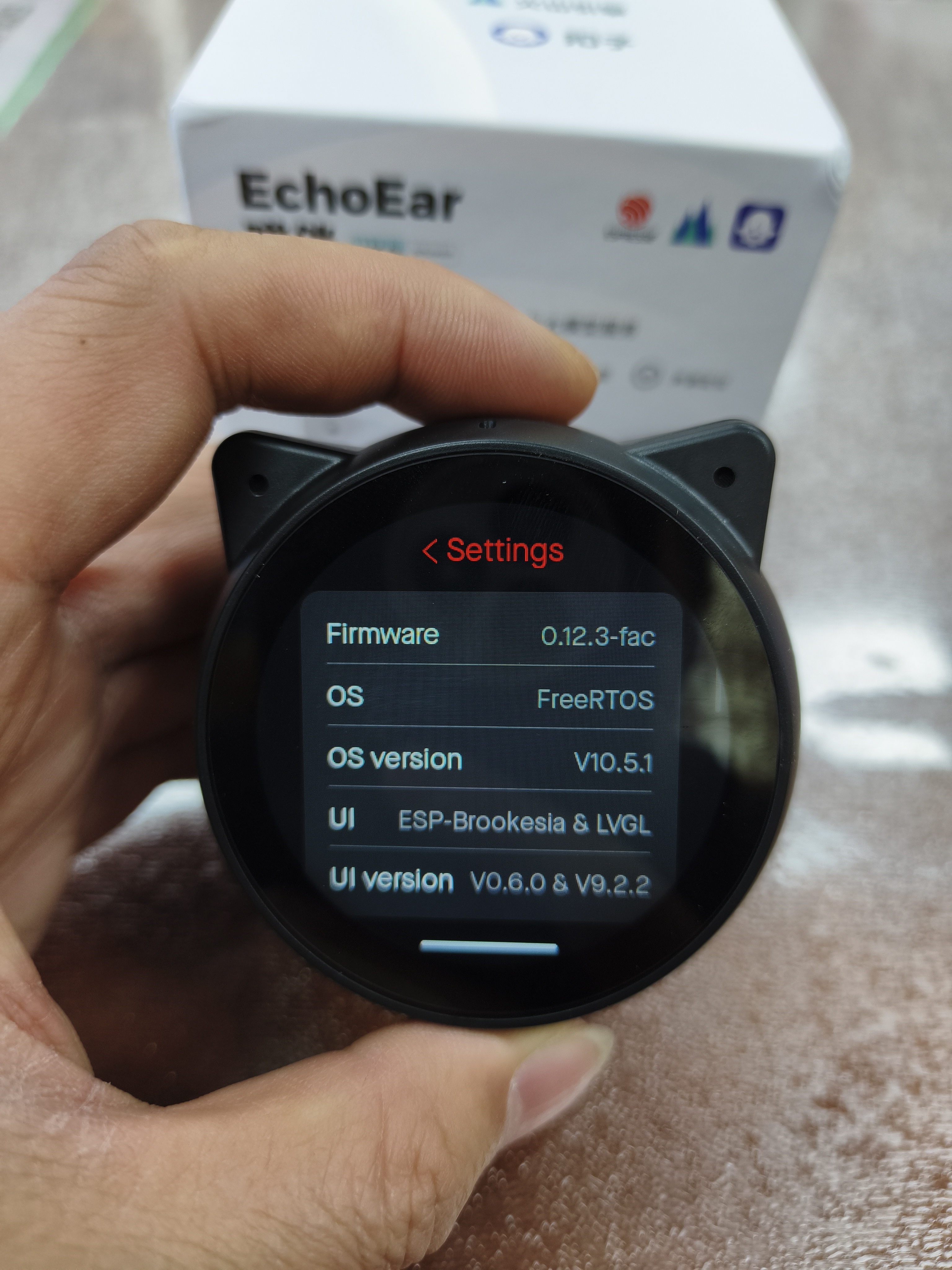

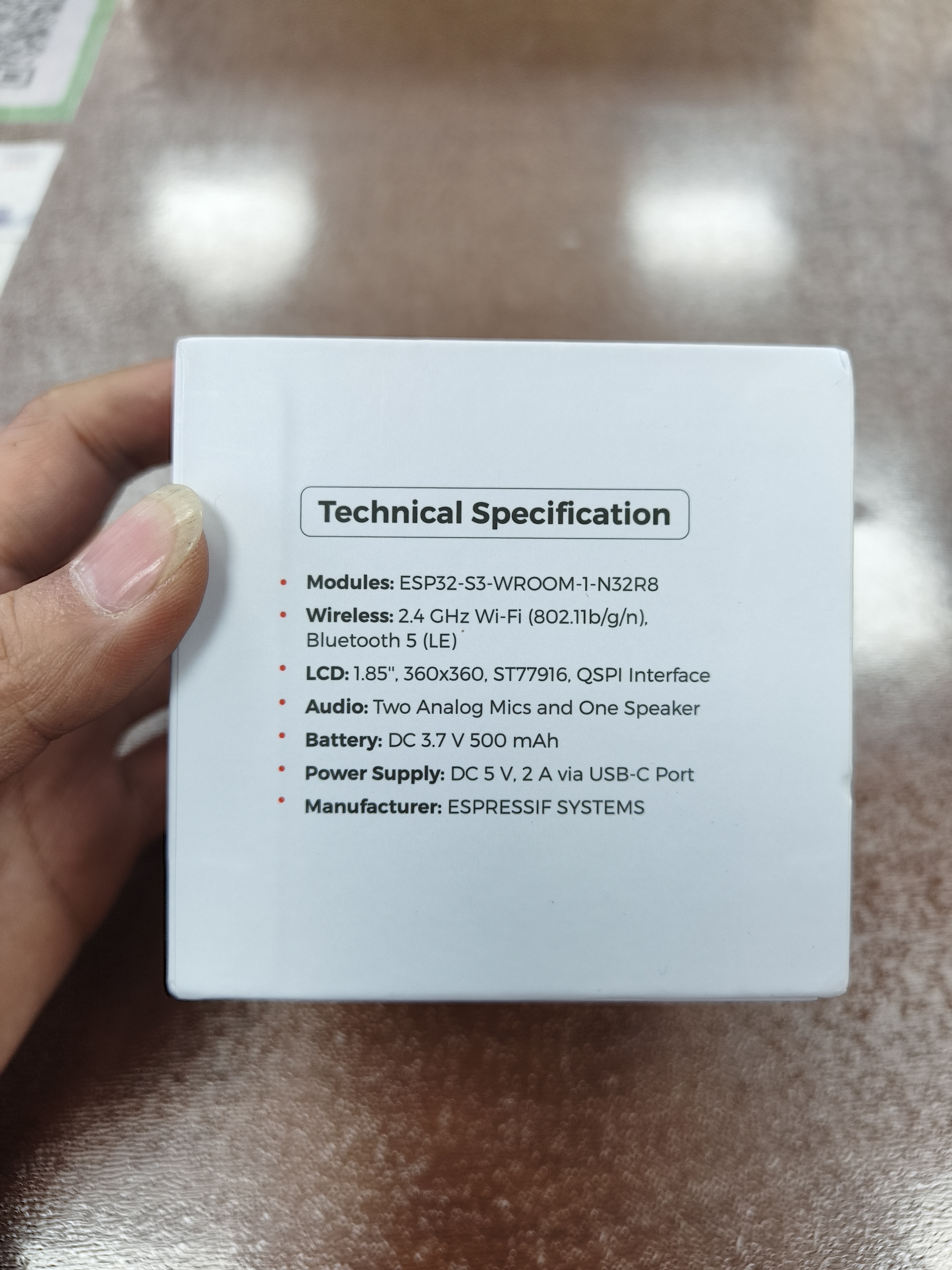

虽然没有焊接复刻，但咱也是凭实力兑换来了喵伴，今天上手简单体验一番。

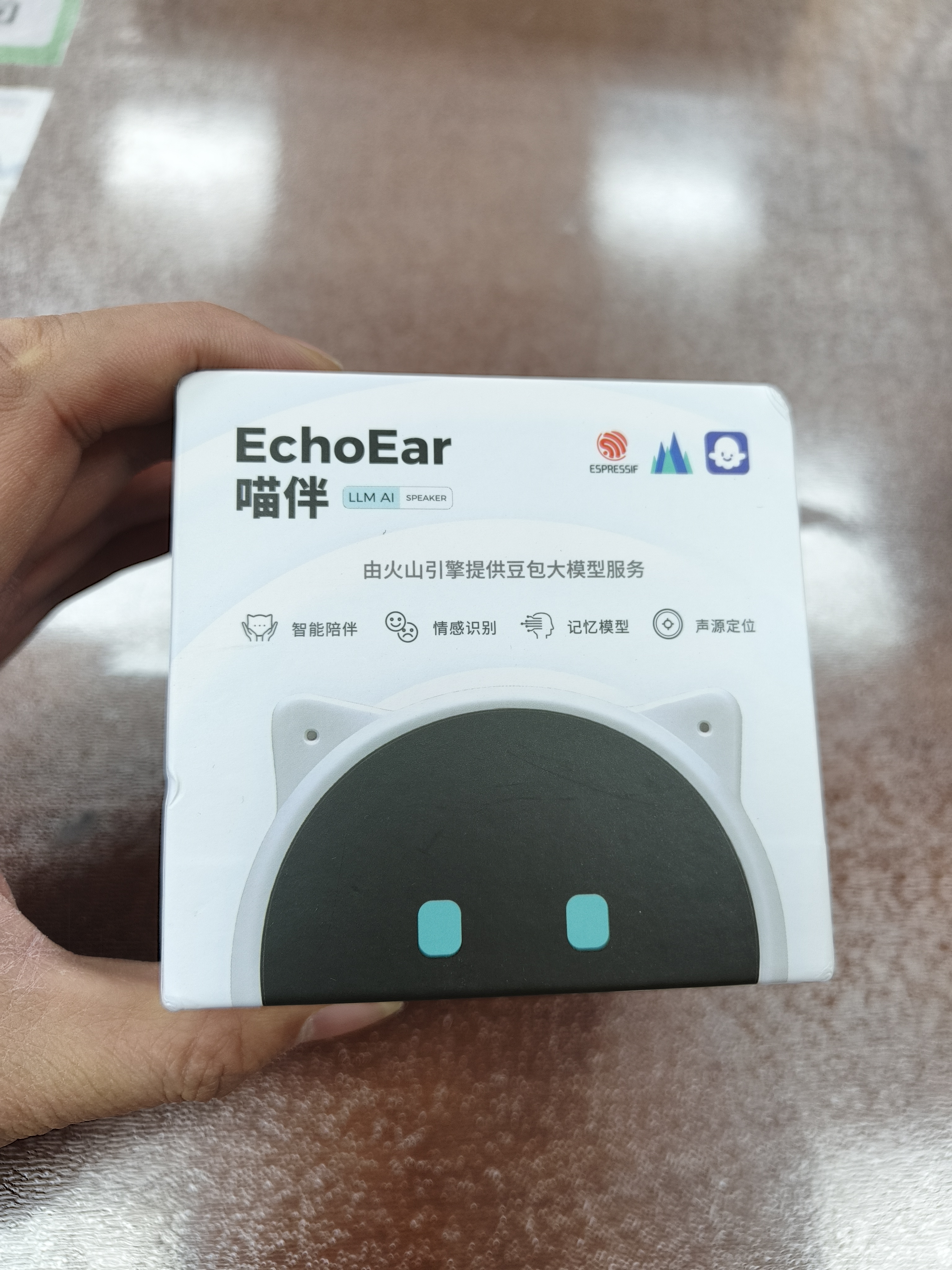

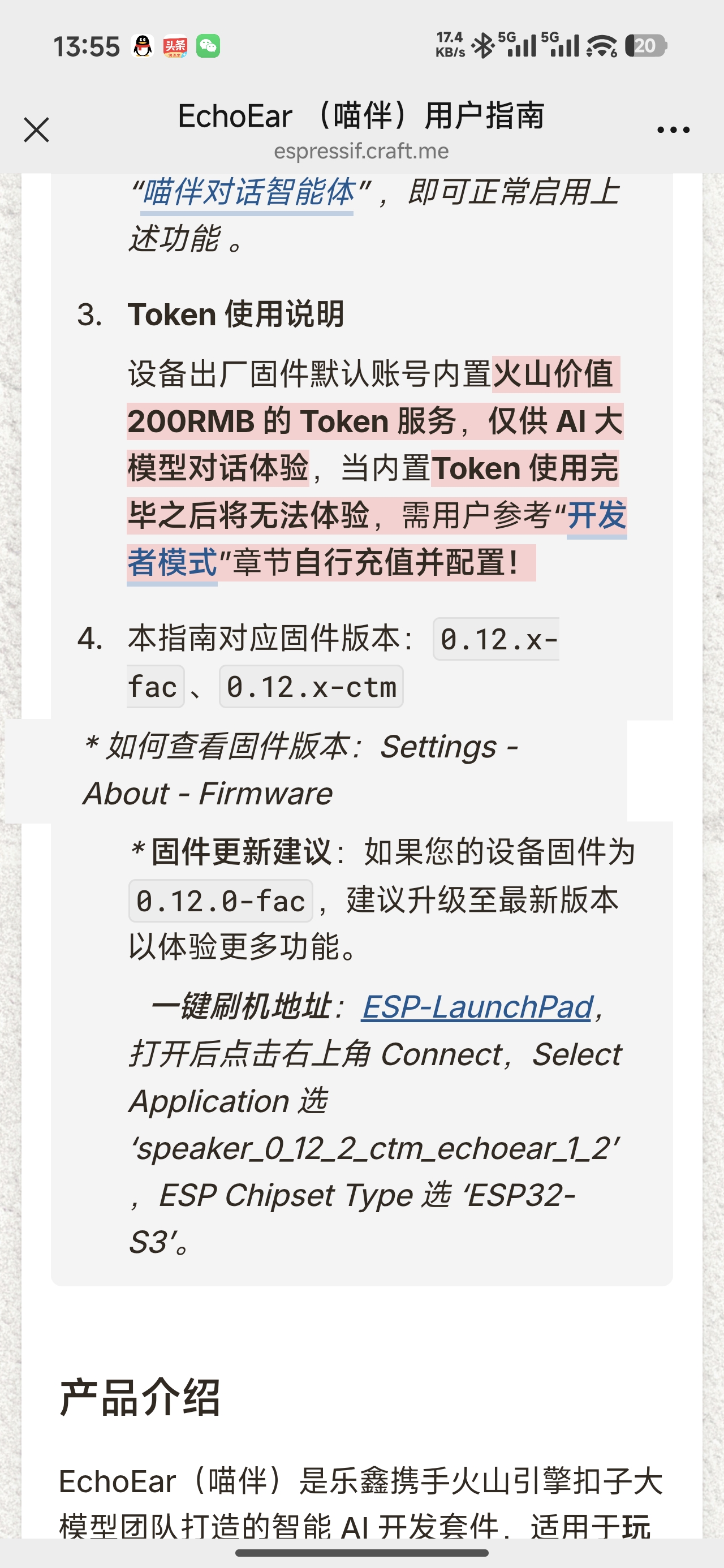

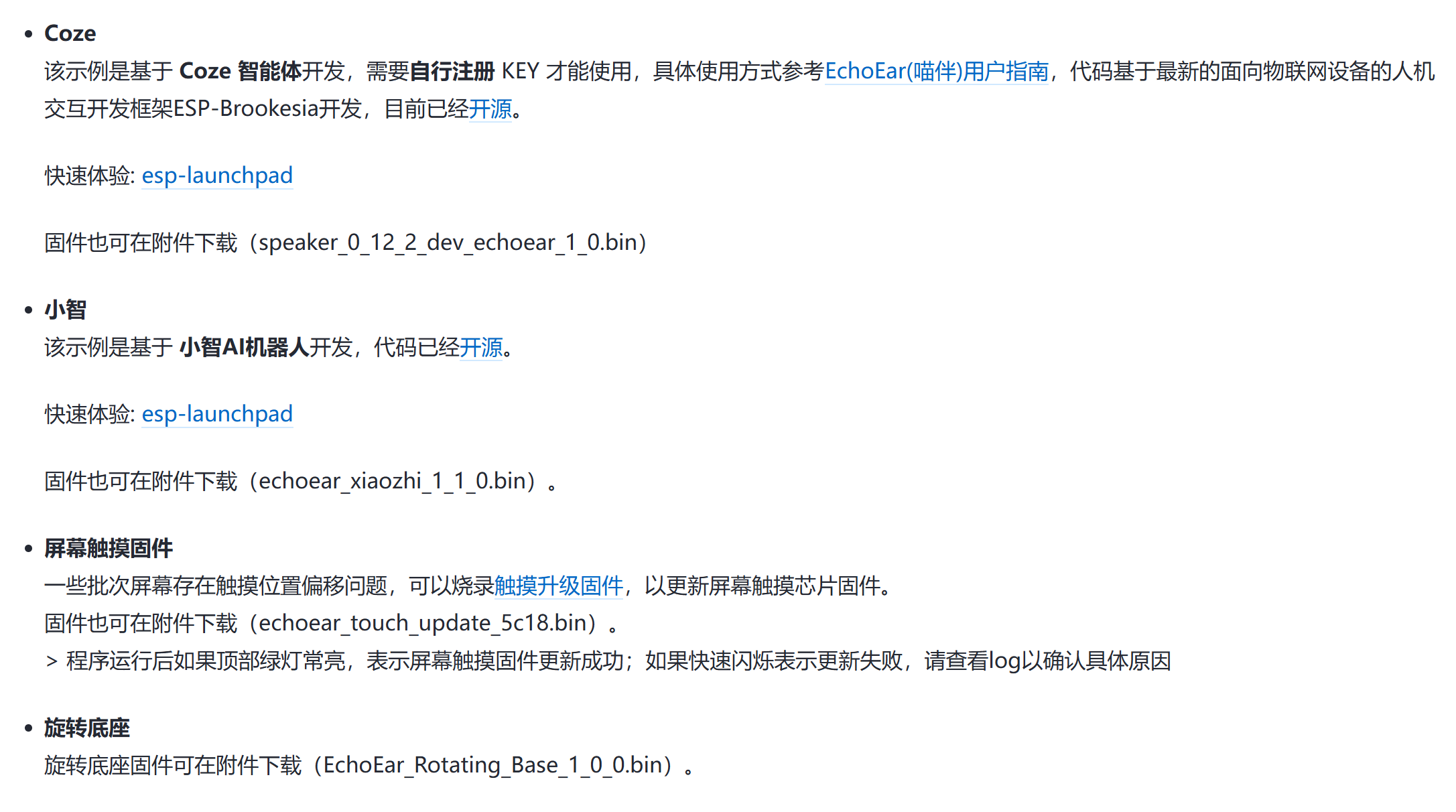

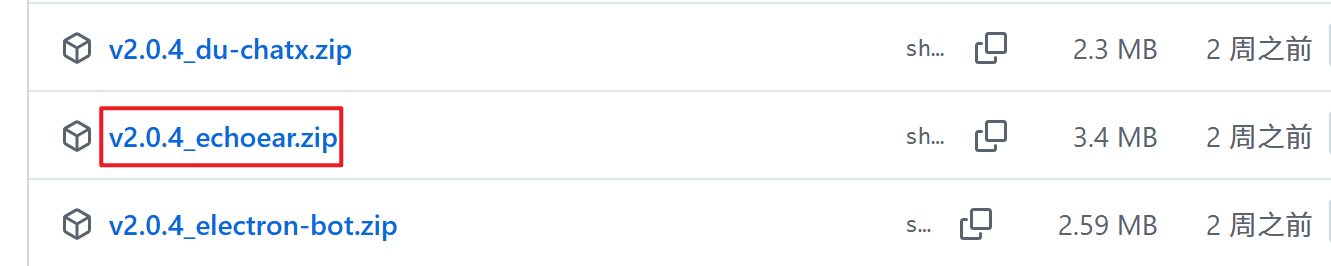

包装内部设计简洁，仅有喵伴本体，并无其他多余物品。值得一提的是，TF卡槽内已预先内置一张4GB内存卡，其中存放着Coze相关配置文件。基于此，设备只需联网便可投入使用。需要着重提醒的是，若烧录其他开发固件，用户需自行配置key，因为内置key届时将会失效。不过，要是升级官方固件，内置key仍可继续正常使用。
