¥项目概述

本项目是对国外开源项目 GBSC-Sync-Combiner 的修改版本，专为复古游戏主机、计算机视频信号处理而设计。通过在原有架构基础上，集成 LM1881同步分离芯片 与 THS7314 RGB视频放大器，显著提升了同步信号的稳定性和RGB图像质量，为经典游戏和影像设备提供了更专业、可靠的视频处理方案。



@核心升级特性



1. LM1881同步信号分离模块

· 精准分离：从复合视频信号（CVBS）或亮度信号中提取纯净的复合同步信号

· 多格式支持：兼容NTSC、PAL等多种视频制式

· 抗干扰设计：有效抑制信号中的噪声和干扰，确保同步稳定

· 低功耗运行：典型工作电流仅10mA，适合嵌入式应用



2. THS7314 RGB视频信号增强

· 三通道放大：独立处理R、G、B三路信号，增益可调

· 带宽优化：-3dB带宽高达10MHz，完美保留高清细节

· 直流耦合：支持全带宽信号传输，无相位失真

· 集成滤波：内置抗混叠滤波器，减少高频噪声



---



"扩展可能性



固件定制

· 支持自定义分辨率输出

· 可编程扫描线生成器

· 色彩空间转换选项

· OSD菜单系统



+ 注意事项



使用安全

· 请勿超过额定电压（5V DC）

· 避免在潮湿环境下使用

· 静电敏感元件，操作时请佩戴防静电手环



兼容性提示

· 某些早期游戏机可能需要同步信号电平调整

· 推荐使用屏蔽良好的高质量连接线



J实际应用场景

游戏玩家



· 将复古游戏机连接至现代液晶显示器

· 实现零延迟的游戏体验

· 支持扫描线效果，还原CRT质感

视频爱好者



· 老式计算机、工作站视频输出

· 专业视频设备的信号转换

· 影像数字化处理的前端设备

开发者/创客



· 视频处理算法的硬件测试平台

· 教学演示：模拟视频信号处理原理

· 自定义视频处理器的核心模块



^其它说明：

      1.原计划使用MP1584电源板来自适应5v~12v输入电压转换为5v给扩展板使用，经测试这个板子的电源波纹很大，会严重音箱输出画质，整个画面都有杂纹所以放弃使用转换板，直接使用5v供电。（短接in+和out+即可）

     2.扩展板增加usb-A插口，2.5音频插口给 VGA转HDMI转接头使用，用来输出hdmi信号。usb口仅提供供电。

     3.R，G，B开关分别选择是使用ths7314放大后的信号还是原始信号。

     4.S 开关选择是原始cvbs信号还是通过LM1881分离后的同步信号。

     5.经过实际测试，原ths7314外围的几个电阻阻值不适合，原理图中已修改，也可自行更换阻值尝试更好的搭配方案。（修改后的pcb未打板，实物图中为旧板）

     6.扩展板引出I2C的SDA，SCL，以及D6的Debug Pin作为扩展使用。（时钟板已直接安装在GBS8200板子上）

     7.扩展板部分定位孔用不到，实际用上的几个定位孔见后面的实物图。（使用热熔胶固定到GBS8200板子上）

     8.RGBS输出的几个电解电容用了贴片电容代替，似乎影响不大，这个根据自己情况调整，有啥用啥。

     9.GBS8200自带色差输入可正常使用，esp控制板固件可从github下载原版。

        项目地址： https://github.com/ramapcsx2/gbs-control

        项目文档： https://ramapcsx2.github.io/gbs-control

    10.该项目初衷只为自己使用，并且控制在可免费打板的范围内，未考虑其它更多情况，且使用了自动布线。实际测试效果可以接受也就不再做更多修改了，有能力的朋友可以自行修改，能力不足的或者比较挑剔的也可以直接去某鱼购买成熟的成品，价格大约在250~400之间。

    11.相关资料已在嘉立创开源：https://oshwhub.com/leshuity/gbsc-kuo-zhan-ban_copy

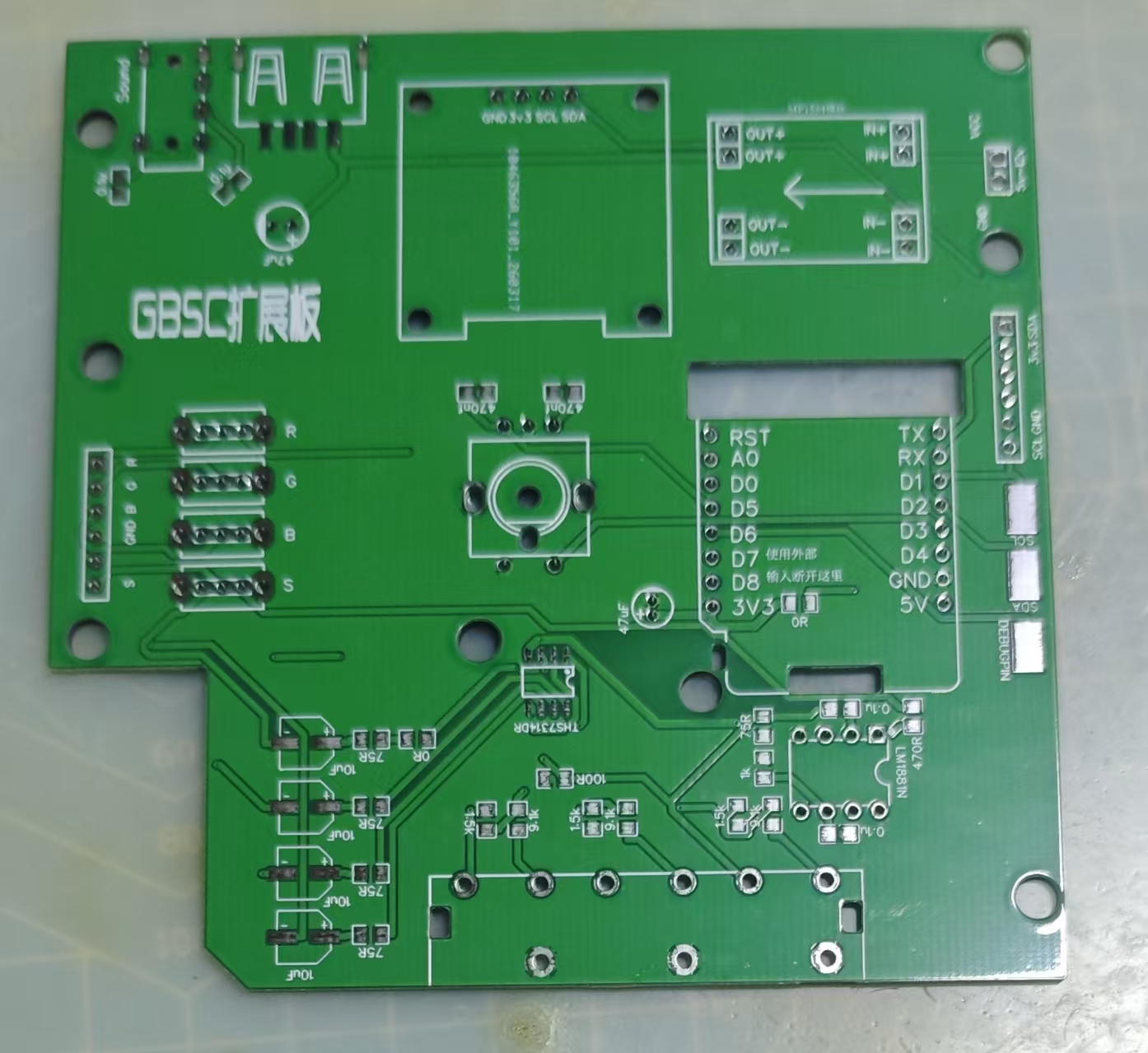

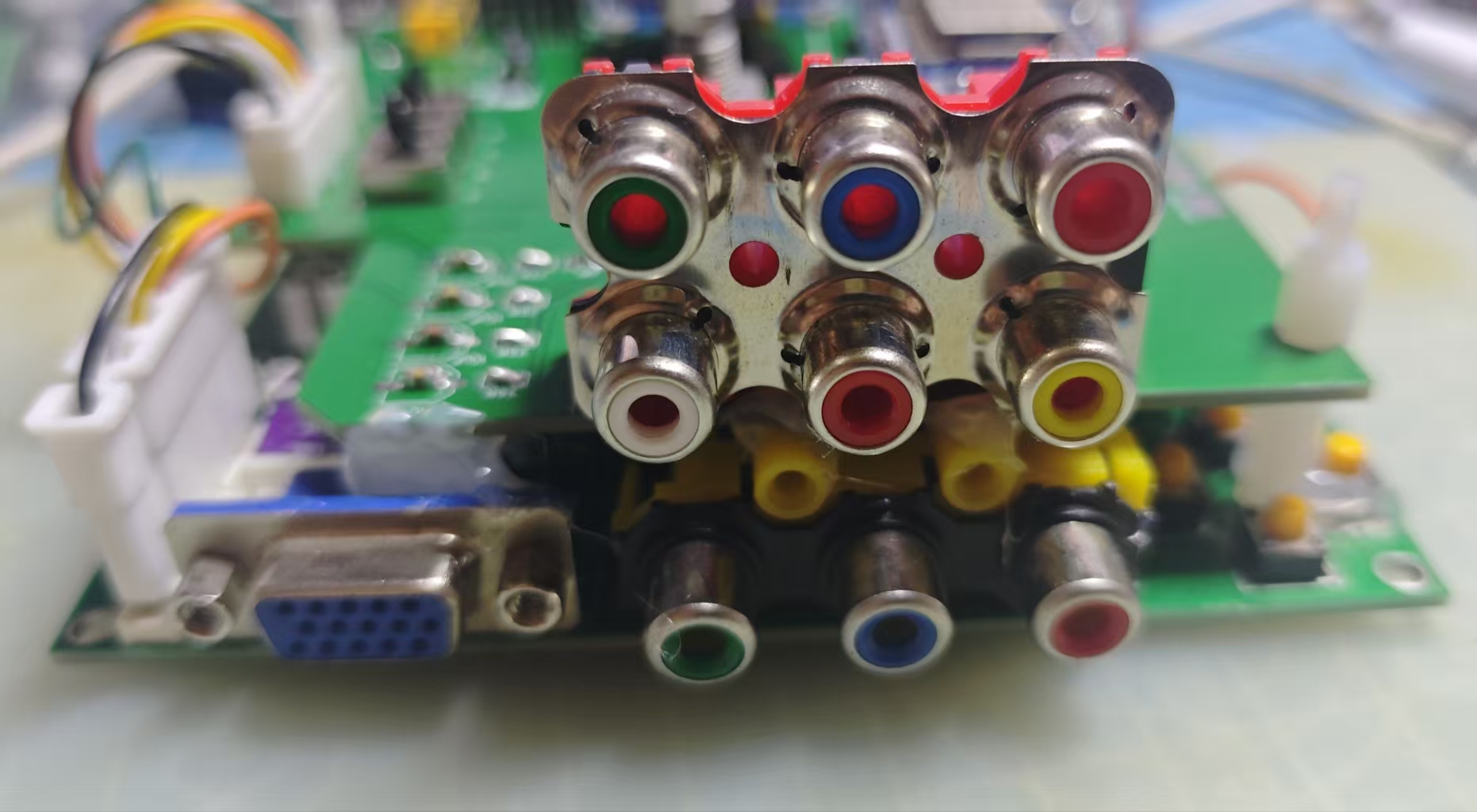

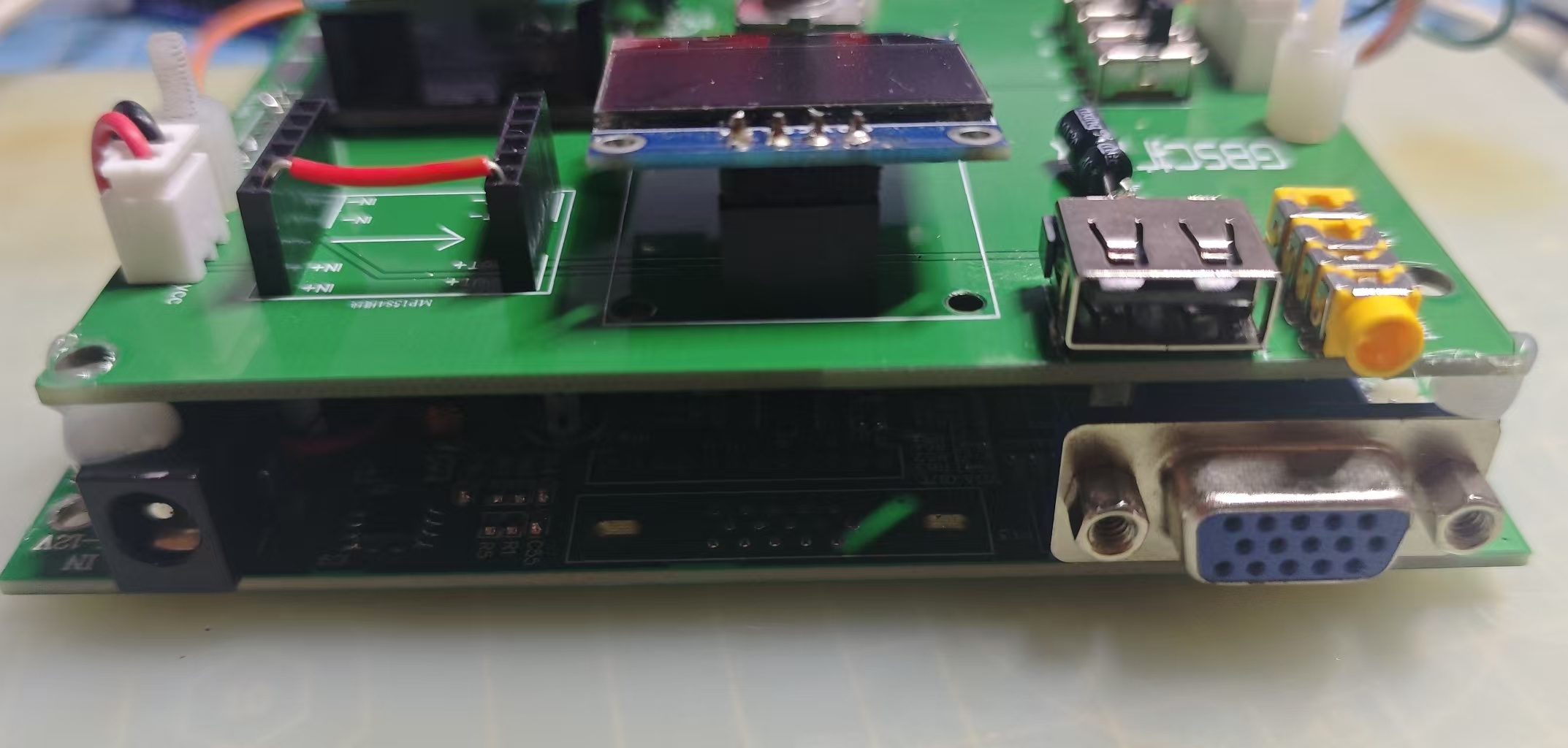

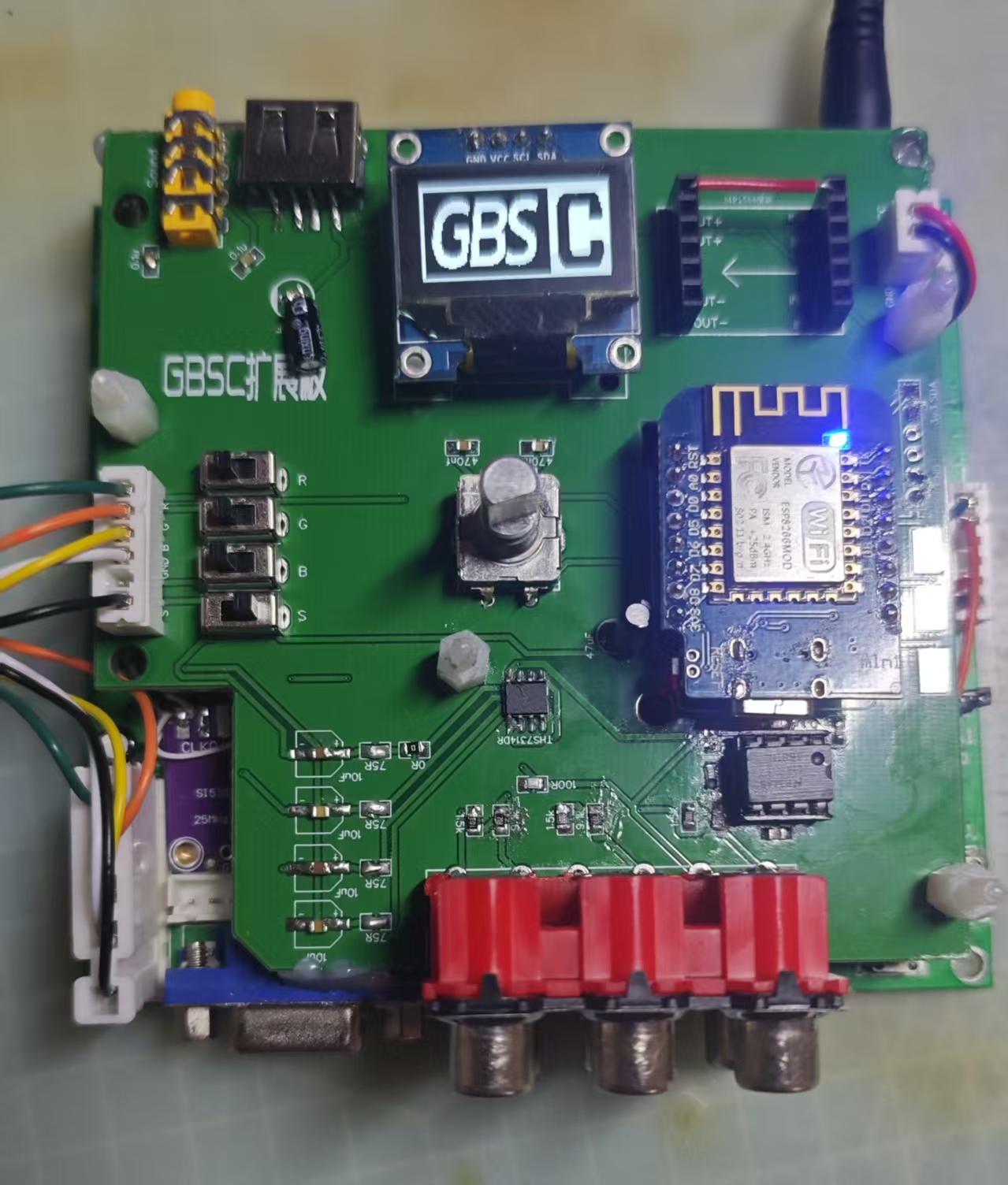

¢实物图
