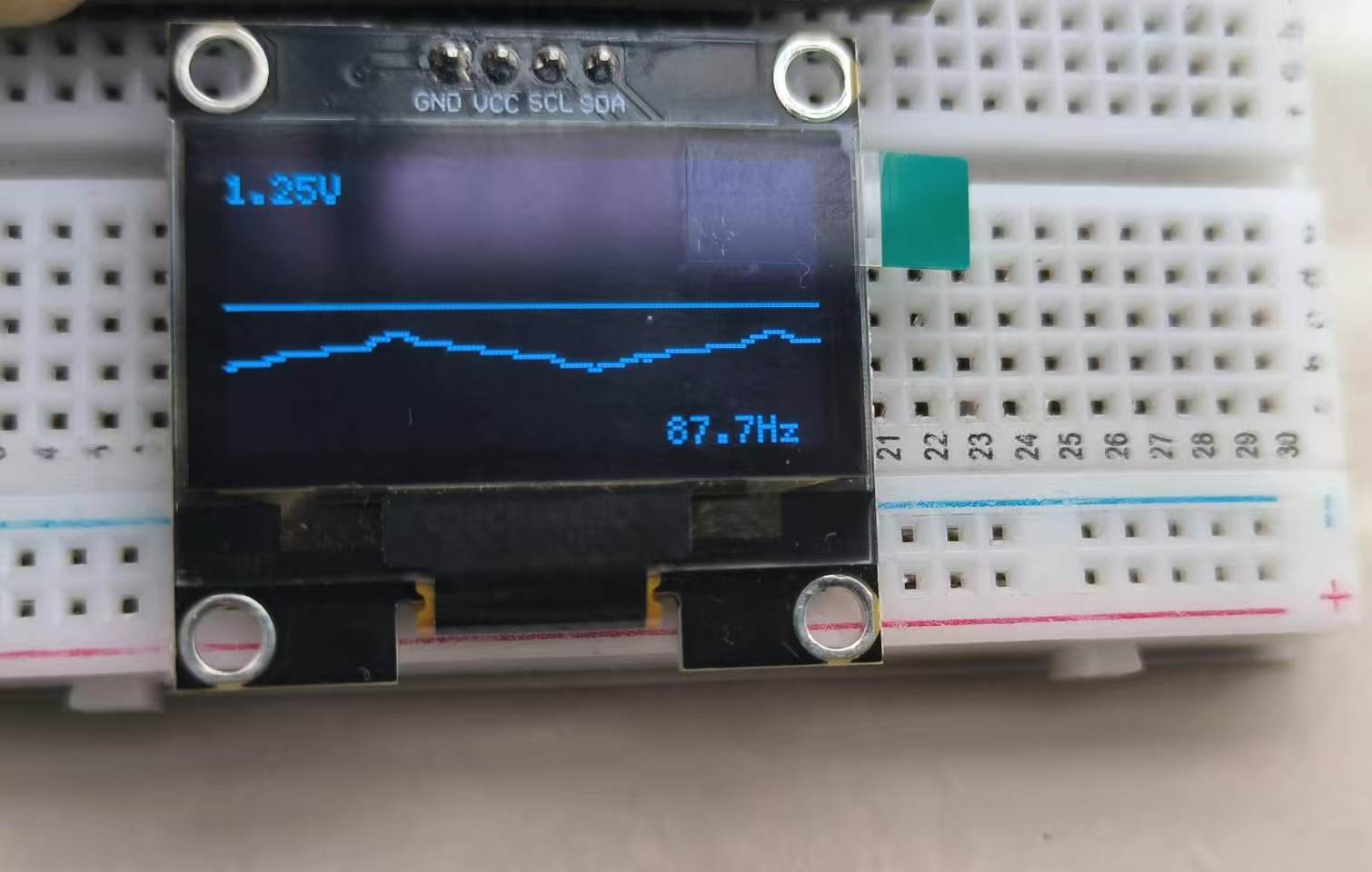

以下是示波器功能测试：
// 可以看到，波形电压为1.25V，频率87.7Hz

示波器最大测

0~3.3V

2.5KHz



2.5khz是理论最大测，实际最大测1KHz





 V16.6 全部功能列表

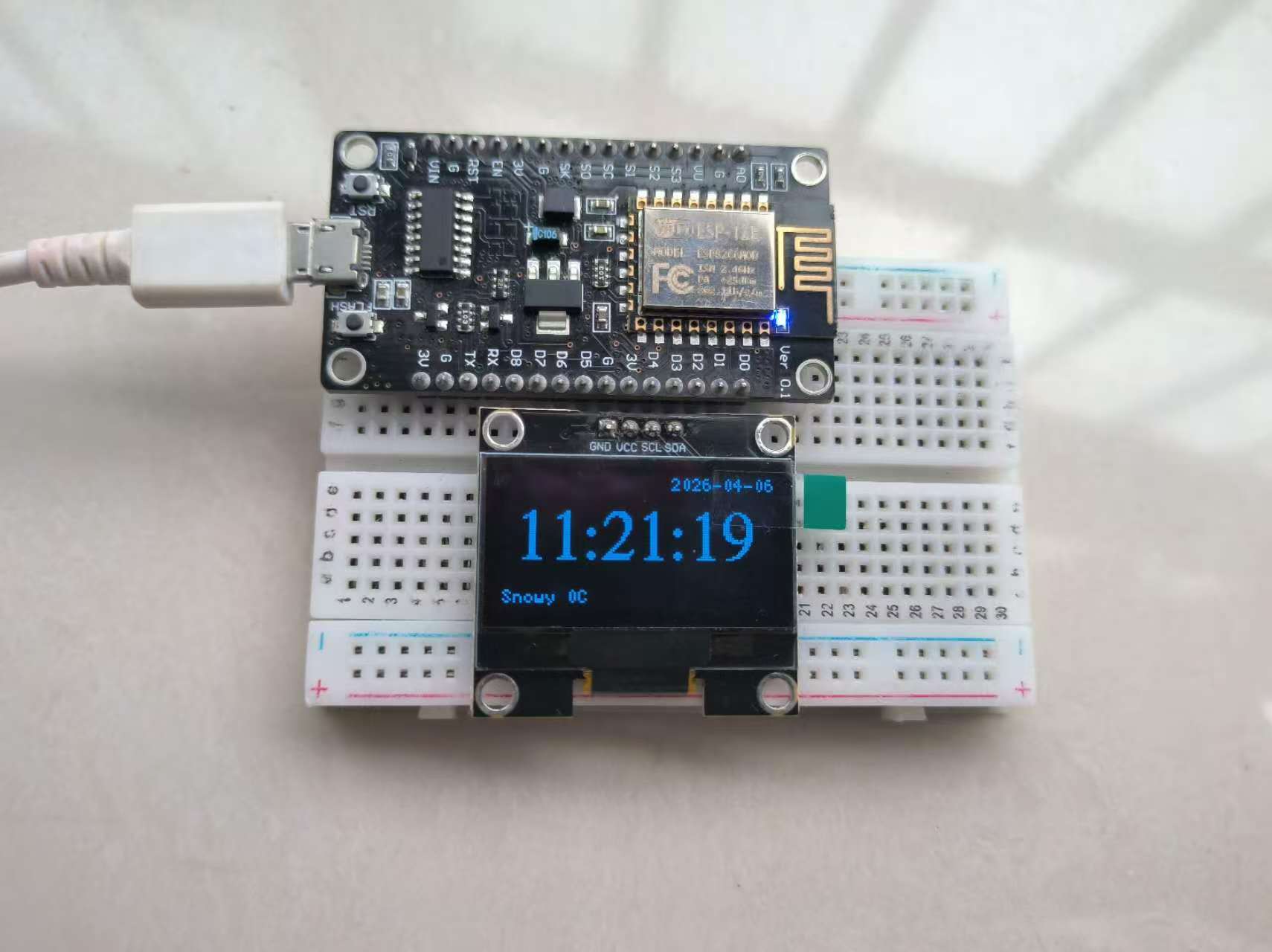

一、时钟模式

NTP 网络时间同步，服务器 time.windows.com，东八区

OLED 显示：年-月-日，时:分:秒，温度（摄氏度），天气状态

温度传感器 LM35DZ 通过 A0 读取，电压转温度公式 电压*100

天气推断逻辑：<=3.0度显示 Snowy，3.1-10.0 Cloudy，10.1-18.0 Rainy，18.1-26.0 Cloudy，26.1-38.0 Sunny，>38.0 Very Hot

二、WiFi 功能

扫描周边 WiFi，按信号强度排序，去重

弱密码字典测试：50 个静态弱密码（如 12345678， password， qwertyuiop 等）

动态密码生成：SSID+12345， SSID+123456， SSID+12345678， 123+SSID+123， 直接 SSID 本身

开放网络自动连接（加密类型为无）

优先网络列表：5 个预设 SSID/密码，开机优先尝试

EEPROM 存储成功连接的 WiFi 凭证，最多 10 组

断线自动重连（每 10 秒检查一次 WiFi 状态）

加载已保存的凭证自动连接

三、热点模式（AP）

开放热点 SSID 为 ESP8266，密码 zvs142857（可改）

Web 管理后台地址 http://192.168.4.1

显示已连接设备列表（IP， MAC， 设备类型）

设备类型识别：根据 MAC 地址前缀识别 Apple， Huawei， Xiaomi， Samsung， Windows， Linux， Raspberry Pi， VMware， Google， ESP8266/ESP32 等

设备操作：断开（关闭热点 60 秒），挂起（DNS 重定向到 127.0.0.1 并发送 Deauth 帧强制断网），恢复（取消重定向）

热点状态监控：断开后 60 秒自动恢复，显示剩余时间

支持通过 Web 页面手动刷新设备列表

四、NAT 信号放大（WiFi 中继）

一键启用/禁用 NAT（网络地址转换）

功能：让连接到 ESP8266 热点的设备通过 ESP8266 的上级 WiFi 上网

仅在时钟模式且已连接上级 WiFi 时可操作

Web 页面“高级”设置中提供开关

五、万用表模式（通过 A0 测量）
上电时检测 A0 电压，自动进入对应模式：

0.35V 到 0.45V：电压表模式，量程 0-3.3V，自动切换 mV/V 单位

0.5V 到 0.6V：电流表模式，需外接 0.1 欧姆采样电阻，自动切换 uA/mA/A

0.65V 到 0.75V：电阻测试模式，使用 10k 欧姆上拉电阻，自动切换 欧姆/k欧姆/M欧姆

0.8V 到 0.9V：NTC 温度计模式，使用 10k 欧姆 NTC 热敏电阻，Steinhart-Hart 公式计算，精度正负1度

六、示波器模式（V16.6 新增）

触发条件：上电 A0 电压在 0.1V 到 0.3V 之间

测量范围：电压 0-3.3V，最高可测频率约 2.5kHz

采样点数：128 个，采样间隔 200 微秒(200us)

OLED 实时显示波形（横轴时间，纵轴电压）

自动计算并显示当前电压值和信号频率（单位 Hz， kHz， MHz）

Web 页面 /Oscilloscope 可同步查看

七、OTA 更新系统 (zvs142857 Update)    (空中升级)

 云端更新：从本地 HTTP 服务器下载 Update.txt 检查版本，发现新版本自动下载 .bin 并刷写

本地文件系统更新：预置版本数组（V12.5 到 V21），比较后提示更新

Web 手动上传：通过 /update 页面选择 .bin 文件上传更新

回滚机制：更新失败时自动下载 Rollback.bin 并恢复旧版本

更新保护：更新时 OLED 显示“请不要断电”，失败后自动回滚

更新失败处理：储存不足或写入错误时触发蓝屏并尝试回滚

八、Web 管理页面（完整功能列表）

主页：显示当前连接的 SSID， IP 地址，热点 IP，设备管理表格

刷新设备列表按钮

切换到热点模式按钮

切换到破解模式按钮

跳转到更新页面链接

测试蓝屏按钮

WiFi 配置页面：扫描网络，输入密码连接，保存到优先列表

密码管理页面：查看已保存的 WiFi 密码（明文），支持删除

高级设置页面：

重新同步 NTP 时间

显示 DNS 连接状态

显示当前版本

显示 RAM 可用大小（KB 和字节）

显示 Flash 已用/总大小及使用百分比

启用/禁用 NAT（WiFi 信号增强）

跳转到“更改当前不可更改的设置”（即 WiFi 配置页面）

查看密码页面链接

回滚页面链接

OTA 更新页面：显示 Flash 占用率，上传 .bin 固件

蓝屏测试页面

SPIFFS 格式化页面（/SPIFFS.format）

电压表、电流表、电阻测试、温度检测的独立 Web 页面（/voltage， /current， /resistance， /temperature）

其他功能页面：/other 包含所有测量模式入口，示波器入口

删除已保存网络的接口（/delete-network）

安全认证接口（/SecurityAuthentication）返回 Flash 使用量， RAM， MAC， 时间， 原因

九、蓝屏保护机制

触发条件：

NTP 时间同步失败（年份小于 2000 且重试 5 次后仍失败）

内存不足（剩余堆小于 2.5 KB）

所有 WiFi 连接失败

手动调用函数或 Web 点击测试

蓝屏效果：

显示 “:(” 在左上角

进度条随机增长（每次增加 1% 到 10%）

显示 “collecting data from your device X%”

自动清理内存，断开 WiFi，停止 NTP，停止服务器，删除临时文件

最后重启设备

防死机：多处喂狗（ESP.wdtFeed），关键循环 yield()

十、系统管理功能

实时内存监控：每 10 秒检查一次，剩余堆小于 2.5KB 立即蓝屏

看门狗定时器：在延时、循环、文件操作等位置喂狗

串口调试输出：所有关键步骤打印日志（波特率 115200）

硬件按钮：D5（GPIO14）单击强制切换到热点模式，带消抖

A0 电压检测启动模式：上电读取 A0 电压，根据电压区间自动进入示波器、电压表、电流表、电阻表、温度计或强制热点配置模式（大于 1.0V）

安全认证接口：提供 Flash/RAM/MAC/时间信息供外部系统验证

十一、存储与文件系统

EEPROM：容量 4096 字节，存储优先网络（5 组）和已保存网络（10 组）

SPIFFS：文件系统，存储 rollback.bin， weather.txt 等

支持 SPIFFS 格式化（Web 页面提供按钮）

十二、OLED 显示增强

自动检测 I2C 地址（0x3C 或 0x3D）

支持 SH1106 驱动（1.3 寸）和兼容 0.96 寸

多字体支持：时间用大字体（u8g2_font_timR24_tf），状态用小字体

支持 UTF-8 中文显示（enableUTF8Print）

显示模式切换：时钟、电压、电流、电阻、温度、天气、示波器，共 7 种

启动画面显示版本号和欢迎语

十三、安全认证(验证ESP8266_DNS是否假冒)

启动时尝试连接名为“ESP8266_DNS”的 WiFi（密码 zvs142857），获取期望的 SSID 和网关 IP

连接成功后通过 /ssid 和 /ip 接口获取期望值，与实际连接对比，不匹配则蓝屏

通过 /SecurityAuthentication 验证 Flash 使用量是否在 2035-2650KB 且百分比 58-65%，否则拒绝连接

支持自定义期望 SSID 和网关的防呆机制

十四、其他细节功能

支持加载已保存的网络列表，自动尝试连接

支持优先连接开放 WiFi（扫描所有无加密网络，按信号强度尝试前两个）

支持密码破解时的进度显示（网络序号，密码序号，SSID，尝试密码，耗时，状态）

破解成功后会显示密码和破解时间

支持显示 Flash 和 RAM 使用情况（Web 页面和串口）

支持更新检查定时器（每小时一次）

支持本地版本数组搜索（最多 75 个预定义版本）

支持更新失败后执行回滚，回滚时显示写入进度百分比

支持更新时检测储存空间不足并触发蓝屏

支持从 SPIFFS 读取天气缓存，定期从 wttr.in 更新天气（http://wttr.in/?format=%c+%t）

支持根据温度超过 325 度（异常）自动切换到天气显示模式

支持 Web 页面动态生成设备操作按钮的 JavaScript

支持 NAT 启用时保存热点 IP，禁用时清除

十五、编译与依赖库

需要以下库：ESP8266WiFi， U8g2lib， ESP8266WebServer， DNSServer， EEPROM， TimeLib， NtpClientLib， ESP8266HTTPClient， ESP8266httpUpdate， SimpleTimer， Wire， FS， lwip/napt.h， user_interface.h ，zvs142857(后面介绍)

支持 Arduino IDE 和 Mixly 图形化编程

十六、硬件接口定义

OLED I2C：SDA -> D3 (GPIO0)， SCL -> D4 (GPIO2)

按钮：D5 (GPIO14)， 上拉输入，低电平触发

温度传感器 LM35DZ：输出接 A0

万用表/示波器输入：A0 和 GND(直接说A0和3.3V不对)





所有页面展示：

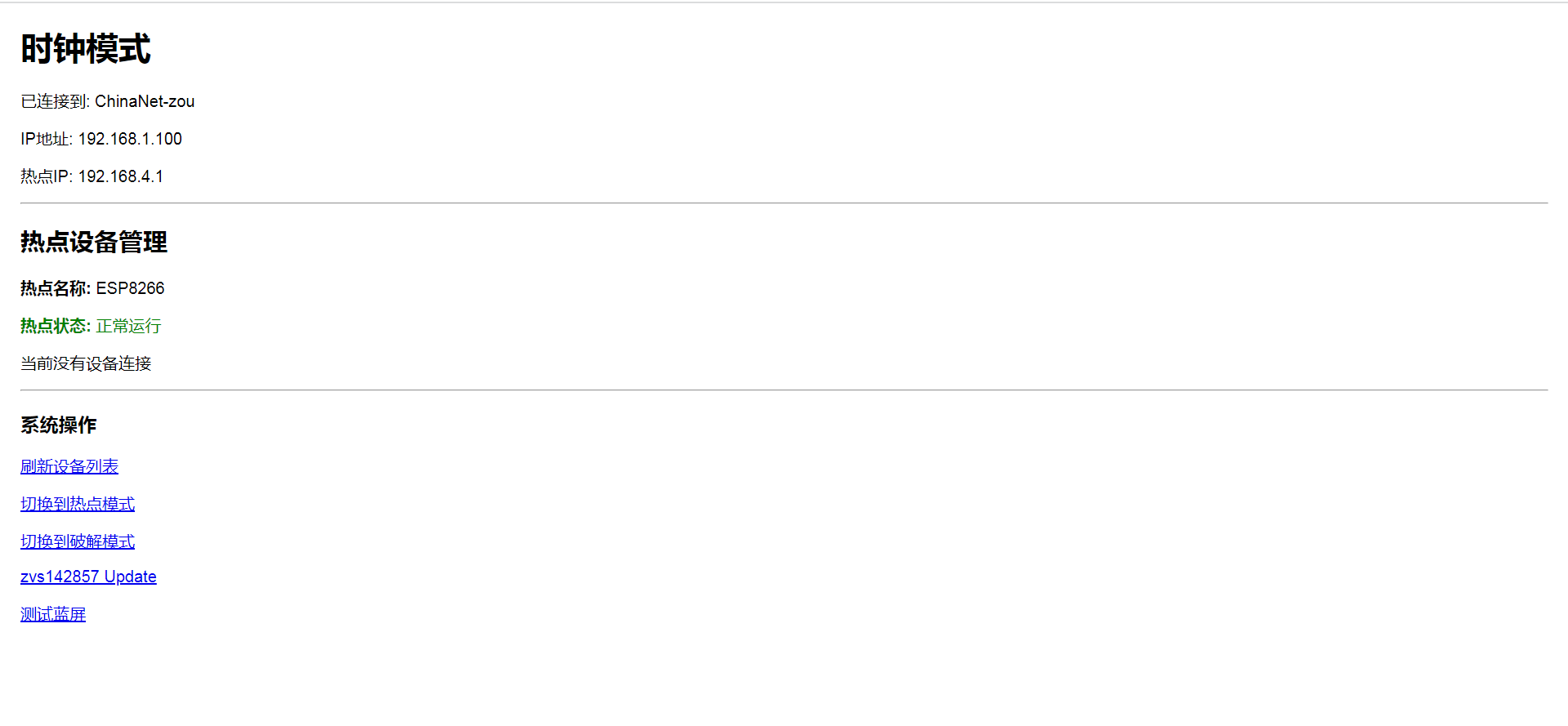

/ 主页面（连接热点后进入http://192.168.4.1）

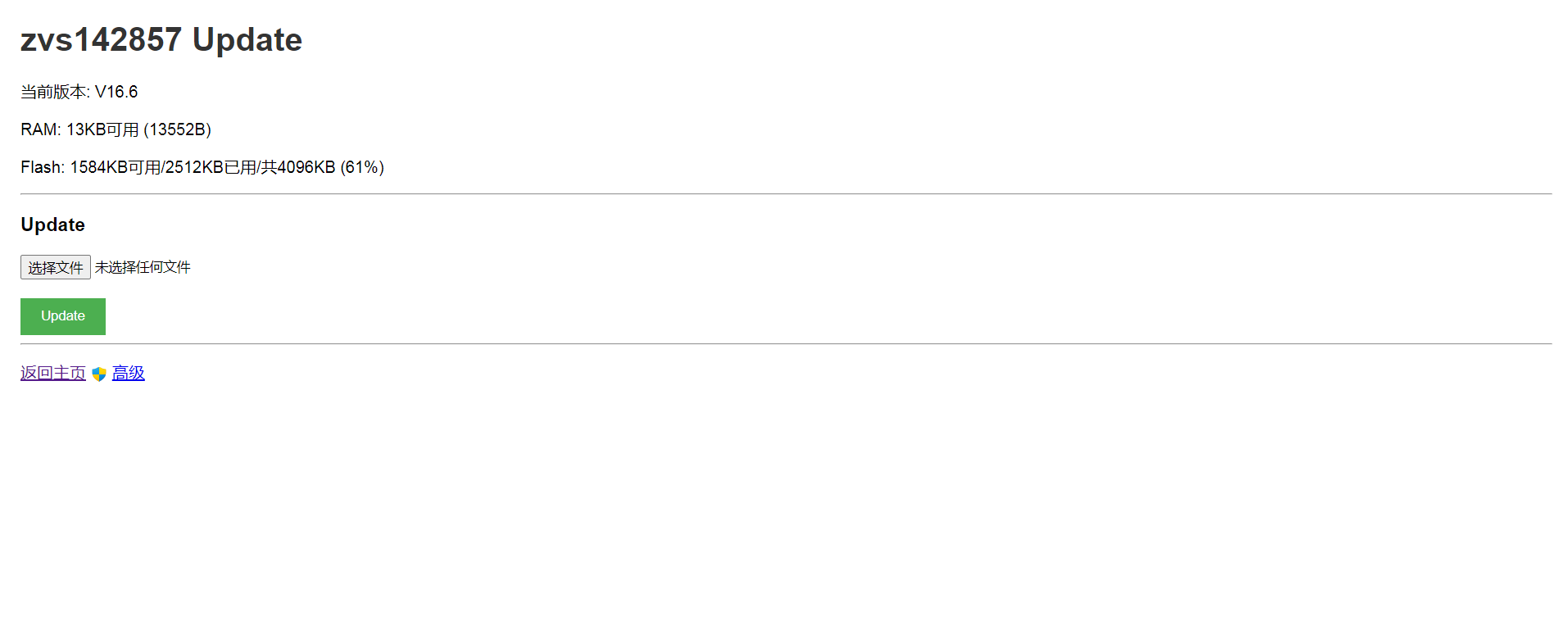

/Update

这个支持上传bin文件(编译器编译成功后自动生成，按照修改日期找到.bin)

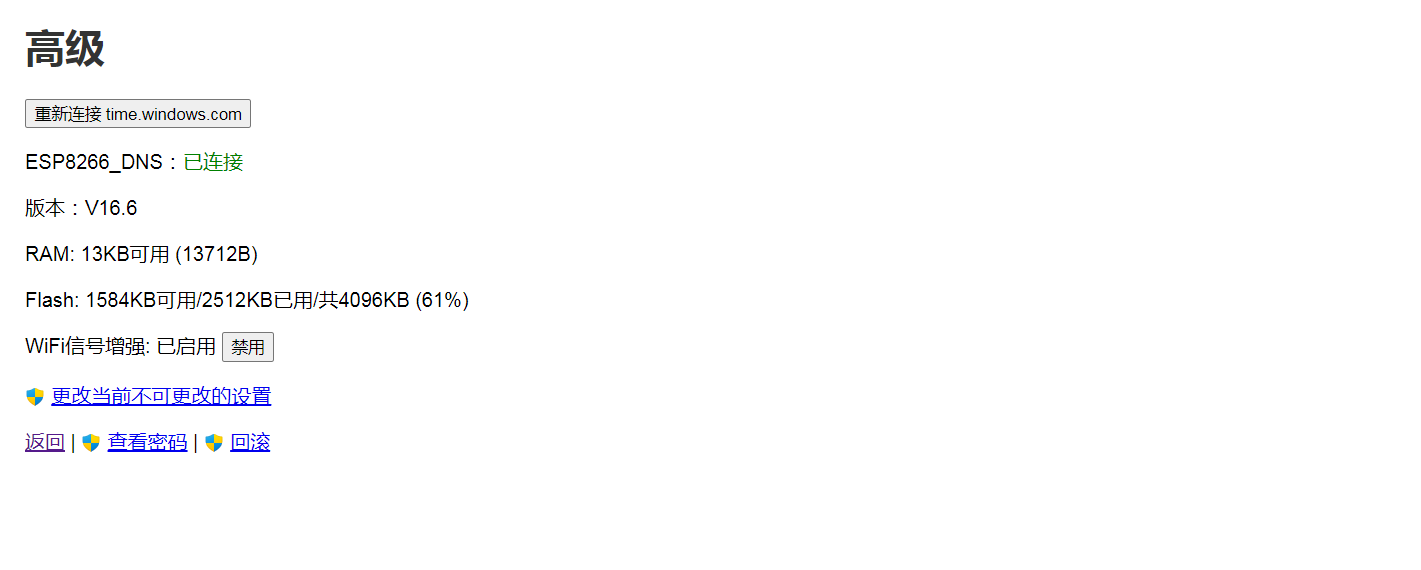

/advanced

这里修复了Flash显示，并且支持把87%使用率压缩到61%

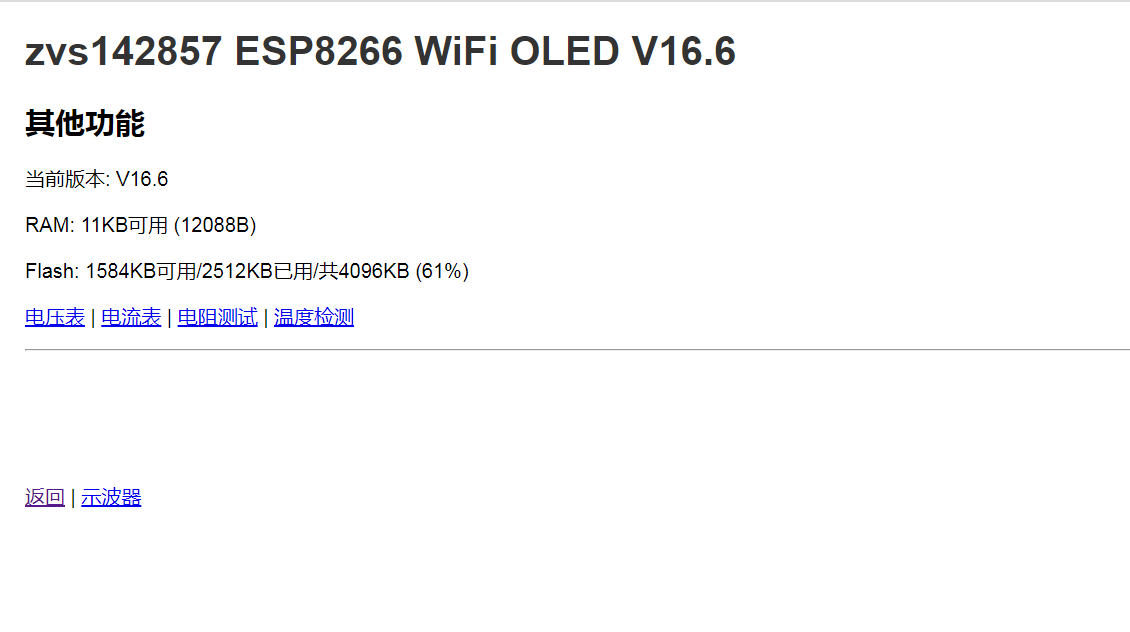

功能较多，不能完全展示 :



这里新增了"示波器"

还优化了浏览器显示，先显示标题，再追加内容，可以节省ESP8266的内存

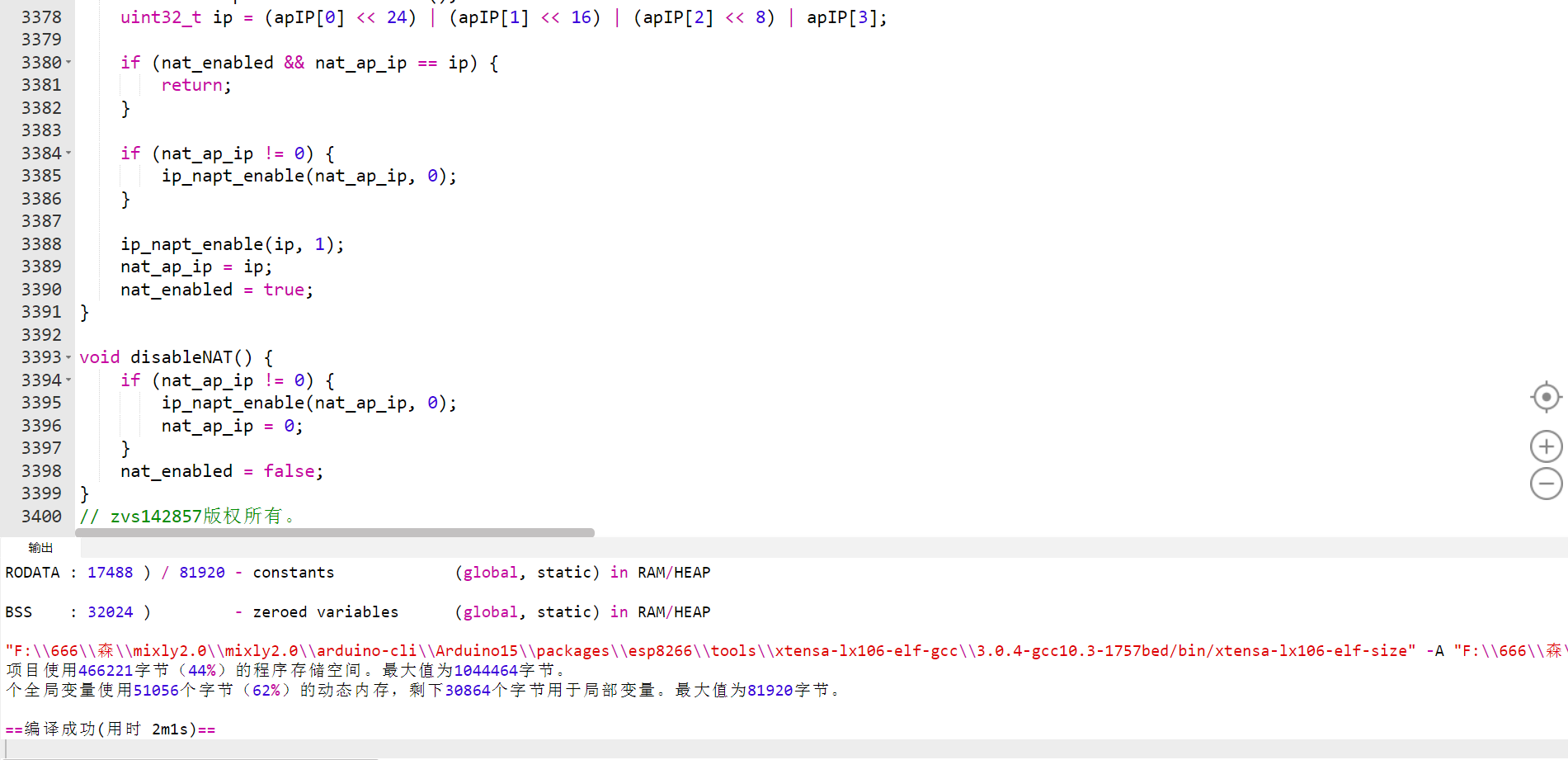

最后把3400行代码搞上去



下期预告(还没做完)[doge]:





常见问题

Q1：编译报错 zvs142857.h: No such file or directory 怎么办？
A：需要安装自制库。将附件中的 zvs142857 文件夹复制到以下任意路径：

Arduino IDE：C:\Users\%USERNAME%\Documents\Arduino\libraries\

Mixly 2.0/3.0：Mixly安装目录\arduino-cli\libraries\

或者先下载zvs142857.h.zip解压到桌面 再下载'说明(必读).zip'解压运行那个zvs142857.h(安装).bat
也可以直接把 zvs142857.h 放到项目文件夹（.ino 同目录）。重启 IDE 后编译。

Q2：示波器模式怎么进入？
A：上电前将 A0 引脚电压调到 0.1V~0.3V 之间（例如接一个分压电阻），然后上电。OLED 会自动显示波形和频率。

Q3：示波器最大能测多少伏？多少赫兹？
A：电压 0~3.3V（超过会烧芯片）。理论最高 2.5kHz，实际稳定测量约 1kHz。

Q4：连接 WiFi 时一直蓝屏重启怎么办？
A：检查优先网络列表中的 SSID 和密码是否正确。如果使用开放网络，确保附近有信号强的开放热点。也可以长按 D5 按钮强制进入热点模式，然后通过 Web 页面重新配置 WiFi。

Q5：Web 管理页面无法打开？
A：确保设备已连接到 ESP8266 热点（SSID: ESP8266，密码: zvs142857）。然后在浏览器输入 http://192.168.4.1。如果无法访问，尝试关闭防火墙或换用 Chrome/Edge 浏览器。

Q6：OTA 更新失败怎么办？
A：检查电脑端 HTTP 服务器是否正常开启（需放置 Update.txt 和 Update.bin）。如果失败，设备会自动回滚到上一版本，不会变砖。也可以手动通过 /update 页面上传 .bin 文件。

Q7：温度显示异常（如 300 多度）怎么办？
A：温度传感器 LM35DZ 输出接 A0，GND 接 GND，VCC 接 3.3V。如果接错或未接，会读到随机电压导致温度错误。此时会自动切换到天气显示模式（从 wttr.in 获取）。

Q8：如何恢复出厂设置？
A：进入 Web 管理页面 → 高级 → Format SPIFFS，然后重启。或者上电时将 A0 接 3.3V（>1V），进入强制热点模式后手动格式化。

Q9：按键没反应？
A：按键接 D5（GPIO14），另一端接 GND。程序检测下降沿，长按约 50ms 即可触发切换到热点模式。

Q10：编译时提示“多个库冲突”怎么办？
A：确保只保留一个 zvs142857 库副本。删除其他位置的同名文件夹，只保留 Arduino 库目录下的那一个。
